华科隆20W快充充电器拆解，竟然内置这套超级硅方案，用料真猛

随着iPhone12新机发布，20WPD快充市场竞争变得十分激烈，安克、欧派奇、傲基、倍思等数十个品牌商纷纷入局。面对巨大的市场需求，近期华科隆电子有限公司也推出了一款20WPD快充充电器供客户进行选择。

华科隆20WUSBPD快充充电器设计简洁，配备固定式插脚，整体小巧轻便。产品支持市面上多个主流快充协议，兼容性很好，此外支持9和12快充输出，能够满足iPhone12全速充电需求。下面充电头网就对这款充电器进行详细拆解，看看其设计做工如何。

一、华科隆20WPD快充充电器外观

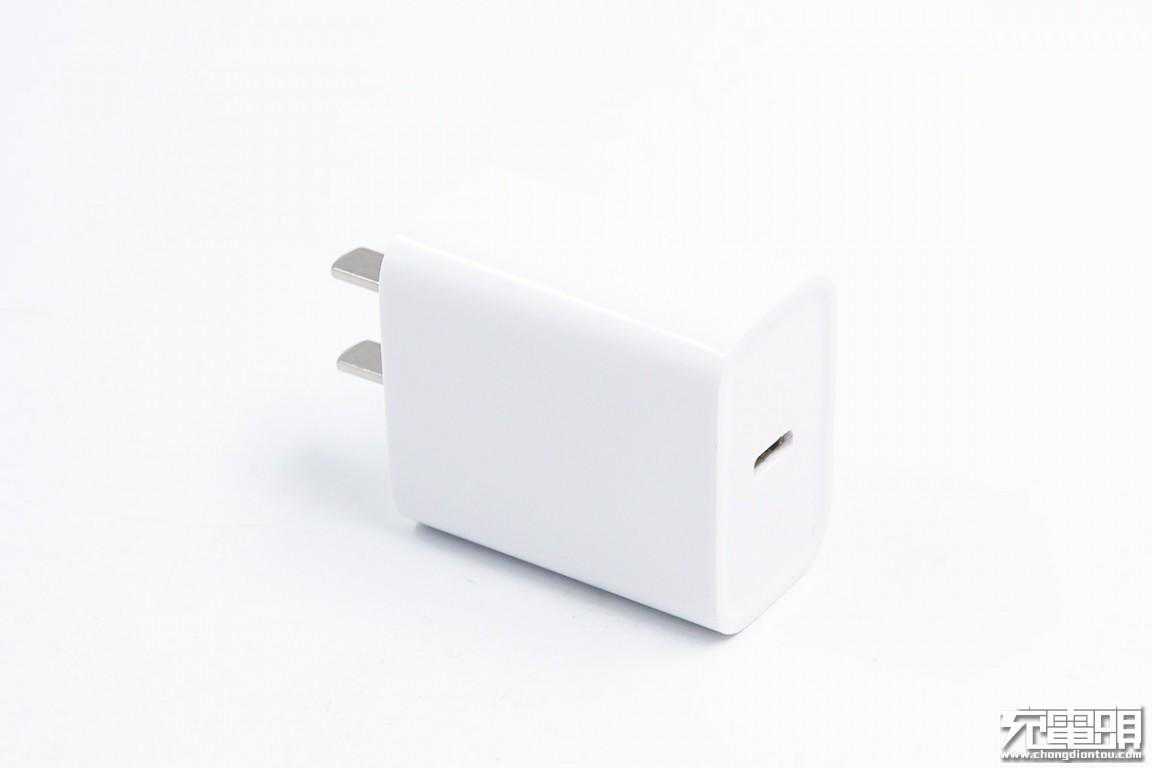

华科隆20WPD快充充电器采用PC阻燃材质白色外壳，输入输出端外壳磨砂，腰身钢琴烤漆工艺处理，各面过渡圆润，整体设计风格十分简洁。

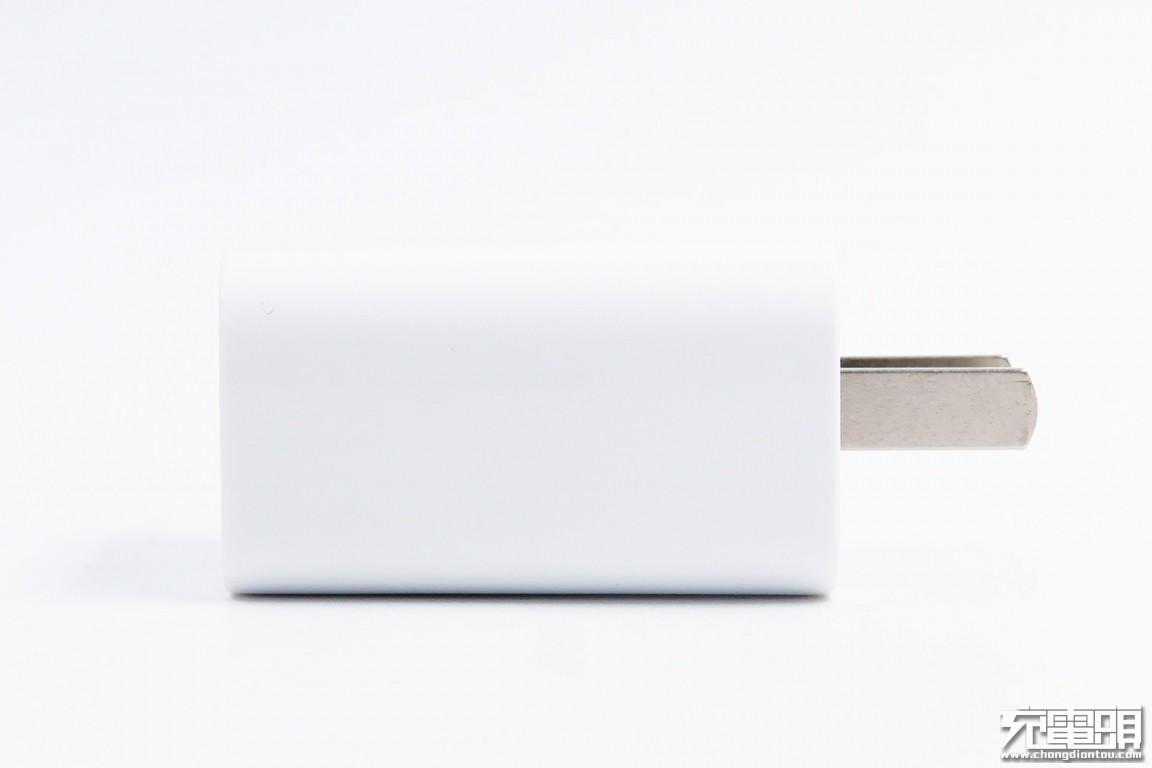

输入端配备固定式国标插脚。

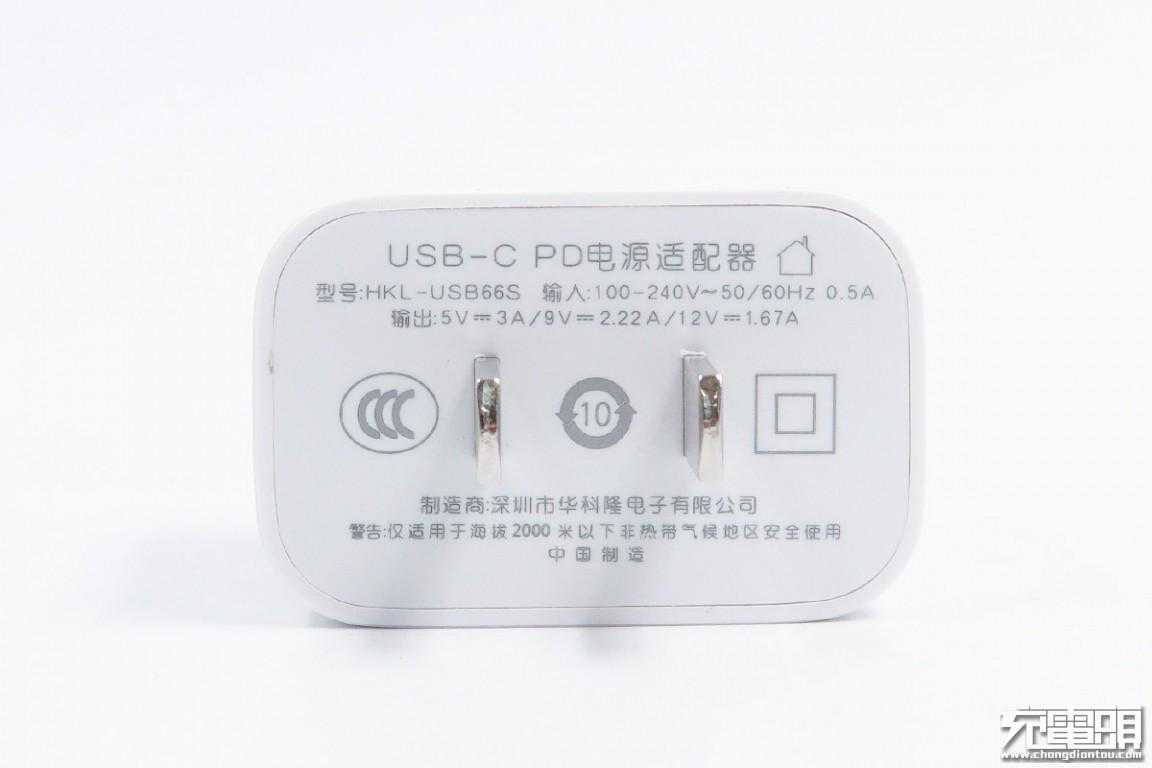

输入端外壳上标注充电器的参数信息
型号：HKL-USB66S
输入：100-240V~50/60
输出：5V3A、9、12
制造商：深圳市华科隆电子有限公司
产品已经通过了CCC认证。

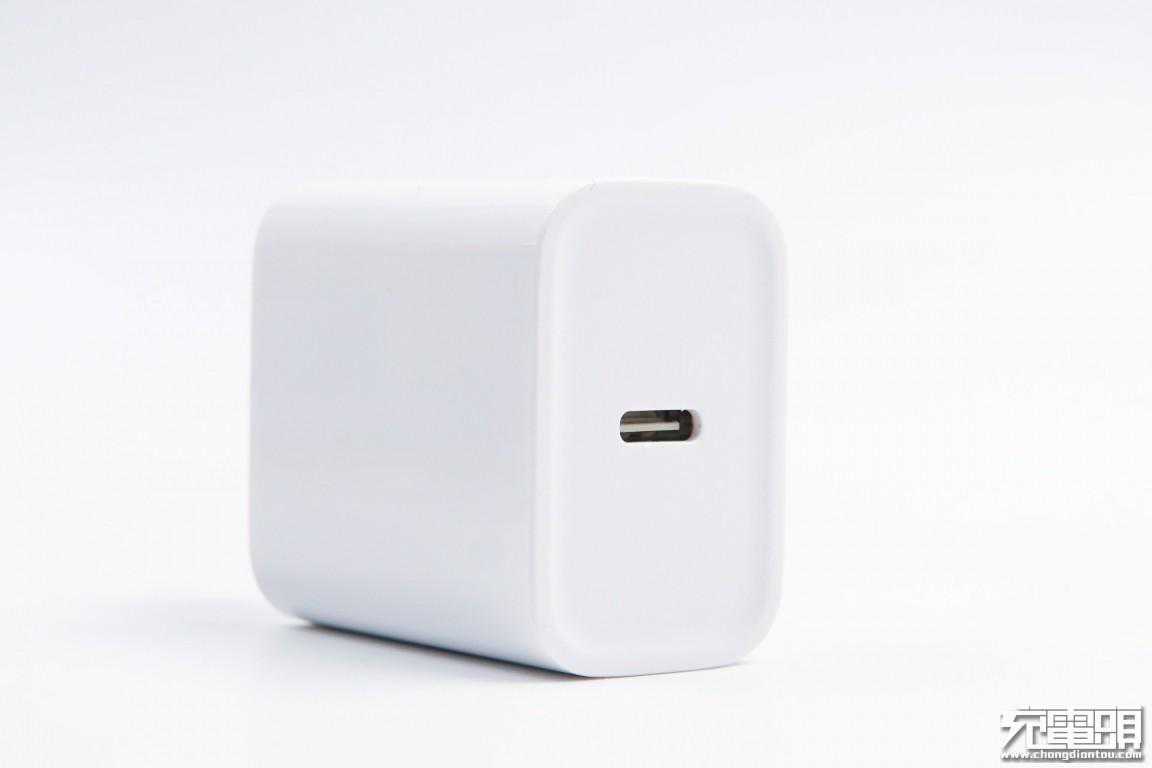

输出顶面内凹设计，中心配有一个USB-C口，白色胶芯不露铜。

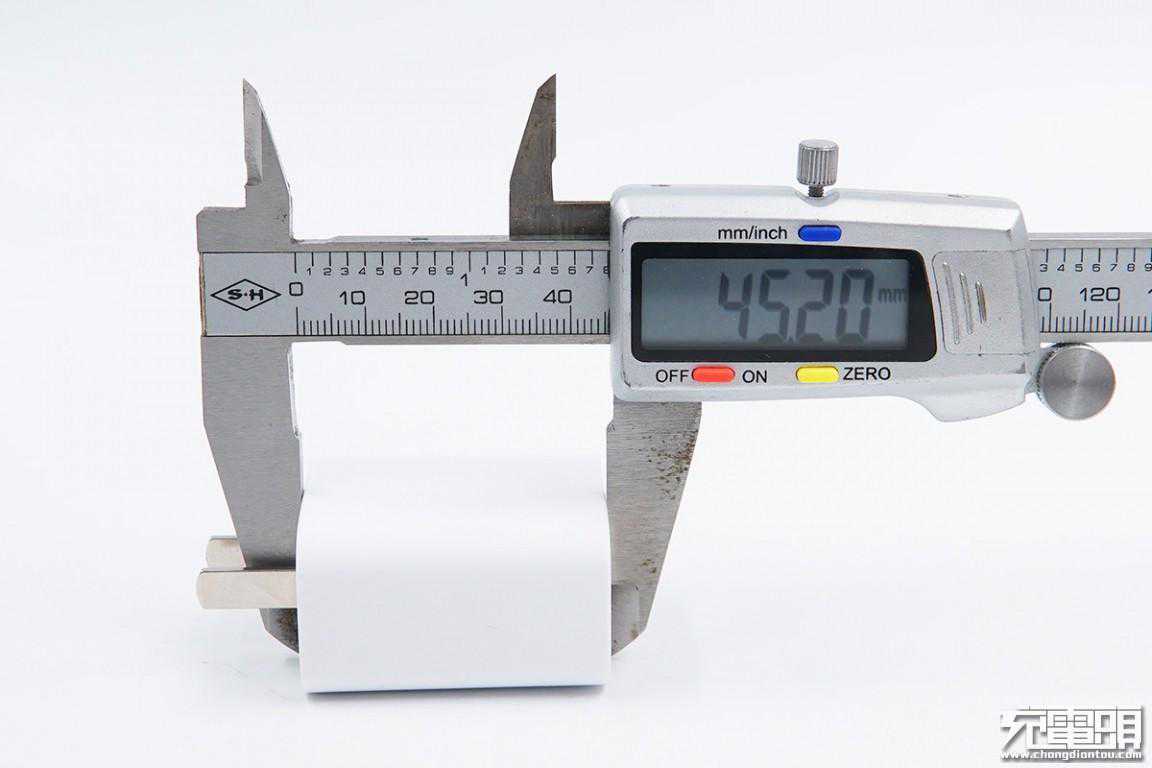

使用游标卡尺实测充电器机身长度为45.2mm。

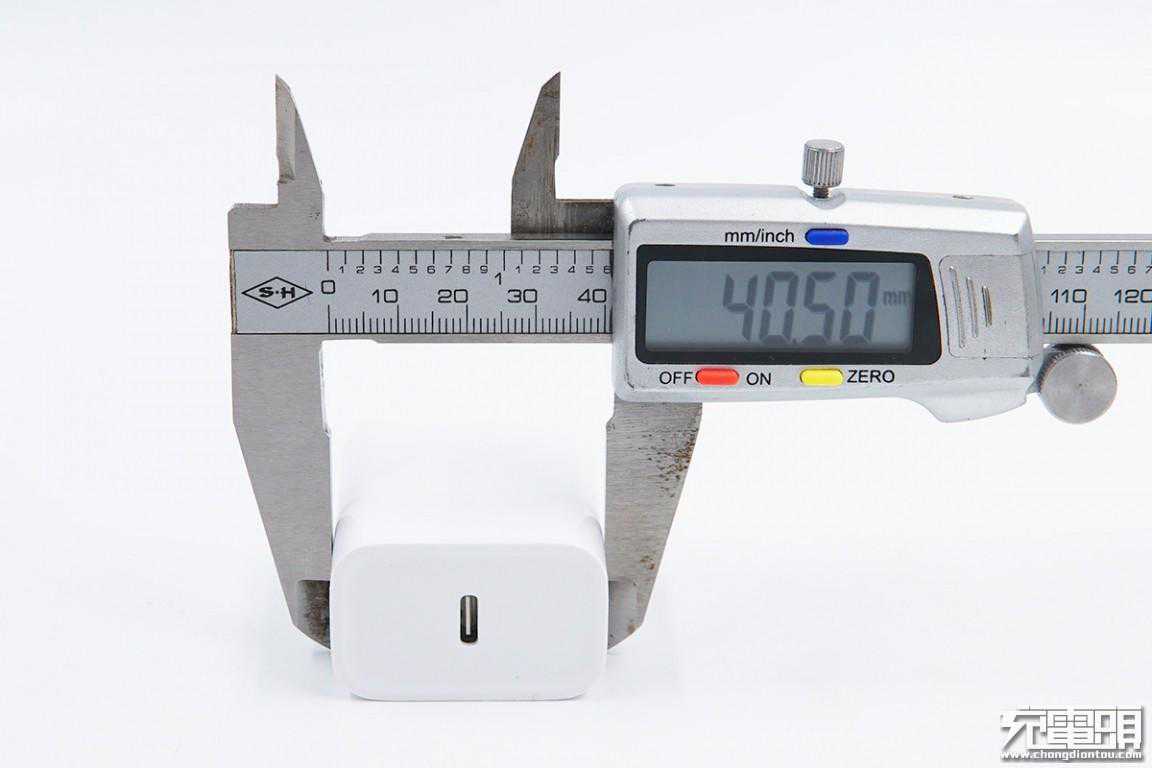

宽度为40.5mm。

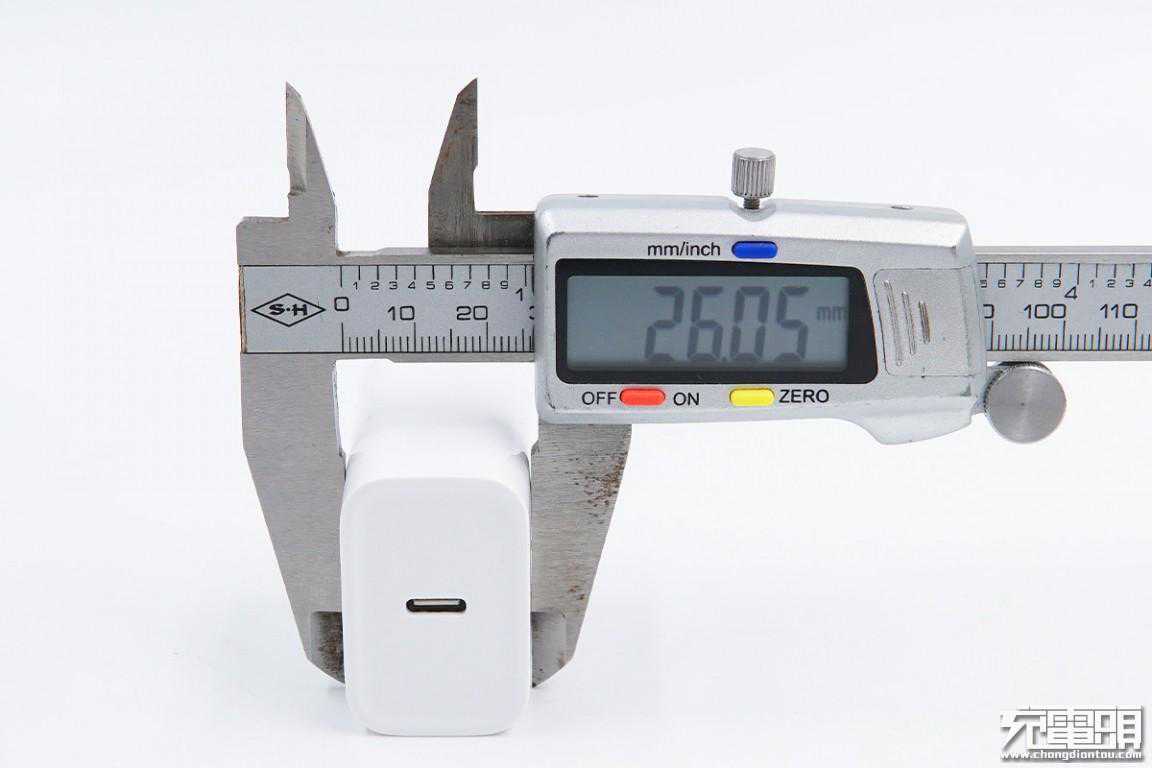

厚度为26.05mm。

机身厚度和一元硬币直径相当。

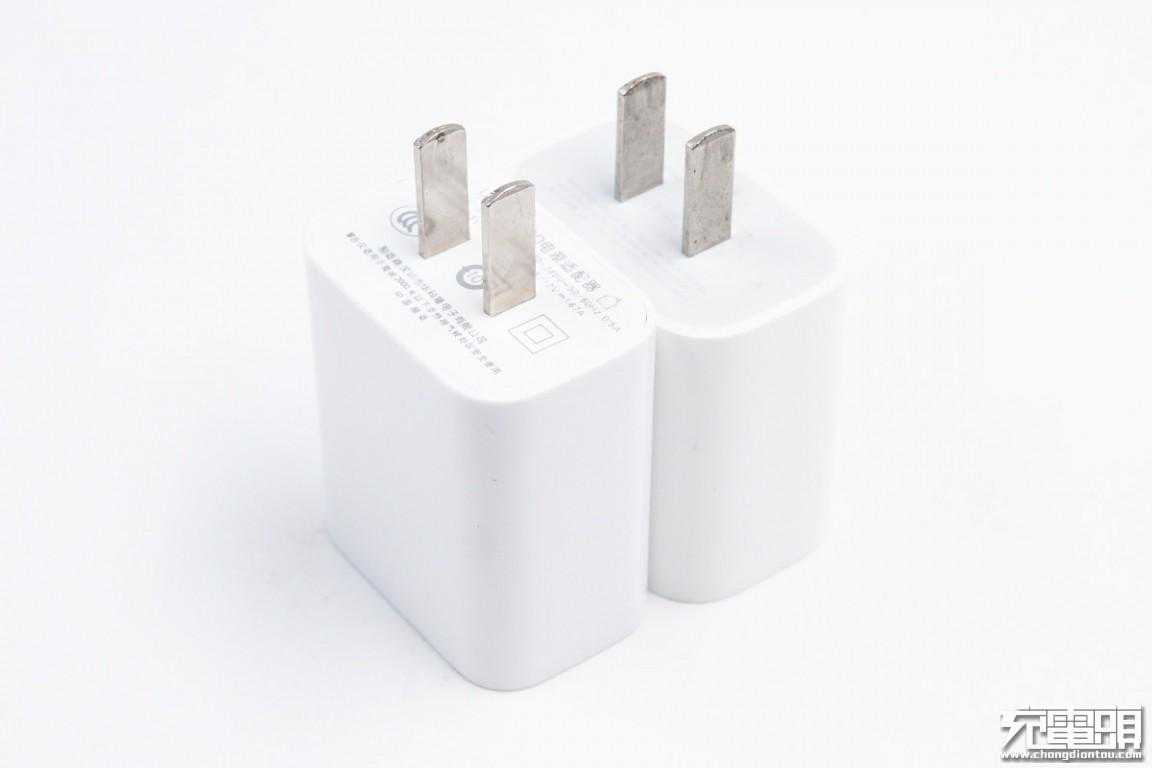

与苹果原装20W充电器大小直观对比，华科隆这款要大一点。

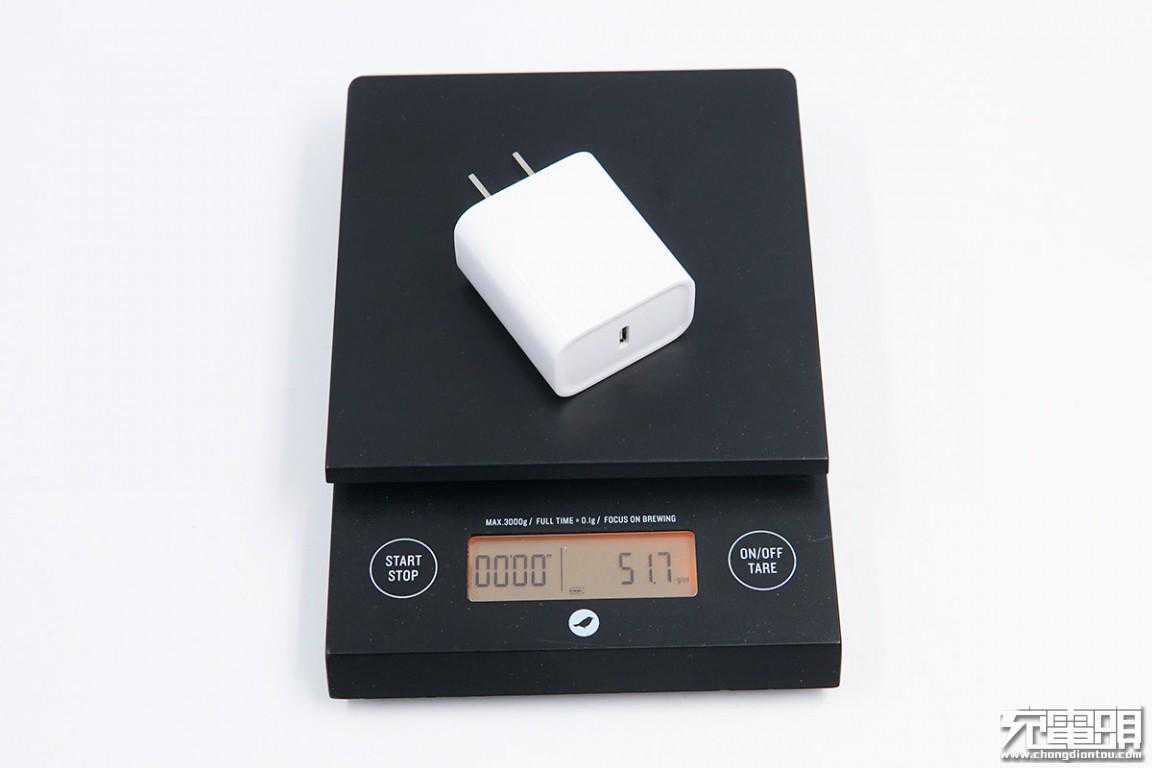

充电器净重约为52g。

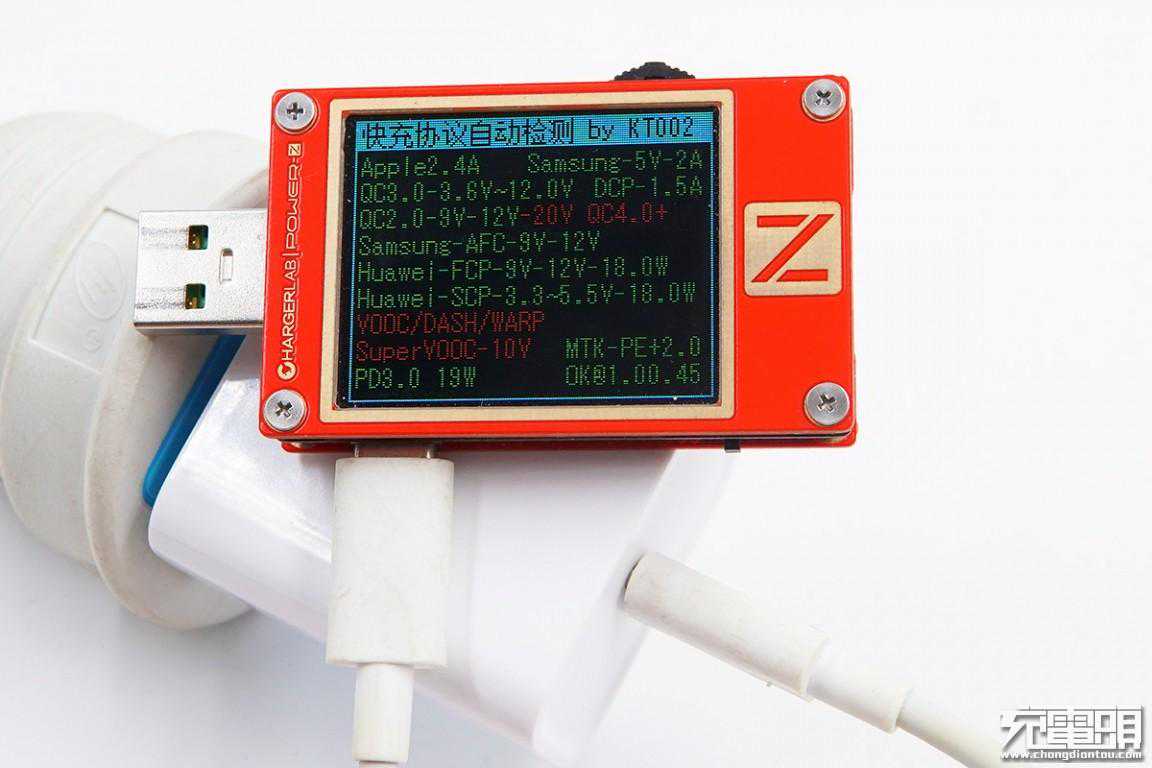

使用ChargerLABPOWER-ZKT002检测USB-C口输出协议，显示支持、Samsung5V/2A、DCP协议，以及/3.0、AFC、FCP、SCP、MTKPE+2.0和多个快充协议。

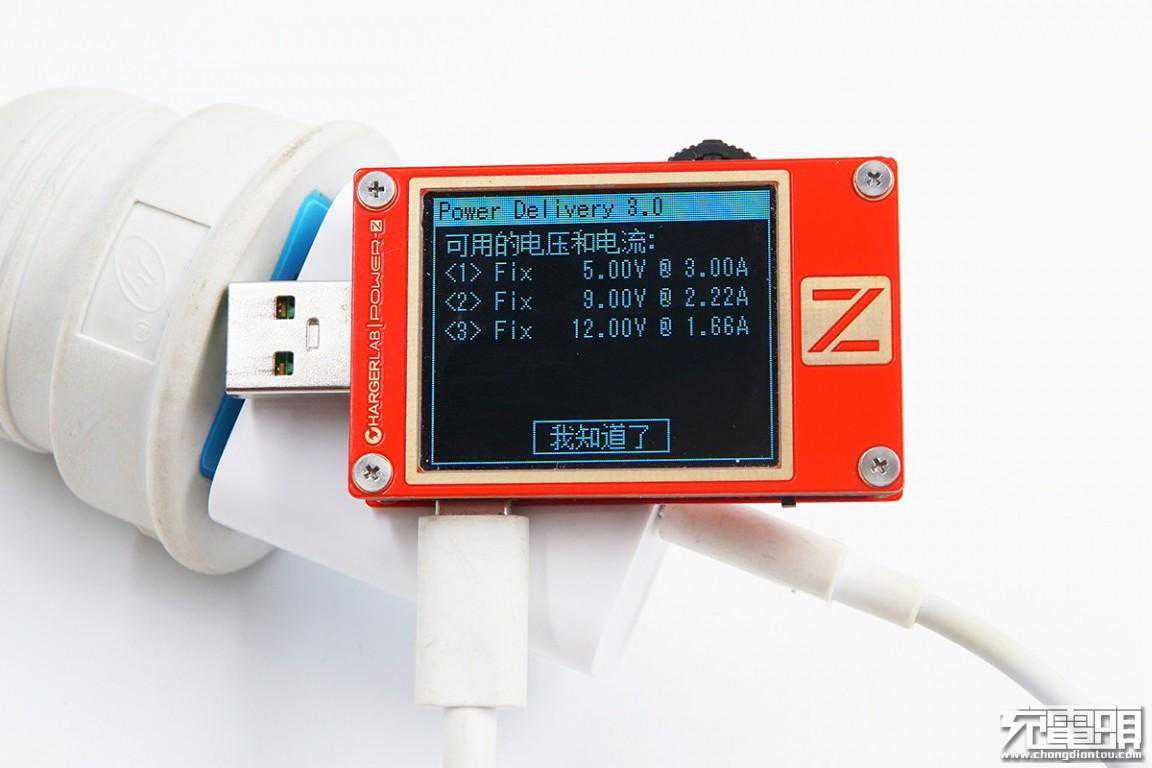

PDO报文显示USB-C口还具备5V3A、9和12三组固定电压档位。

二、华科隆20WPD快充充电器拆解

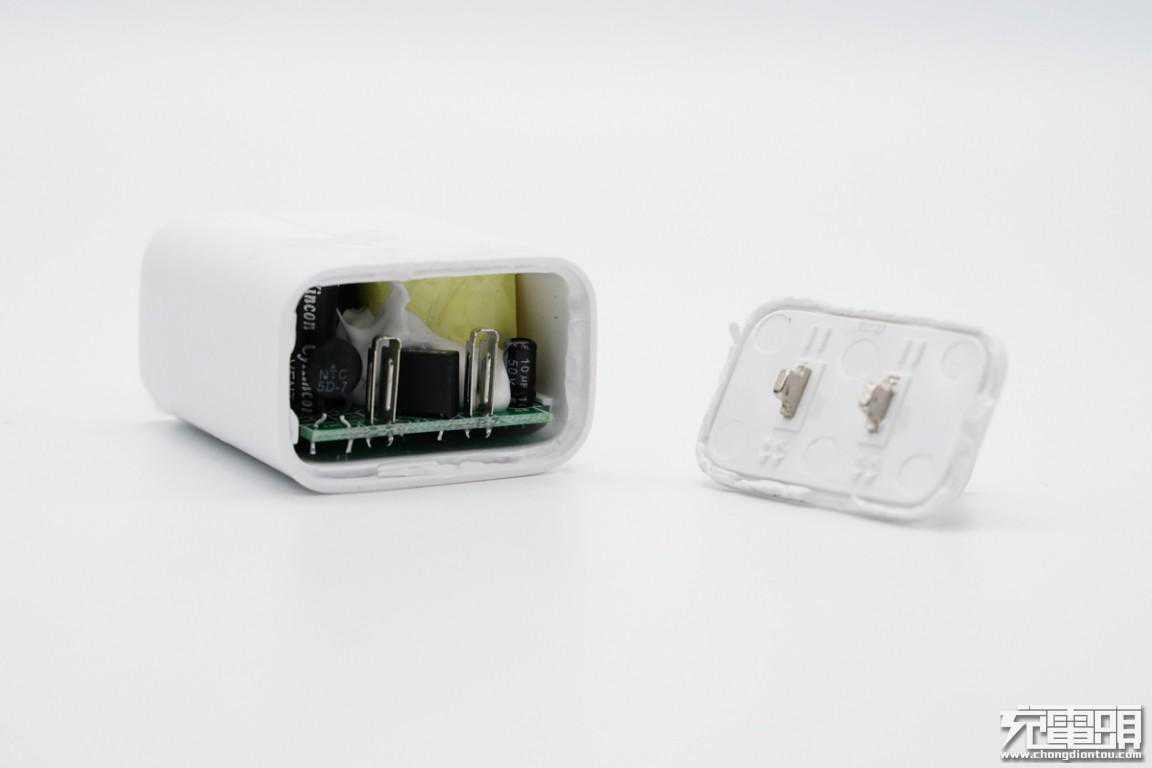

将输入端外壳拆开，边缘采用超声波焊接封装，插脚和金属片接触通电。

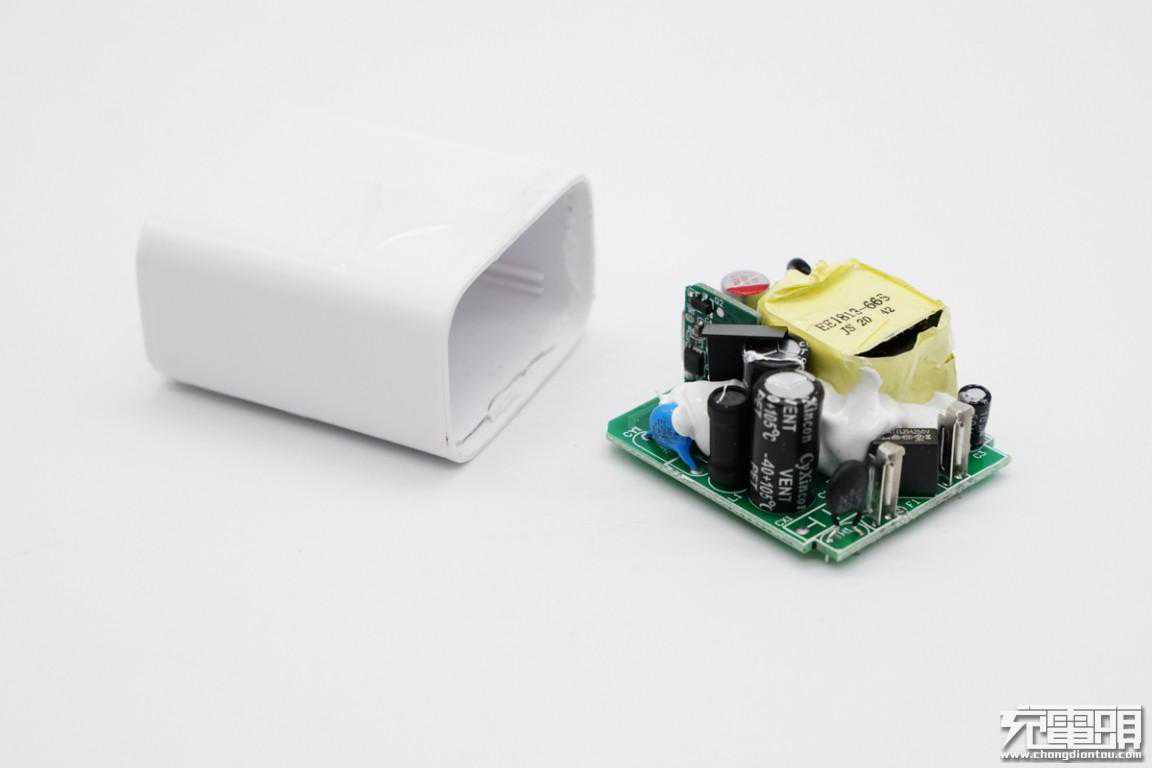

取出PCB板，机身壳两侧设有凹槽用来固定电路板。

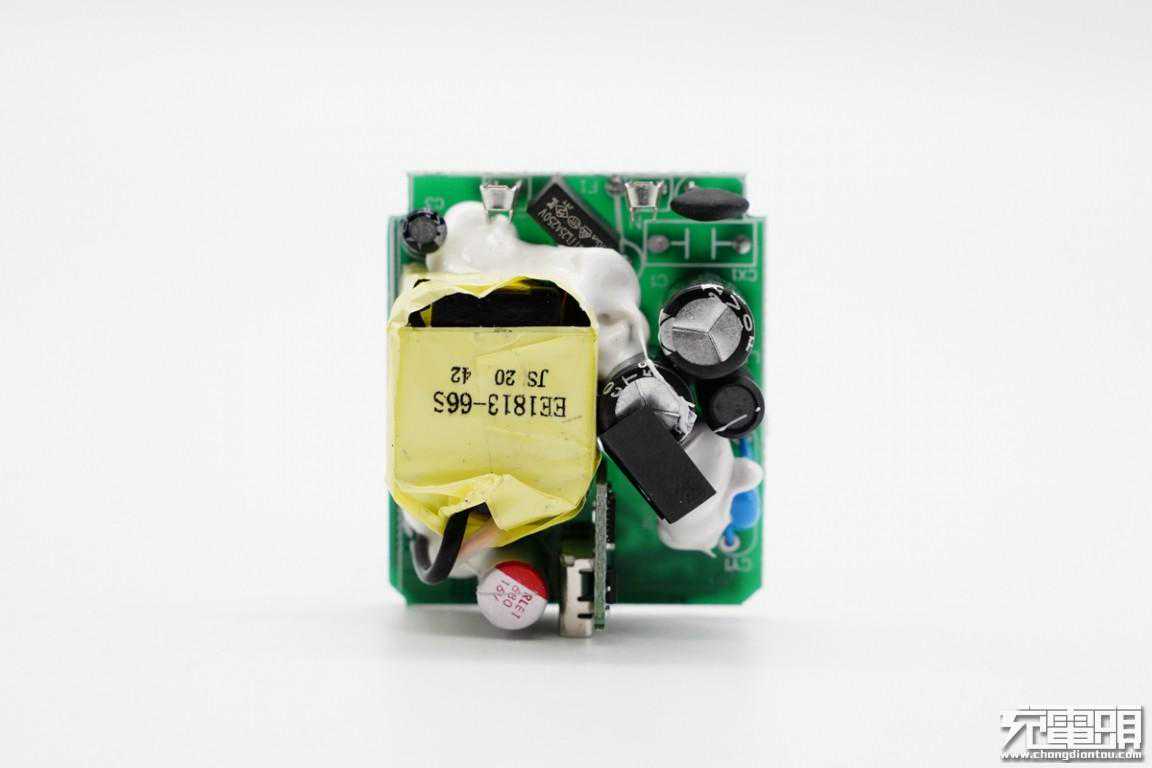

PCB板正面一览，变压器和电容等器件打胶加固，电容旁边有绝缘板进行隔离，输出端USB母座使用小板垂直焊接。

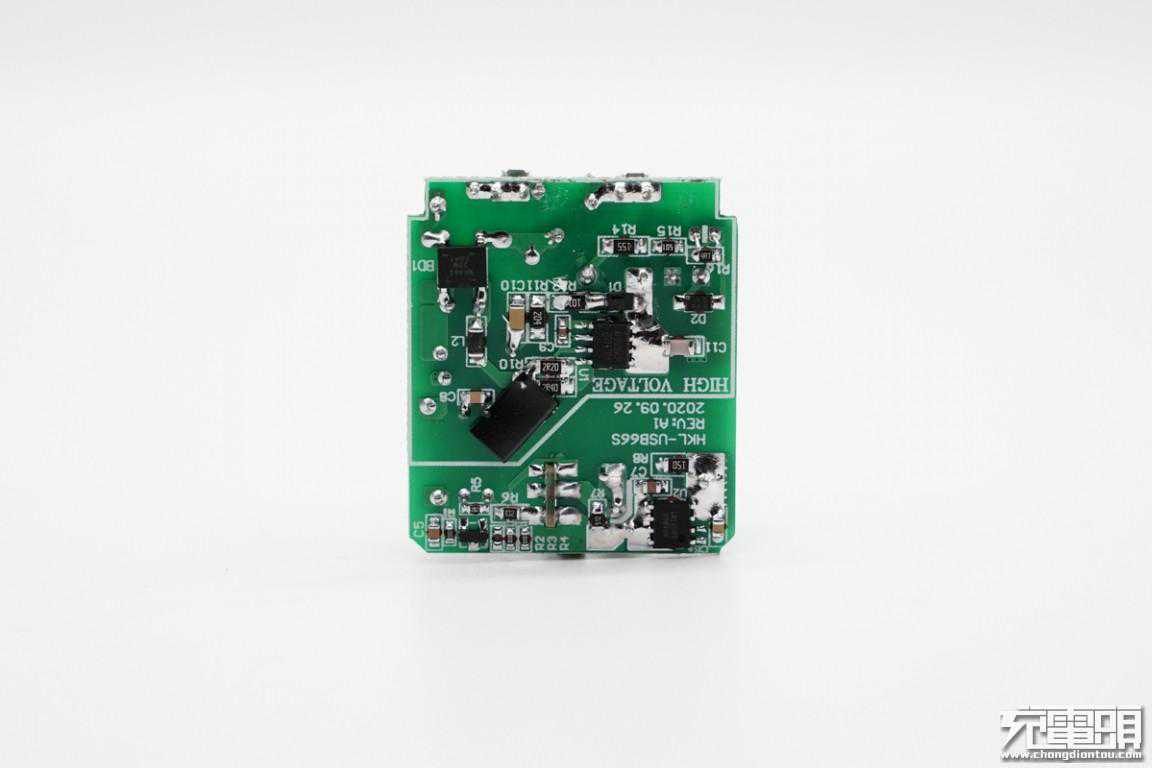

PCB板背面一览，以白色线为界，初次级分界很明显，且留有足够的安全距离。

通过对PCB板电路观察发现，华科隆20WUSBPD快充充电器采用了典型的开关电源宽范围输出，由次级协议芯片控制输出电压的设计架构，并且开关电源部分均采用高集成设计，外围精简。下面就由输入端开始为大家一一介绍这款产品的用料。

输入端一览。

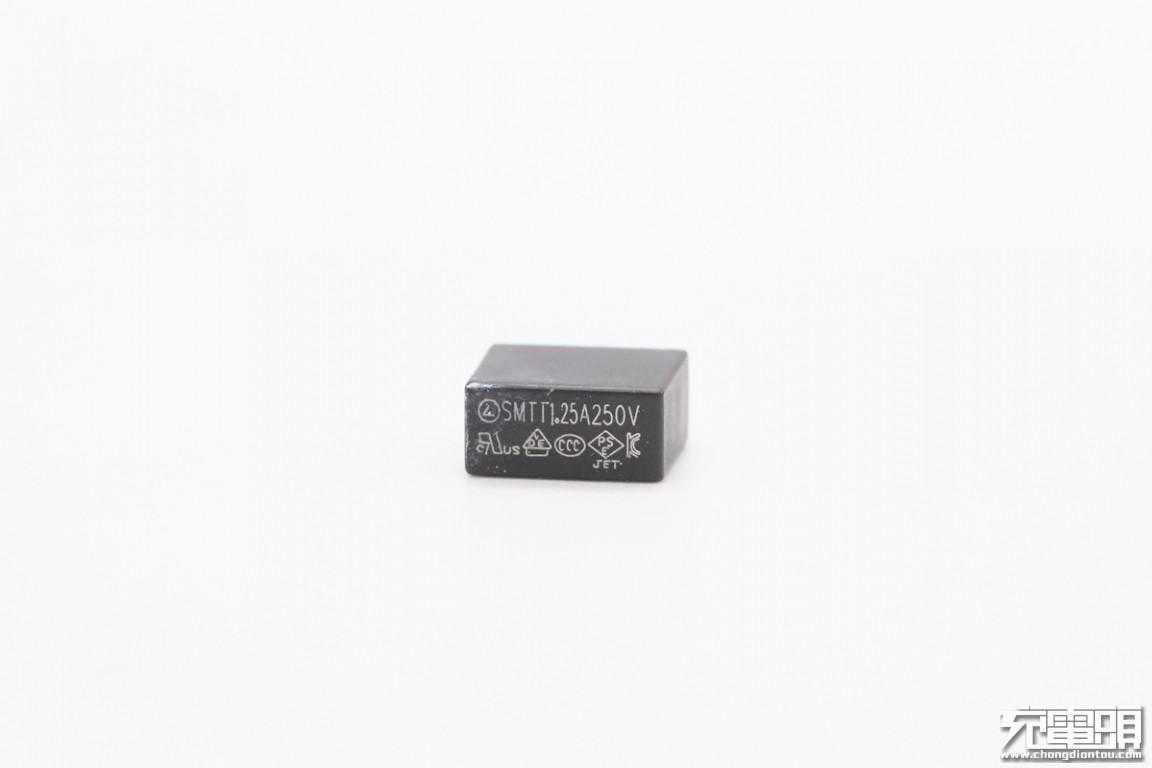

延时保险丝特写，规格为1.25A250V。

NTC浪涌抑制电阻，用于抑制上电浪涌电流，减小插电时的火花。

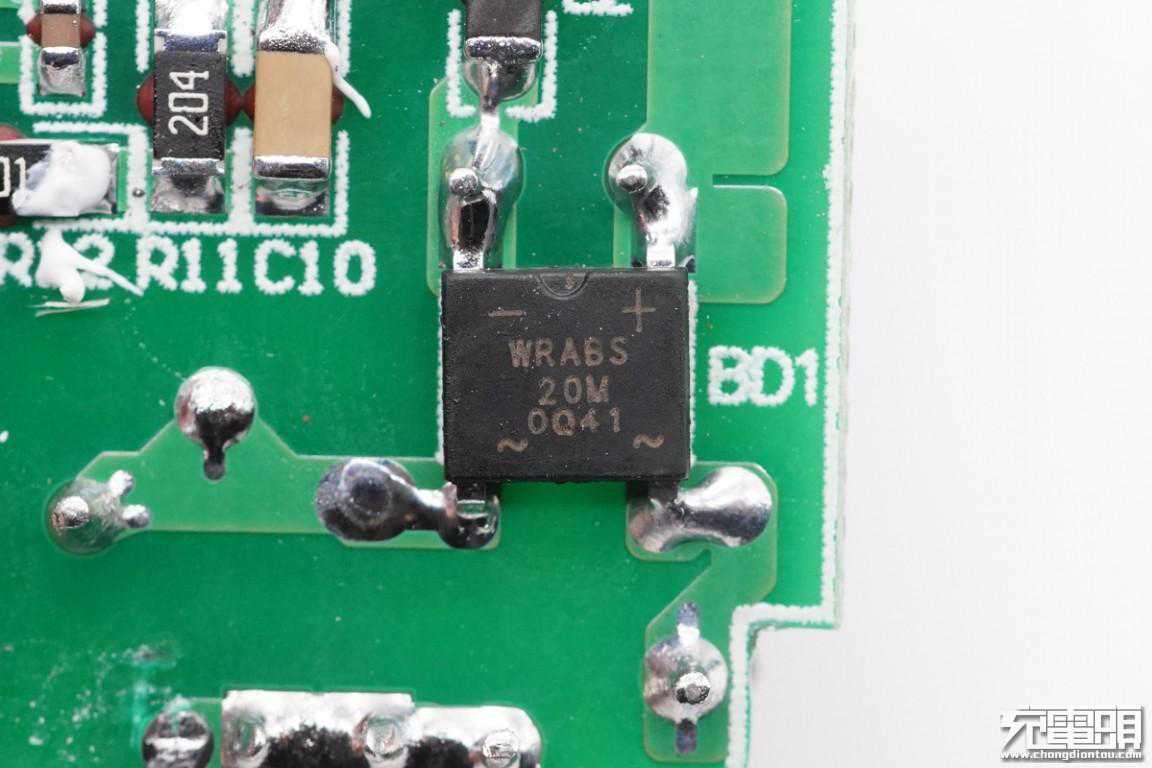

WRABS20M整流桥特写。

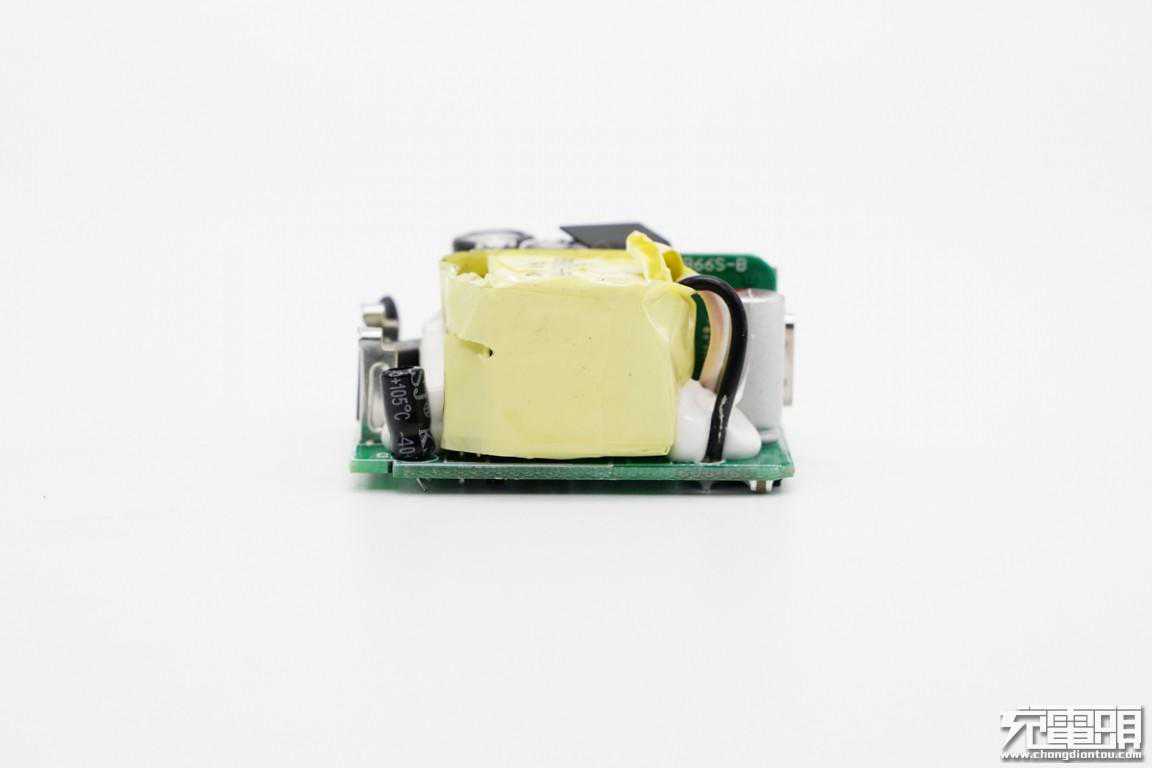

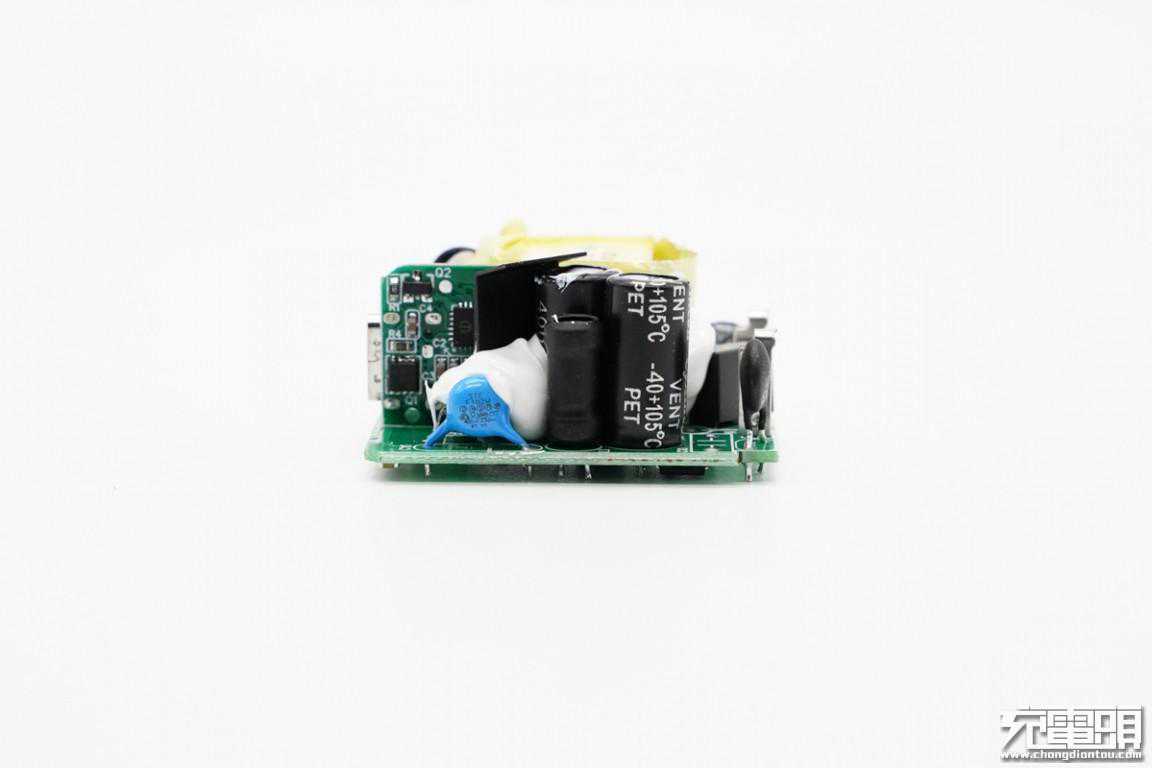

PCB板侧面一览。

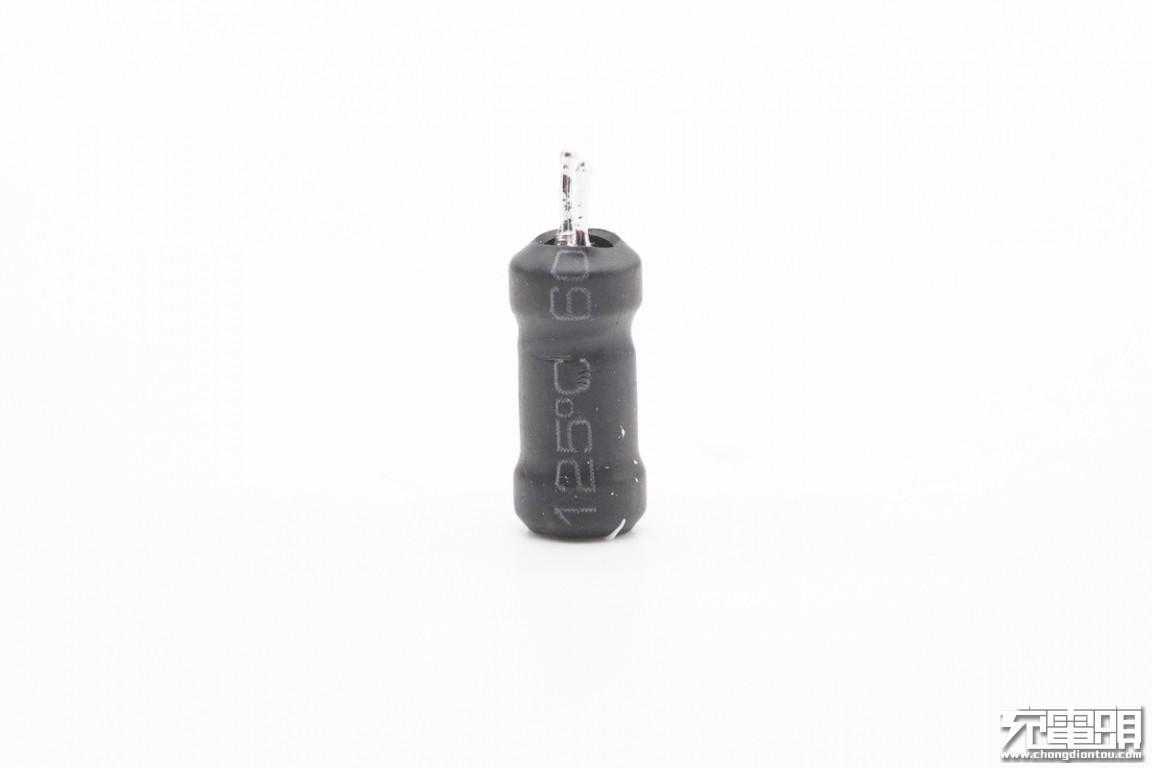

工字电感特写，外套热缩管。

两颗高压滤波电解电容为CyXincon品牌，规格相同都是400V18μF。

PCB板另一侧一览。

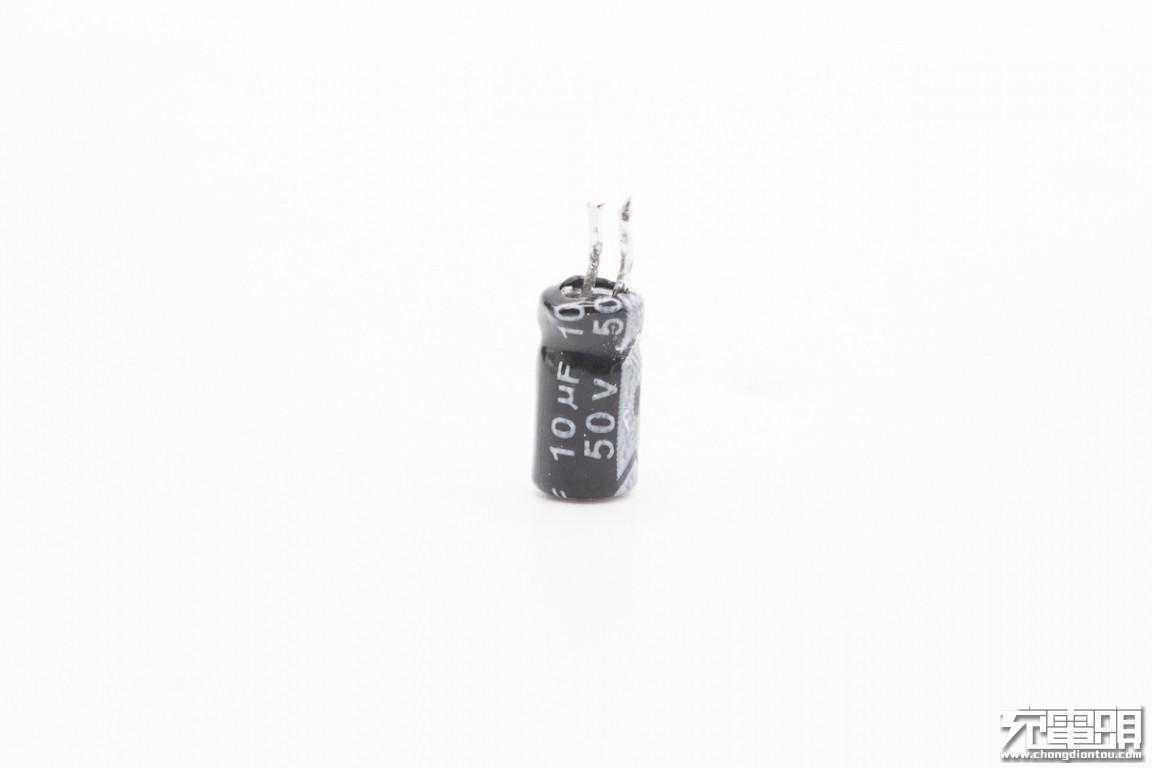

PWM主控芯片供电电容，规格为50V10μF。

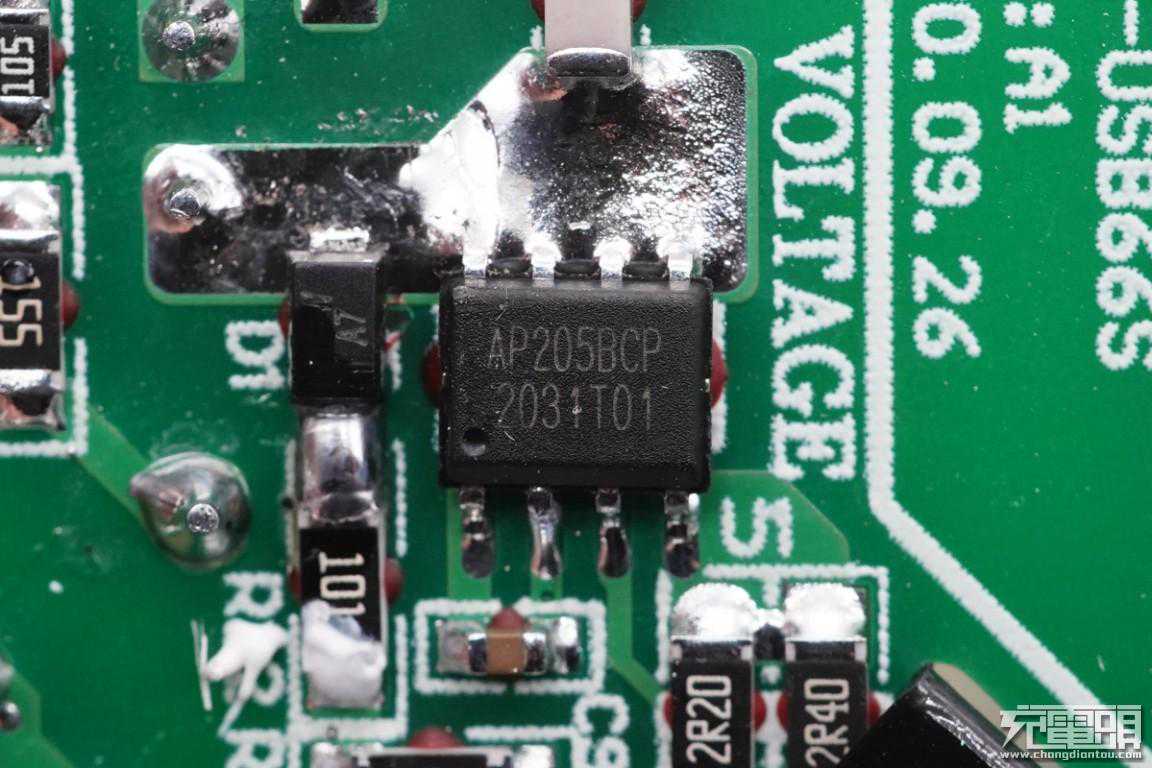

充电器主控芯片采用了成都矽力科技有限公司（APD-SEMI）的AP205B-CP。这是一款内置MOS外围简单高效的AC-DC芯片，有恒功率和恒压两种模式选择，2.4ohm、1.6ohm、0.9ohm三种内置mos供选择；有很好的EMC特性，高压和低压的OCP一致性非常好，具备完整的保护功能；拥有50mW以内的超低待机功耗，可轻松通过欧洲VI级能效。

矽力科技AP205B-CP详细规格资料。

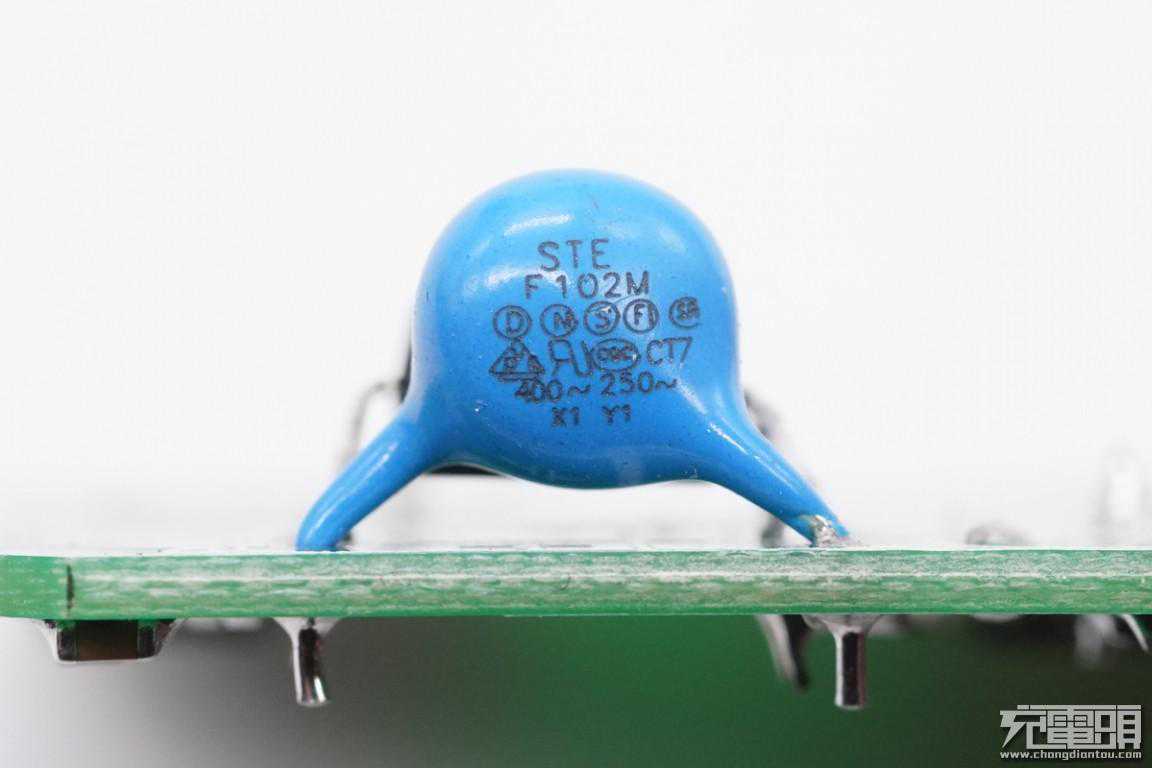

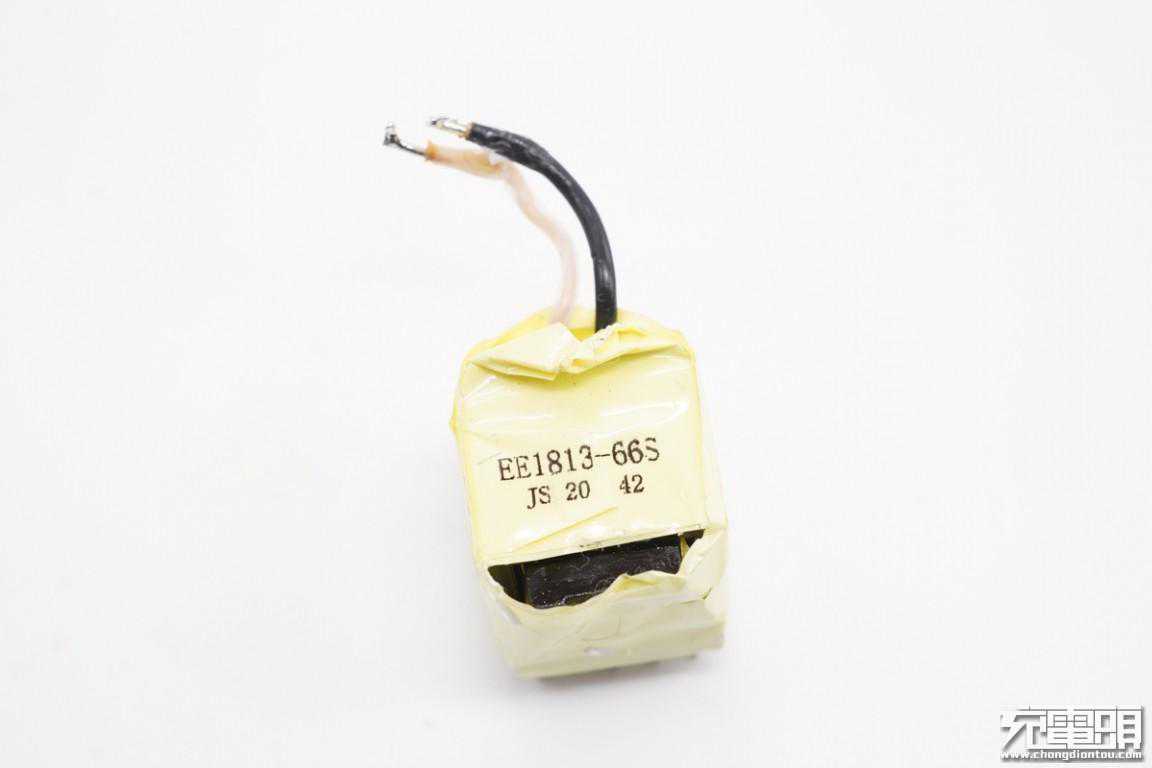

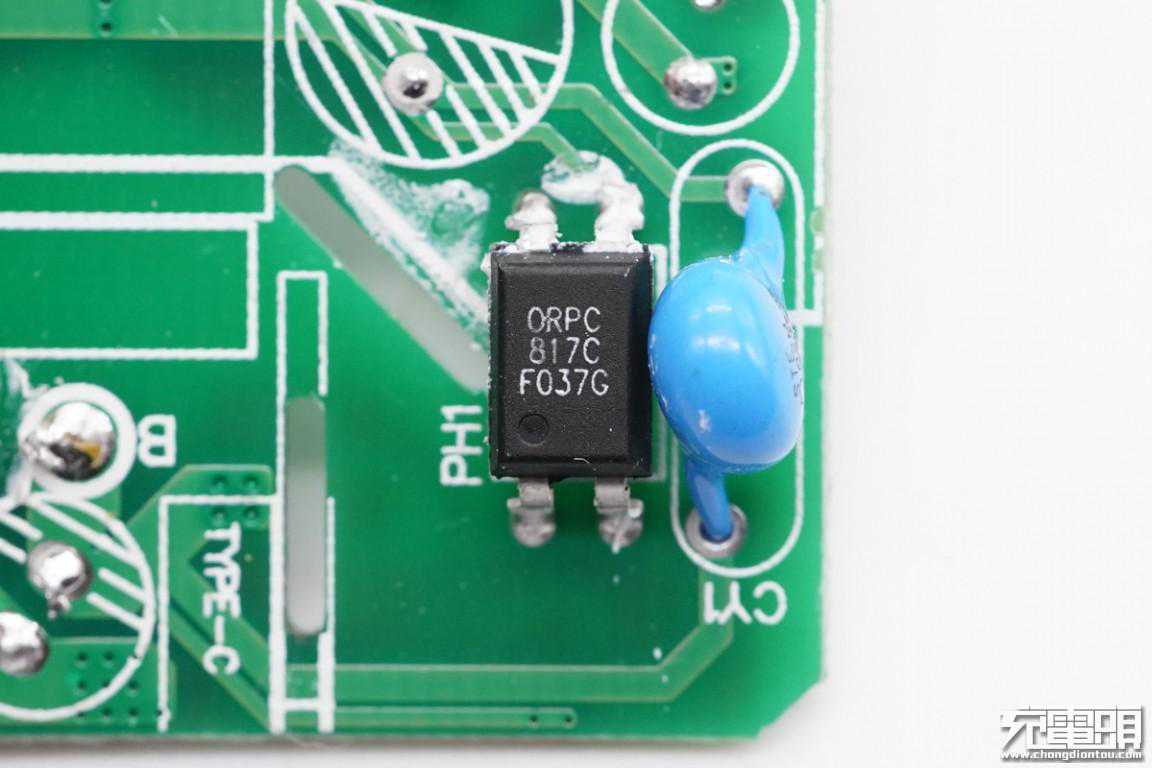

Y电容来自STE松田电子，用于输出抗干扰。

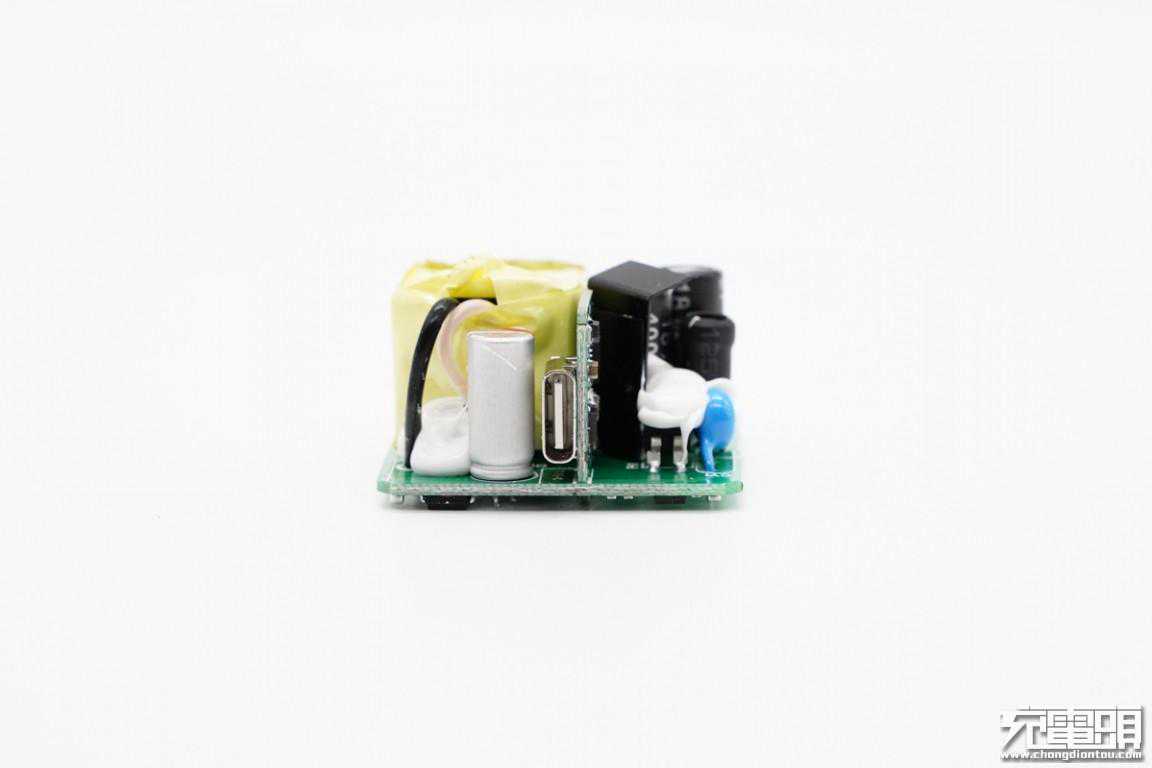

输出端一览。

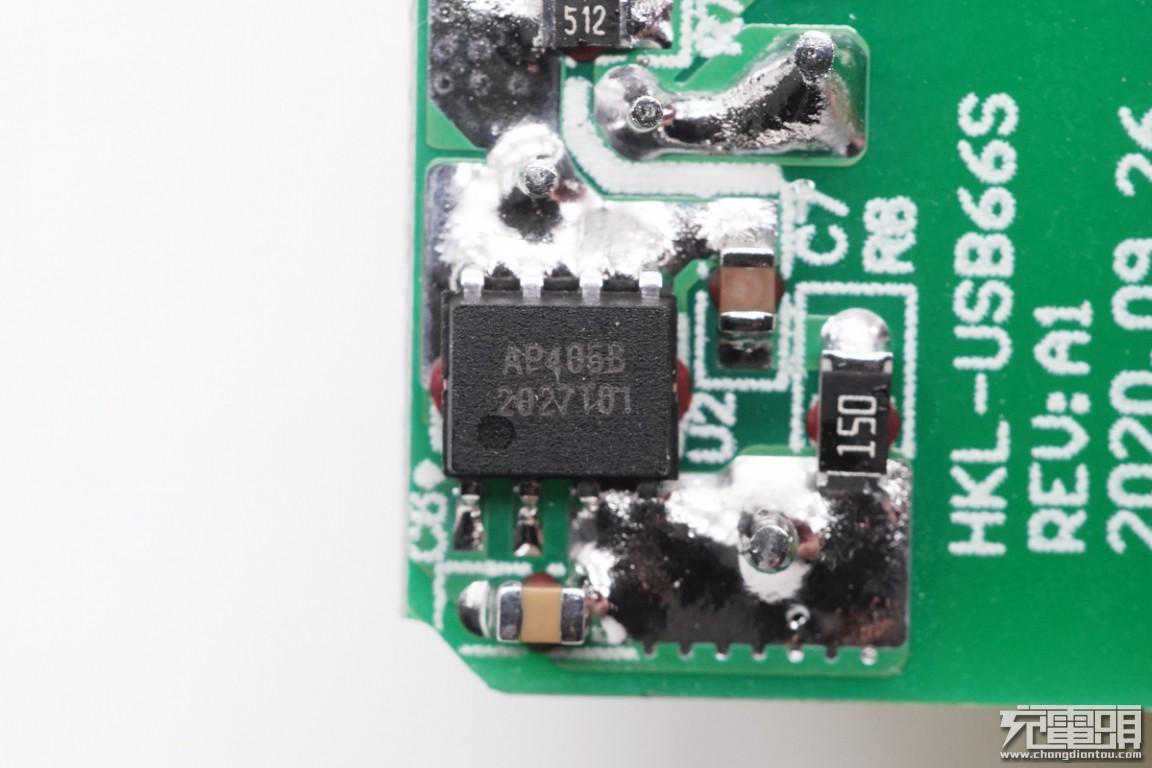

同步整流芯片同样来自成都矽力科技有限公司（APD-SEMI），型号AP405B。这是一款内置MOS外围简单高效的SR同步整流芯片，支持三种模式工作CCM/DCM/QR，无需辅助绕组，芯片高压自供电技术，使得AP405B完美支持输出电压低到3V，内置mos的驱动电压始终维持在9V，确保高效率工作，外围最简单，可以正端接法或负端接法，外围仅需一个0.22μF电容，拥有完整的保护功能。

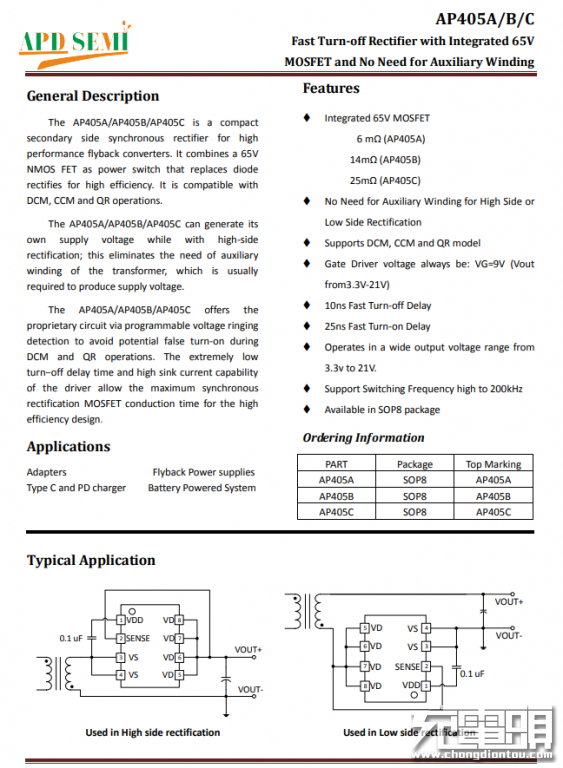

矽力科技AP405B详细规格资料。

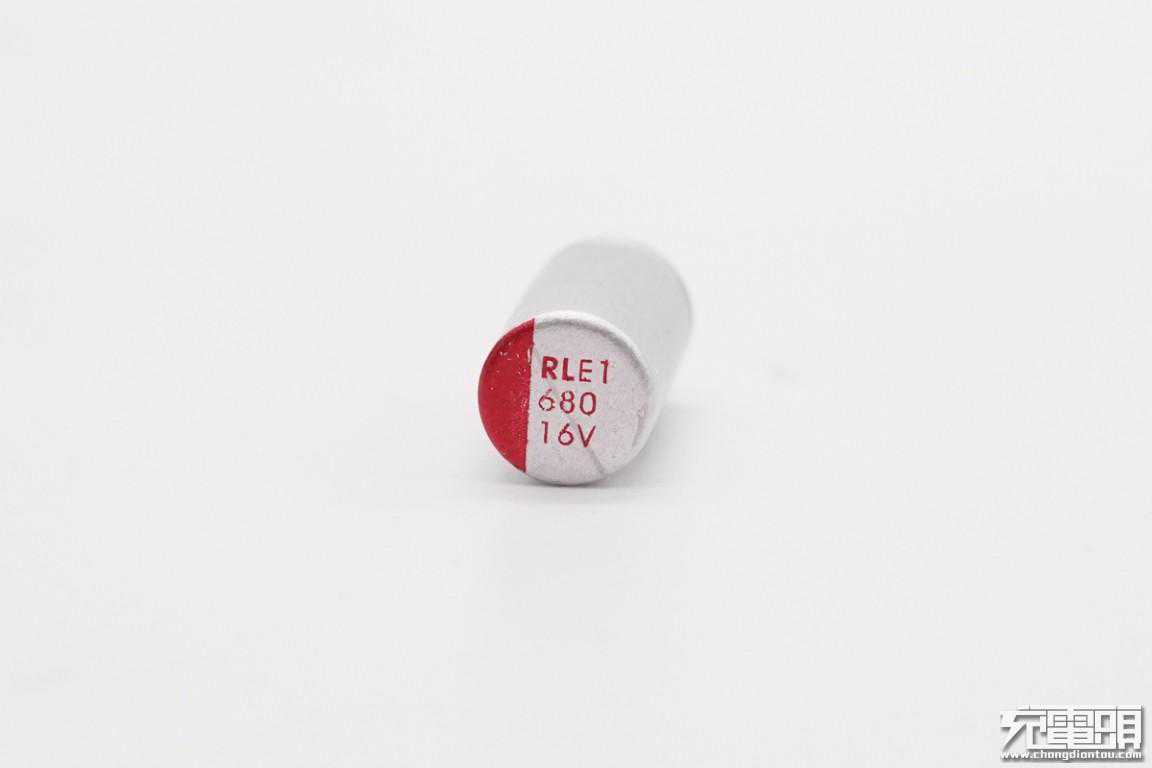

同步整流输出滤波固态电容，规格为16V680μF。

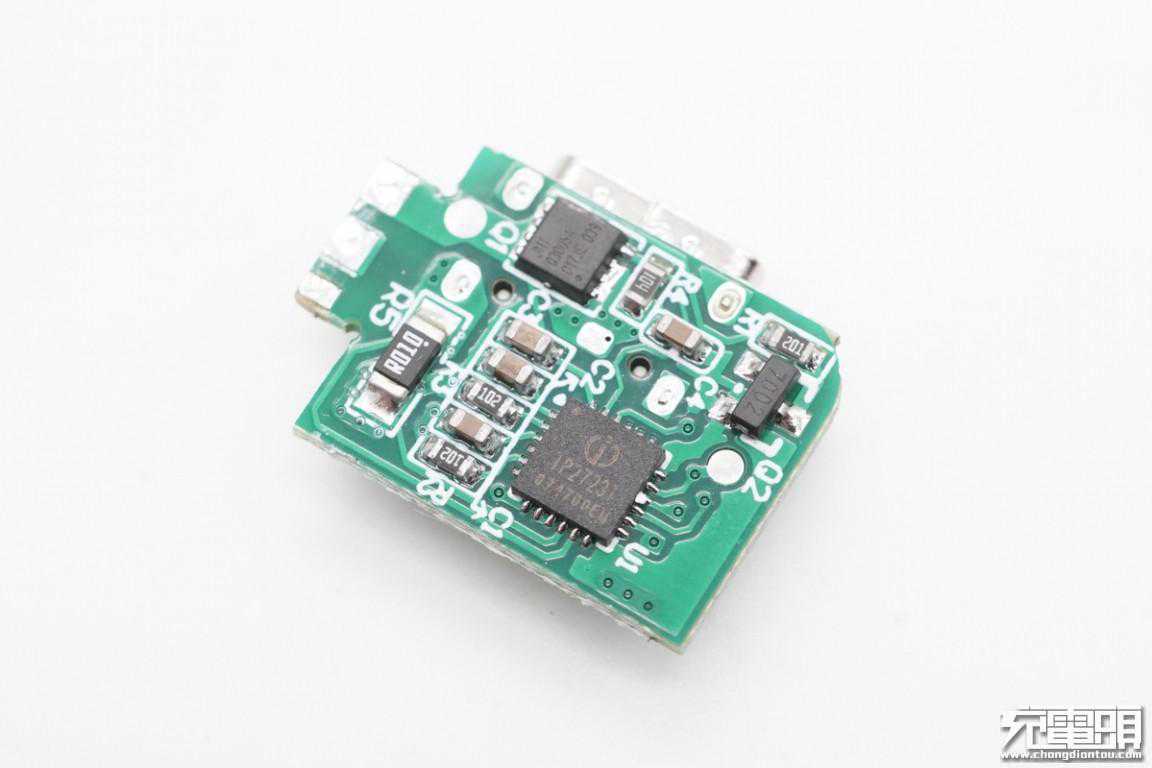

将协议小板拆下，背面设有协议芯片、电流取样电阻和输出VBUS开关管。

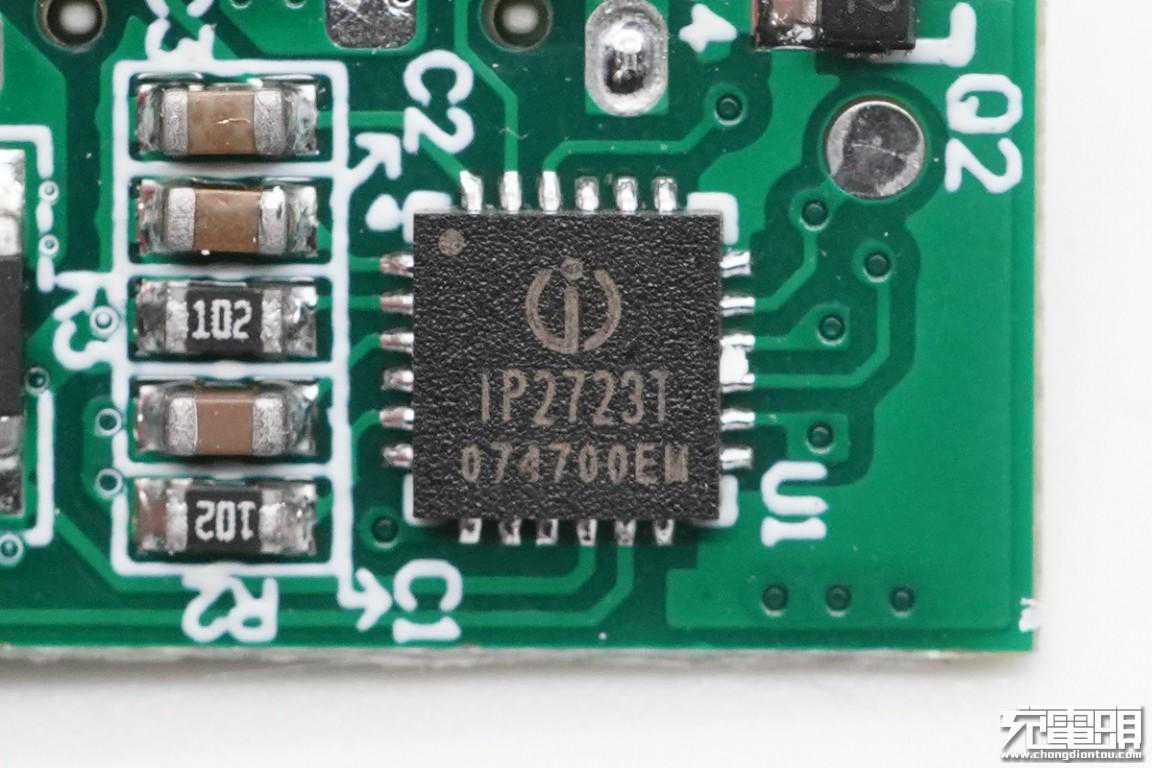

USBPD协议芯片采用英集芯IP2723T。该芯片已通过USBIF协会认证，是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议，包括USBTypeCDFP、/3.0、PPS、HVDCPQC4、QC4+、/2.0、FCP、SCP、AFC、MTKPE+2.0/1.1、、以及三星2.0A。为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。

此外IP2723T具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

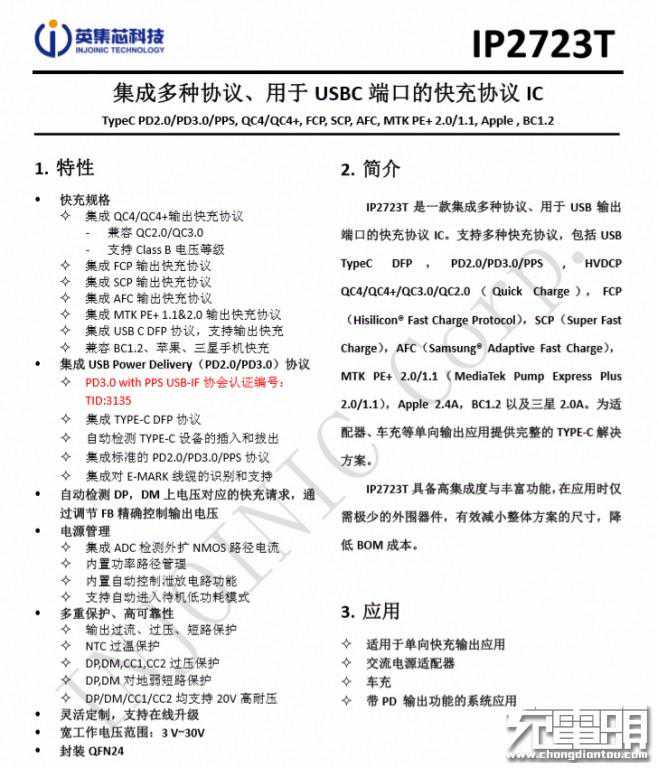

英集芯IP2723T资料信息。

充电头网拆解了解到，使用英集芯IP2723T的还有摩米士65W2C1A氮化镓快充充电器、努比亚65WUSBPD氘锋氮化镓快速充电器、努比亚1A1C45W氘锋氮化镓快速充电器等多款快充产品采用。英集芯的快充芯片也进入了诺基亚、小米、京东京造、华为、公牛等多家品牌供应链，并获得市场高度认可。

输出VBUS开关管采用捷捷微JMTQ3005A，NMOS，耐压30V。

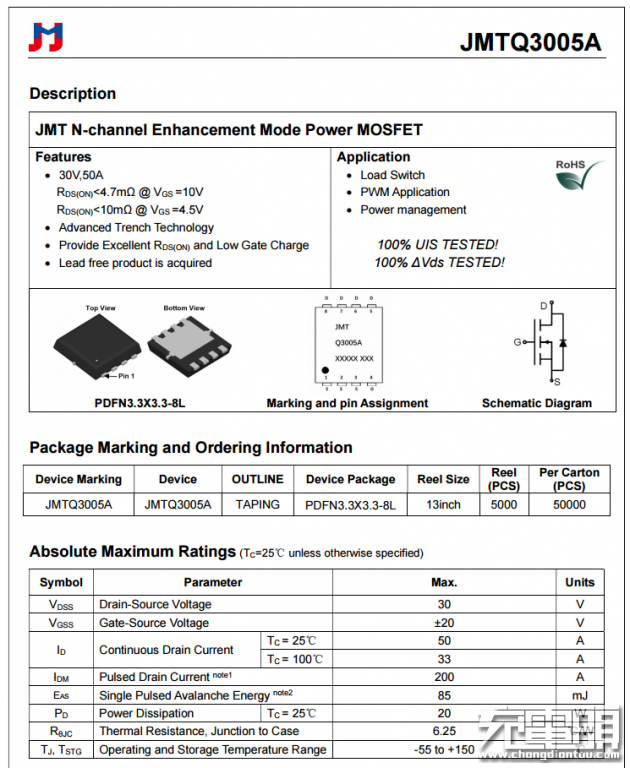

捷捷微JMTQ3005A。

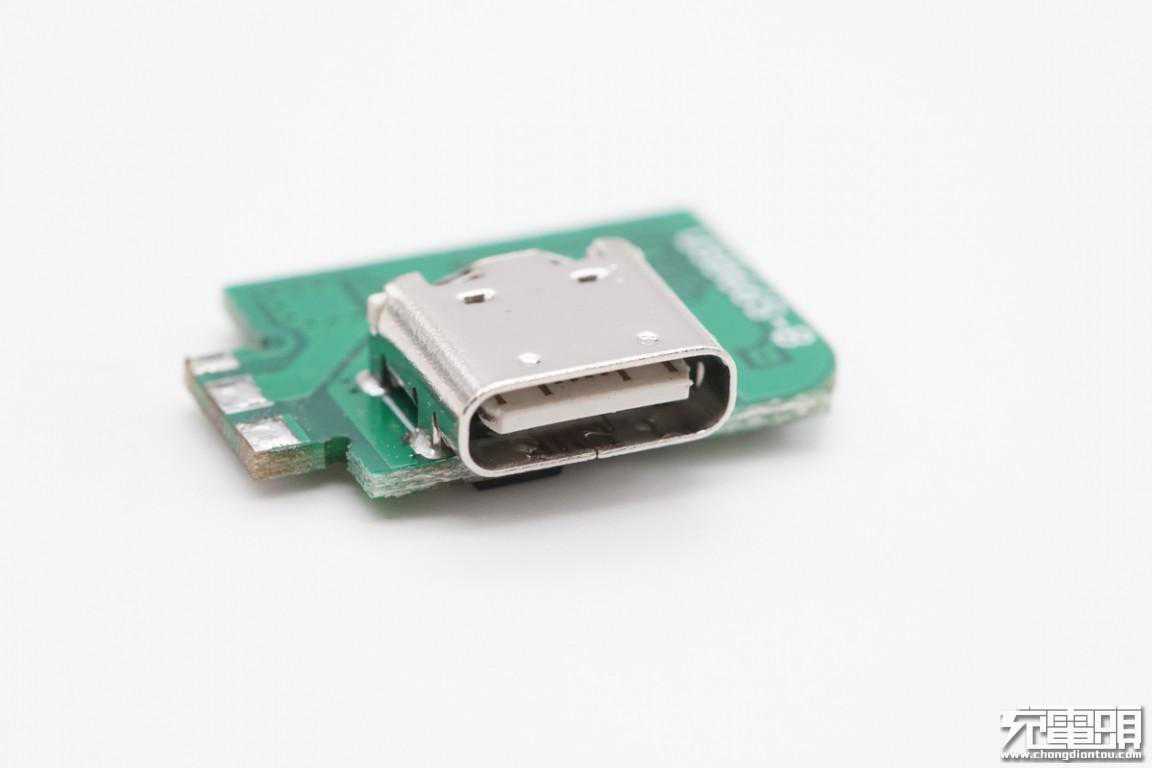

另一面焊接USB母座，过孔焊接，白色舌片不露铜。

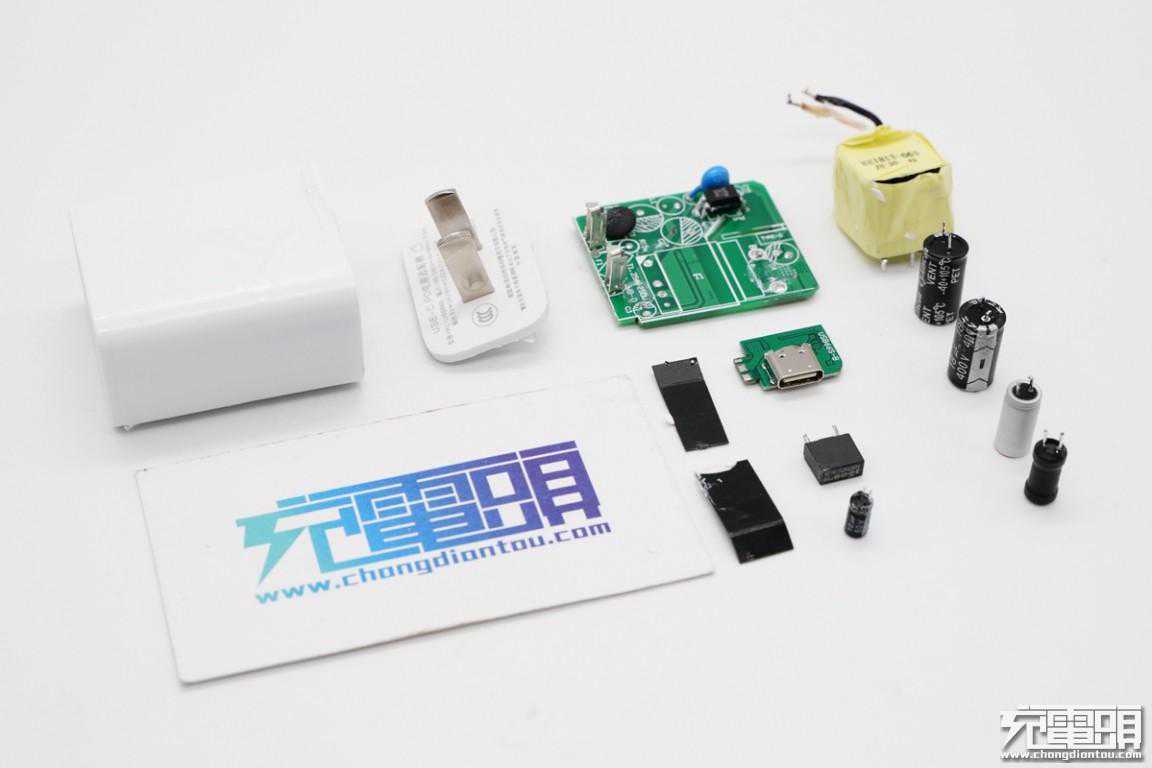

全部拆解完毕，来张全家福。

充电头网拆解总结

华科隆这款20WPD快充充电器采用PC阻燃材质白色外壳，表面是磨砂与亮面结合设计，输入端配备固定式插脚，整体小巧轻便。充电器支持、QC、AFC、FCP、SCP、MTKPE+2.0和多个协议，具备5V3A、9和12电压档位，无论是如今炙手可热的iPhone12，还是其它品牌手机，都能很好兼容，适用性广泛。

充电头网通过拆解发现，充电器开关电源部分，采用了矽力科技AP205B-CP+AP405B全套超级硅快充解决方案，两颗芯片均内置MOS，集成度非常高，更具成本优势，此外支持20W恒功率输出，充电更稳定。协议芯片采用英集芯IP2723T，其已经通过了认证，兼容性可靠。

设计上，输出端设有协议小板，初次级之间有隔离板隔离，PCB板空间相对富足，各元器件分布相对稀疏，避免内部积热，输出采用固态电容滤波，保证充电器可长期使用。
