组装一台务实的中塔主机，安钛克 DP503 雷电 装机展示

前言



配置清单：

处理器

英特尔i5-12600K

主板

微星MPGZ690EDGETIWIFIDDR4刀锋钛

内存

宇瞻暗黑女神NOXDDR436008GB×2

显卡

影驰GeForceRTX3070Ti金属大师OC

固态硬盘

西部数据SN850500GB

散热器

超频三东海EX6000

电源

安钛克HCG850Gold

机箱

安钛克DP503雷电

整机展示

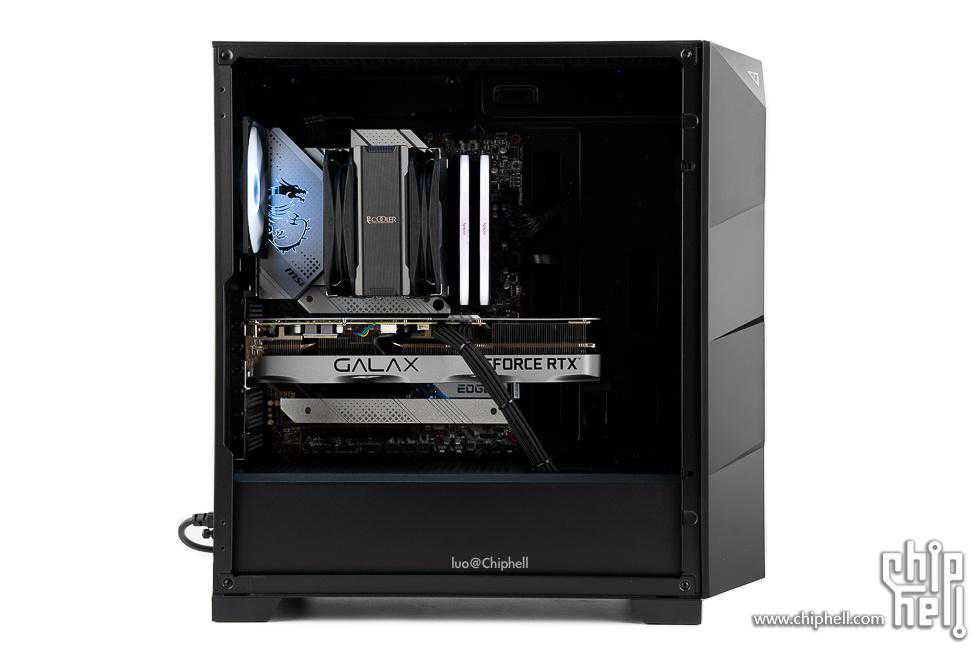

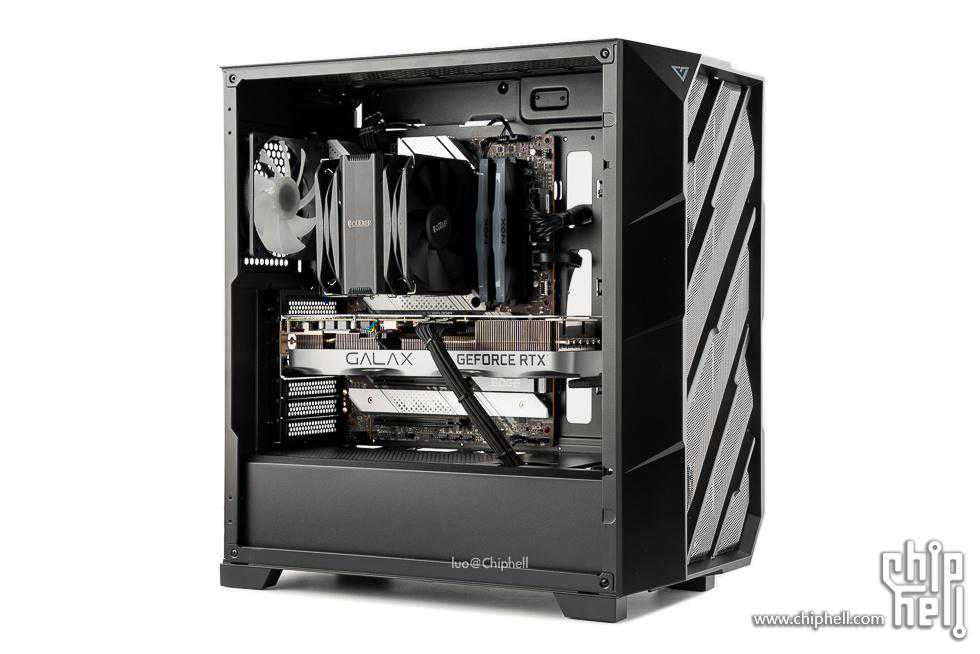

整机效果。

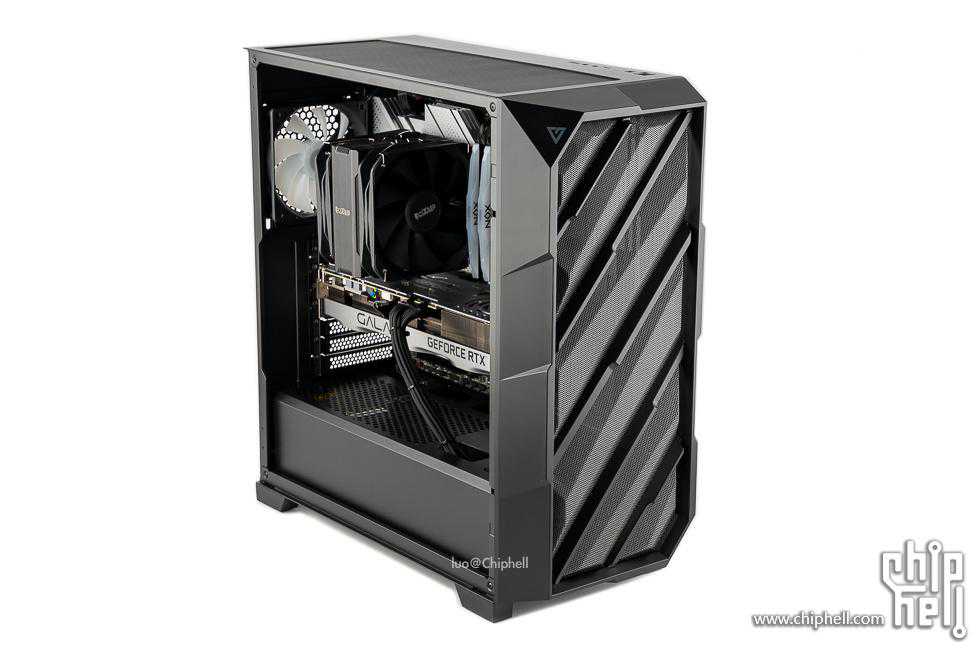

45°视角。

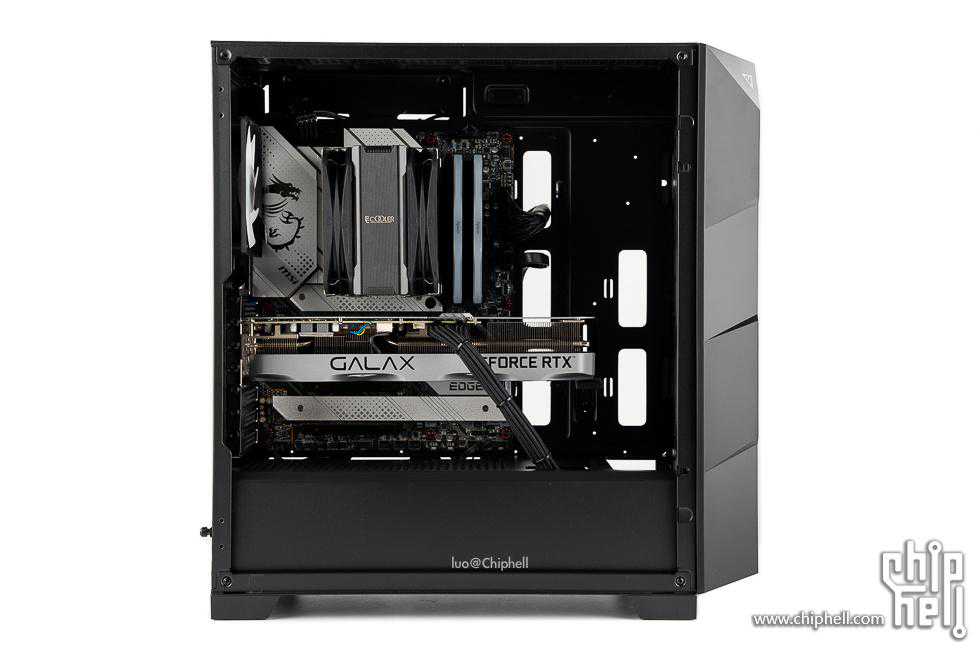

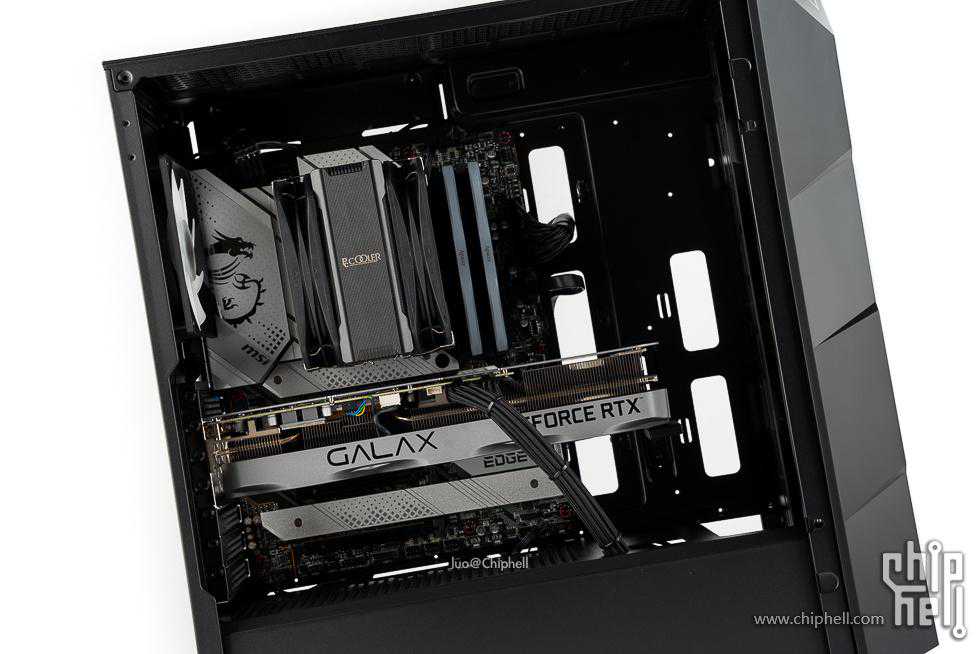

主板侧一览，采用风量方案。

背线侧一览，经过了一定的梳理。

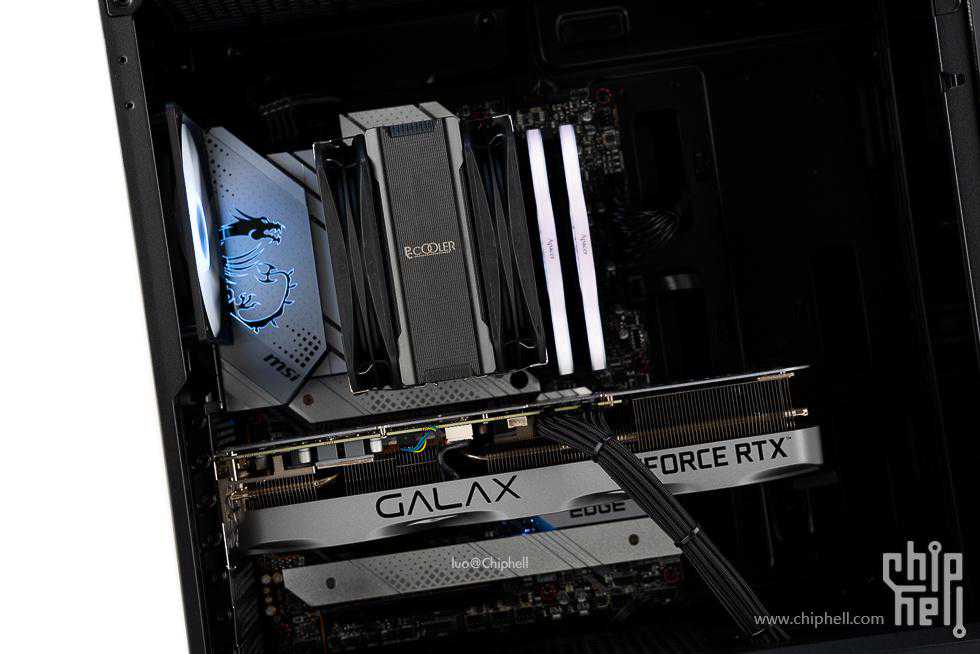

主要部件。

机箱前部，此次并未安装风扇，不过冲网面板，通风效果还是不错的。

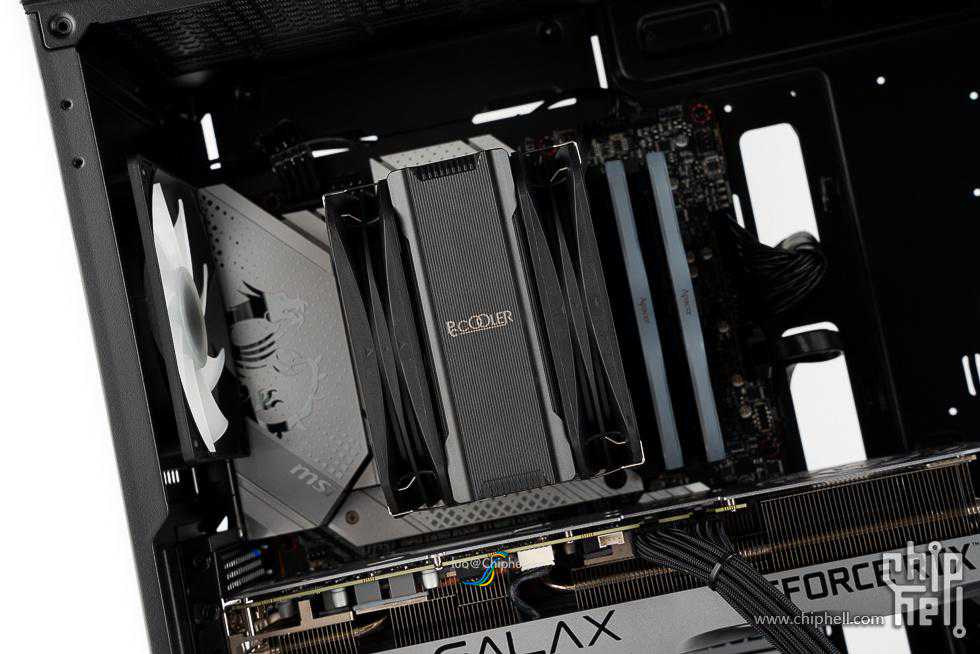

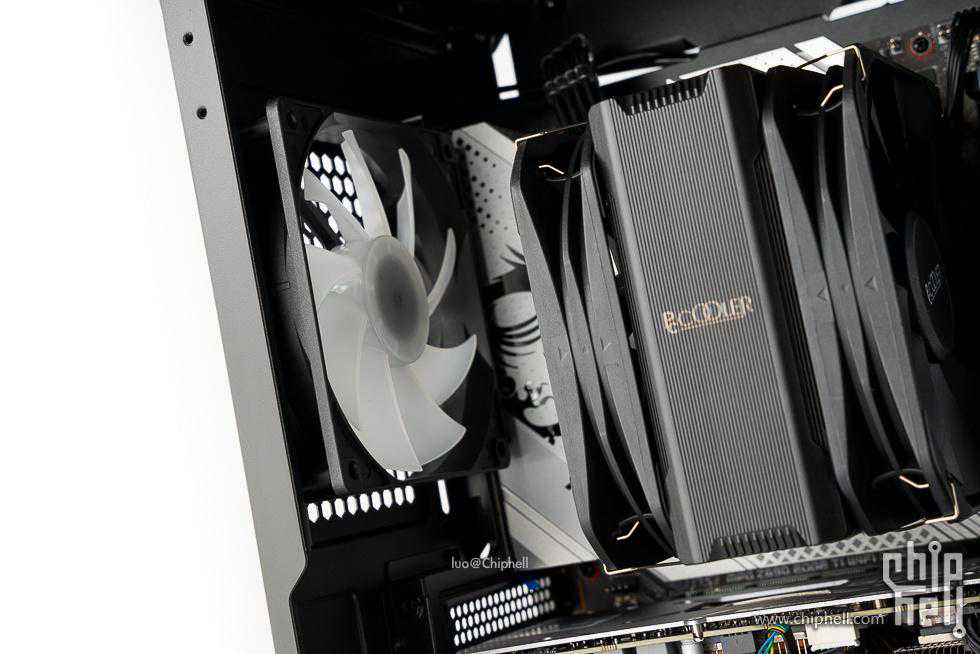

超频三东海EX6000，双风扇单塔散热器。

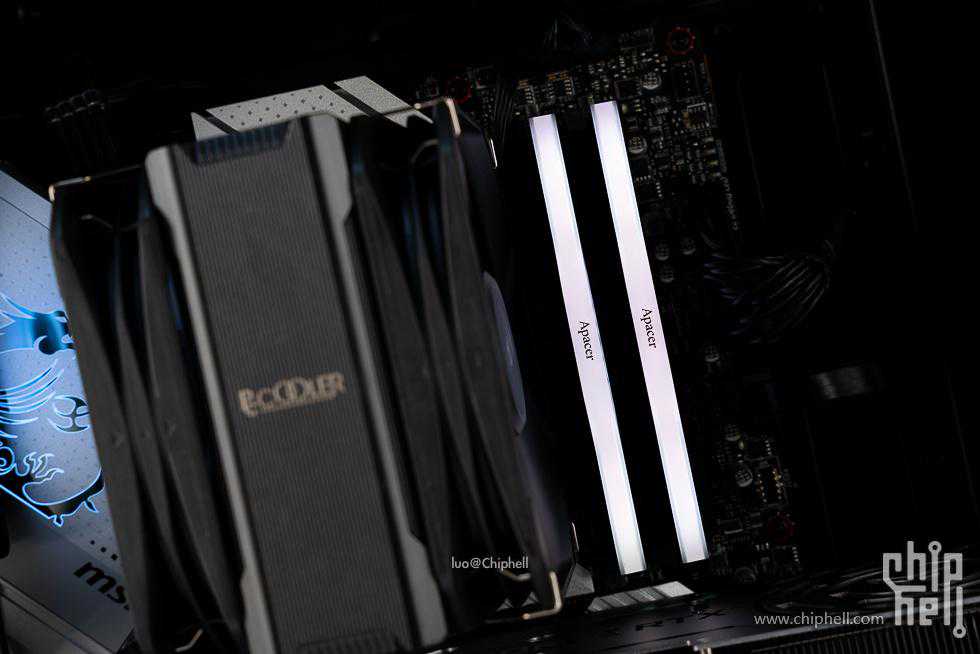

内存部分。

机箱尾部的12cmARGB风扇。

接口保护罩上的龙纹，带有RGB灯效。

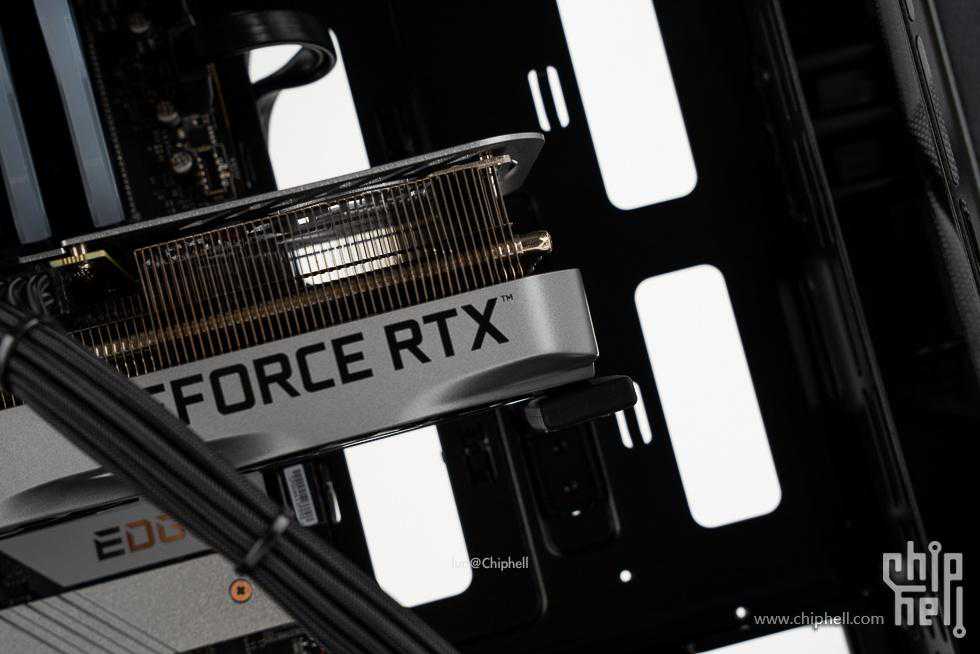

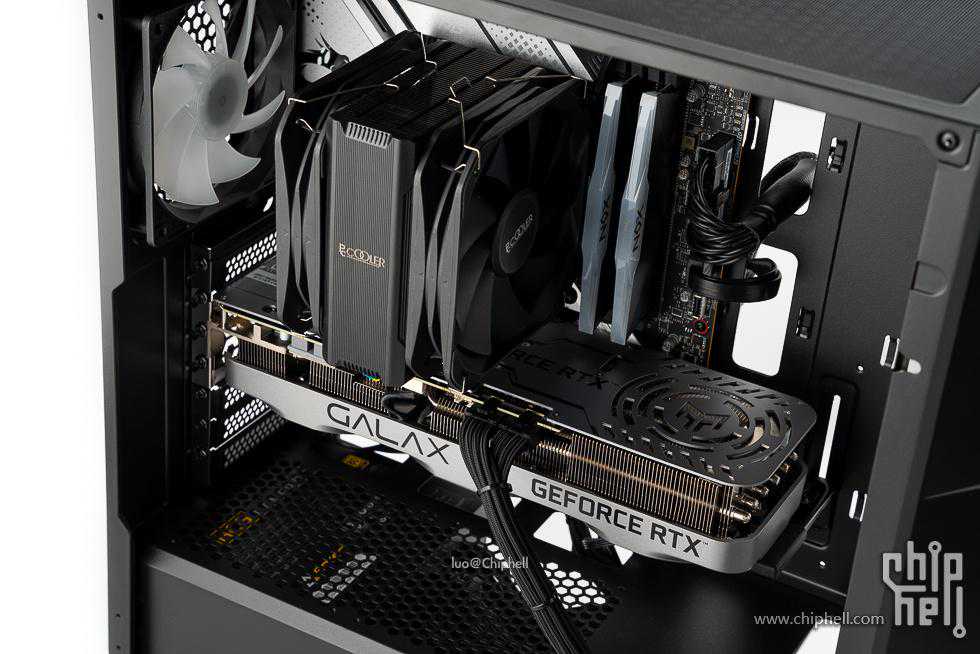

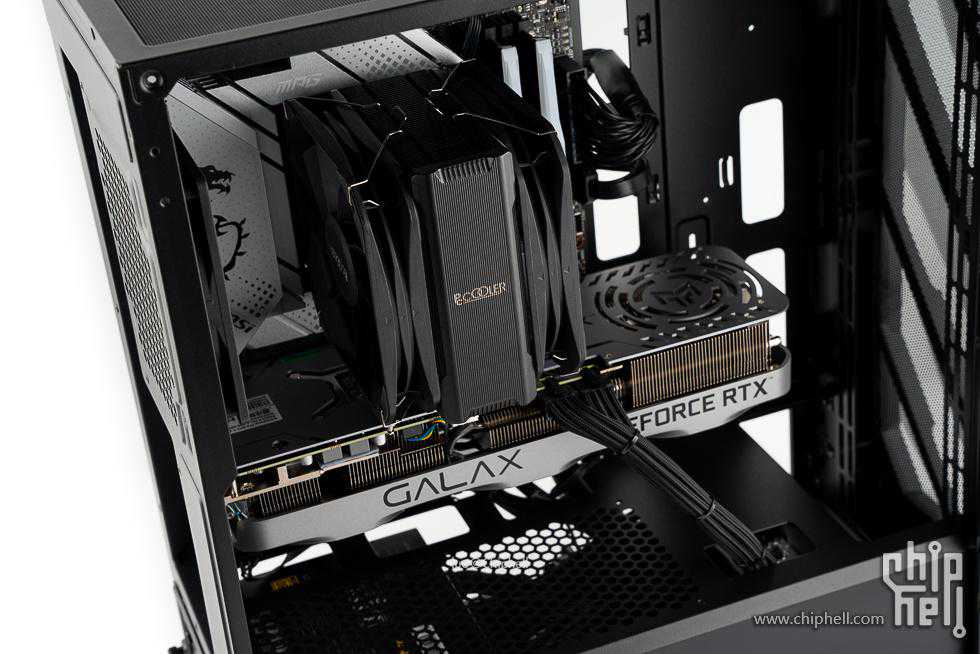

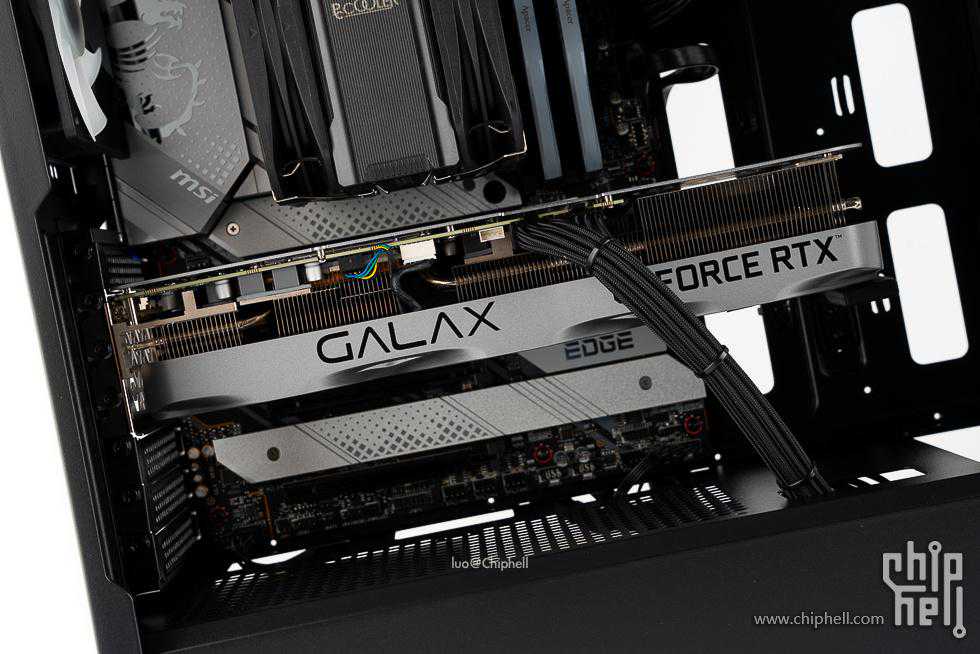

显卡部位。

显卡前部的贯穿风道设计。

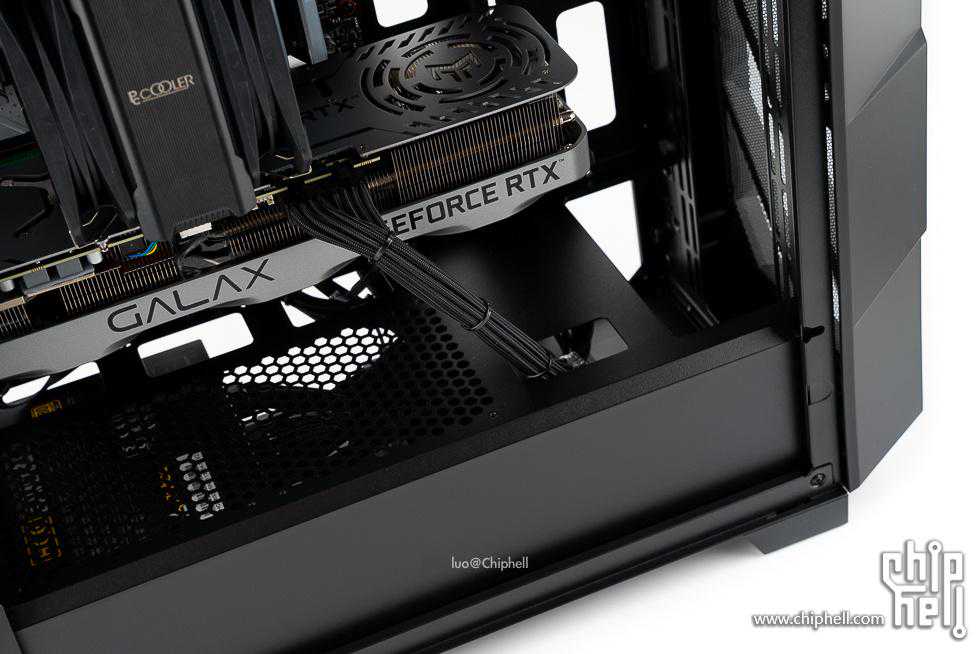

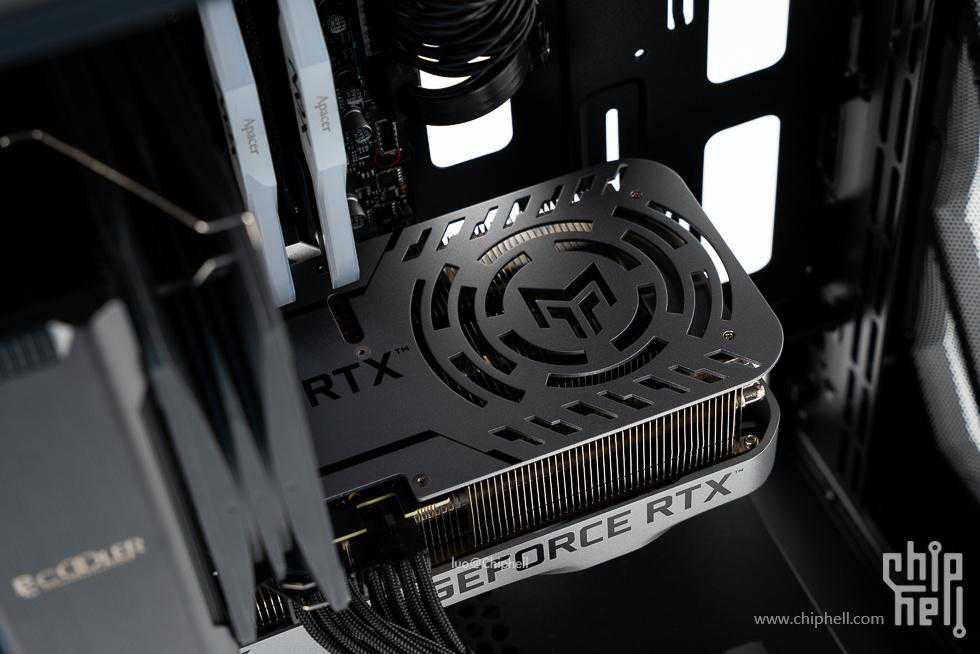

显卡支架，防止显卡下垂。

主板跳线区域。

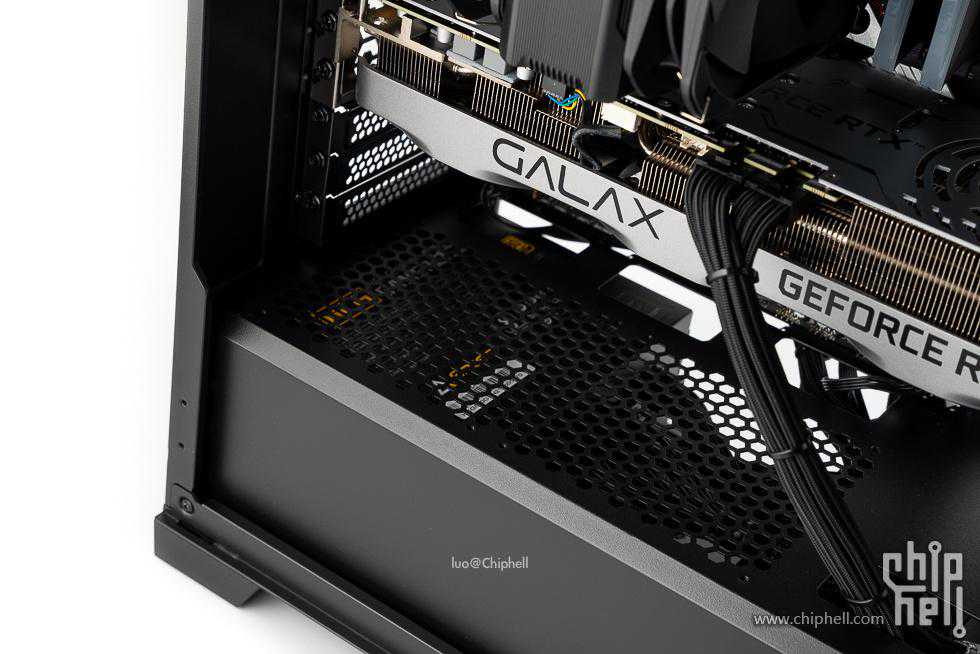

电源供电线，走的专用走线孔。

电源仓。

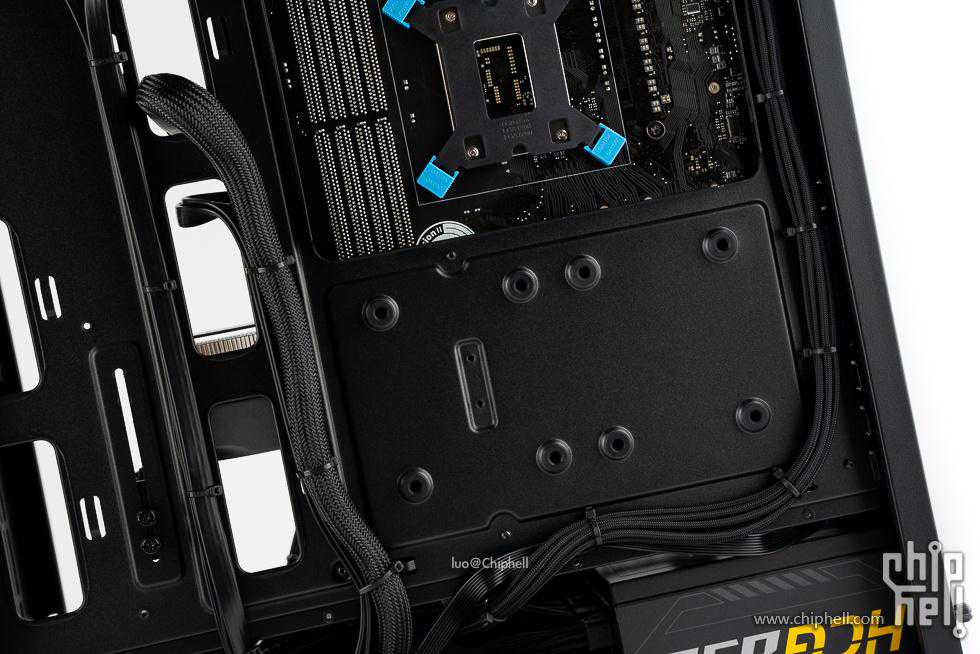

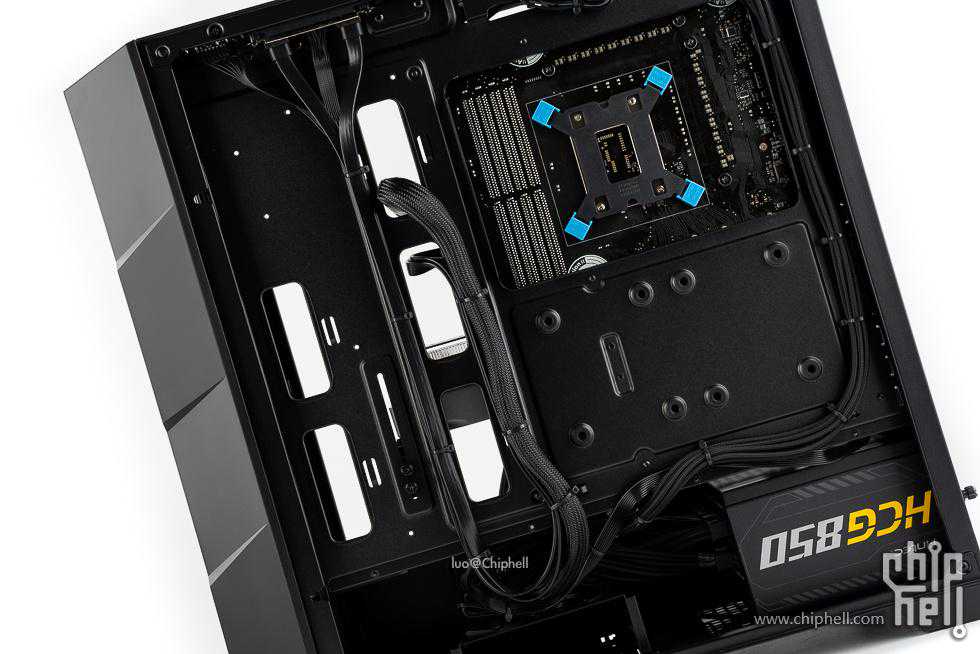

背线部分，主板部分的开孔区域。

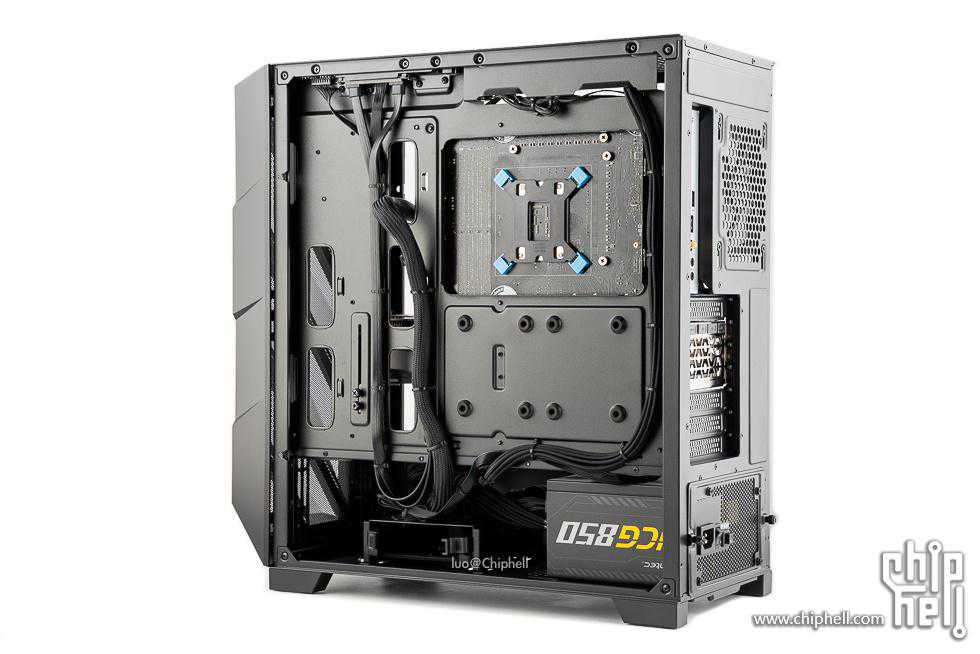

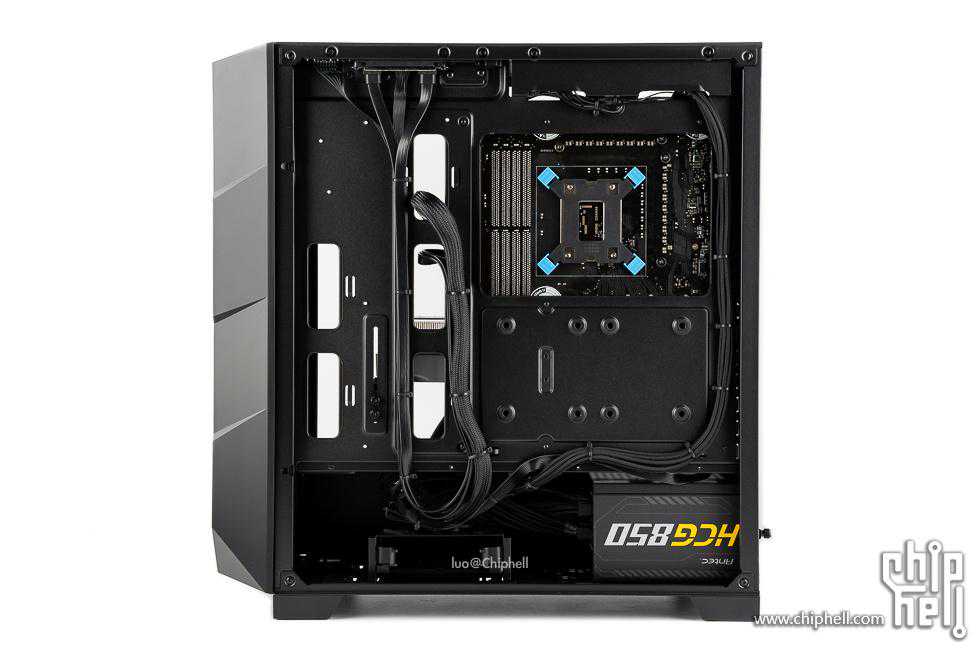

背线一览，梳理后的效果还是不错的。

背线细节。

背线侧的两个2.5寸硬盘位。

机箱底部前方的一个3.5寸硬盘位。

电源位。

整机通电后的效果，灯光调成了统一的白色。

主要部件灯效。

接口保护罩上的龙纹灯效。

配件展示

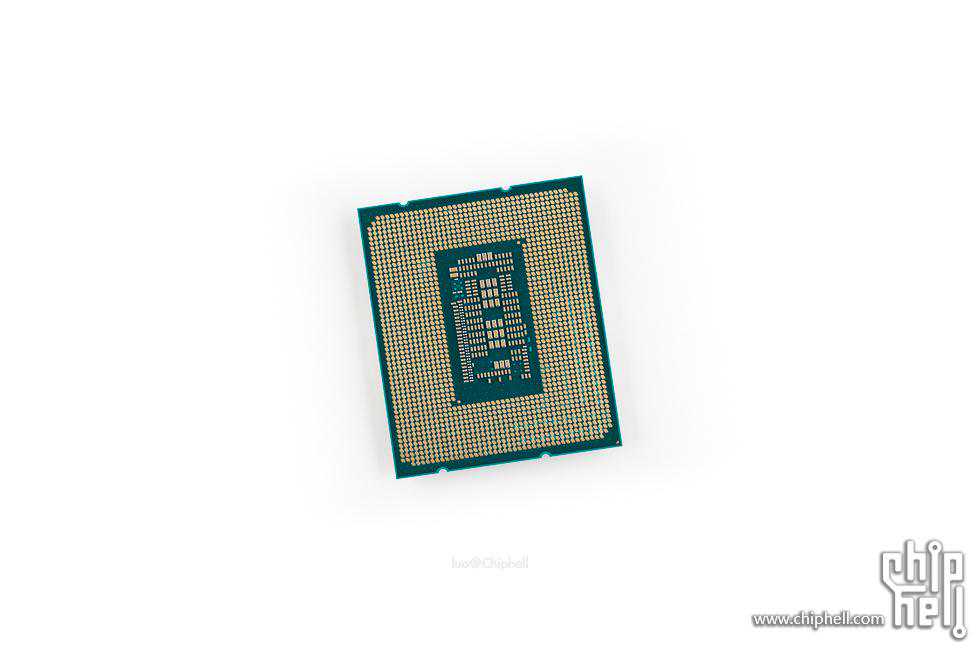

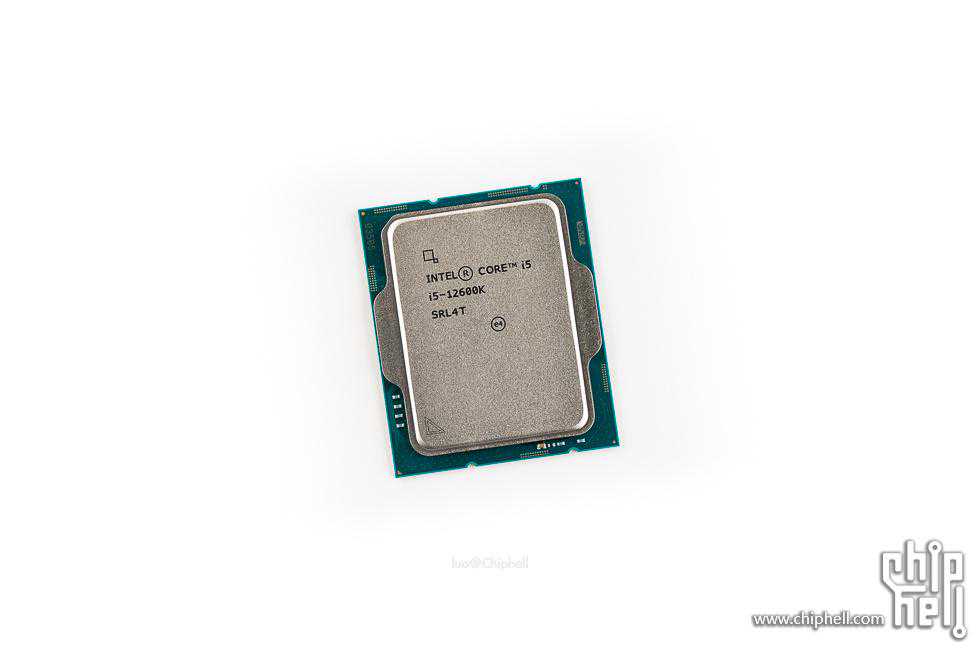

英特尔i5-12600K。

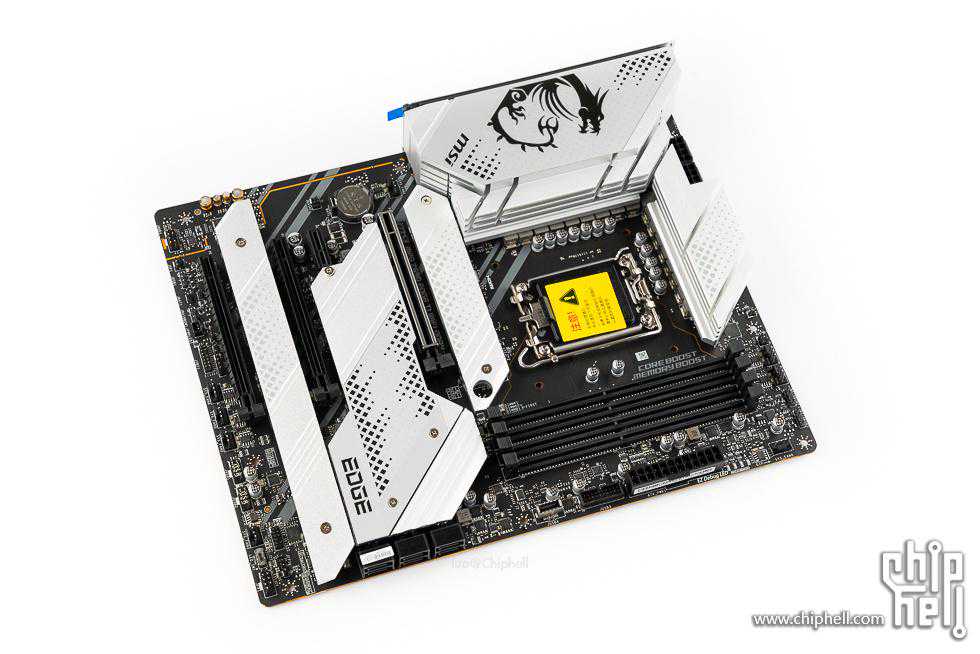

微星MPGZ690EDGETIWIFIDDR4刀锋钛，采用用大面积的银白色金属散热装甲，颜值在线。

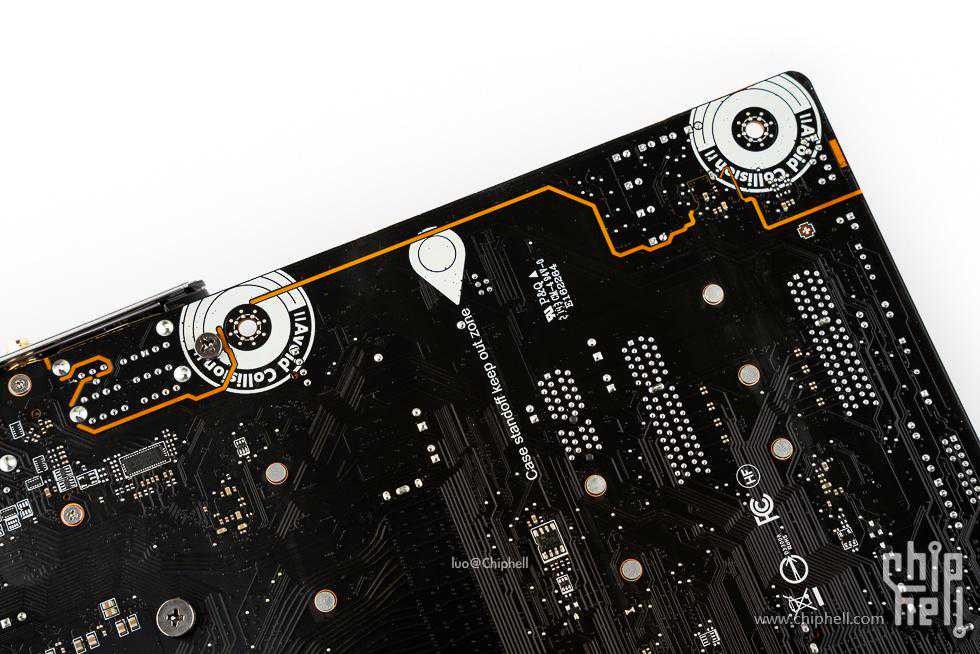

主板背面，第一条PCIe为，采用的是SMT贴片工艺。

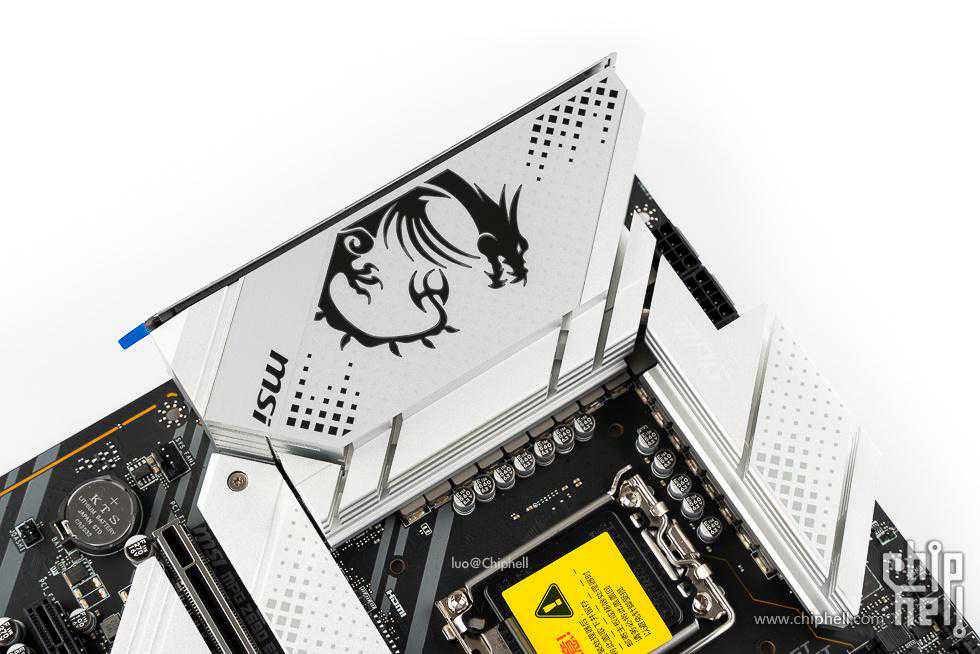

银白色带有龙盾标志的接口保护罩，金属材质，带有RGB灯效并具有散热功能。

供电部分了采用75A18相直连式供电（16+1+1），核心供电的PWM控制器为RAA229131，核心与核显供电搭配的是RAA220075R0和MP87992，用料不错。

供电部分散热装甲。

8pin+8pinCPU供电。

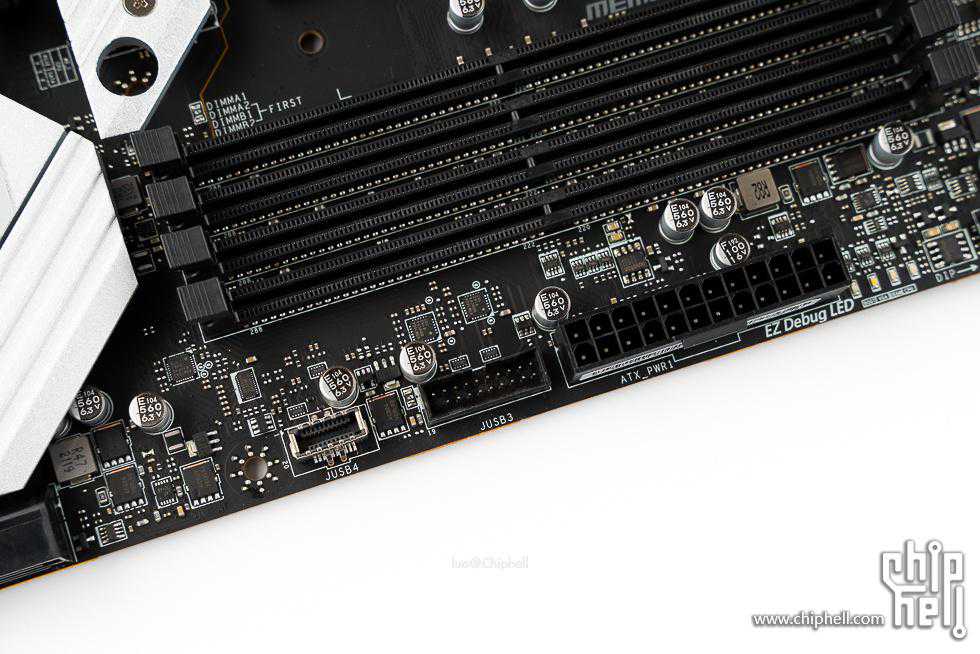

四条DDR4内存插槽，使用双向卡扣设计，标称支持最大128GB（4*32GB）的DDR4-3200内存，支持双通道和XMP，标称超频支持达到5200MHz以上。

前置USBType-A和USBType-C跳线接口。

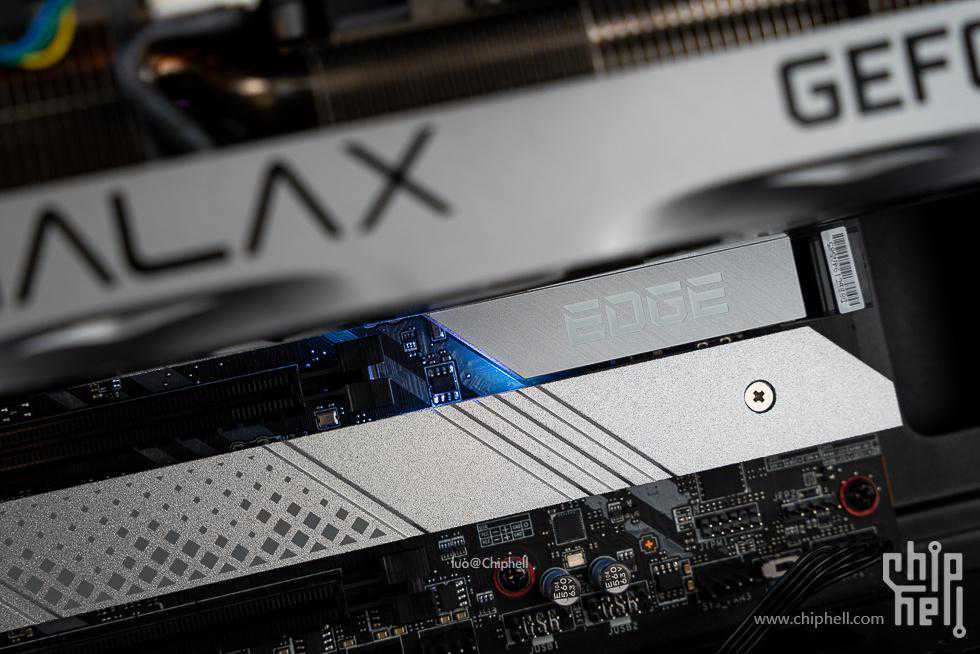

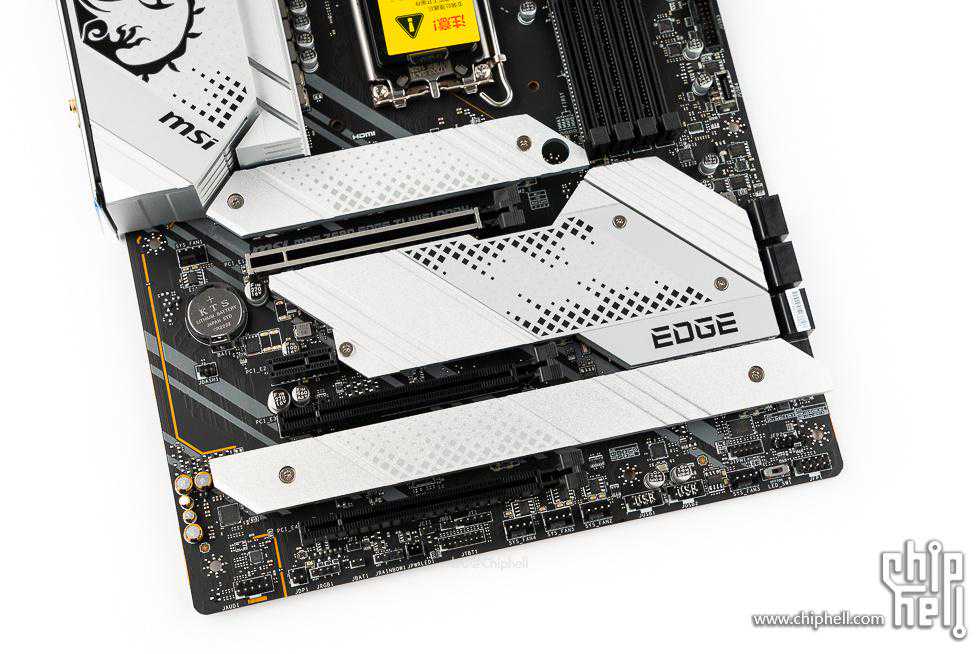

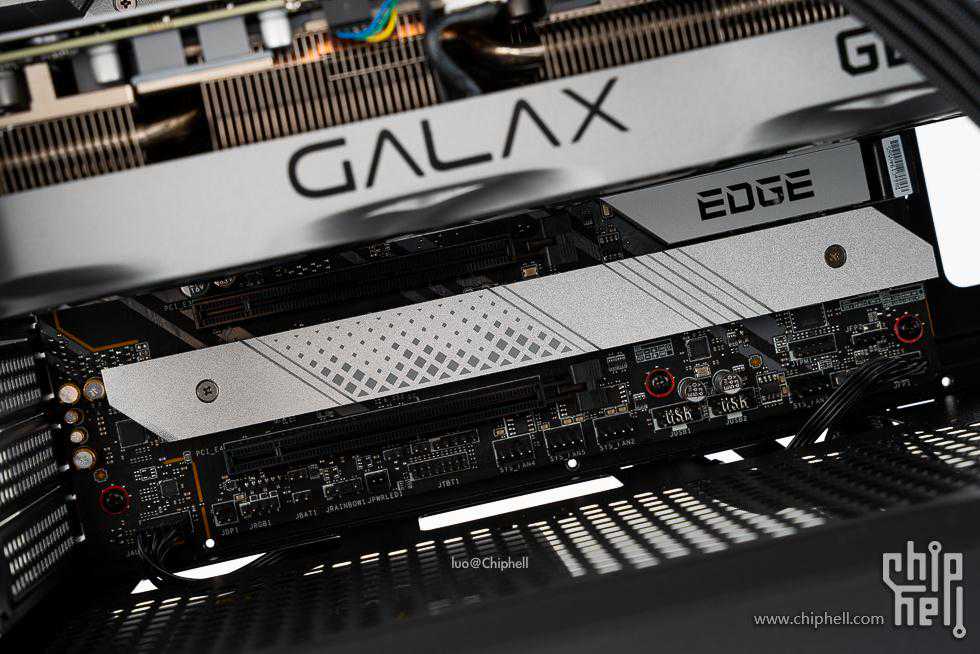

主板下方部分覆盖了大面积的散热装甲，第一条为插槽，由CPU提供，包边加固设计，其下两条为全长,由Z690芯片组提供。

集成声卡部分，基于声道Codec。

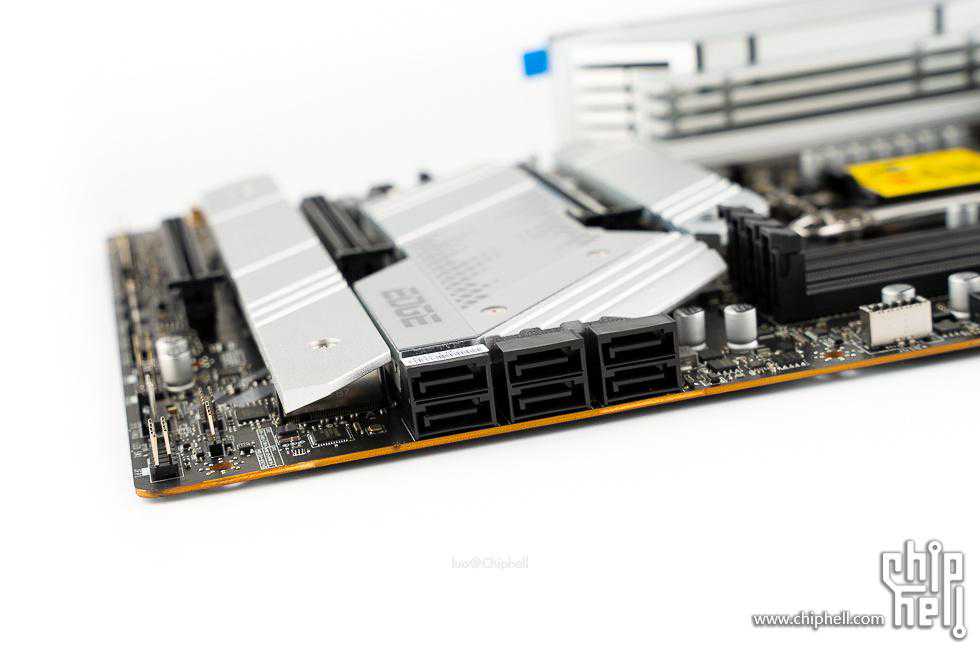

6个SATA6Gb/s接口。

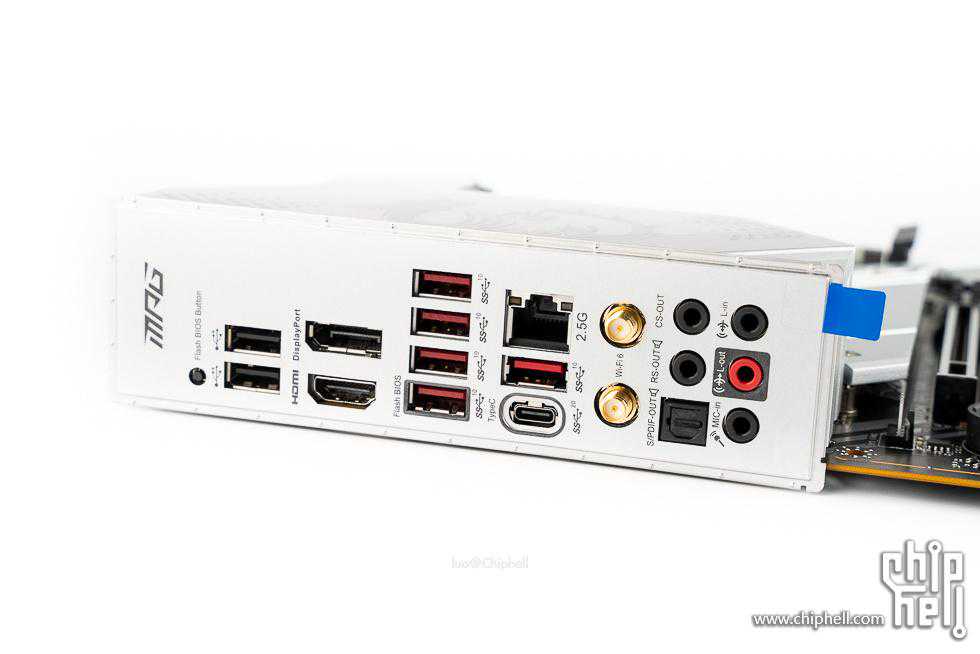

主板后方I/O挡板的颜色为白色，与正面装甲保持一致。接口包括FlashBIOS按钮、2个、HDMI、DisplayPort、6个（其中1个为Type-C型）、1个2.5GbLAN有限网口、WiFi天线连接端、5个3.5mm音频输出和1个S/PDIF光纤输出。

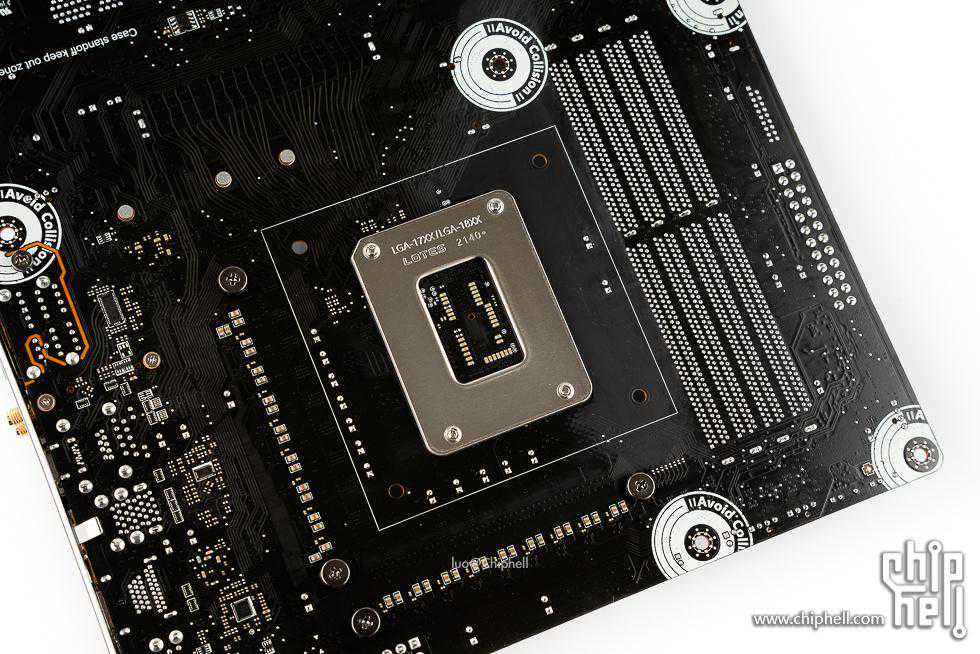

LGA1700插槽背面。

集成声卡部分的隔离线。

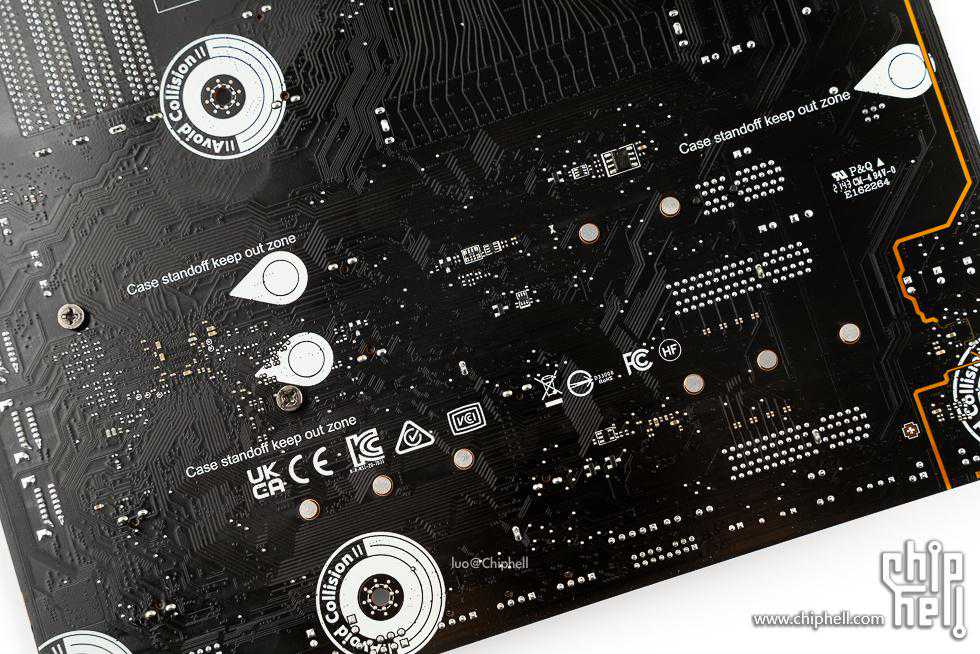

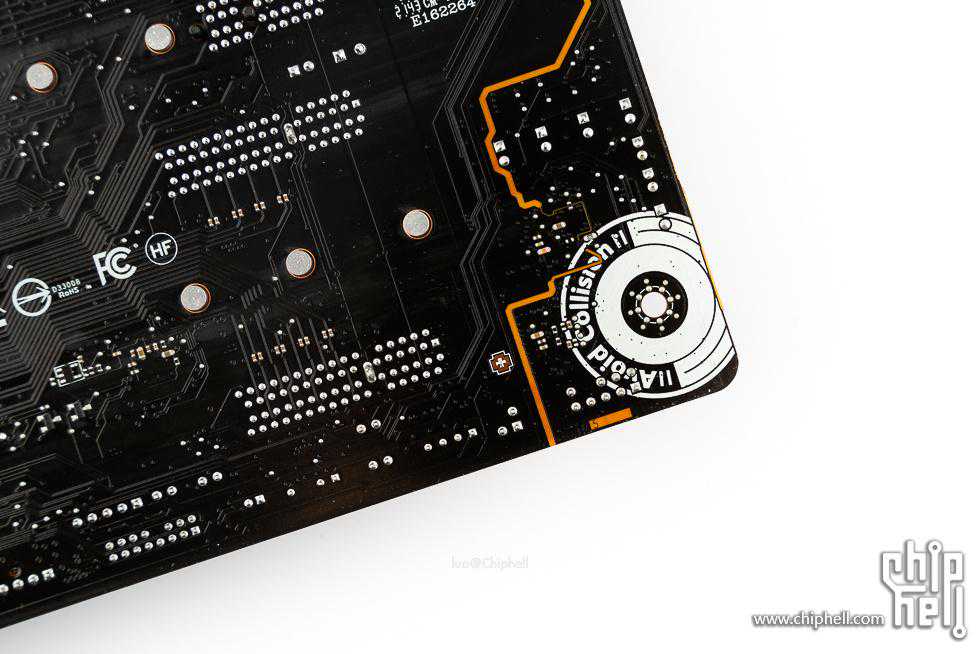

主板背面的各种认证标识。

主板为6层PCB。

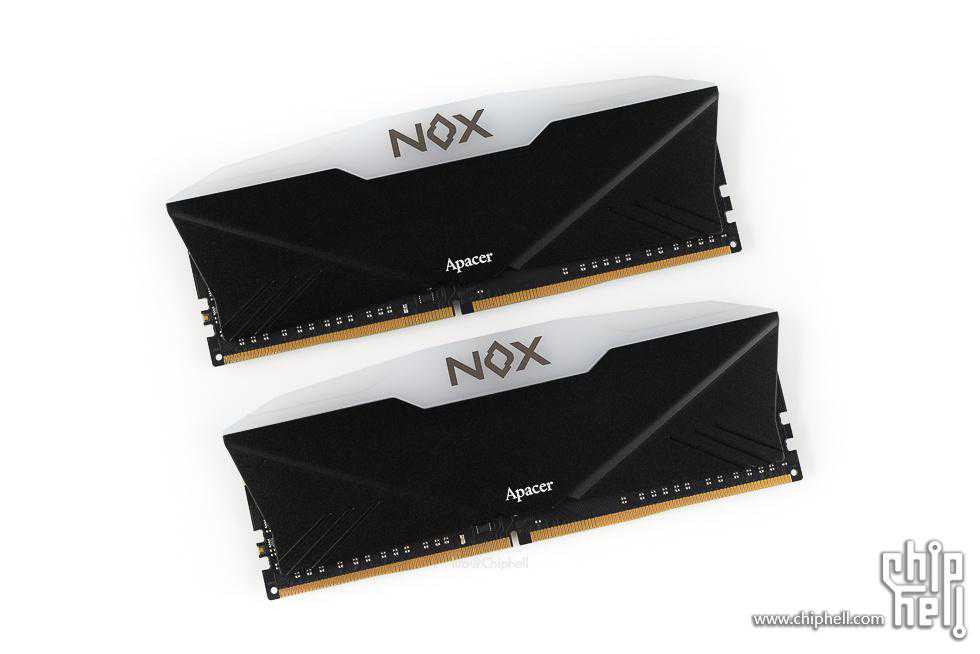

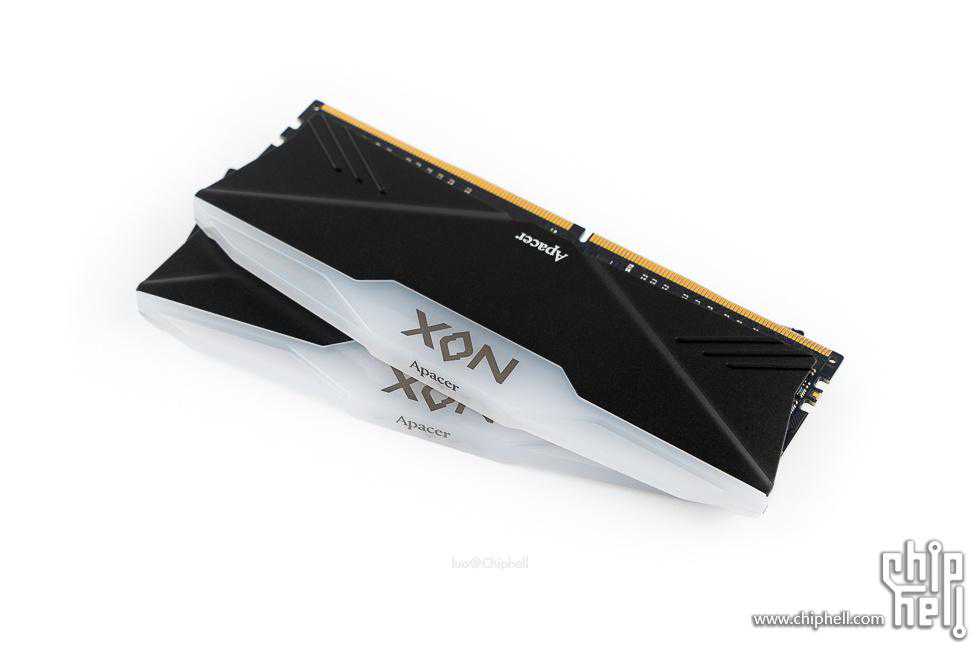

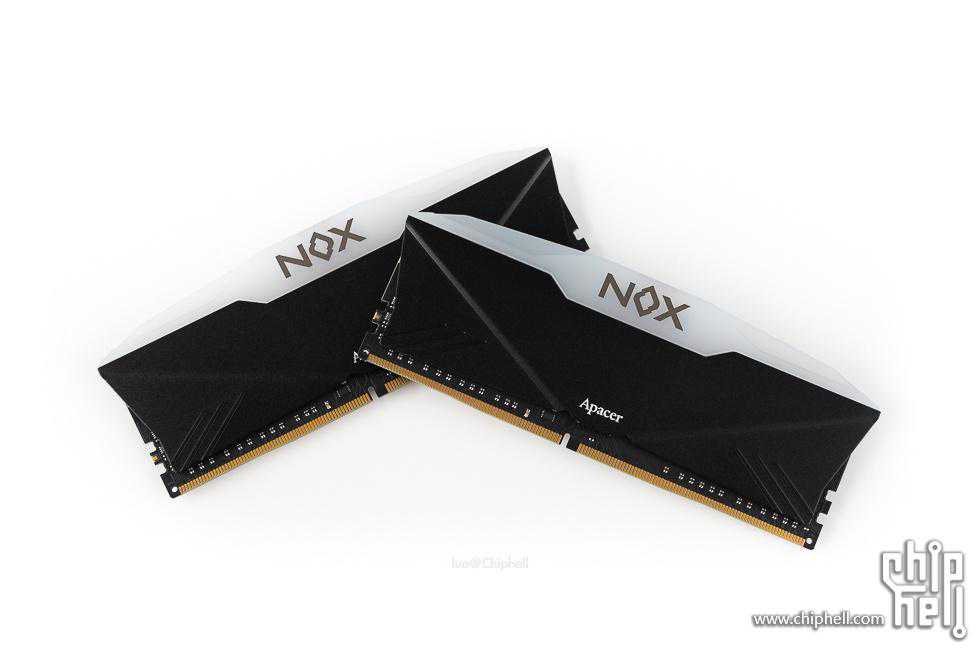

内存为宇瞻暗黑女神NOXDDR436008GB×2。

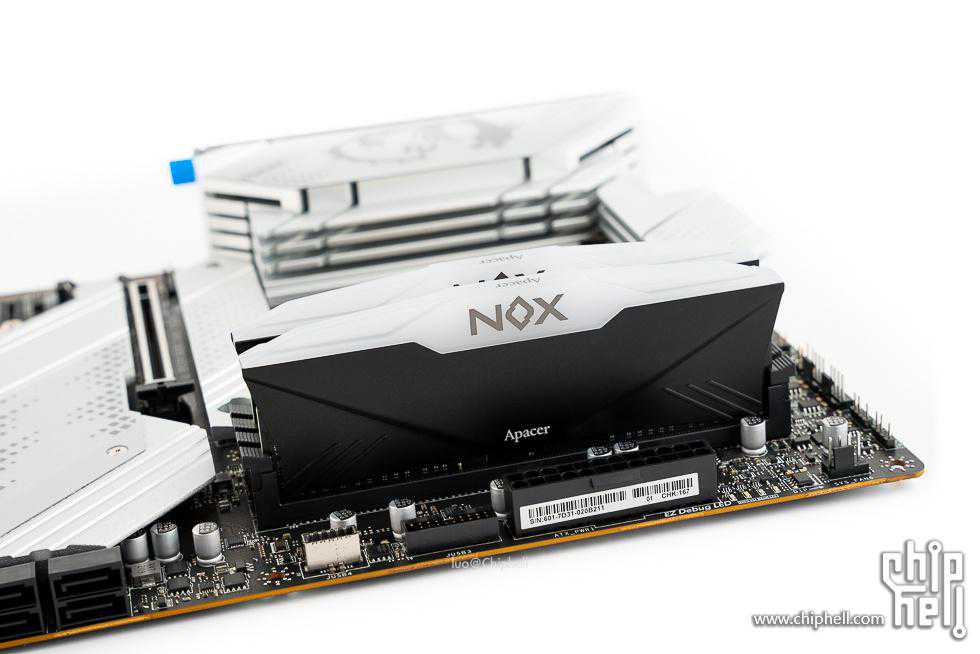

摆拍效果。

内存背面有铭牌贴纸。

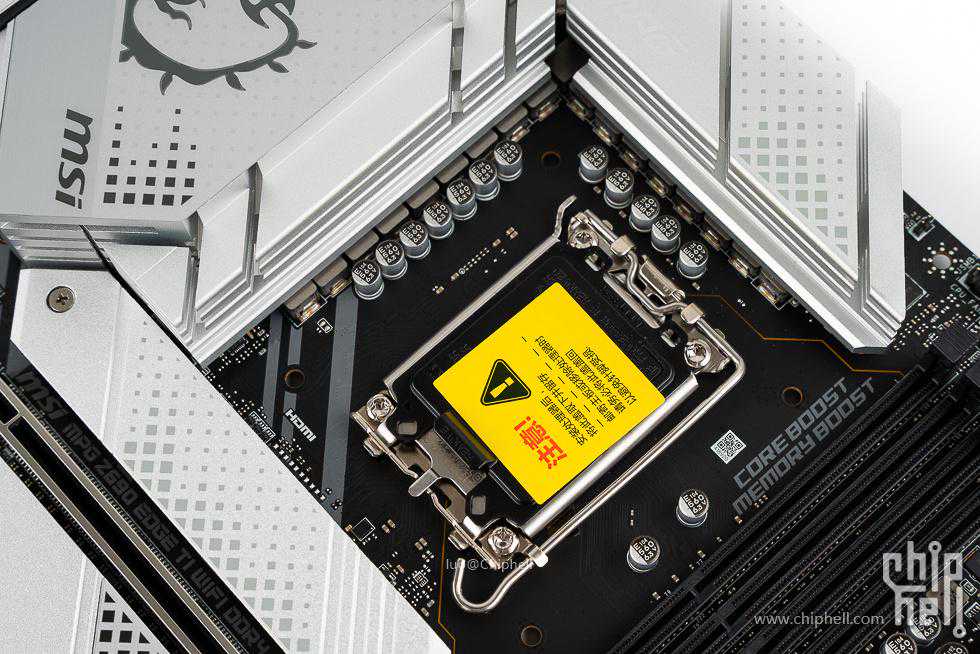

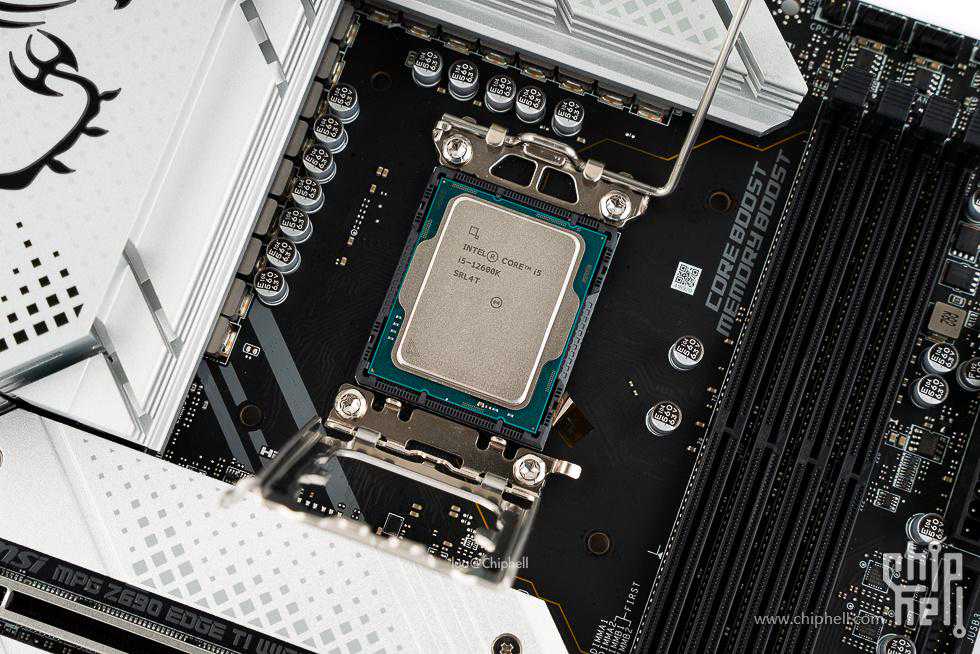

安装CPU。

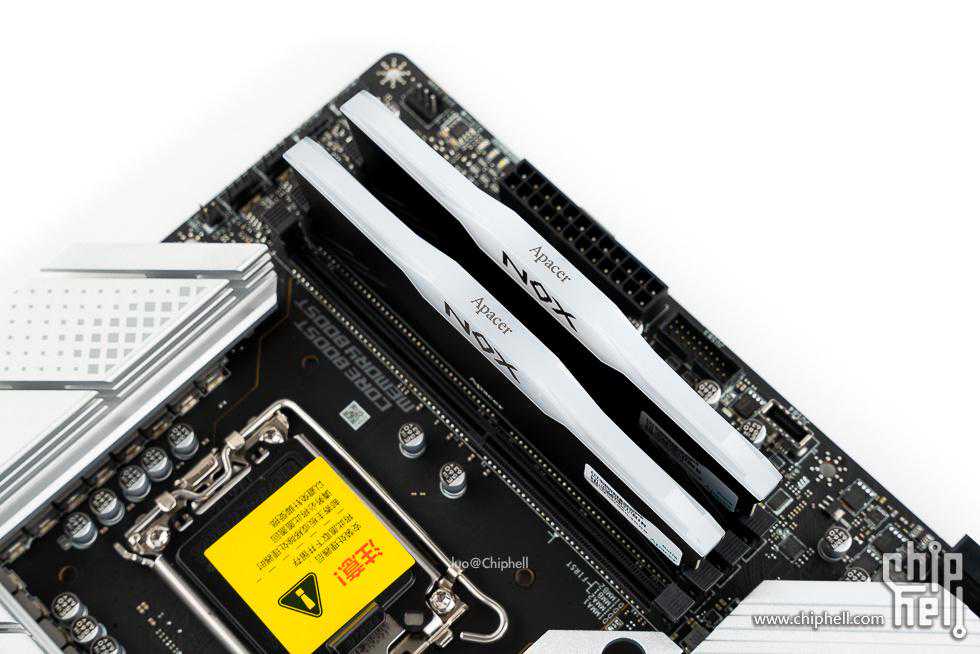

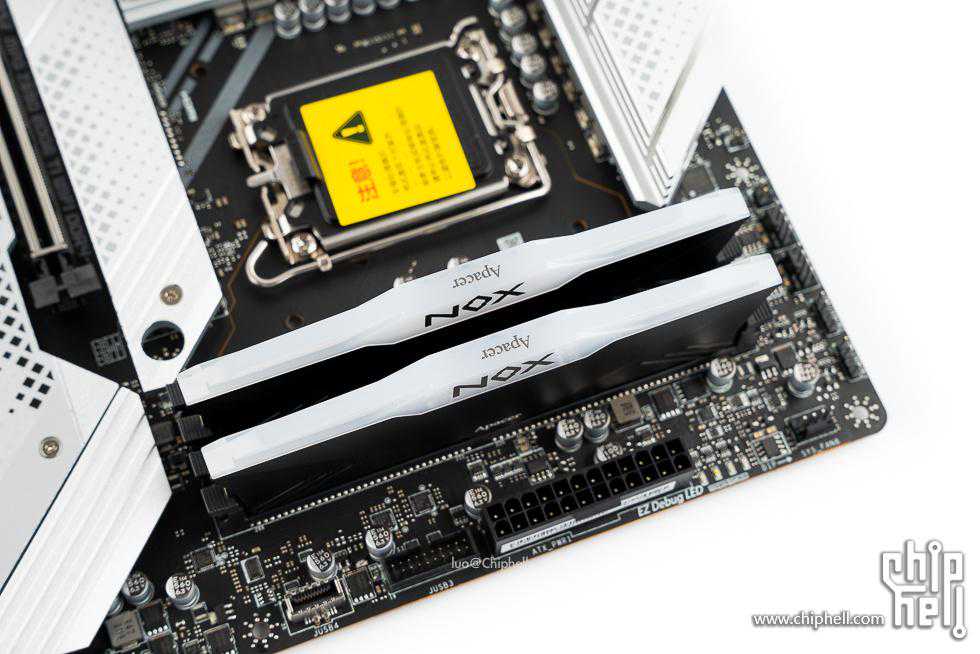

安装内存。

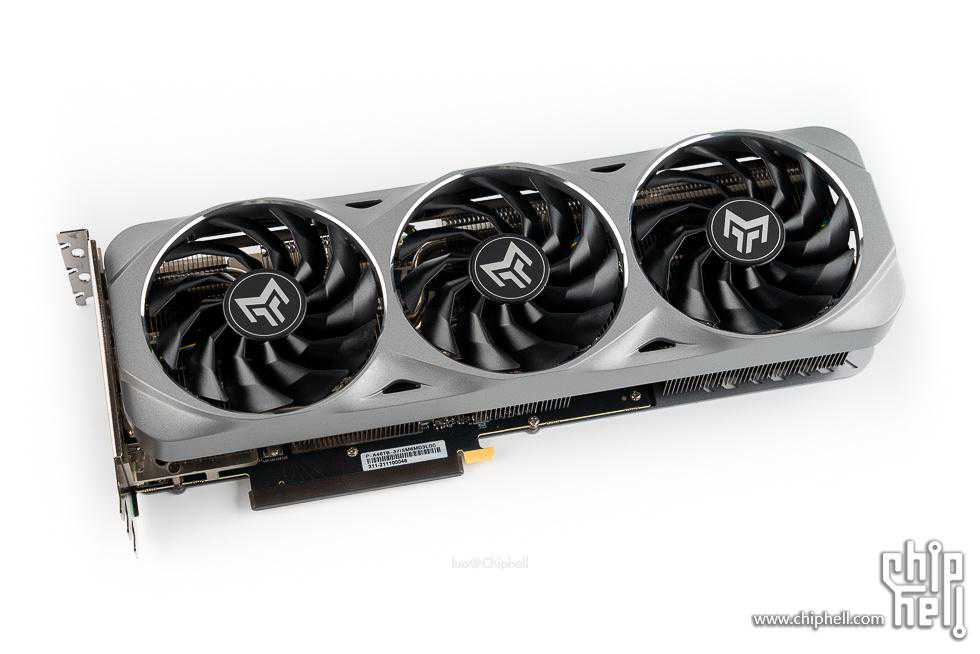

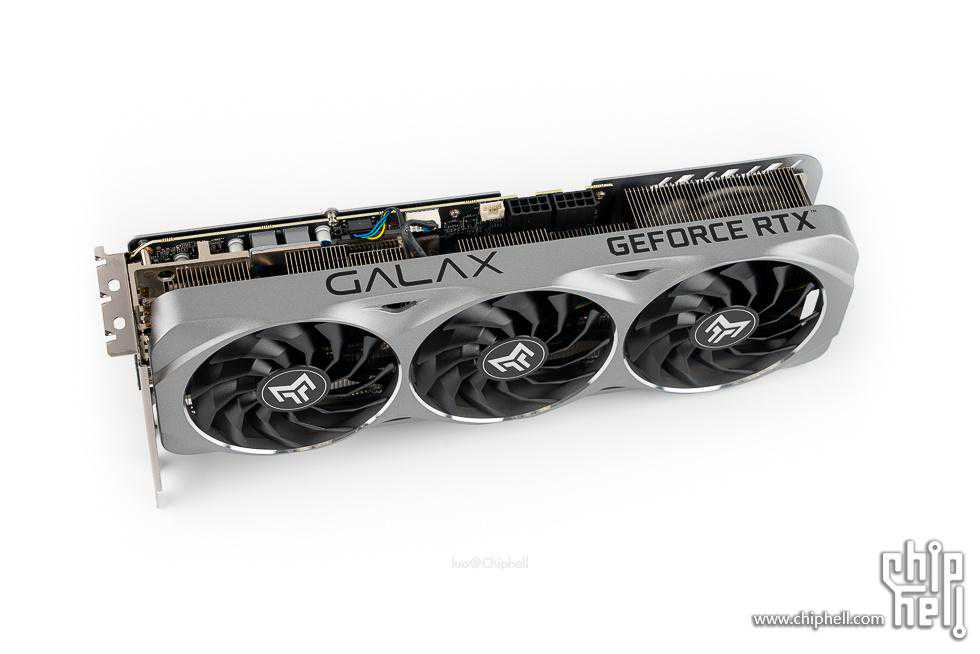

影驰GeForceRTX3070Ti金属大师OC，全金属散热风扇罩，整体银色配色，质感极佳。

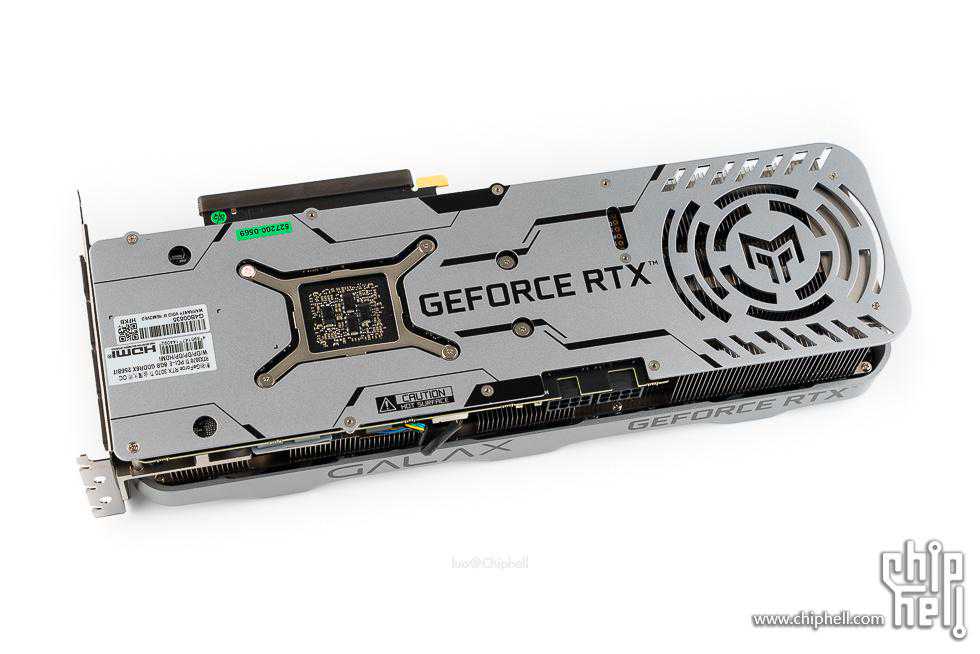

显卡金属背板，上面印有GeforceRTX字样，前部有贯穿风道设计。

影驰logo。

GEFORCERTX信仰文字。

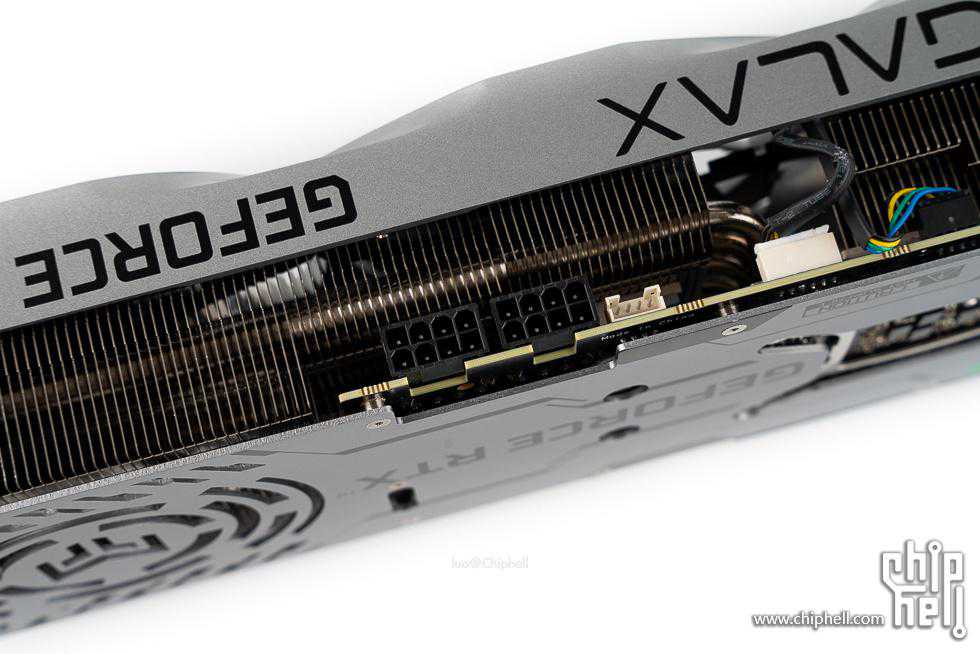

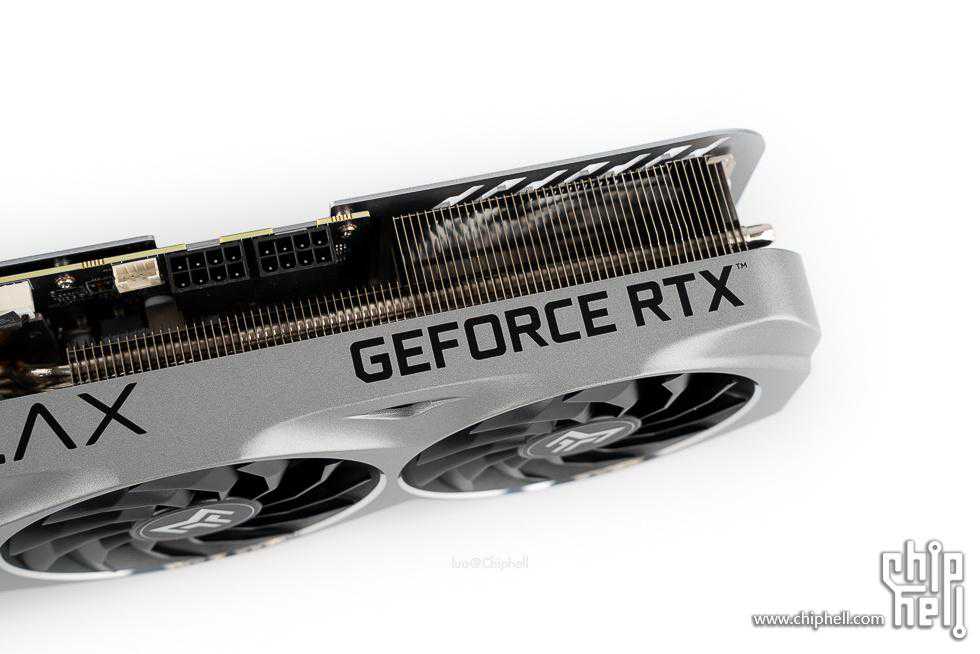

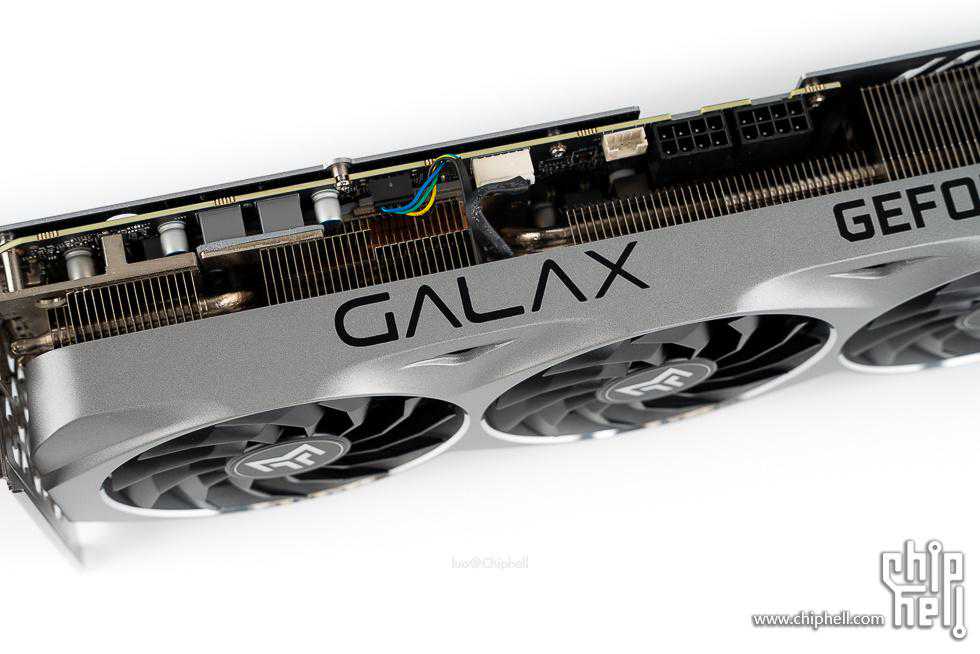

8pin+8pin显卡供电。

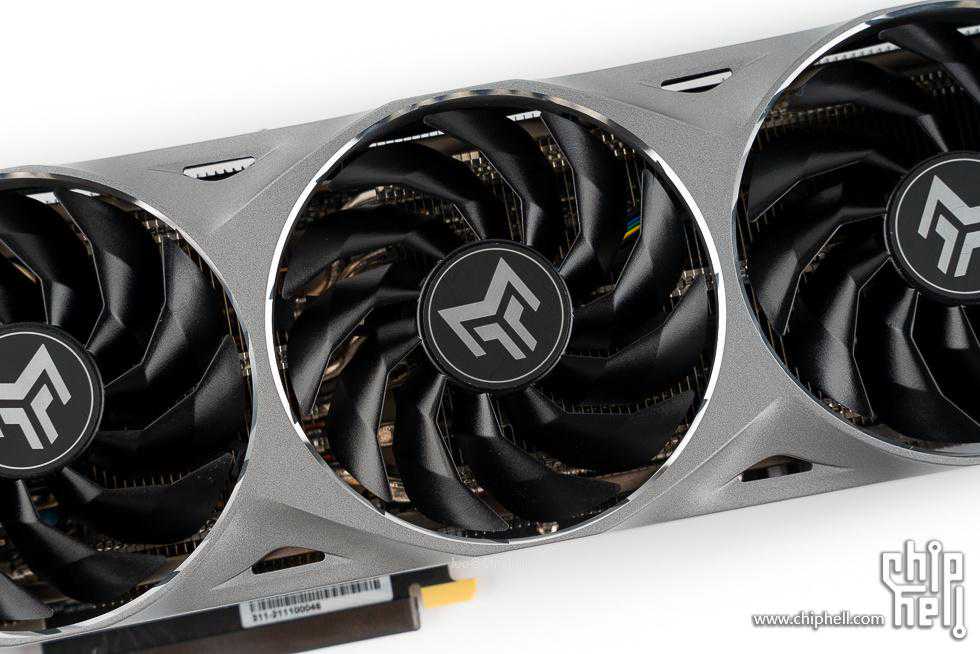

散热风扇细节。

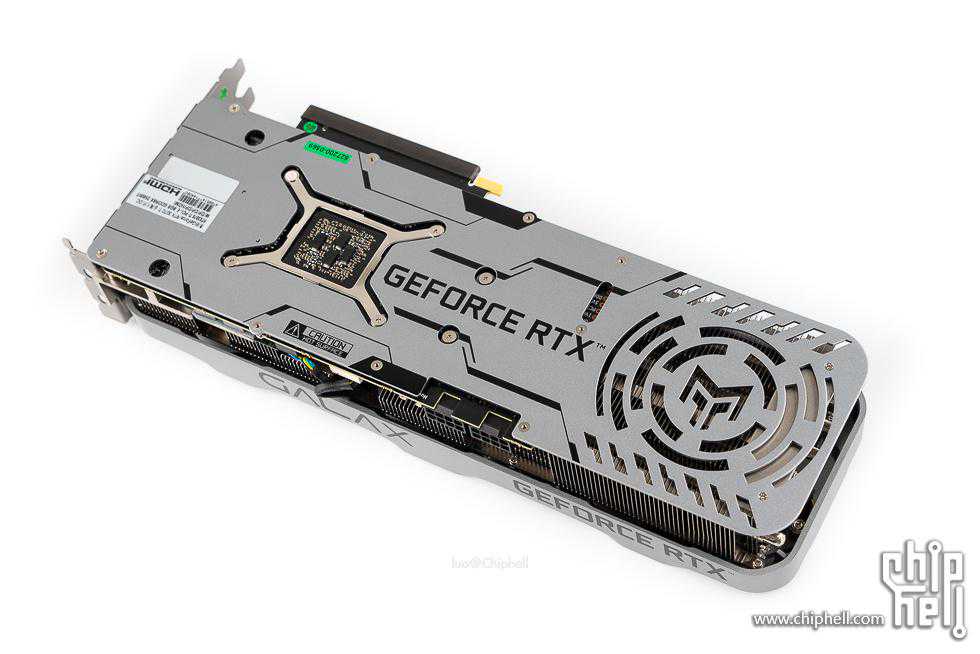

背板一览。

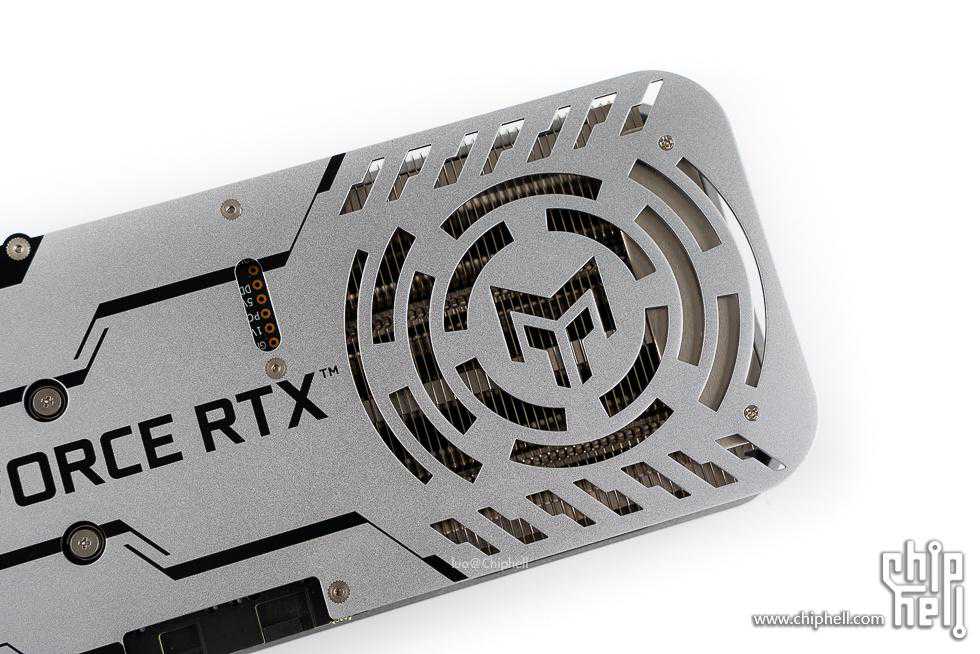

前部的贯穿风道，上方有金属大师系列的logo开孔。

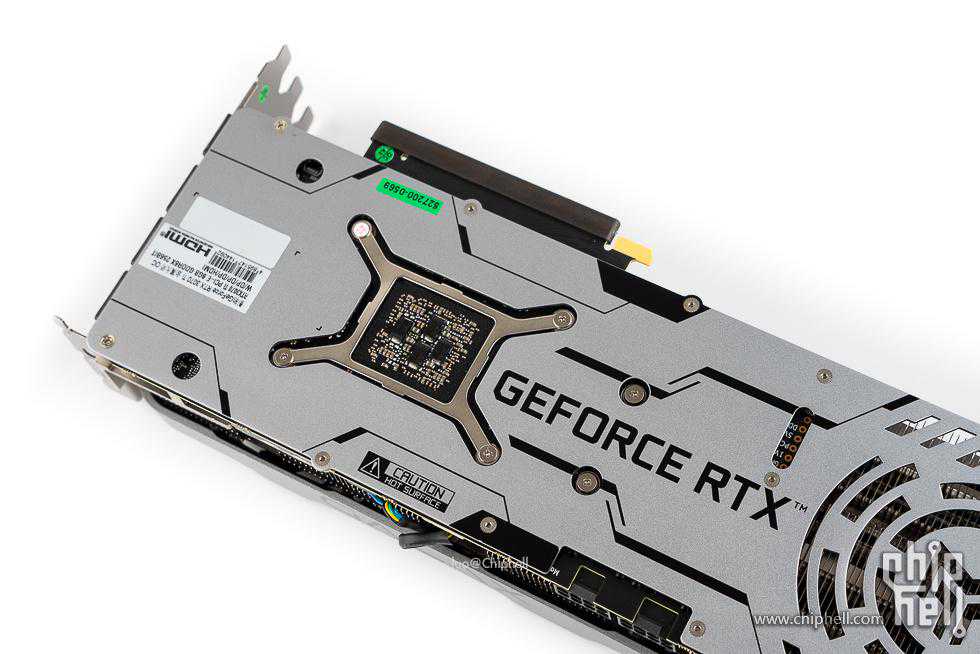

GPU核心背面。

显卡接口部分，包括3个DP和1个HDMI。

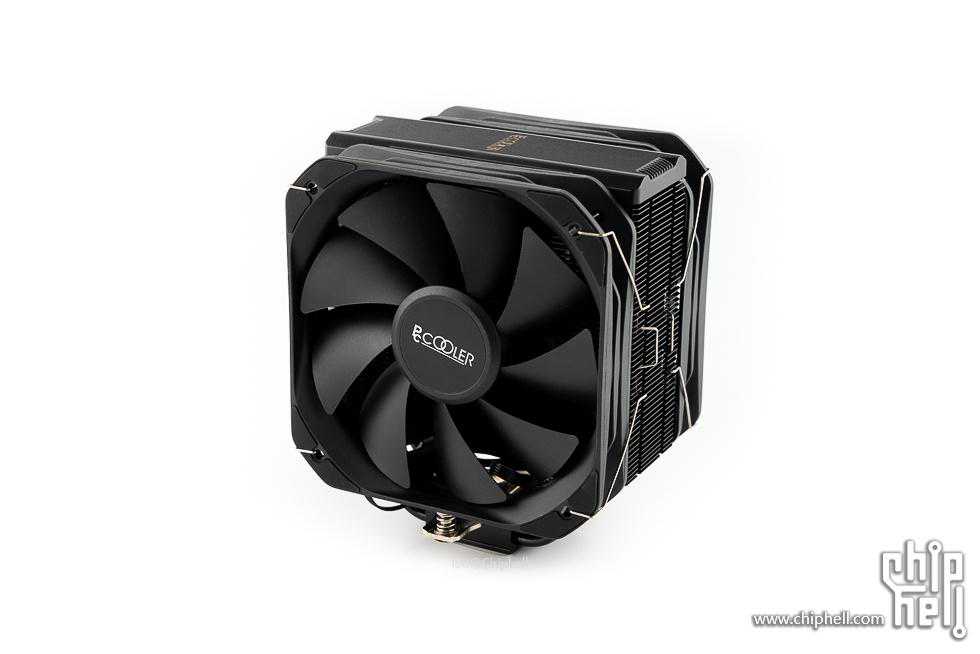

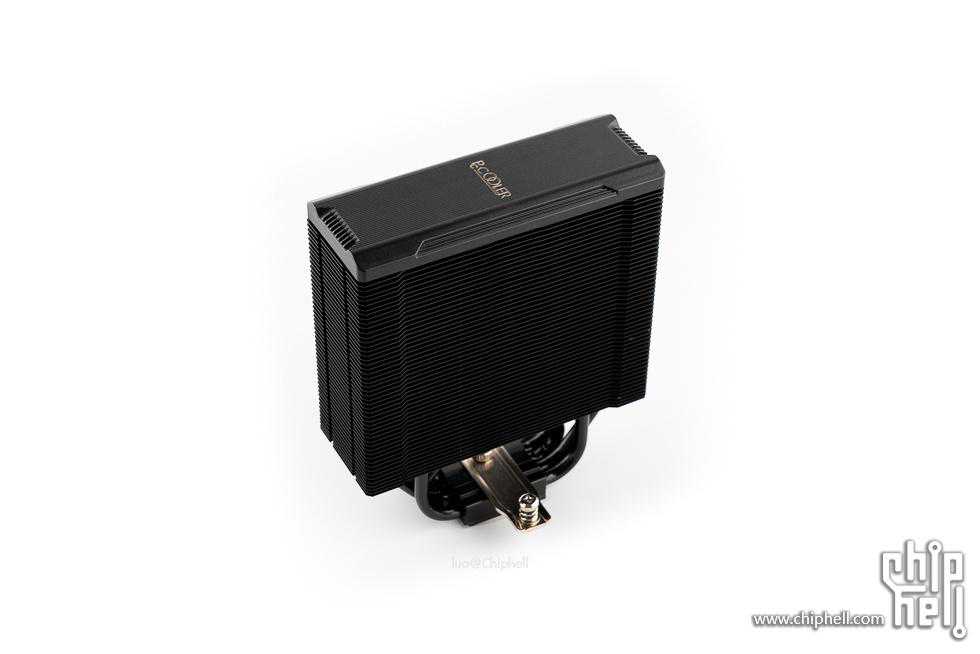

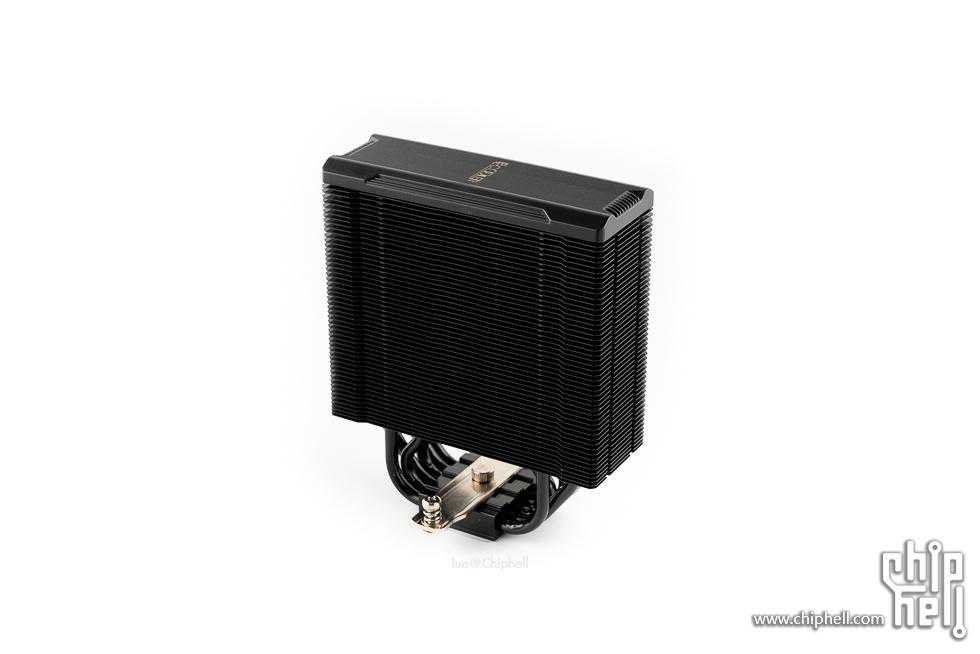

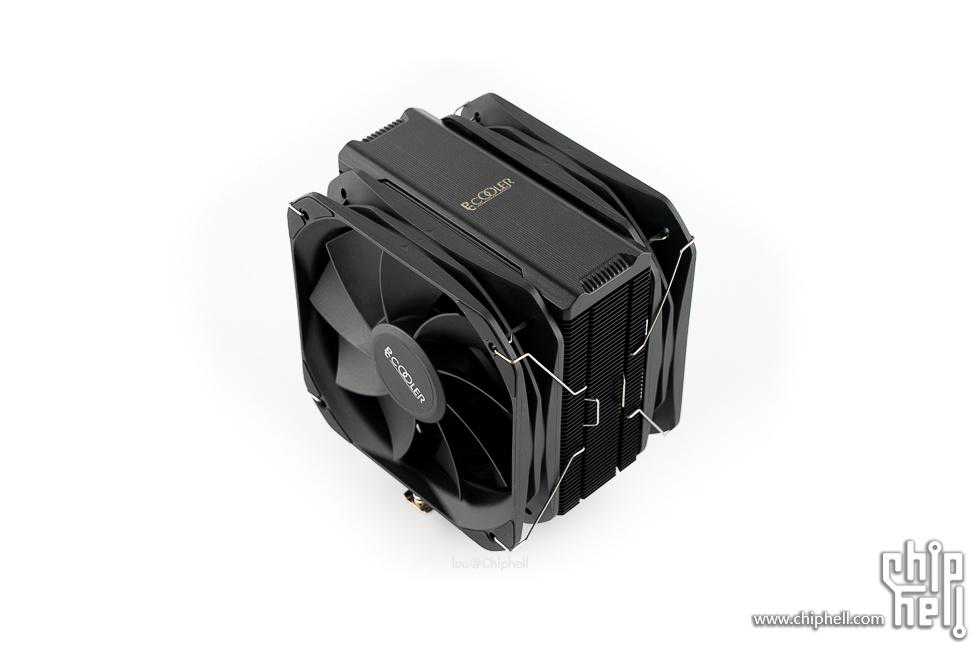

此次散热选用了超频三东海EX6000黑色，做工较为精致。

散热鳍片做了黑色喷漆。

散热器正面。

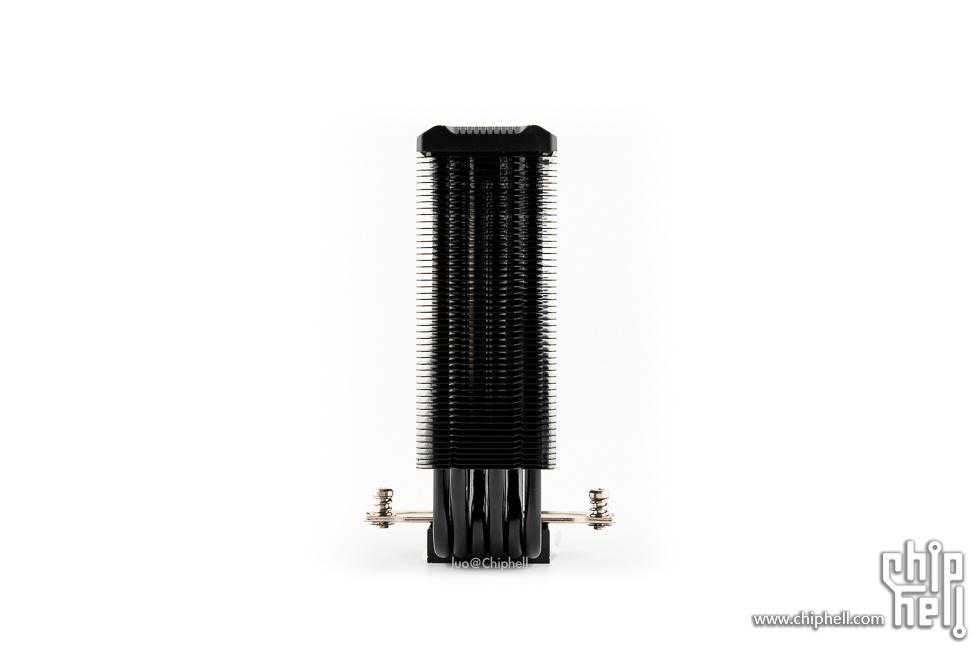

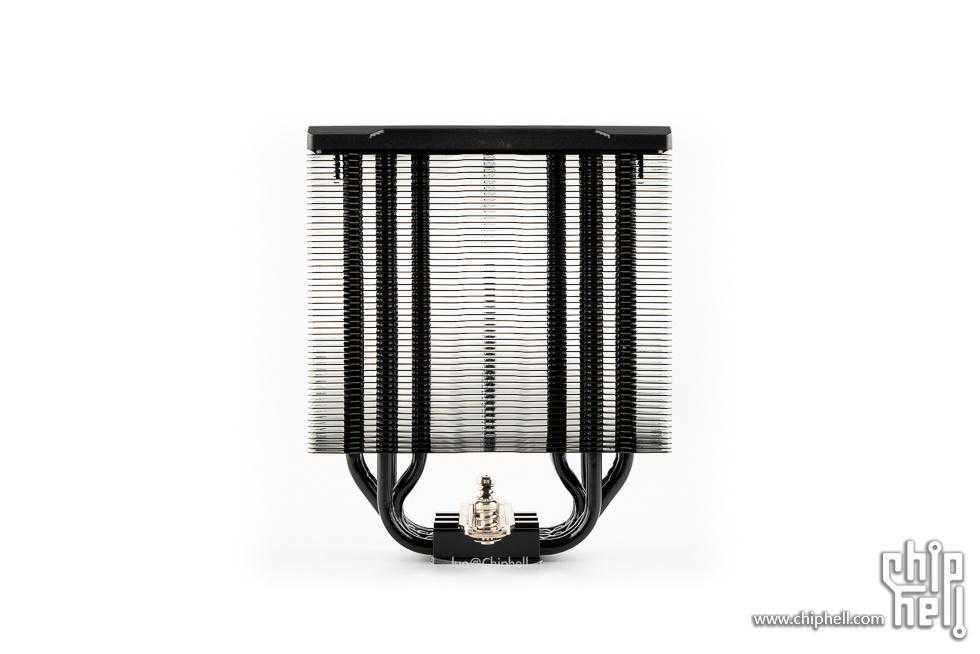

散热器侧面。

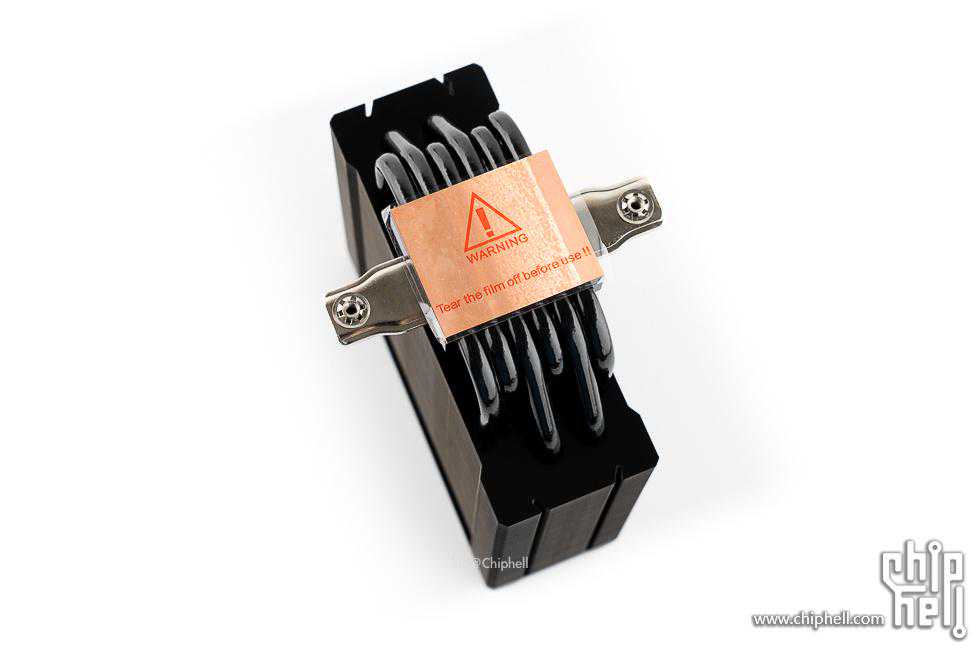

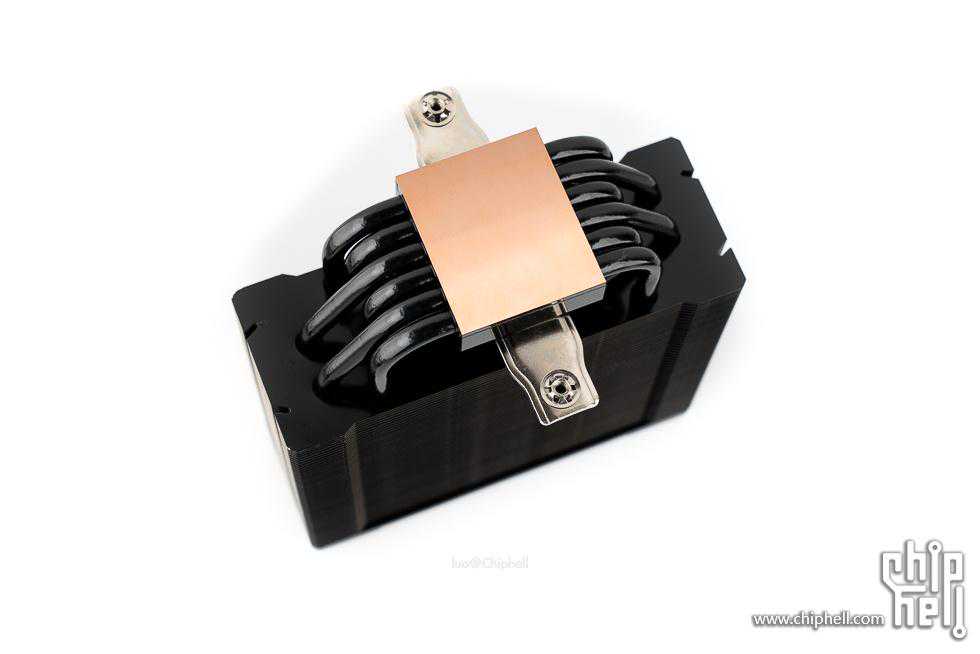

散热器底部，可以看到6根热管，并且使用了纯铜底座，贴有保护膜，使用前需要撕掉。

铜底。

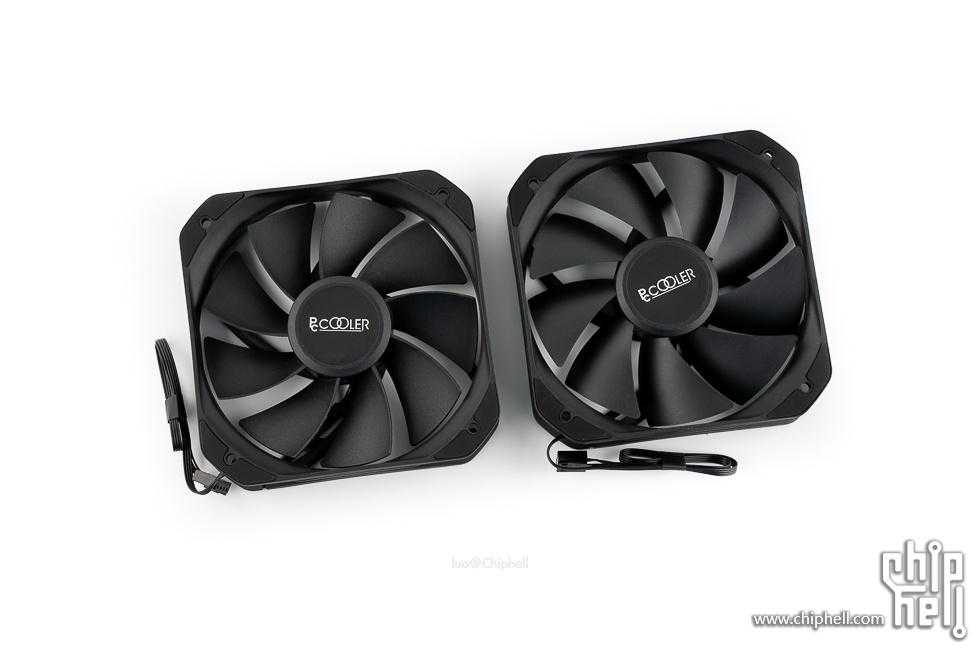

EX6000带有两把13cm的风扇，能实现较大的风量风压，并且保持较低的运行噪音。

安装好风扇，整体颜值不错。

将散热器安装到主板上。

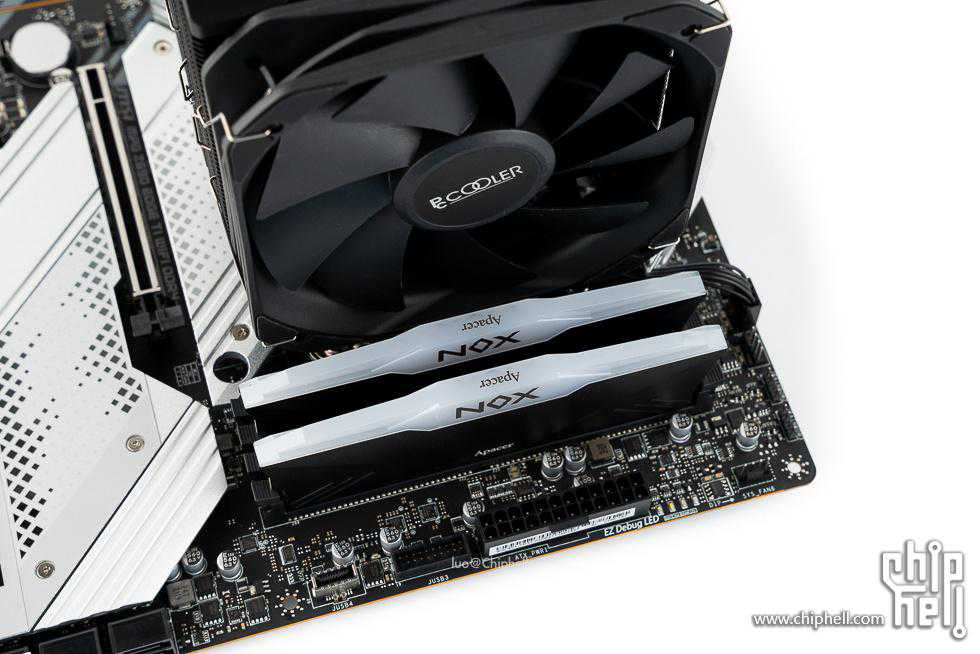

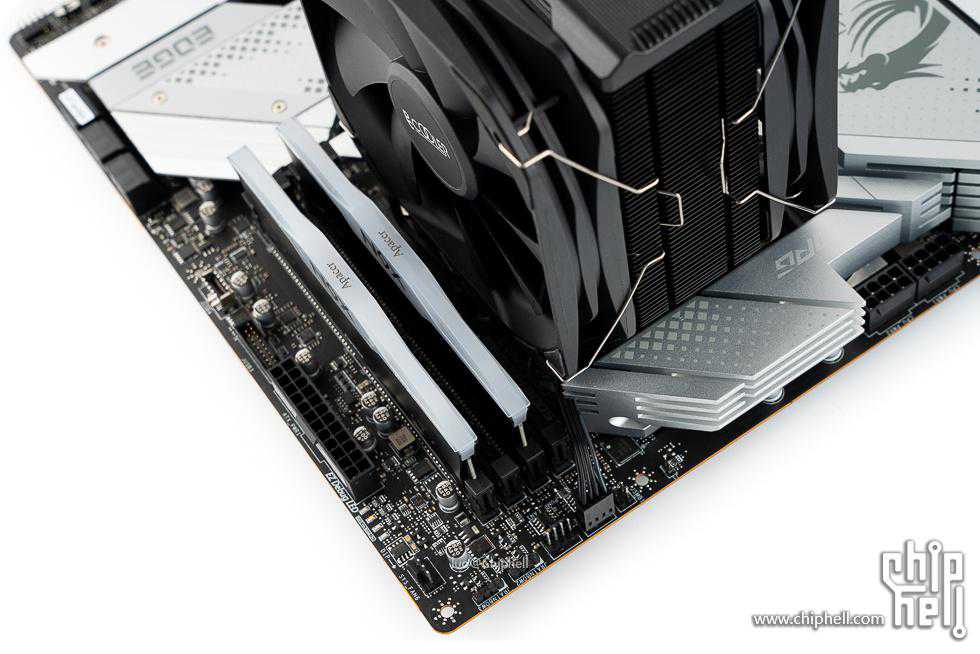

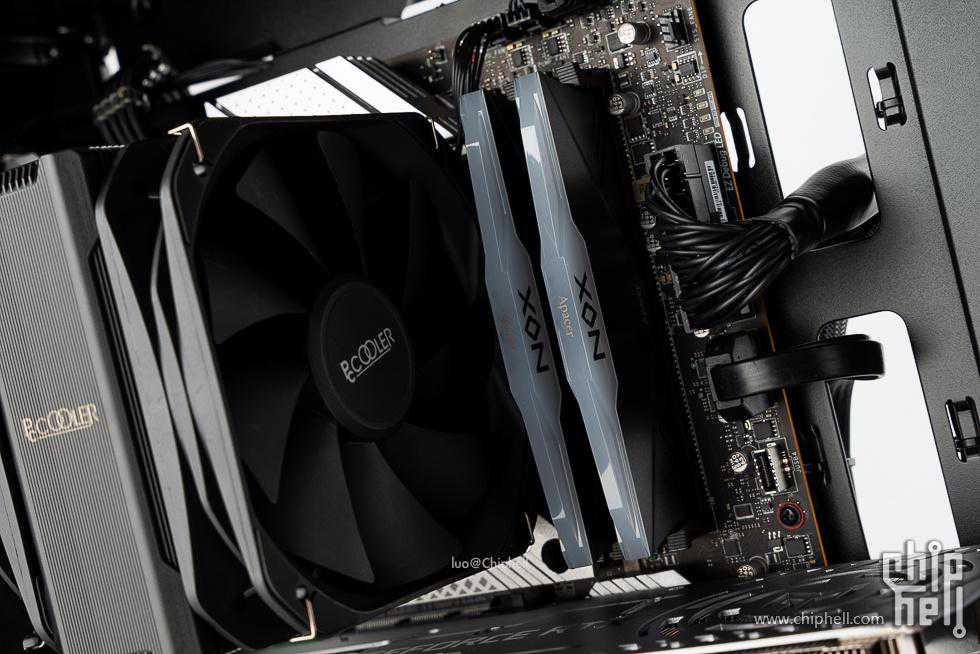

内存兼容性方面不错，不会遮挡高马甲内存。

假组上显卡，平台完成。

安钛克HCG850Gold，采用全日系电容，带有10年质保，能放心使用。

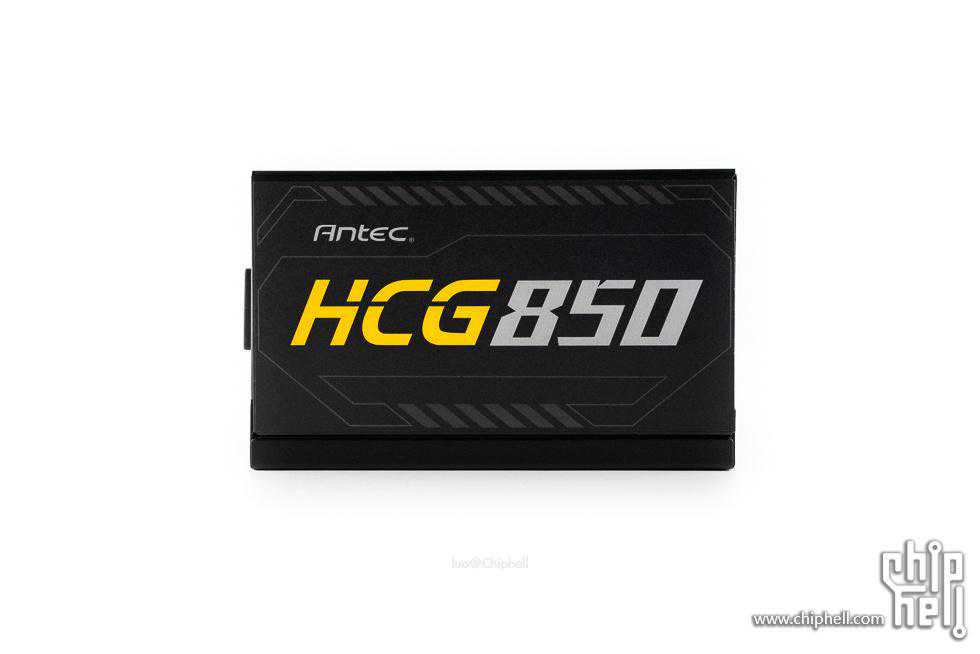

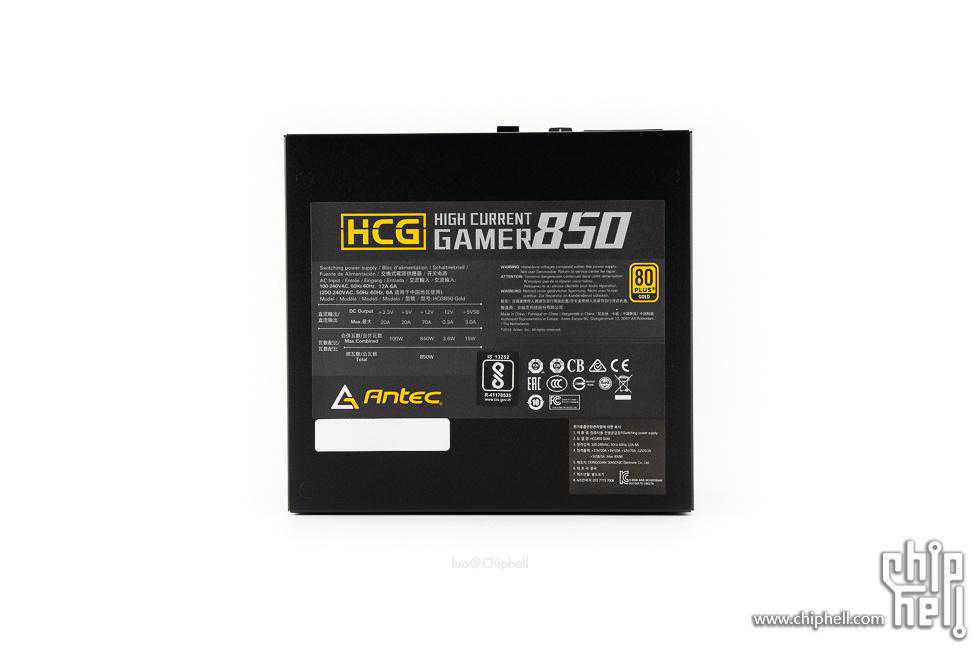

电源侧面贴有HCG850的型号贴纸。

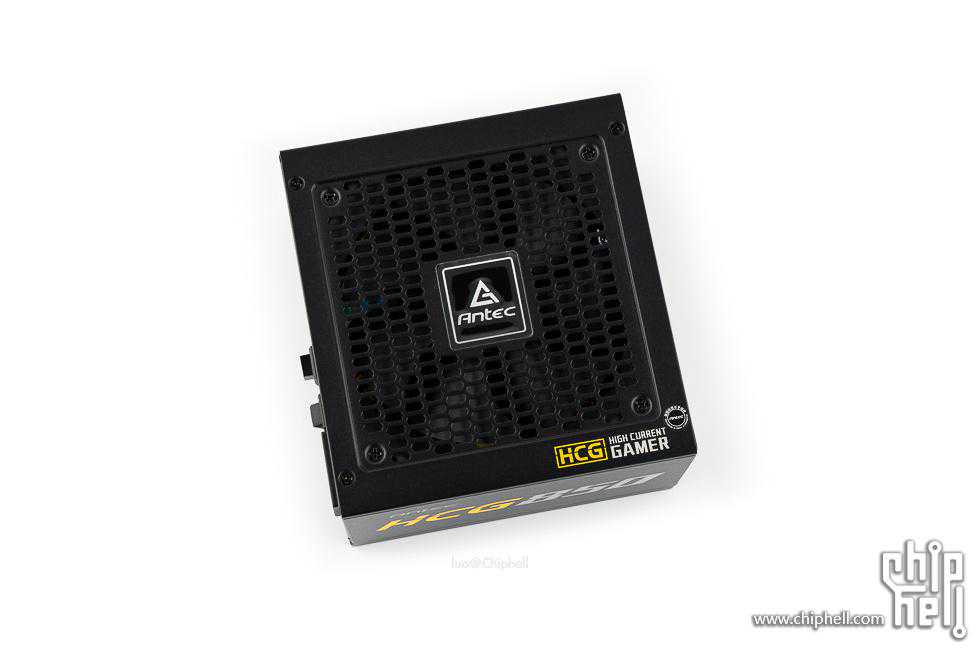

风扇侧，中间有安钛克的logo。

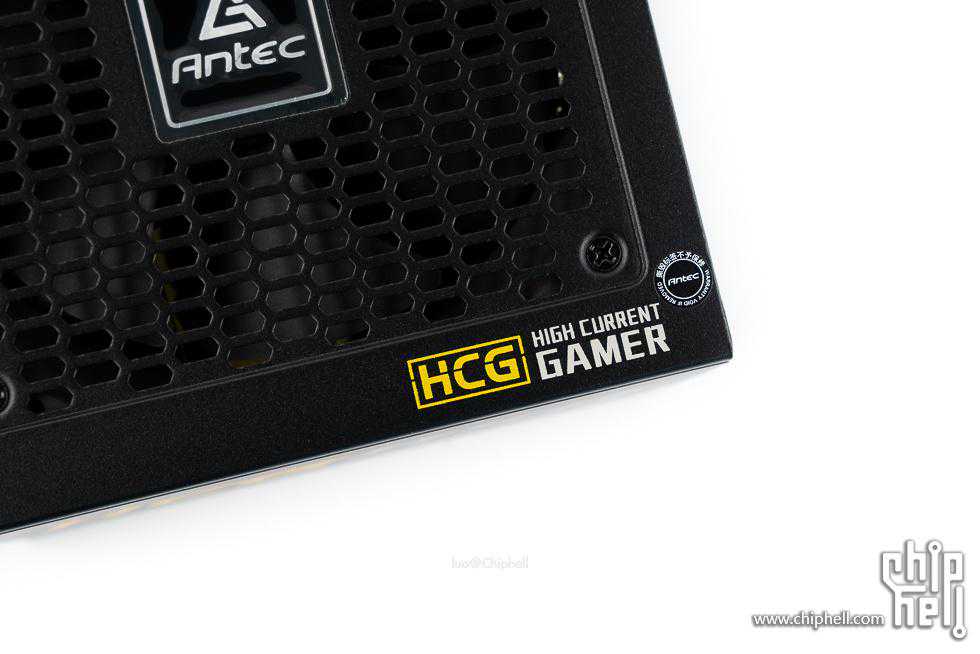

HCG系列。

输入接口侧，可以看到大面积的散热开孔，风扇模式按钮也位于此处。

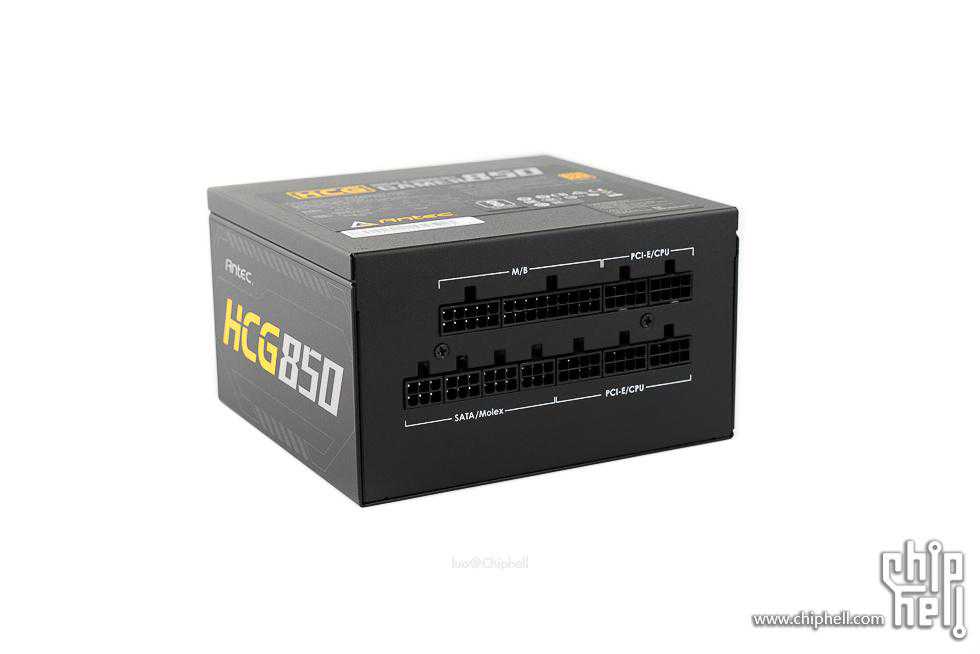

全模组接口部分，布局规整，数量丰富。

DARKPHANTOM（DP）作为安钛克夜影系列，与安钛克之前的FLUX系列机箱共同构成了两大电竞机箱系列。该系列机箱在保证有足够的散热条件下，并未搭配更多的风扇，因此提高了DIY爱好者对装机配件搭配的自由度。此次使用的是安钛克DP503雷电，性价比不错，做工用料并没有缩水，同时还有不少细节设计。

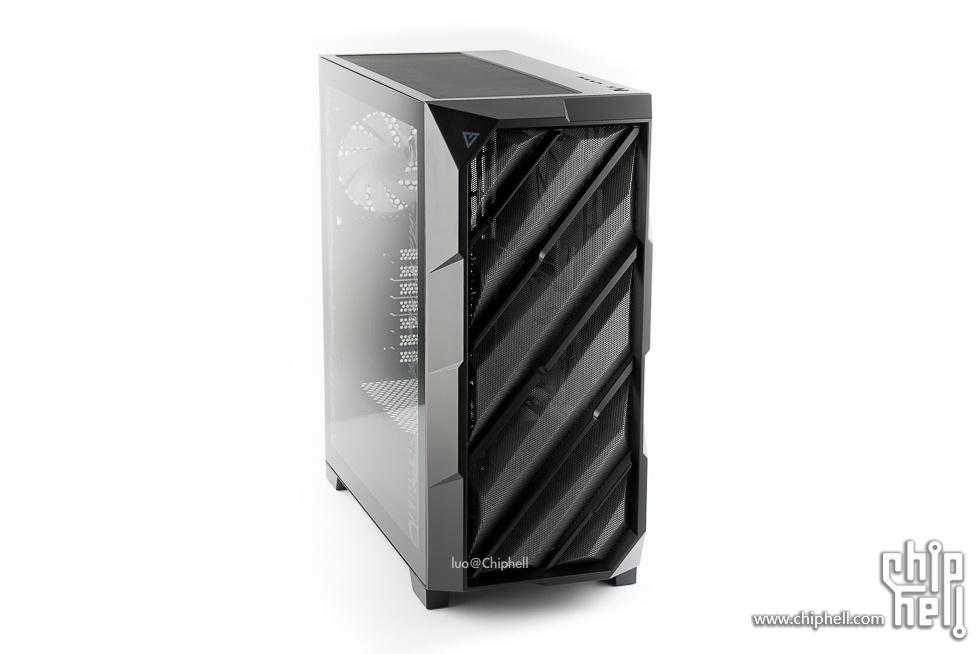

45°视角，较为有设计感的前面板，采用冲网工艺，全径滤尘设计，风量有保障，机箱左侧采用了钢化玻璃侧板。

右侧板为钢板。

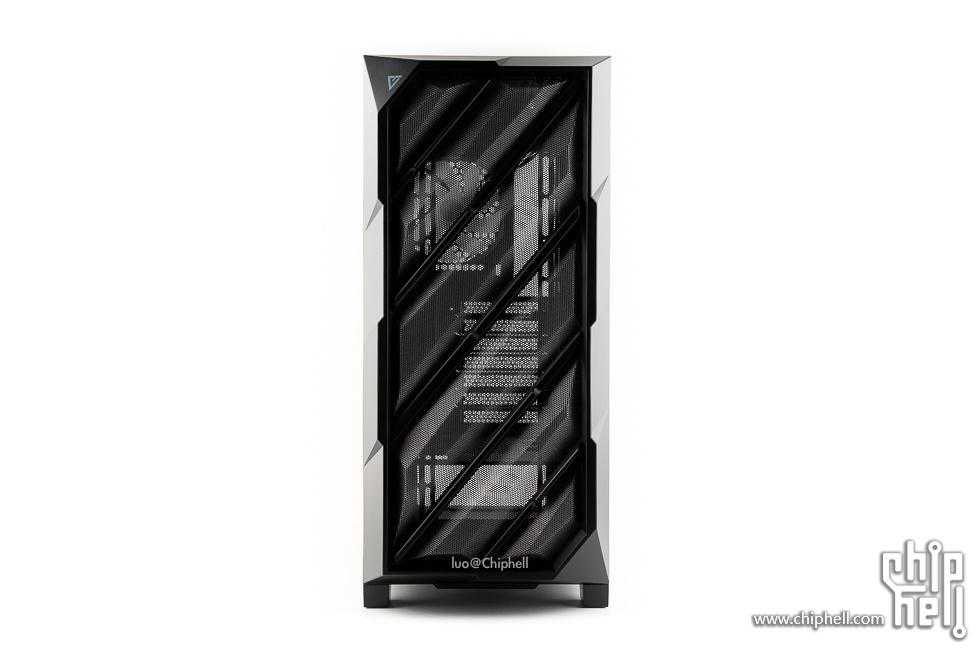

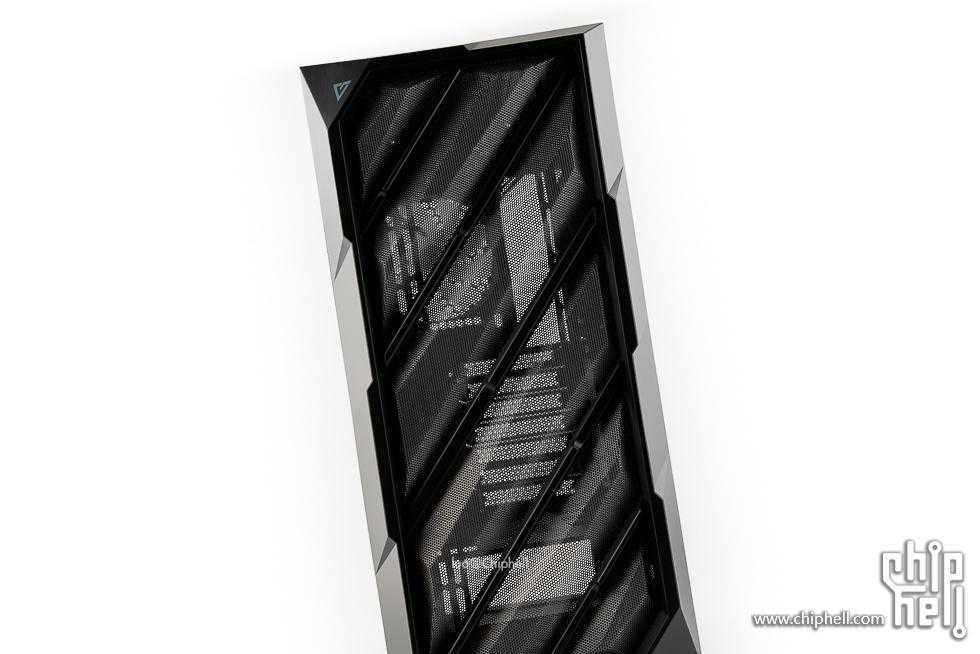

机箱正面，面板类似雷电形状。

机箱背面，标准的电源下置设计。

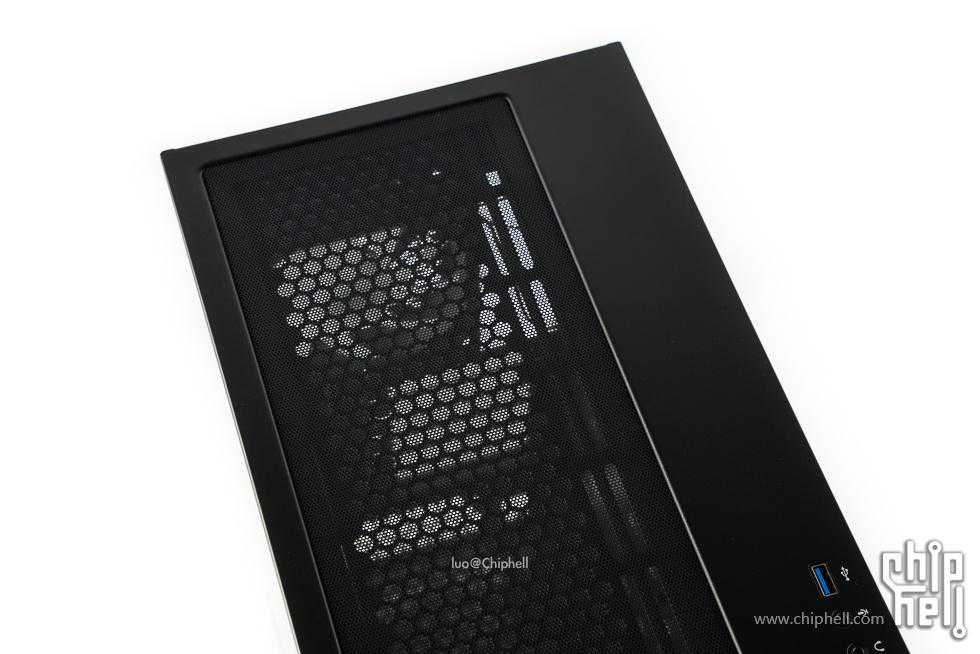

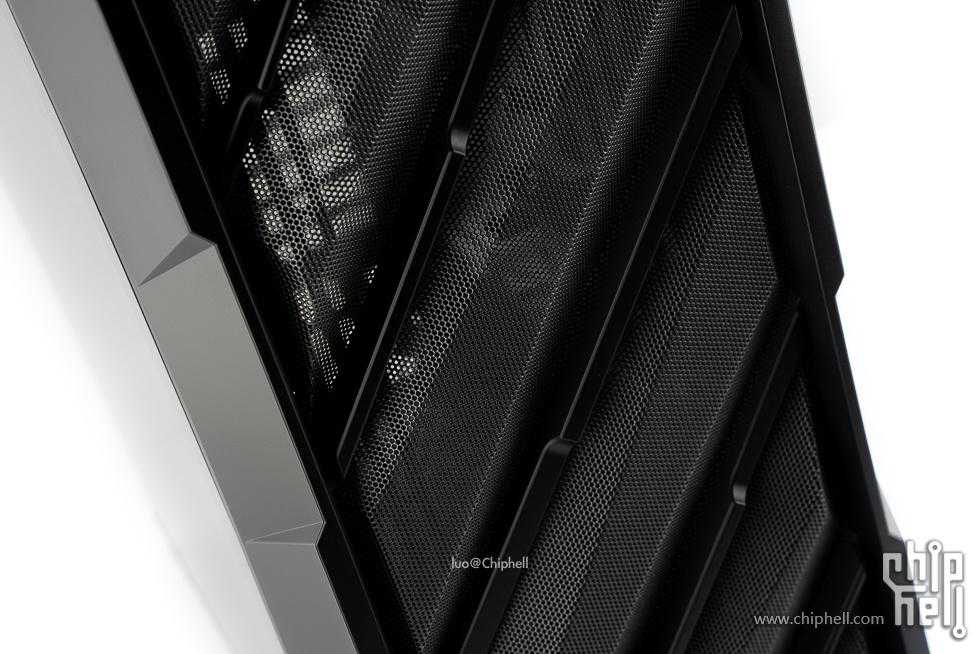

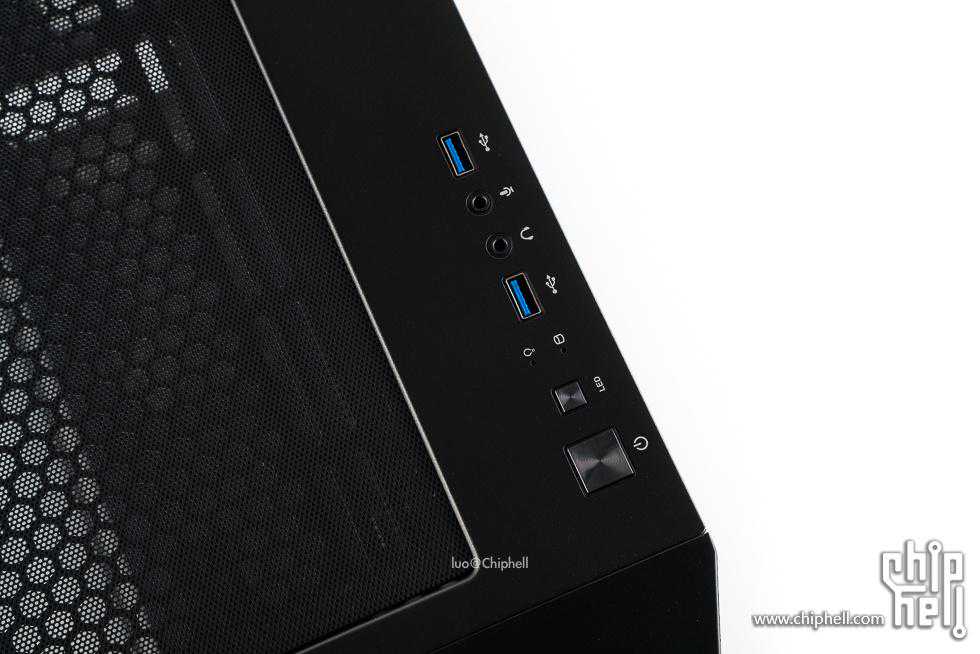

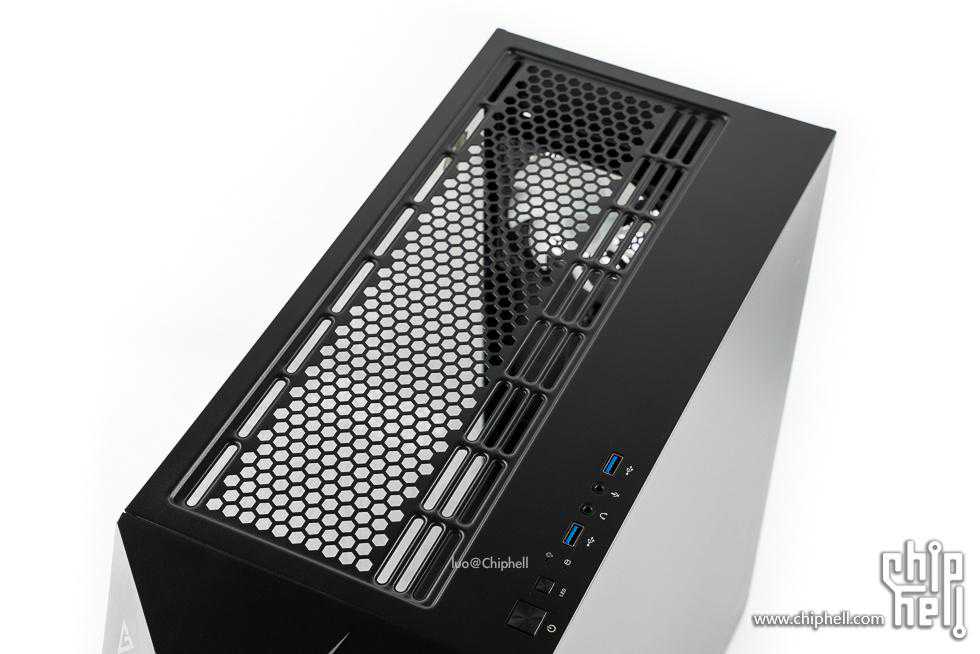

前面板细节。

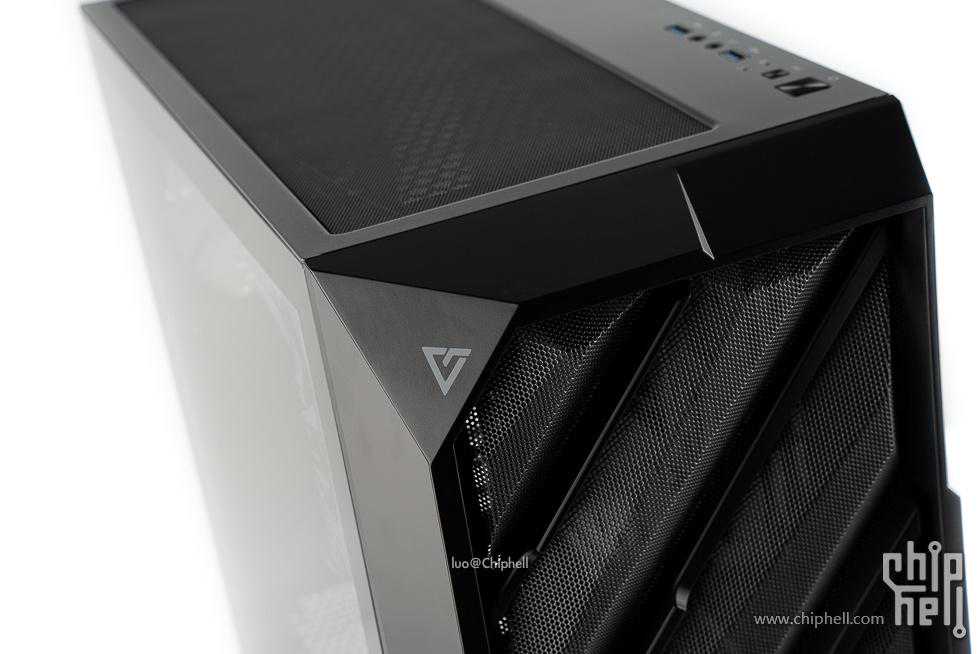

前面板左上角有一个安钛克的logo。

面板设计细节。

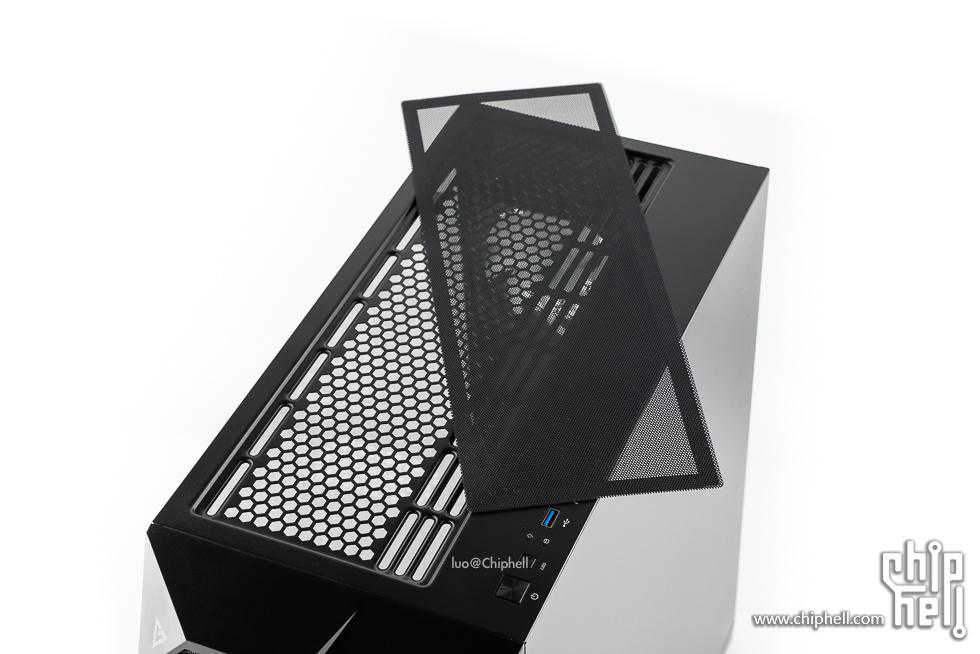

滤网可以方便拆卸进行。

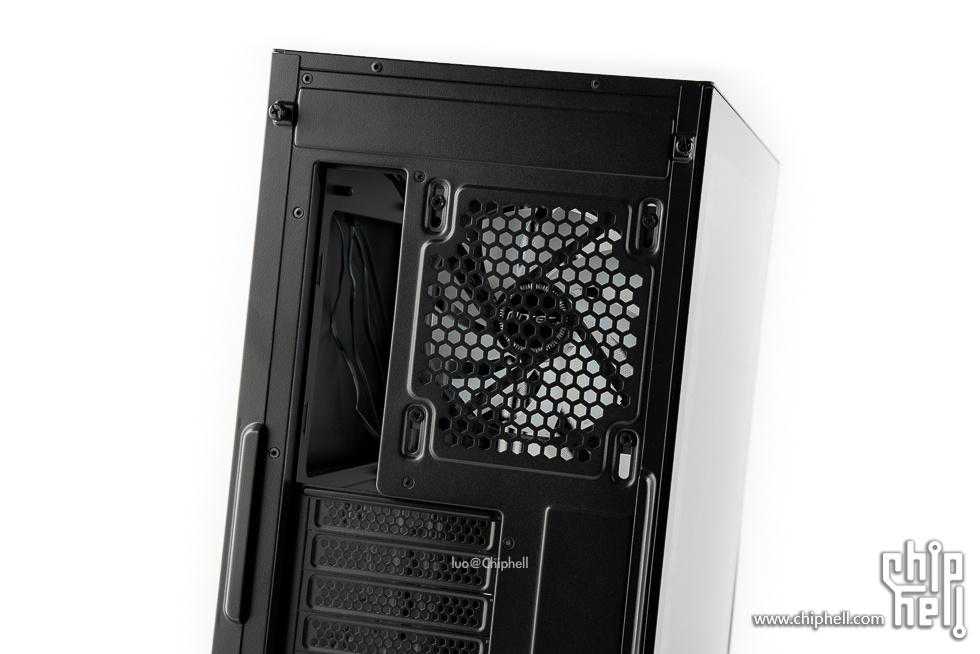

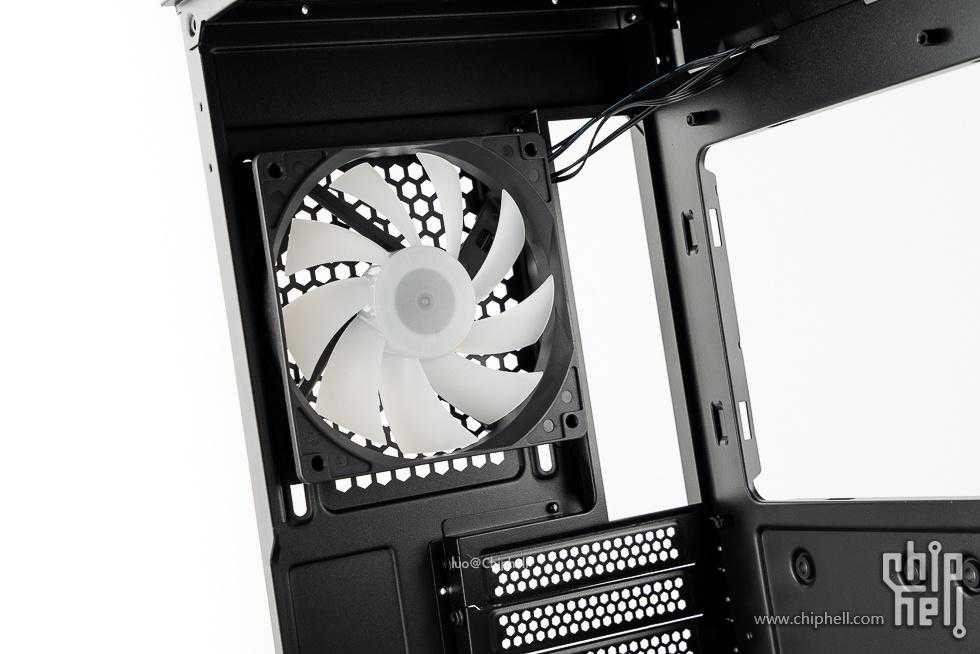

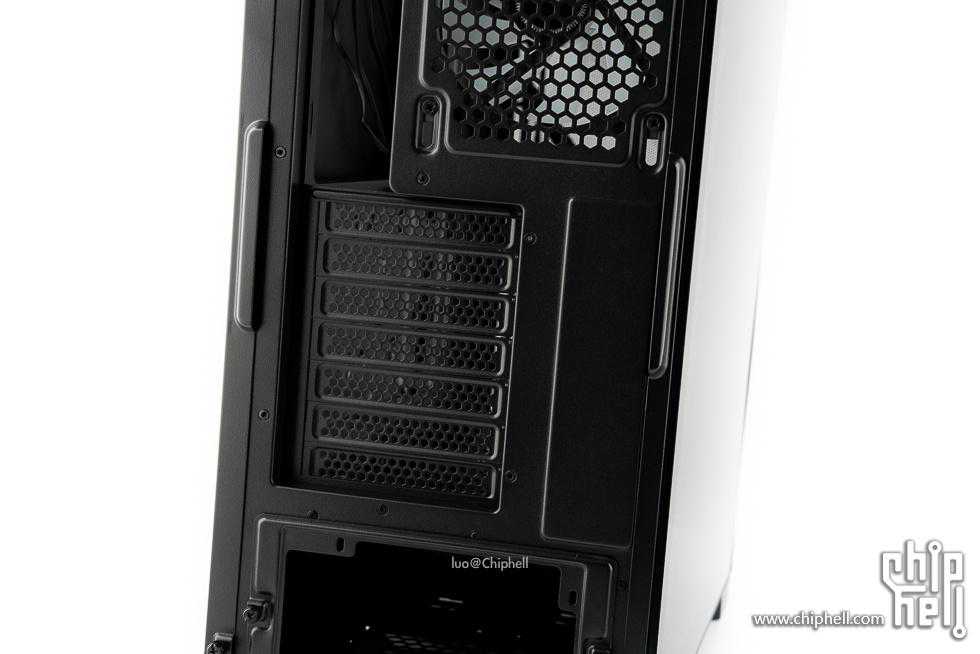

机箱尾部，上方为后置12cm风扇位，预装了一把支持ARGB的12cm风扇。

7个PCI插槽。

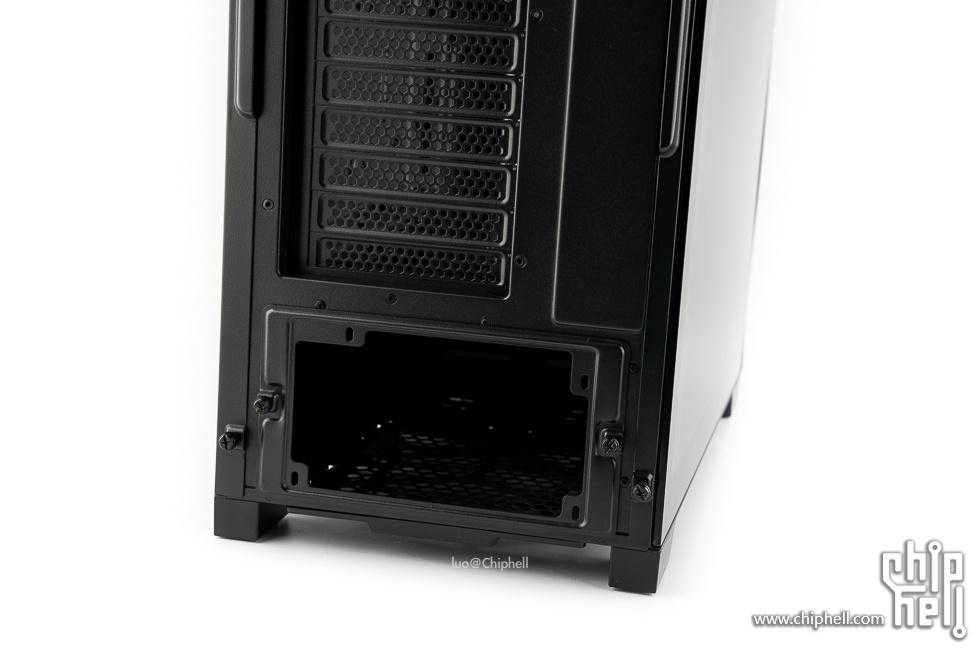

底部为电源位，有一个电源安装框架，支持电源后部插入安装，方便接线。

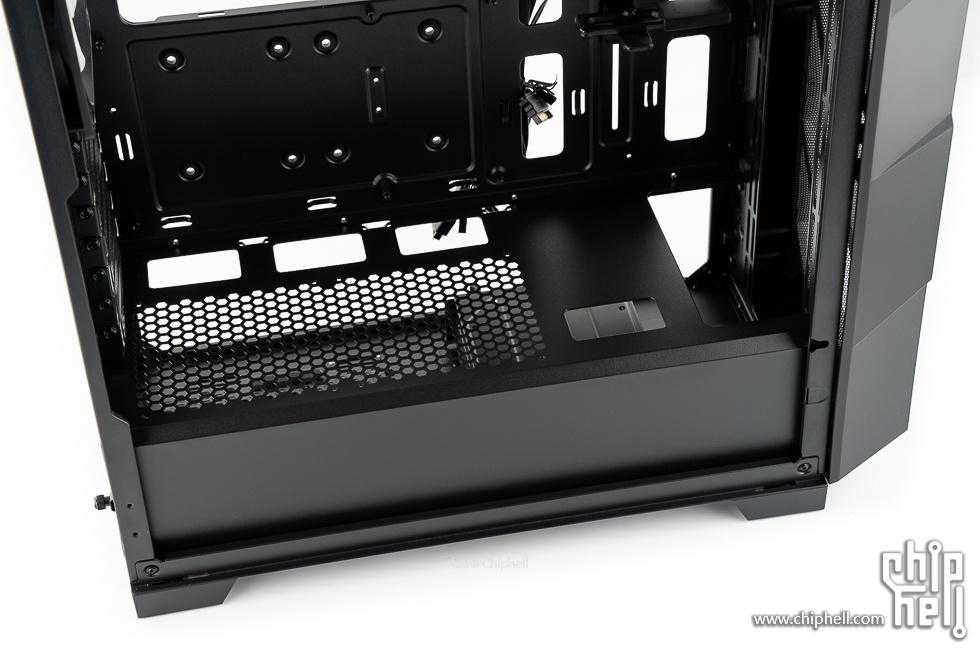

机箱底部一览。

机箱脚垫。

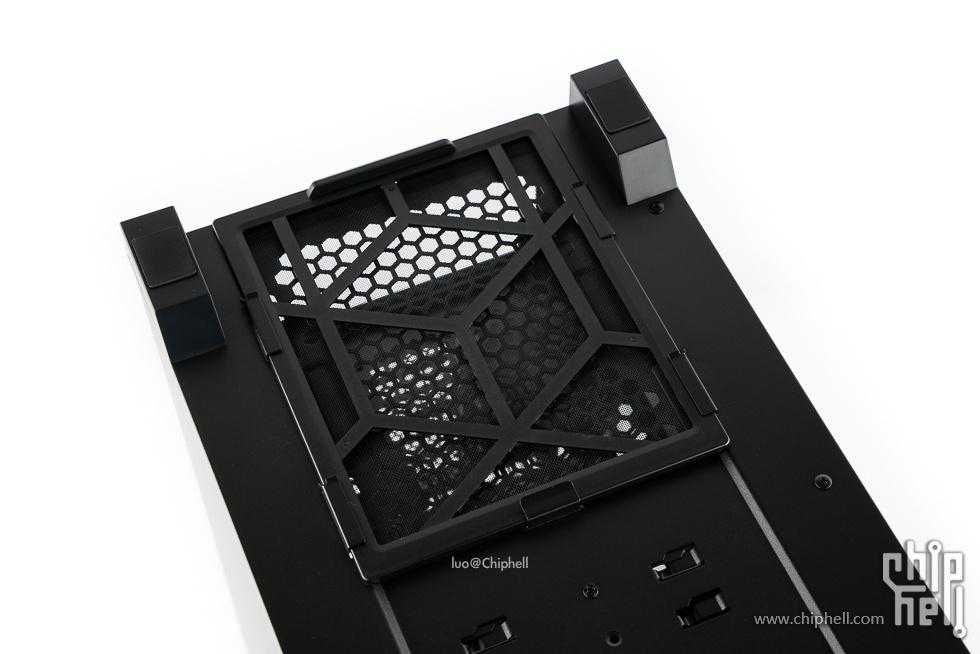

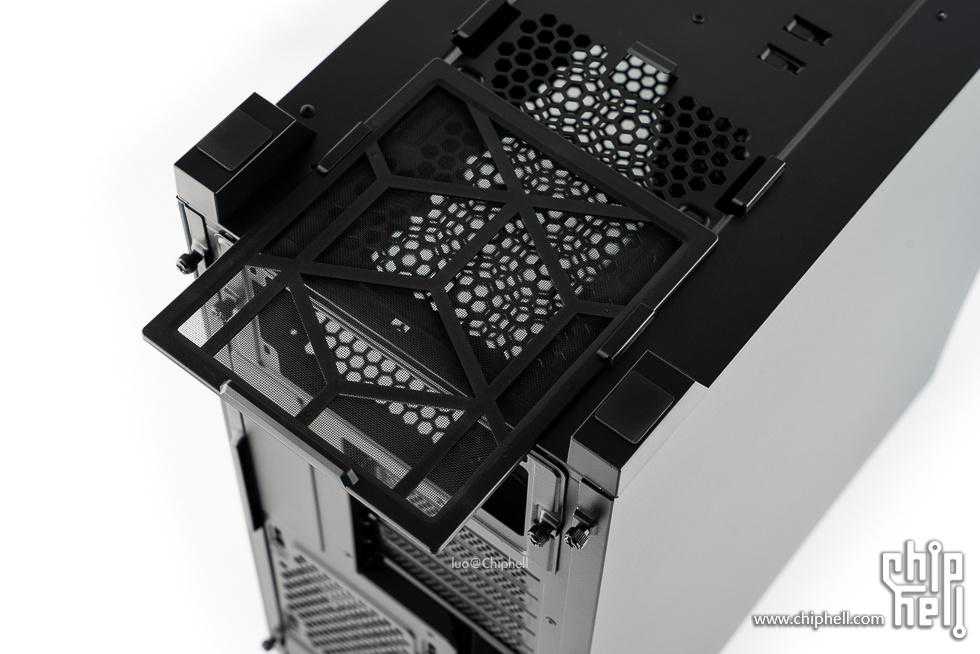

电源位的抽拉防尘网，可以拆卸进行清洁。

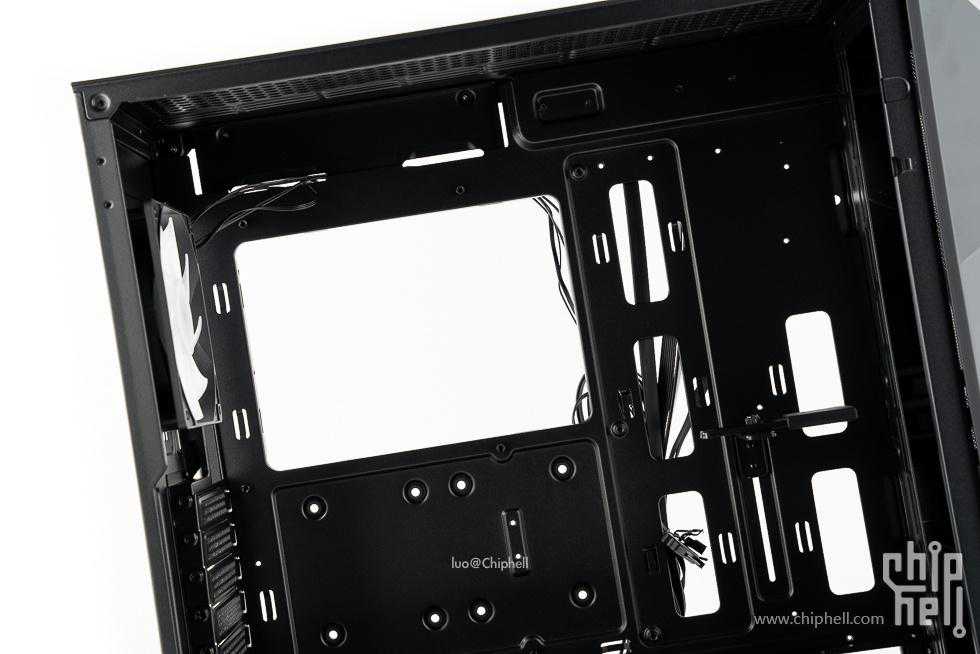

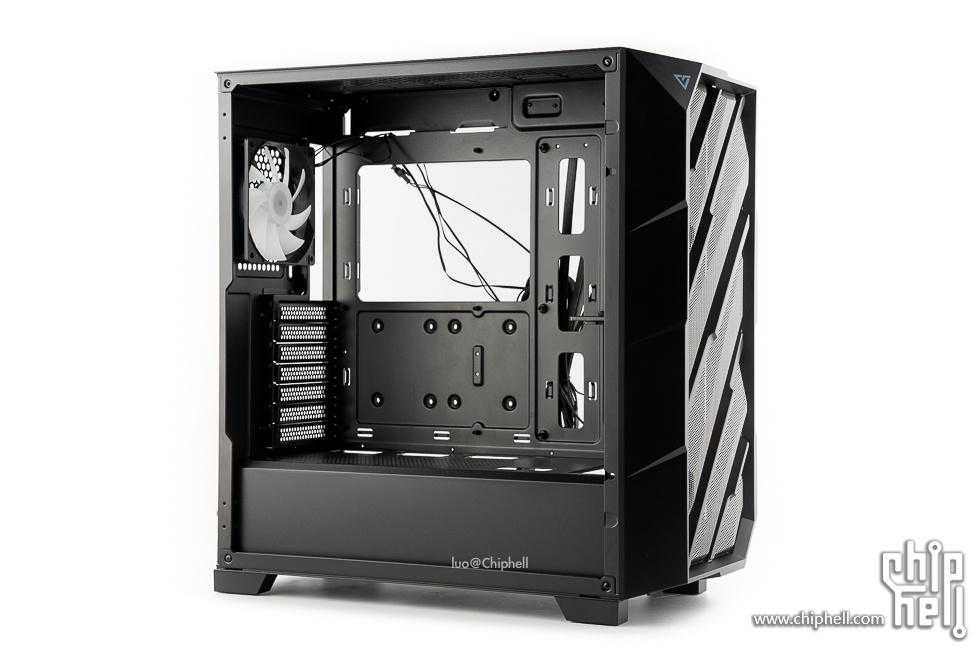

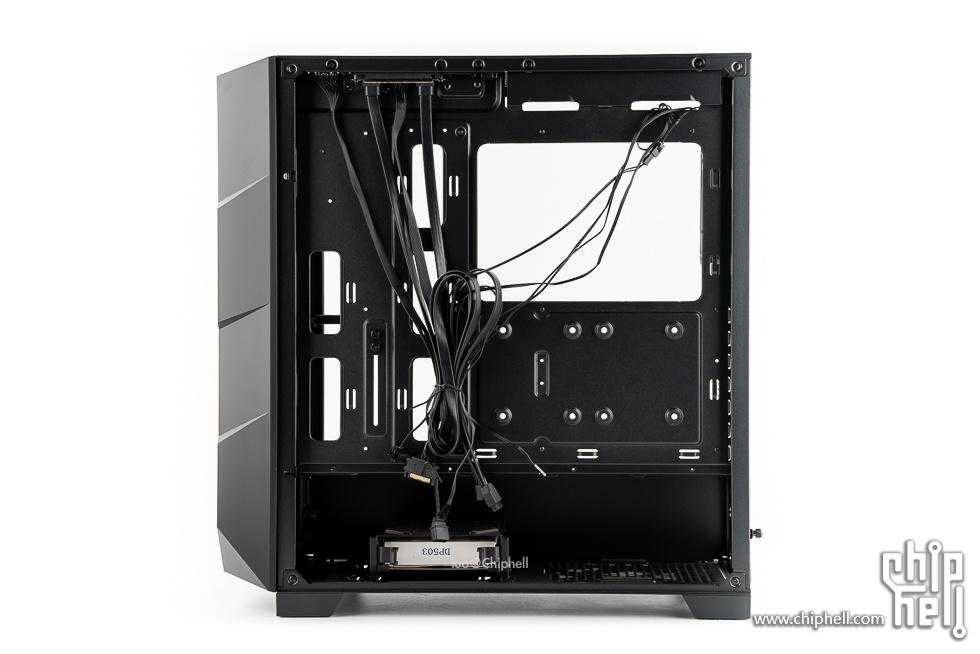

拆卸掉左右侧板后，机箱侧面一览。

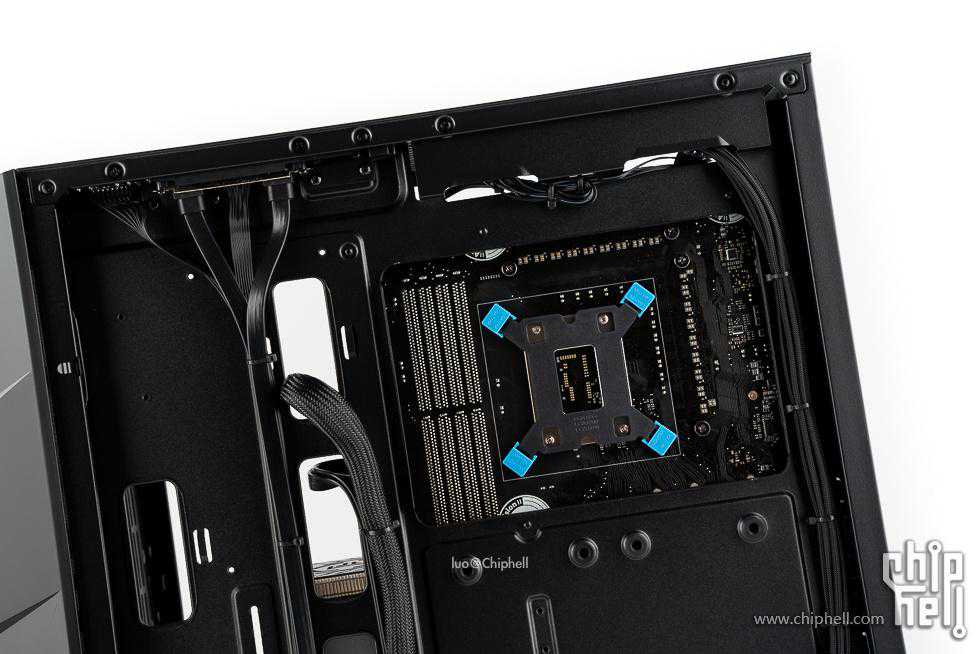

主板位，支持ATX规格，散热器部分开孔较大，更换散热器很方便。

机箱尾部的12cmARGB风扇。

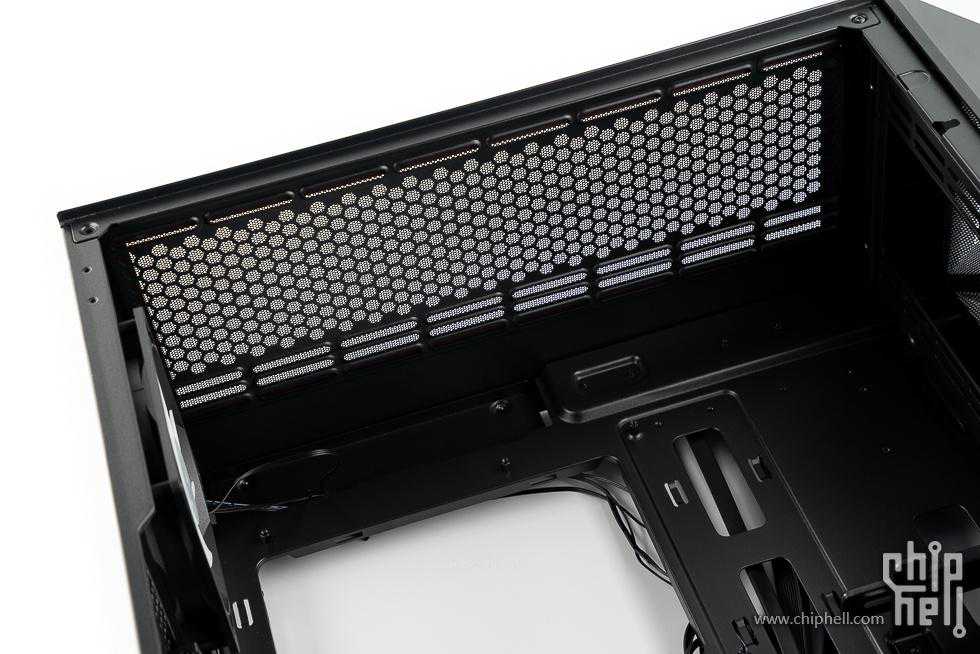

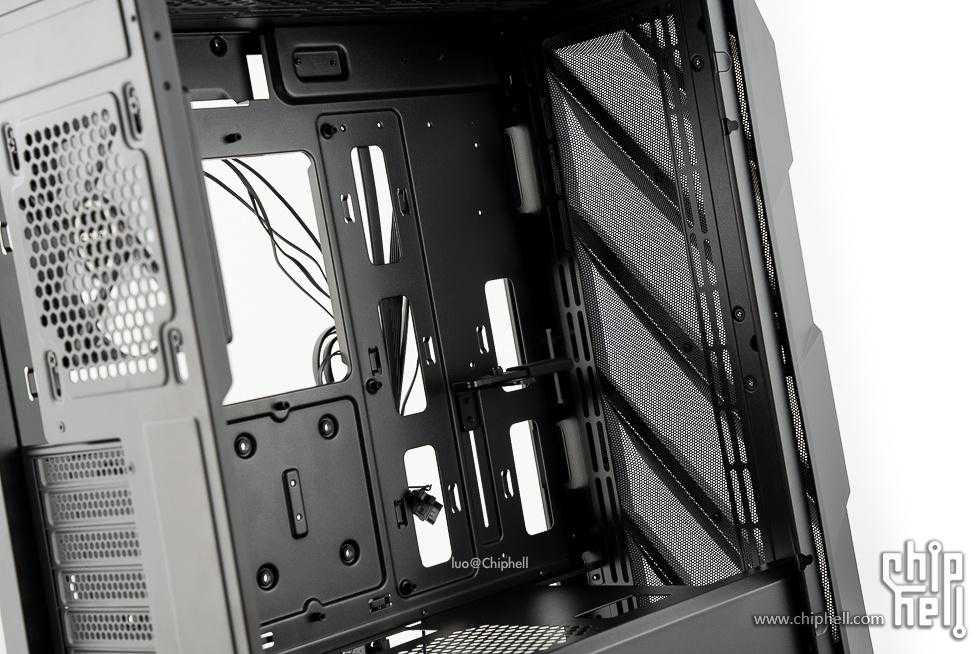

机箱前部，支持360/280冷排安装。

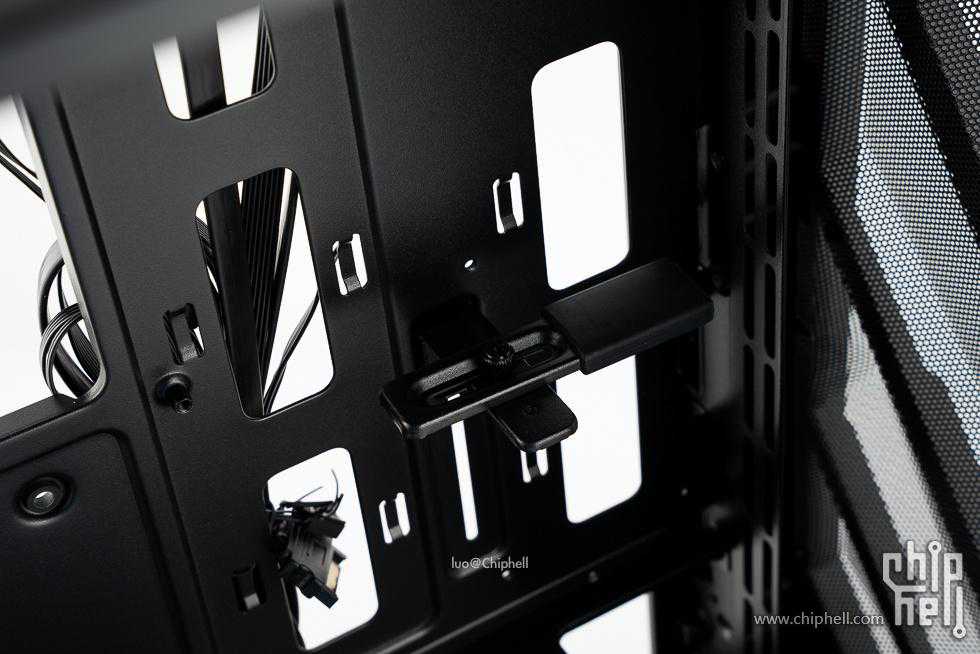

机箱贴心的设计了一个显卡支架，并带有胶套，防止划伤显卡。

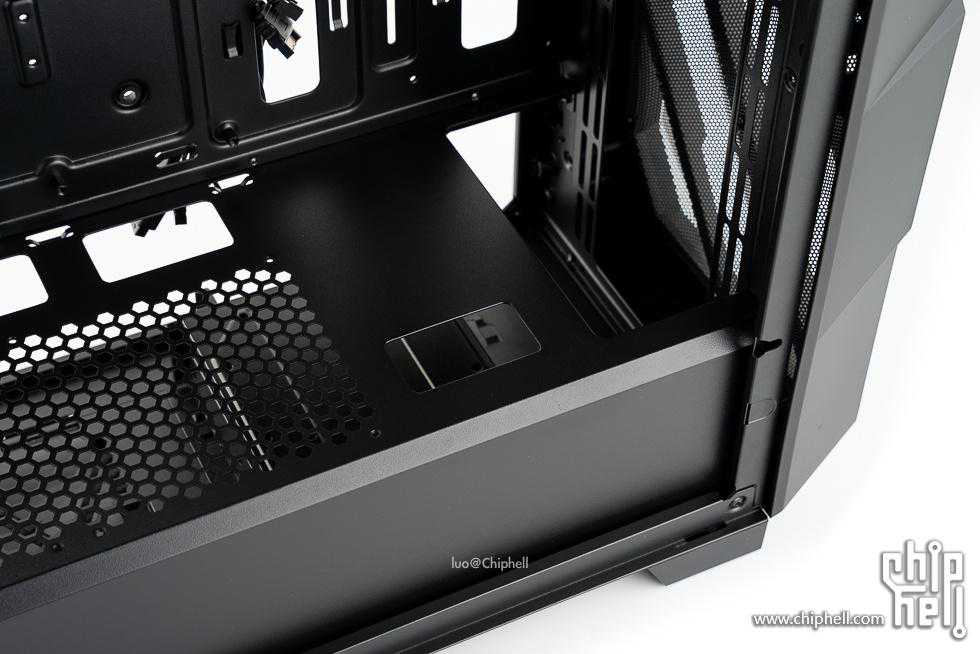

显卡供电专用的走线孔。

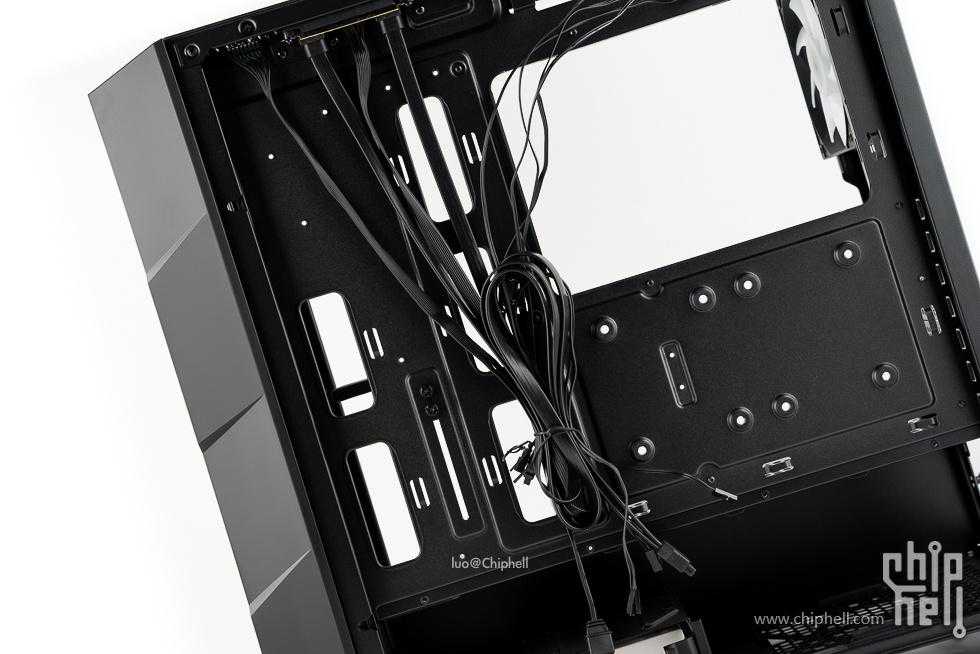

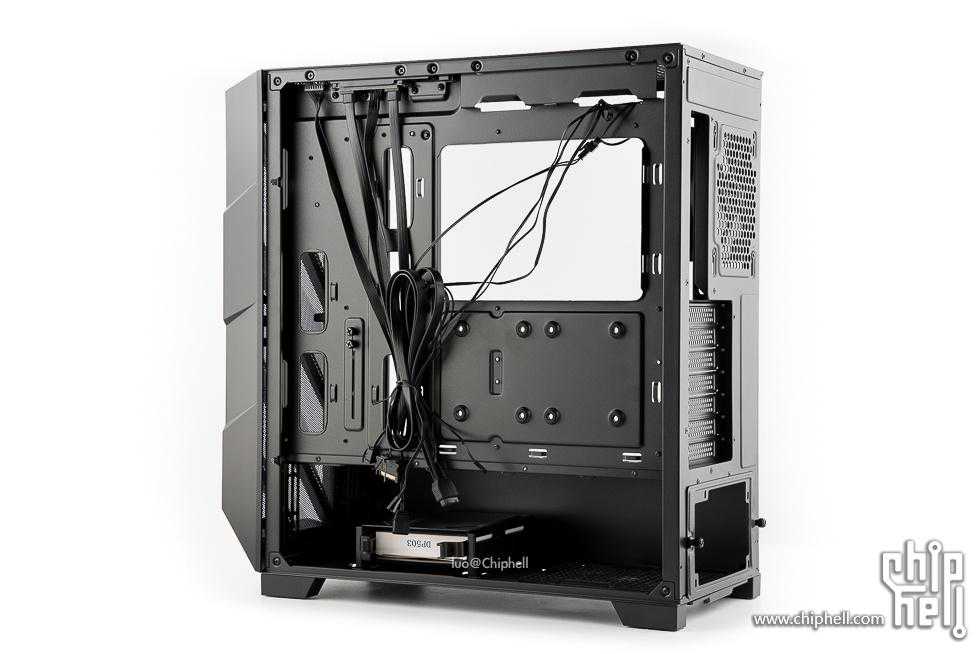

机箱背面。

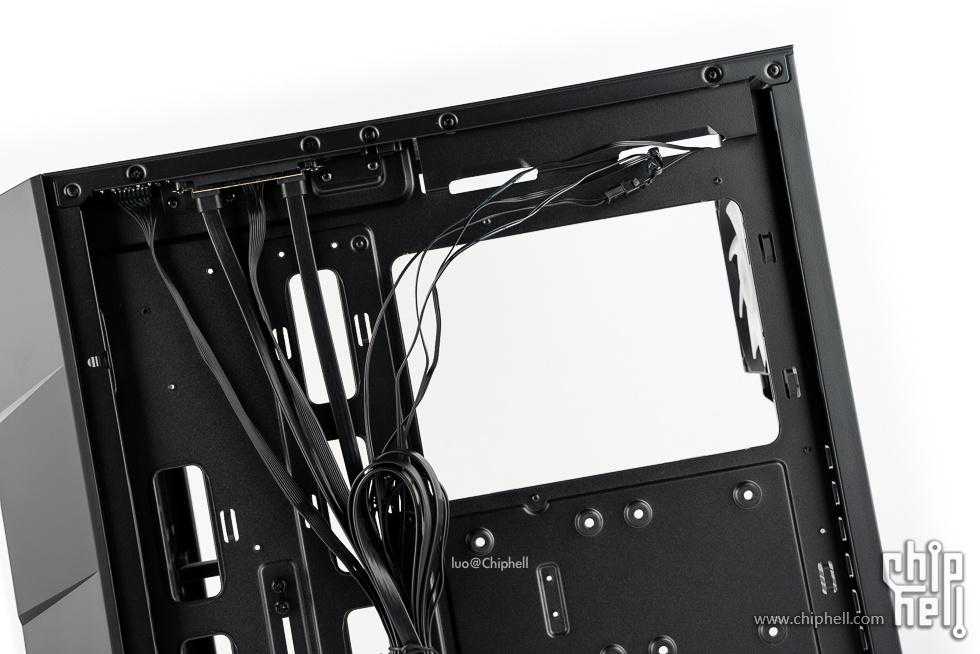

背线部分。

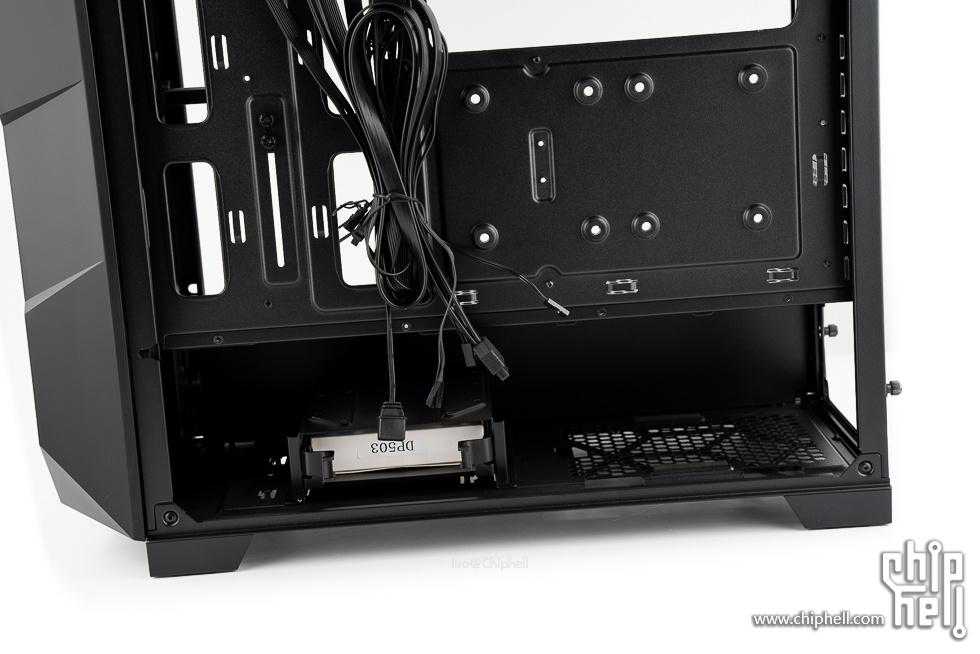

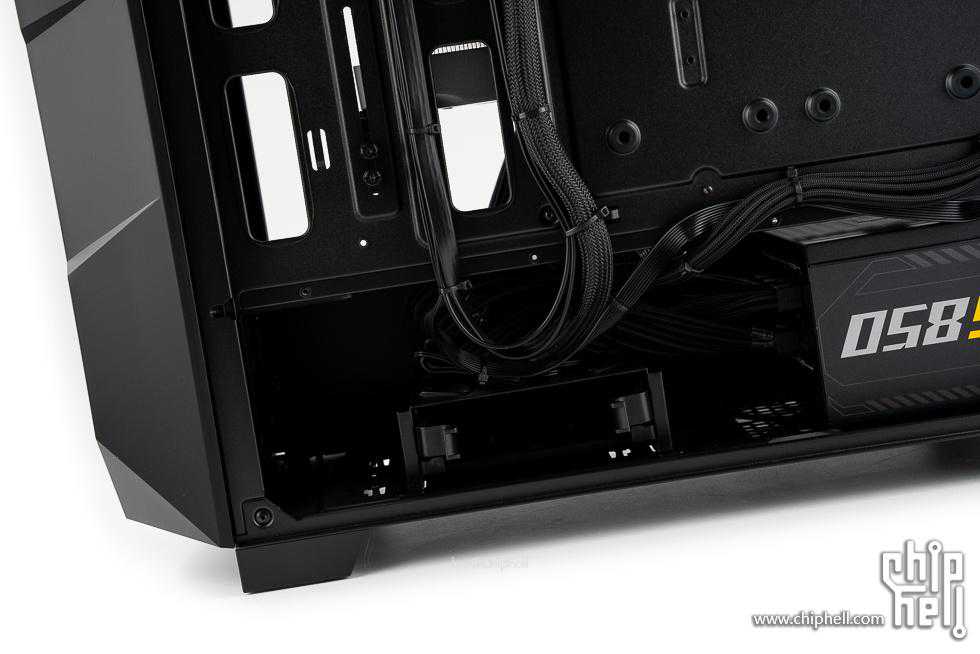

底部，支持1个3.5寸和2个2.5寸硬盘安装，电源最长支持到205mm，拆除3.5寸硬盘安装架后，支持最长410mm的电源。

性能测试

鲁大师配置信息。

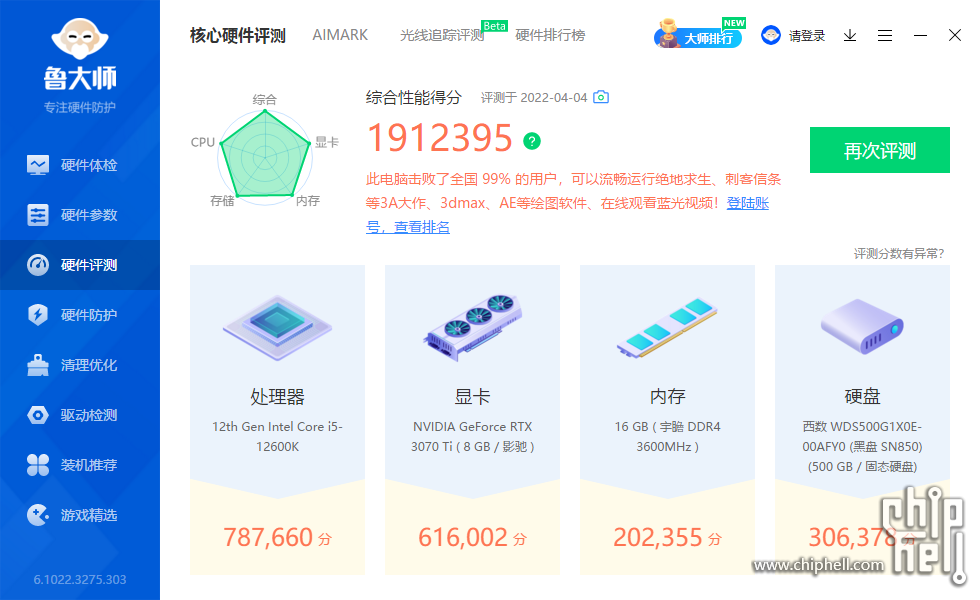

鲁大师娱乐跑分，1912395分。

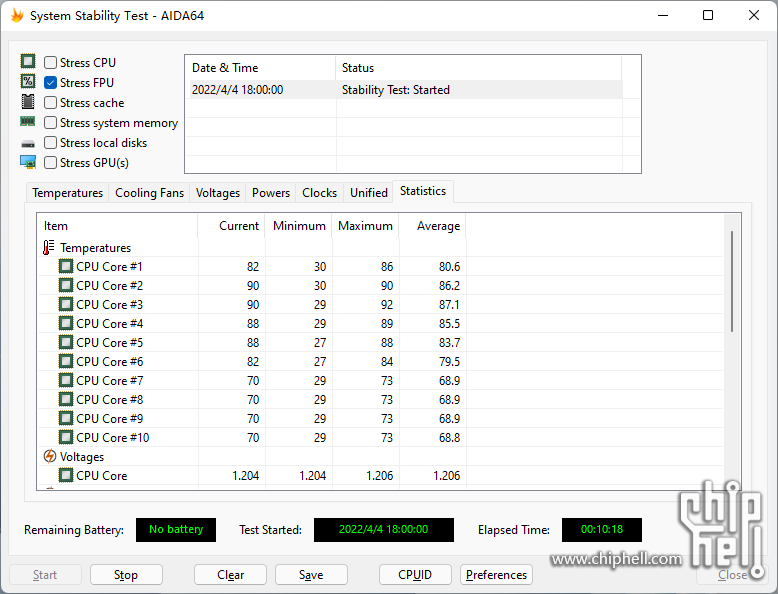

AIDA64FPU拷机测试，i5-12600KP核4.8GHz，E核3.7GHz，测试10分钟。
CPUP核核心温度：80.6℃86.2℃87.1℃85.5℃83.7℃79.5℃。
CPUE核核心温度：68.9℃68.9℃68.9℃68.8℃。

使用Furmark显卡进行测试，满载下测试10分钟，温度最高为72℃。

完。
