群晖DS220+搭载希捷IronWolf 16TB拆解评测

前言
SynologyDS220+（官网链接）是一款紧凑型网络连接存储解决方案，旨在简化数据和多媒体管理。我的第一台群晖是DS218+，它以小巧的体积和丰富的功能给我留下了非常深刻的印象。DS220+相较于DS218+，升级了CPU，内存也升级为DDR4，整体性能再次提升，下面为大家带来这款产品的评测

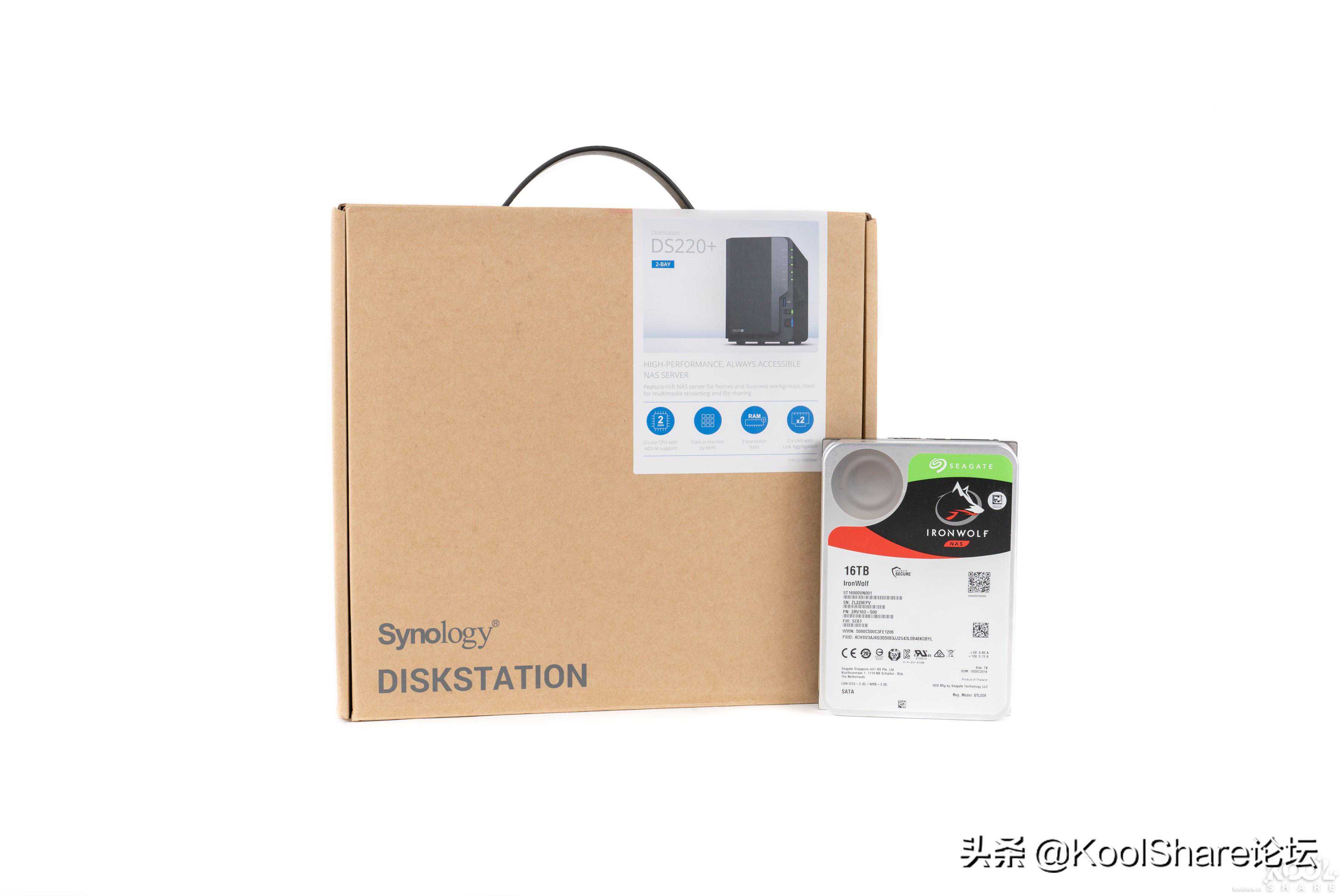

▲本次为DS220+准备的硬盘是希捷酷狼IronWolf16TB，它能给双盘位NAS带来更大的储存空间。希捷酷狼IronWolf16TB专为多用户环境和高工作负荷率而设计，适用于各种NAS，保证不间断正常运行

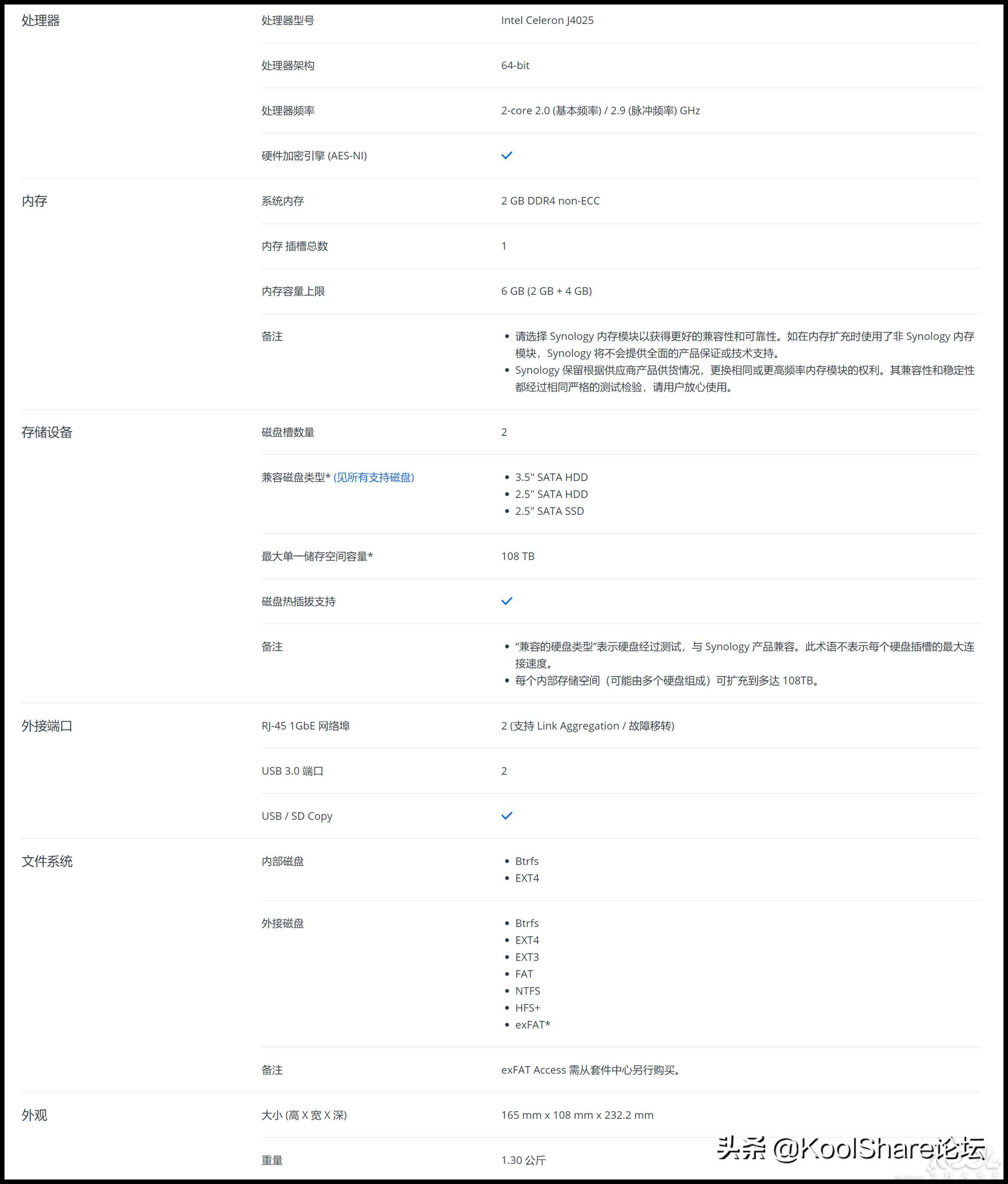

▲技术规格
开箱

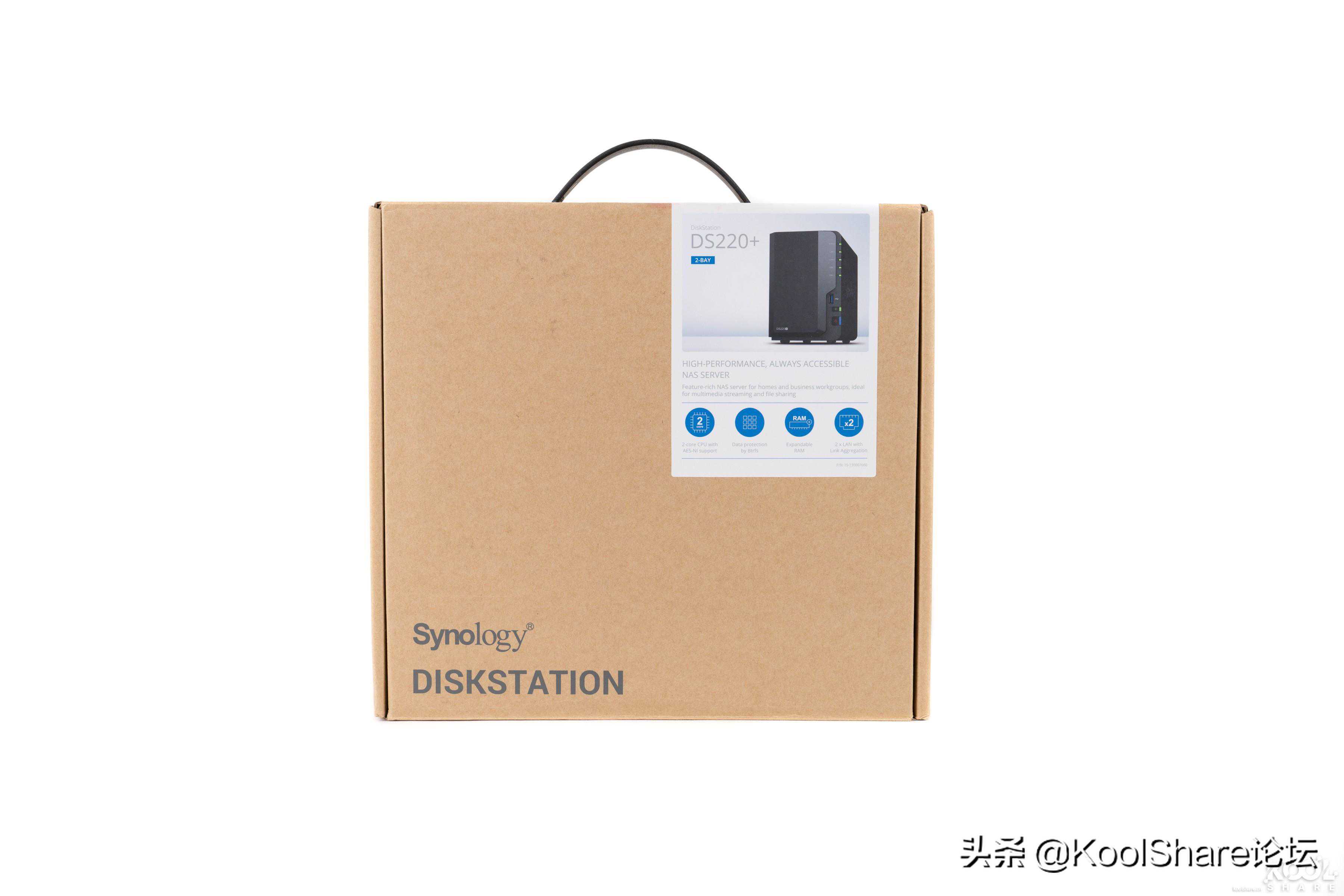

▲DS220+属于Plus系列，采用牛皮纸盒子包装。正面右上角张贴了NAS的型号和规格

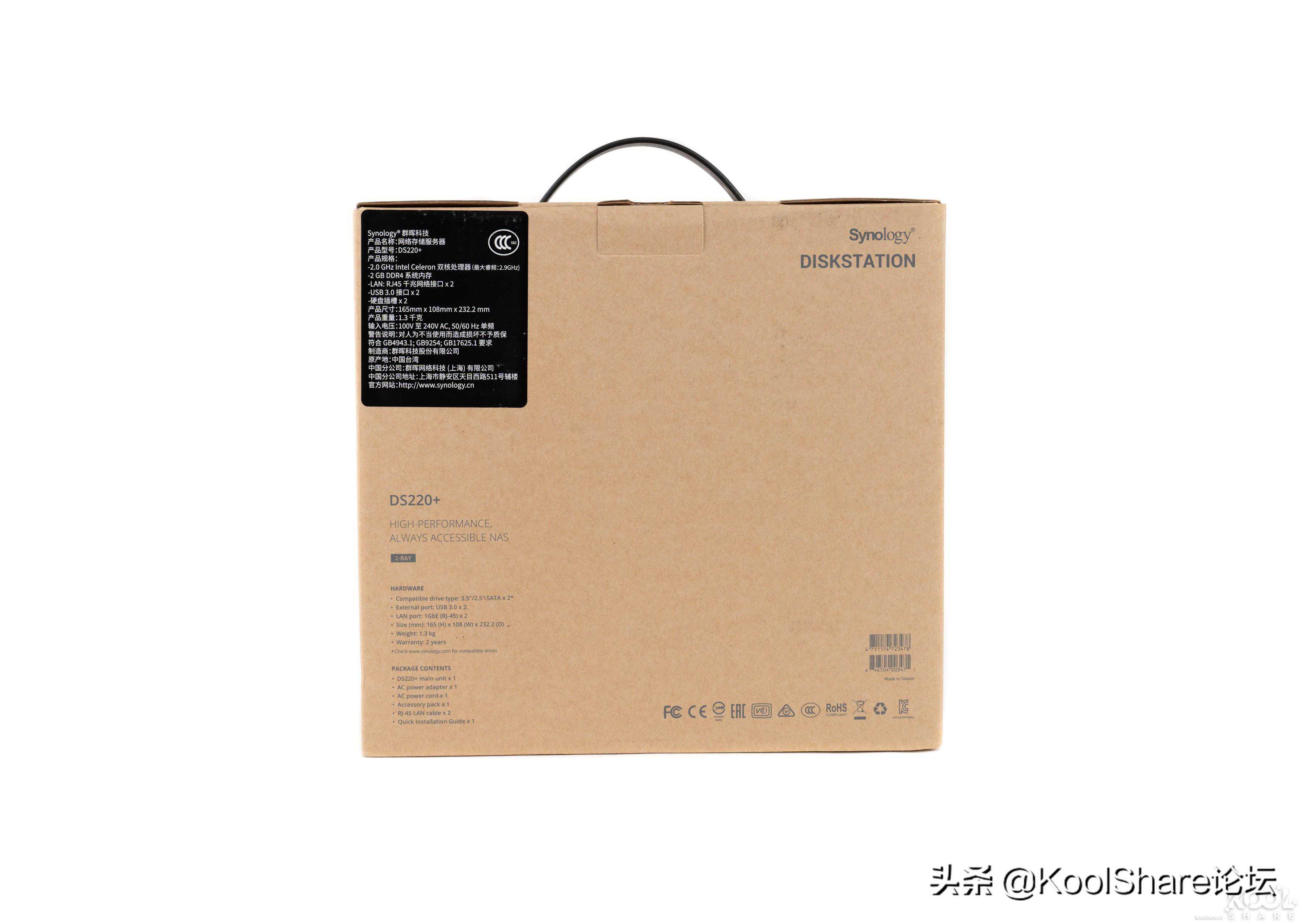

▲黑色的标签上阐述了DS220+的产品规格

▲包装盒上侧是配件盒，下侧是DS220+本体

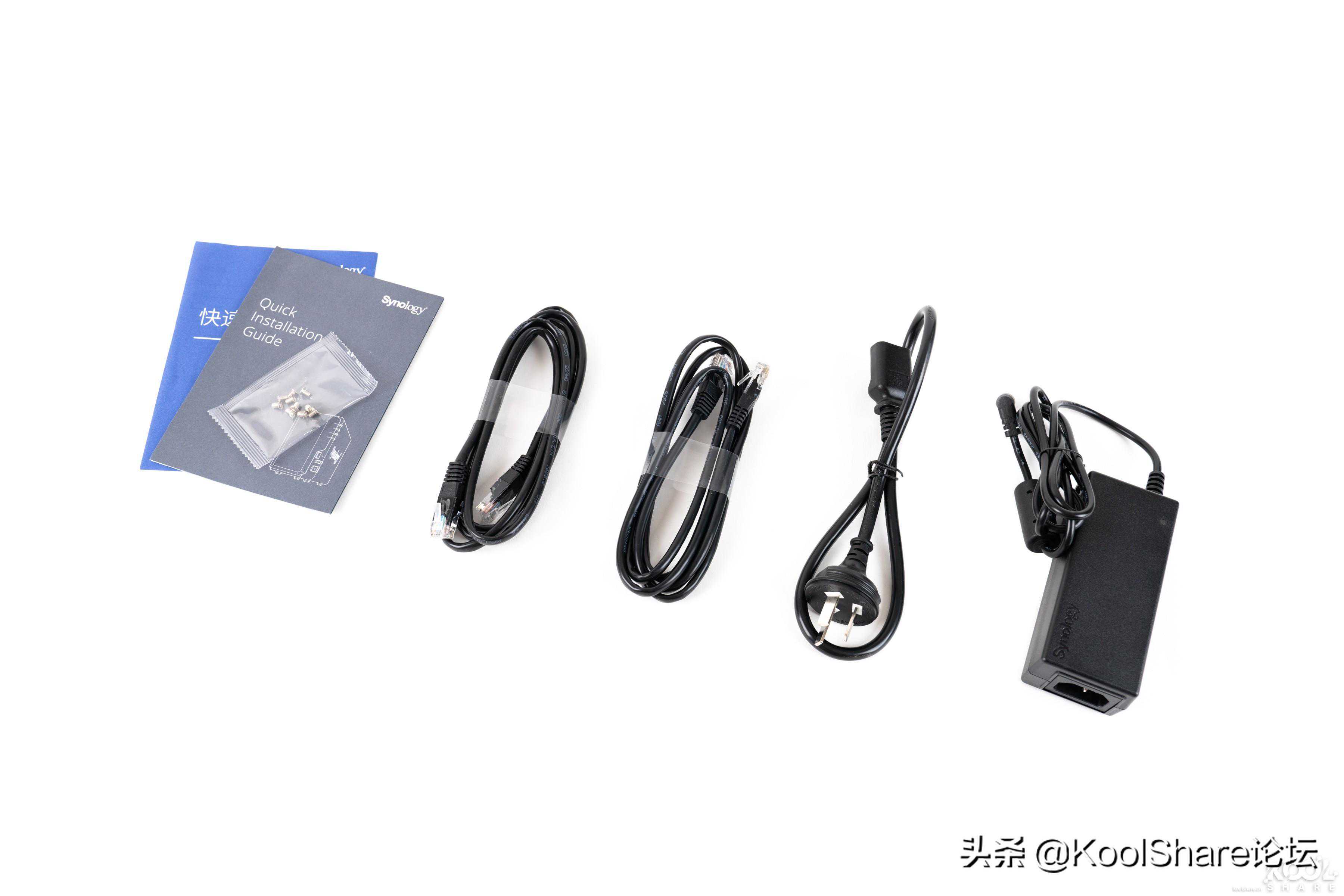

▲配件盒中所有附件一览。有快速安装手册两本，固定2.5寸硬盘的螺丝10颗，RJ-45网线两根，交流电源线一根，电源适配器一个

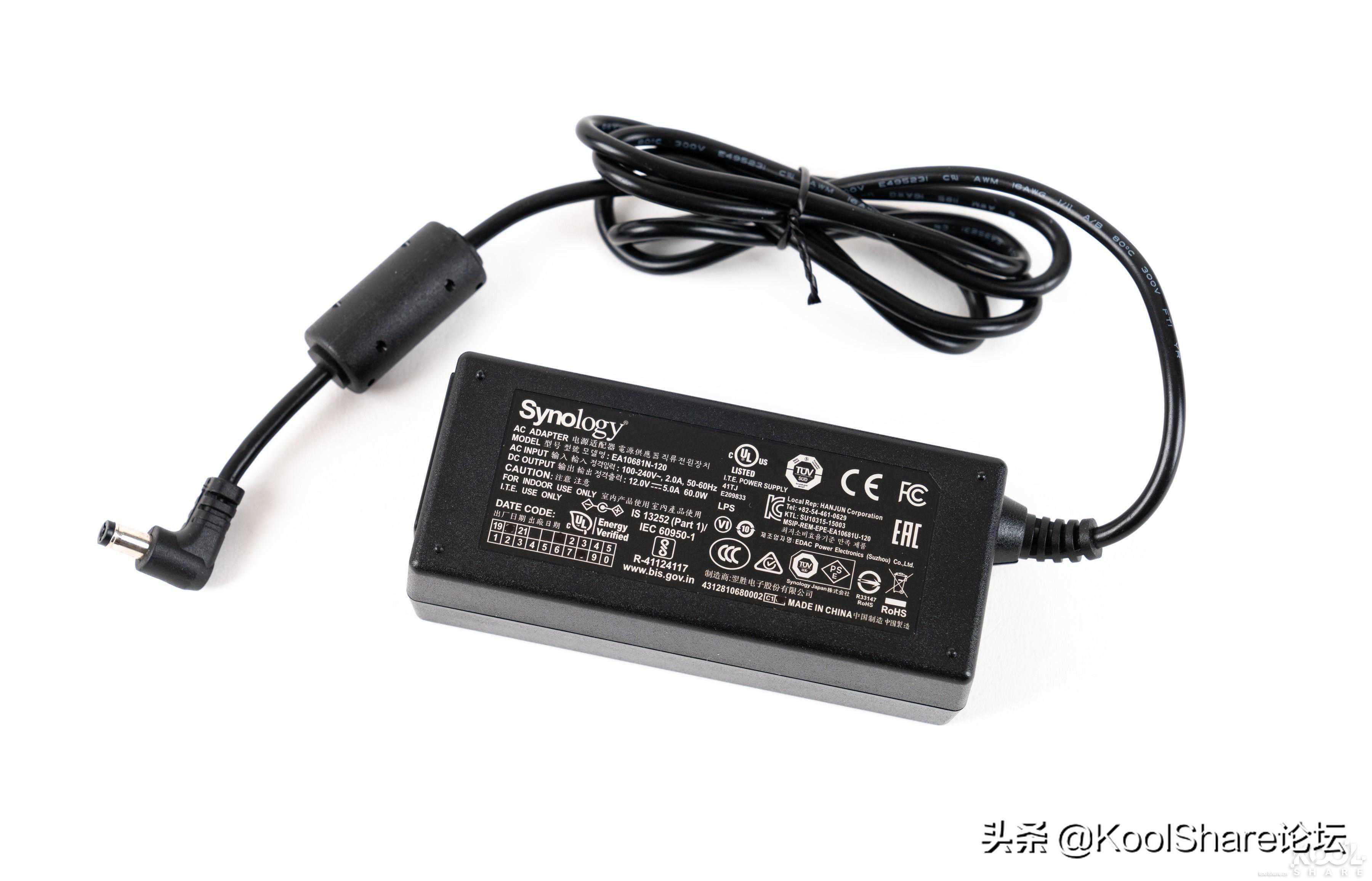

▲电源适配器输出规格12，输出最大功率为60W

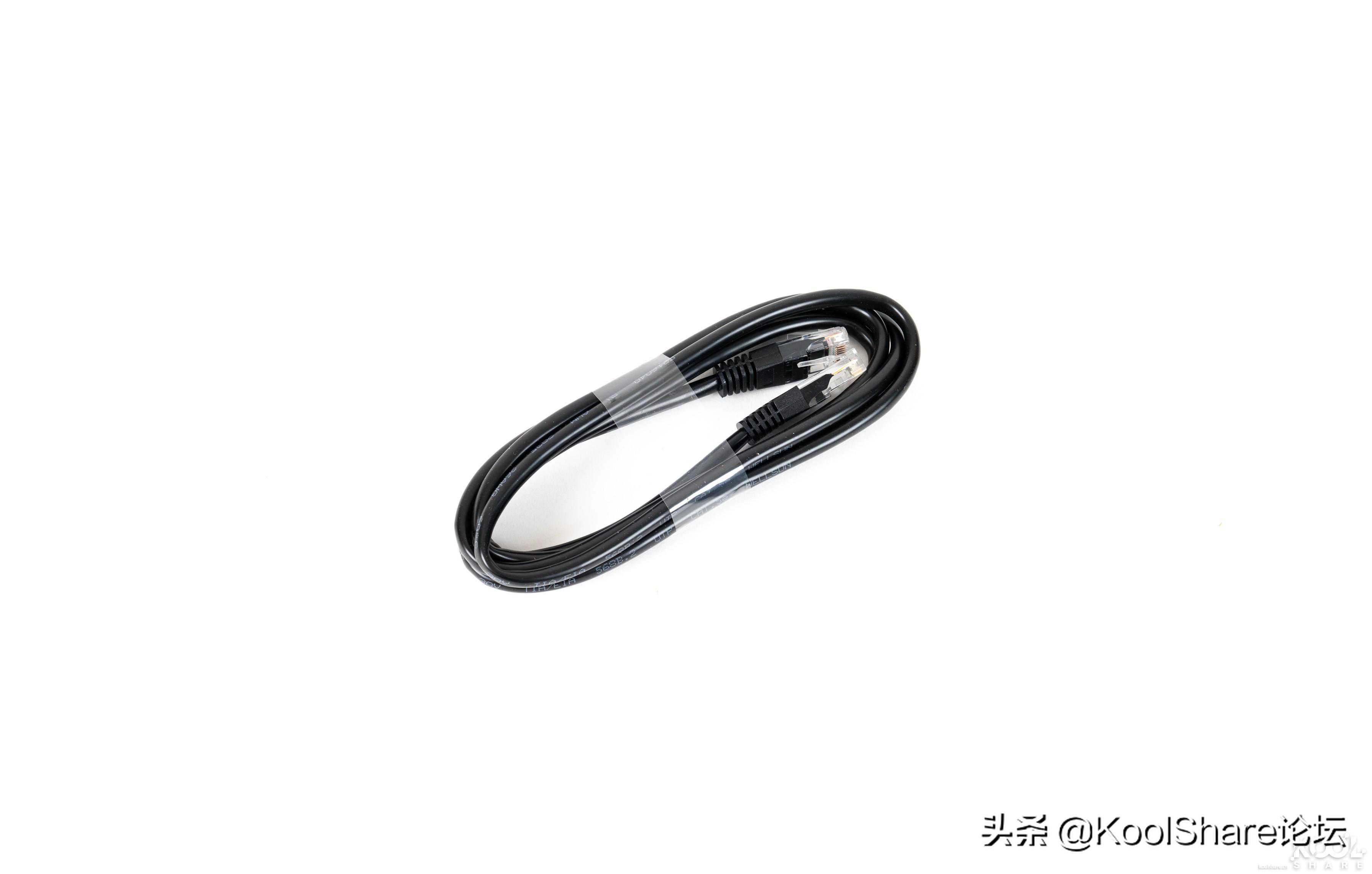

▲超五类非屏蔽网线特写，DS220+随机附赠了两根超五类非屏蔽网线

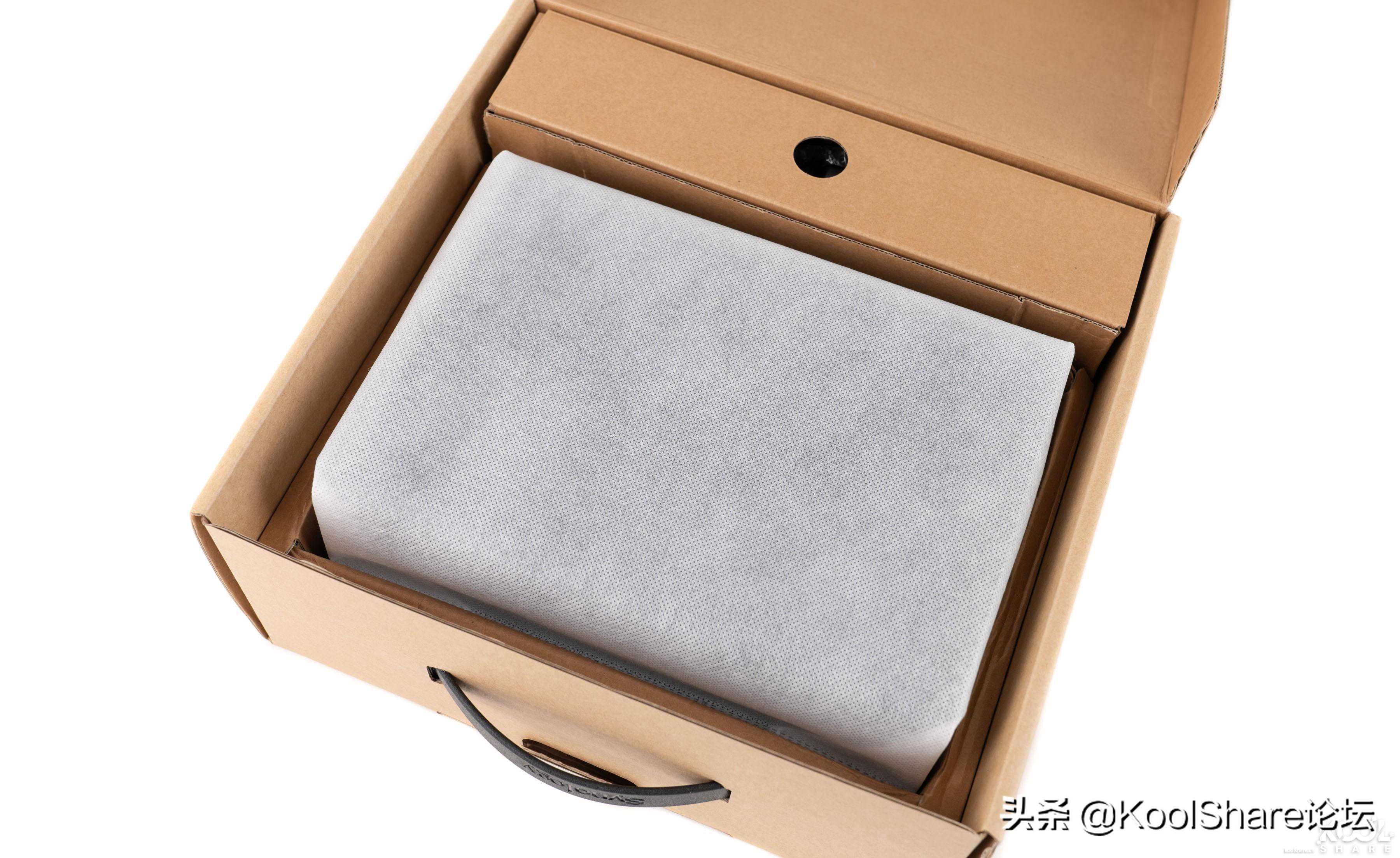

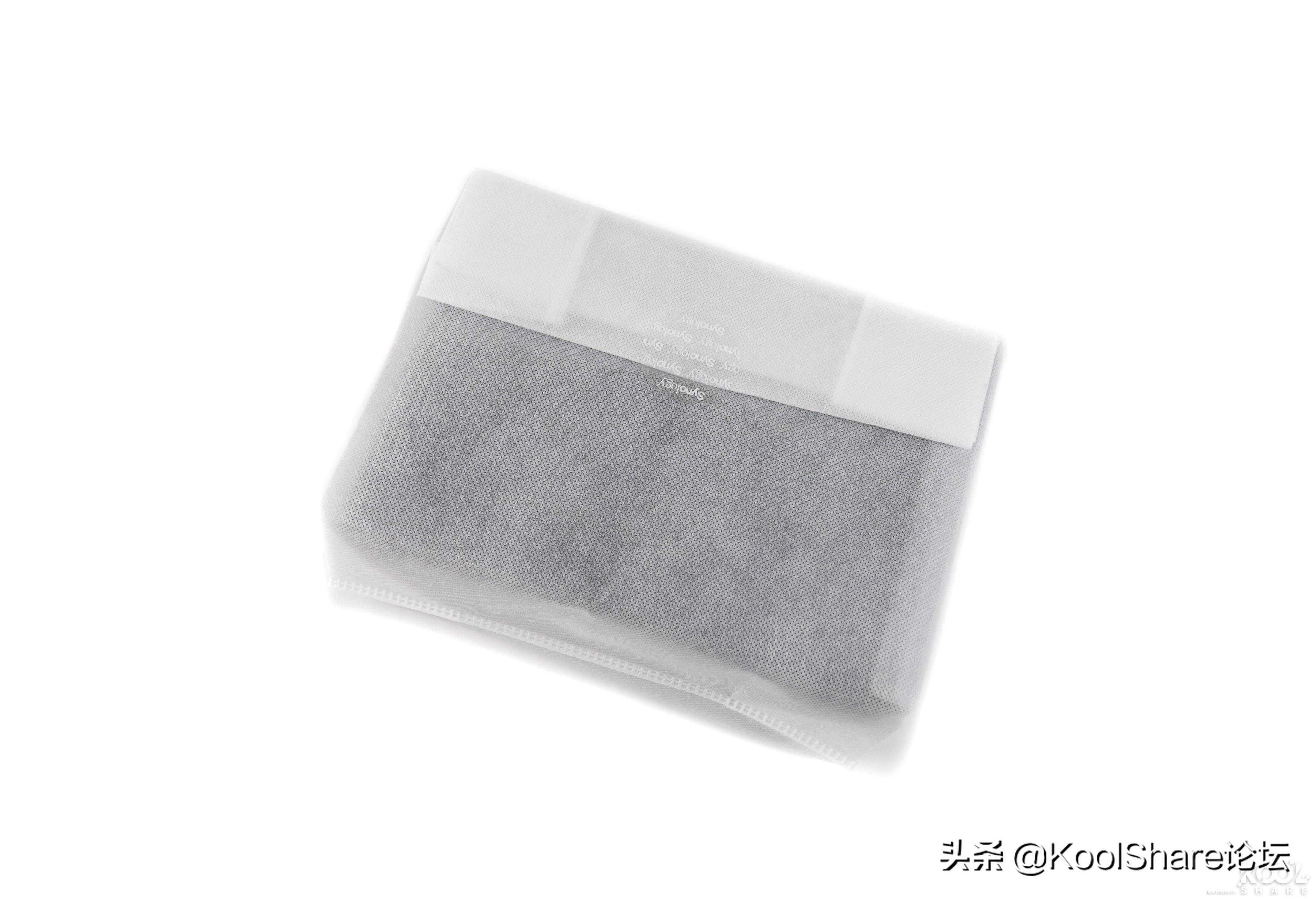

▲被白色布袋包裹的DS220+

▲D220+本体一览。硬盘仓挡板贴有白色塑封
外观

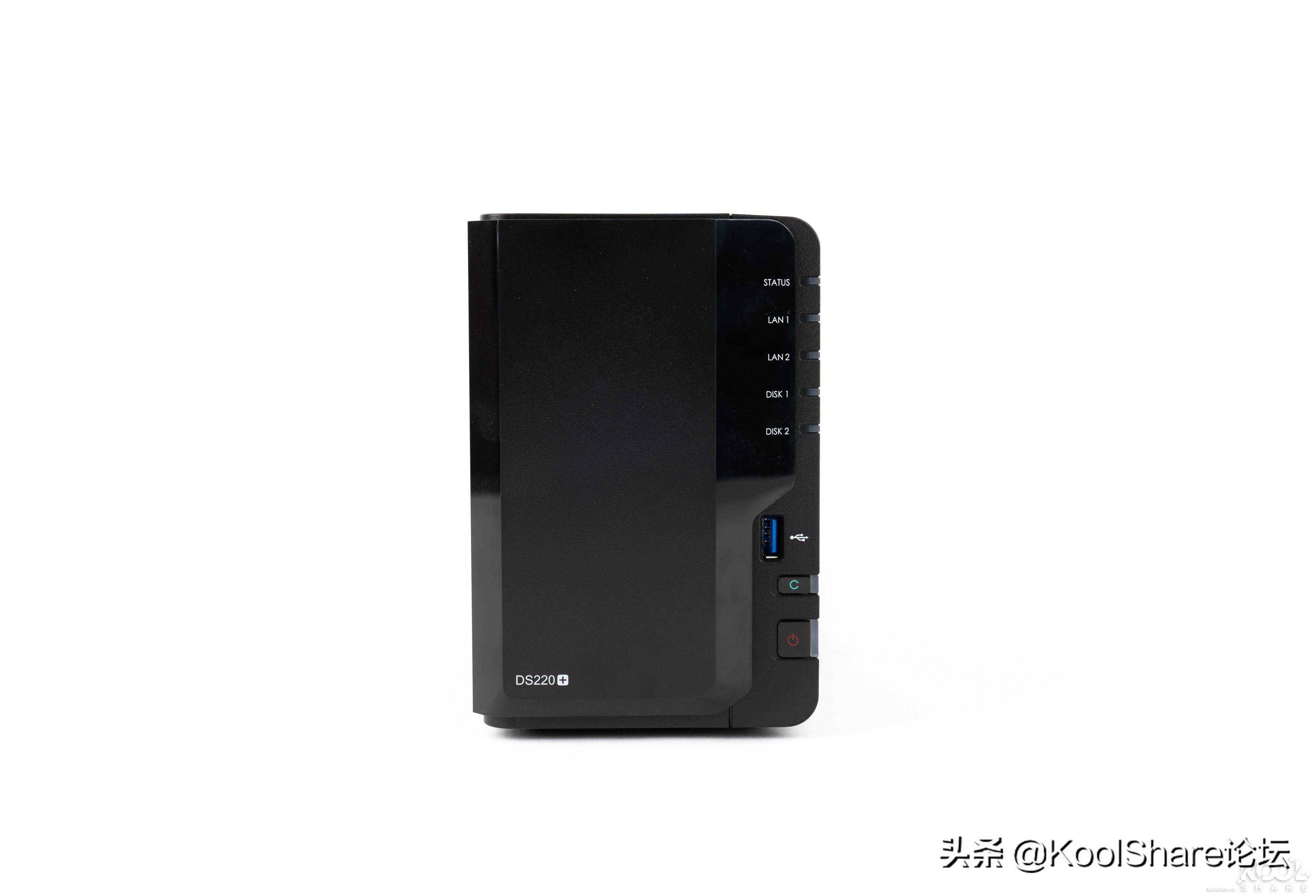

▲DS220+的正面。左侧是带有挡板的硬盘仓。右侧从上往下分别是状态指示灯，两个网络指示灯，两个硬盘指示灯，接口，USB拷贝按钮，带LED指示灯的电源开关

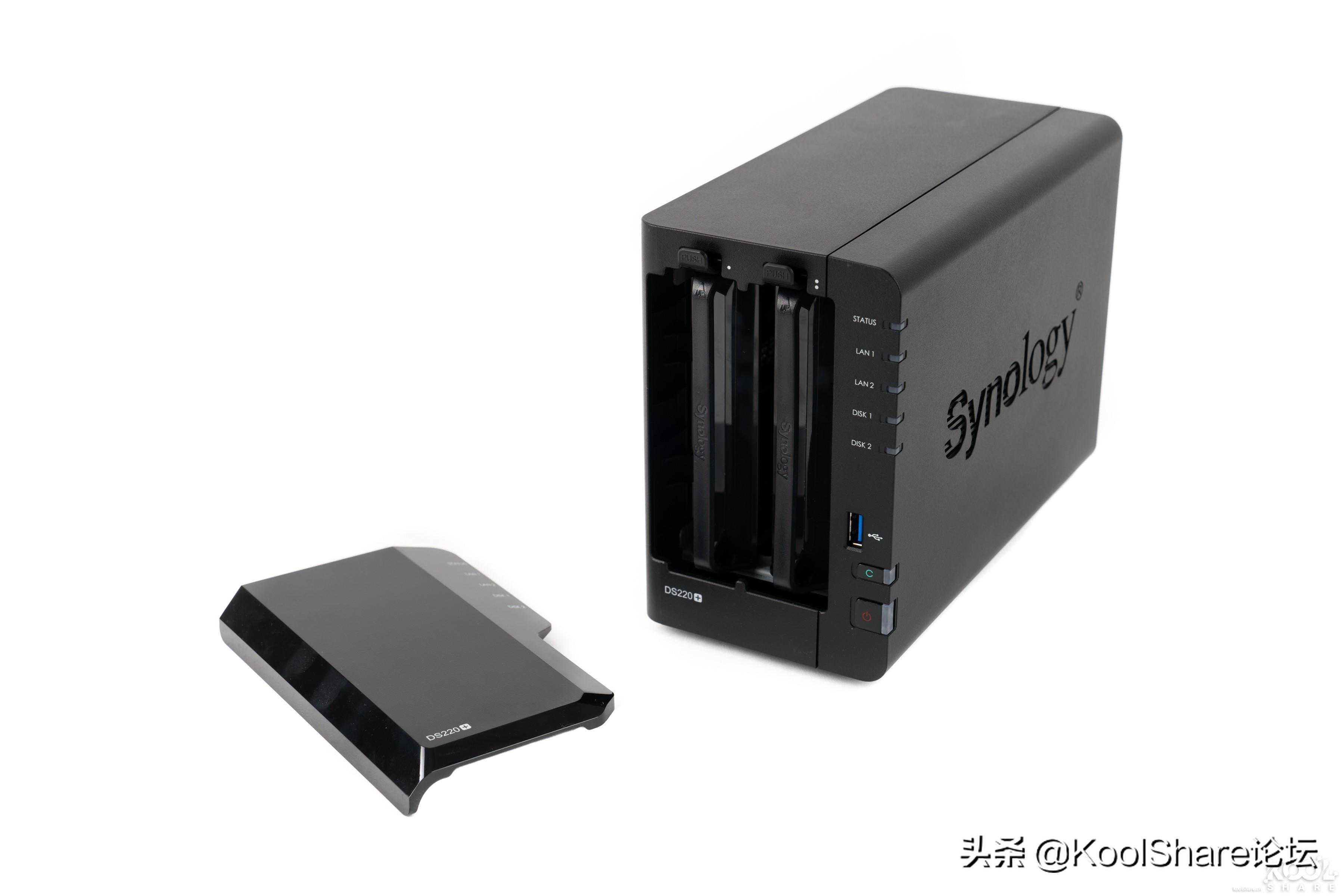

▲取下前挡板后，就能看到内部的硬盘仓了，仓内有两块硬盘托盘

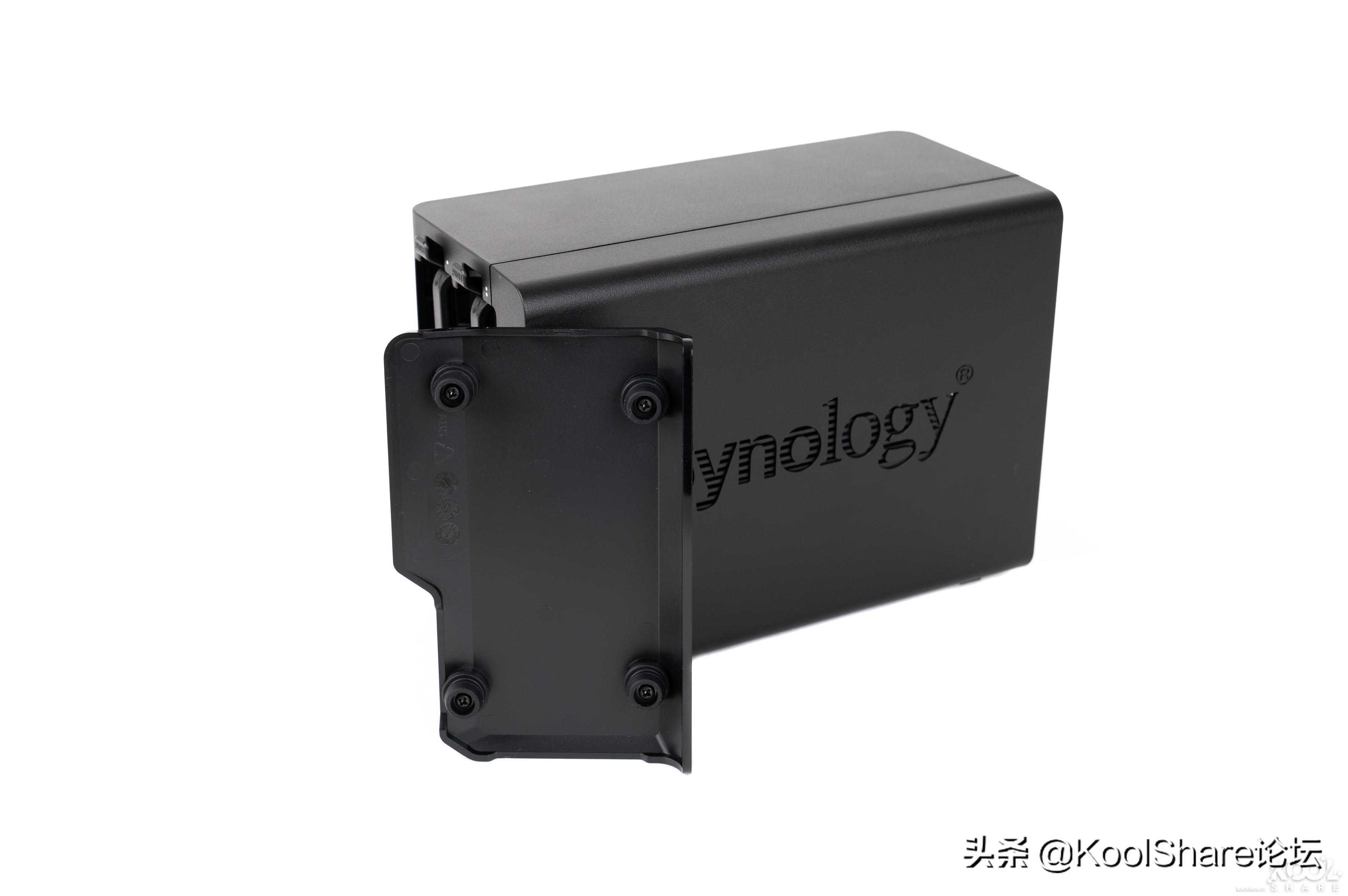

▲前挡板的四个角落都有橡胶圈，这样可以避免硬盘运行时前面板和主体共振产生噪音

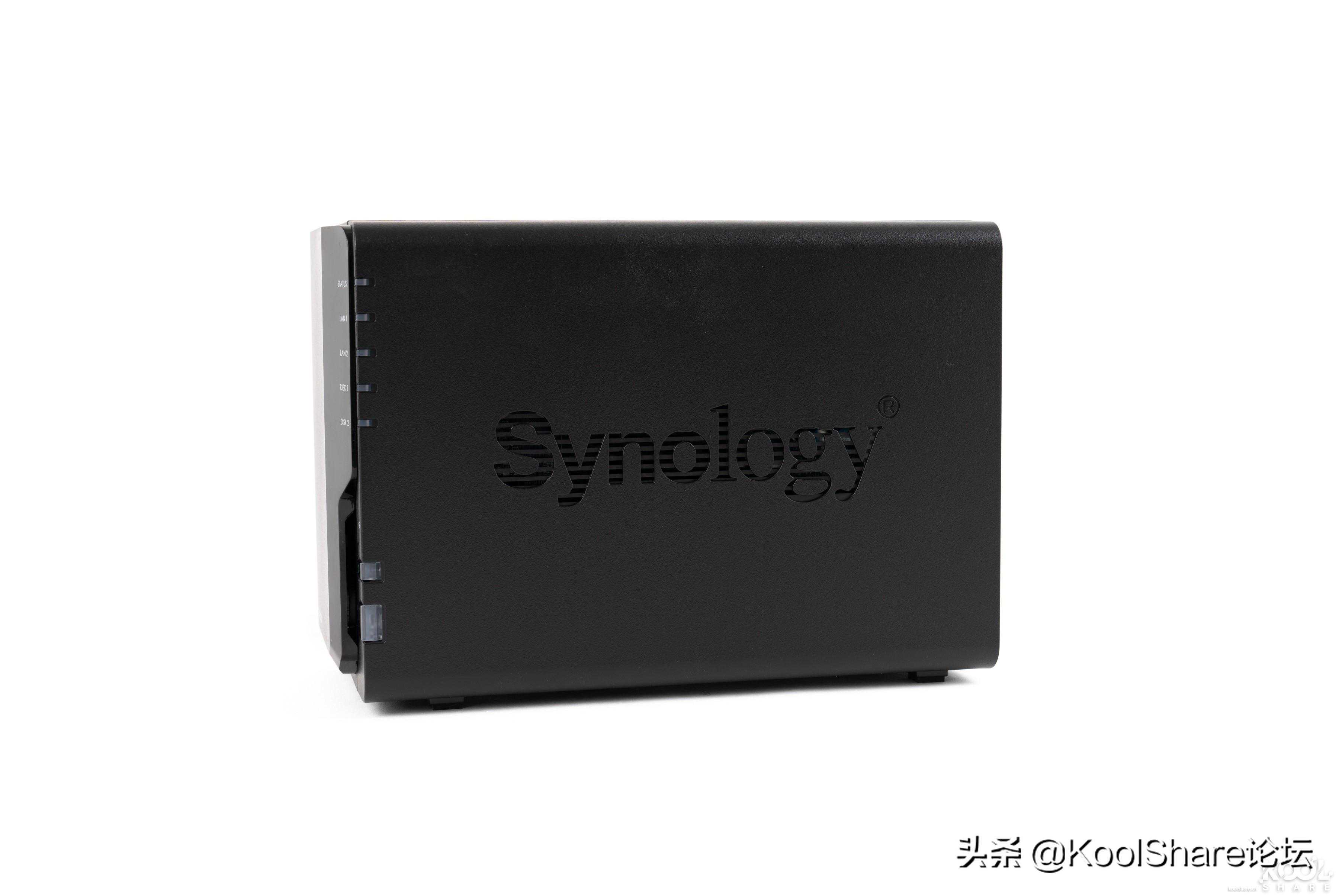

▲侧面的Synologylogo做了开窗处理，有利于散热。DS220+的体积（高x宽x深）为165

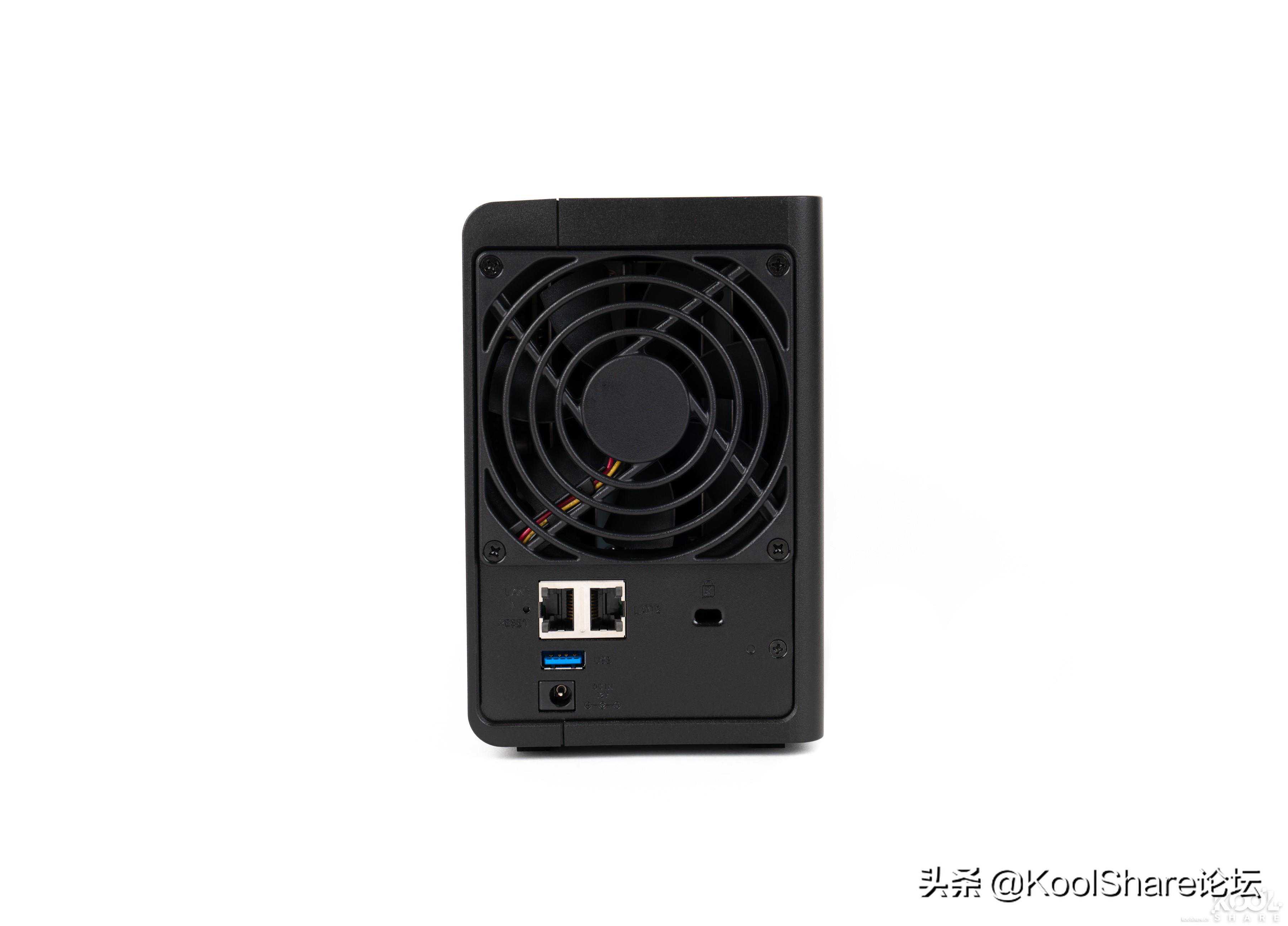

▲背部IO接口一览

1.状态指示灯
2.网络指示灯
3.硬盘指示灯
4.端口
5.复制按钮
6.带指示灯的电源按钮
7.系统风扇
8.1GbERJ-45端口
9.Reset重置按钮
10.电源端口
11.Kensington安全插槽

▲底部铭牌。作为Plus版入门机型，DS220+不支持缓存功能
拆解

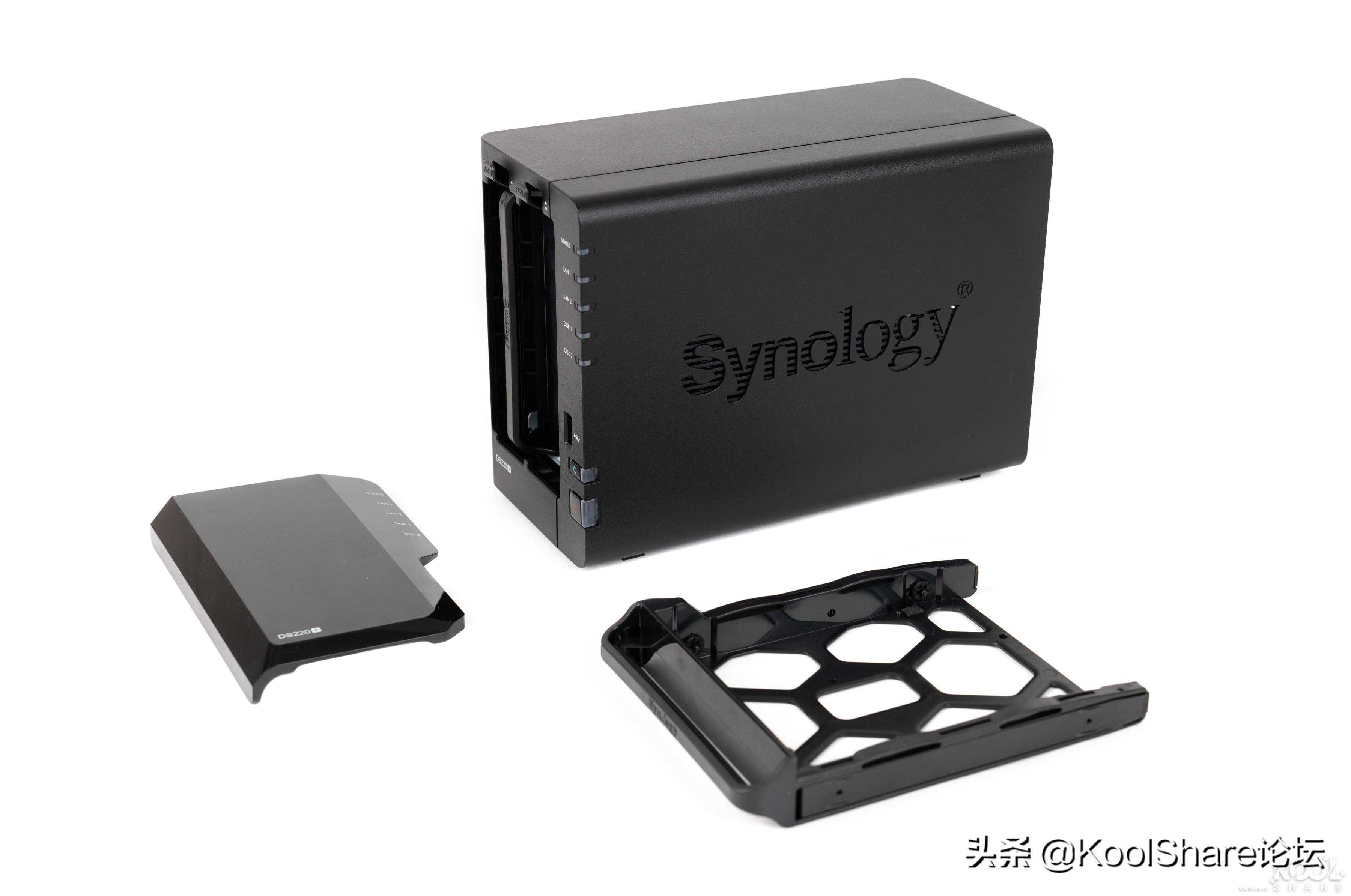

▲取下硬盘仓前挡板和D7型硬盘托盘

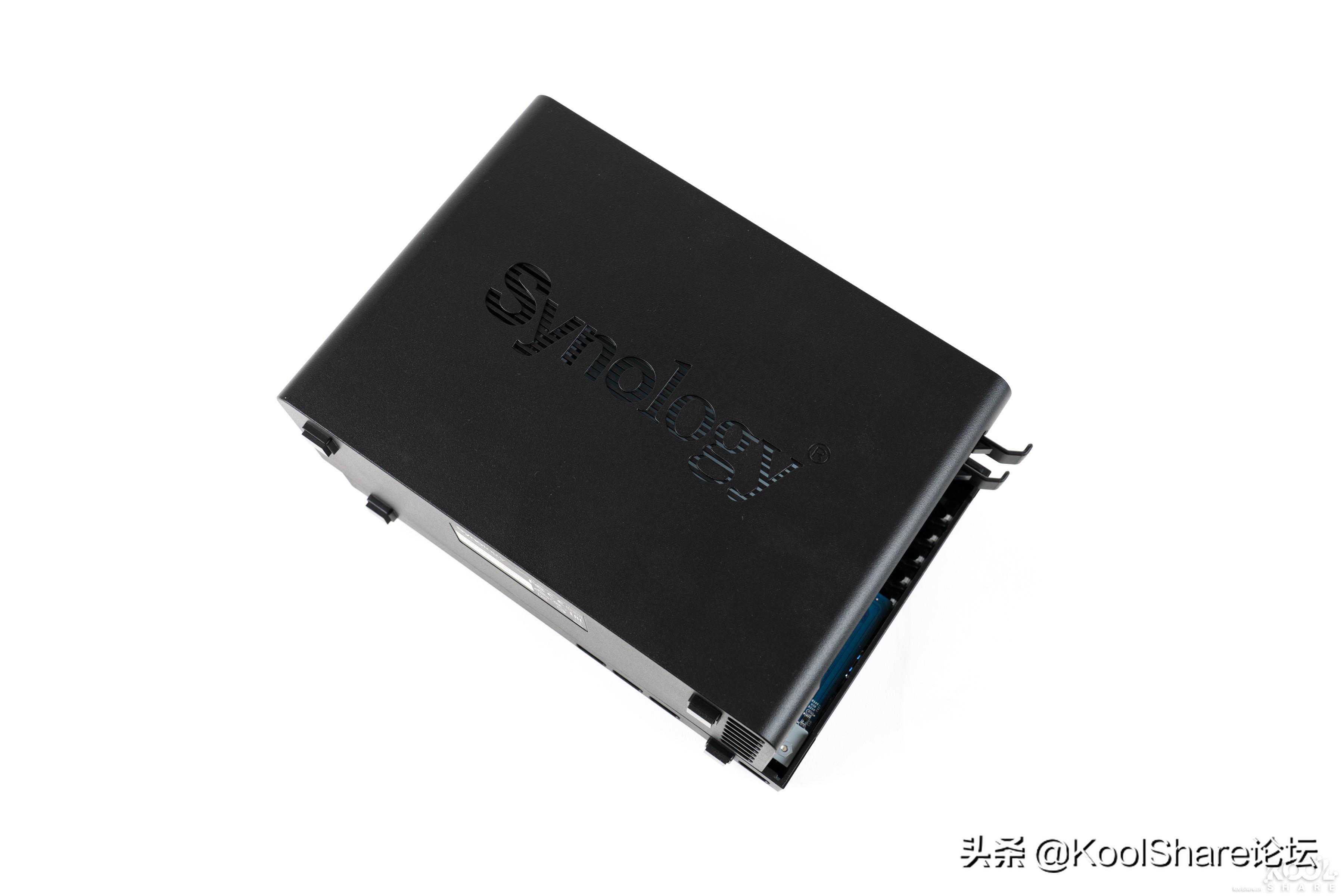

▲错开外壳

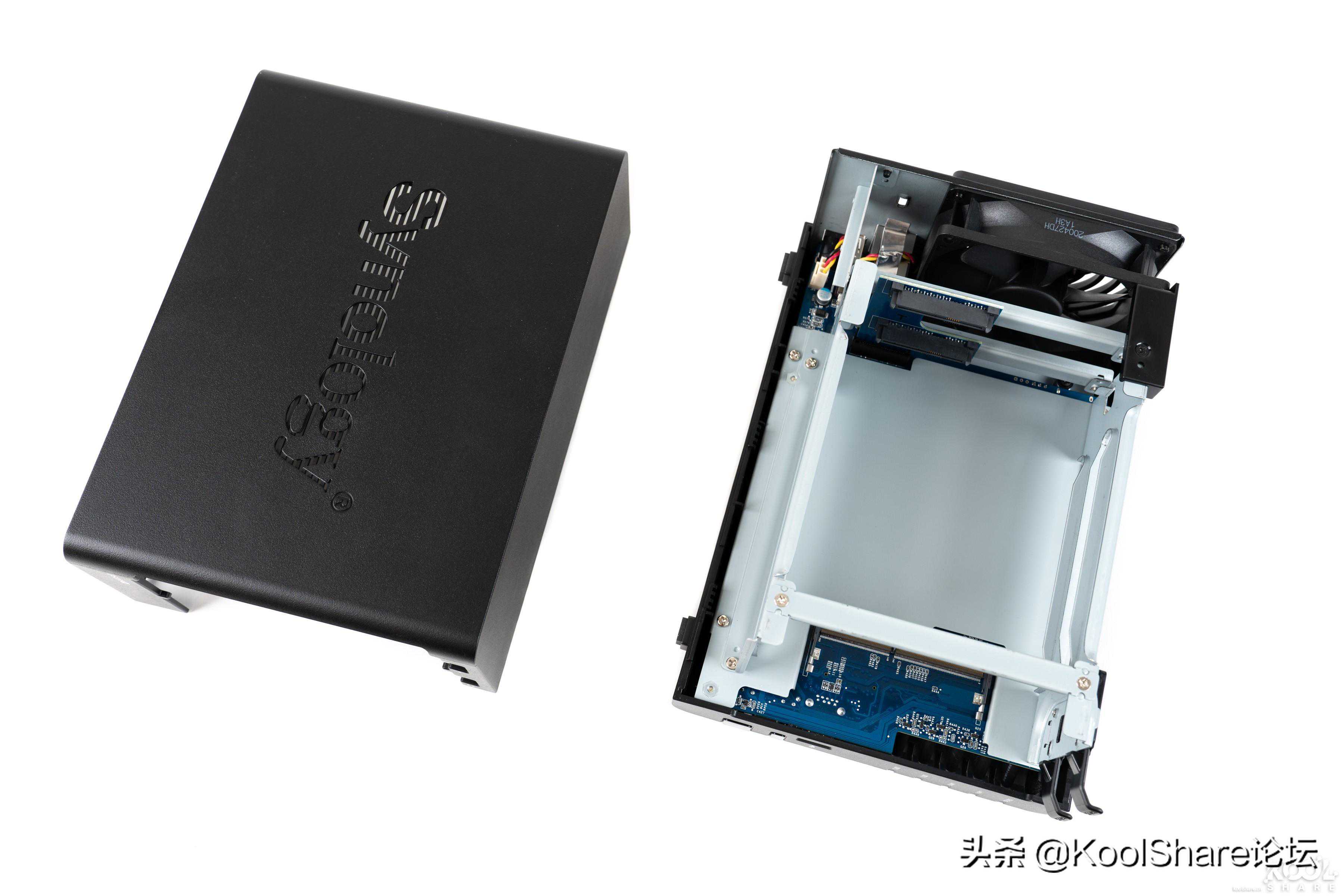

▲分离硬盘仓侧外壳

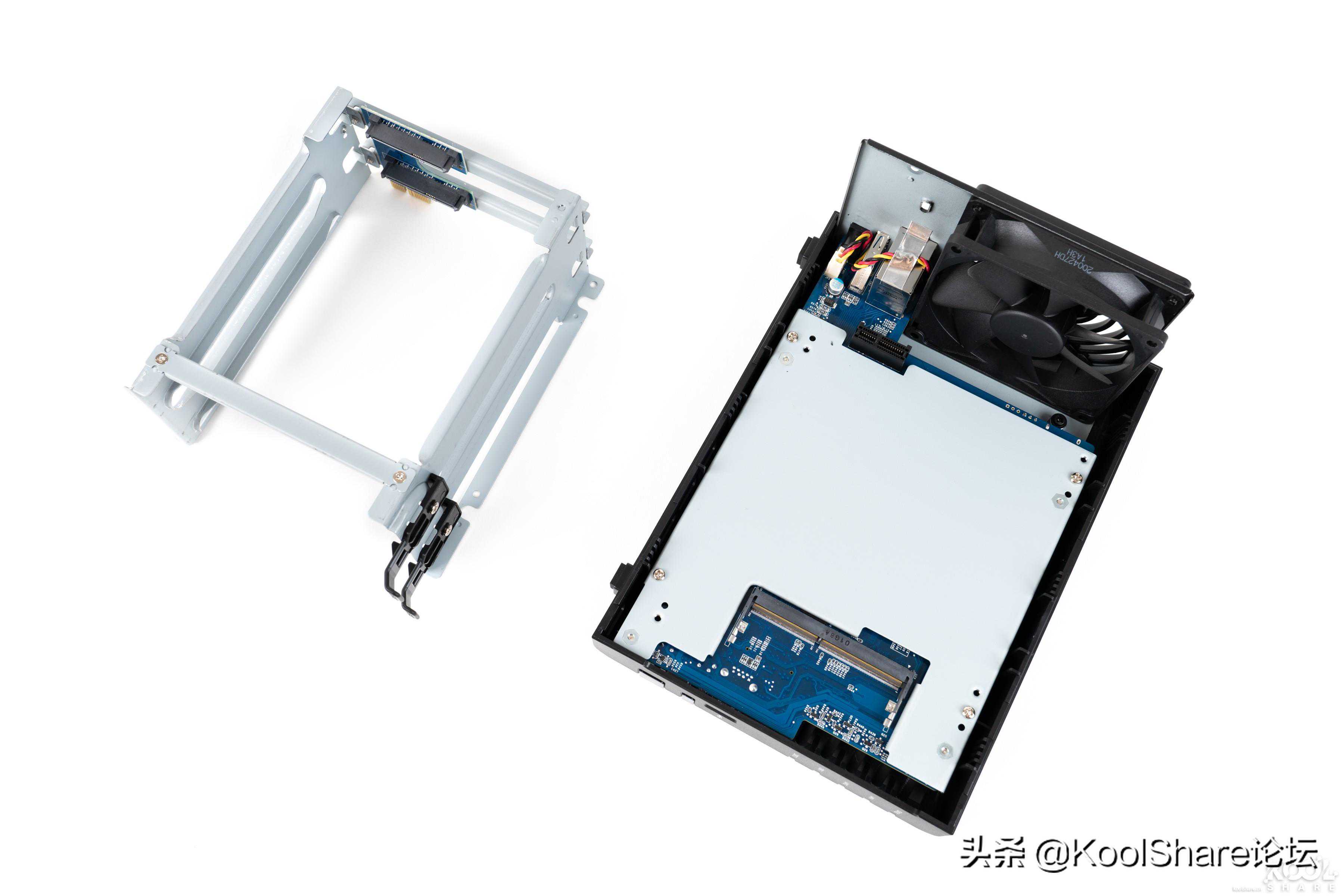

▲取下硬盘笼

▲硬盘笼中是一张SATARiser卡

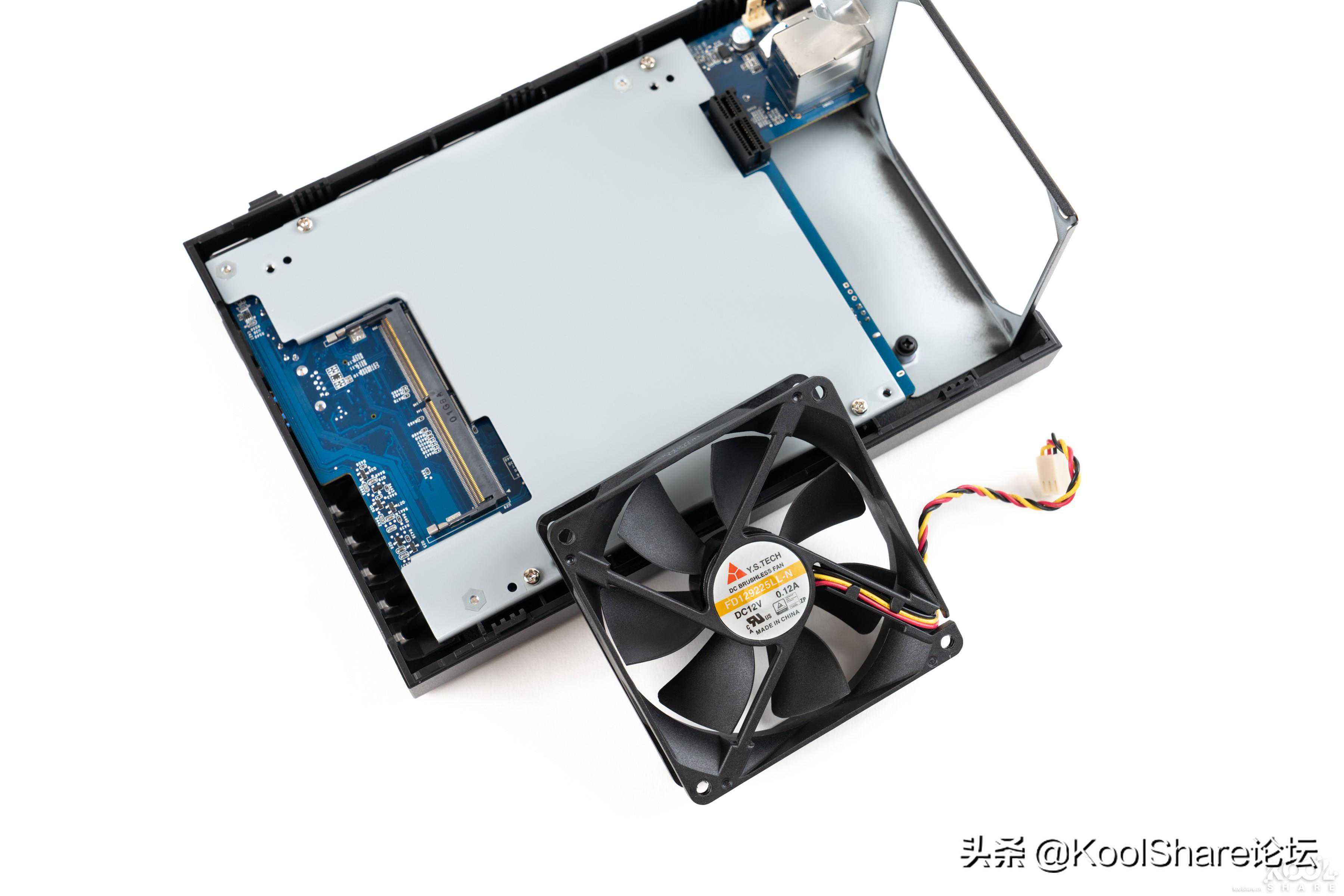

▲拆下风扇

▲风扇型号为FD129225LL-N，尺寸为92x92x25mm，制造厂商是元山。规格为12，最大转速1900RPM，最大风量36.3CFM

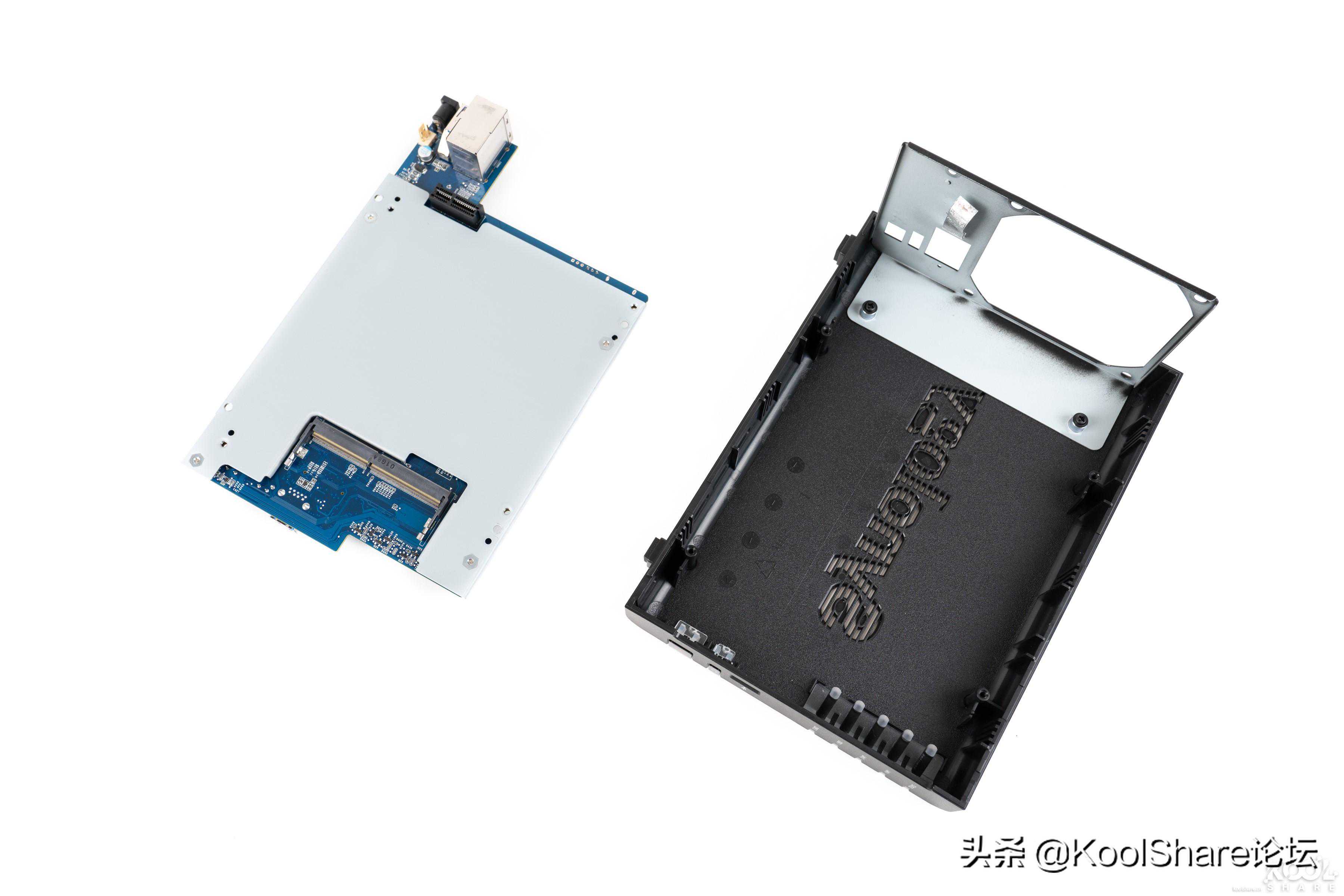

▲将PCB主板从外壳中取出。PCB主板上还覆盖有一层金属背板

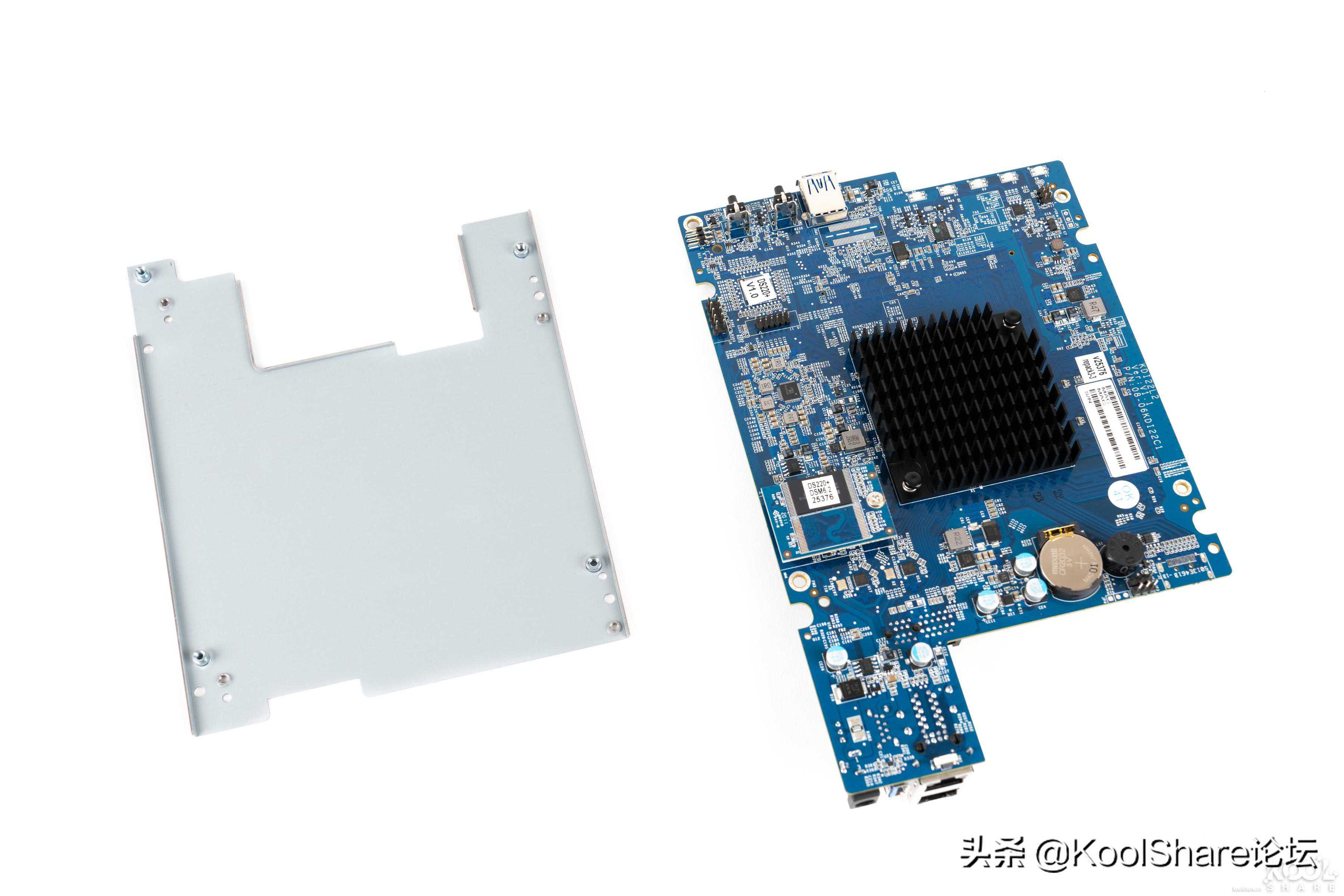

▲拿下PCB主板上的金属背板

▲PCB主板正面一览，黑色散热装甲下是CPU

▲取下板载启动FLASH。板载启动FLASH使用了U盘的主控。走USB协议和主板链接

▲FLASH芯片是MX30LF1G18AC，容量为128MB，制造厂商是Macronix

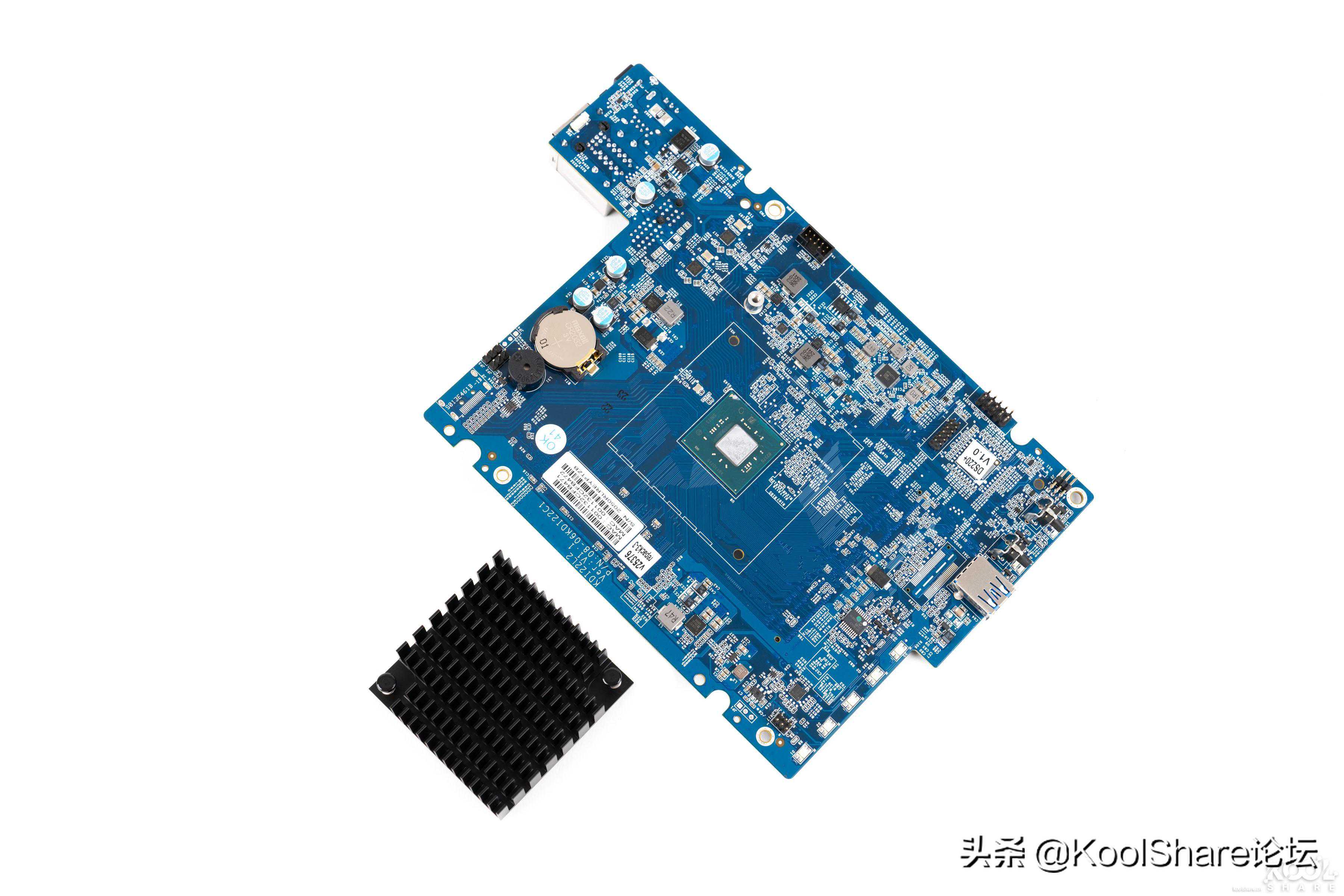

▲拆下黑色的金属散热装甲

▲底下这颗就是IntelJ4025CPU，双核心双线程，基础频率为2.0GHz，Boost频率为2.9GHz。采用14nm工艺，10WTDP

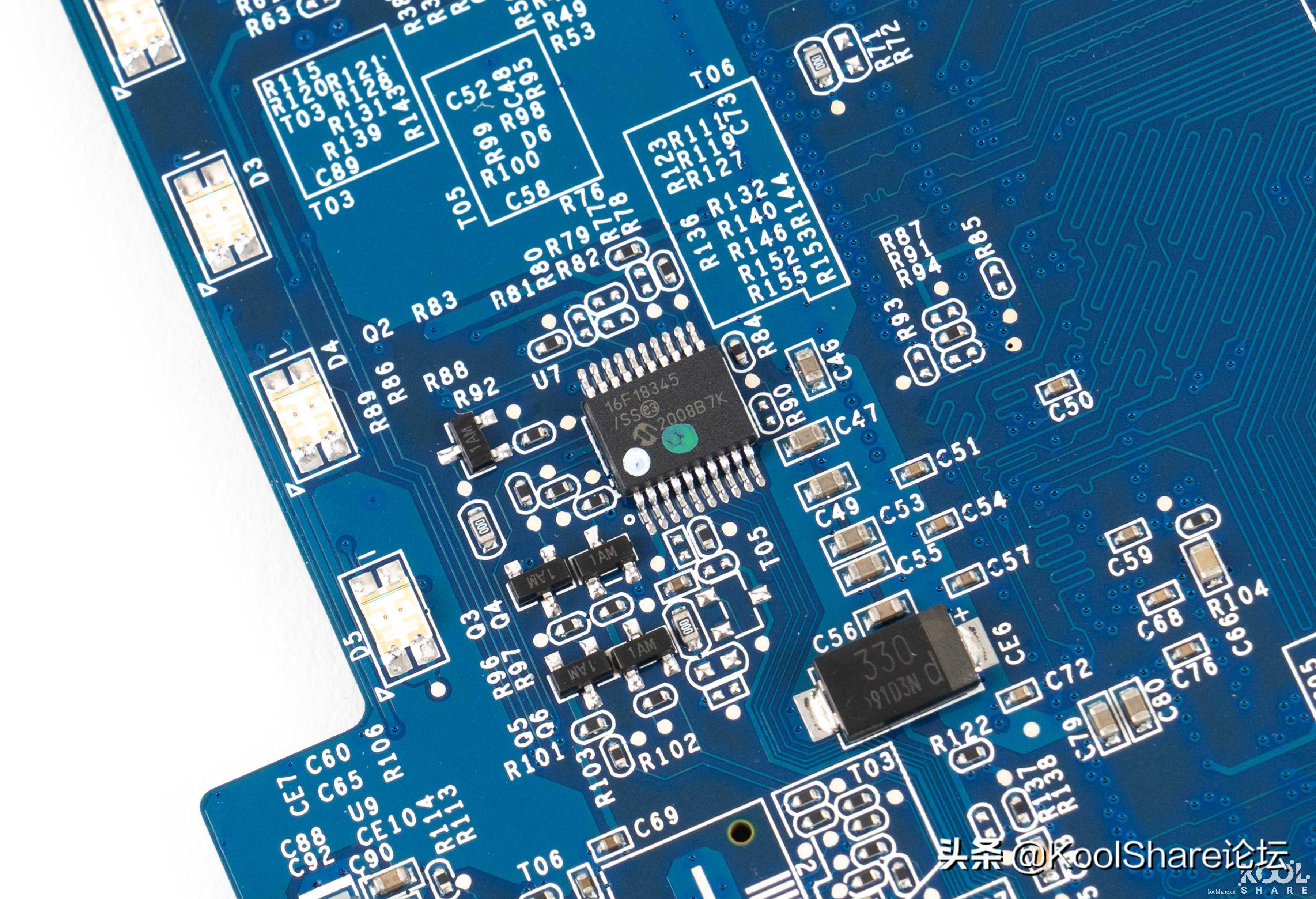

▲16F18345，单片机芯片，制造厂商是Microchip。为NAS的指示灯服务

▲RT5077A，电源管理IC芯片

▲加密芯片，存储了群晖一部分出厂信息

▲RTL8111H，千兆网卡，制造厂商是Realtek。这里两个RTL8111H对应背部IO接口中的两个RJ45端口

▲PCB主板背面一览，提供一个SO-DIMMDDR4内存插槽，给用户内存扩容用

▲K4A4G165WE-BCTD，板载DDR4内存颗粒，速率为2666Mbps，电压为1.2V，容量为512MB，这里有4颗，共2GB。制造厂商是三星

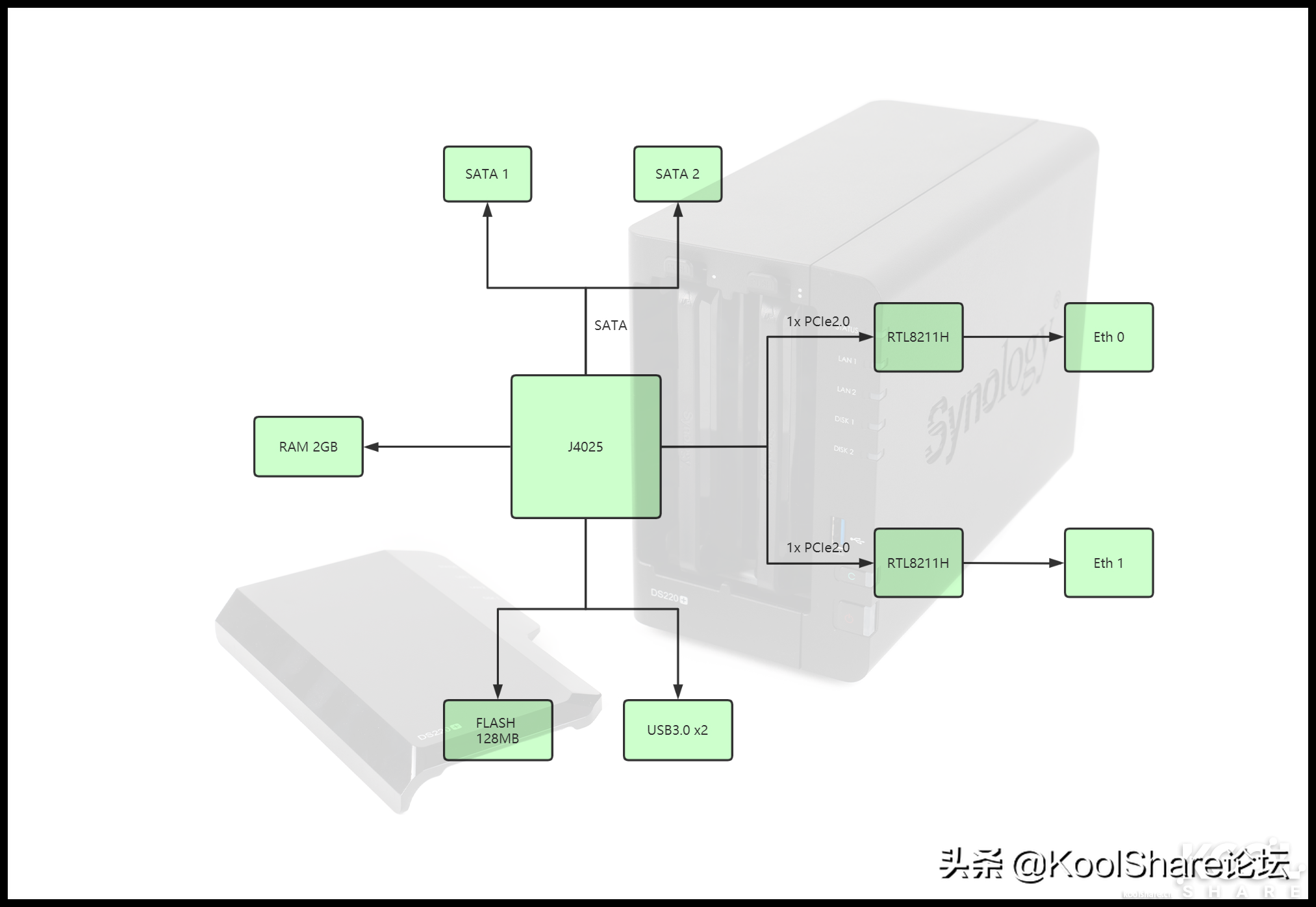

▲内部芯片简单示意图
HDD

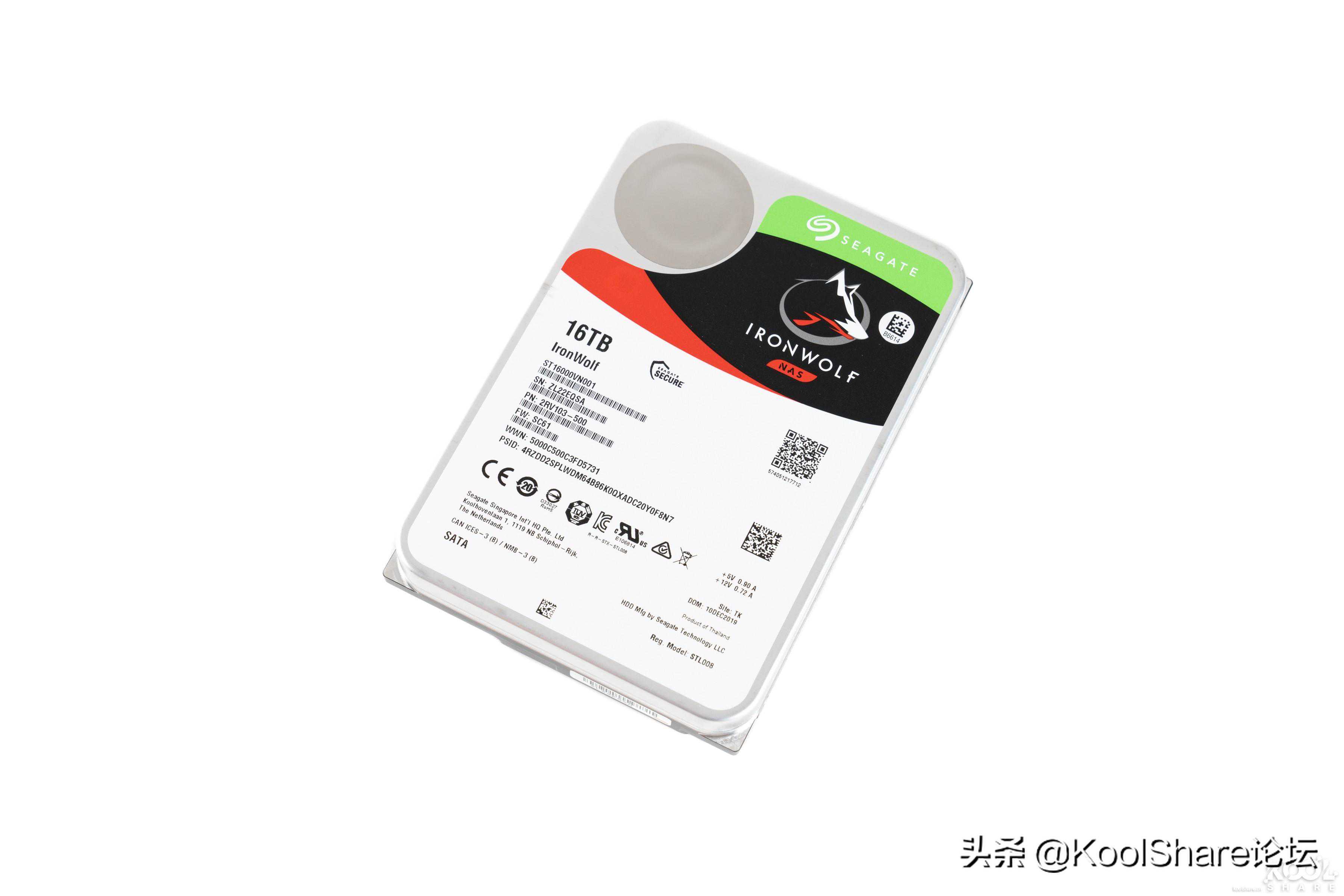

▲IronWolf16TB正面依旧保持了希捷硬盘酷狼系列一贯的风格，采用CMR技术，7200转，256MB缓存，三年质保

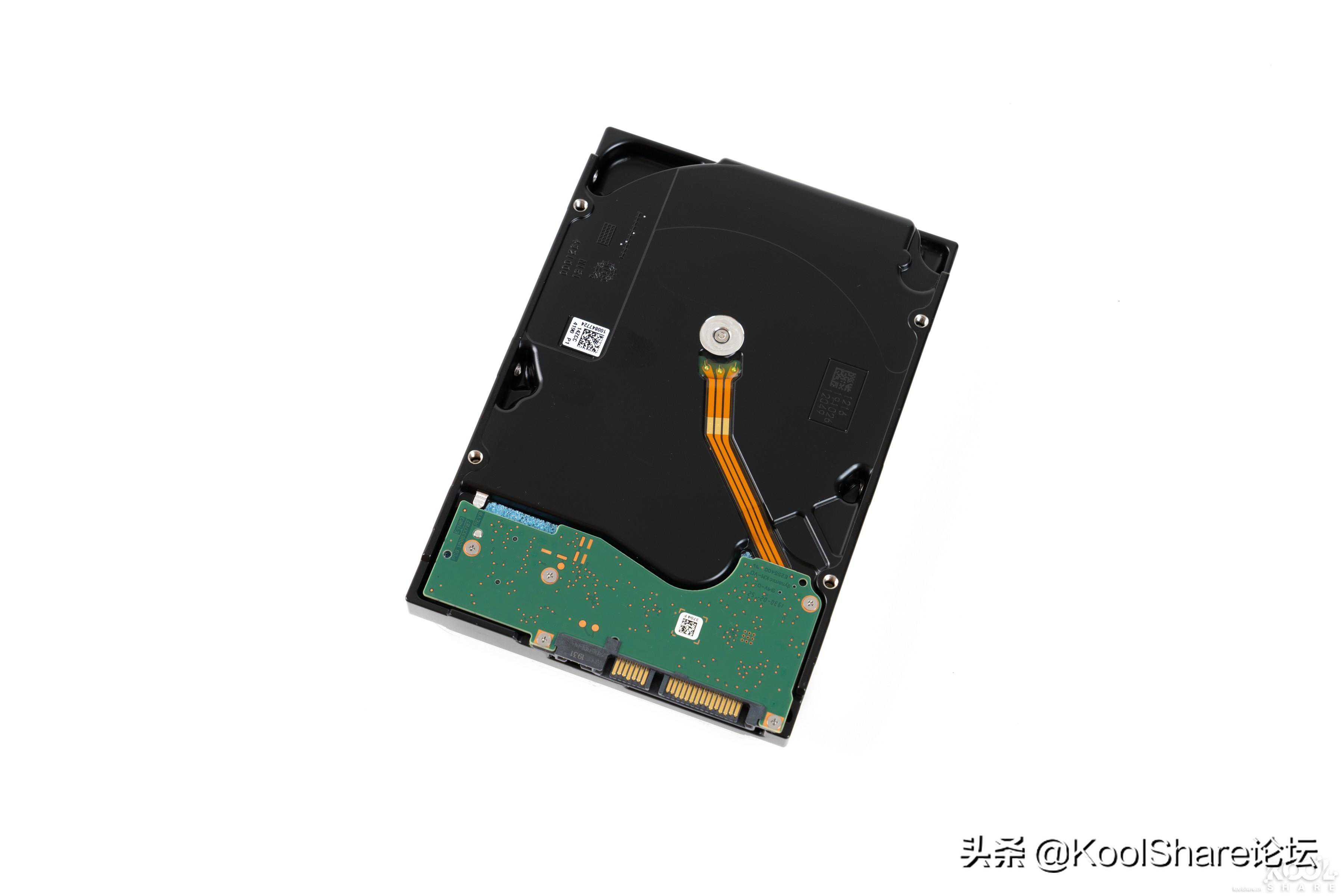

▲背面PCB板相比于IronWolf14TB进一步缩小

▲拆下PCB主板，PCB主板与盘体电路采用公母座互联，之间有一层泡棉作为缓冲

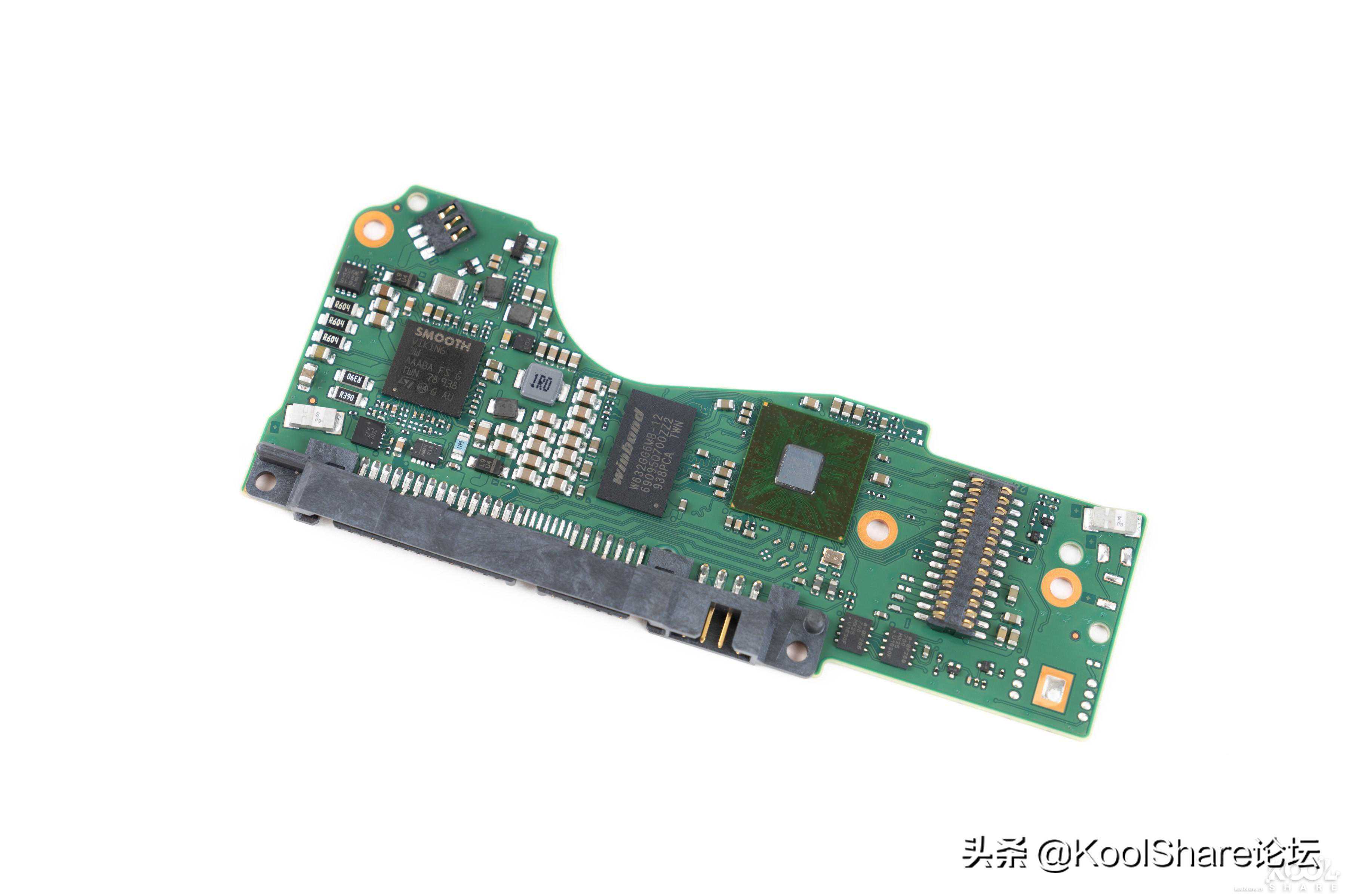

▲PCB主板正面一览。除了主控、256MB缓存等元件以外，在左下和右上边缘处还有两枚RV传感器，能够自动检测并校正轻微的振动，在多盘位NAS机箱中保持可靠的性能

▲硬盘主控特写

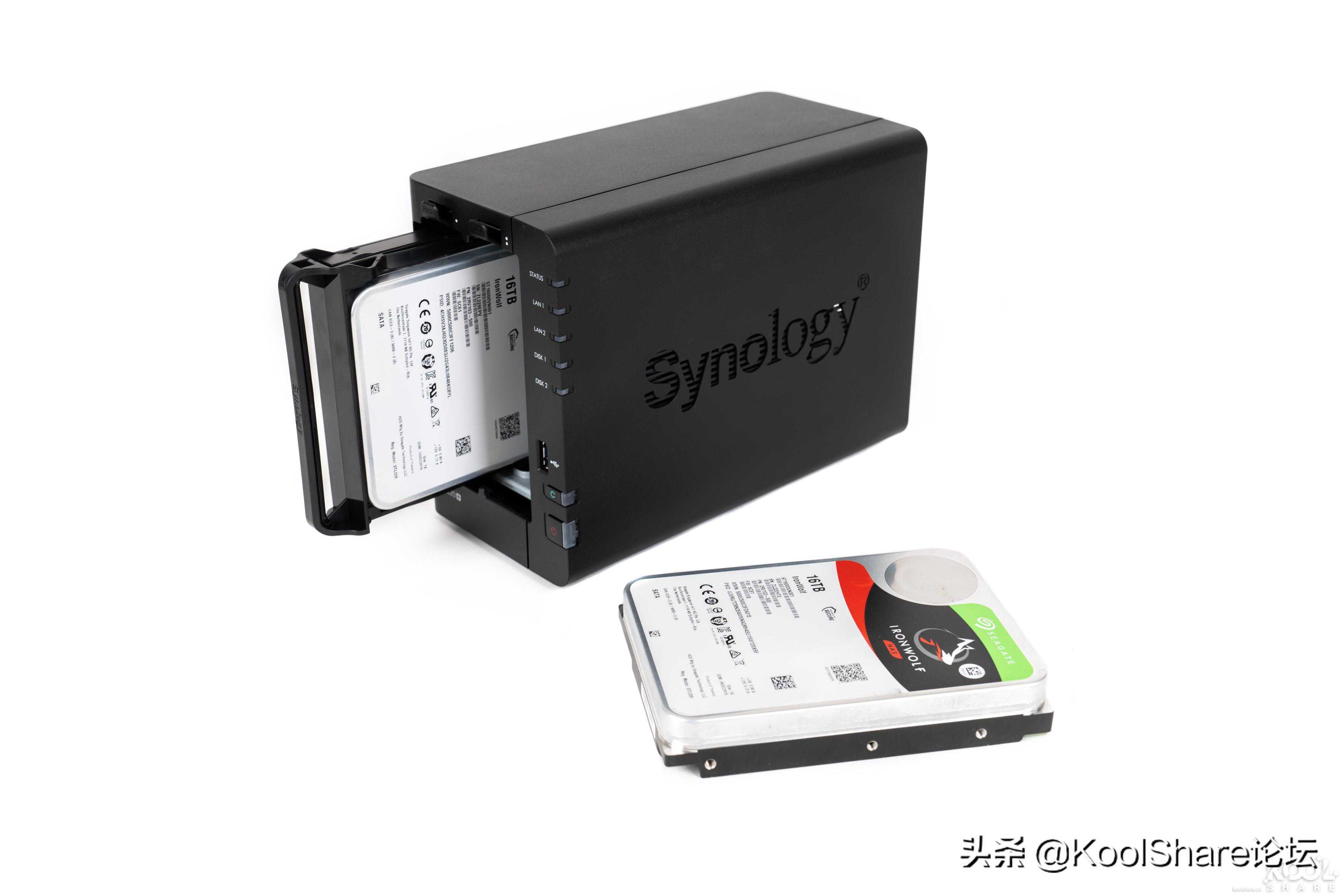

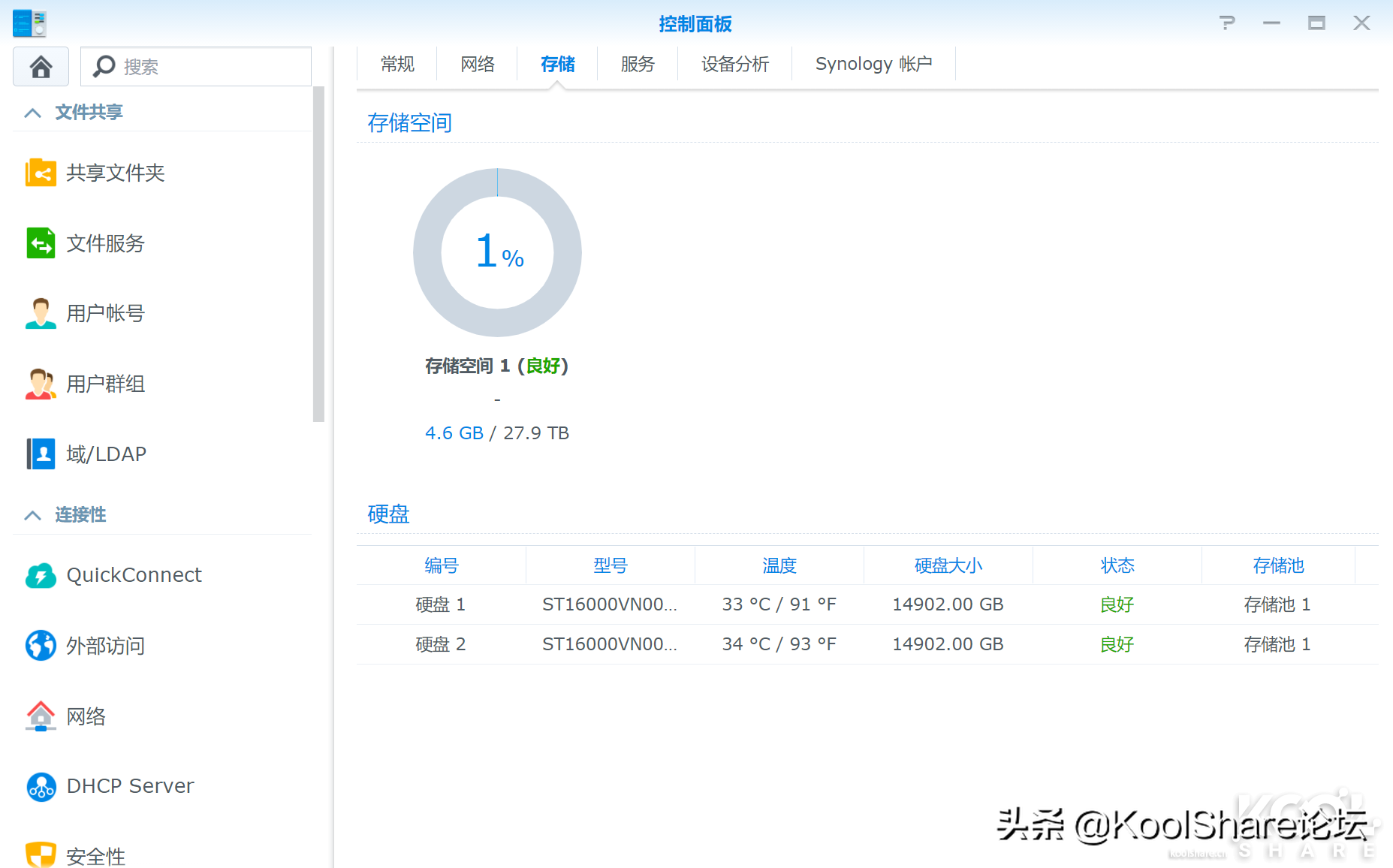

▲DS220+官方宣称支持16TBx2，那就愉快的插满
DSM

▲首先使用管理员账户登录NAS，在套件中心—用户账号设置一个账号以供mactimemachine备份使用，这里我设置账号为timemachine

▲设置好这个timemachine账号的权限

▲接着给共享的文件夹设置好权限，必须给文件夹设置可读取写入，不然的话mac无法备份数据到NAS

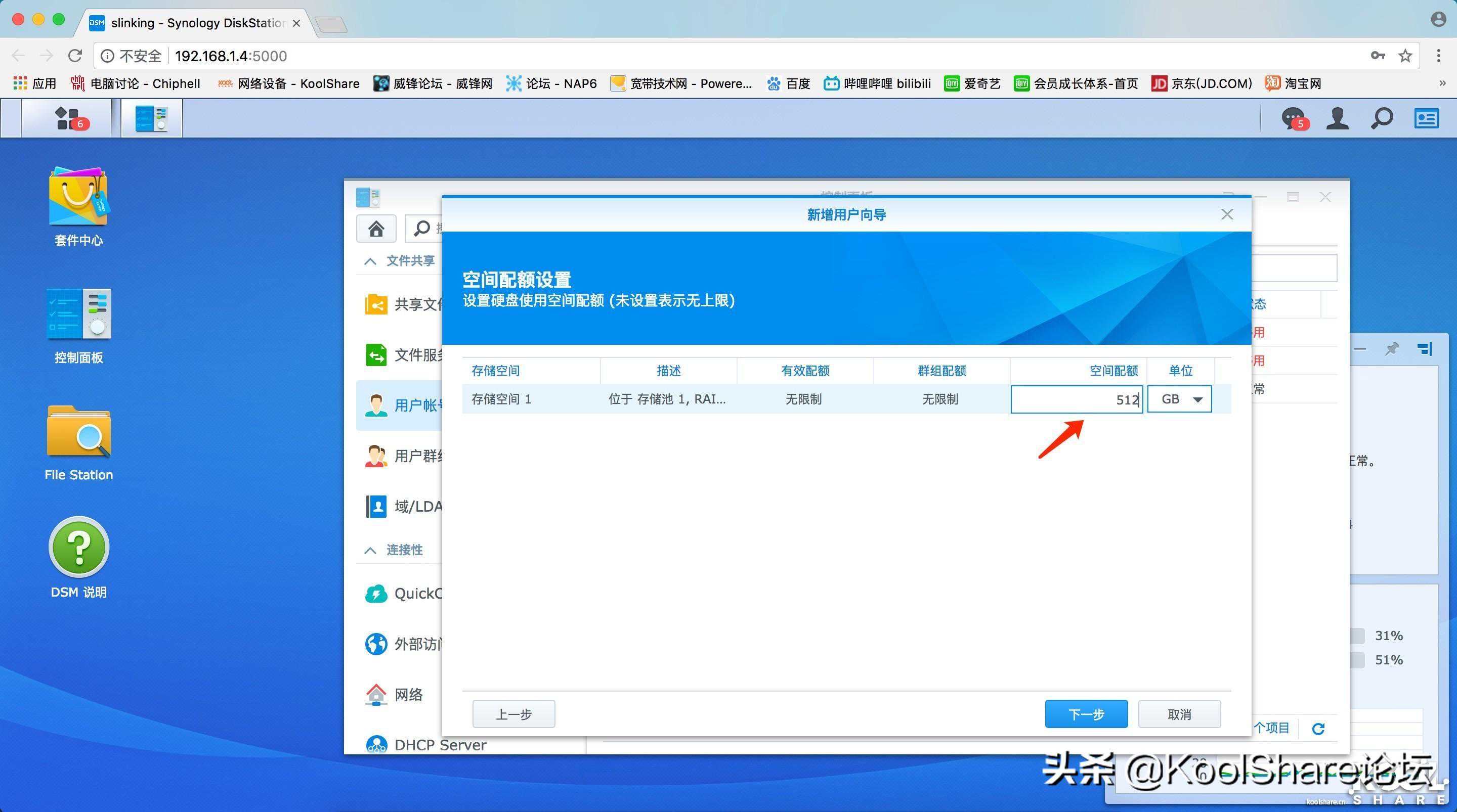

▲空间配额自己合理设定。因为本人的mac是512G的，所以这里设置512G就够用了

▲继续设置好应用程序访问权限，根据自己的选择自由设置

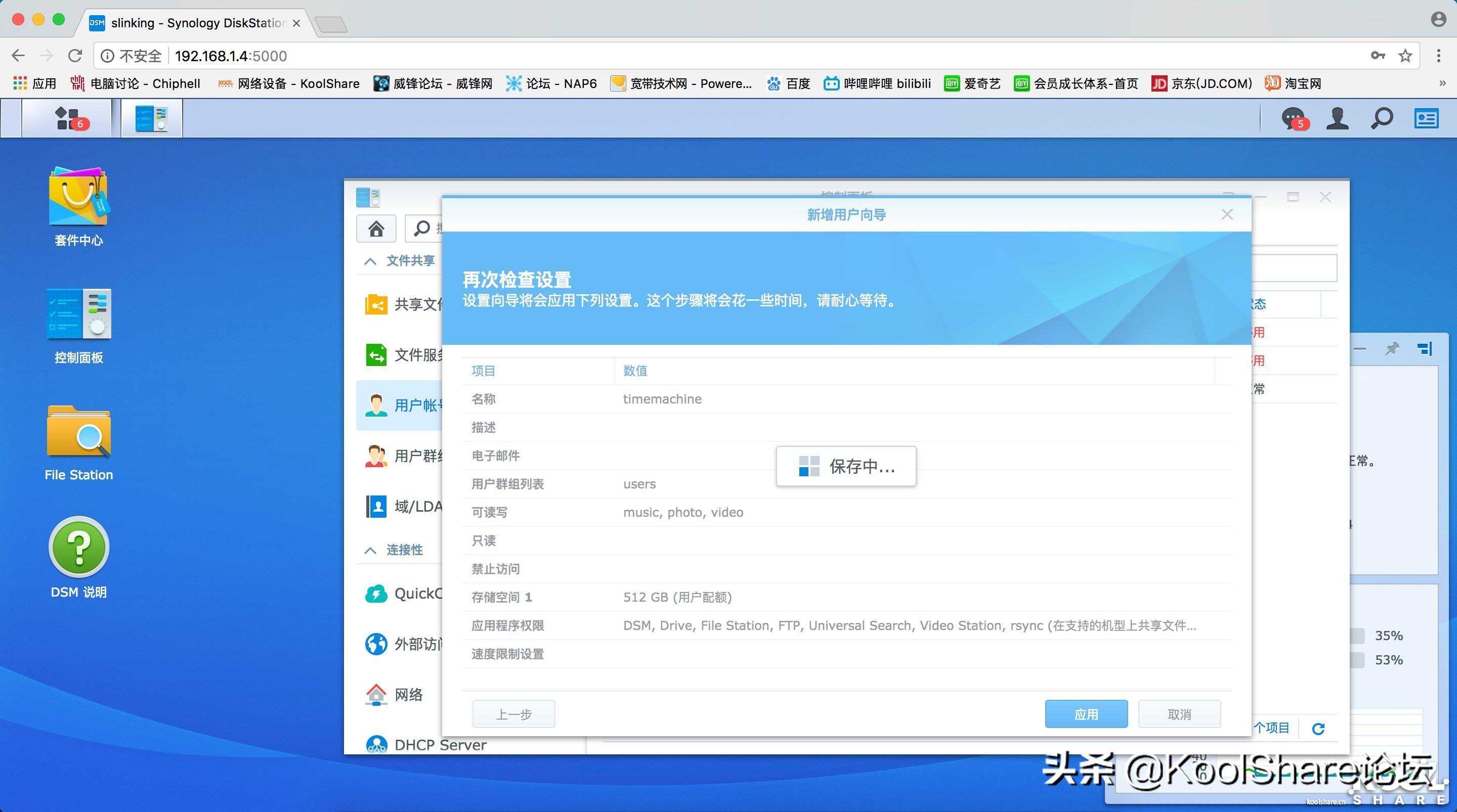

▲最后保存设置就完成了NAS侧的配置

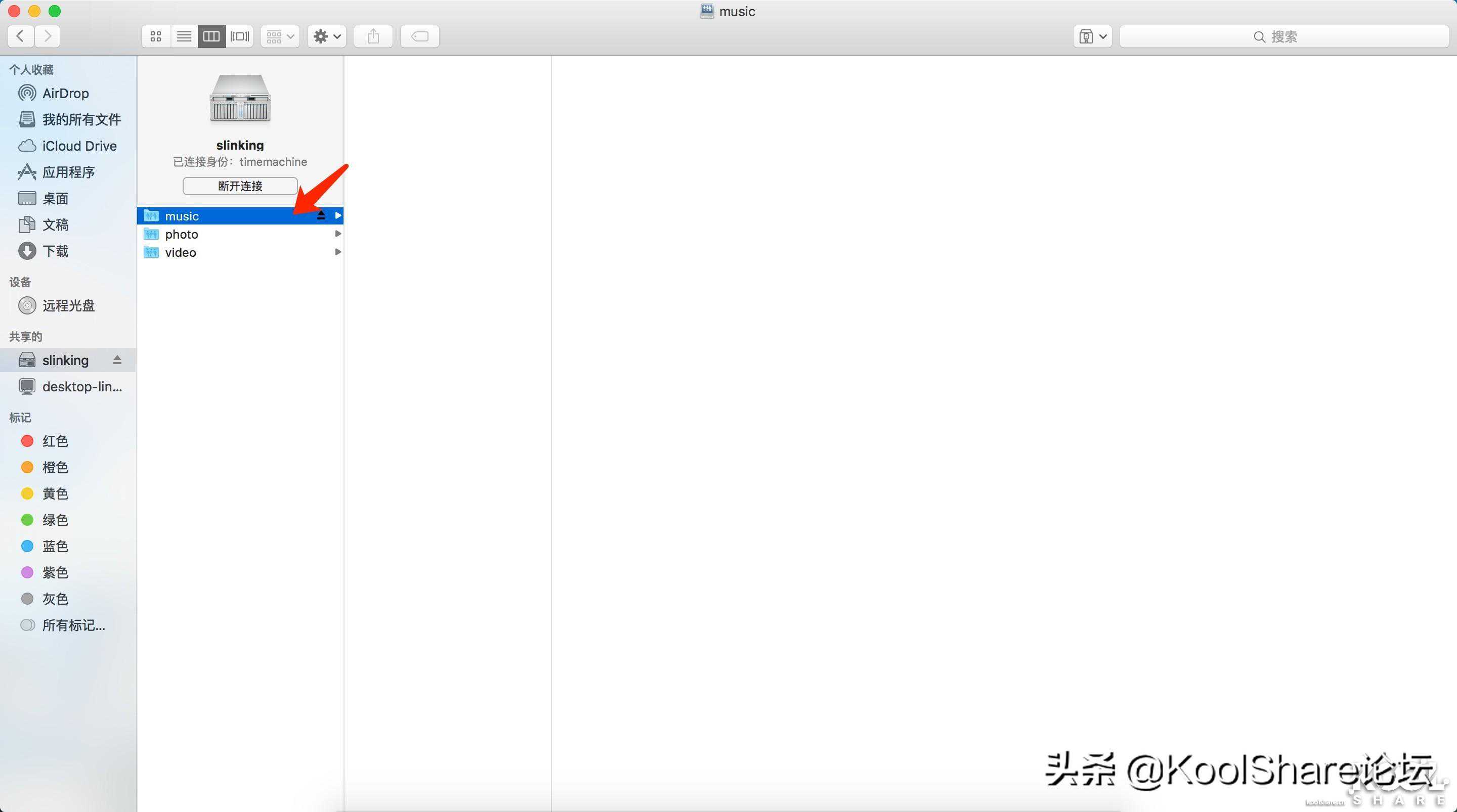

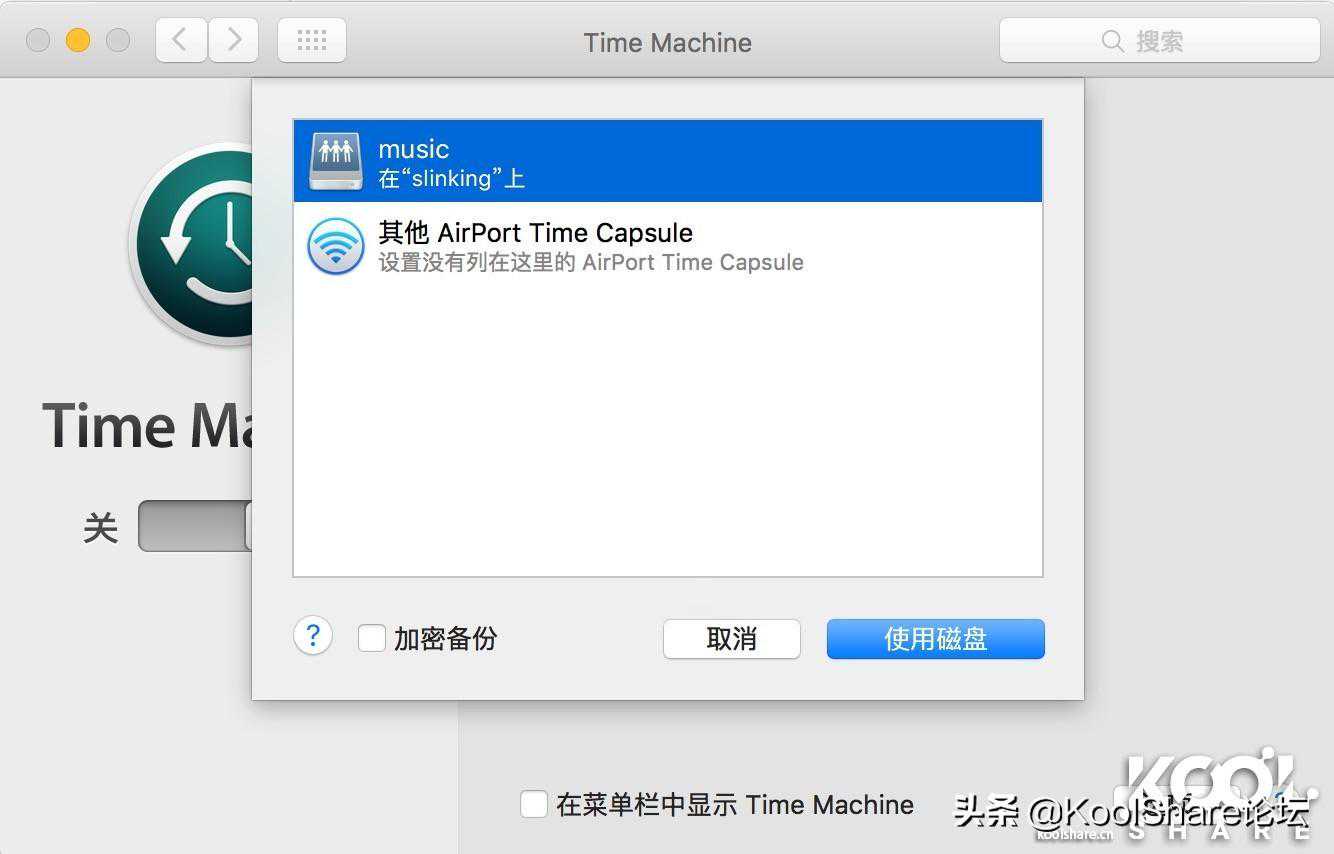

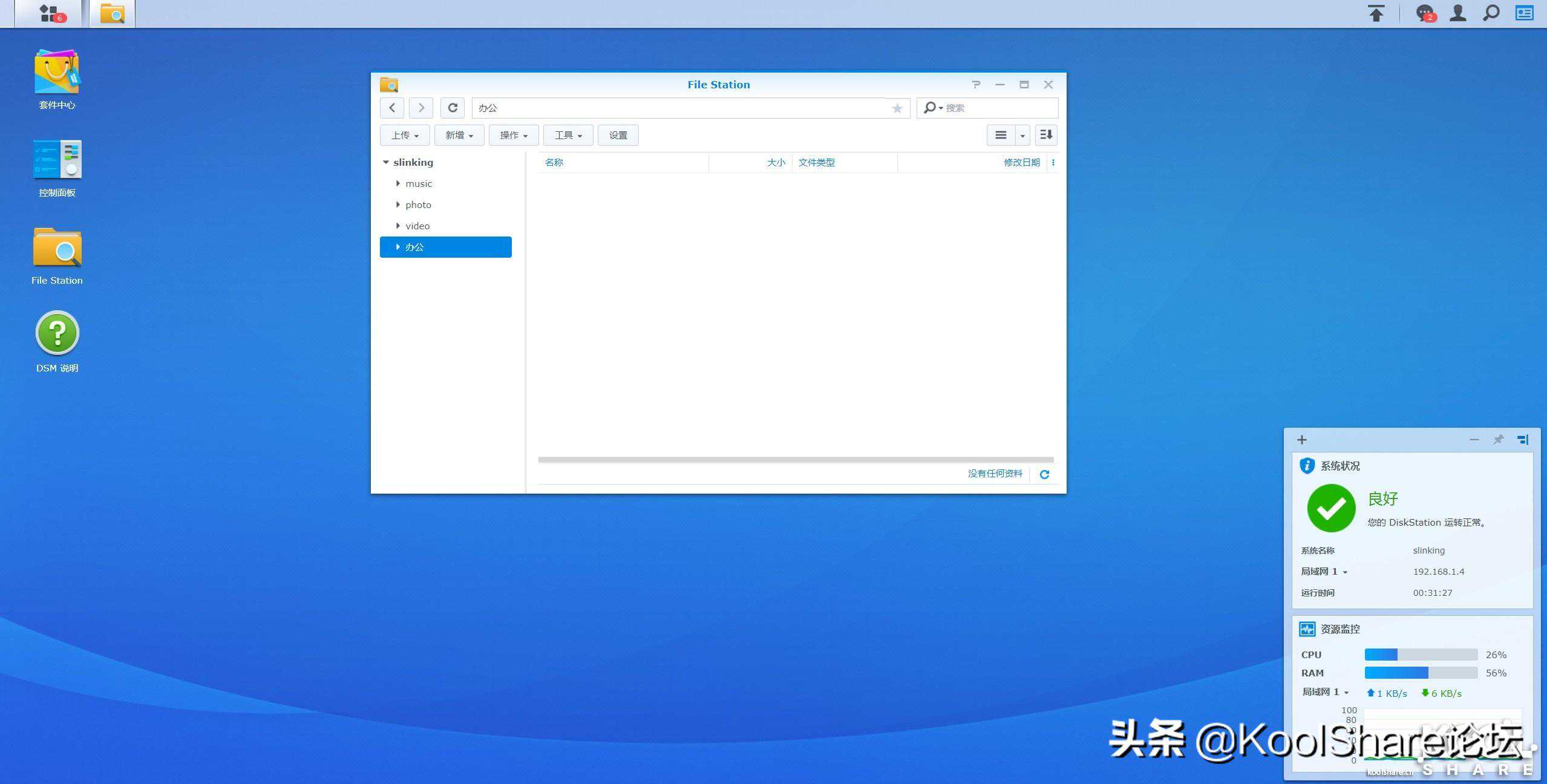

▲登录到NAS后，左侧随意选中一个你需要用作timemachine备份的文件夹，这里我使用了music文件夹。一定要选中，不然timemachine里发现不了磁盘

MacTimeMachine备份到群晖NAS，可以轻松把电脑资料备份到NAS。即使不小心误删文件，也能直接在电脑上恢复。另外，合理的使用TimeMachine备份空间配额，能让备份再也不会塞爆你的NAS存储空间，非常的方便和高效

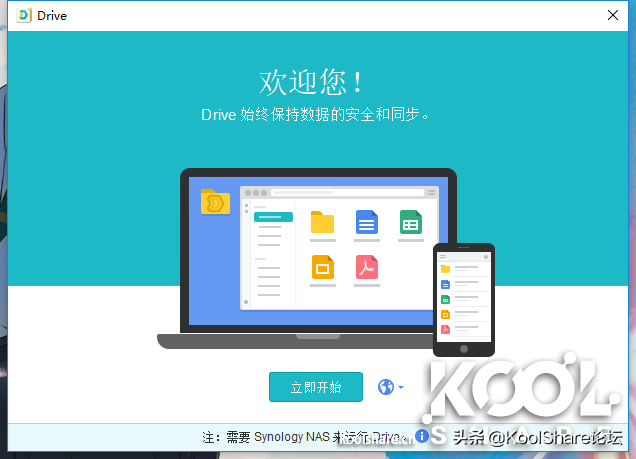

▲Drive电脑客户端，下载地址

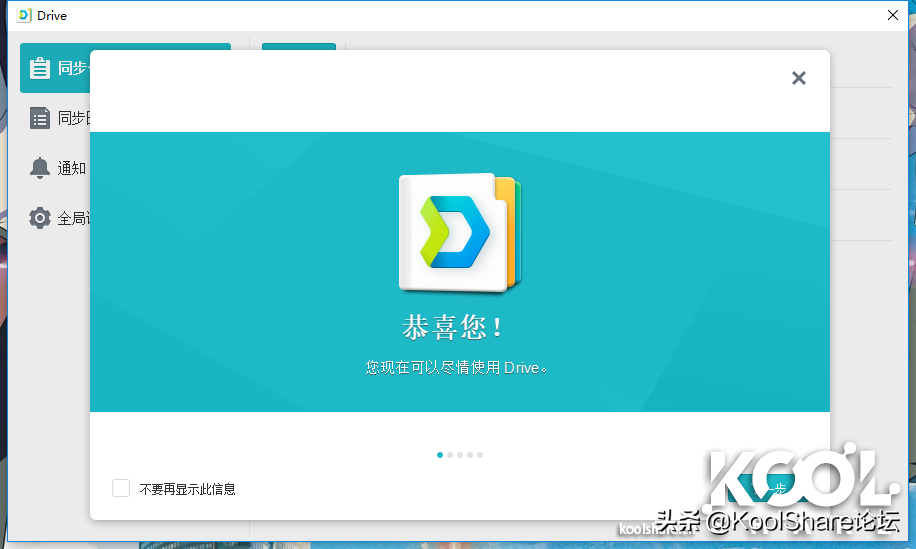

▲打开群晖NAS。安装好Drive套件，按照图示步骤设置好共享文件夹

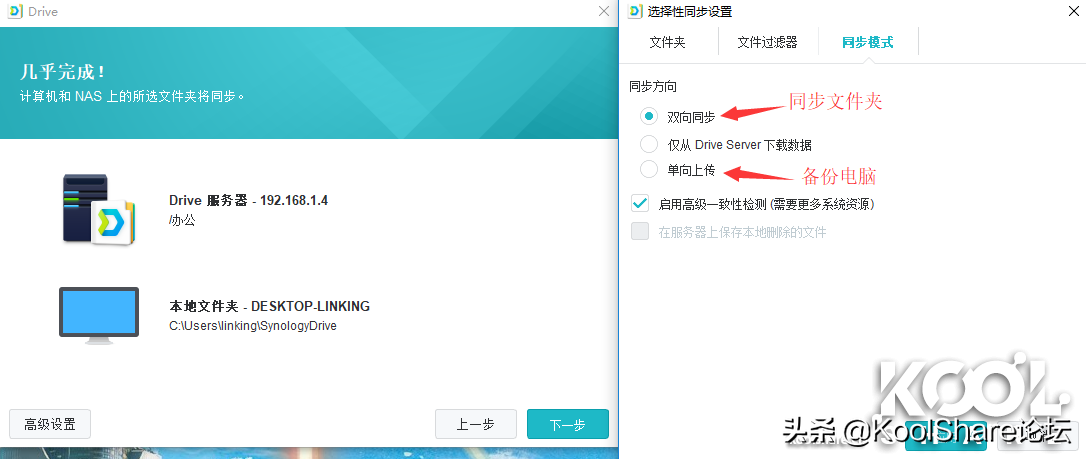

▲高级设置中选择同步方向，双向同步则同步文件夹，单向上传则备份电脑

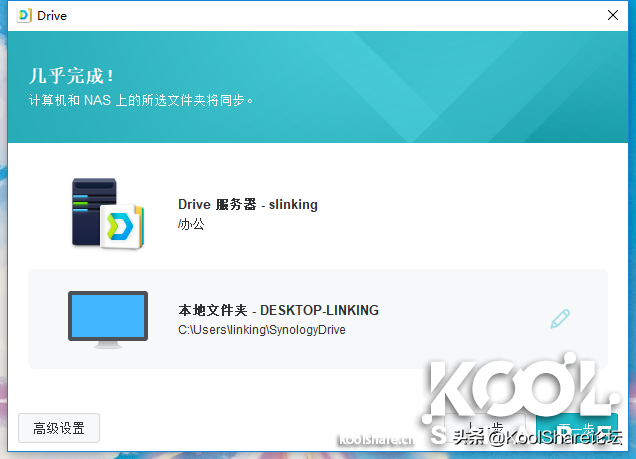

▲这样，双向同步就设置好了。我使用的是NAS上的办公文件夹与本地的SynologyDrive文件夹双向同步

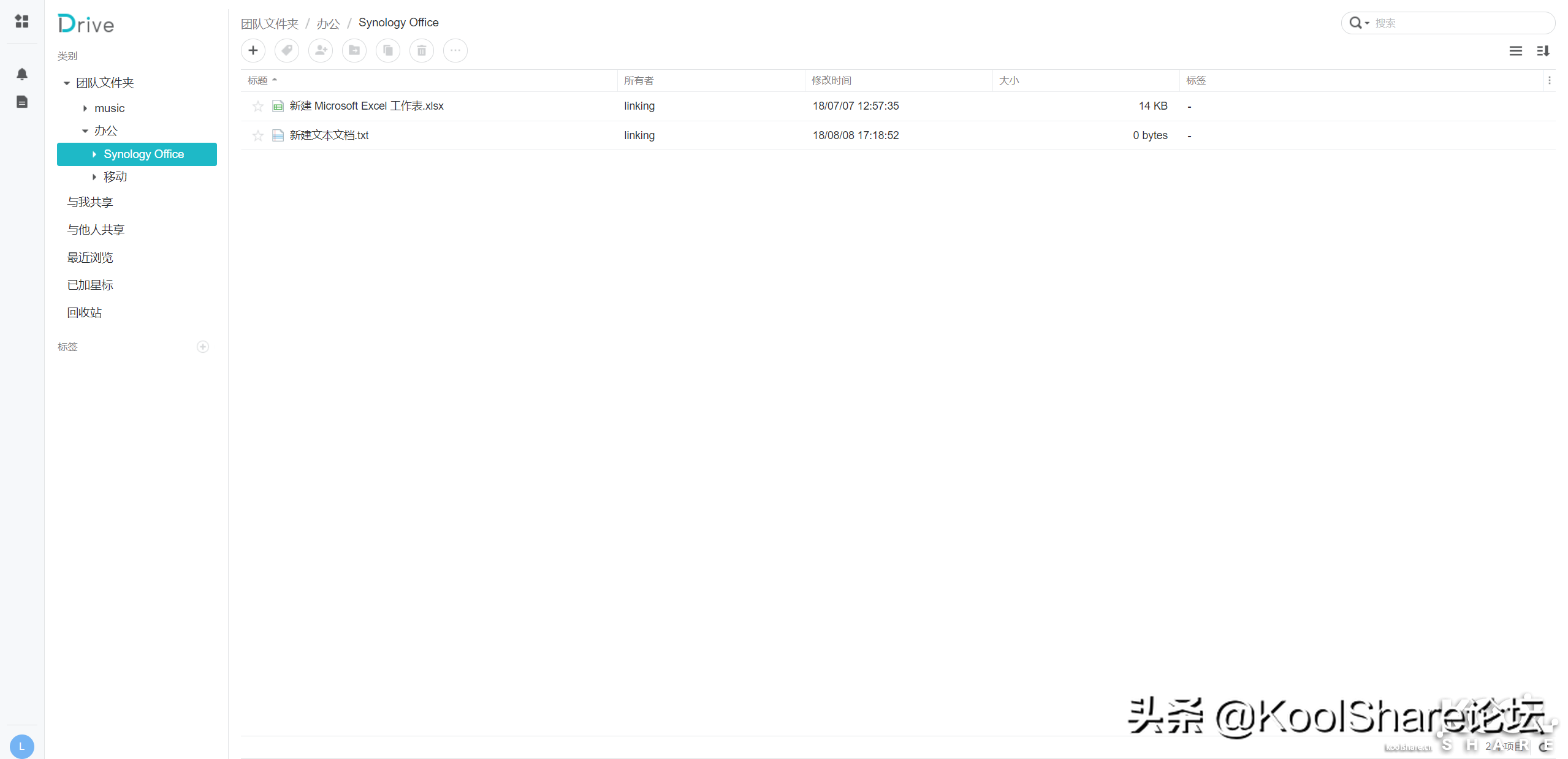

▲首先登陆NAS，往NAS的办公文件夹里上传两个文件

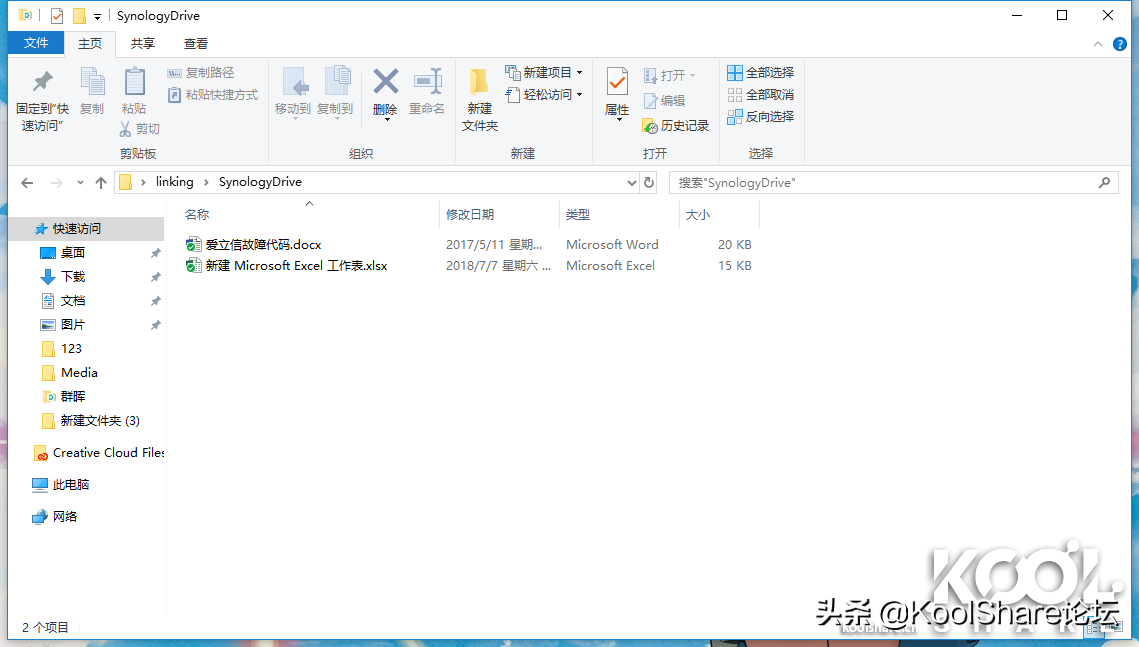

▲然后可以看到本地的SynologyDrive文件夹已经同步到了这两个文件

▲在本地的SynologyDrive文件夹删除这两个文件

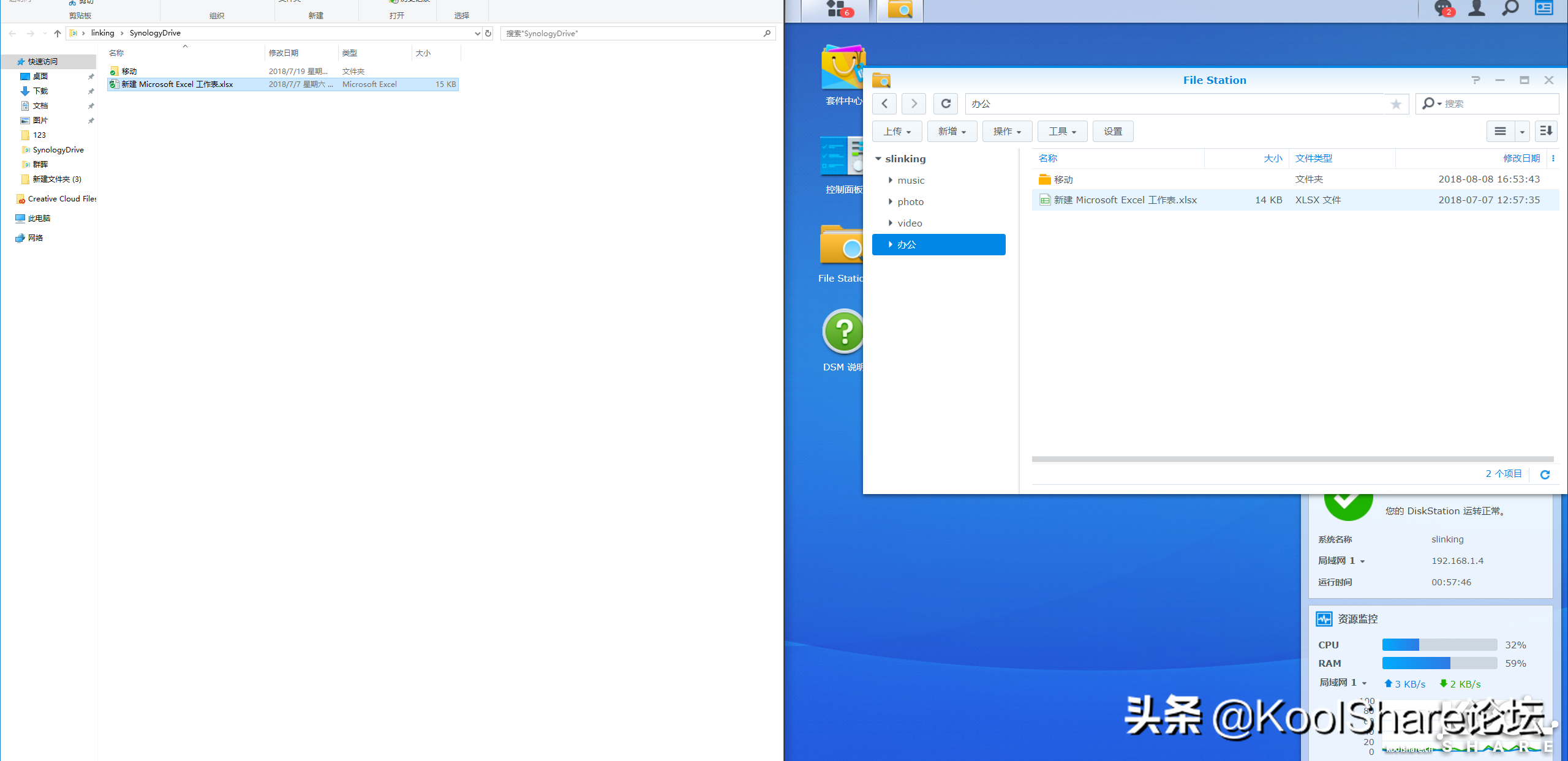

▲可以看到NAS的办公文件夹里这两个文件也被删除了，这就是Drive的双向同步功能。这个功能可以实现一些便捷的功能。例如家中和工作室电脑办公的话，无需携带电脑、U盘、移动硬盘了。工作室未完成的工作，通过Drive桌面客户端实时同步，到家可以继续编辑

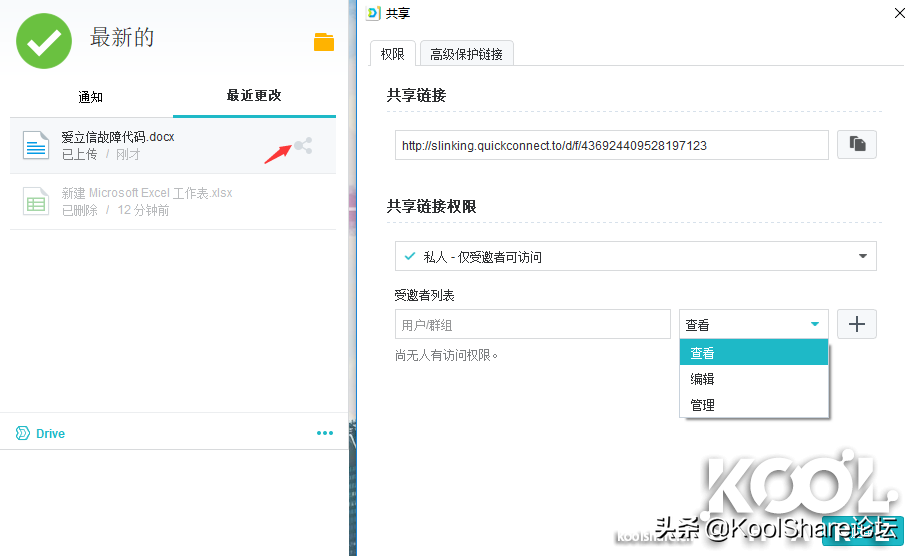

▲你也可以将自己的文件通过一键生成分享外链，可以分享给非NAS账户人员

▲Drive还可以选择单向上传，备份电脑文件

▲此时的NAS办公文件夹只会备份上传本地的SynologyDrive文件夹内的文件。即使本地的SynologyDrive文件夹内的文件被删除，NAS上的办公文件夹内的文件也不会受到影响

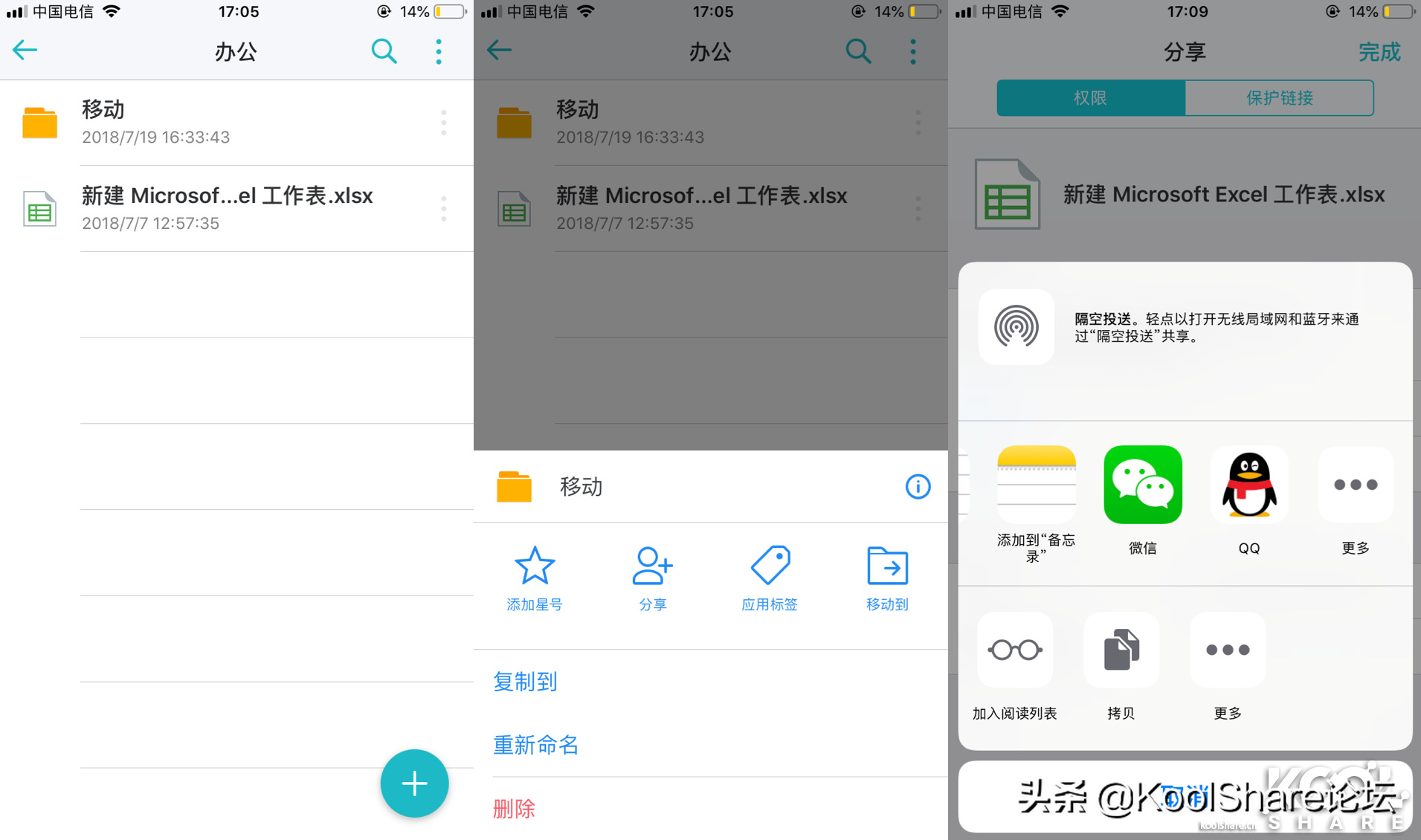

▲使用Drive移动端也是非常方便的。不但能随时浏览存放在Drive私有网盘的所有文件，还可以文件一键生成外链，分享到微信和其他平台，微信收到的文件也可转存到Drive

▲使用Drive网页端可以让多人共同编辑文件和表格，管理档案团队文件。有了Drive，使办公变得更为高效和便捷，不管是出差还是异地办公，都可以免去携带U盘、移动硬盘等繁重设备
性能测试

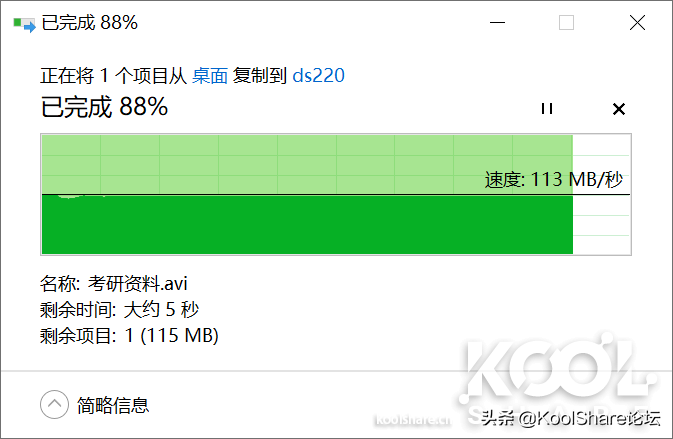

▲向NAS中上传文档，此时DS220+的写入速度为113MB/s左右

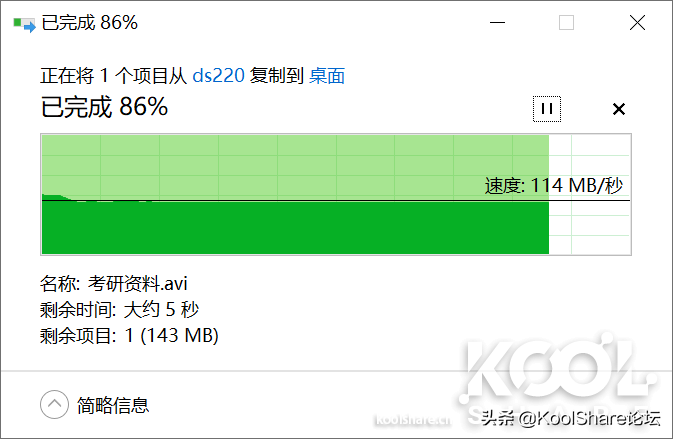

▲从NAS中取回文档，此时DS220+的读取速度为114MB/s左右

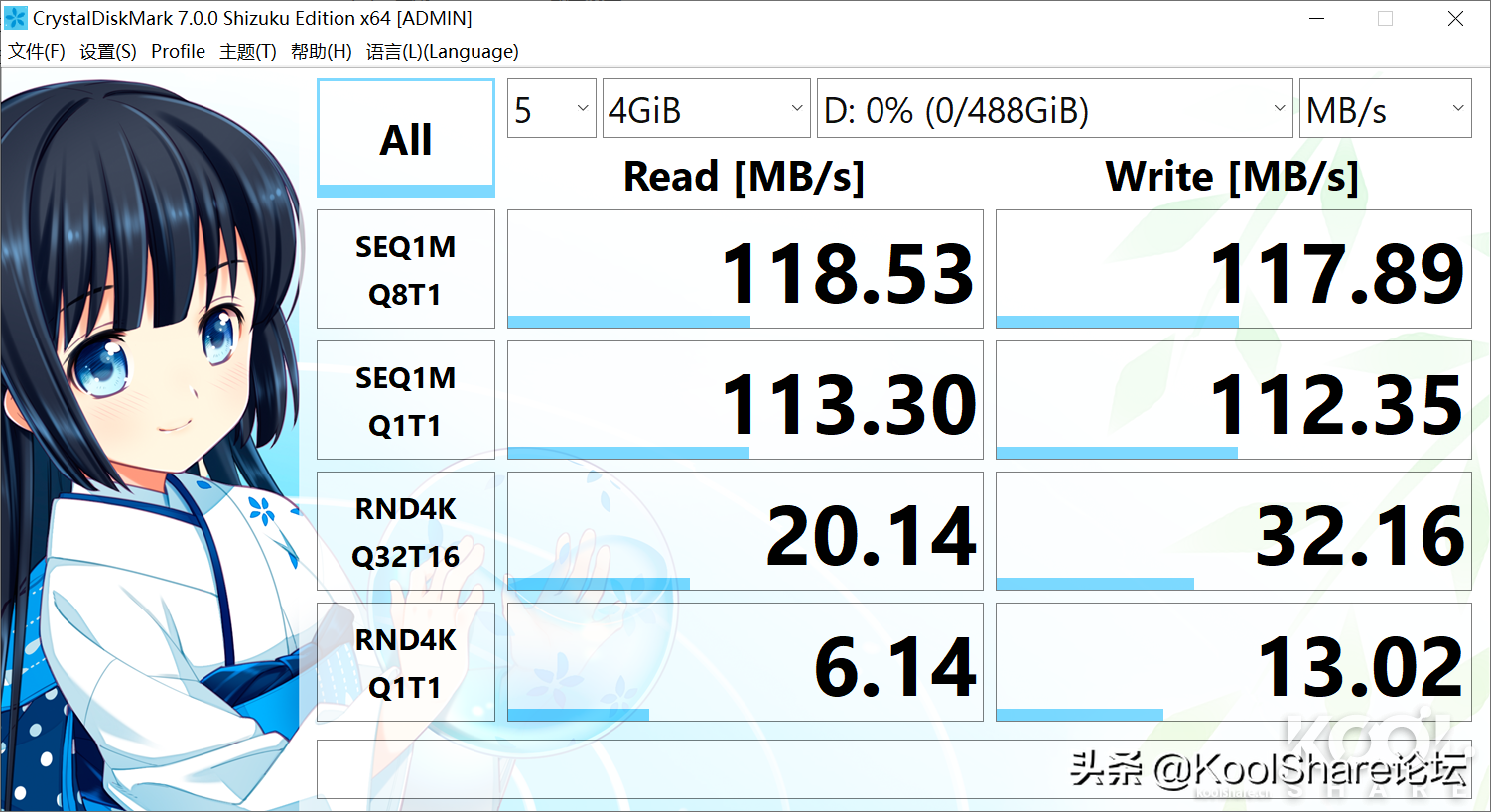

▲两块IronWolf16TBHDD组建RAID1，挂载ISCSI储存后，CrystalDiskMark测试

▲端口聚合后，从两台PC同时向DS220+上传文件，每台PC的上传速度都在114MB/s左右

▲端口聚合后，从两台PC同时向DS220+取回文件，每台PC的读取速度都在113MB/s左右

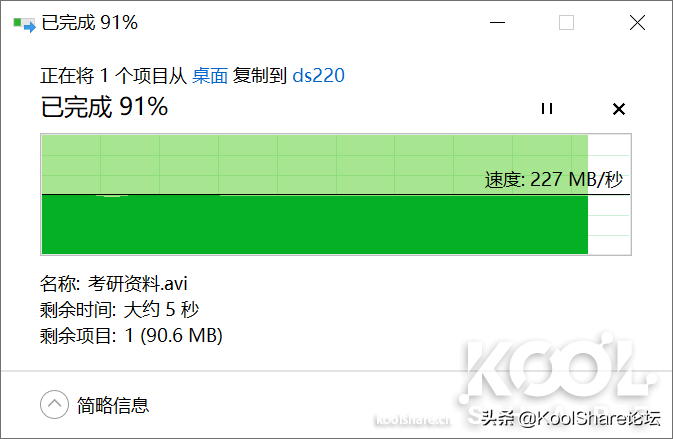

▲SMB3叠加后，向NAS中上传文档，此时DS220+的写入速度为227MB/s左右

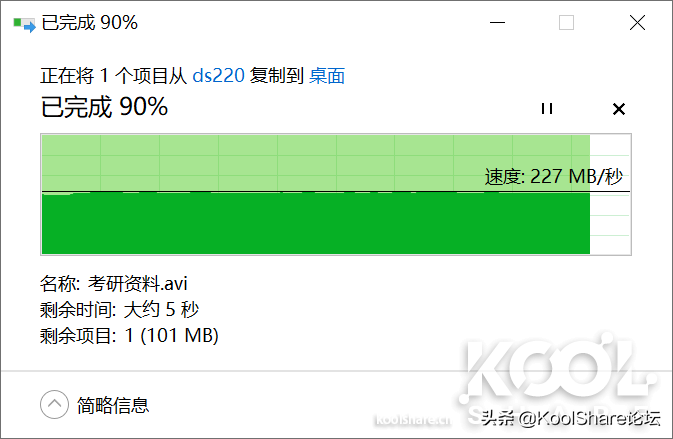

▲SMB3叠加后，从NAS中取回文档，此时DS220+的读取速度为227MB/s左右
功耗测试

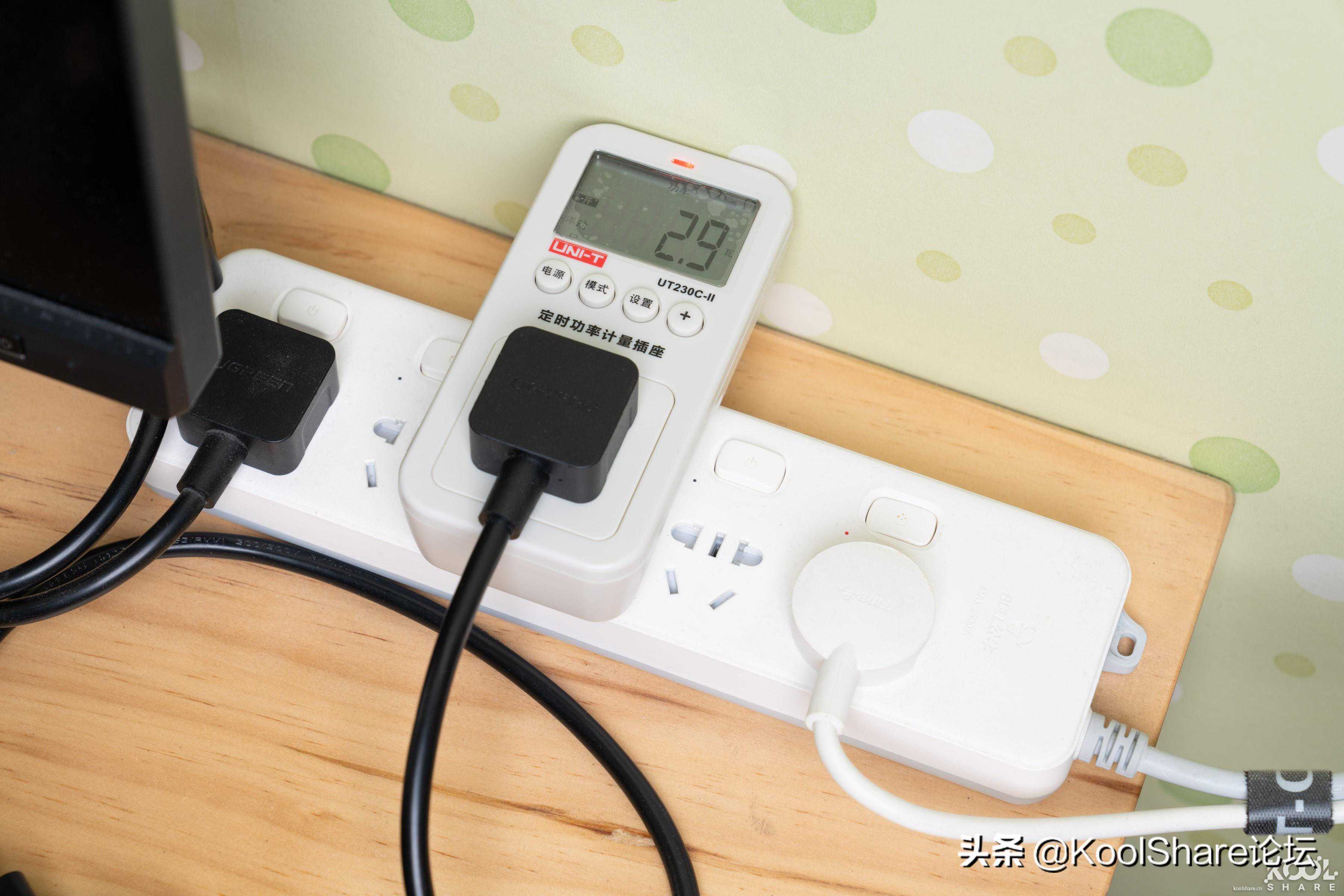

▲群晖DS220+休眠时功耗为2.9W左右

▲群晖DS220+安装两块IronWolf16TBHDD，使用千兆LAN口正常运行时功耗为17.8W左右

▲群晖DS220+安装两块IronWolf16TBHDD，使用千兆LAN口上传文档时功耗为18.5W左右

▲群晖DS220+安装两块IronWolf16TBHDD，使用双千兆LAN口SMB3正常运行时功耗为20.2W左右

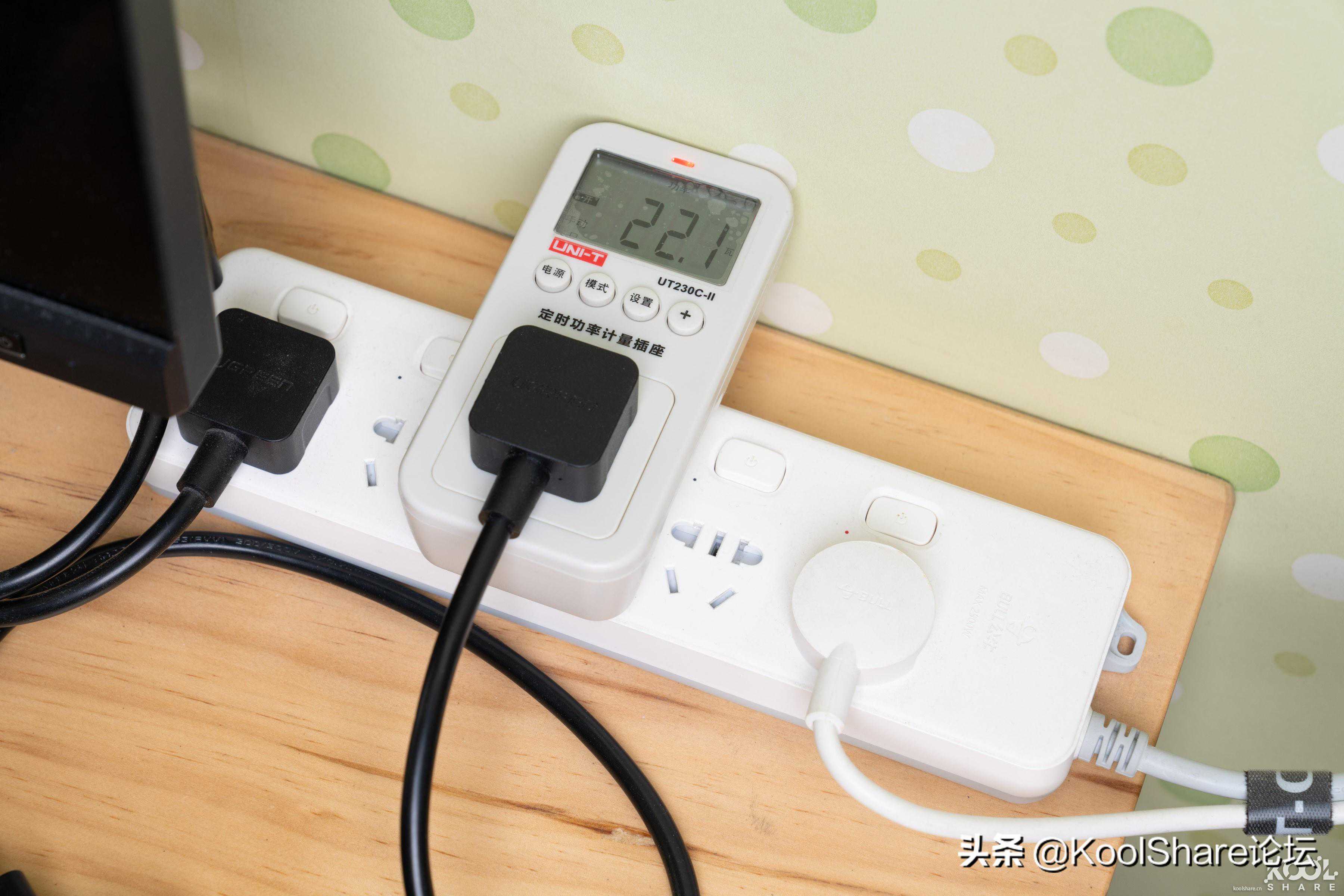

▲群晖DS220+安装两块IronWolf16TBHDD，使用双千兆LAN口SMB3上传文档时功耗为22.1W左右
噪音测试

▲环境噪音35.0dB左右

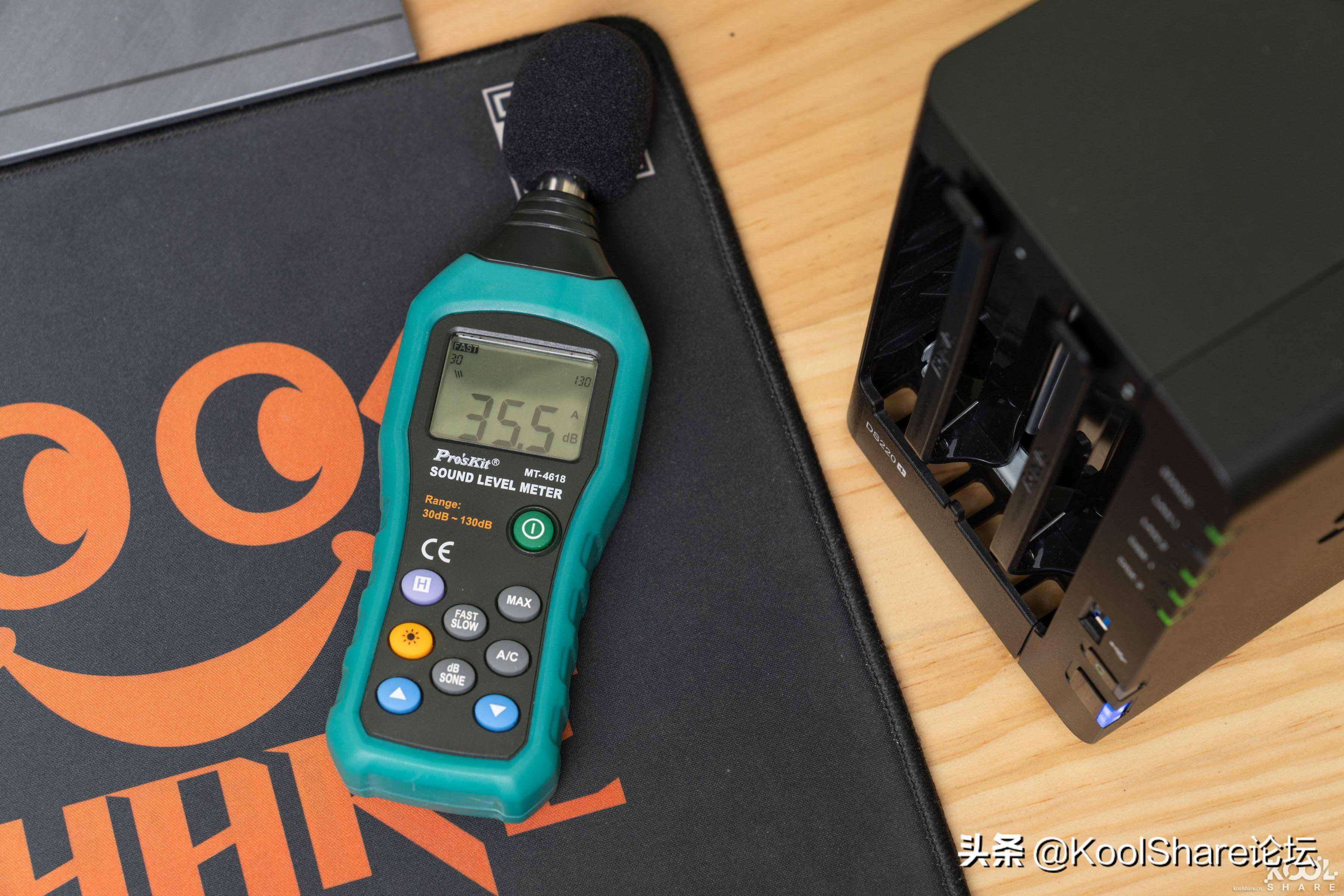

▲静音模式下，噪音分贝值在35.5dB左右

▲低温模式下，噪音分贝值在42.3dB左右

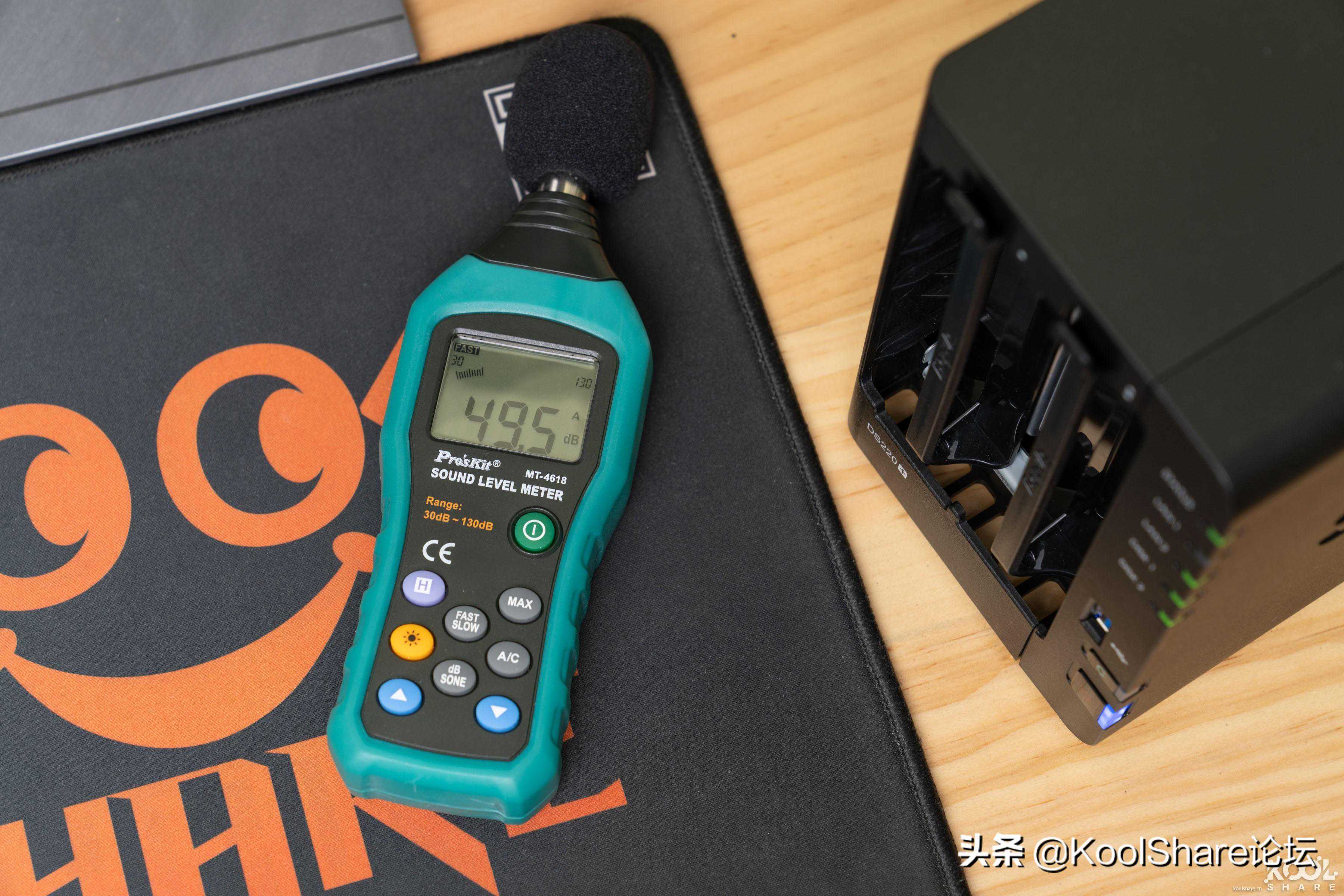

▲全速模式下，噪音分贝值在49.5dB左右
温度测试

▲环境温度26.1度左右，环境湿度在55.4%

▲环境温度26.1度左右，环境湿度在55.4%

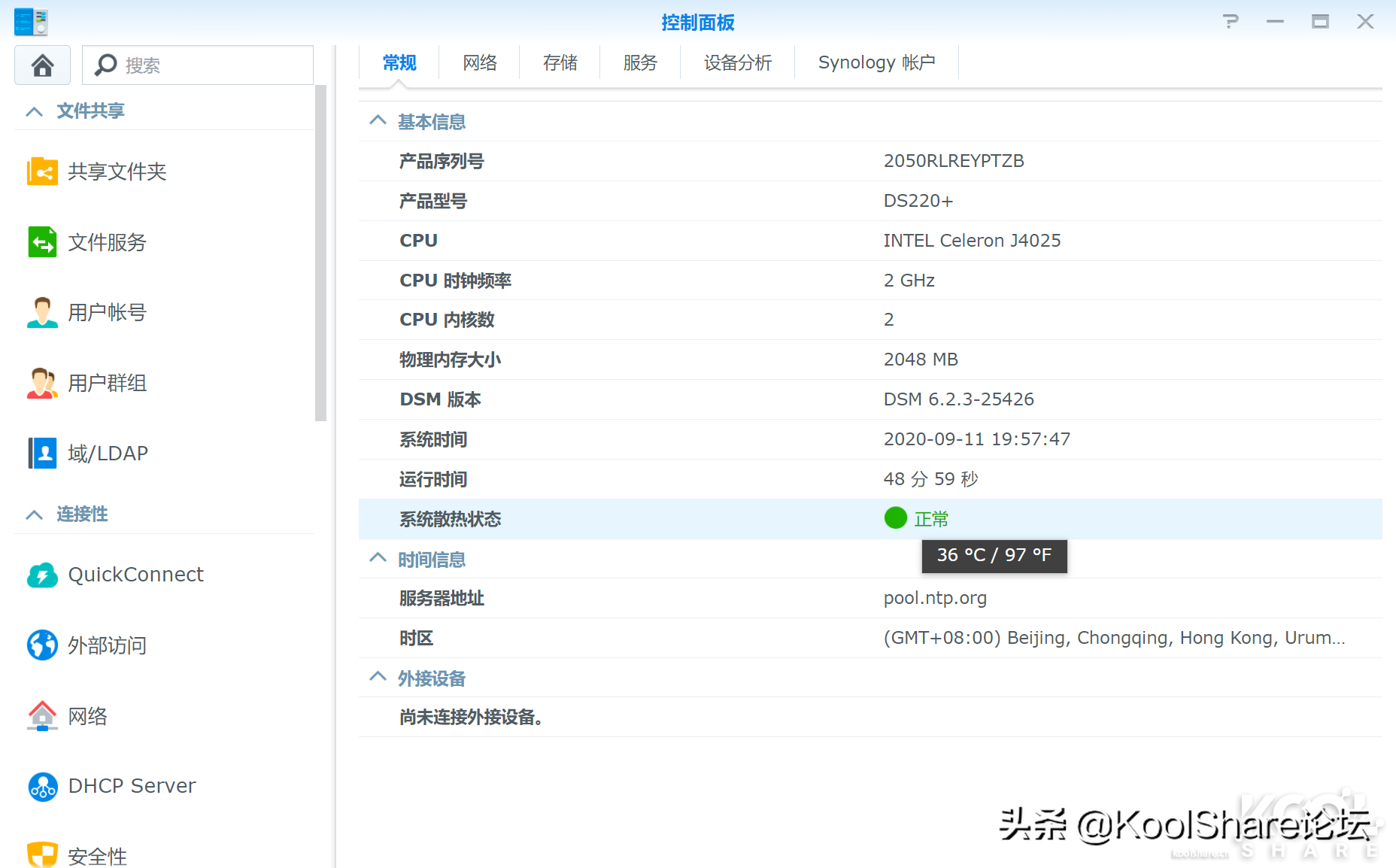

▲DS220+开机运行时间50分钟左右，CPU温度在36度左右

▲此时两块希捷IronWolf16TB温度在34度左右

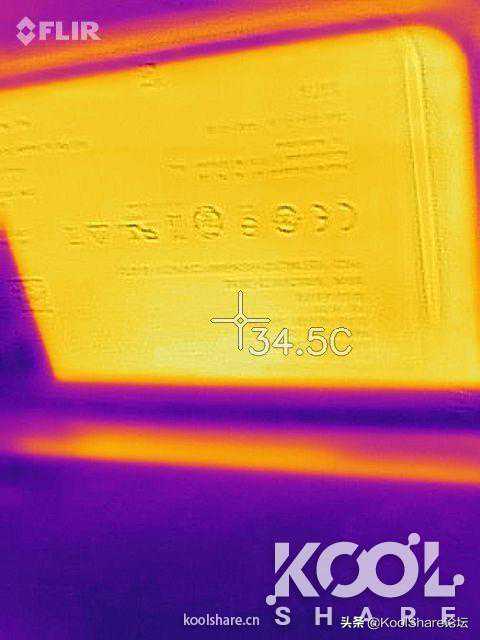

▲使用热成像仪，1槽位HDD的温度在34.5度左右

▲2槽位HDD的温度在34.2度左右

▲电源适配器温度在35.1度左右
总结

▲DS220+支持安装2块3.5寸硬盘或者2.5寸SSD，可建立较高安全的RAID1保护。内建的双网卡支持链路聚合和SMB3多通道，能有效提升办公效率。再加上群晖各种丰富的套件，非常适合初学者入门
