带你领略光怪陆离的桩工机械世界

说到工程机械模型，外形最鬼畜的一类可能就是桩工机械的了

吊车模型你可从外表分辨出哪个是全地面，哪个是汽车吊，哪个是履带吊，哪个是环轨吊，哪个是塔吊。其中全地面吊车中，你可以分辨出哪个是伸缩臂、桁架臂

矿用机械模型你也可以从外表分辨出哪个是挖土的，哪个是推土的，哪个是铲土的，哪个是运土的。其中挖土的中，你也可以分辨哪个是液压，哪个是绞索，哪个是轮斗，哪个是拉铲

但是到了桩工机械这边，一般人就完全没概念了。不信，随便发几个照片，你来认认？

一般这个钻机都认识

这个又是什么鬼？

这个呢？

而这又是神马？

而这又是神马？

让我们先来了解一下桩工机械的定义：桩工机械是用于各种桩基础、地基改良加固、地下挡土连续墙、地下防渗连续墙施工及其他特殊地基基础等工程施工的机械设备，其作用是将各式桩埋入土中，以提高基础的承载能力

现代的基础桩有两种基本类型：预制桩和灌注桩。前者用各种打桩机将预制好的桩埋入土中，后者用钻孔机钻出深孔以灌注混凝土

国内一般根据预制桩和灌注桩的施工，把桩工机械分为预制施工机械和灌注桩施工机械两大类

而国外则将基础桩分外Concretepiling和Steelpiling

首先，Concretepiling（混凝土灌注桩）就是我们平时看到的给高层建筑或者桥墩打桩，根据工况不同可能用以下几种设备：1.旋挖钻机成孔，下钢筋笼（可能需要起重机配合），灌桩（混凝土机械），根据地质条件，如果需要采用护桶，可能会涉及到起重机、振动锤、搓机等辅助设备。2.如果地质偏软，也可以使用电液装机架配合长螺旋钻杆，或者多功能旋挖钻机配合长螺旋钻杆，即所谓的CFA工法

以上两种都是为了做桩，还有的是为了做基坑支护：1.用旋挖钻机配专用钻头，采用SMW工法，做连续墙支护；2.用连续墙挖斗做连续墙支护；3.也可采用双联铣等设备做支护

而Steelpiling（钢桩）与我们通常所说的桩基有所区别，主要也是为了防护，主要用于海边工地，用振动锤等设备将钢板桩插入，组成支护墙

不论国内还是国外的分类法，桩工机械的外形决定了他们的不同作用，让我们一一通过模型的形式，打开异次元的大门，带你领略光怪陆离的桩工机械世界

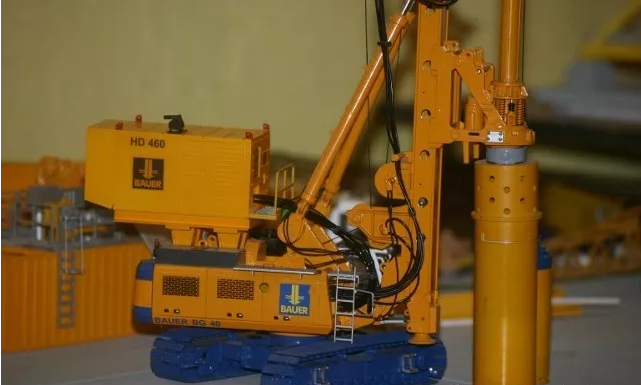

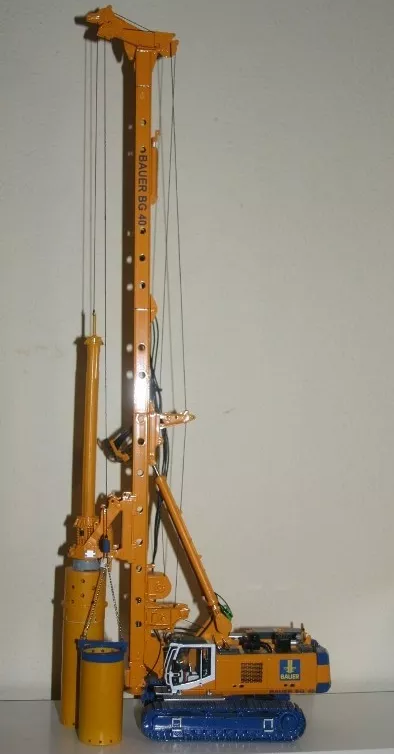

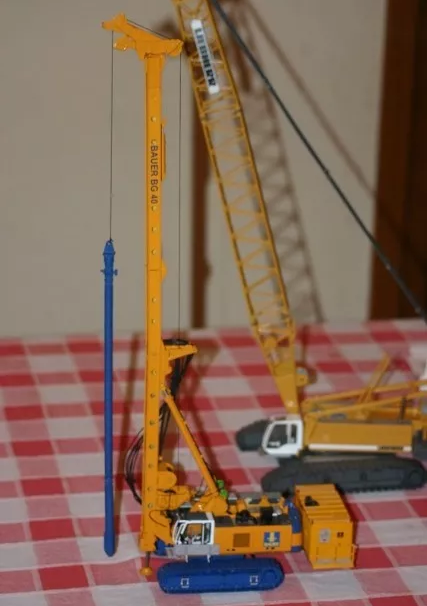

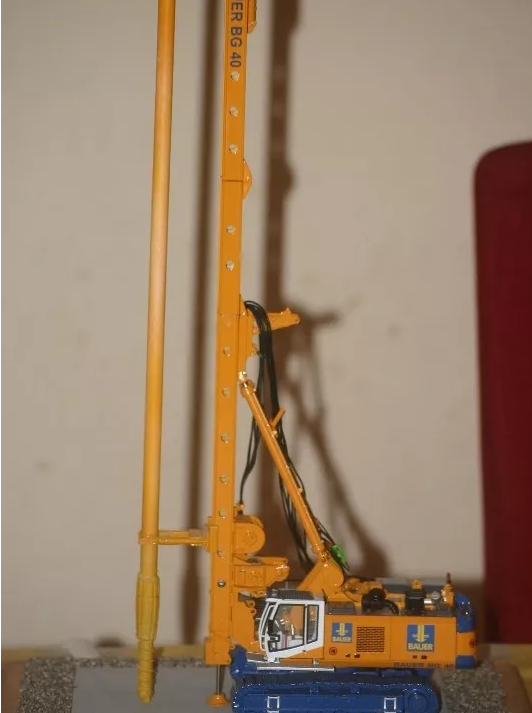

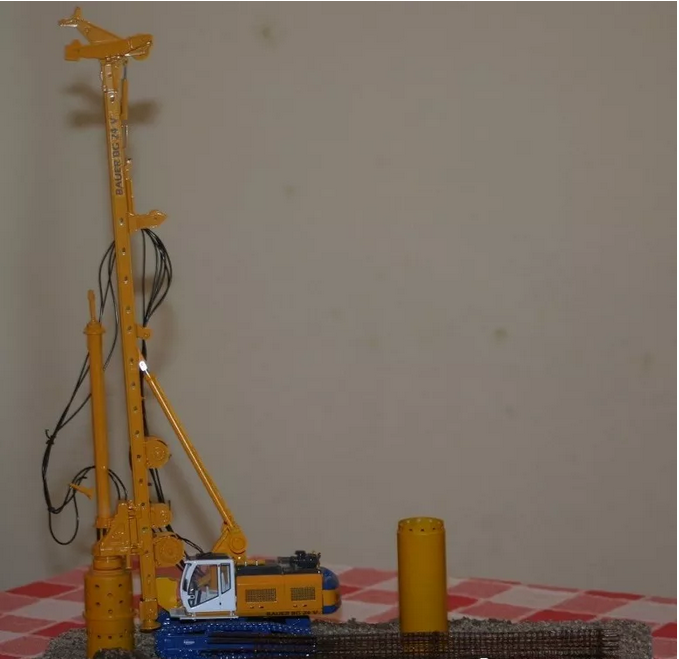

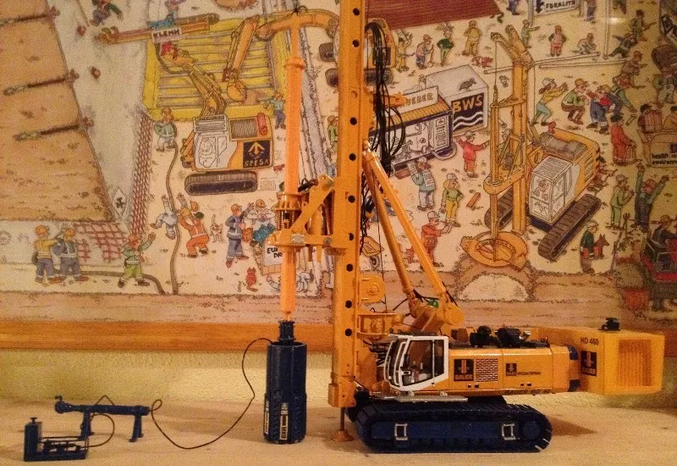

旋挖钻机是一种适合建筑基础工程中成孔作业的施工机械

主要适于砂土、粘性土、粉质土等土层施工，在灌注桩、连续墙、基础加固等多种地基基础施工中得到广泛应用

该类钻机一般采用液压履带式伸缩底盘、自行起落可折叠钻桅、伸缩式钻杆、带有垂直度自动检测调整、孔深数码

主、副两个卷扬可适用于工地多种情况的需要。该类钻机配合不同钻具，适用于干式(短螺旋)或湿式(回转斗)

青藏铁路施工显示了旋挖钻机的优越性，而遍布全国的高铁建设促进了国内旋挖钻机市场

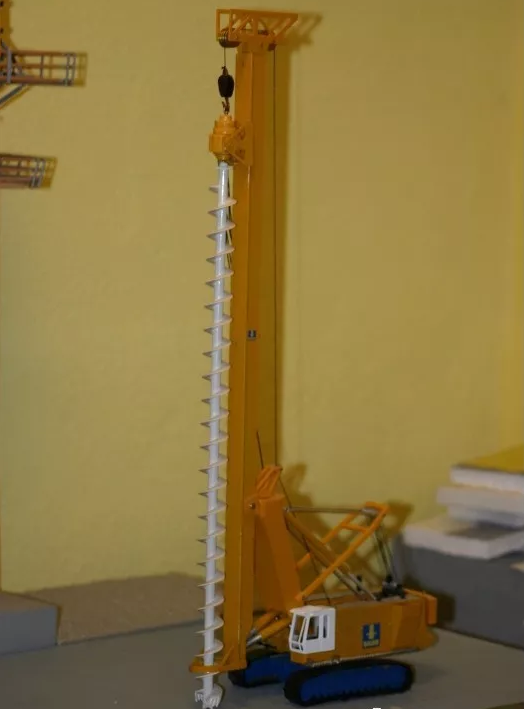

PART2：长螺旋钻孔机

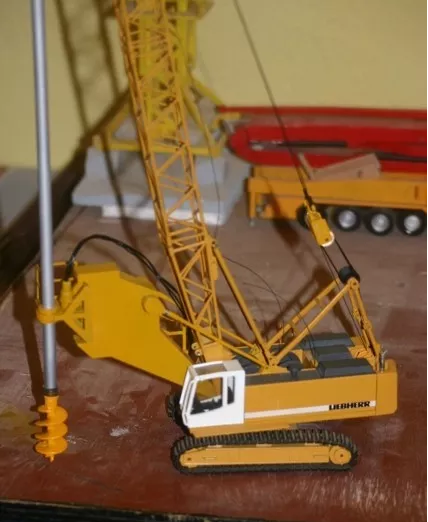

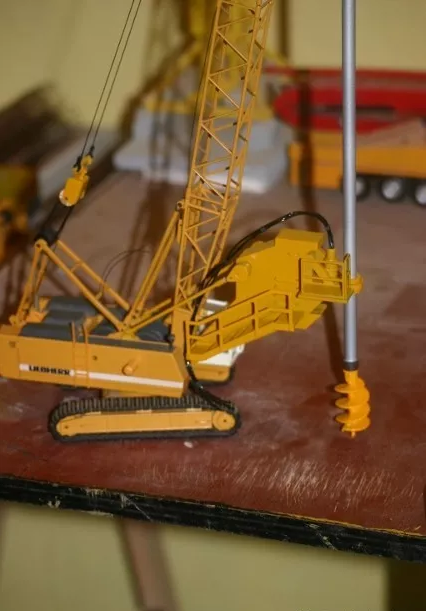

小直径和小深度混凝土灌注桩施工领域，长螺旋钻机最具优势

PART3：管桩机械

桩身在工厂预制，一般为预应力高强度混凝土管桩，通过锤击或静压方式沉入地下

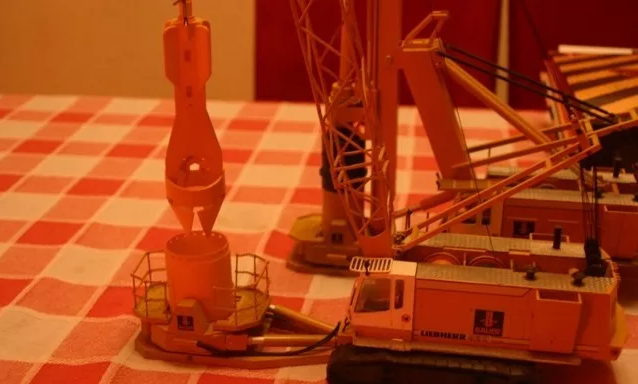

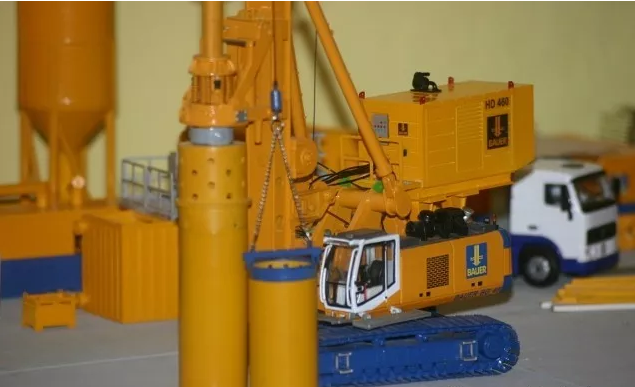

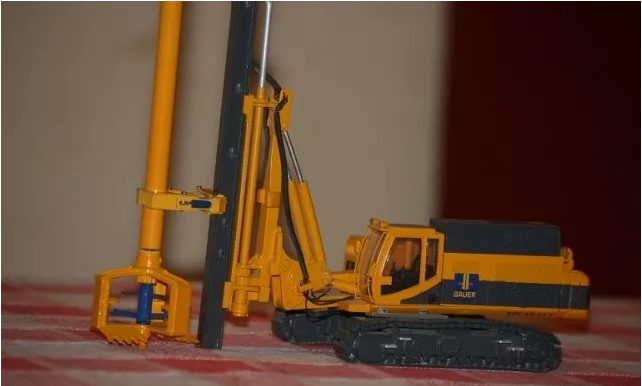

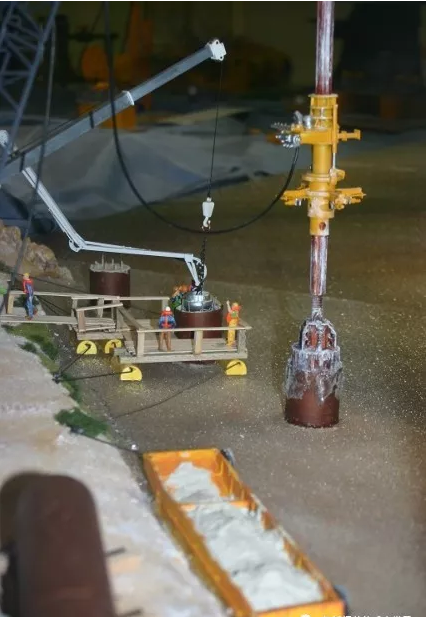

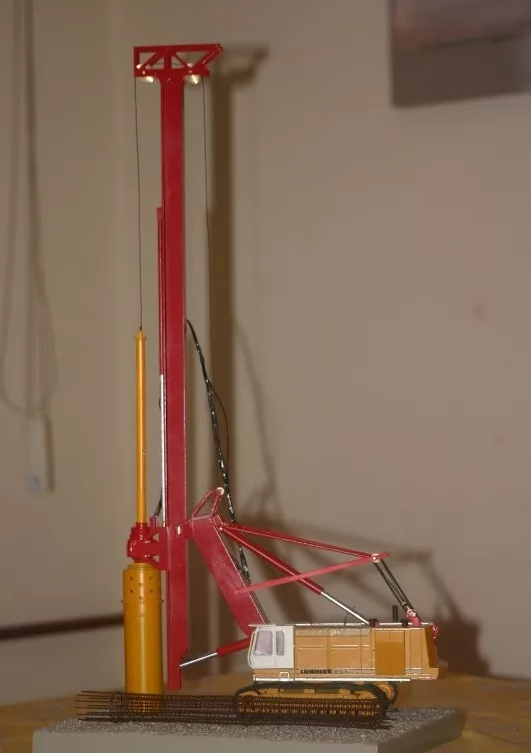

PART4：全套管设备

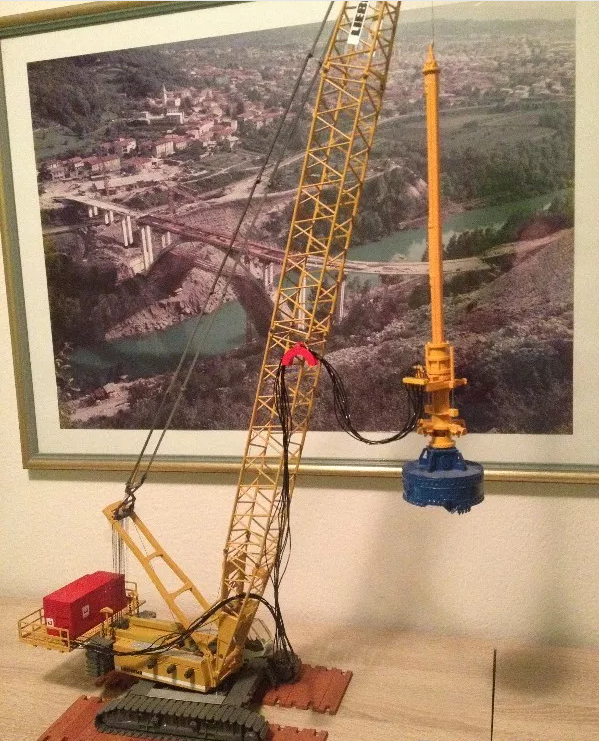

又称贝诺特钻机，适用各个土层、岩层，取土时因套管插入整个孔内，孔壁不会塌落

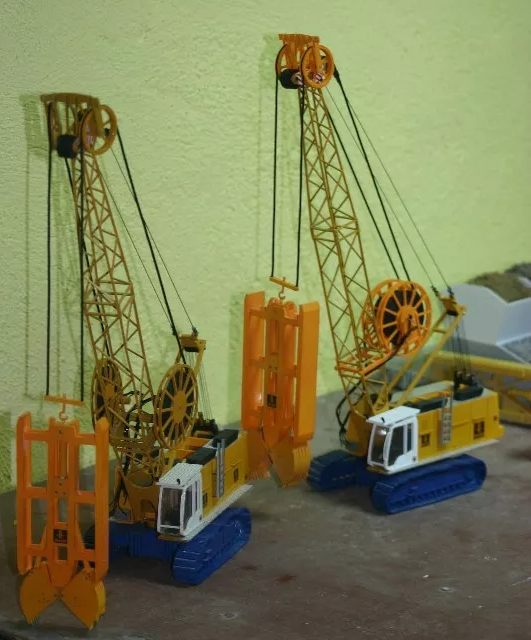

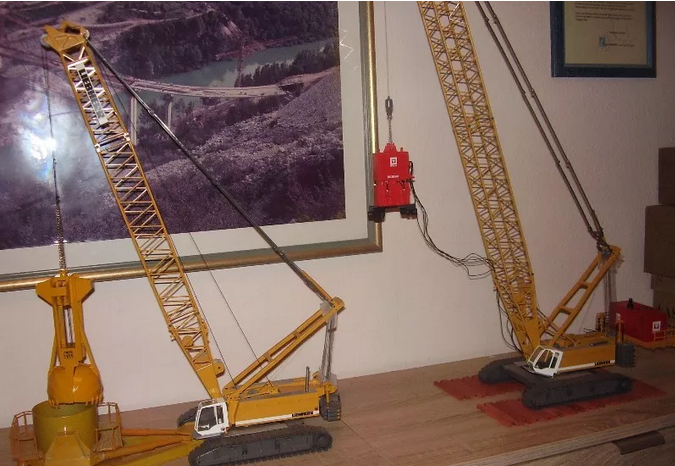

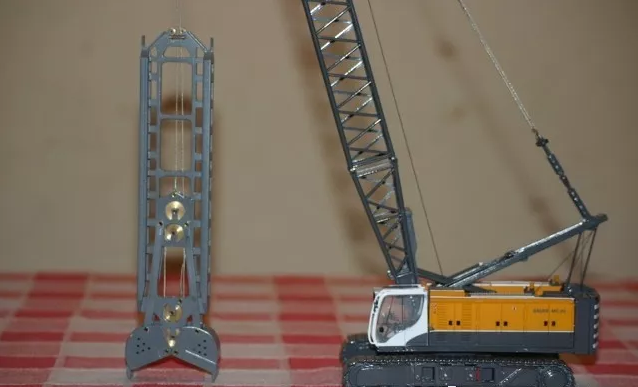

PART5：液压抓斗

地下连续墙起源于意大利，具有良好的防渗和承载能力，用于高层建筑和地铁车站等大深度基坑的支护

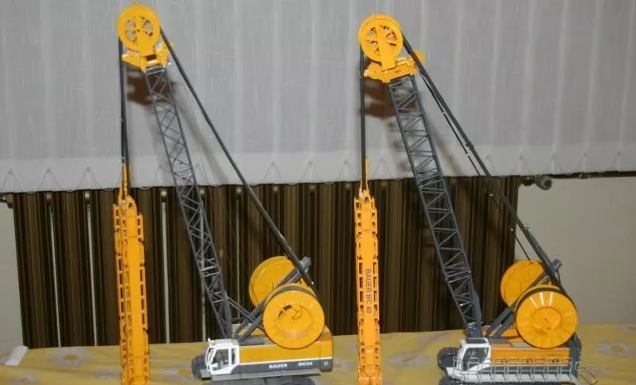

液压抓斗主要用于连续墙的施工取土

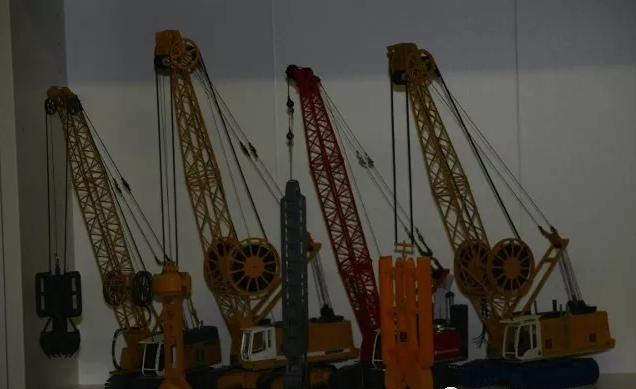

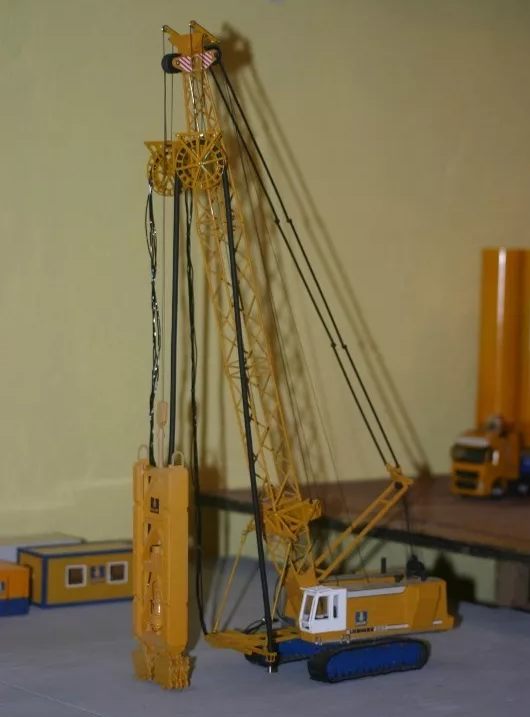

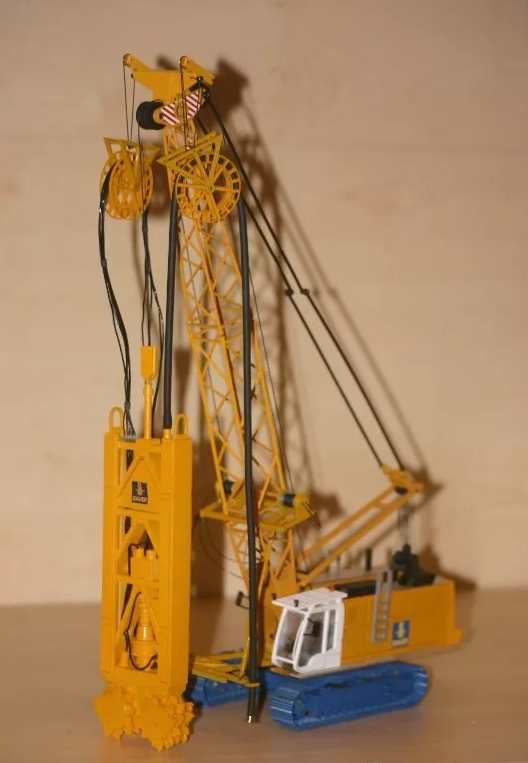

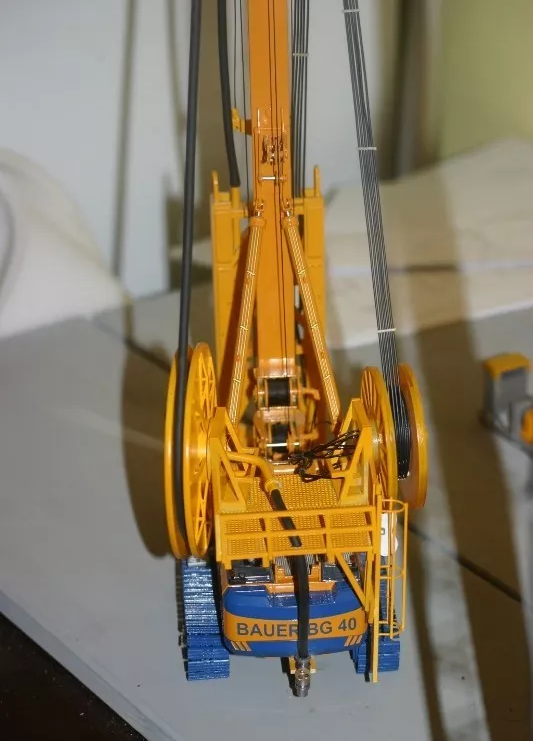

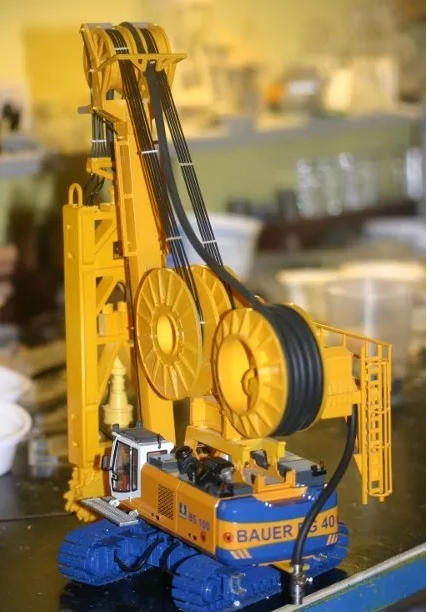

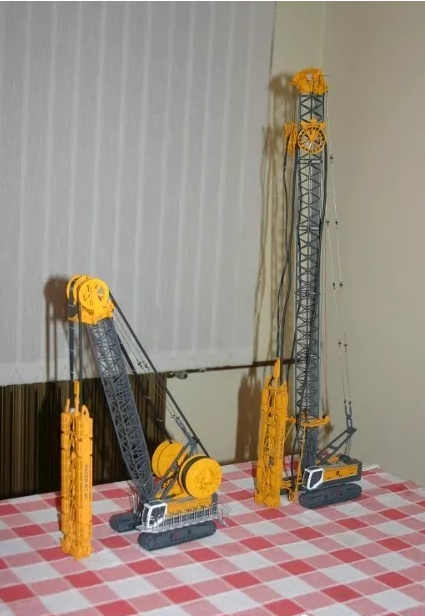

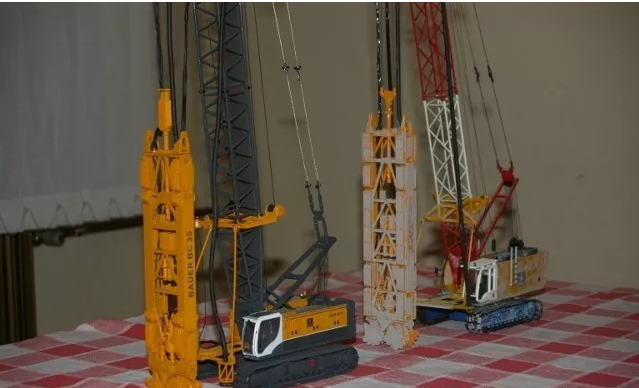

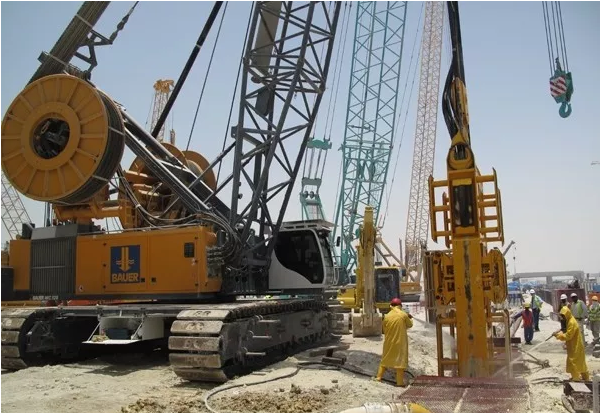

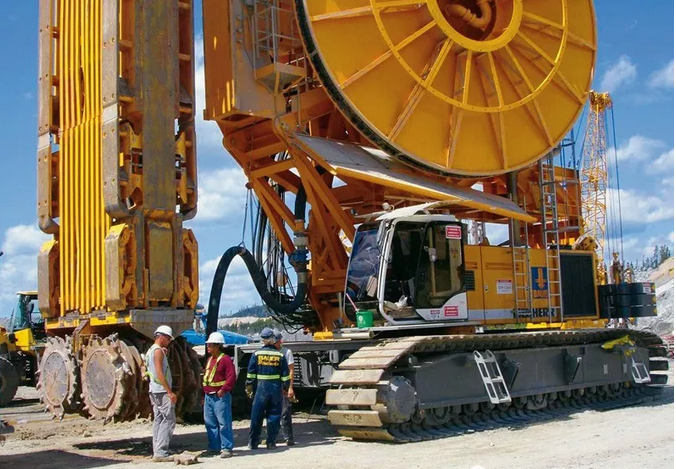

PART6：双轮铣槽机

1996年，中国长江三峡工程开发总公司从德国宝峨公司引进了国内第一台双轮铣槽机——宝峨BC30，用于被称为三峡工程“三大技术难点”之一的二期围堰防渗墙工程

超深度或者要求入岩的地下连续墙施工，一般采用这类双轮铣槽机设备

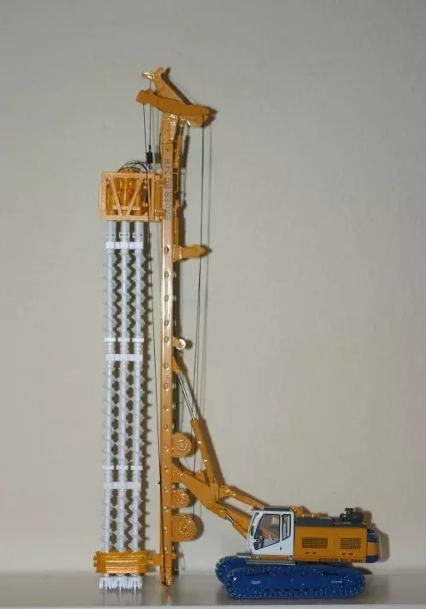

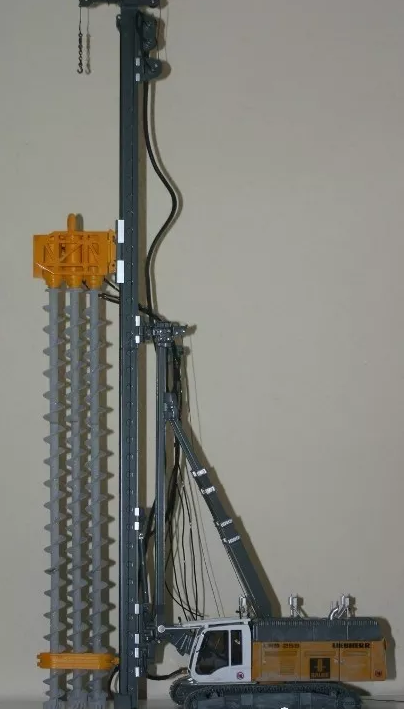

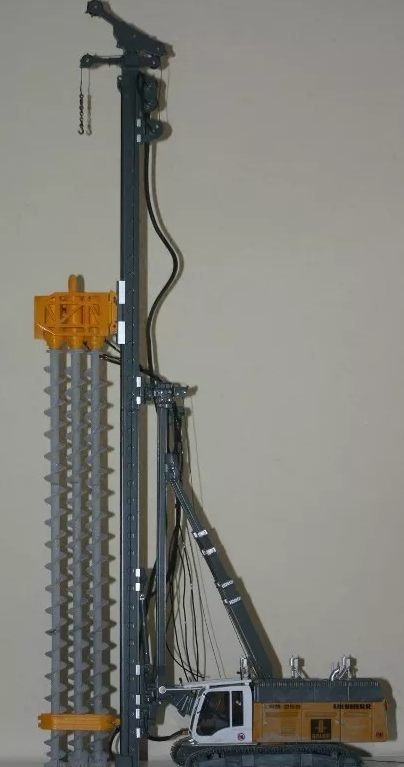

PART7：多轴钻机

连续墙SMW工法需要配备多轴钻机

PART8：水平多轴深层搅拌机

其实，在工程机械不断细分的今天，还有很多种壮工机械没有囊括其中，也请业内人士补充

那么，桩工机械模型该如何收藏，如何把玩呢？

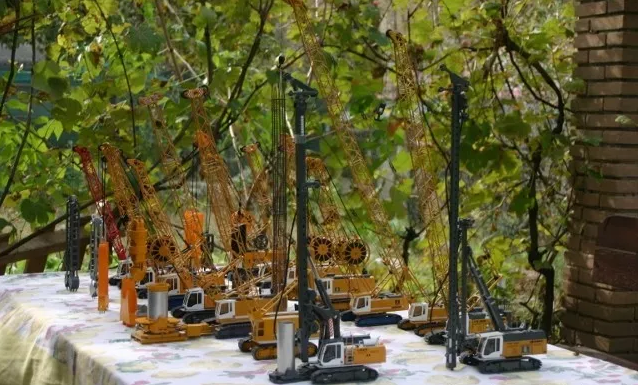

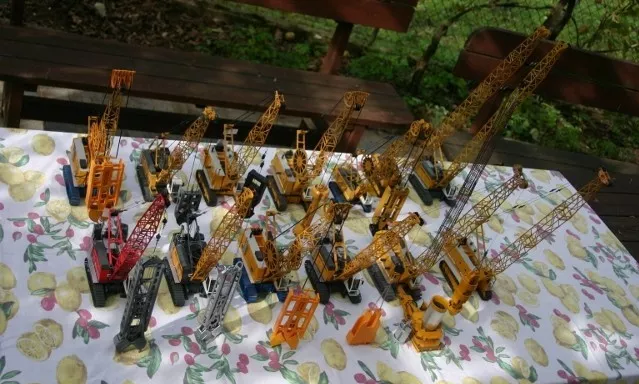

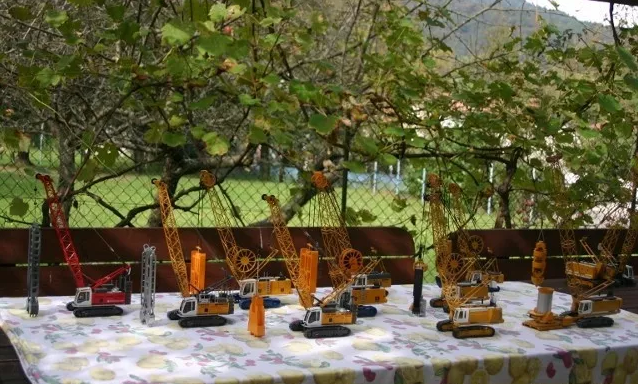

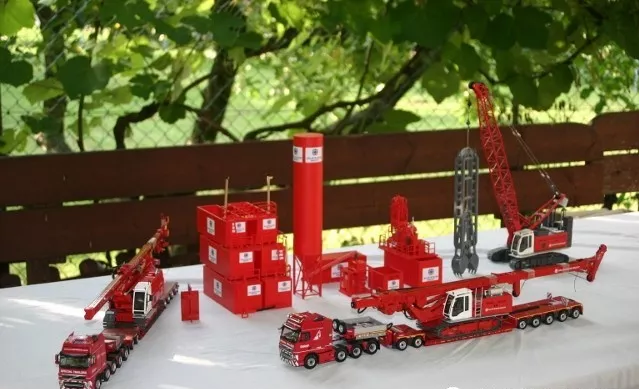

第一，模型要成系列，旋挖、抓斗、双铣槽等等都来一个，那一定是刀枪剑戟，蔚为壮观啦！

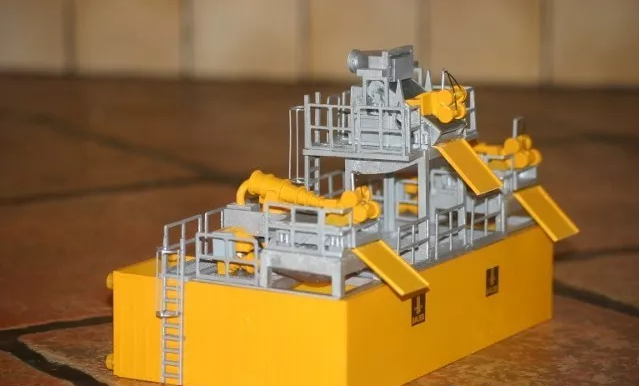

第二，还需要辅助设备齐备，那样才显得专业

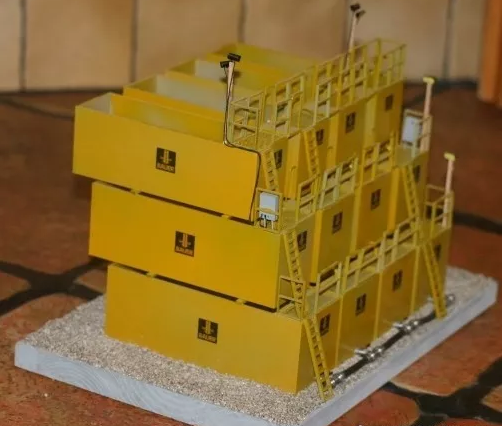

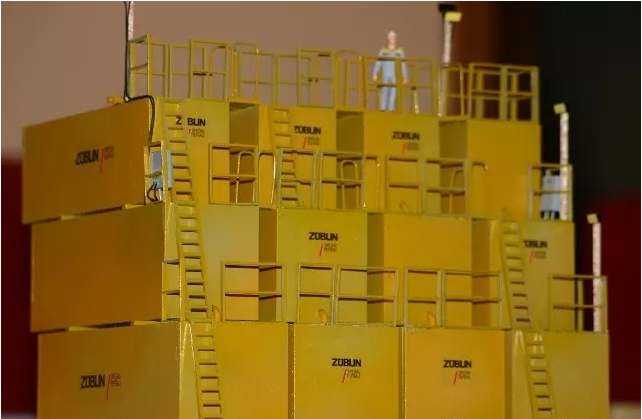

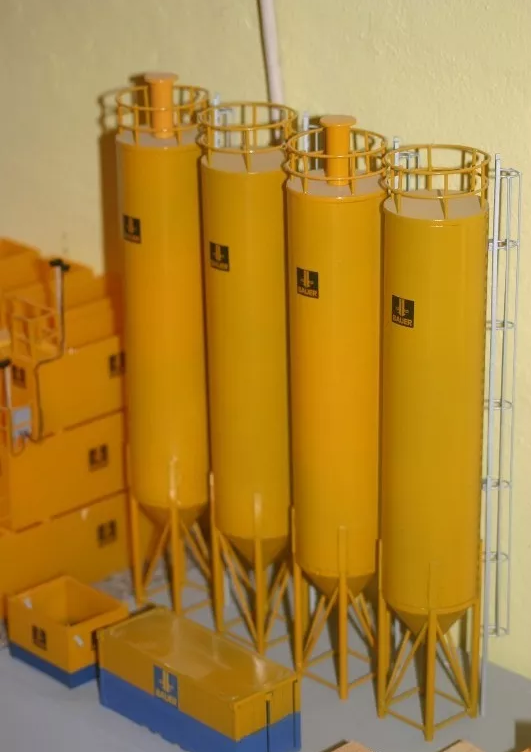

比如灌注桩的水泥产生设备，那必须来一套

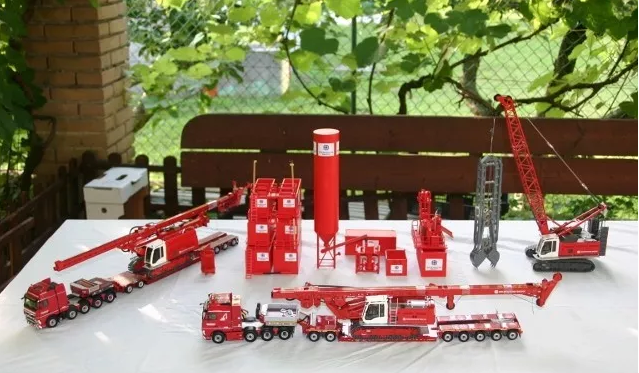

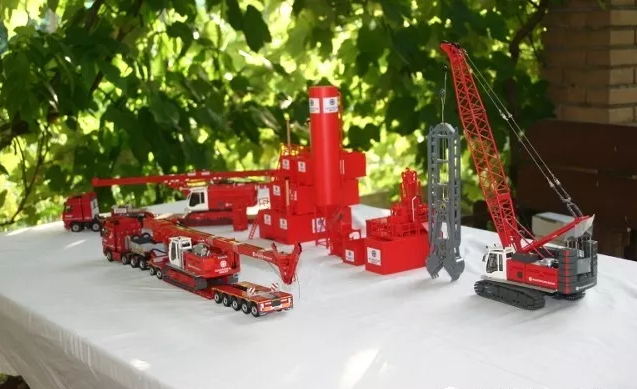

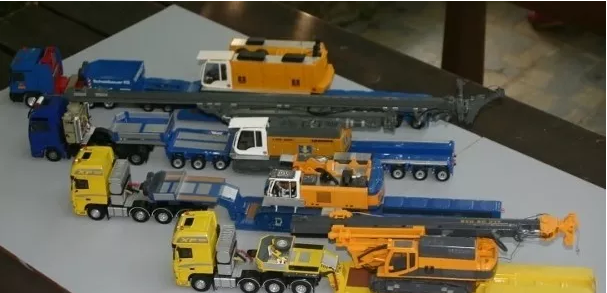

第三，运输车辆齐全

第四，自制特殊钻头，彰显人无我有的个性

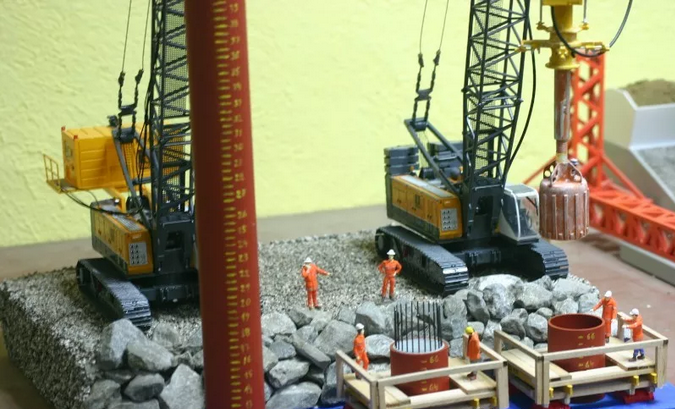

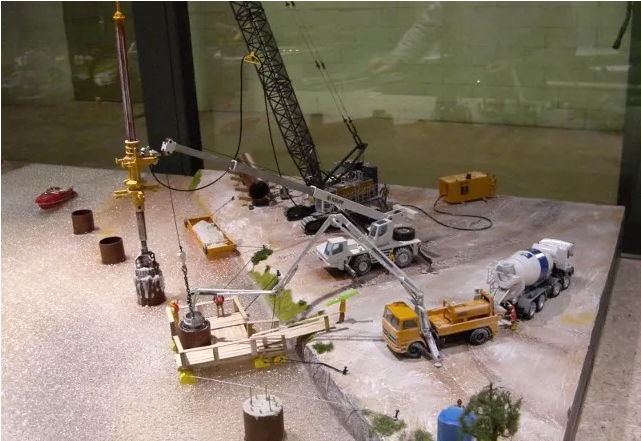

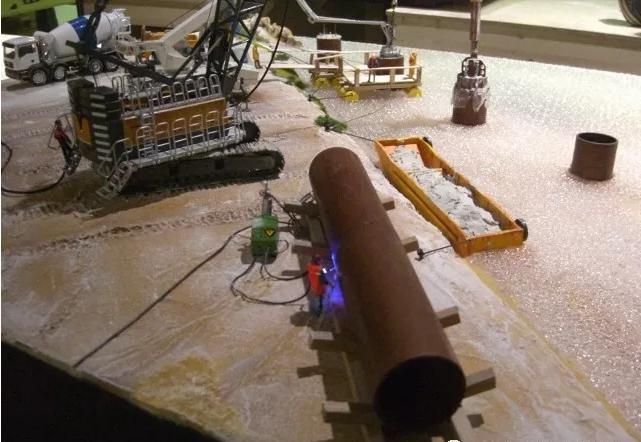

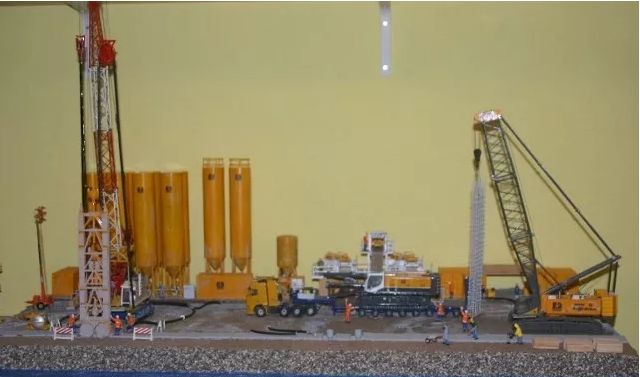

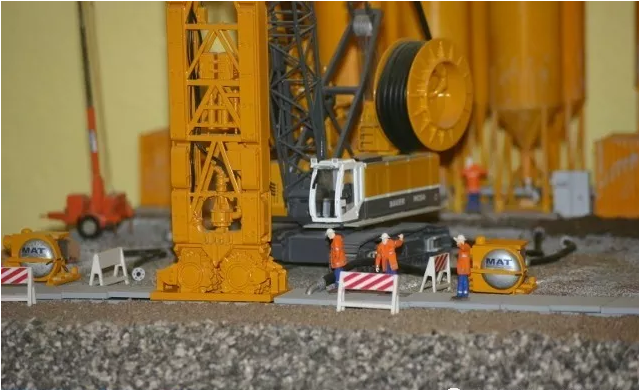

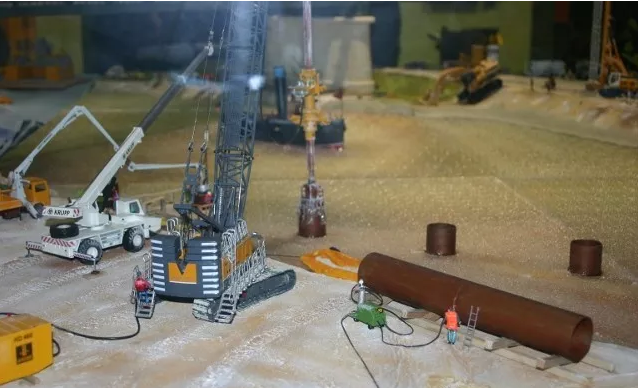

最后，就是搭建场景了，不管是预制桩还是灌注桩，这样你会离专业人士越来越近

最关键的就是买买买的节奏了，你的钱包准备好了吗？
