云回顾 | 冶金工业课程烧结篦板制作工艺及设备

本期云回顾，小编为大家准备了冶金工业精彩课程

烧结篦板制作工艺及设备

让我一起开始吧

方大特钢科技股份有限公司谢雨田高级工程师/副总

演讲大纲：烧结篦板制作存在三个难点：一是焊接变形；二是工作量大；三是明弧焊烟尘大，环保难过关。工艺我们摸索三年，目前这个工艺效果不错，先是水槽内焊，变形得到控制，用机械焊，焊丝直径Φ2.8，一个面焊两遍，数控实现自动焊，洛氏硬度偏差在2度以内无焊接接头，焊接产生的裂纹与单辊运动方向平行延长了使用寿命，最易磨损区采用加焊低碳钢格子加厚堆焊层，否则堆焊层太厚容易脱落，这个部分要实现自动焊，格子必须严格控制尺寸，我们采用数控切割机隔出来后手工焊上去，再用机械手来焊的。

课程目录：

第一部分篦板制作工艺流程

第二部分篦板焊接装备

第一部分篦板制作工艺流程

方大特钢针对烧结篦板制作工艺已经摸索三年，取得了很好的成效。此工艺先是水槽内焊，变形得到控制，用机械焊，焊丝直径Φ2.8，一个面焊两遍，数控实现自动焊，洛氏硬度偏差在2度以内无焊接接头，焊接产生的裂纹与单辊运动方向平行延长了使用寿命，最易磨损区采用加焊低碳钢格子加厚堆焊层，否则堆焊层太厚容易脱落，这个部分要实现自动焊，格子必须严格控制尺寸，我们采用数控切割机隔出来后手工焊上去，再用机械手来焊的。

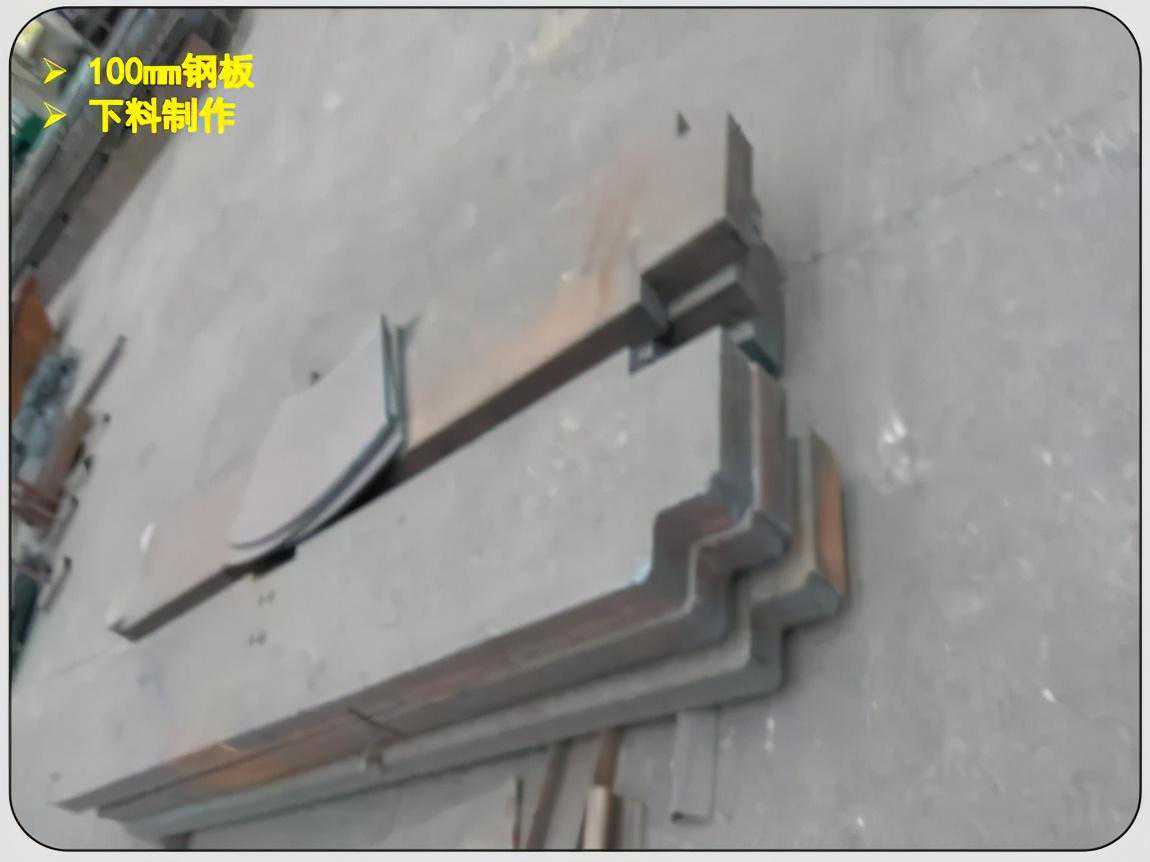

一、篦板本体下料

篦板本体下料，方大特钢早期篦板是由铸造方式做的，由于表面难清理及环保不达标等因素，改为100mm钢板下料，且为了防止受热不均匀导致的变形，需一次性把料下完，采用的是全自动焊接方式。

三、侧面堆焊耐磨层

四、顶面堆焊耐磨层

五、篦板编号

六、验收

第五道工序就是给篦板编号，把时期及型号等标好，通过第六步验收后运到炼铁厂使用。

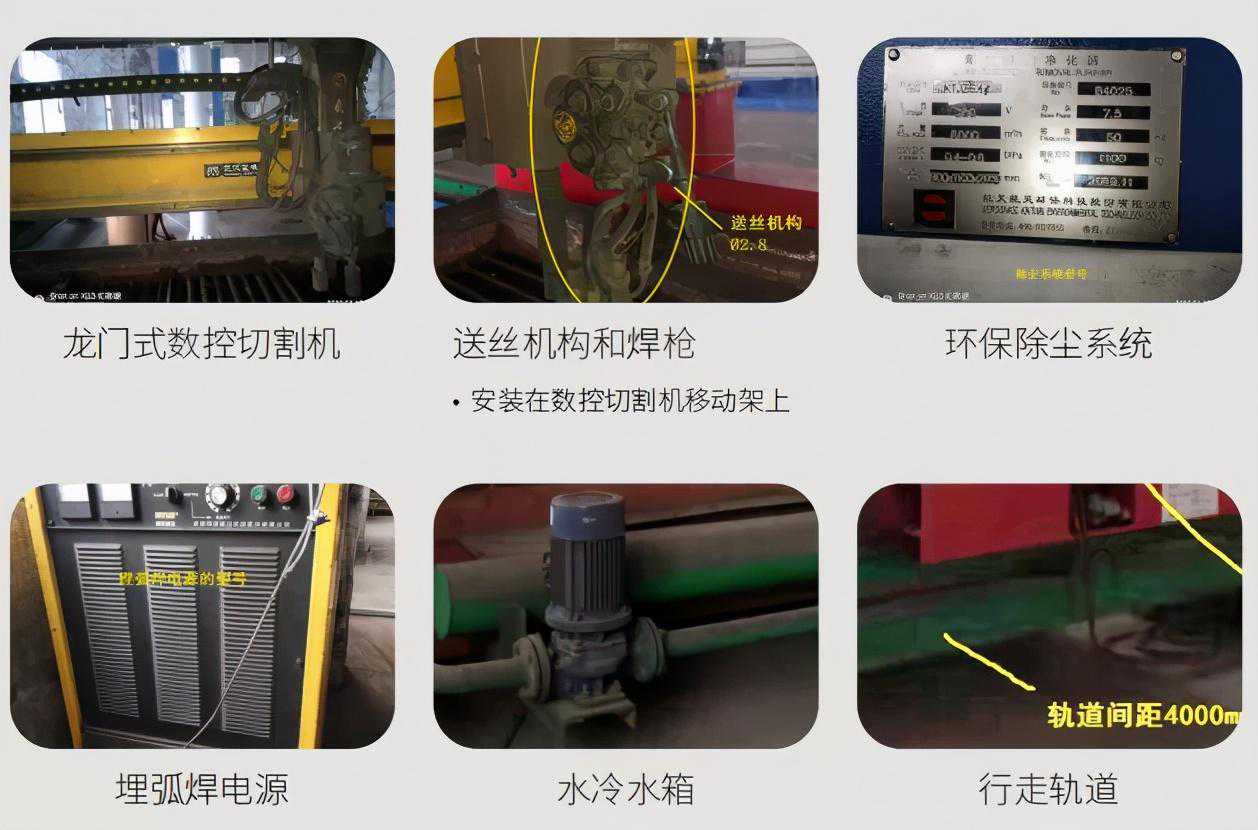

第二部分篦板焊接装备

谢总在直播最后说到“安全生产，注重环保，是方大特钢一直以来的生产理念。在本次的国联云直播分享中，希望能起到抛砖引玉的效果，也感谢各位同仁们的支持。
