14700K/ROG Z790 DH/猫卡4080，华硕 ProArt PA602/LC 420 装机展示

废话前言:

如今，华硕已在PCDIY领域涵盖了众多的系列产品，且各个系列都在紧跟着先头的ROG系列，不断的完善其产品线，力争都可以为玩家用户提供“全家桶套餐”的装机解决方案。其中专为设计师打造的ProArt系列，继去年推出了两款反响不错的显卡以后，随之也是马不停蹄的推出了其系列的第一款机箱ProArtPA602，紧跟着还有一款配套的ProArtLC420AIO一体式水冷，那么这次要分享也就这两样新品的装机方案了。

这边玩点不一样的，不整其ProArt准全家桶配置，而是集合华硕当下热门系列中的一些招牌产品，混搭出一台具备高规格，低噪音、耐用性的生产力主机，主板选用高规格的ROGMAXIMUSZ790DARKHERO，显卡选用主打静音的GEFORCERTX4080NOCTUA猫头鹰联名款，电源选用主打坚固耐用的那么废话不多说！后看图描述，希望能够给到大家一些有用的参考。

具体配置:

CPU：INTELi714700K

主板：华硕ROGMAXIMUSZ790DARKHERO

显卡：华硕GEFORCERTX4080NOCTUA猫头鹰联名款

内存：金士顿FURYRenegade叛逆者系列ARGBDDR5720024GB×2

存储：西部数据WD_BLACKSN850XNVMeSSD1TB

散热：华硕ProArtLC420AIO一体式水冷

风扇：德商德静界bequiet!SILENTWINGSPRO4140

电源：华硕

机箱：华硕ProArtPA602全塔机箱

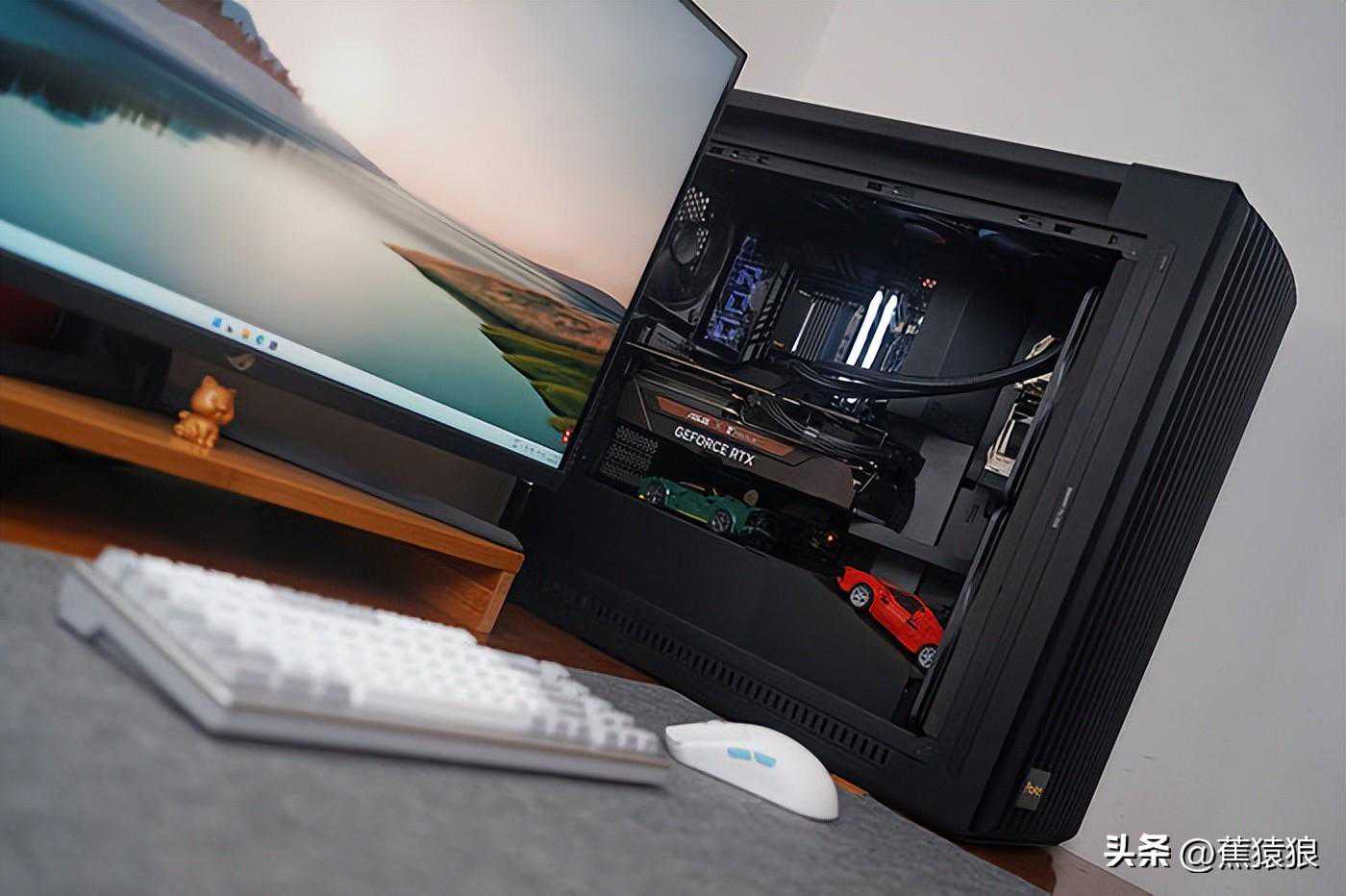

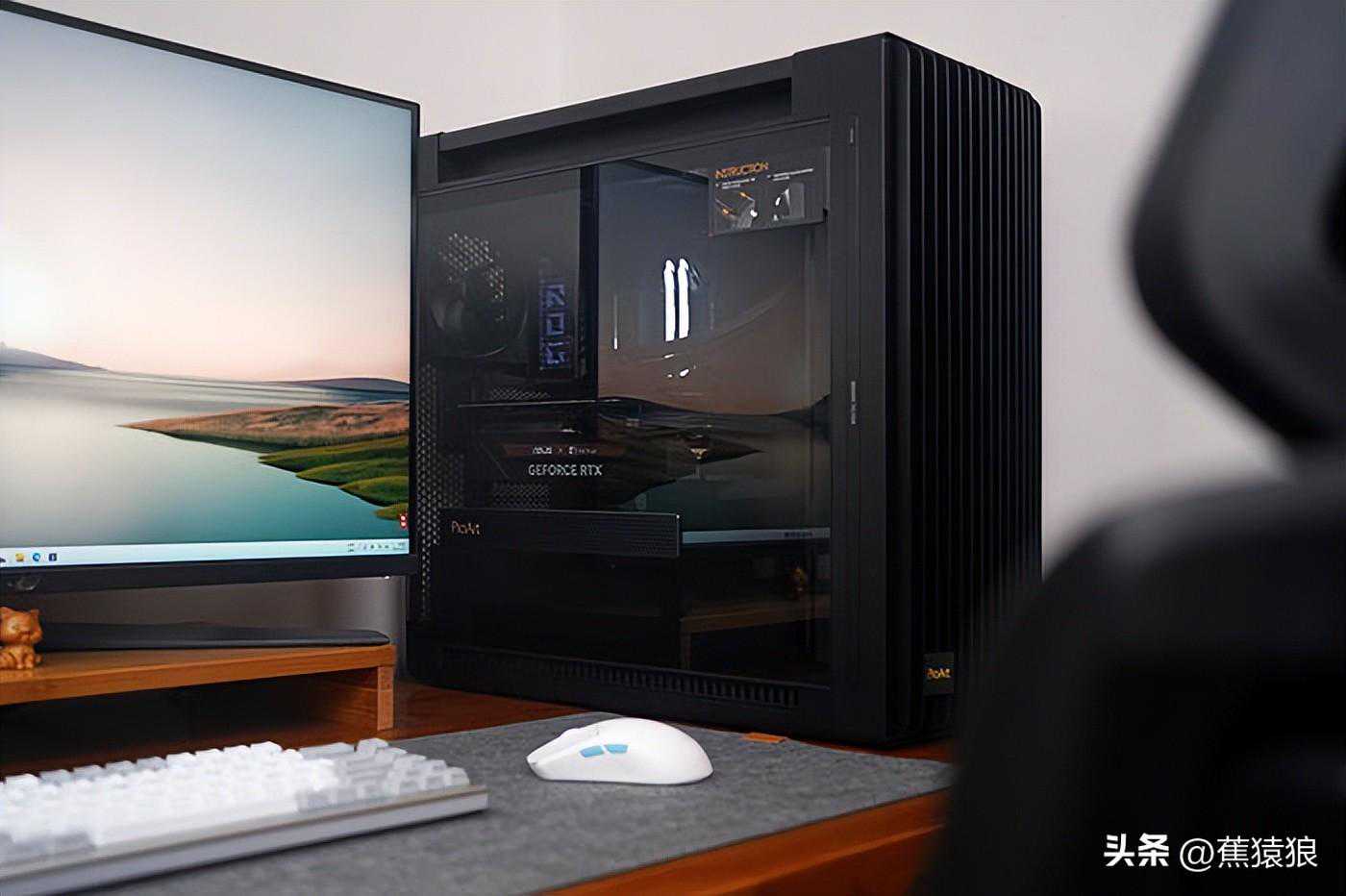

效果展示:

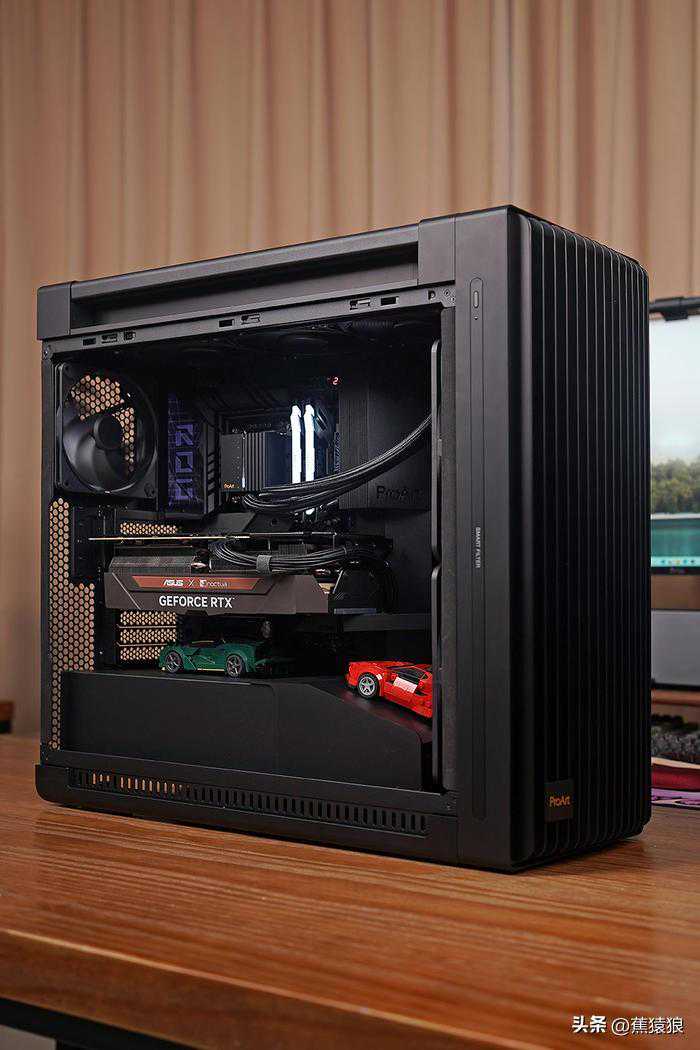

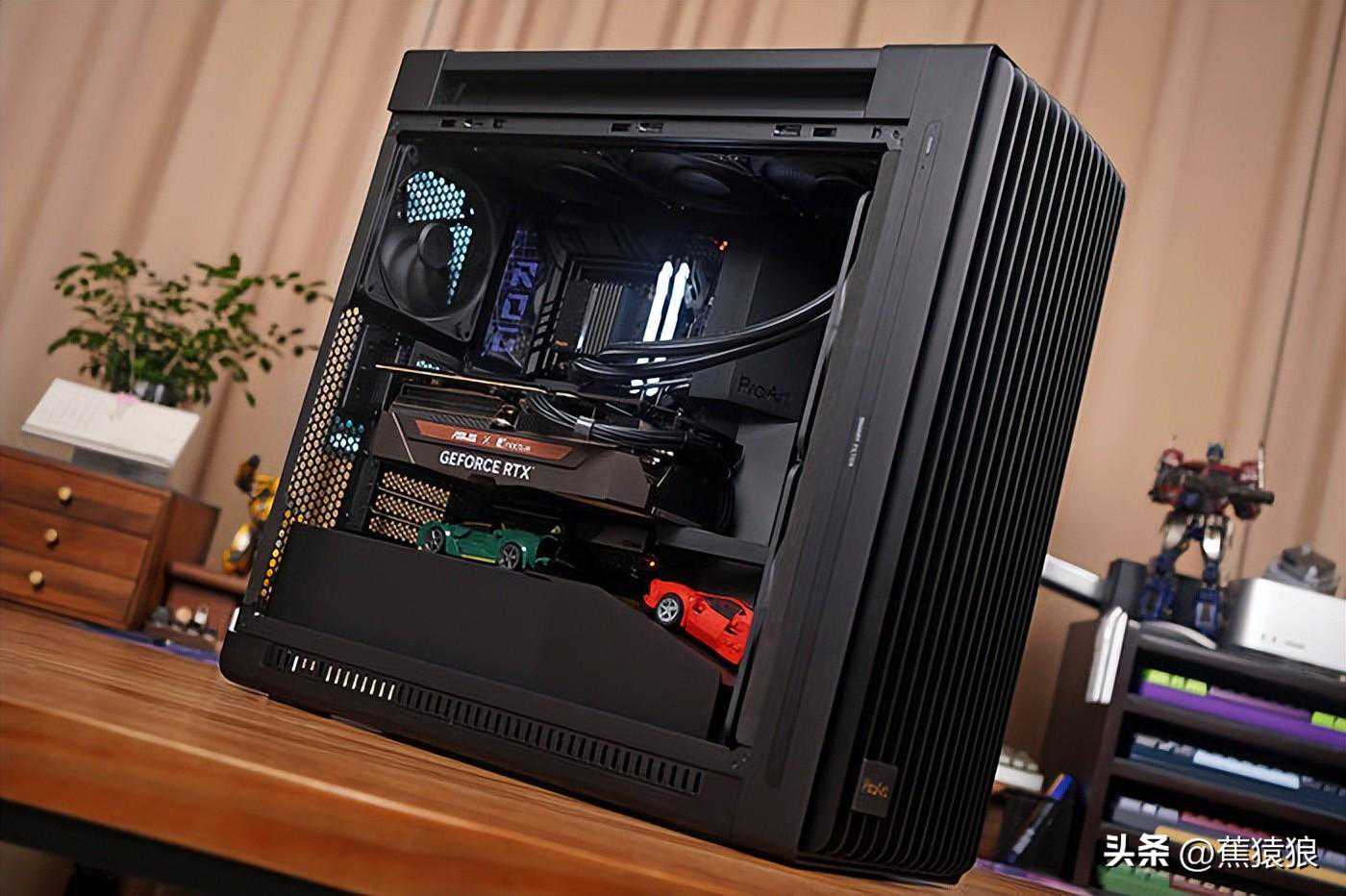

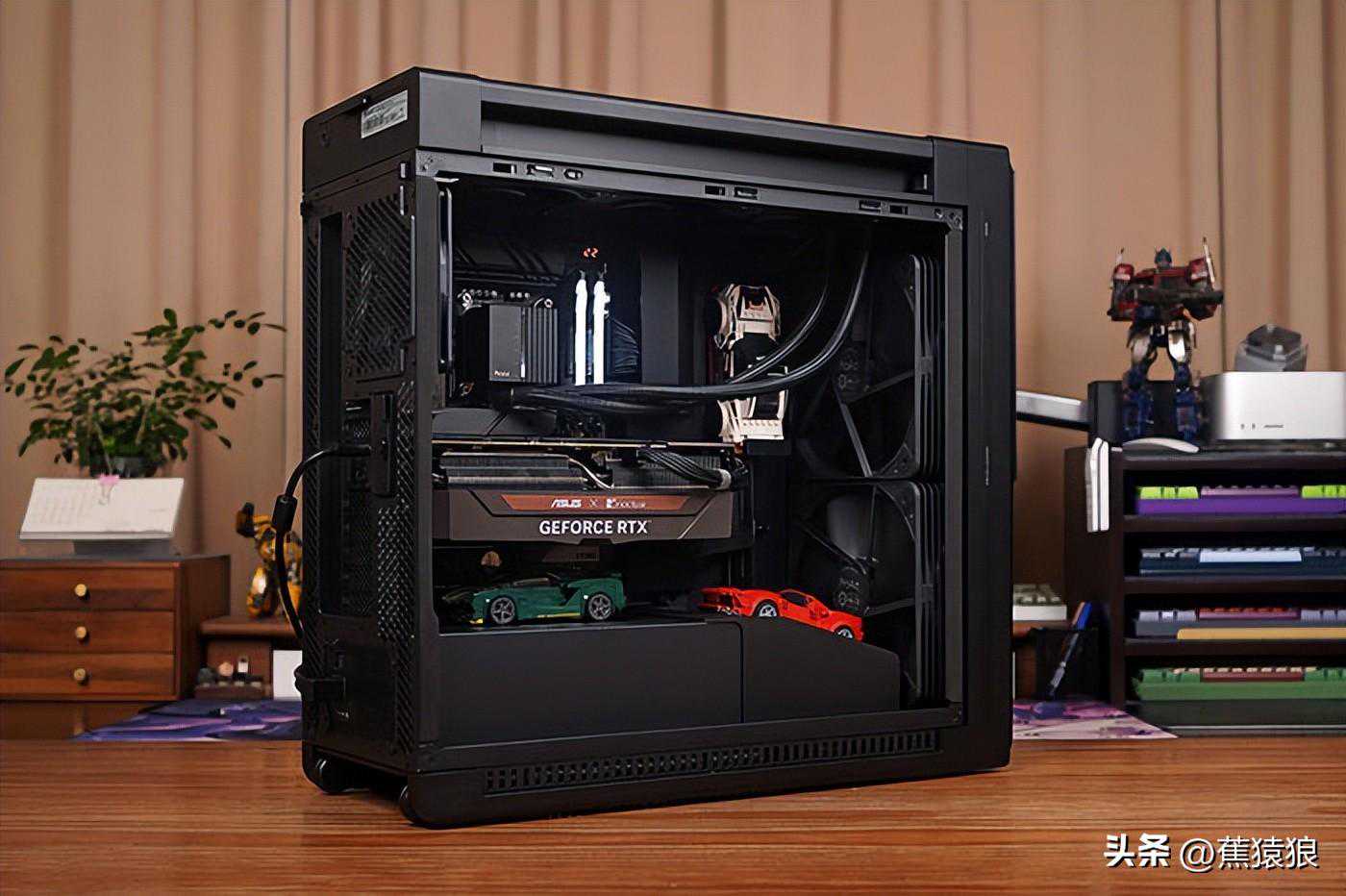

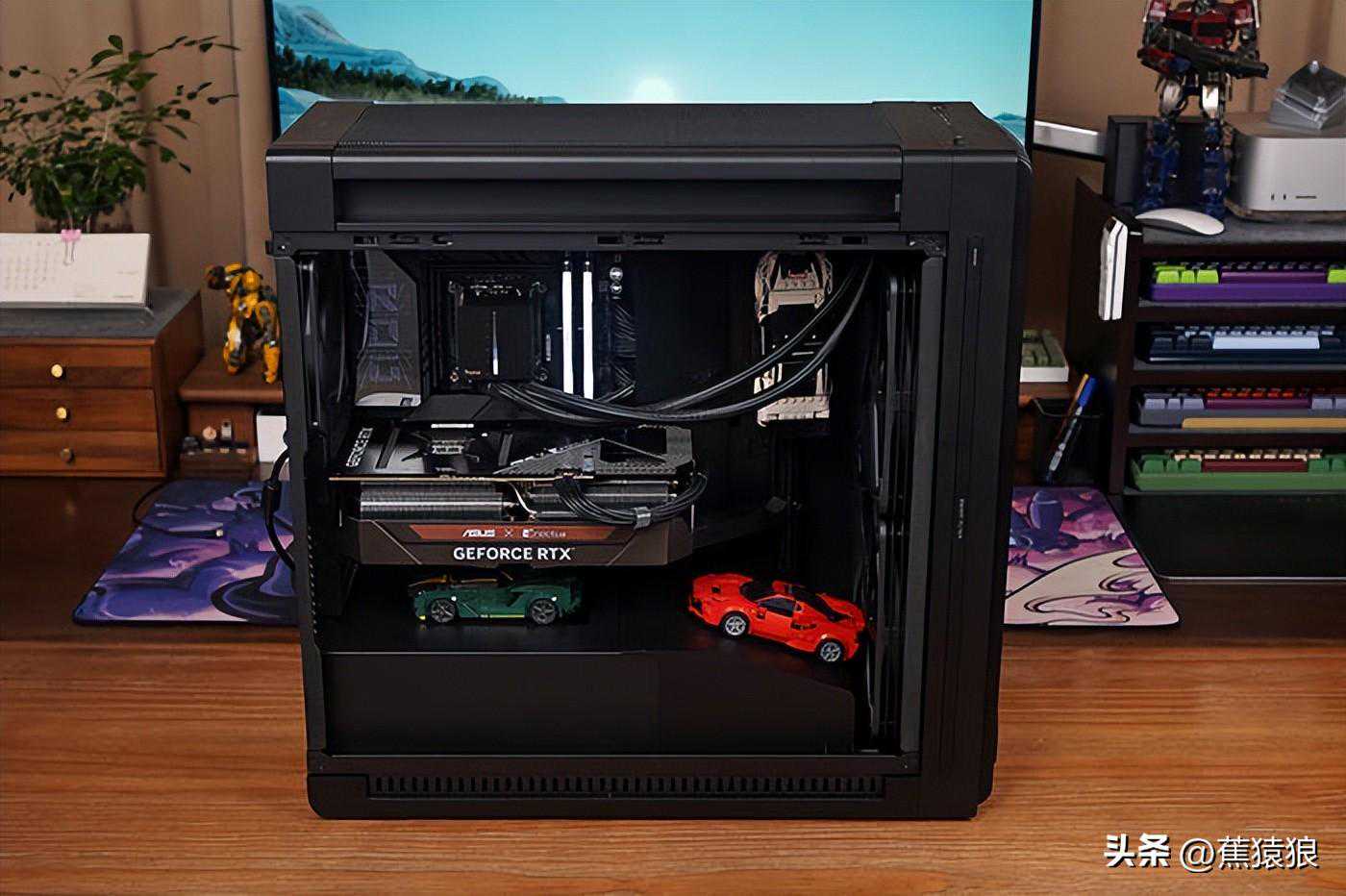

华硕ProArt系列的首款PA602机箱，确实各方面都是非常的不错，采用简约优雅的外观设计，超大风扇所具备有极强的散热效能，还有超级能装的大尺寸设计！但也是真够大的！真心希望其后面可以再出一款紧凑的中塔！

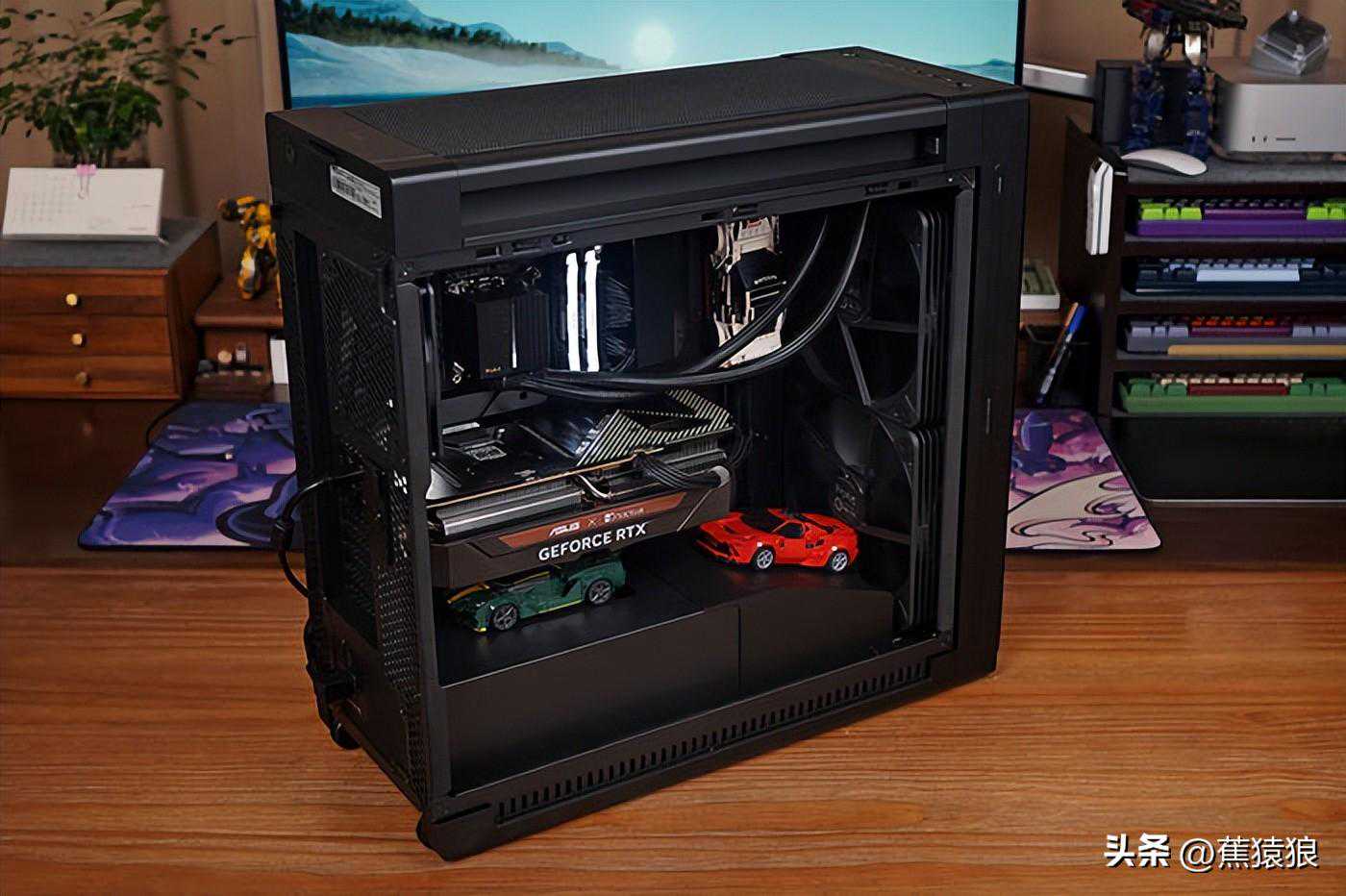

采用常规的装机方案，感觉即便是换一张4080/90非公显卡，也很难将其内部装至较为丰满的视觉效果。

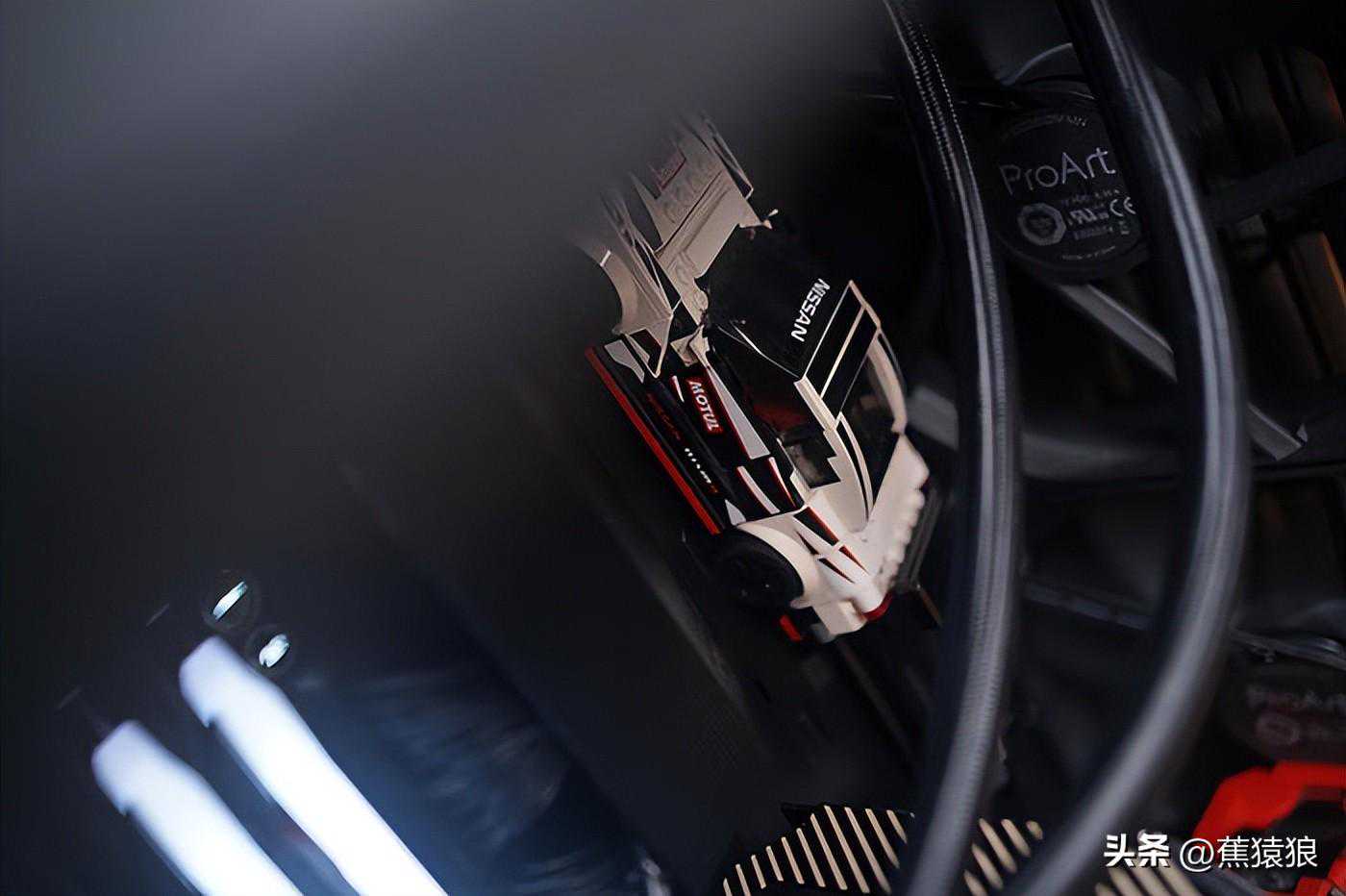

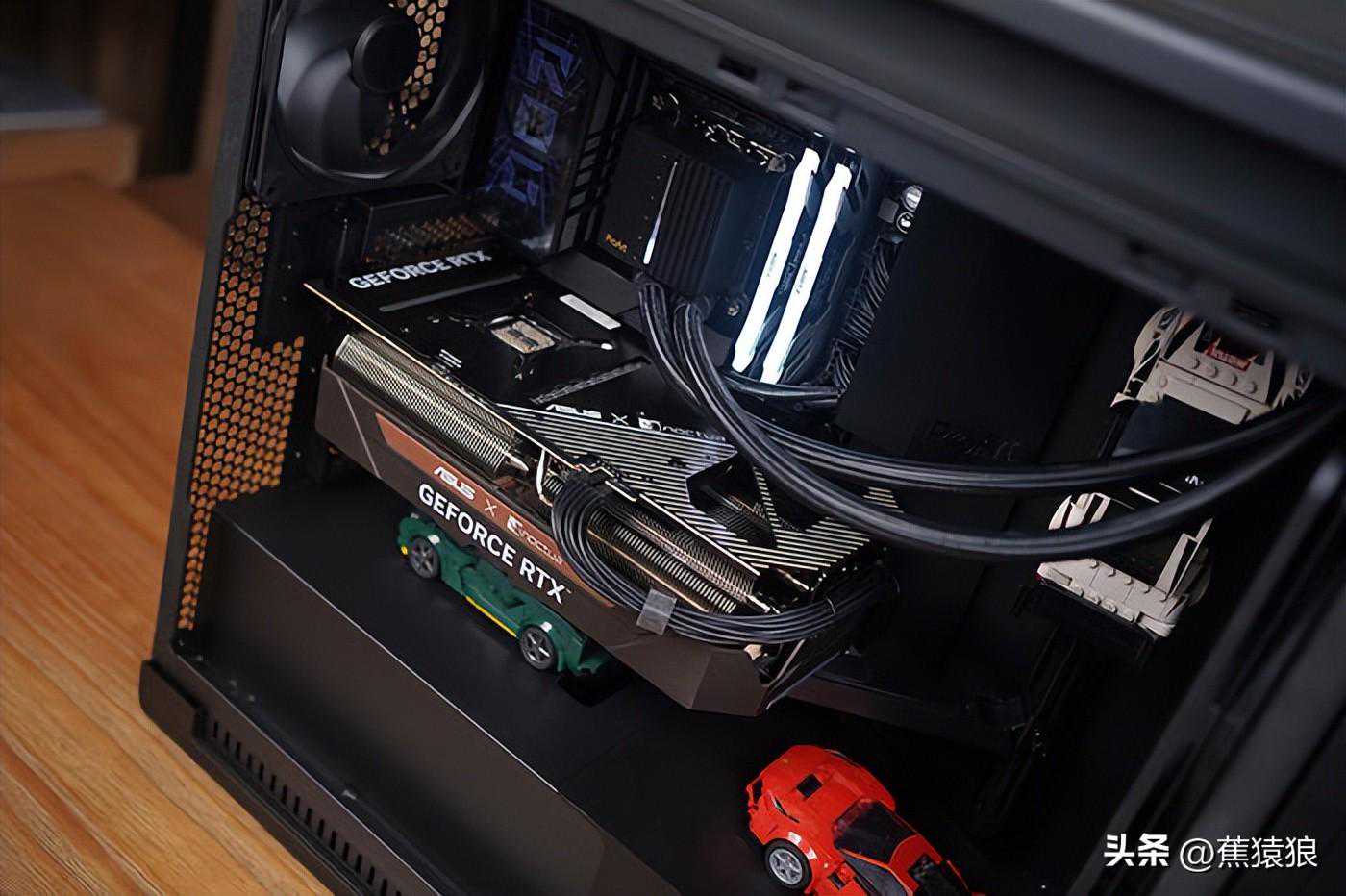

因此这边在里头放了三台乐高小车平衡下。

选用主板华硕ROGMAXIMUSZ790DARKHERO，纯血ROG风格设计的主板，定位于高端发烧玩家，有着更好的规格用料及拓展功能，以及酷炫的RGB灯光效果。

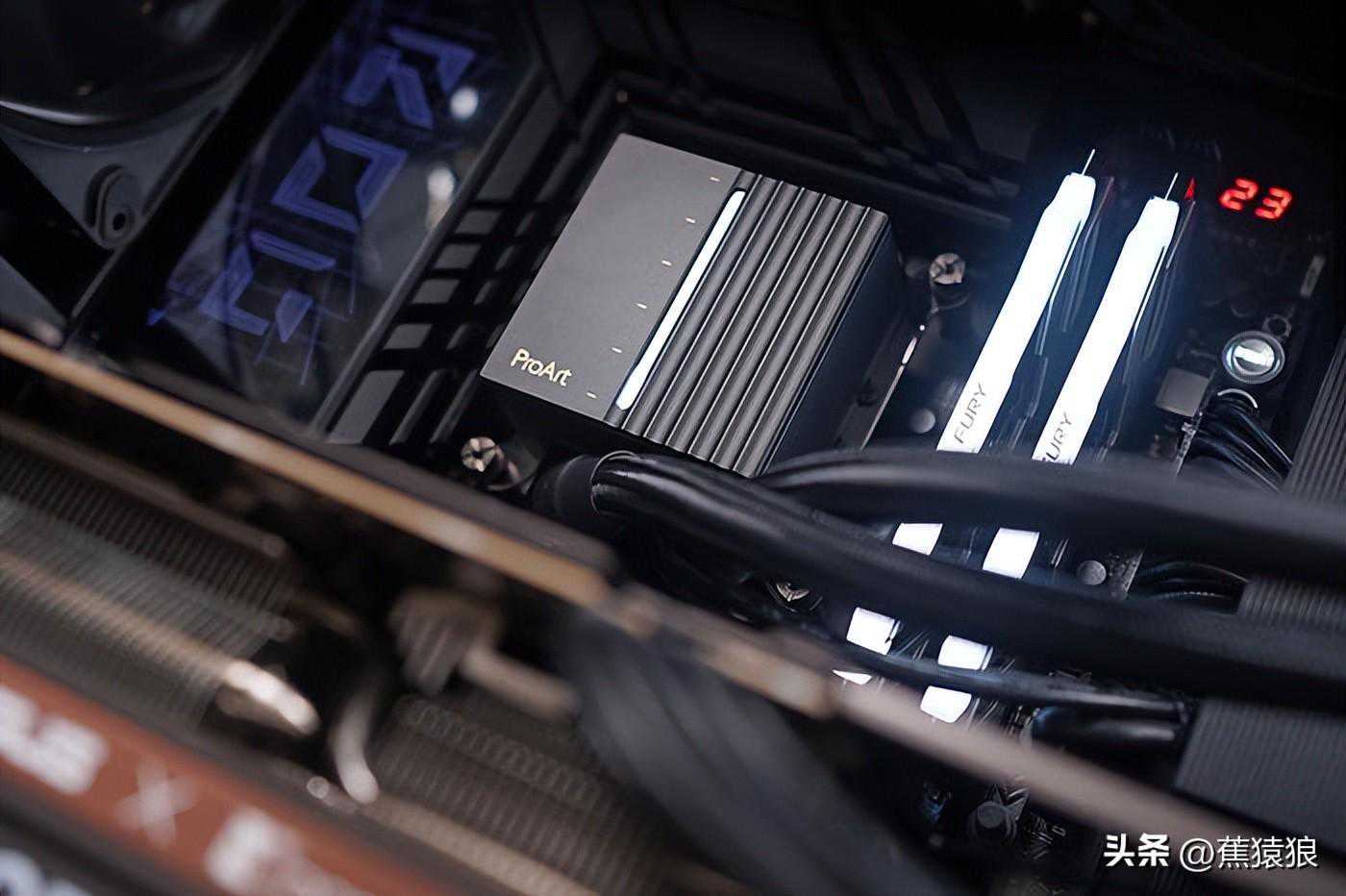

内部搞了点灯光装饰，因为华硕ProArtLC420居中NCVM镀铝透镜，可通过白色的灯光上下示意各种的监控。

但并不是RGB可调，所以主板及内存也相应的调成白光。

内置最新的高性能、底噪音的散热方案，采用高性能的三相电机水泵，

具备有安静且稳定的运行表现，搭配陶瓷套筒轴承，具备有出色的耐磨性和耐温性，板翅式的冷板，可以更好接触传导热量。

配备420冷排规格，搭配Noctua的NF-A14工业级lPPC2000风扇。

这边为了好看及静音，散热风扇替换为「德商德静界」bequiet!SILENTWINGSPRO4140.

当下顶级的旗舰静音风扇，相当的费钱，算是一步到位吧！外观也是比较的好看的，风扇转动带有bequiet!独有专利设计的水波纹，也可以给主机增添一些不一样的视觉元素。

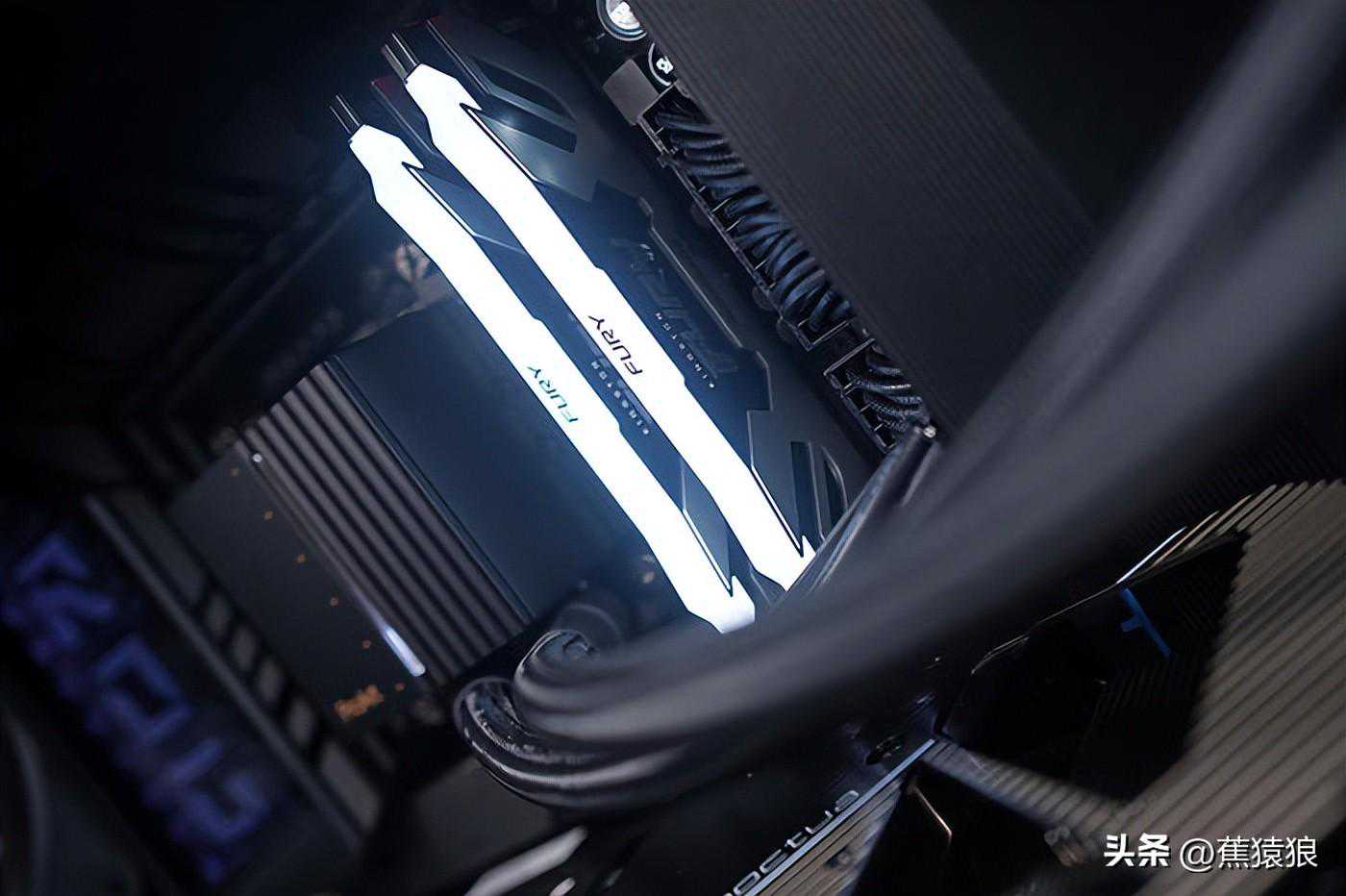

选用金士顿FURYRenegade叛逆者系列ARGBDDR5720024GB×2灯条。

内置了12颗独立LED灯珠，采用金士顿InfraredSyncTechnology技术，具备有更加流畅和出色的灯光效果。

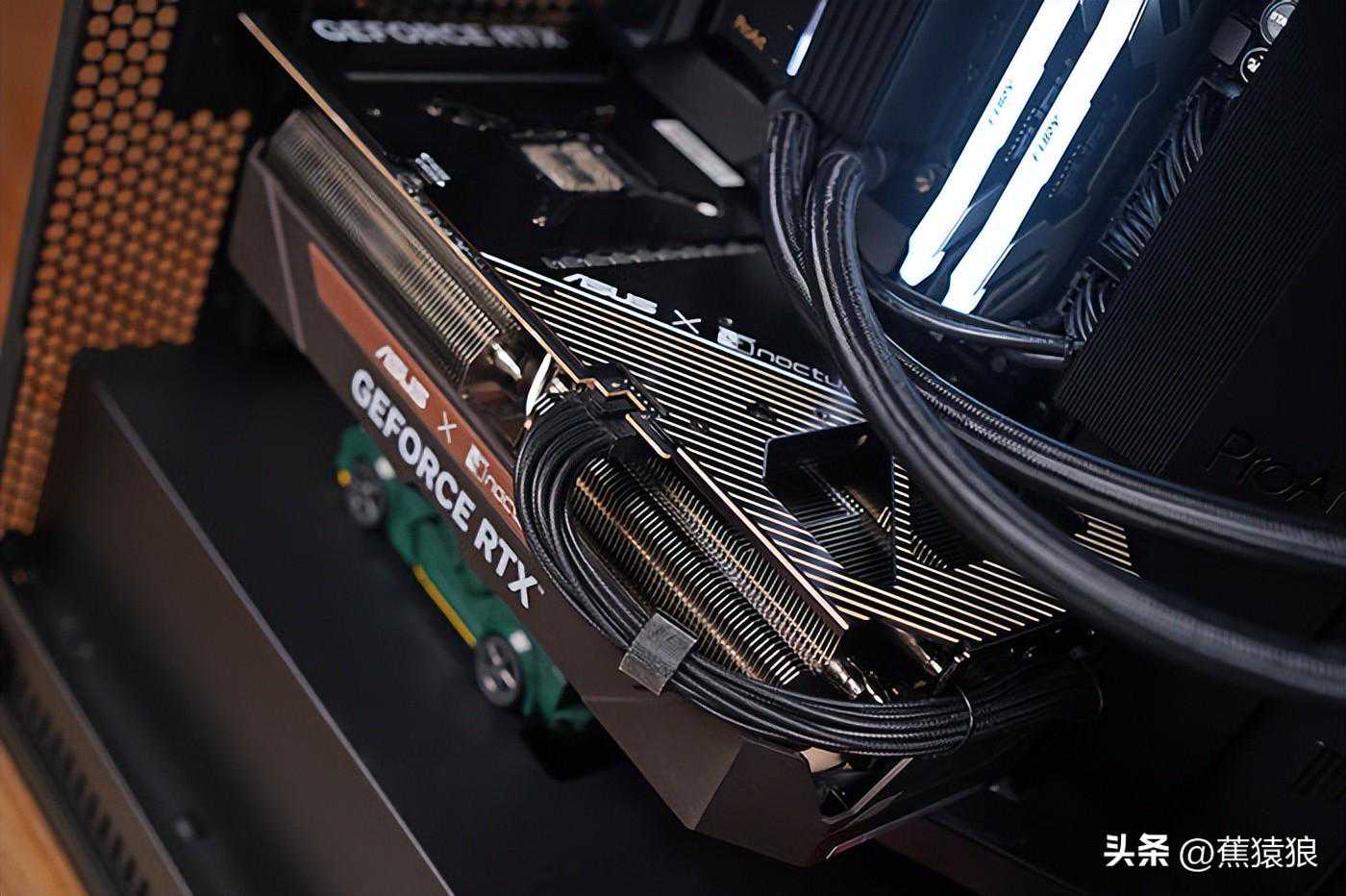

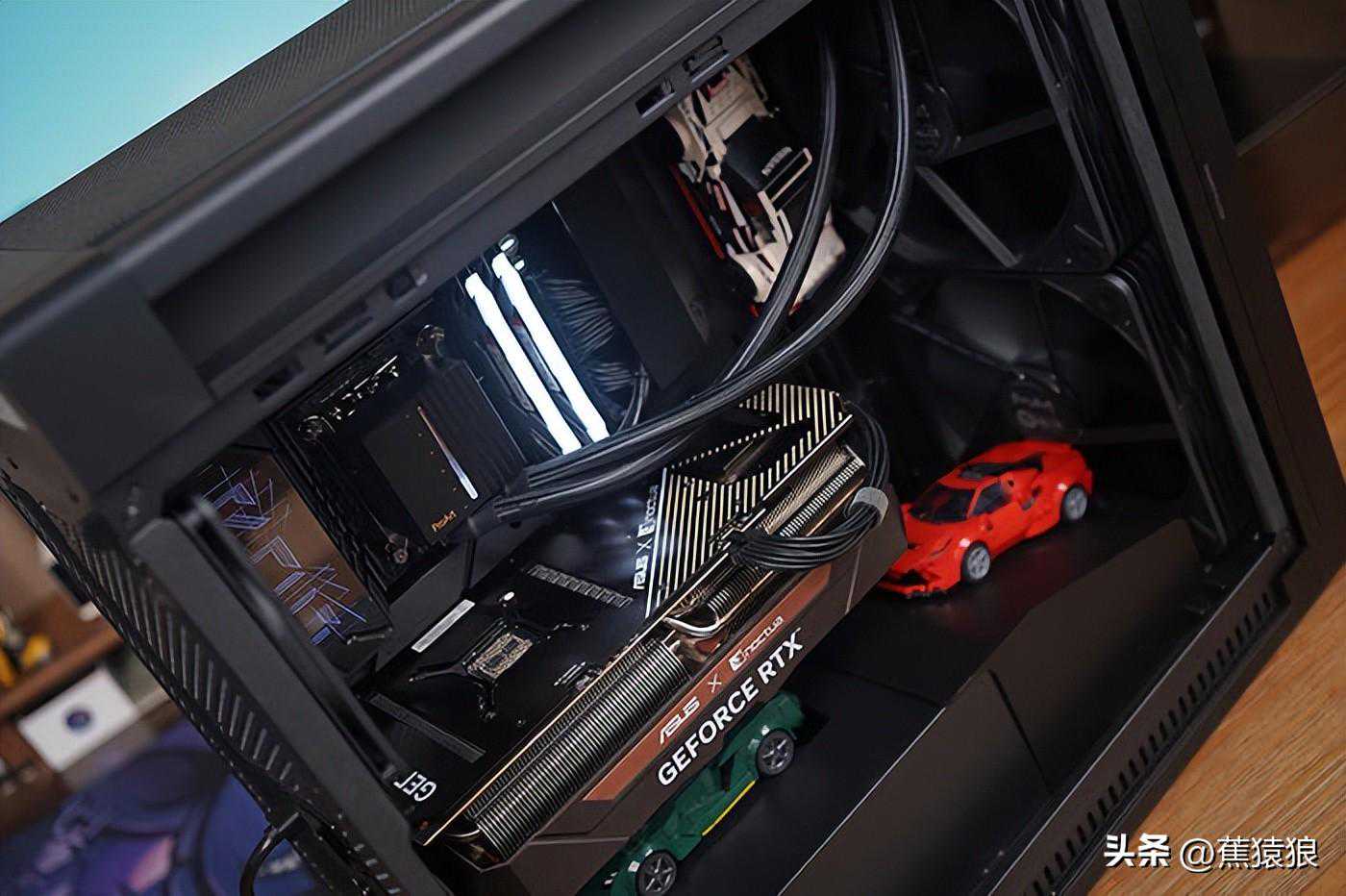

显卡选用主打静音的GEFORCERTX4080NOCTUA猫头鹰联名款，不得不说确实很静音，当下日常使用标配的两颗A12X25风扇最高转数也就1100RPM左右。

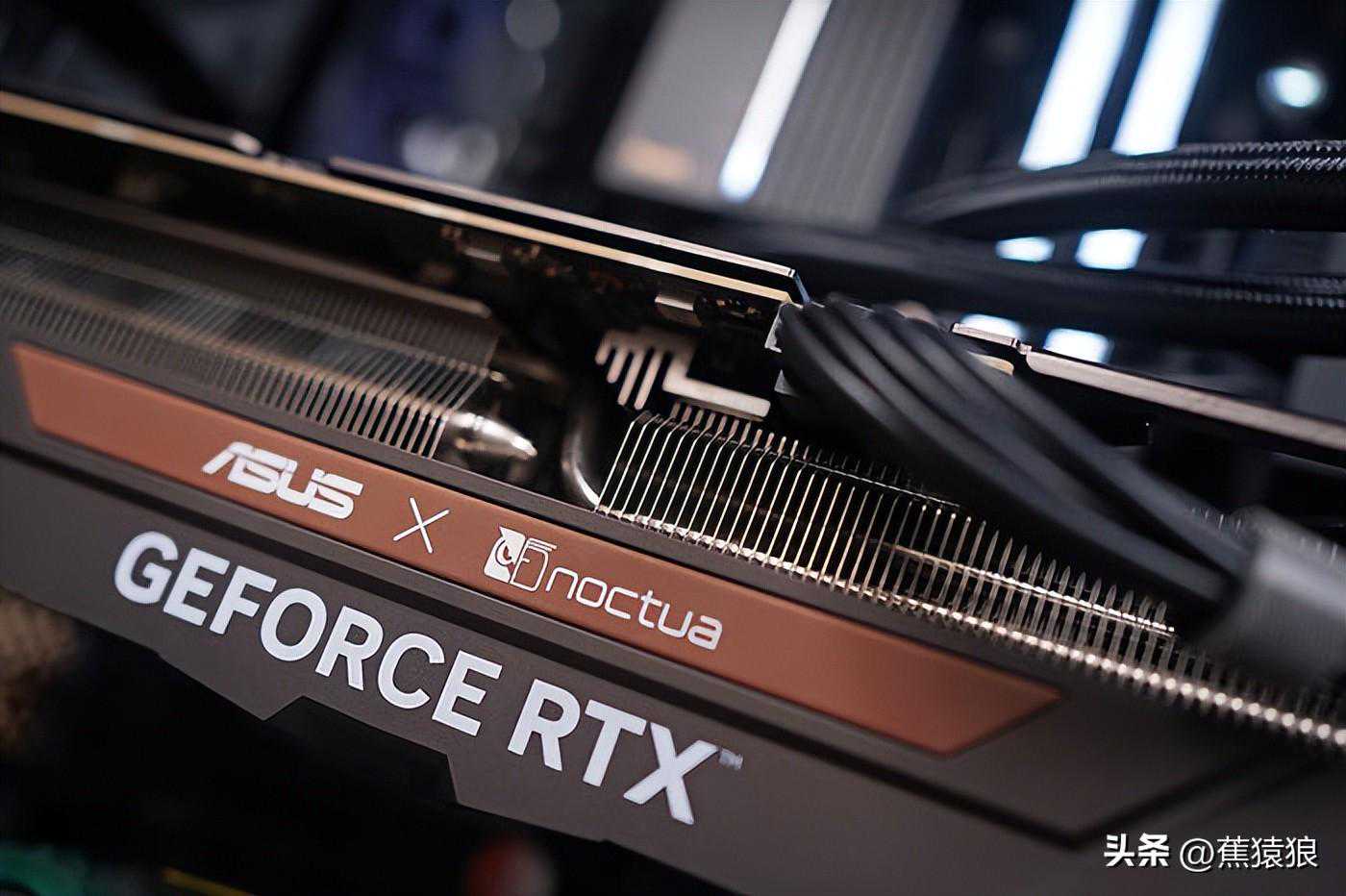

显卡两侧给到了充足的出风空间，中央位置贴有ASUSXNOCTUA联名LOGO装饰，下沿NVIDIA强制GEFORCERTX。

不得不说！这卡外观真的是酷似猫头鹰，另值得一提也就是其厚度超过了4卡槽，几乎与大部分的ITX/M-ATX平台说再见。

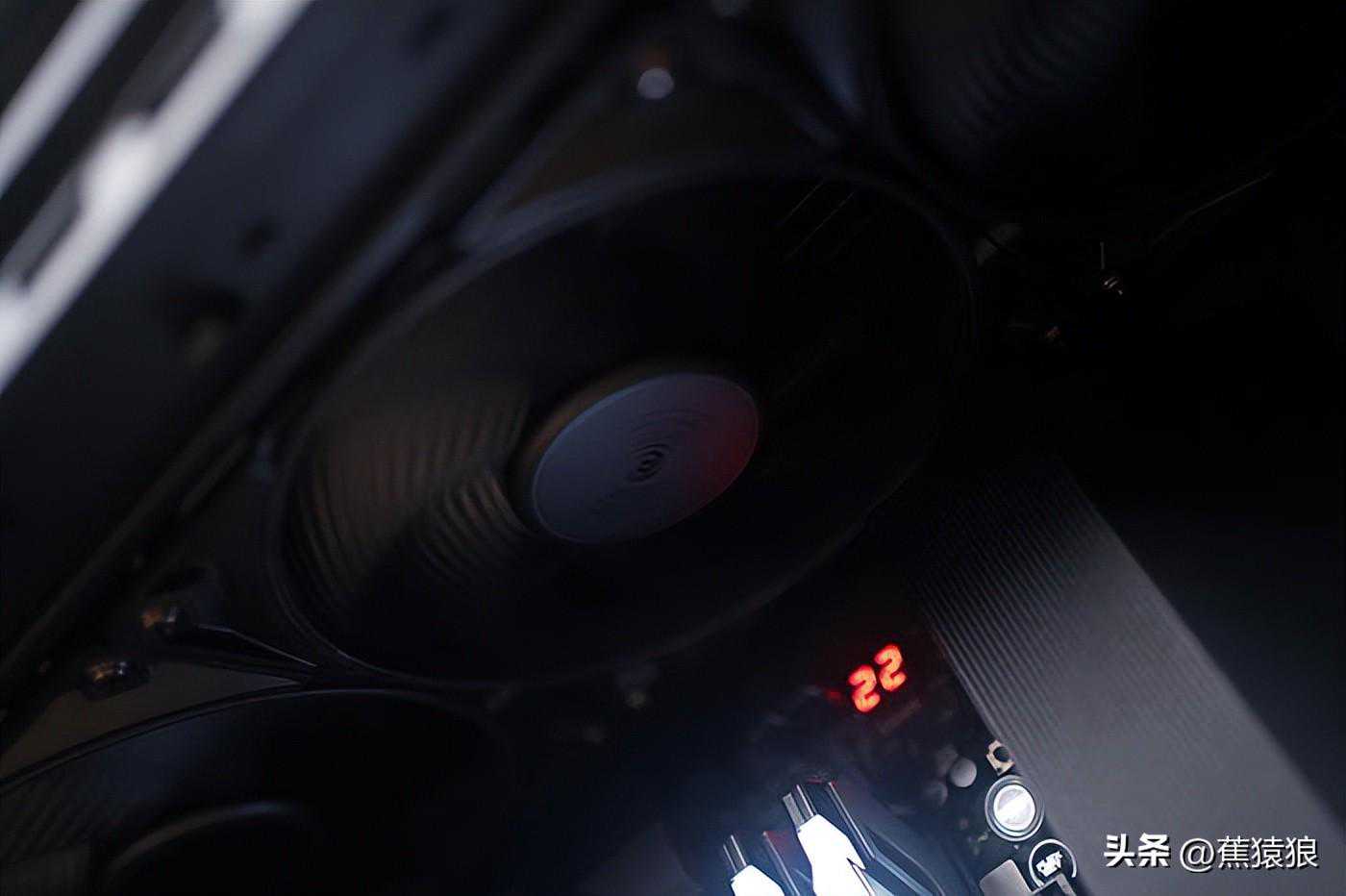

ProArtPA602前置引以为傲的38mm厚度200mm尺寸的大风扇，风量确实牛掰！

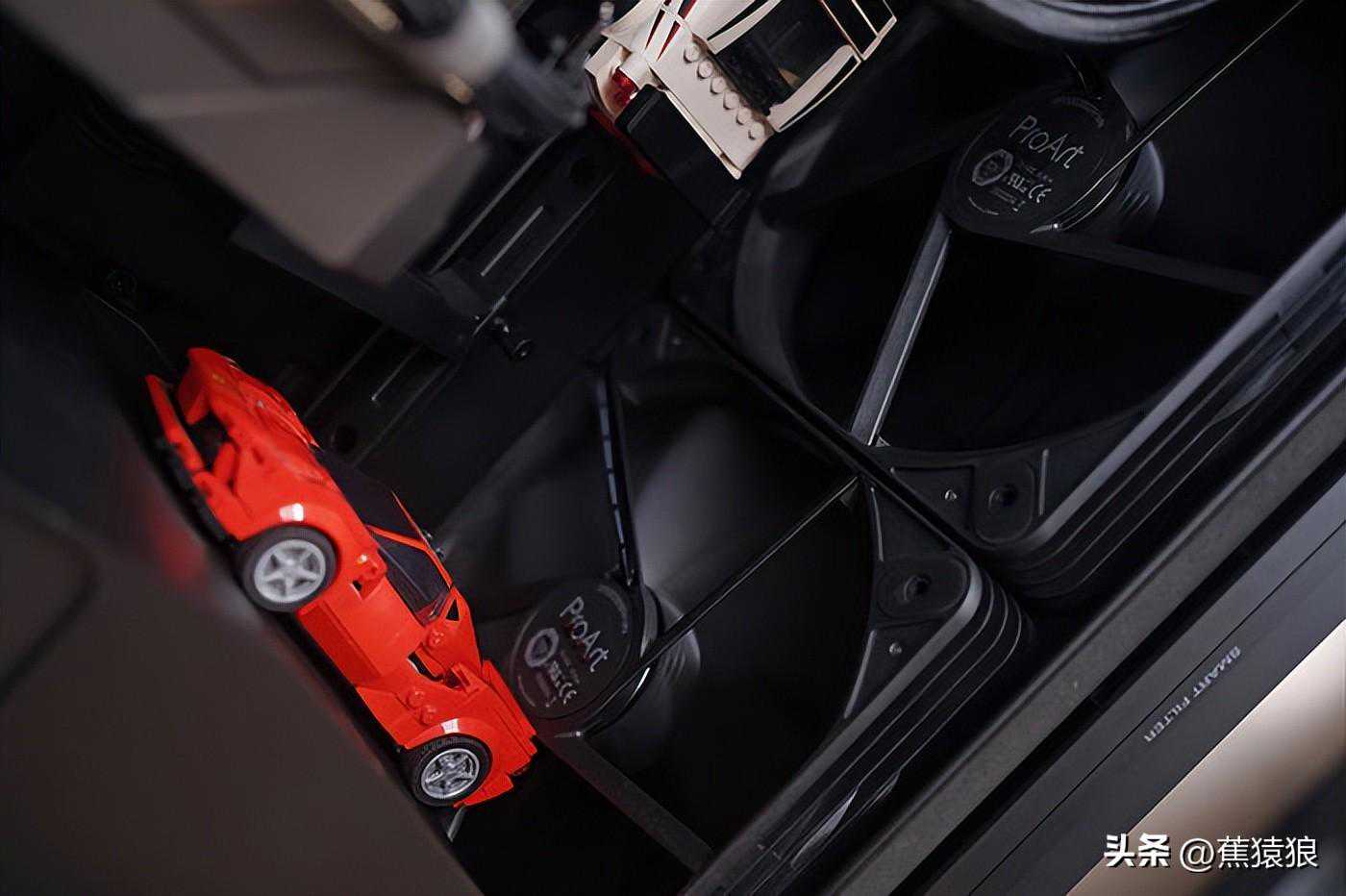

最后一张图给到侧面用3M胶固定的小车。

再说一下！这箱子用一般装机方案！真的很空！真心希望其后面可以再出一款紧凑的中塔！

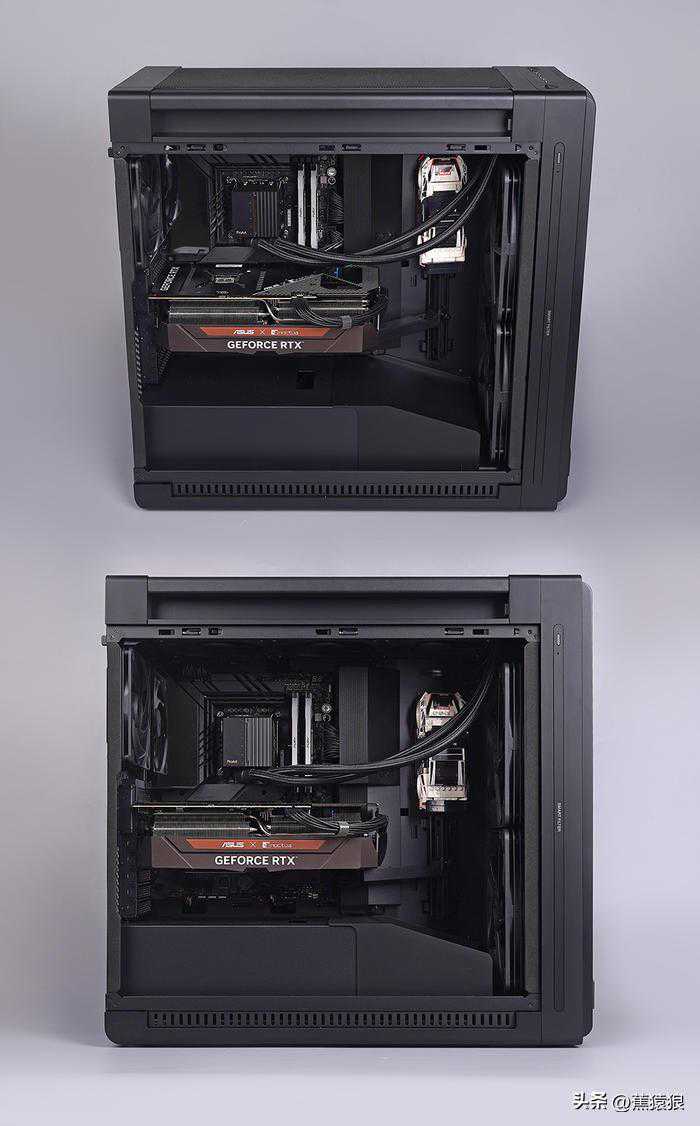

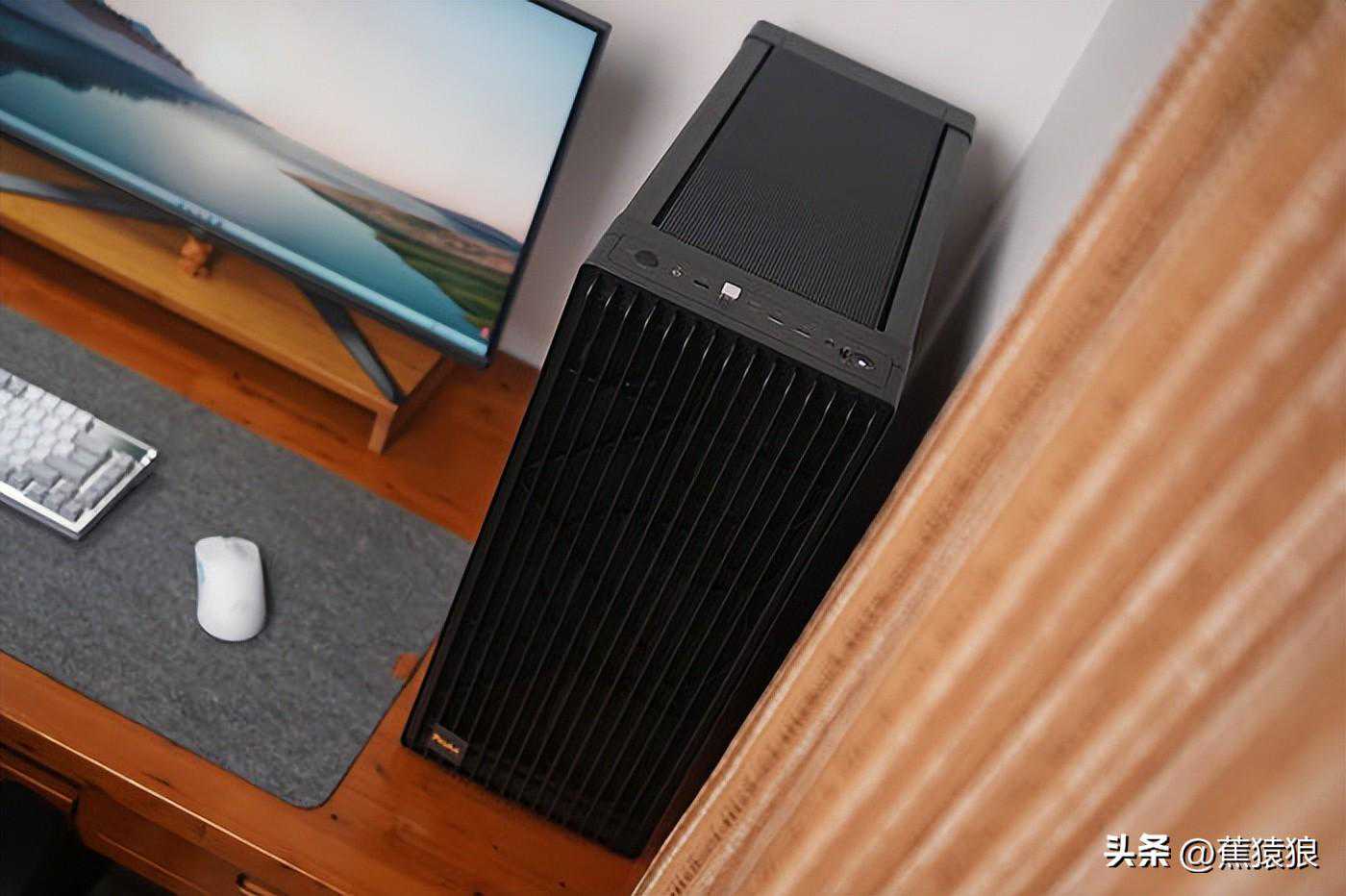

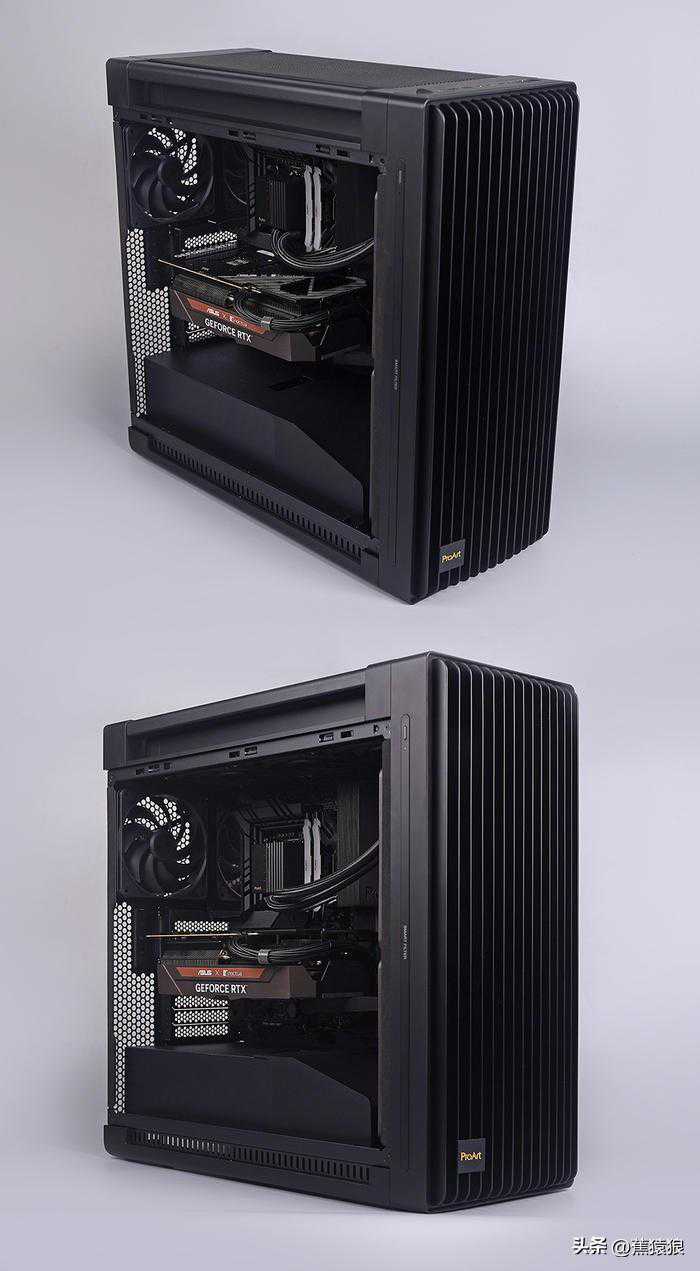

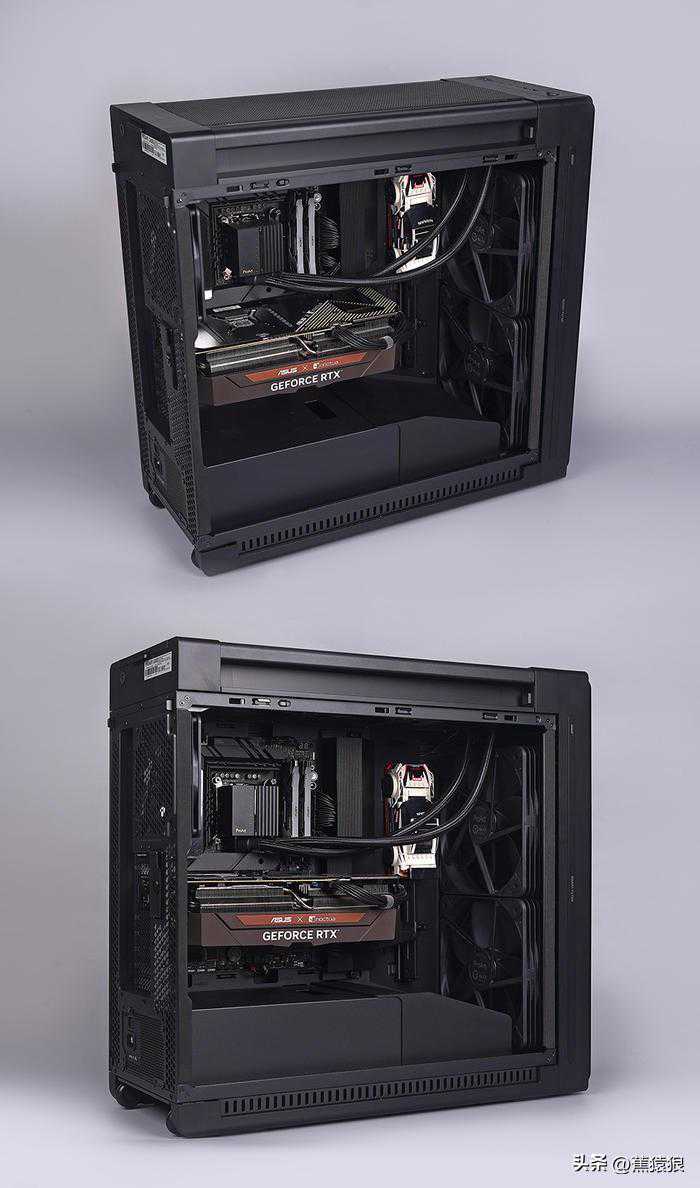

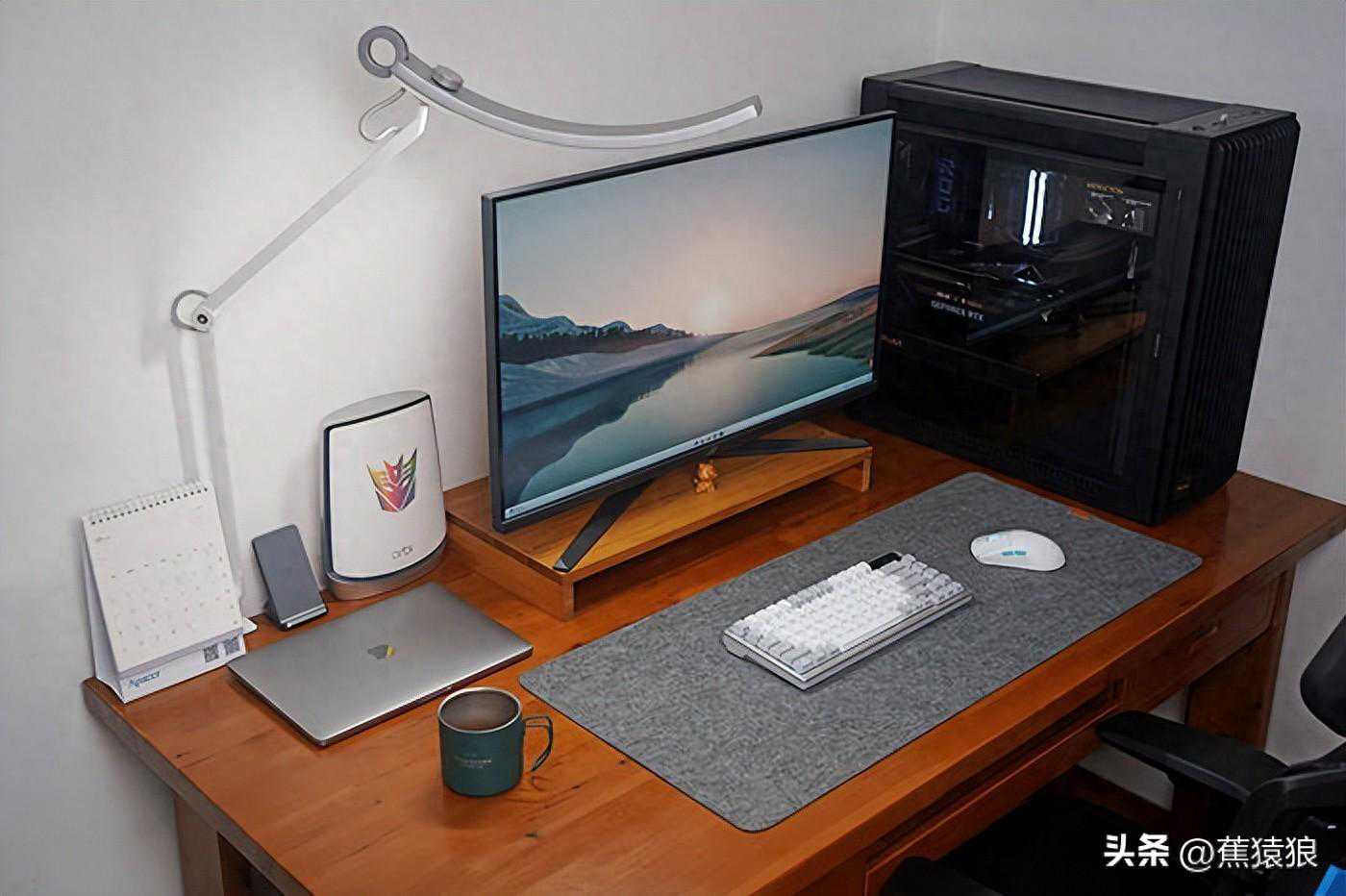

接着关机状态下，主机不同角度的整体效果展示，

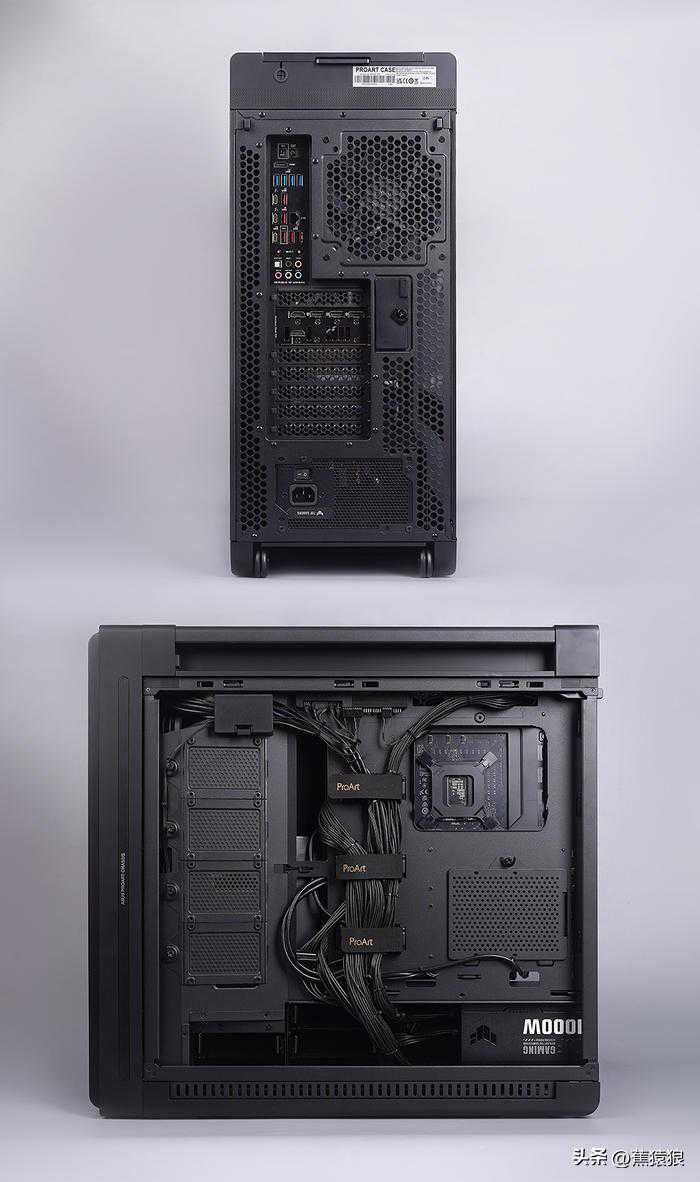

机箱的背部走线效果展示。ProArtPA602背带有大号的理线魔术贴，理线工作确实也更轻松了许多，简单的整理下，走线的效果也还不错。

还有也就是位置上的电源，选用主打坚固耐用的，规格足够满足这台主机的配置，且还留有足够的升级空间。

配件介绍:

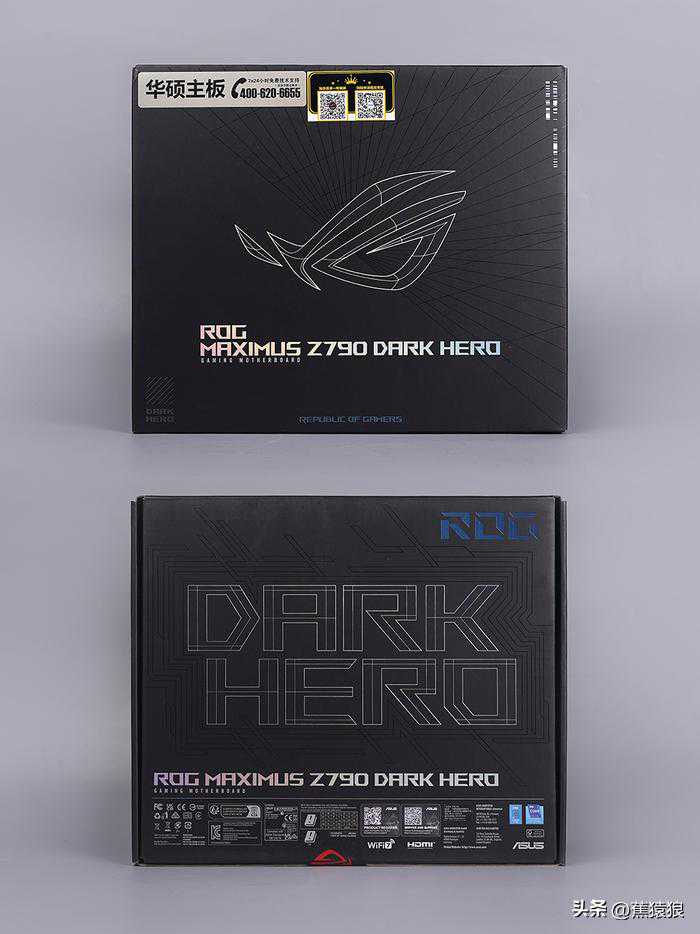

主板选用高规格的华硕ROGMAXIMUSZ790DARKHERO，包装一改常规版本的红色配色，对应采用了简约的暗黑风格。

正面硕大的ROG败家眼，辅助网格图案修饰、下沿型号标注；背面硕大DARKHERO文字图案，上下型号与ROG标注。

正反的标识性内容均采用了烫银镭射工艺，可在不同角度下呈现出多彩光泽，使其包装看着颇为的高级。

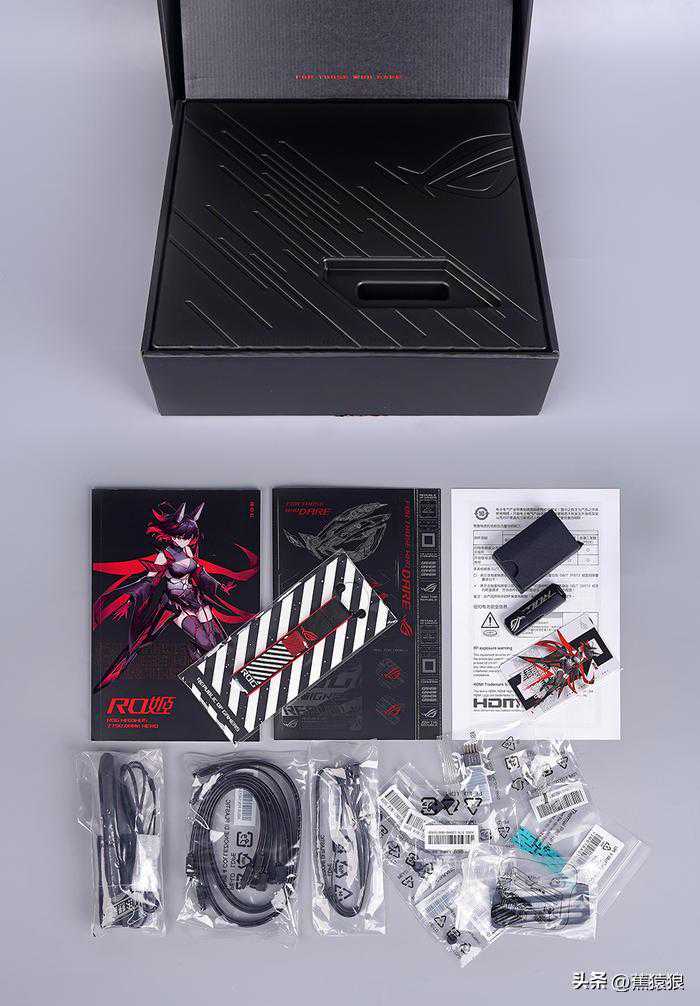

礼盒式包装样式，给到的附件会比较的丰富。

包含有说明书、ROG信仰贴纸、钥匙扣、ROG入会卡片、驱动U盘、WIFI天线、SATA线，RGB转接线，显卡支架、I/O跳线接头、螺丝卡扣与导热贴等等。

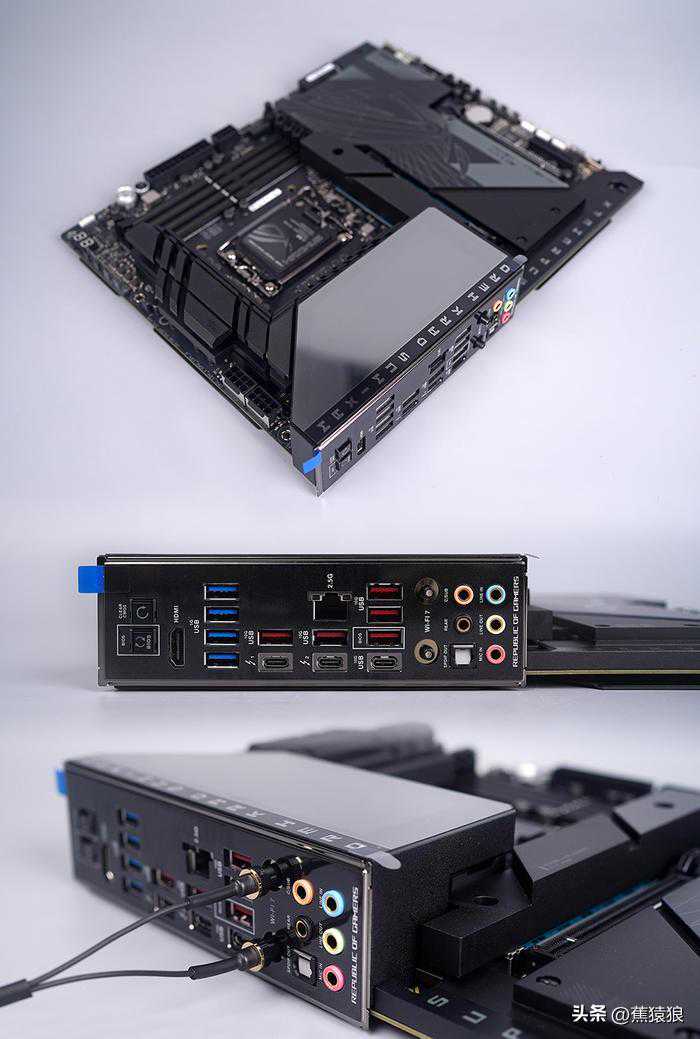

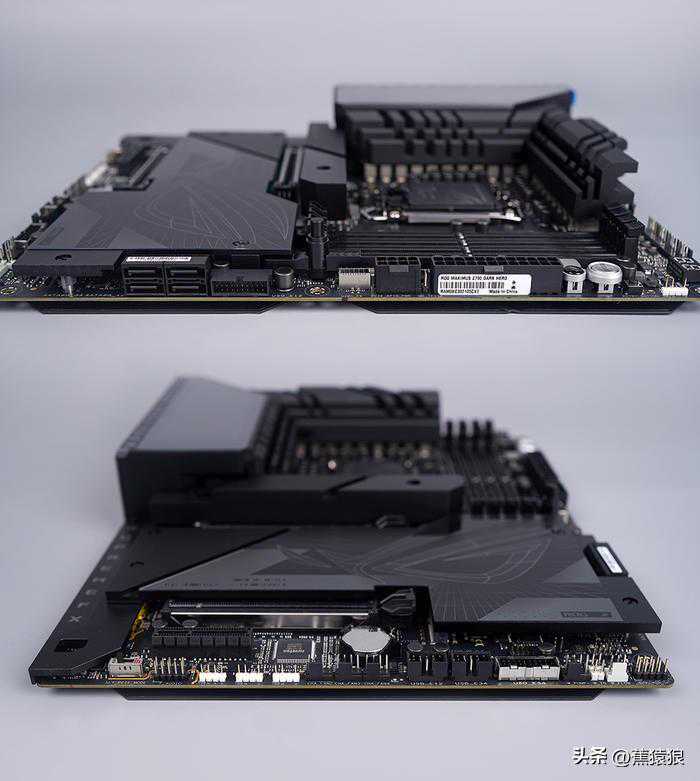

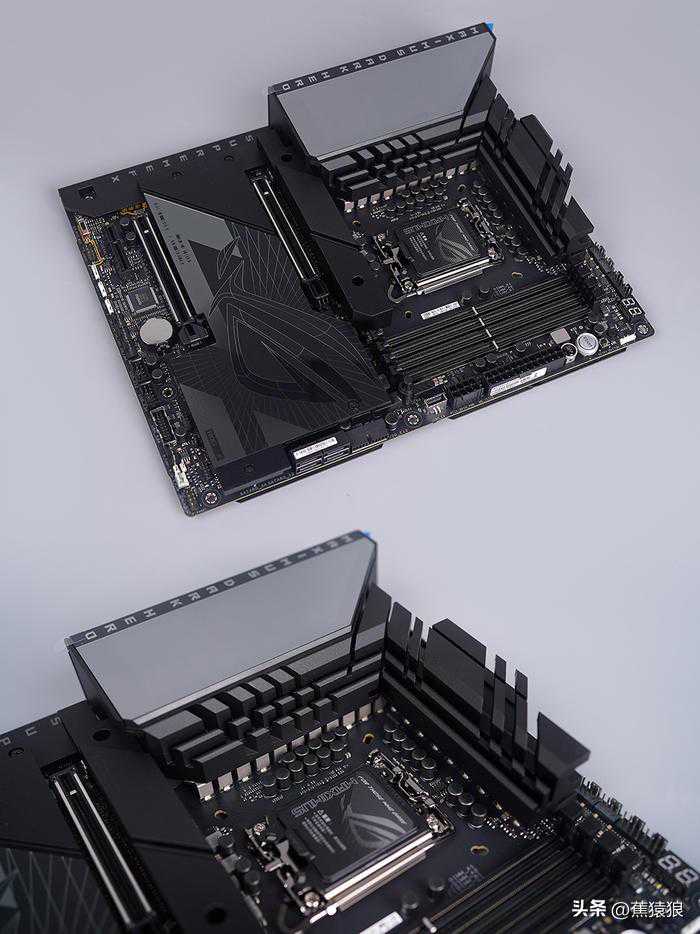

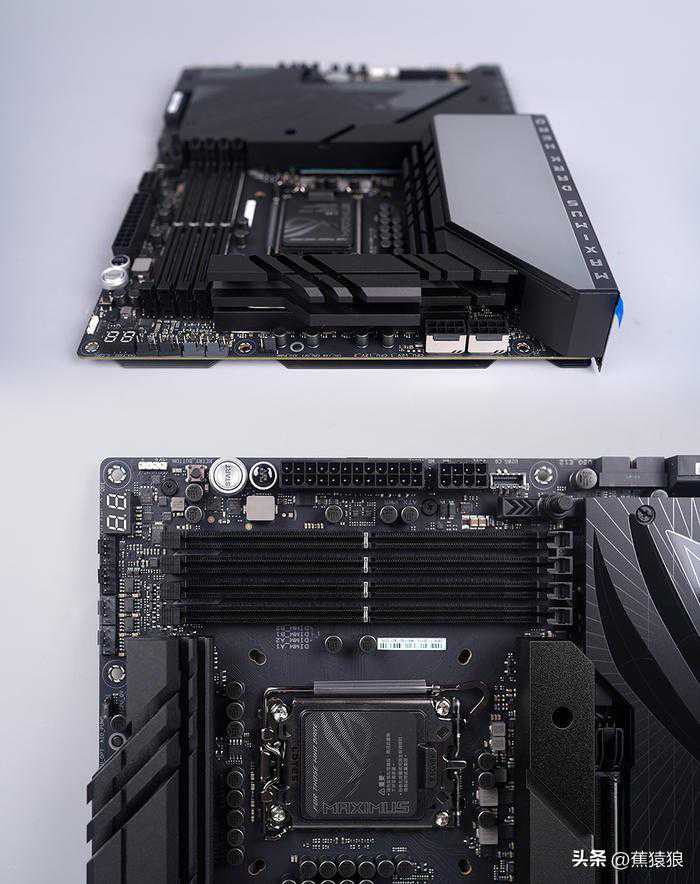

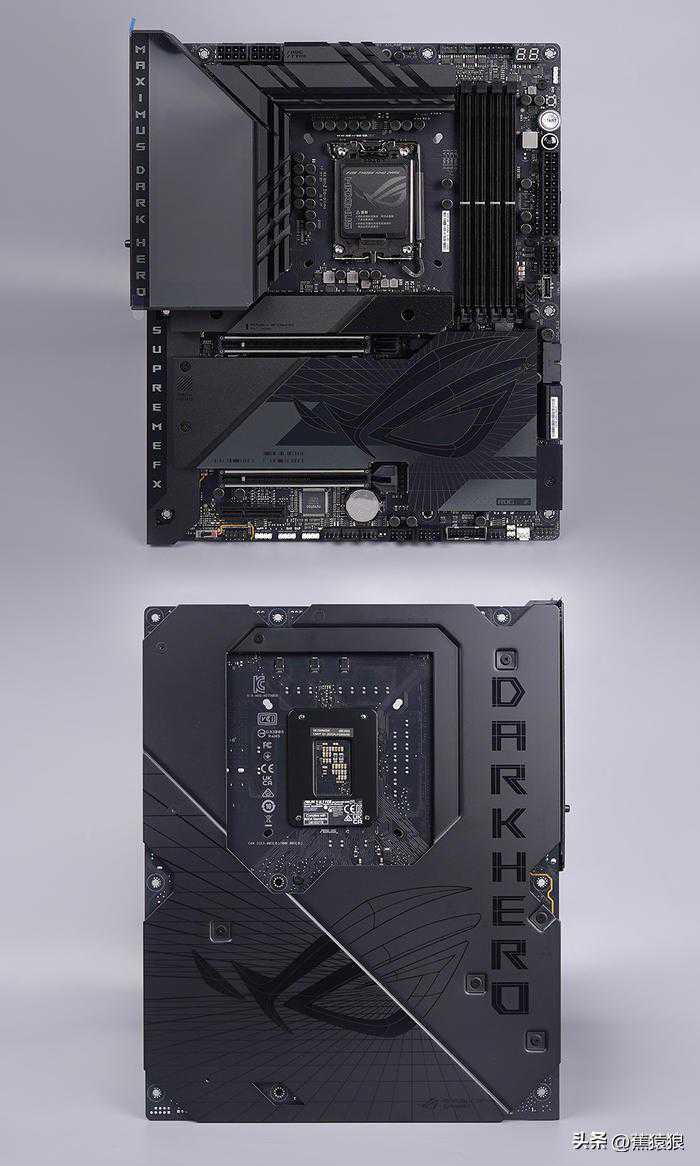

主板采用标准的ATX版型规格，外观大体延续了之前Z790HERO设计风格，新款在功能与布局细节方面做了些升级与改进。

此外，散热模块上的败家眼LOGO图案也做了替换（背部的金属背板图案亦是如此）。

新的Z790旗舰，依旧采用了豪华的20+1相供电，RAA229131PWM控制器，最大输出能到90A的DrMOS，满足部分发烧友的极限超频需求，充分释放新14代CPU的全部性能。

I/O马甲搭载了镜面灯光面板，具备Polymo动态灯效。

默认呈现两种不同的图案效果，亦可支持玩家通过奥创自定义选择，边上则带有MAXIMUSDARKHERO的型号标注。

值得一提也就是其Wi-Fi接口采用了最新的易插拔设计，使用起来会更加的方便快捷。

双8PIN的CPU供电接口，做了金属装甲加固设计；边上CPUFAN/CPUOPT/AIOPUMP/CHAFAN1接口等；左上角Q-CODE纠错灯，且配备了裸机操作的开机及重启按键，此外还有一个FlexKey自定义键（可在BIOS内修改为安全启动、直接启动、进入BIOS或者主板的灯光开关等）。

配备了四条DDR5内存卡槽，单边卡扣设计，单条支持48GB，最高198GB，支持华硕AEMPII技术，支持频率最高可达8000Mhz+OC。

24PIN供电旁另有一个6PIN供电，给到×2Type-C接口供电，使其支持QD4+快充，最高60W，有需要可以选择插上。

存储接口，4个SATA6GB（支持Intel®RapidStorageRAID0/1/5/10），此外，还有独创的显卡易拆键，可以方便快捷的拆装显卡。

主板下沿的拓展接口该有都有，HD音频接口、COM模块接口，Thunderbolt(USB4)接口、四个4PIN风扇接口、两个5VARGB接口、两个接口等。

PCIe扩展方面，搭载两个带金属加固设计的×16插槽和一个×4插槽。

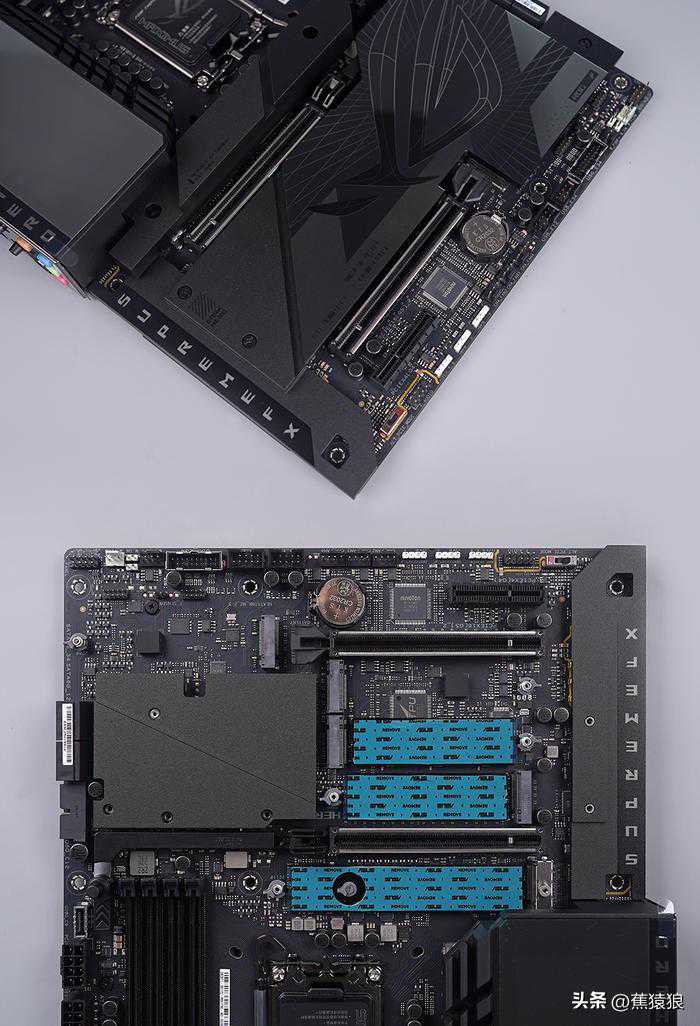

板载插槽增加到了5个，其中一个支持，相比上代虽然没有配备单独的转接卡，但是高集成度所带来的安装便捷也是不错的。

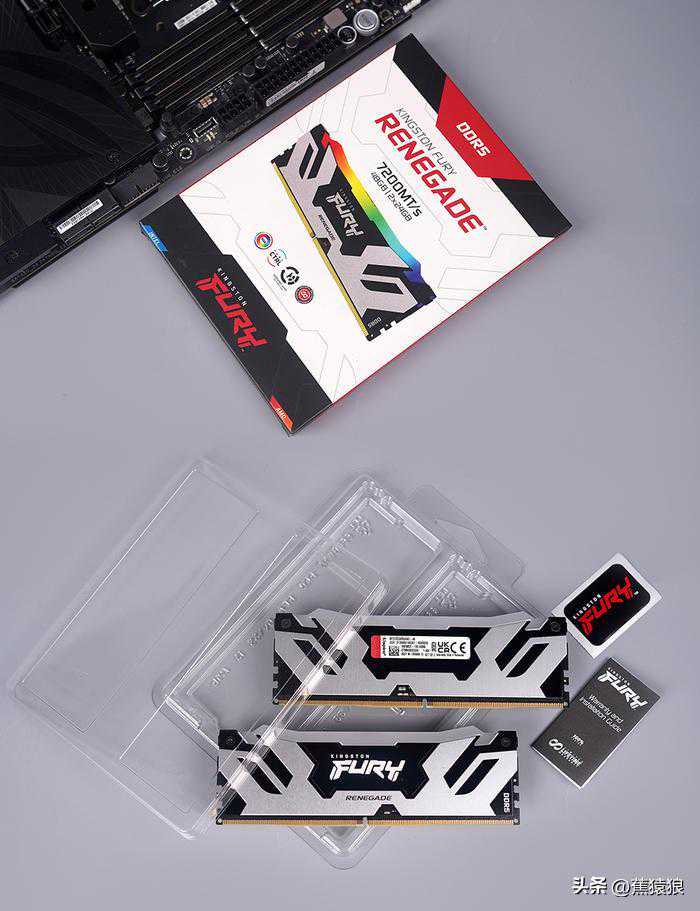

选用金士顿FURYRenegade叛逆者系列ARGBDDR5720024G×2内存。

内存包装正面印刷有内存本体展示，搭配本体的线条图案修饰，FURYLOGO，以及对应的规格等信息。

里头透明塑料盒包裹保护，给到说明书及信仰贴标一张。

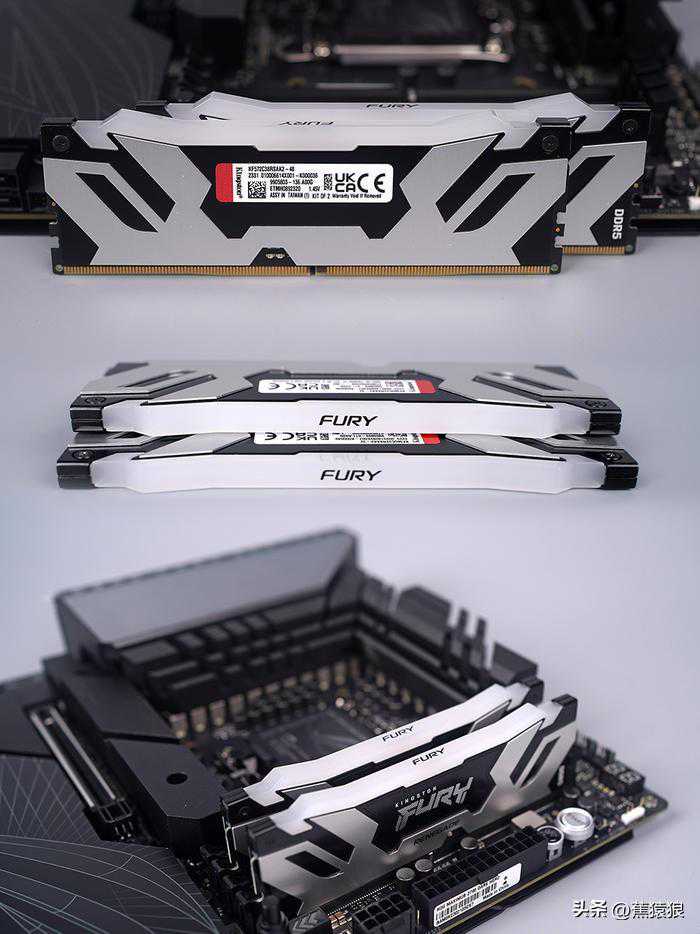

内存本体采用矮马甲高兼容设计，黑银配色的外观，两侧不规则的多边形银色图案，外侧KINGSTONFURYRENEGADE文字标识点缀，内侧规格贴标。

搭配自家的灯控软件FURYCTRL，具备有丰富的灯光效果及玩法，同时支持主流主板的灯光同步支持。

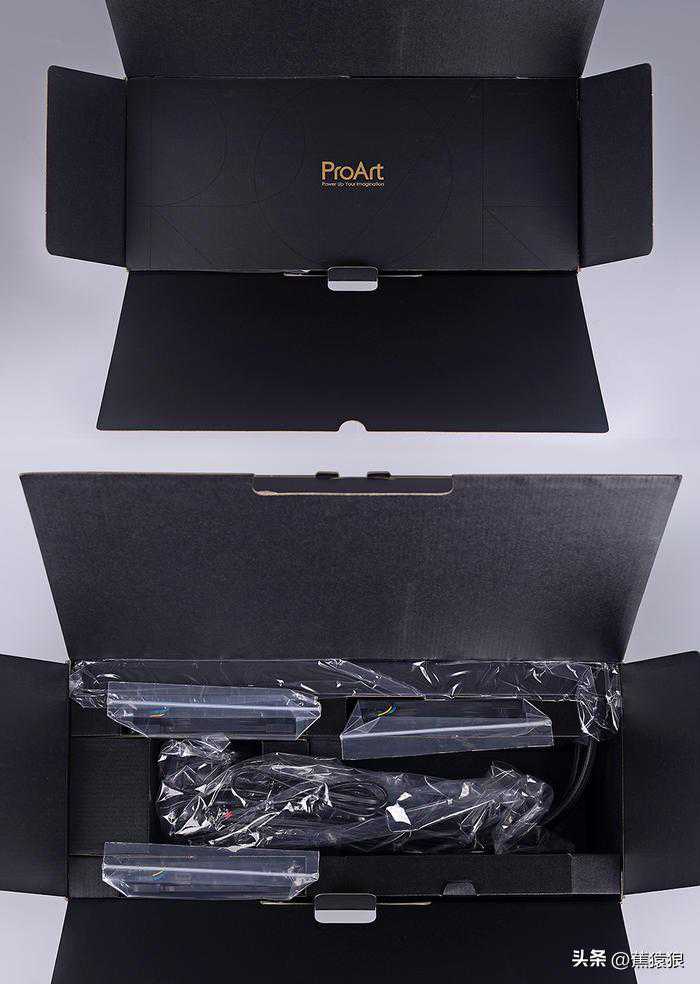

华硕ProArtLC420AIO一体式水冷。包装外观延续了这个系列的设计风格，因为其420mm规格，包装盒会比较的大。

内部产品附件采用硬质卡纸塑形将配件分层收纳放置包裹。

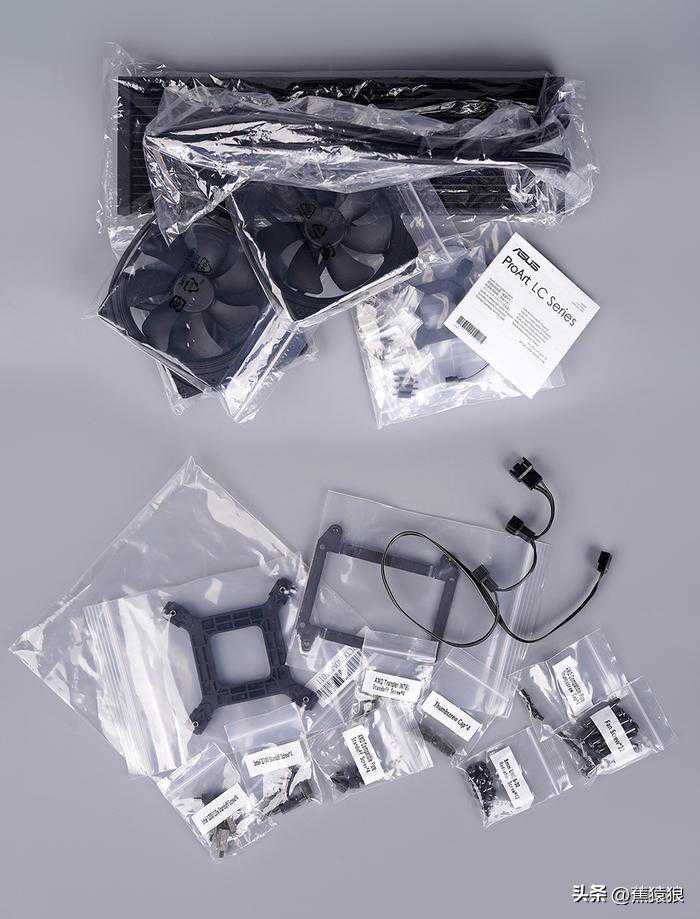

里头水冷、风扇、附件均采用袋装分类，细到各类的螺丝，且贴有标签，标注其用途。

扣具可支持IntelLGA1700/1200/115X，AMDAM4/AM5。此外，一份说明书，还有一条4PIN风扇一分三连接线。

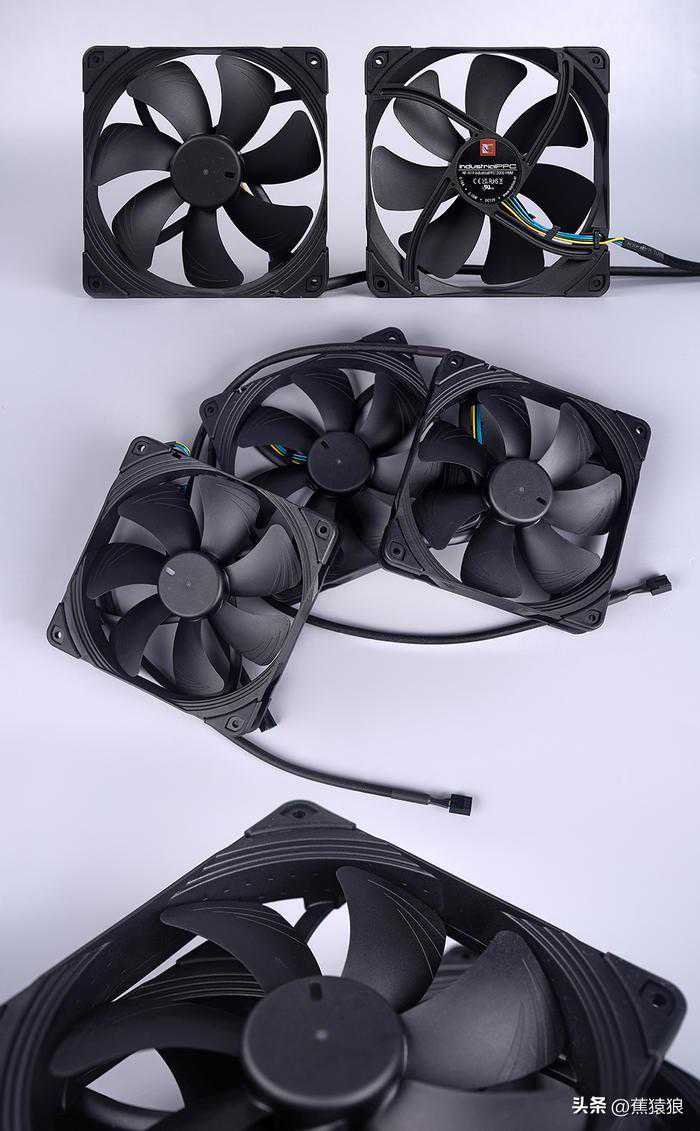

为了追求性能及静音表现，ProArtLC420配备了行业标杆Noctua的NF-A14工业级lPPC2000风扇。

减震脚垫采用黑色的定制款，其它与猫家的零售款一致，包网的4PIN连接线，规格最大转速PWM2000RPM±10%，最大风量107CFM，噪音31.5dBA等。

ProArtLC420散热大体黑色外观，冷头金色元素点缀。

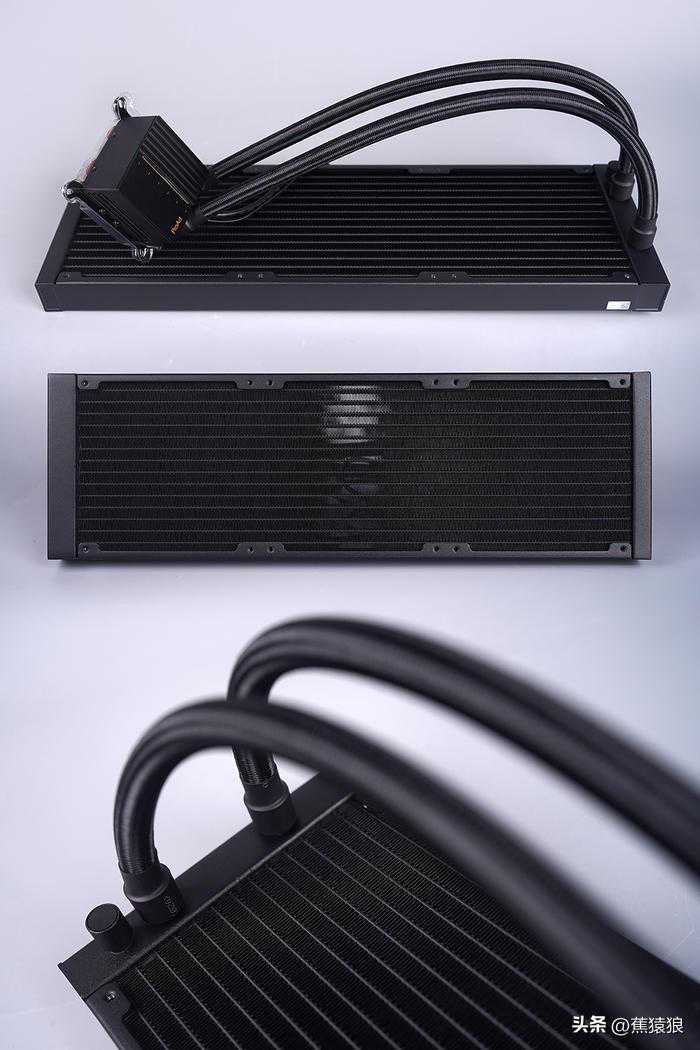

冷排目测有采用有14条水道，散热鳍片非常的工整，表面磨砂处理，官标尺寸456x140x30mm，采用编织保护的套筒橡胶管，官标长度450mm。

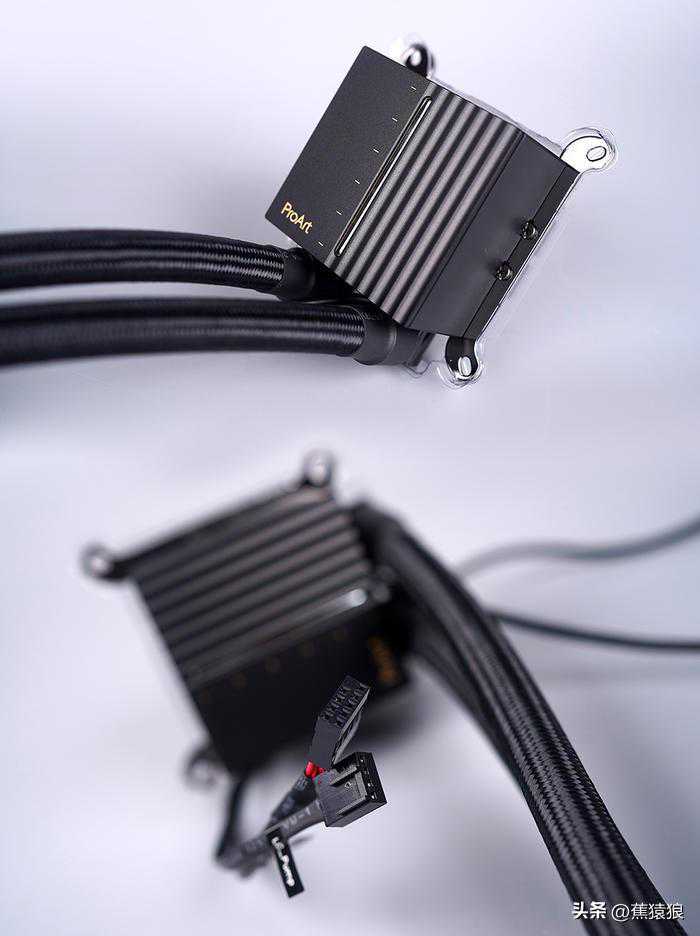

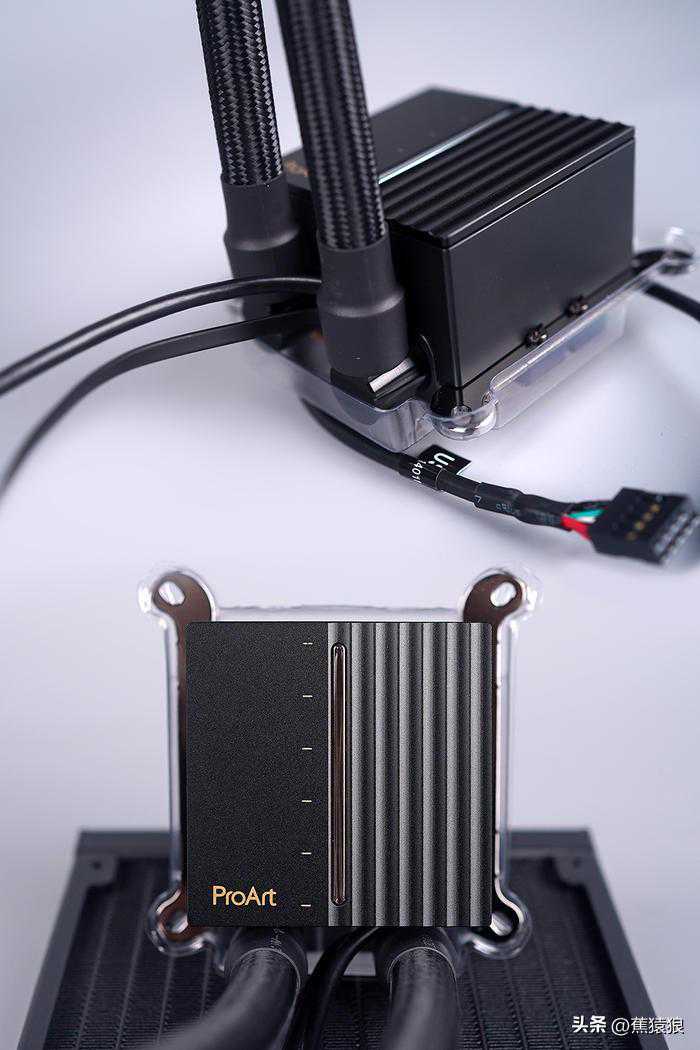

冷头个头控制得还不错，不算太大的那种。官标尺寸：78x78x49mm。

两条连接线，一条4PIN水泵供电线，另一条主板接口连接线，以实现奥创的灯光控制。

冷头接管位置采用可旋转调整设计，水管连接位置带有热缩管加固密封。

居中设计了一道带灯光指示NCVM镀铝透镜，通过自家的奥创软件，用户可以根据系统负载、温度和风扇转速情况动态指示。

边上的刻度也就是呼应其设计了，左下角则是ProArtLOGO。

内置最新的高性能、底噪音的散热方案。

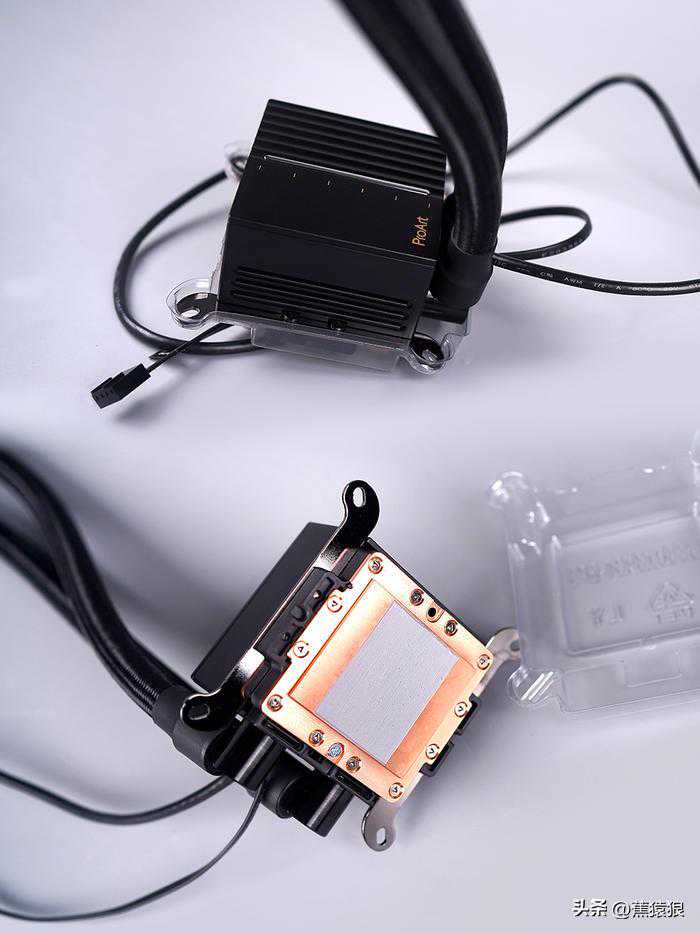

采用高性能的三相电机水泵，具备有安静且稳定的运行表现，搭配陶瓷套筒轴承，具备有出色的耐磨性和耐温性。

板翅式的冷板，可以更好接触传导热量，大面积方形纯铜材质，表面预涂有散热硅脂。

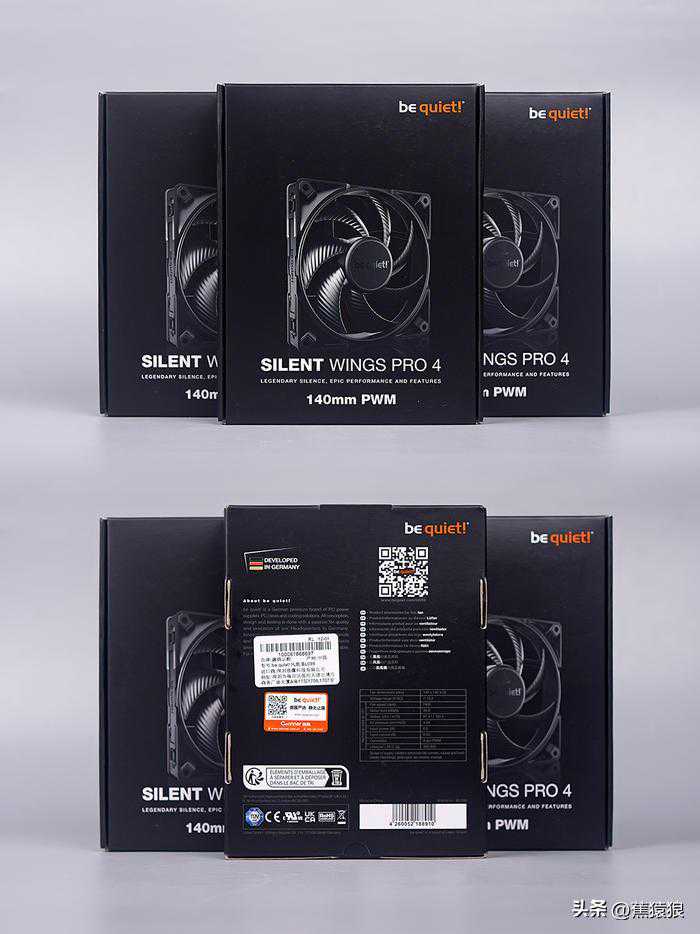

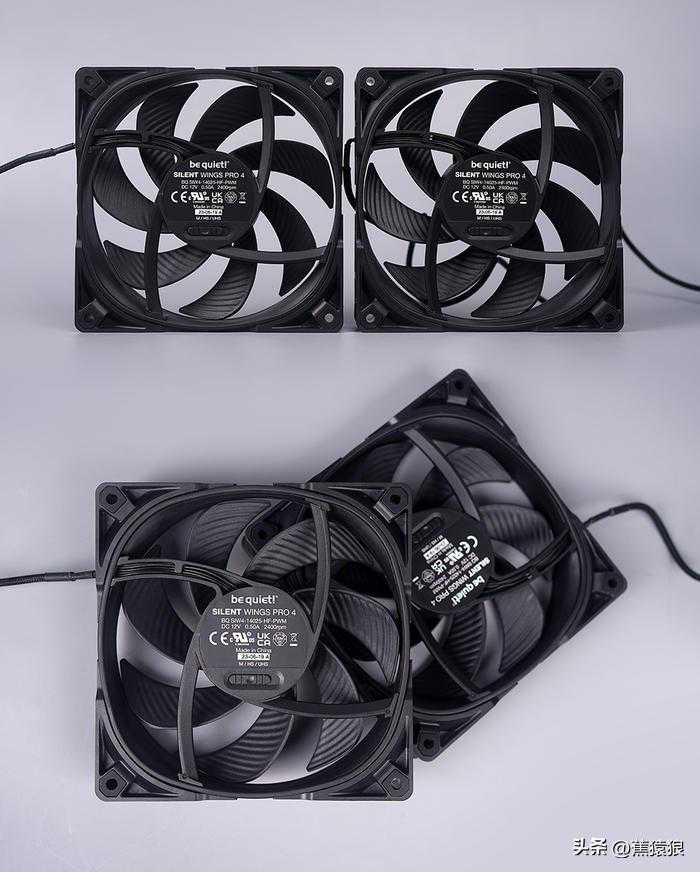

散热风扇替换成德商德静界bequiet!SILENTWINGSPRO4140，当下顶级的旗舰14cm静音风扇。

从外包装的质感以及分量就能感觉到不一般，另外具备有长达五年的质保。

具体规格：最大转速PWM2400RPM，噪音36.8dBA，最大风量165.5CFM，最大风压3.64mmH20。

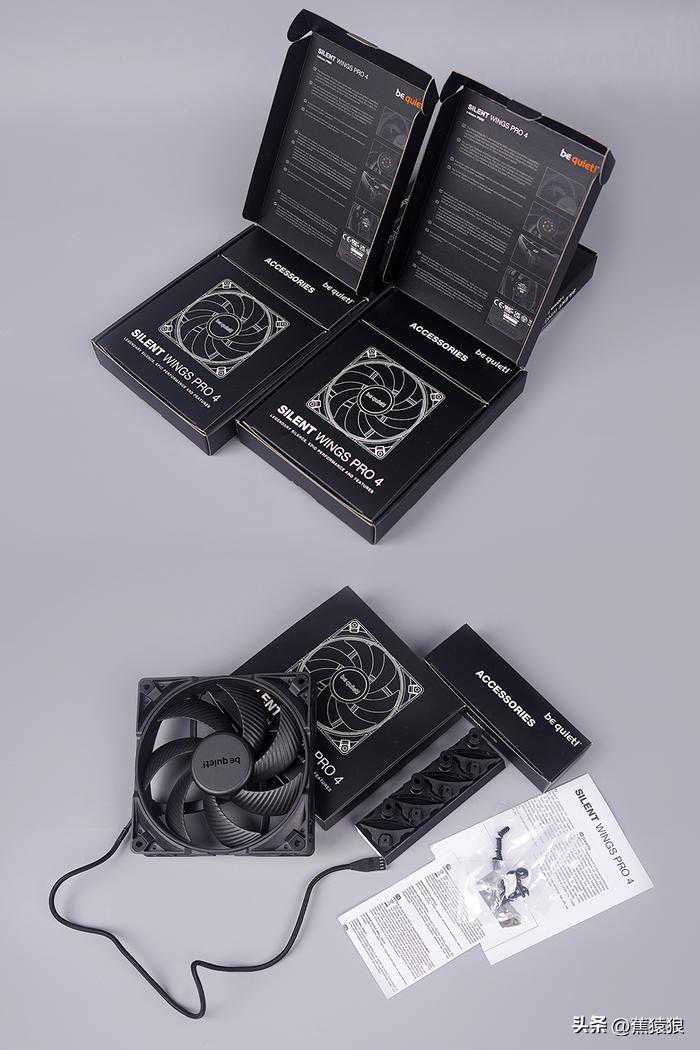

包装里头也是高级感十足，风扇本体以及配件分仓包装摆放，附件比较的丰富。

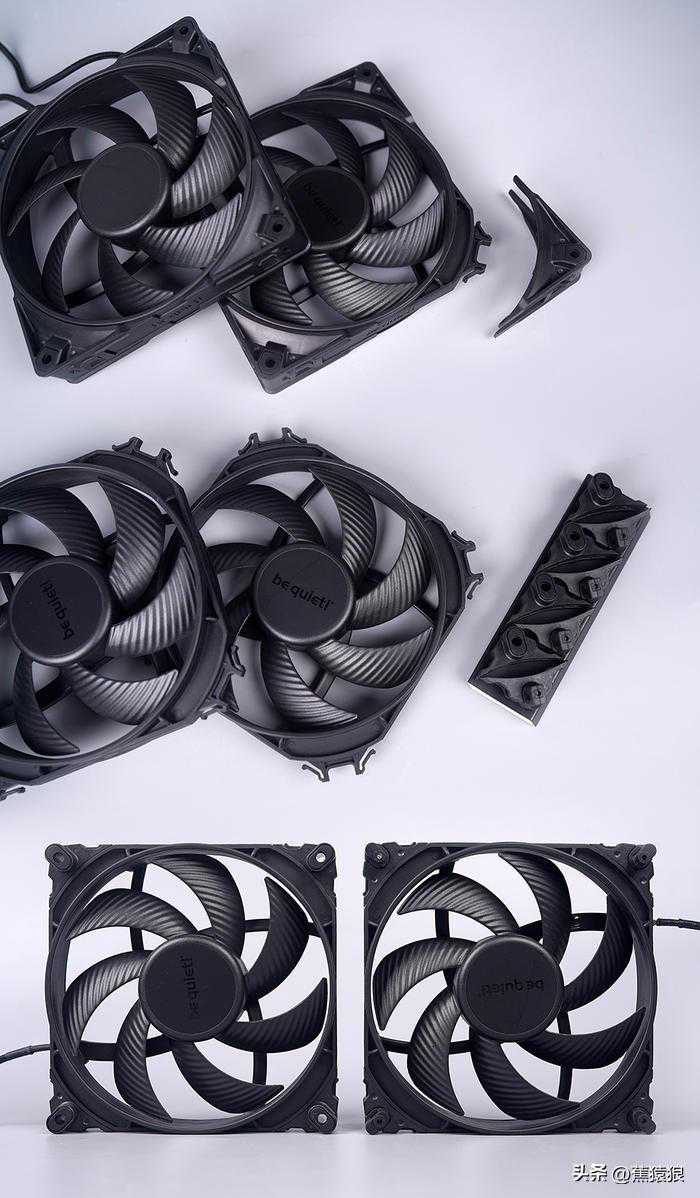

因为这个系列风扇边角为可拆卸模块设计，所以另附带了两套不同款式的边角用于替换。

螺丝除了自宫款，还给到的了一款胶钉款，匹配到对应的边角模块，可实现无痛插入的安装方式。

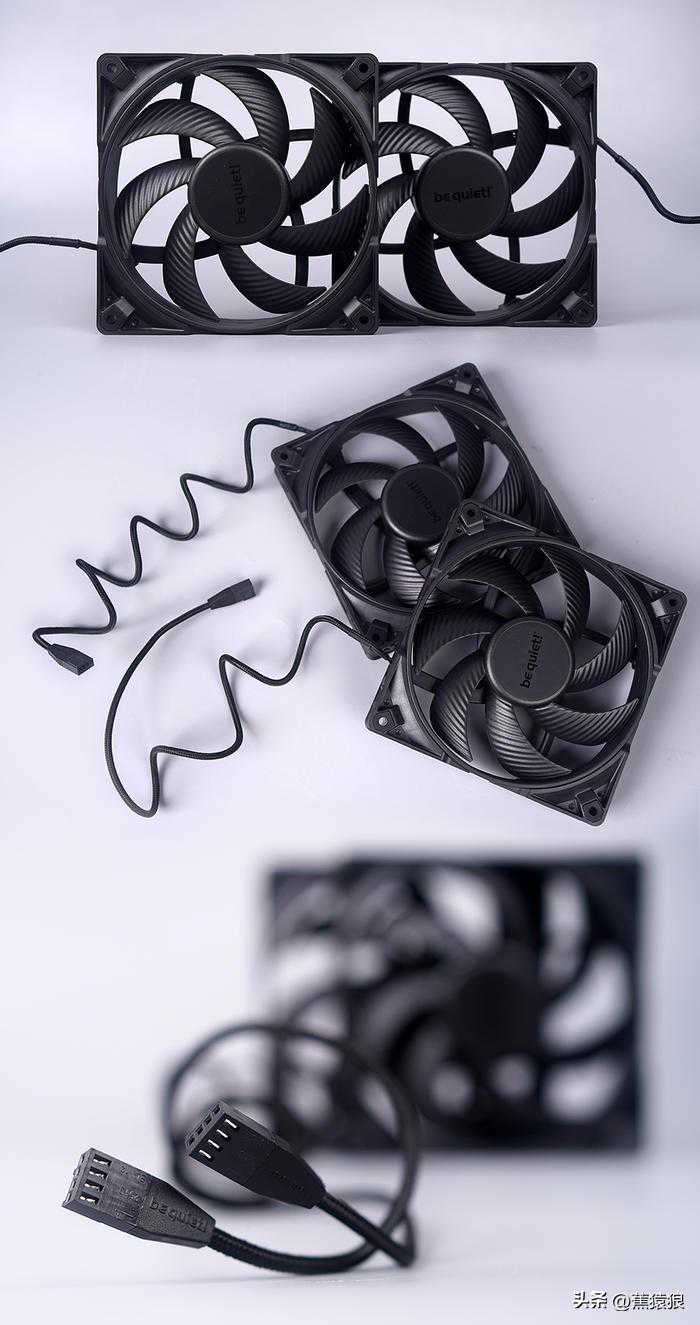

风扇外观最吸引眼球的地方，也就是德商德静界bequiet!独有专利设计的水波纹扇叶了。

相比于上代的SilentWings3，SilentWings4风扇叶片也有所变化，风扇尖端间隙也由1.2mm降低到了1.0mm，漏斗形进气口则被漏斗形出风口取代，让空气分散在更大的区域。

以上这些改进极大地提高了静压，并带来更低噪音水平。另外风扇的线材用料也非常讲究，线材比较长也比较软并且做了精细的蛇皮网包裹，风扇接口端子部分还做了防弯折处理，蛇皮网也紧紧的被压死防止脱落，细节之处彰显品质以及用心。

SlientWings4PRO140采用FDB流体动力轴承，搭配了6极风扇马达和三相交流变频器。

风扇背面带有物理切换开关，可实现中速/高速/超高速三挡位调节，能让玩家按需选择。

风扇默认安装的边角为最大的模式，边角的拆卸非常简单。

手指按压风扇90°角两侧的卡扣然后向外一拔即可拆下，加上风扇自带的一共三套边角，能让玩家根据不同的使用场景更换到不同的边角使用。

选用旧卡华硕GEFORCERTX4080NOCTUA猫头鹰联名款，主打出色的散热与静音表现。

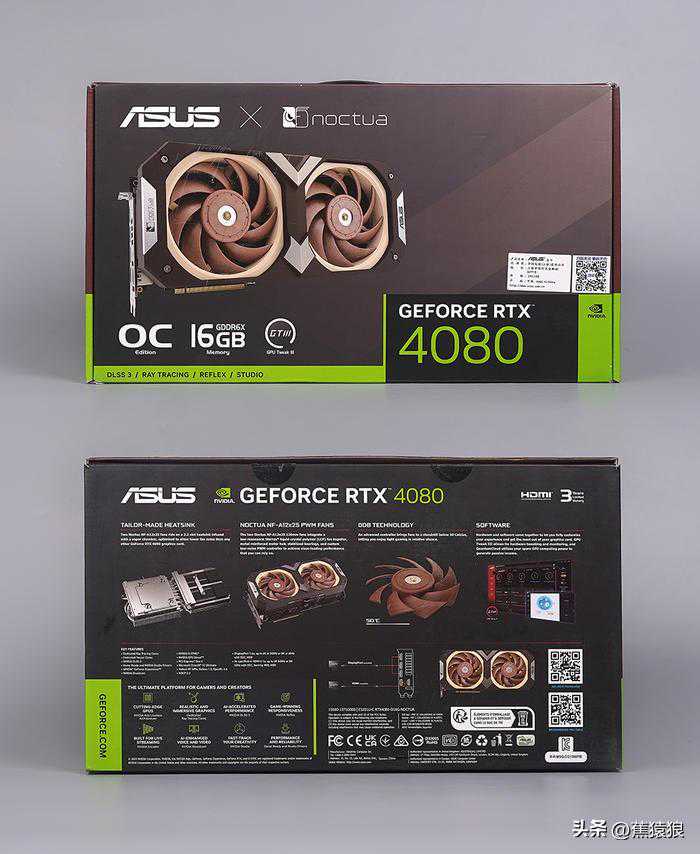

包装采用NOCTUA标志性褐色为主色调，正面印刷有显卡的本体展示，其它就一些常规的型号罗列。

包装背面，图文展示产品卖点、规格、特性等信息。

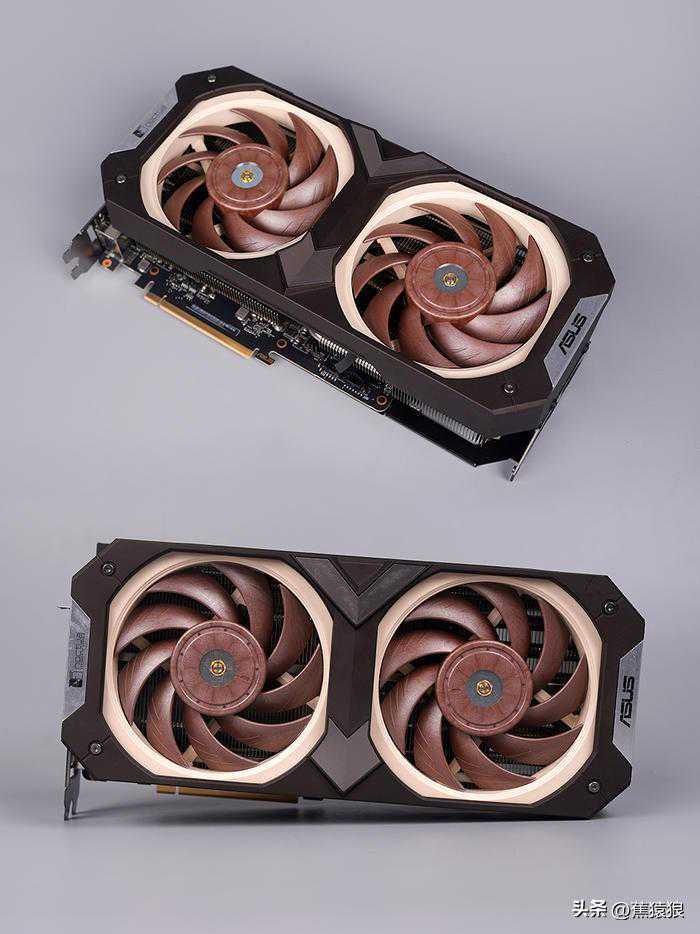

显卡外观依旧采用NOCTUA标志性的配色方案。

搭配两颗Noctua备受好评的NF-A12x25PWM风扇，搭配散热器的造型，其实外观酷似猫头鹰的脸，相当的特别。

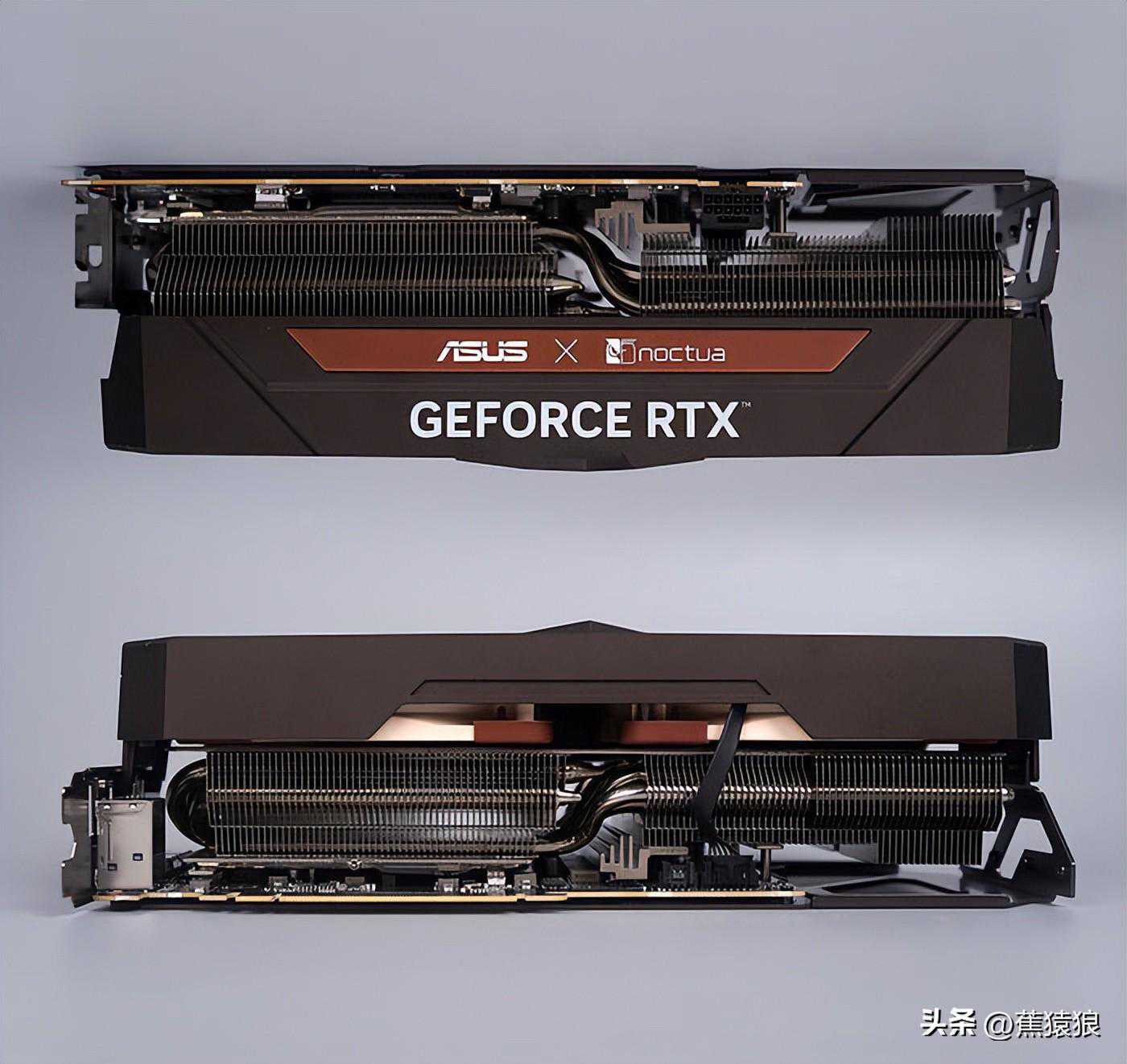

显卡两侧给到了充足的出风空间，中央位置贴有ASUSXNOCTUA联名LOGO装饰，下沿NVIDIA强制GEFORCERTX。

单16Pin供电接口设计，附带有1转3×8PIN供电线、同TUF系列18+3超合金数字供电方案，GPU部分使用了UP9512R控制芯片+SIC639（50A）MOSFET，显存部分使用UP9529Q+SIC639（50A）供电方案。

褐色的金属背板，表面采用斜纹拉丝工艺，附带条纹图案与GEFORCERTXASUSXNOCTUA联名LOGO装饰。

两档BIOS设计，分别是性能模式与静音模式，并配备了切换开关，方便玩家按需选择。

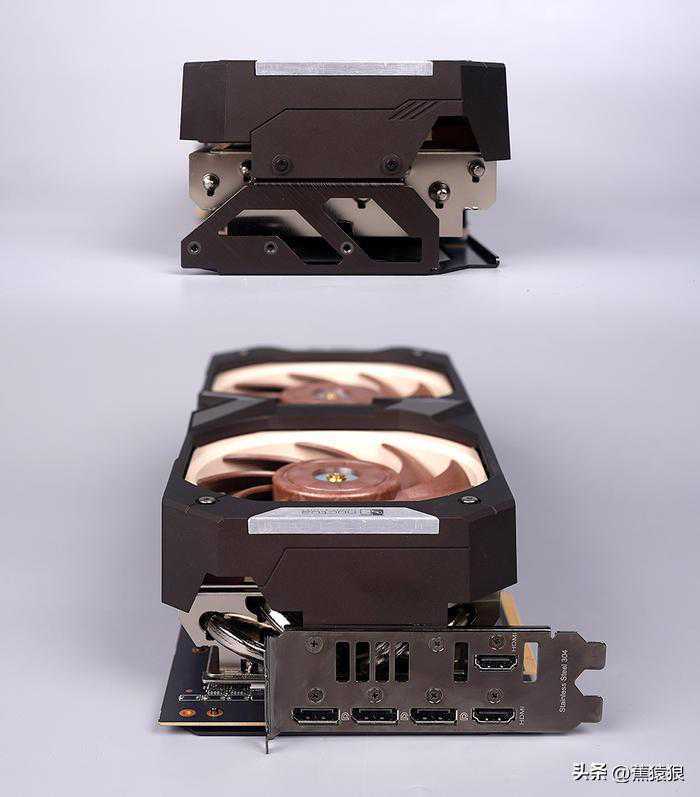

显卡厚度超过了4卡槽，几乎与大部分的ITX/M-ATX平台说再见。

不过依旧采用的是双PCI挡板设计，材质为304不锈钢（具备抗氧化，保持美观）。

输出接口提供了三个和两个接口，相比公版多增加了一个接口。

选用华硕金牌全模组电源。

包装正面电源渲染图示意，标注采用设计、具备10年的质保时间、80PLUS金牌认证等。

电源搭配黑色压纹包网模组线，质感相当的不错，材质相比普通模组线也来得更软一些，更好的走线，更加的美观，基本可以省去后做定制线的钱了。

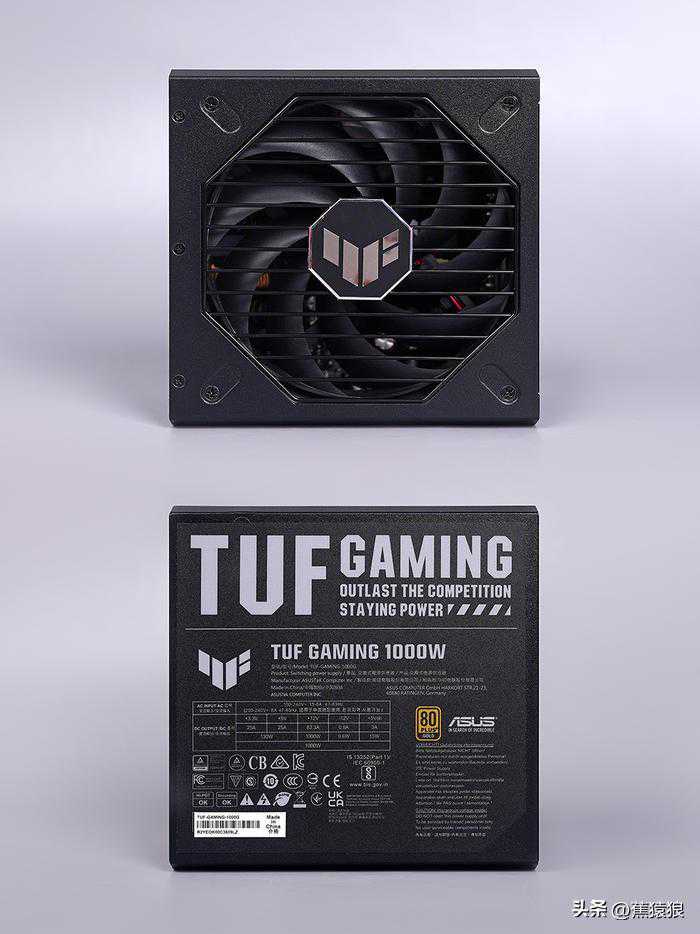

电源本体，采用标准ATX电源尺寸规格，具体150×150×86mm(LxWxH)。

外观有别于常规电源，TUFGAMING上下左右两边做均倒角处理，有着非常不一样的造型外观。

机身两侧，品牌元素修饰，凸面TUFGAMING组合型号文字，一侧为TUFLOGO光亮处理。

风扇位置，采用八边形镂空设计，对应形状的钢丝风扇罩及轴心TUF装饰标志，风扇采用135mm双滚珠轴承的轴流风扇，有着更好的散热及静音表现。

另值得一提的是内PCB采用保护性涂层设计，更具耐用性，不惧潮湿天气，还有小强乱入。

对应另一面规格贴标，80PLUS金牌认证，+5V和+3.3V输出电流25A，合计输出130W，+12V输出电流83.3.8A，提供最大1000W的功率，其它方面，带有OPP/OVP/UVP/SCP/OCP/OTP保护功能，采用低ESR日系电容可提升效率并减少发热源，降低噪音以及提高可靠性与稳定性，另获得了iST宜特检测实验室多项测试认证。

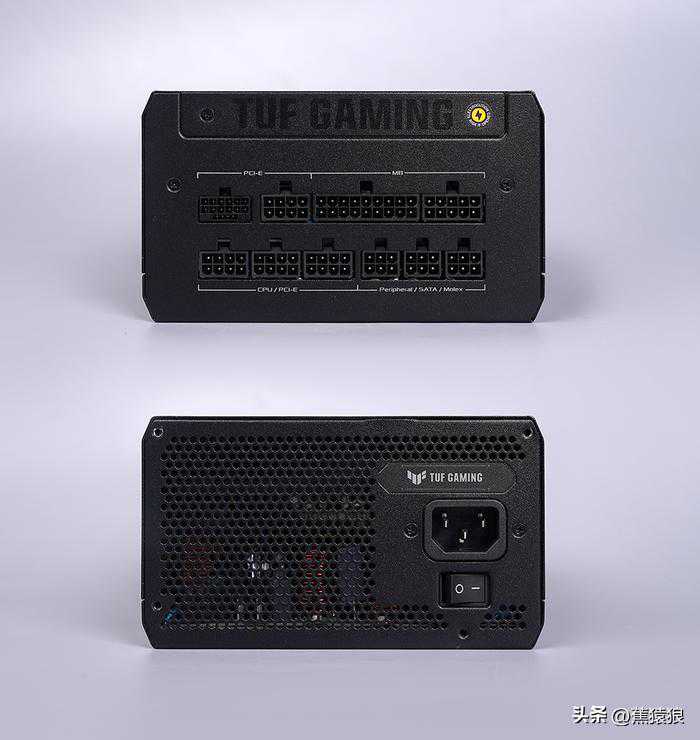

模组接口部分，配有文字示意，给到一个原生16PINPCIE供电接口、常规PCIE和CPU8PIN供接口则为通用设计(合计3组)、3组6PINPERIPHERAL/SATA/MOLEX供电接口、主板24PIN合二为一两组；电源尾部，TUF铭牌点缀，标准电饭锅三插孔，搭配AC开关，一侧大面积开孔出风设计。

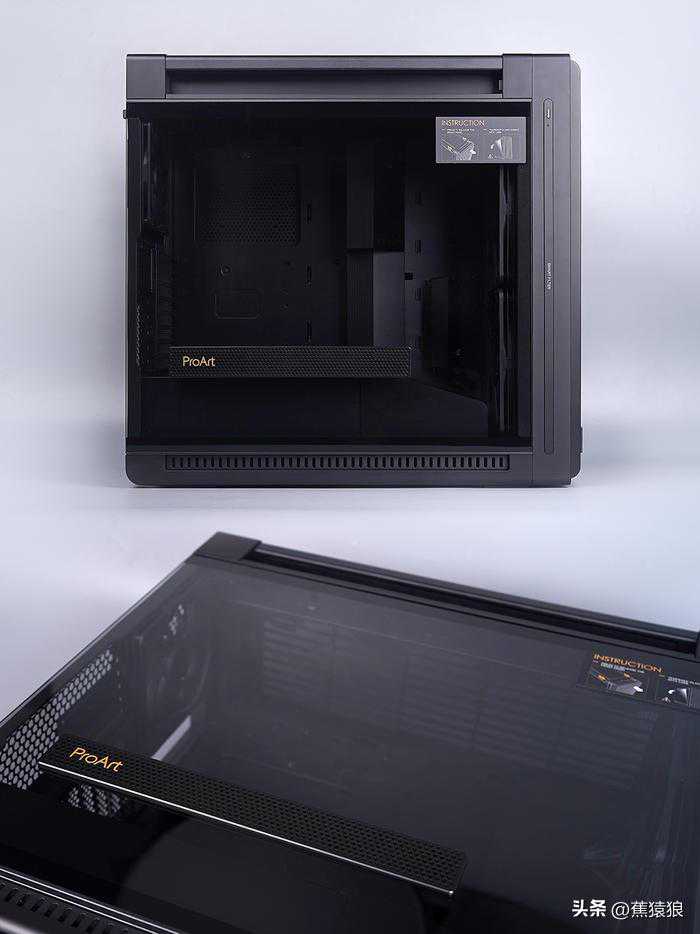

华硕ProArtPA602机箱，具备有优秀散热设计和高颜值的外观。

机箱采用全塔尺寸设计，官标具体尺寸593×245×560mm（长宽高），体积约为81L，净重约为15.9KG。

尺寸可以说很大，方正外观，纯黑配色（丢丢金色点缀），单面钢化玻璃侧透。

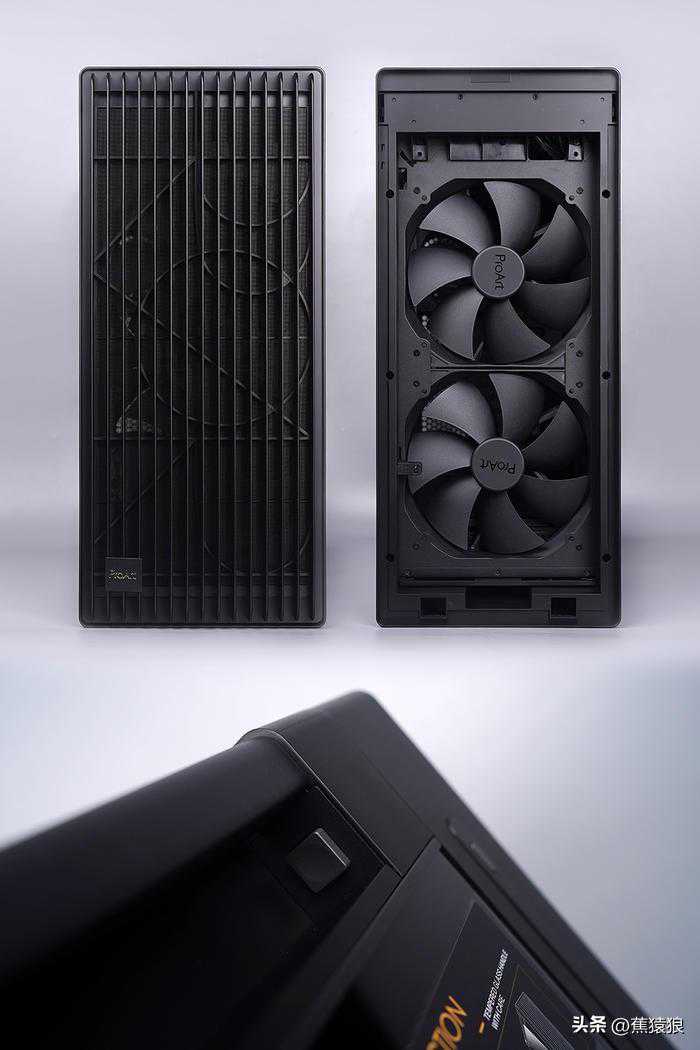

机箱前脸采用立体竖条格栅设计，栅间距为15.5mm，内置防尘网的开孔率则为45%，最大限度提高空气流动效率。左下角一个小方块的ProArt系列标志。

此外，考虑到主机长时间使用的积灰问题，从而影响到主机的散热。

ProArtPA602机箱还创新性的在前置面板的防尘网后，增加了红外灰尘检测模块，搭配检测按钮和灰尘指示灯，即可轻松掌握前面板积灰情况。

机箱底部的抽拉式防尘网采用前置抽取设计。

另值得一提的是其前置的格栅与内置防尘网，都给到了ProArt图案造型修饰，使其外面呈现出独特的外观。设计细节真的很复合ProArt定位。

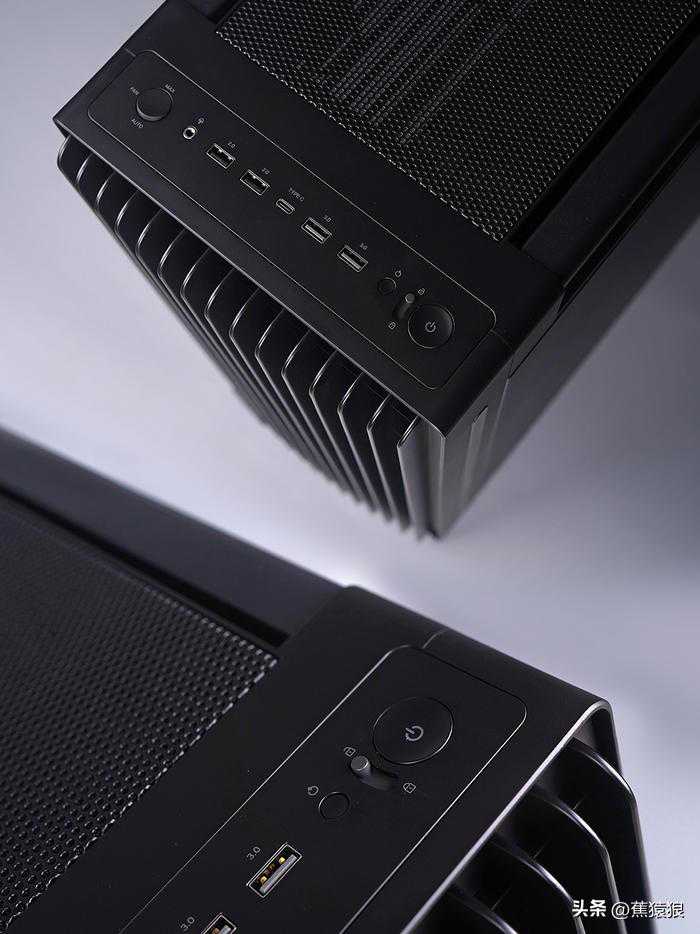

左侧为机箱风扇的转速切换开关，右侧则为机箱的开关与重启按键，此外，居中位置还带了一个锁定开关，可防止开关被误触，导致电脑关机。

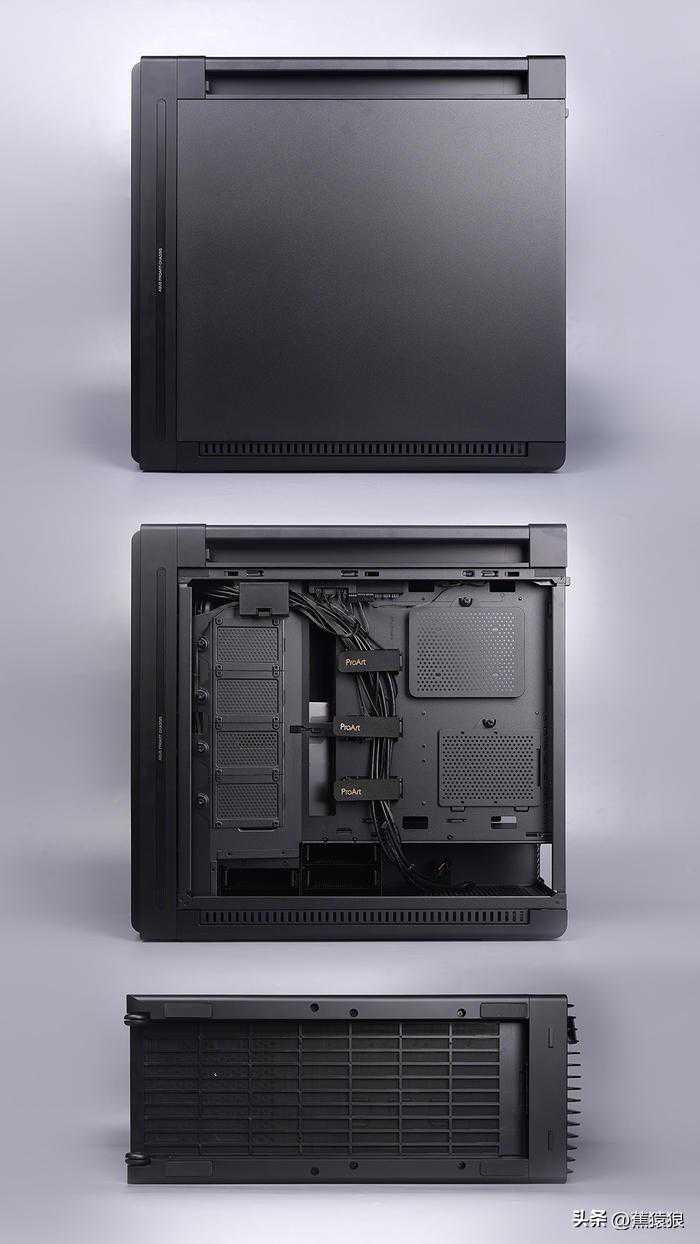

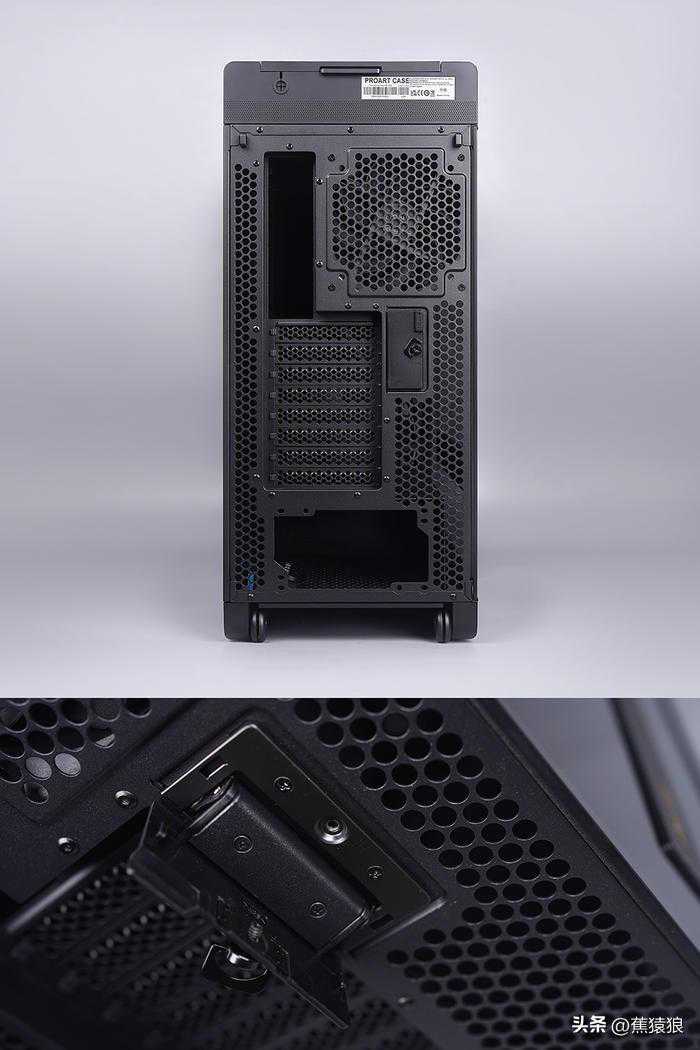

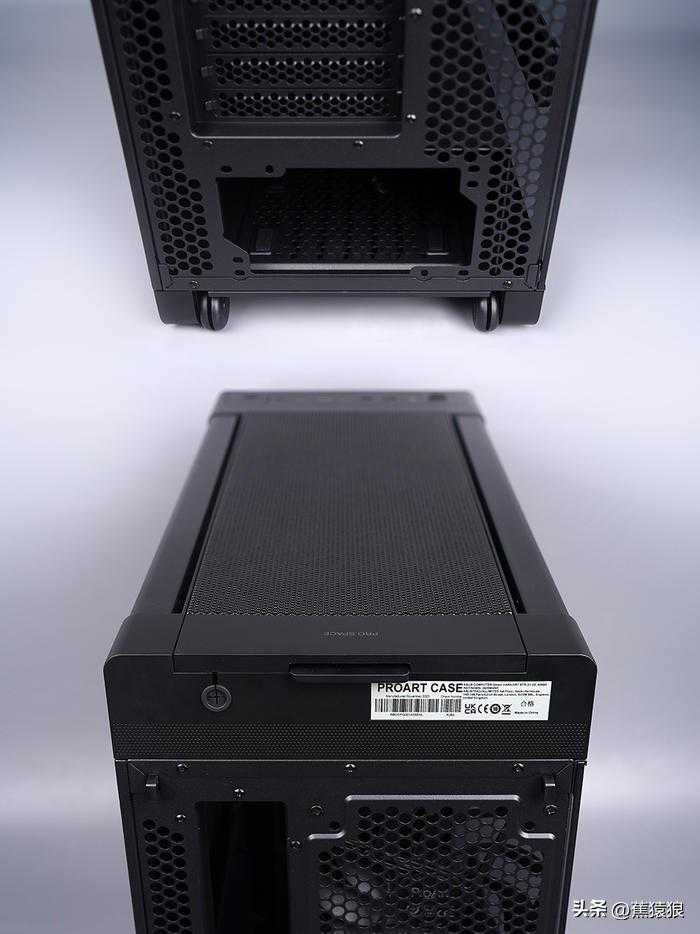

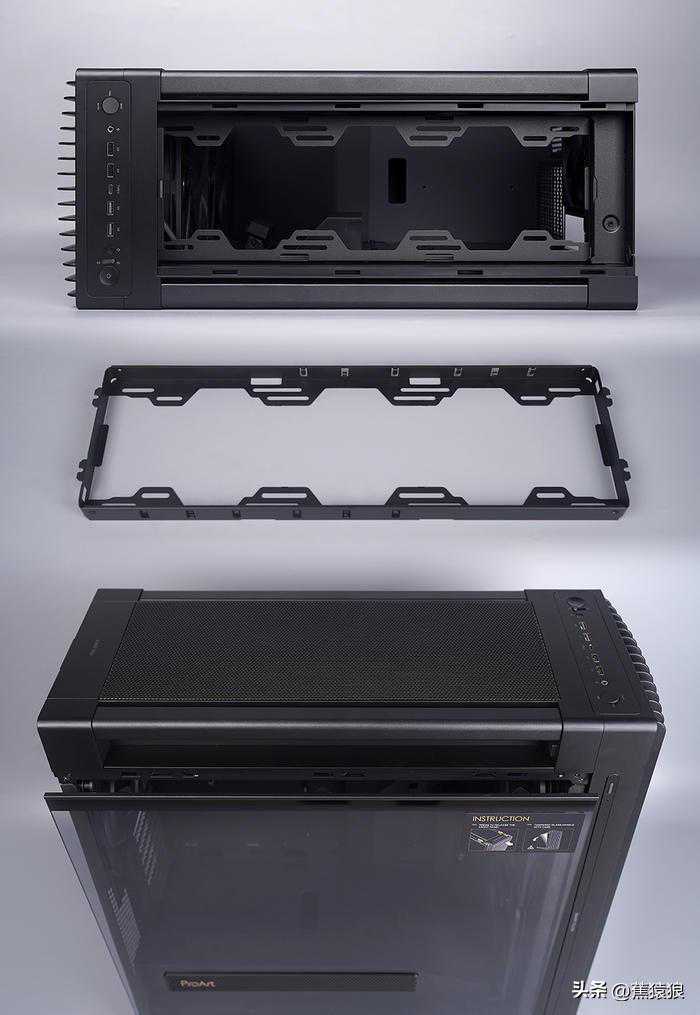

机箱的背部，采用了下置电源安装结构，预装了一个厚的14cm风扇排风。面板均做了大面积的散热开孔。

8个PCI挡板也做开孔，此外，自带显卡位置的PCI挡板带有免螺丝固定模块，可以方便快捷的拆装显卡。

机箱底部下沿，可见预装的两个滚轮，以便于日常移动机箱。

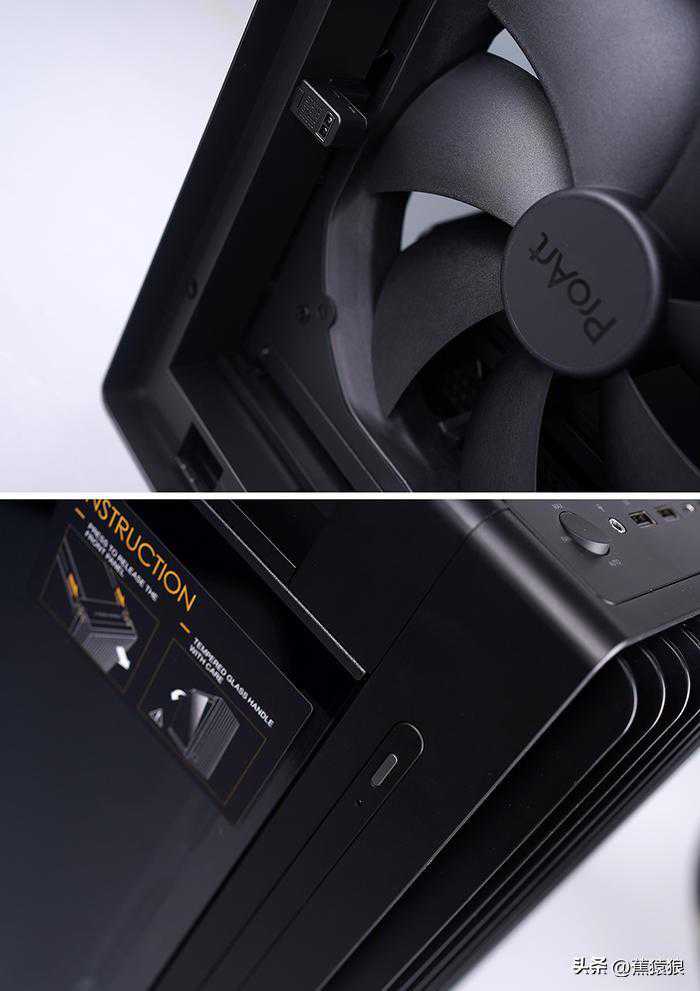

两侧板的开启同前置面板一样，在背部两侧设计了开关，按下即可取下面板，无需费力！操作非常轻松便捷。

另值得一提是侧板开启后有着一定的角度，也就是具备有防倾倒的设计。

左侧板玻璃为熏黑样式，此外，侧板玻璃的显卡的位置，设计了ProArt标识的散热开孔模块，根据官方说法这个设计更有利于显卡散热，同时也起到了一定的装饰作用。

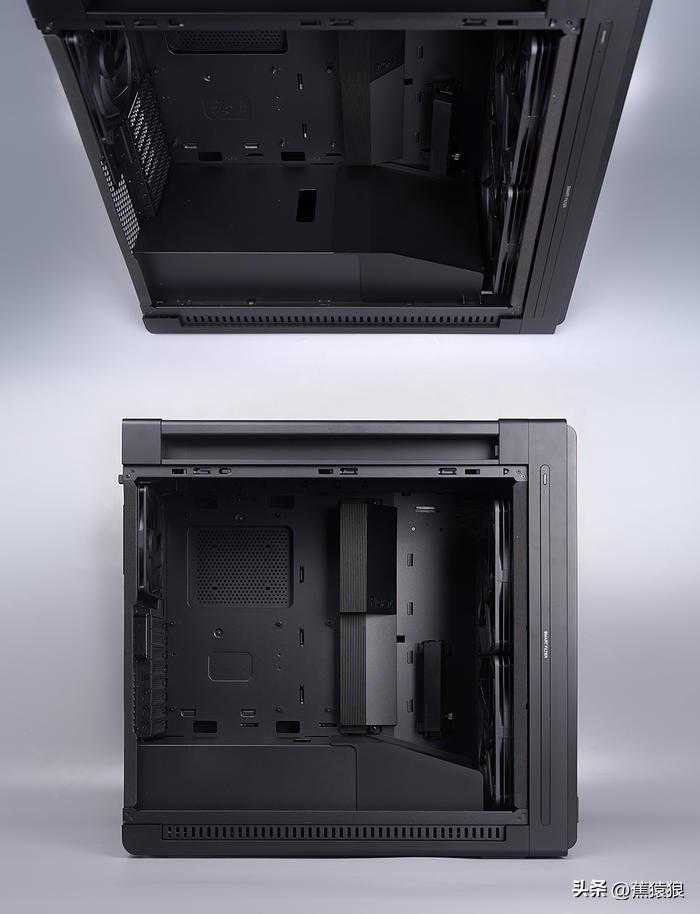

机箱内部支持安装E-ATX/ATX/MATX/ITX主板，塔式风冷最高支持190mm，显卡最长450mm。

下沿电源仓的右侧，采用了斜面导流板设计，更易于前置风流导向CPU与显卡位置。

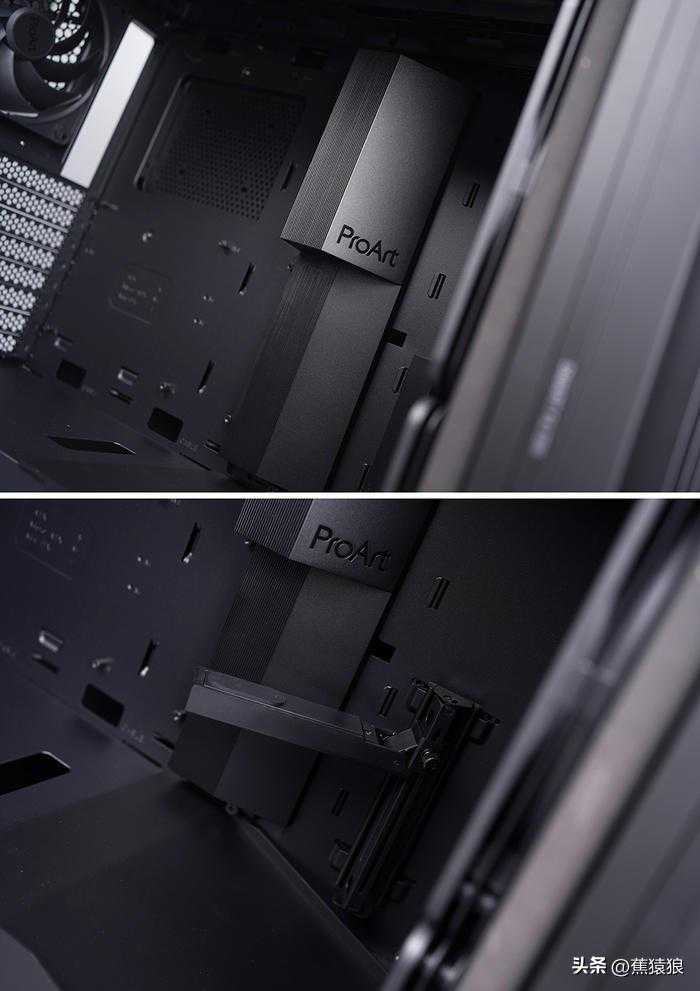

此外，为了实现好的装机效果，主板的右侧还给到了理线罩和显卡支架。

此外，如果用户有特殊需求的话，亦可理线罩推向最右侧，理论上可以兼容到SSI-CEB主板。

甚至可以把理线罩给拆除掉，这样也可以兼容到SSI-EEB规格的主板，只不过均无铜柱固定。

右侧一整块的金属面板，PA602内给到了30mm的理线空间，给到玩家充足的走线空间。

相关线材出厂预整理，并配备了三条大号的魔术贴，理线工作着实可以轻松不少。也是得益于位置上的附带风扇集线器。

存储方面也都在背部，右侧四个2.5寸SSD安装托盘，左侧两个3.5寸HDD安装托盘，电源仓左侧另有三个2.5/3.5寸硬盘抽拉支架。

电源兼容性方面，最大支持安装190mm(需牺牲掉两个硬盘安装位）

机箱底部，附带一整块的防尘网，底部带两轮子，便于移动，亦支持安装四个滚轮（需移除掉四块防滑垫），做成移动工作站的效果。

测试部分：

因为南方并没有暖气，所以室温会稍微凉一些，约为18度左右。

BIOS内存开启了XMP模式，CPU降压设置在1.25V，其余均为默认，WIN11系统，实际测试结果或多或少会有些许出入，仅供参考！

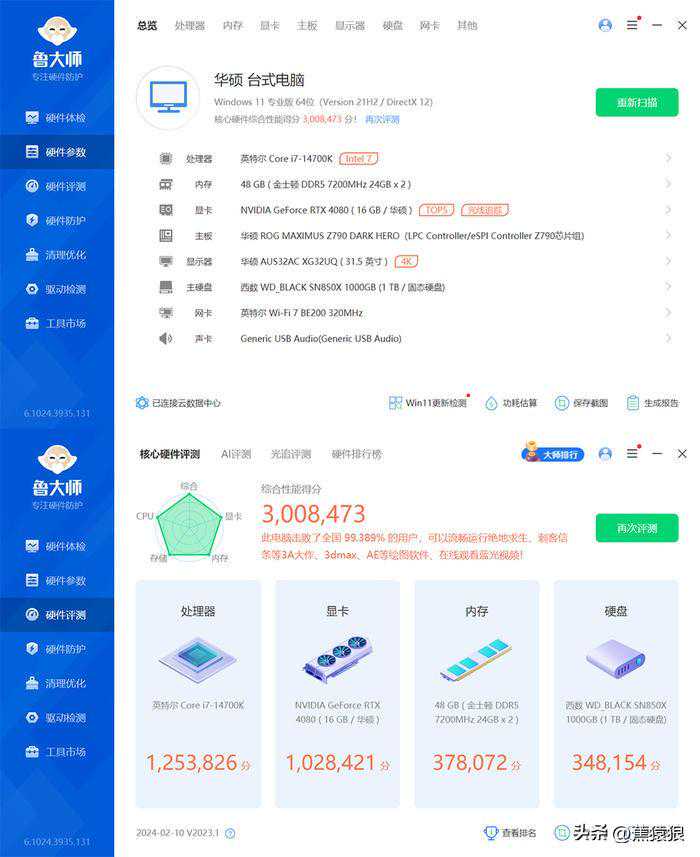

平易近人的鲁大师得分3008473。

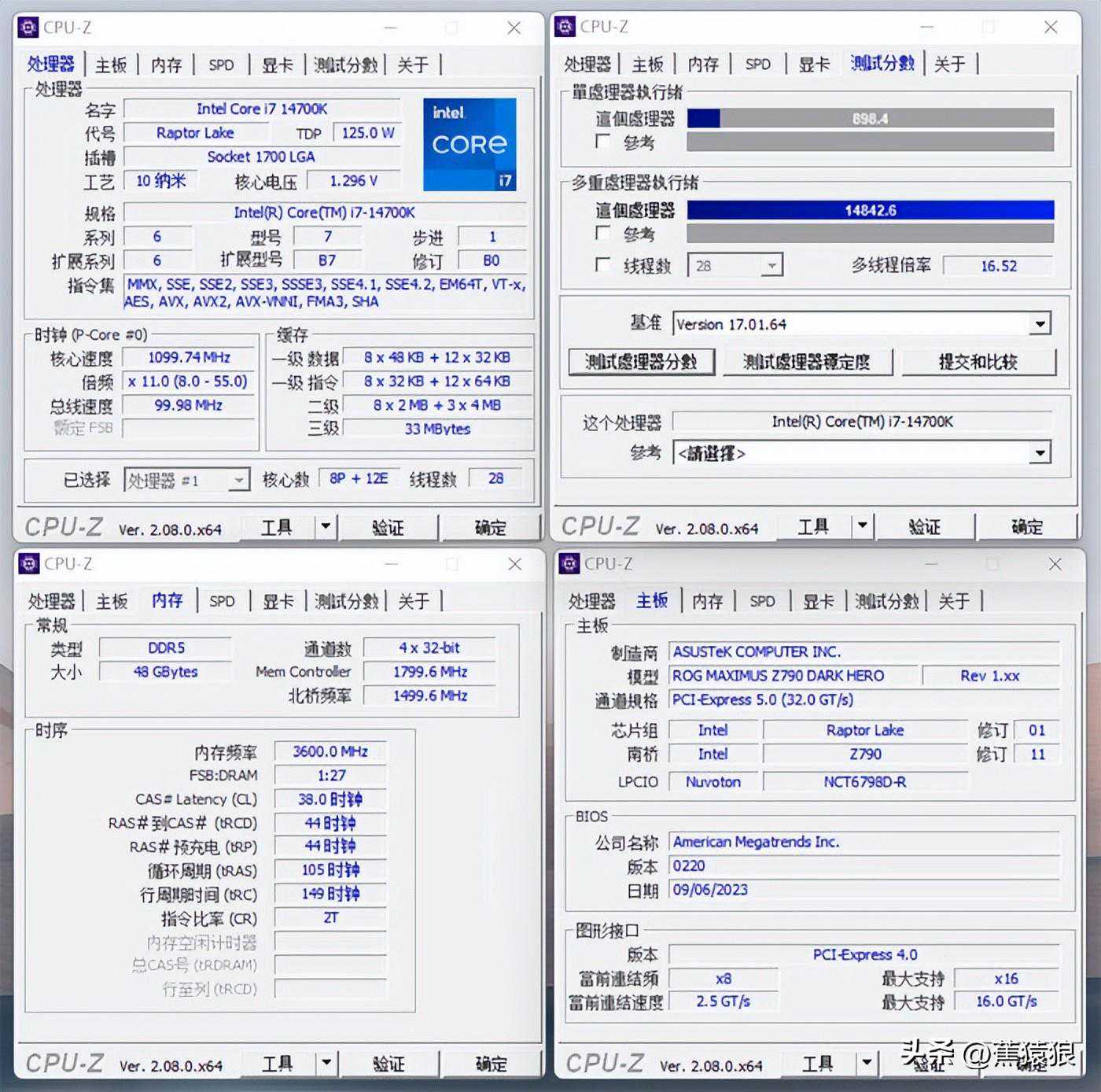

CPU-Z跑分。

金士顿FURYRenegade叛逆者系列ARGBDDR5720024GB×2，AIDA64CacheMemoryBenchmark测试。

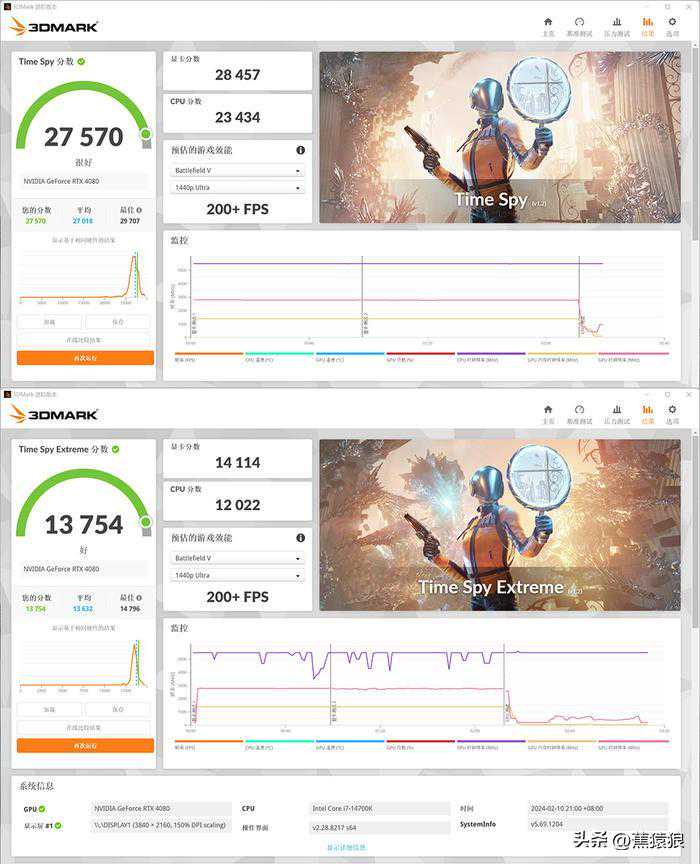

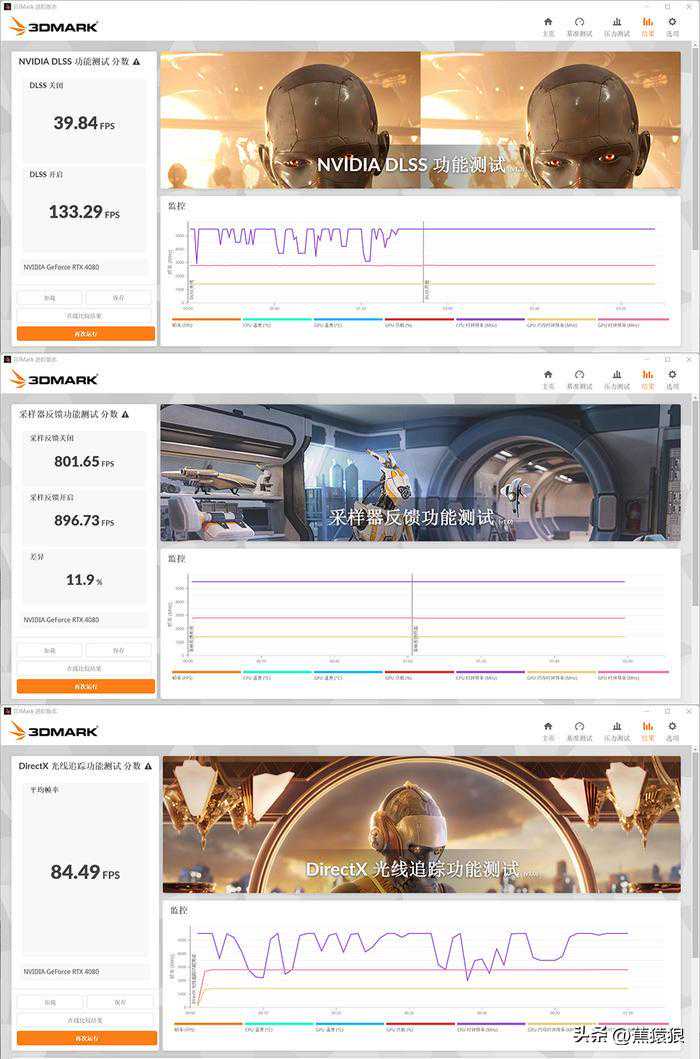

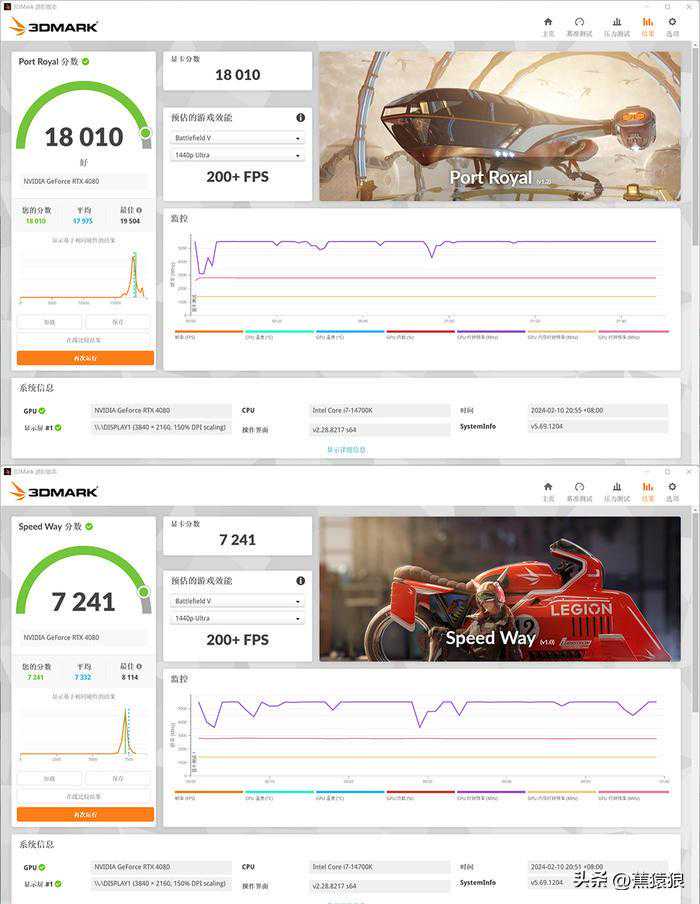

华硕GEFORCERTX4080NOCTUA猫头鹰联名款，3DMARK各种模式下的得分如上。

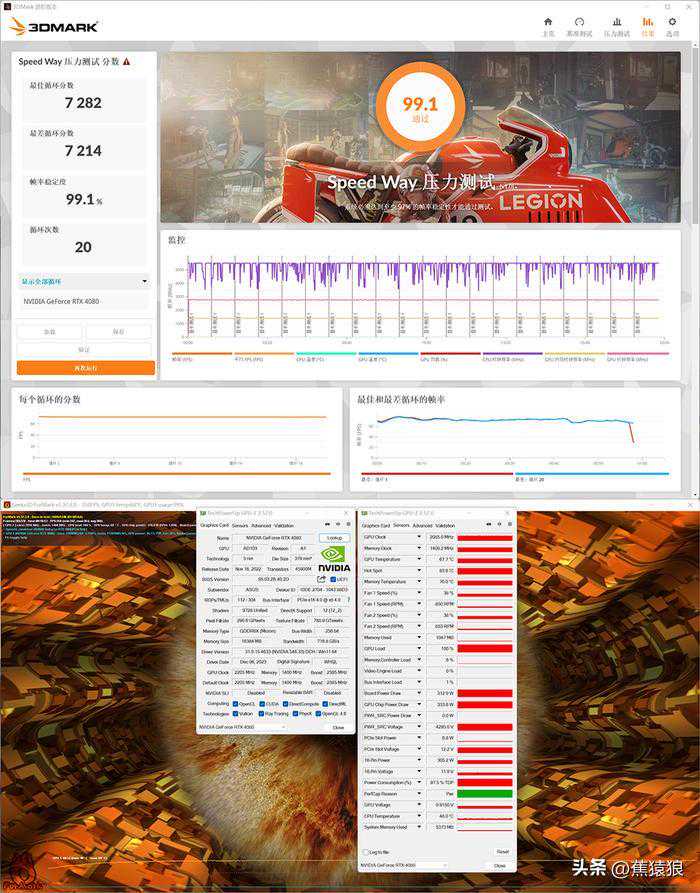

显卡SPEEDWAY压力测试99.1%通过，FURMARK满载测试，GPU频率2000MHz上下，显存维持1400MHz，过程20分钟左右，核心温度67.7度（结温83.6度），显示功耗333W左右。

CPU满载温度表现，AIDA64单烤FPU压力测试，21分钟左右。

P-CORE温度最大值74°C，E-CORE温度最大值68°C，CPUPackage功耗220W左右。

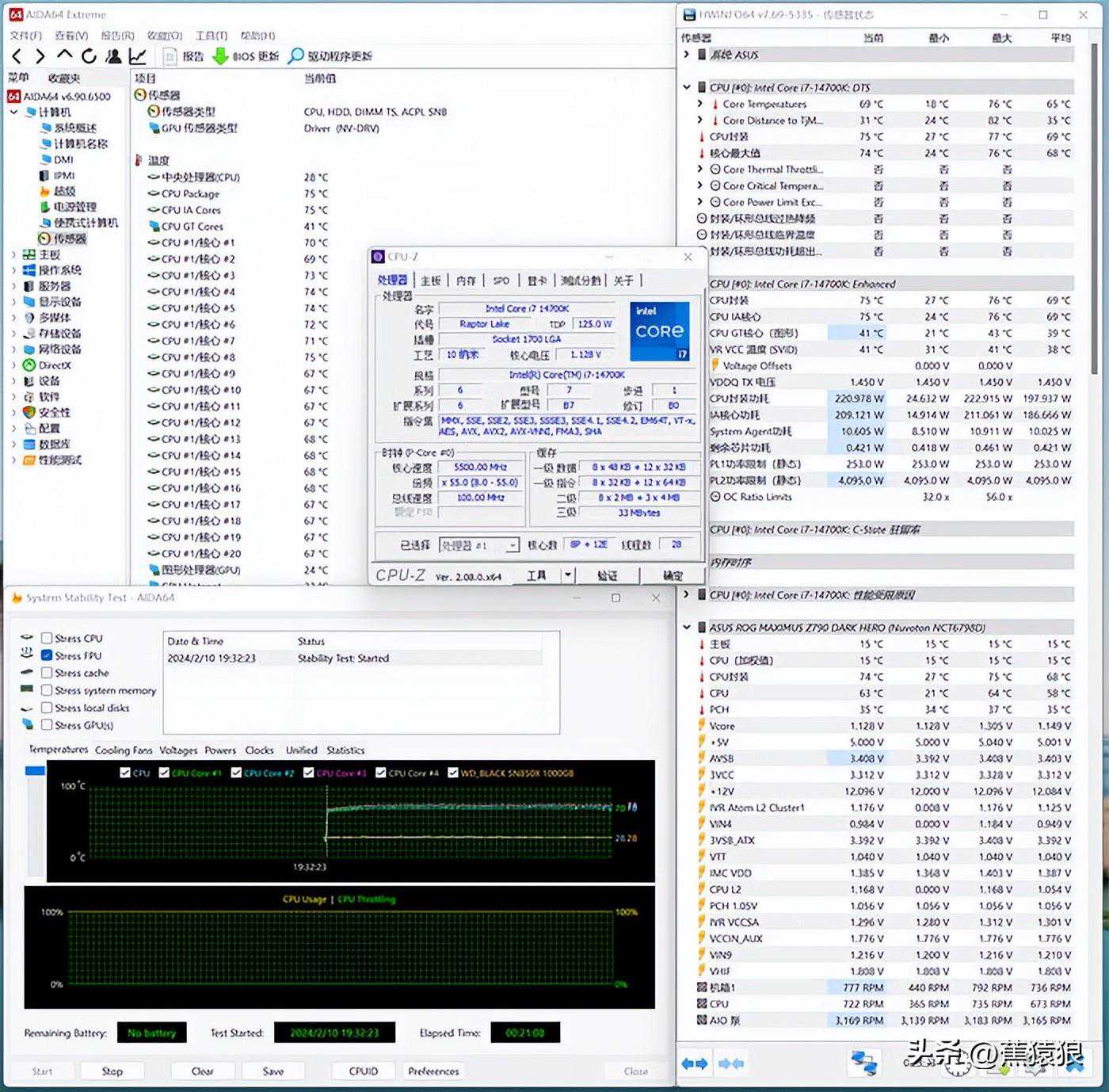

双烤测试，26分钟左右。

CPUP-CORE温度最大值76°C，E-CORE温度最大值69°C，CPUPackage功耗225W左右。

显卡核心温度65.9度（结温81度），功耗310W左右。

那么以上就是这台机箱装机秀的全部内容了，如上仅供参考，所述仅代表个人观点，谢谢您的浏览，欢迎大家留言交流！
