拆解报告：网易三音云智能音箱（下）

功放单元主板上的黑色屏蔽金属板罩兼具散热作用。

IPX天线连接处采用胶水固定。

贴于音箱侧壁的PCB天线。

拆掉主板，导线与主板通过插座连。

音箱顶盖结构。

播放/暂停按键和音量旋钮控制器件特写。

小板上的光电门，用来接收音量旋钮物理信号。

顶盖与第一块小板分离。

第二块小板的插座。

顶盖与第二块小板分离。

第一块主板一面特写。

第一块小版另一面特写。

第一块小板与第二块小板通过插座连接。

光电门发射端外测。

光电门接收端外侧。

光电门接收端。

光电门发射端。

丝印QUYIC。

圣邦微SGM358YS1809C低功耗运算放大器芯片。

意法半导体STM32F10532位ARMCortexMCU，采用Cortex-M3内核，CPU最高速度达72MHz,具有64~256KB片上Flash存储器、64KBSRAM和14个通信接口。

音箱顶盖内侧标注的材质等相关信息。

第二块小板由3个小结构部件组成：拾音和LED部件，导光罩部件，物理固定部件。

物理固定部件特写。

白色LED导光罩特写。

拾音和LED部件一面特写，上面有6个拾音麦克风，12颗LED灯。

拾音和LED部件另一面特写。

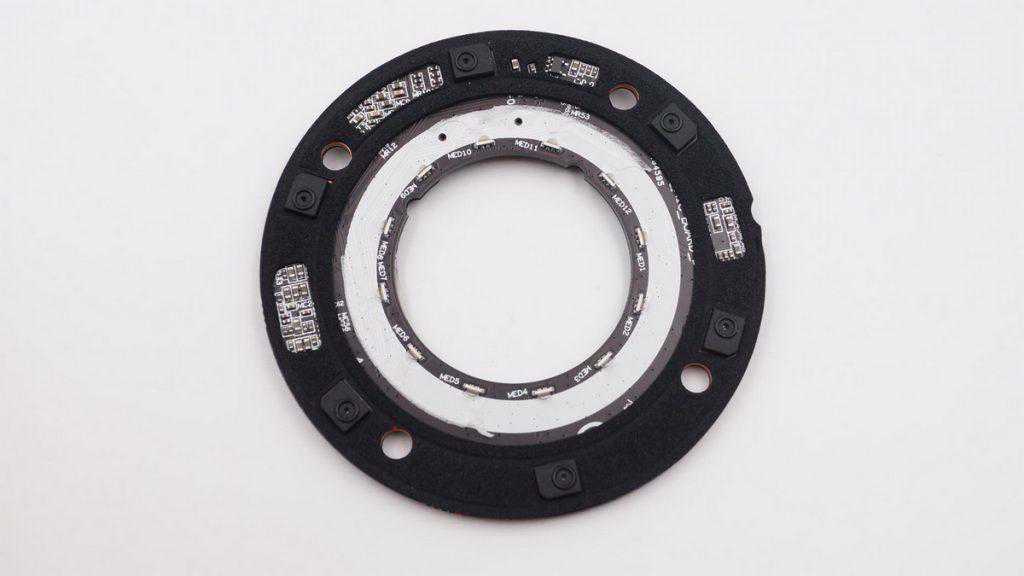

拾音和LED部件的LED灯特写。

拾音和LED部件的拾音麦克风被黑色海绵和橡胶圈包裹保护。

丝印S18980213硅麦。

丝印973167007IC。

艾为AWINICAW9817；AW9817是一款支持I2C接口、44路LED调光的控制器，采用艾为FreeFleshTM智能调光技术，每路LED可独立做全自主，半自主智能呼吸，最大限度地降低了主控芯片串口通信负载。

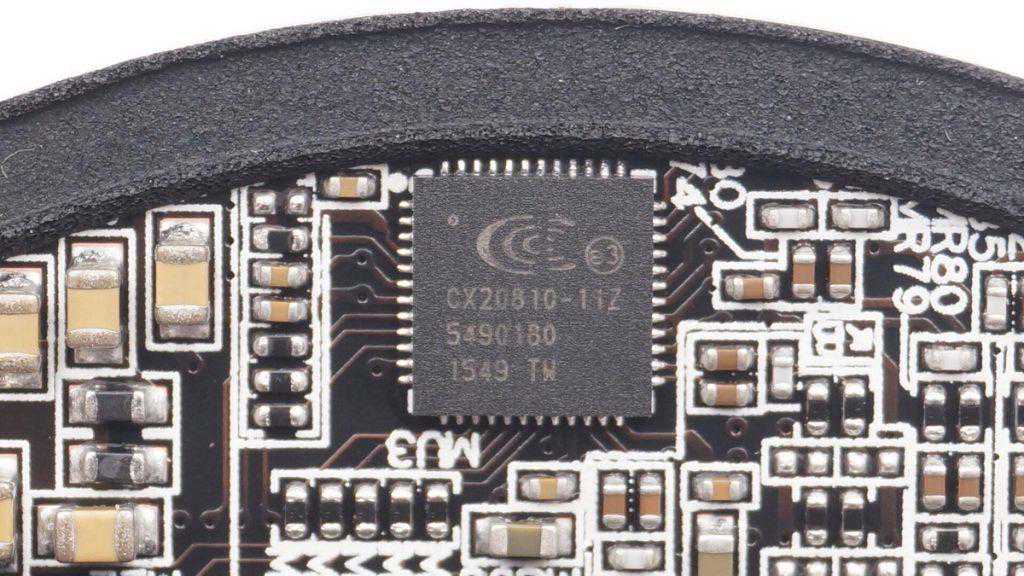

第一颗科胜讯CX20810四通道带前级放大麦克风阵列ADC。

丝印LCMXO2256HCIC。

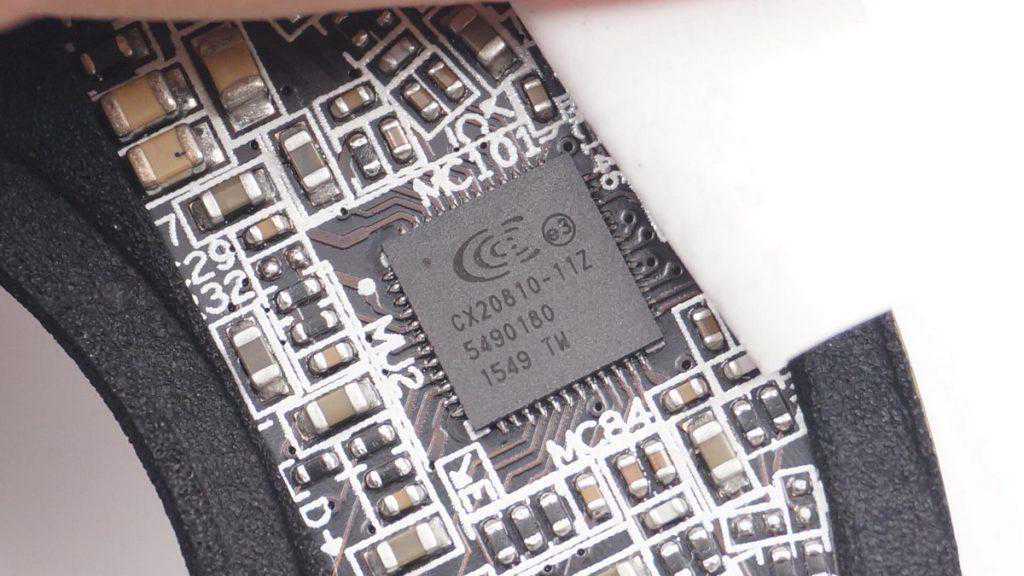

第二颗科胜讯CX20810四通道带前级放大麦克风阵列ADC。

音箱功放单元外部特写。

音箱功放单元内部特写。

功放单元的音腔容积很大，有助于音质的提升。

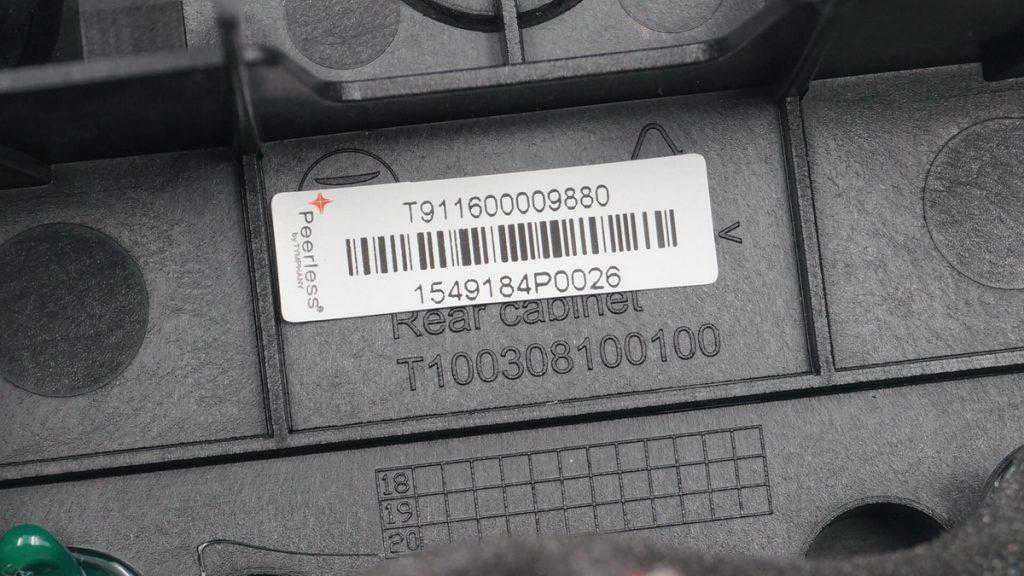

音腔内部的一些标识。

音腔内低频扬声器单元特写。

音腔内有两个磁流体全频扬声器，封闭在独立的空间内。

音腔内磁流体全频扬声器特写。

主板一面被黑色金属板罩遮护。

主板另一面特写。

拆除主板上的黑色金属板罩，可见主板上有多颗芯片。

主板上的滤波电路部分。

主板上的功放电路部分。

主板上预留的TF卡插座位置。

德州仪器TPA3118高性能音频功放芯片。

丝印LD1117AG低压差线性稳压电路IC。

丝印AJY6RBIC。

亚德诺ADAU1761BCPZ芯片；

ADAU1761是一款低功耗、集成数字音频处理功能的立体声音频编解码器，支持立体声48kHz录音和回放，采用1.8V模拟电源供电，功耗为14mW。

立体声音频ADC和DAC支持8kHz至96kHz范围内的采样速率，并支持数字音量控制。

芯智汇AXP223H3151BC芯片；

AXP223是一款高度集成的电源系统管理芯片，针对单芯锂电池(锂离子或锂聚合物)且需要多路电源转换输出的应用，提供简单易用而又可以灵活配置的完整电源解决方案，充分满足多核应用处理器系统对于电源相对复杂而精确控制的要求。

海力士SKhynixH5TC4G63CFR4GbDDR3LPSDRAM。

旺宏mxica163509MX30LF2G18AC-TI2GbFlash芯片。

全志ALLWINNEATECHR16-J四核智能处理器。

AllWinnerR16处理器完全支持各种主流操作系统的应用，如Android、Linux等；

正基AP6236T21160251726无线单频蓝牙WiFi模块。

博通单频蓝牙WiFi二合一主控芯片。

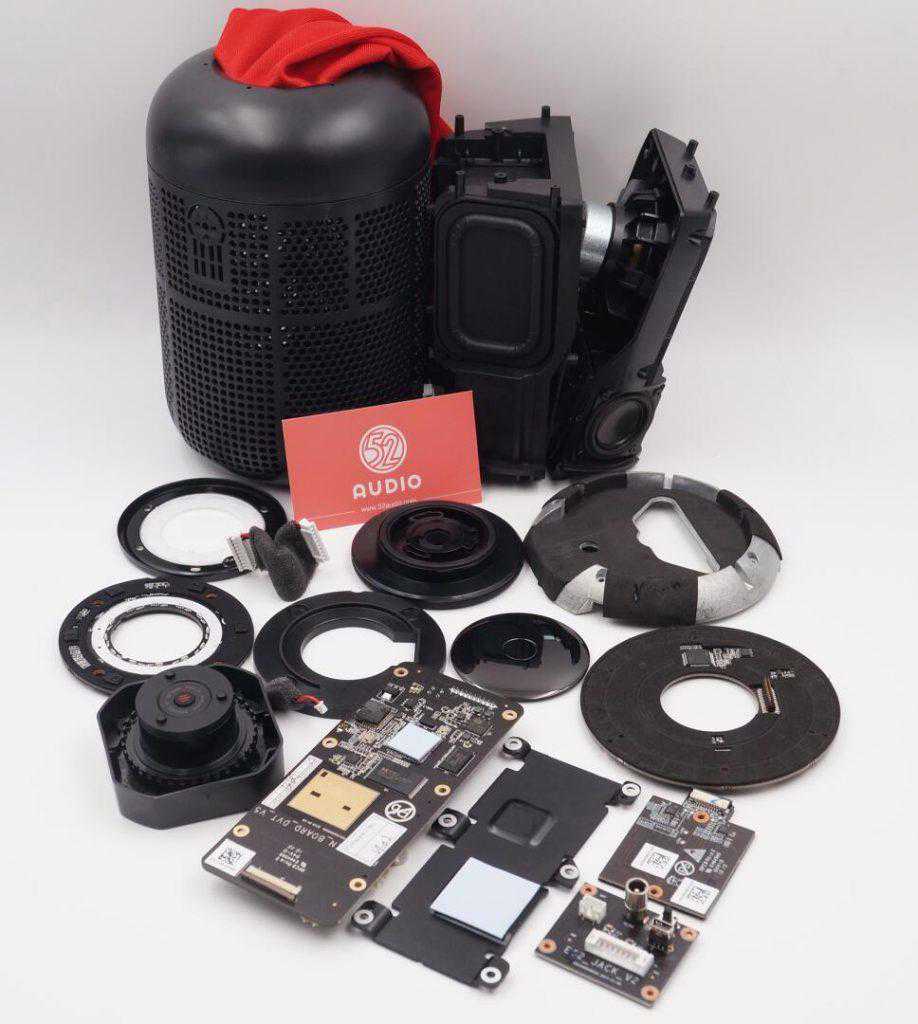

拆解全家福。

我爱音频网总结：

网易三音云智能音箱外观借鉴了中国传统的灯笼元素，传统又时尚。音量调节采用旋转的方式，实用又美观。

网易三音云智能音箱采用德州仪器TI3118音频功放芯片和ADAU1761高性能音频DSP芯片，并内置全志R16-J四核智能处理器，让音箱拥有强大的的声音处理能力和智能语音能力。

音箱采用磁流体全频扬声器技术，这种技术能同时提升扬声器的散热和扬声器的功率，同时有效减少振膜的不规则运动，精准还原人声。高解析的铝制振膜能真实再现声音细节。定制高规格低频扬声器，配上大尺寸被动振膜，营造震撼的低音效果。
