经济型9盘位NAS，QNAP TVS-951N开箱拆解评测

前言

上次我们评测过QNAP的TS-932X（评测链接），它是一台采用ARM处理器的9盘位NAS。很多用户对ARM处理器的性能表示担忧，所以在这里向大伙介绍QNAP新推出的9盘位NAS——TVS-951N（官网链接）。它搭载了第七代IntelCeleron3865U低功耗型双核处理器，提供9-bay大容量存储空间，体积却只有传统5-bayNAS的大小。内建一个4速5GBASE-T接口，能提供高达5Gbps的连接速度，下面来看看它的表现到底如何

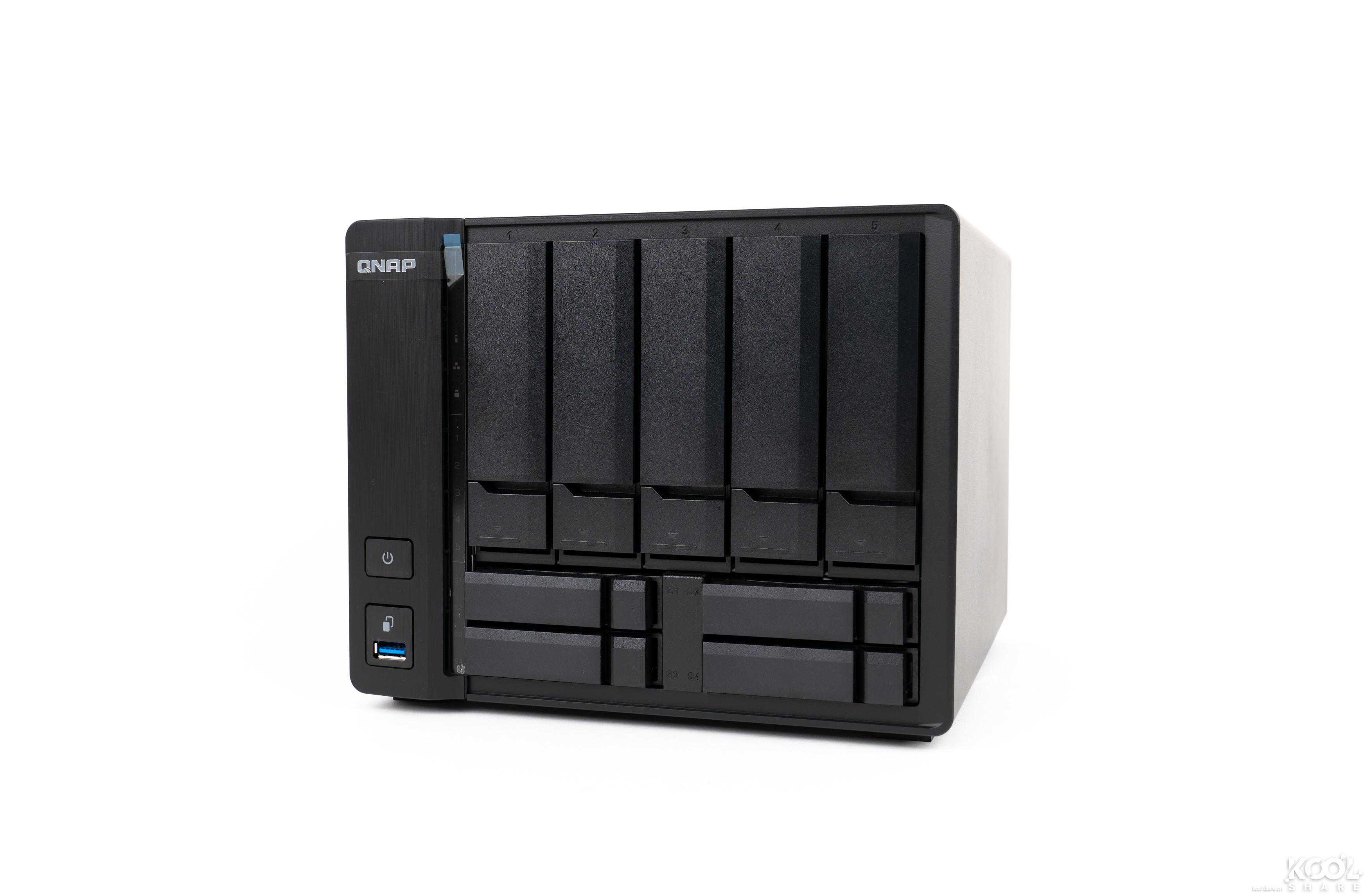

▲TVS-951N采用5个3.5寸硬盘槽和4个2.5寸SSD专用端口的混合式硬盘配置，能提供效率备份、高延展性云端存储网关服务、4K影片实时转文件与HDMI输出等功能，为中小企业及多媒体应用环境提供效能更高、预算更合宜的存储备份解决方案

开箱

▲TVS-951N采用牛皮纸盒子包装，QNAP一贯的风格。正面张贴了NAS的型号和规格

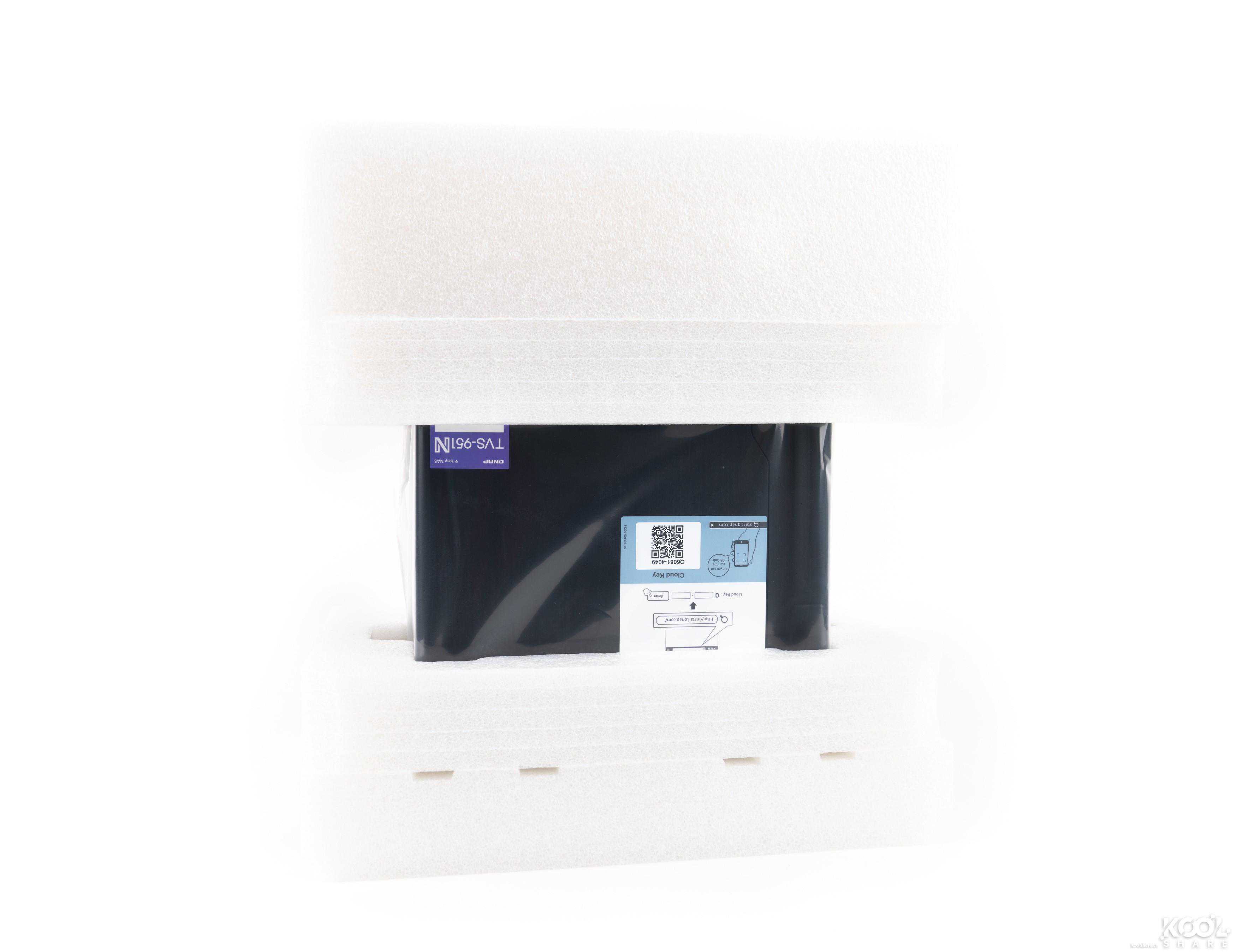

▲取出包装盒中所有物件，可以看到NAS本体被保护的很好，四周都是厚厚的海绵，可以避免运输过程中的磕碰

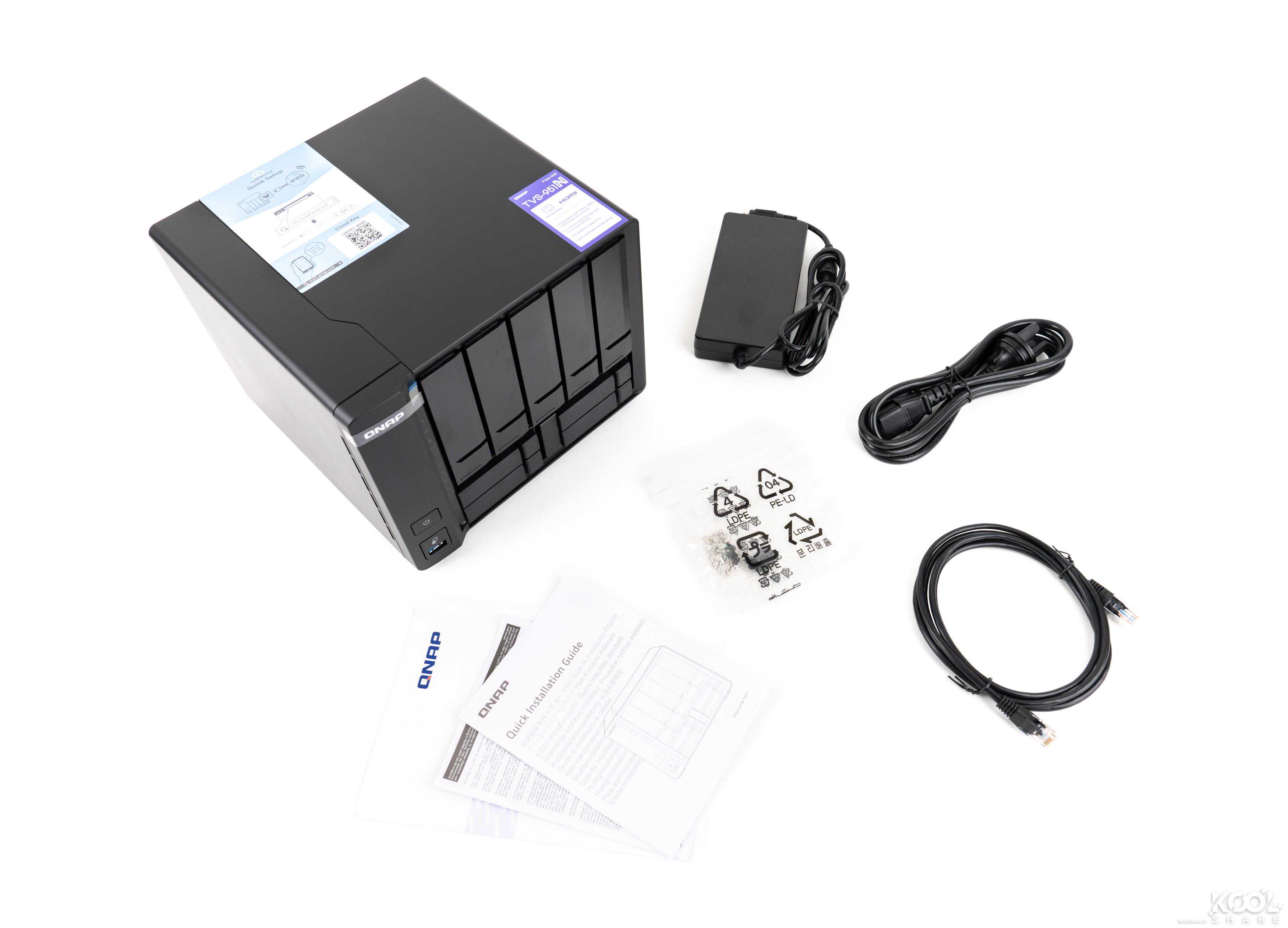

▲所有部件，全家福一览

▲黑色超五类非屏蔽网线一根

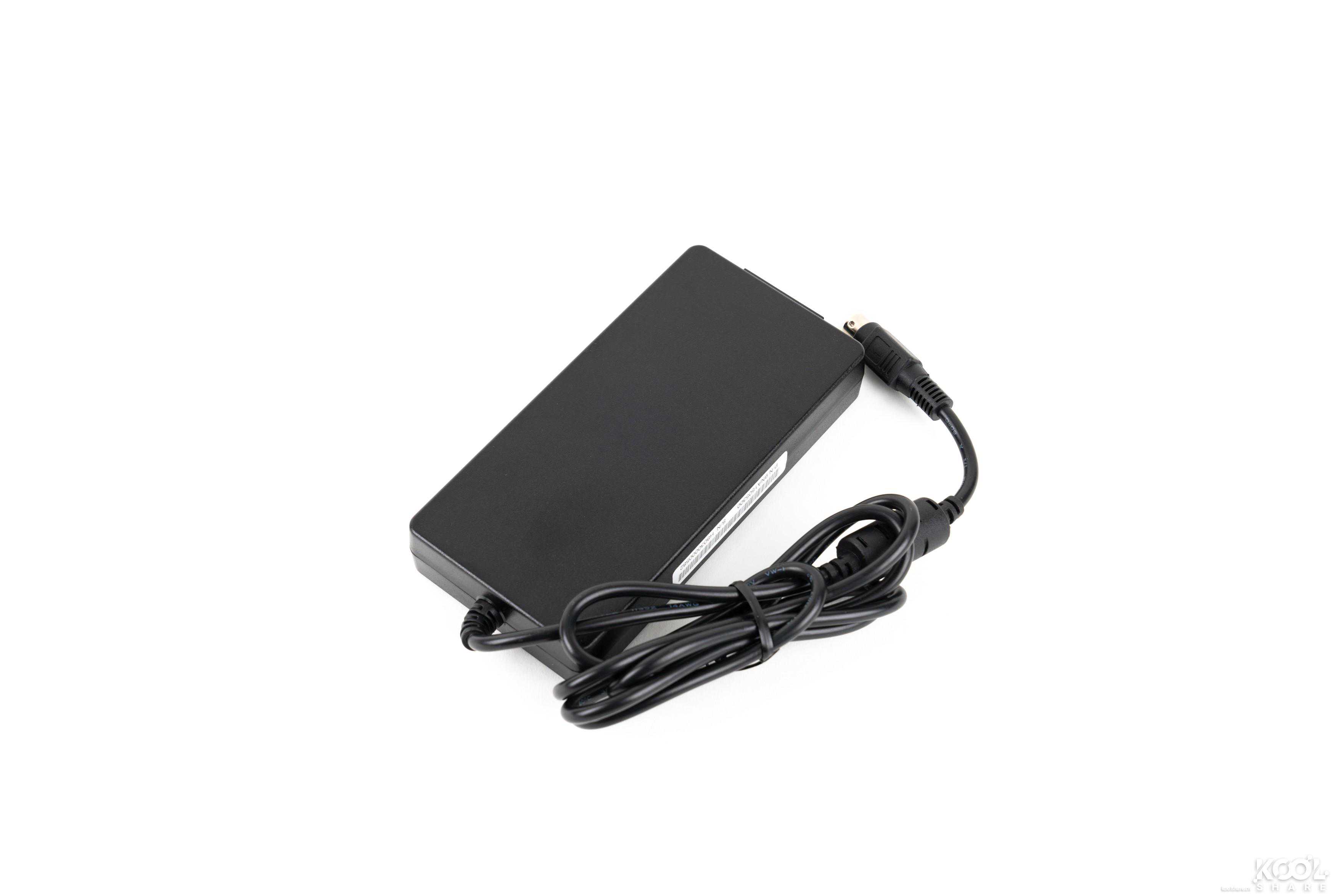

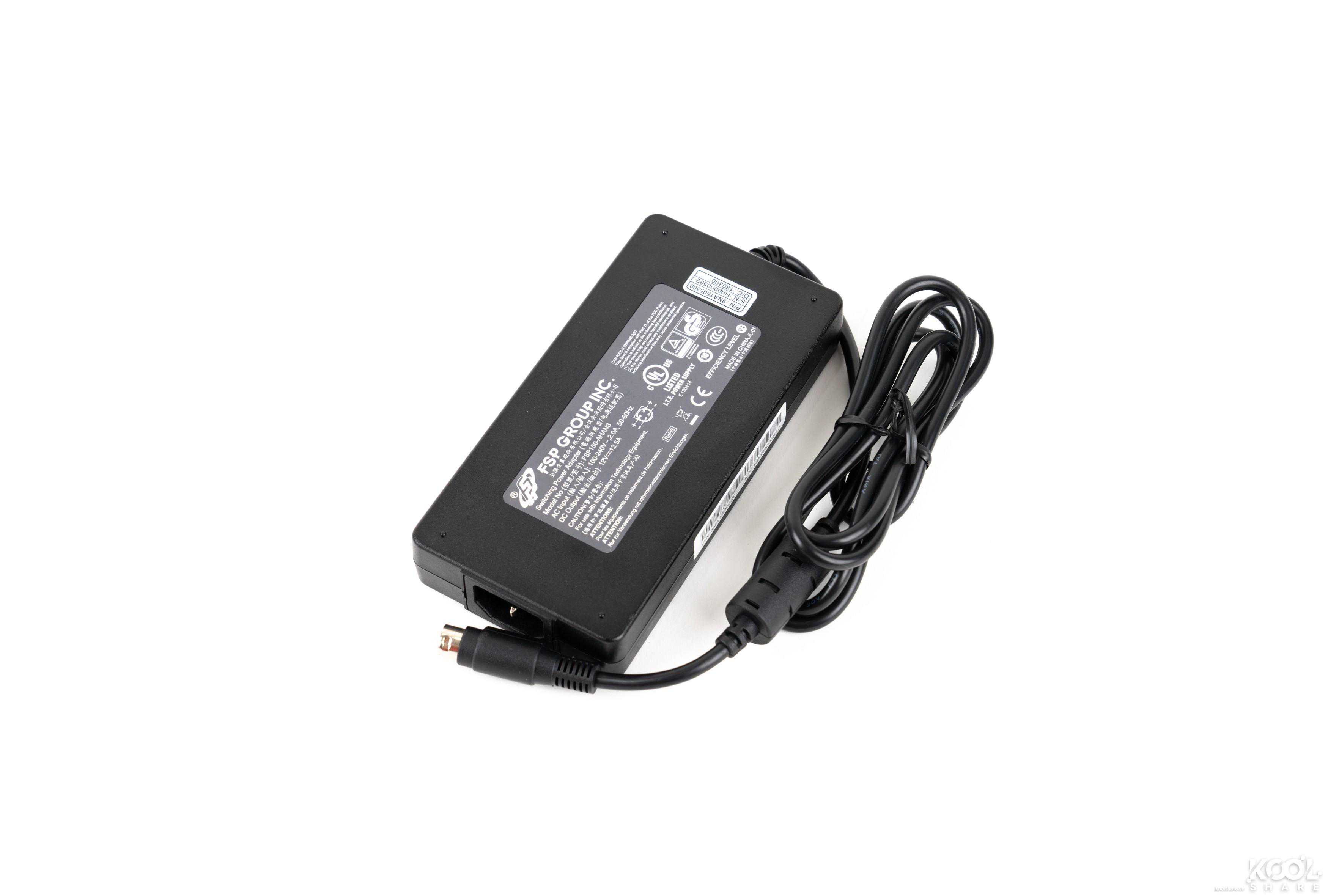

▲电源适配器一个

▲规格12，150W

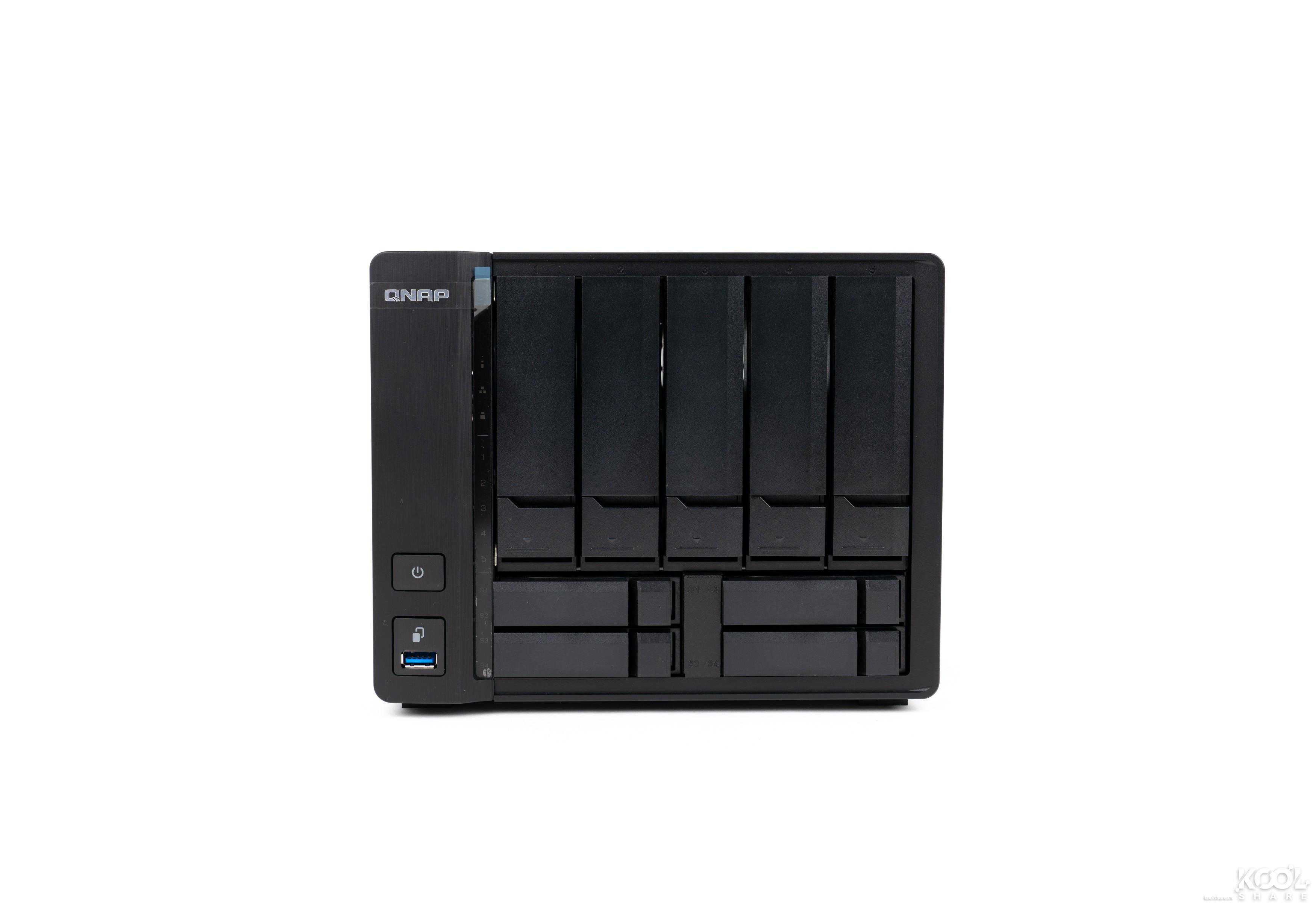

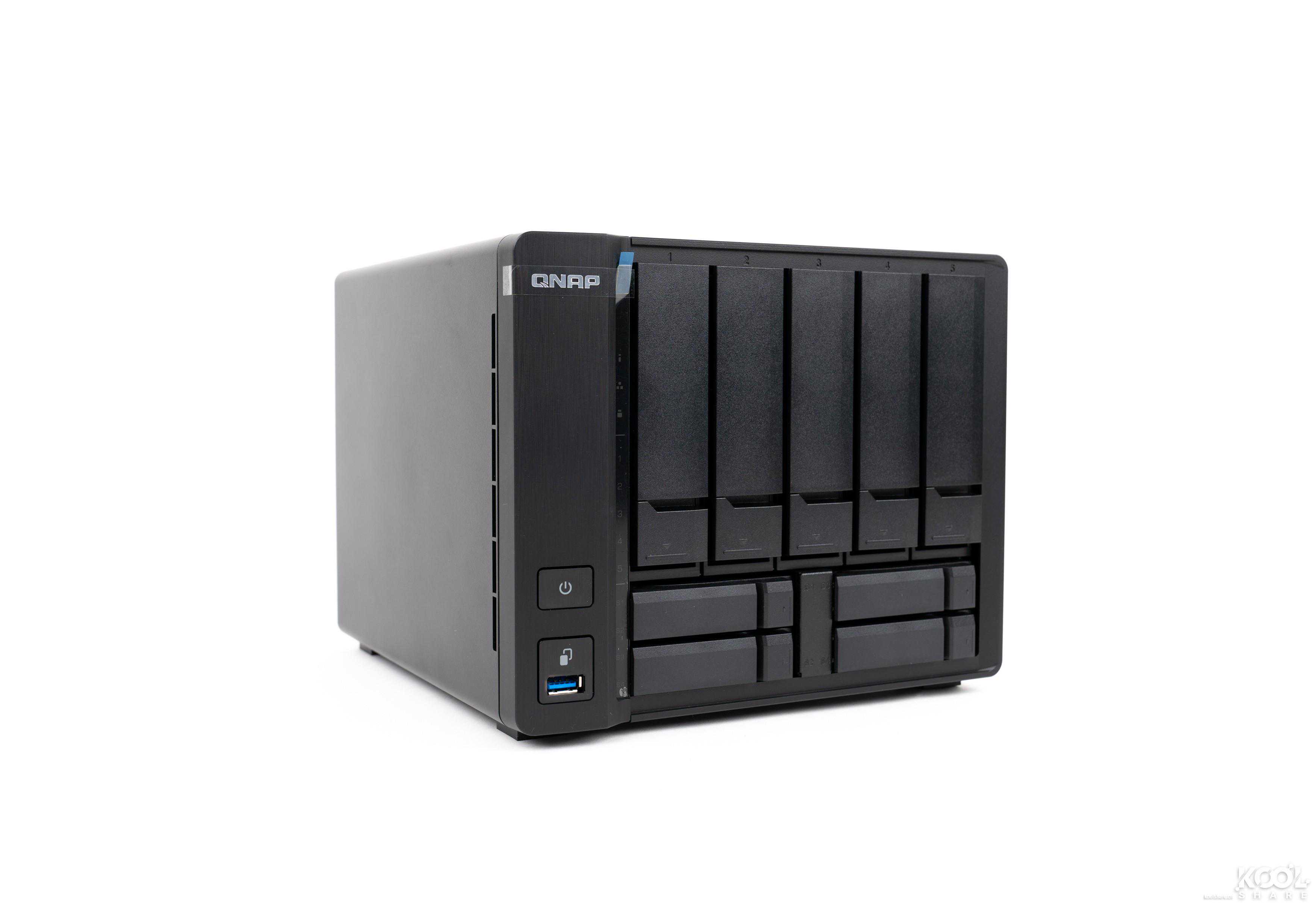

▲TVS-951N正面，一共有9个硬盘位

▲左下角是电源按钮，复制按钮和一个接口。使用时，将U盘插入接口，再按一下复制按钮，就可以将U盘中的数据上传到NAS中，非常方便

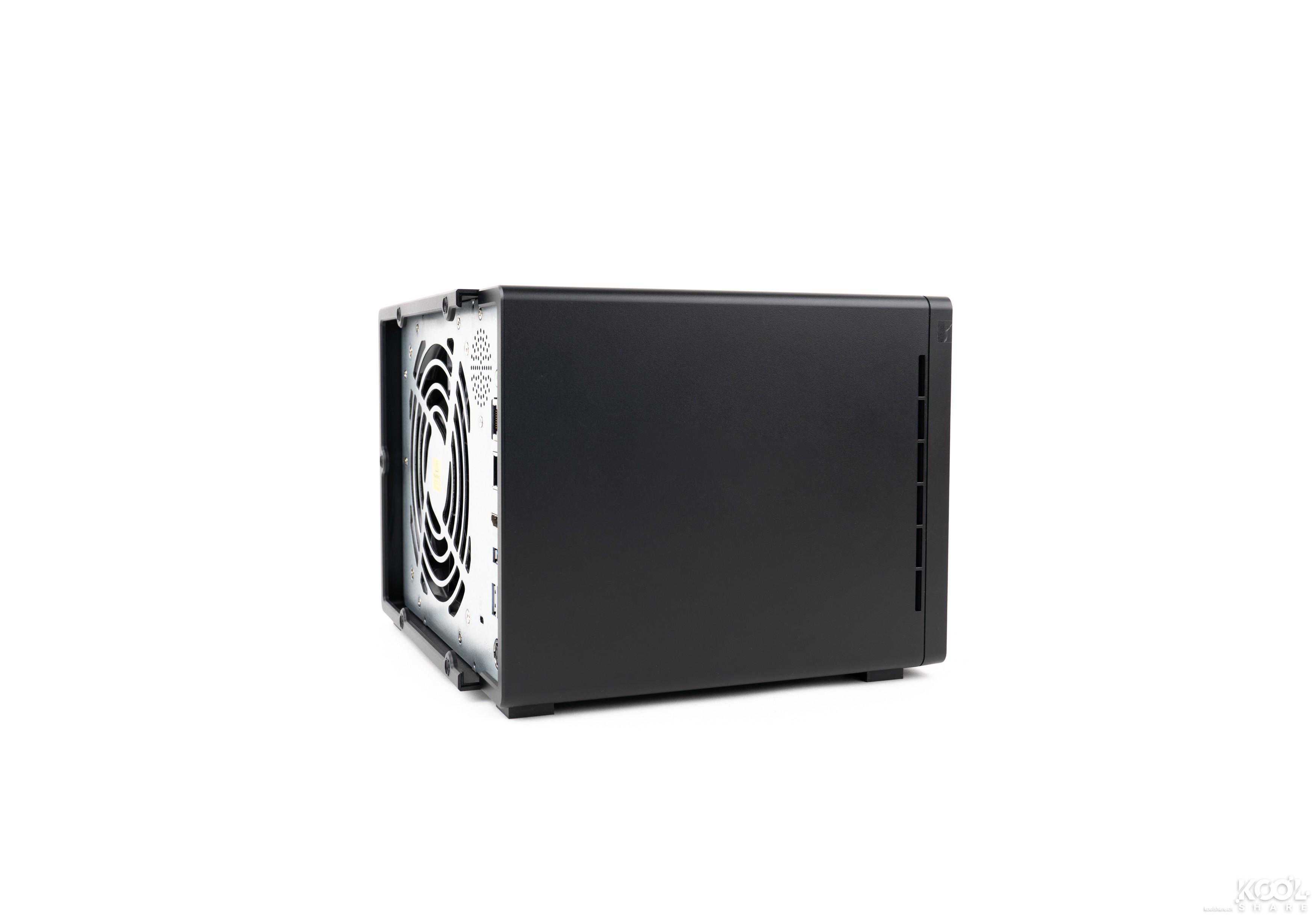

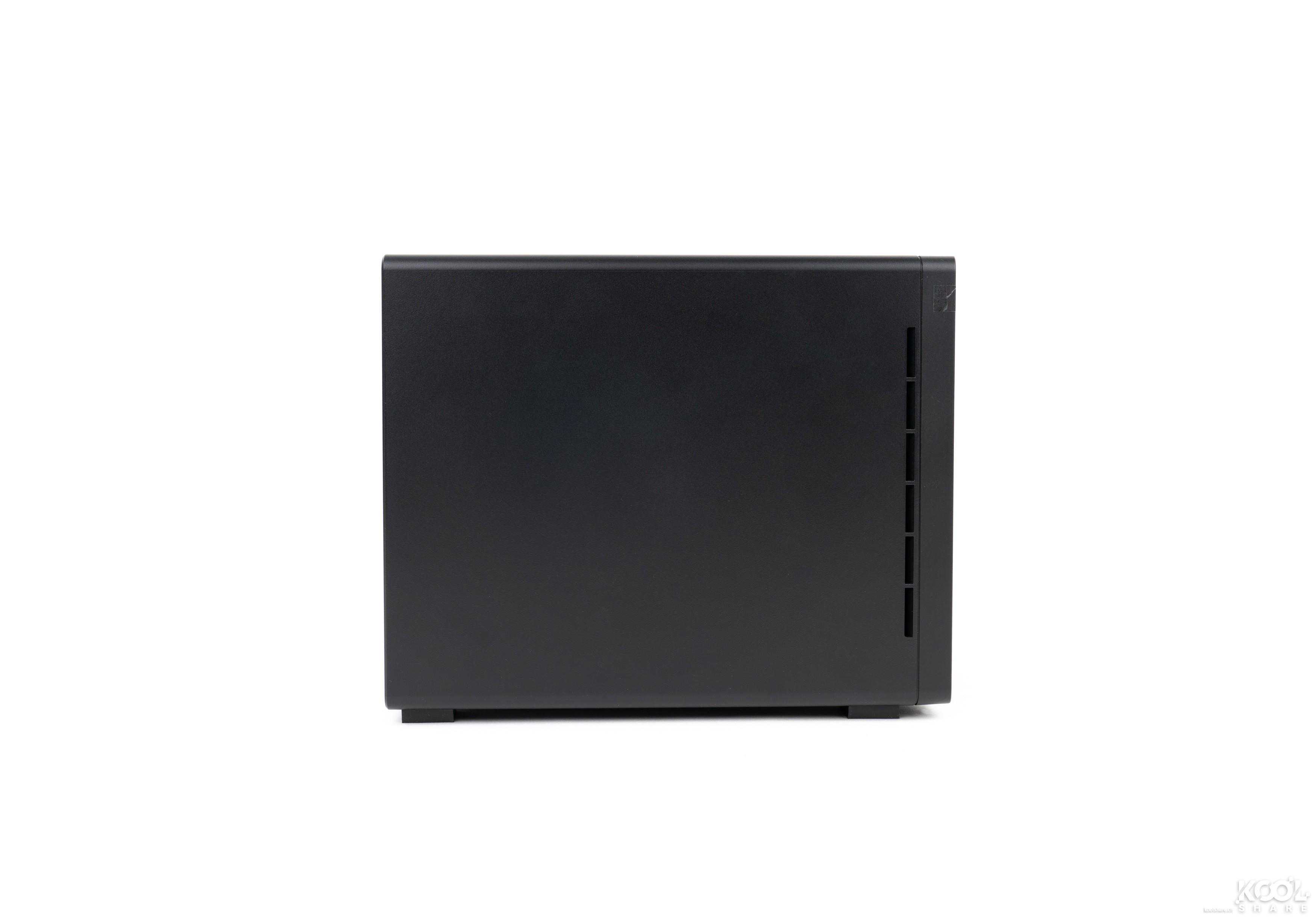

▲侧面的开孔有利于散热

▲TVS-951N背部，左侧有14cm风扇一个，右侧上方有一个扬声器。右侧从上往下分别是reset按钮，音频接口，1个4速5GbE端口，一个接口，一个千兆RJ45端口，三个接口，防盗锁孔和电源插口

▲底部也做了开孔，有利于NAS的散热

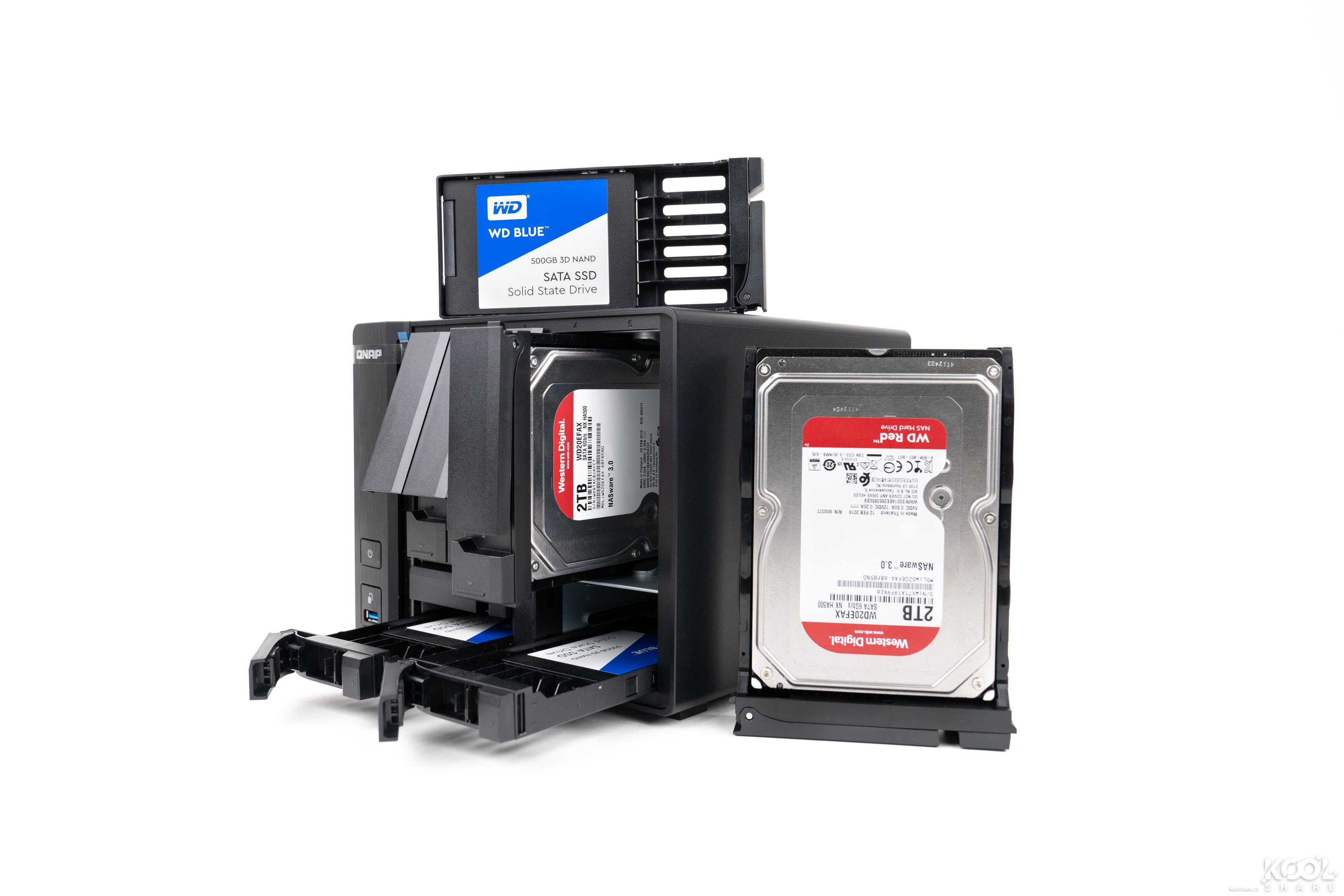

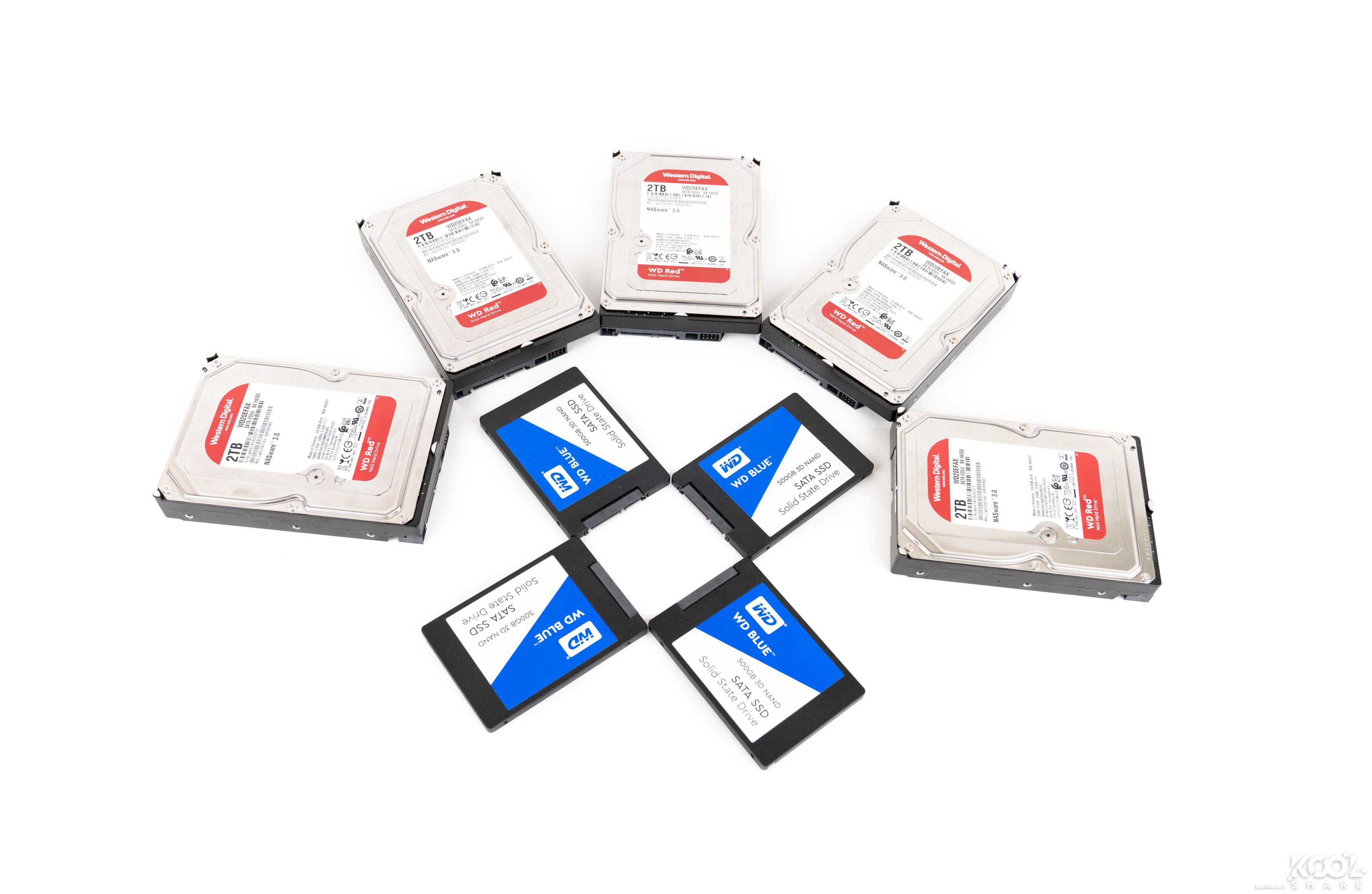

▲这次为QNAPTVS-951N搭载的是来自WesternDigital的5块RED2T硬盘和4块500GSATASSD蓝盘

▲将硬盘装上QNAPTVS-872XT，由于NAS系统要一直保持运行，因此可靠的硬盘至关重要

拆解

▲将3.5和2.5硬盘托架抽出

▲将背后外壳上的螺丝拆除，往后推开外壳

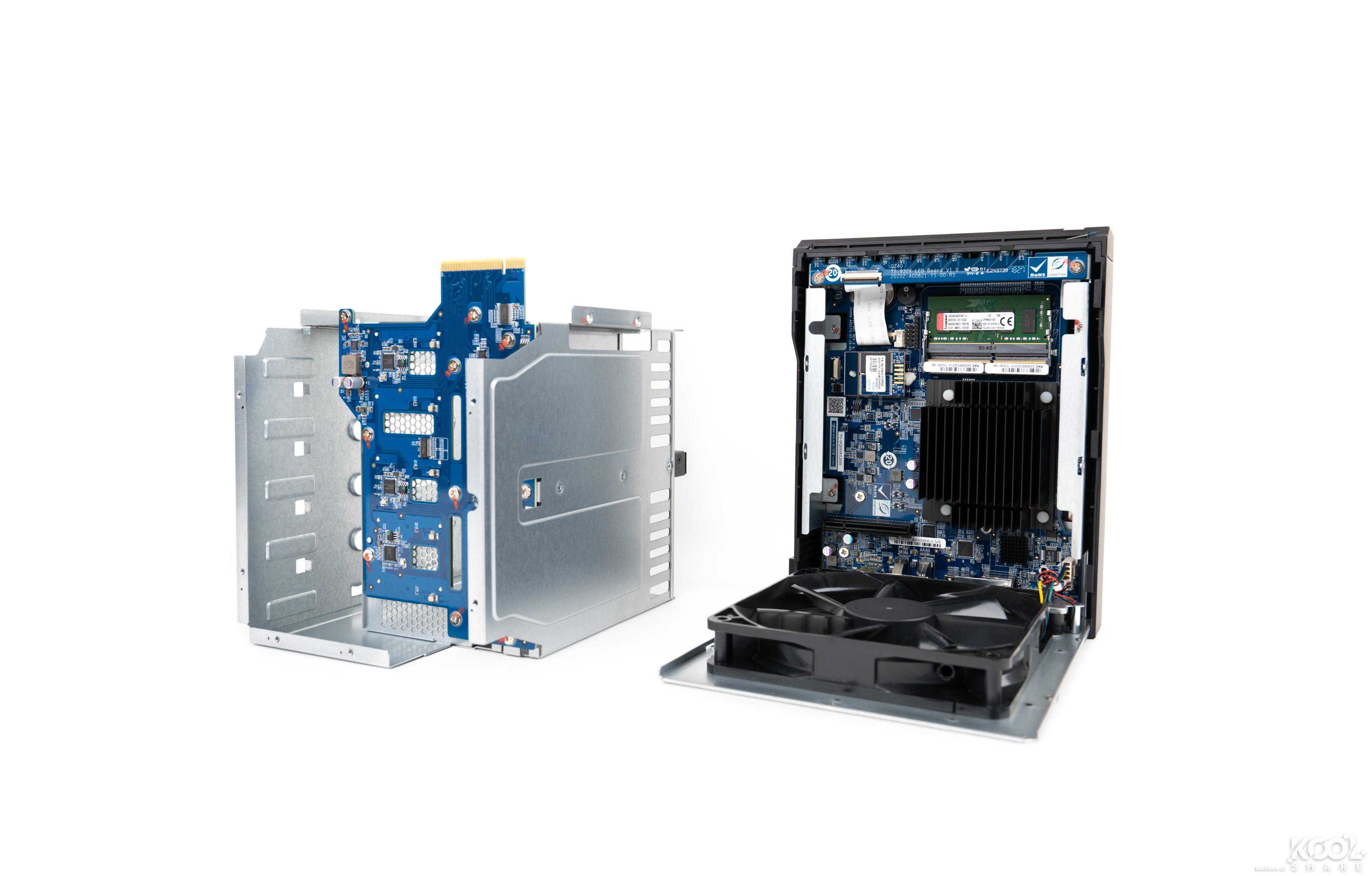

▲拆开外壳

▲将支架上的螺丝拆除后就能将PCIE转SATA卡拆下

▲PCIE转SATA卡一览，卡上有4块ASM1062芯片

▲ASM1062，PCIE转SATA控制芯片

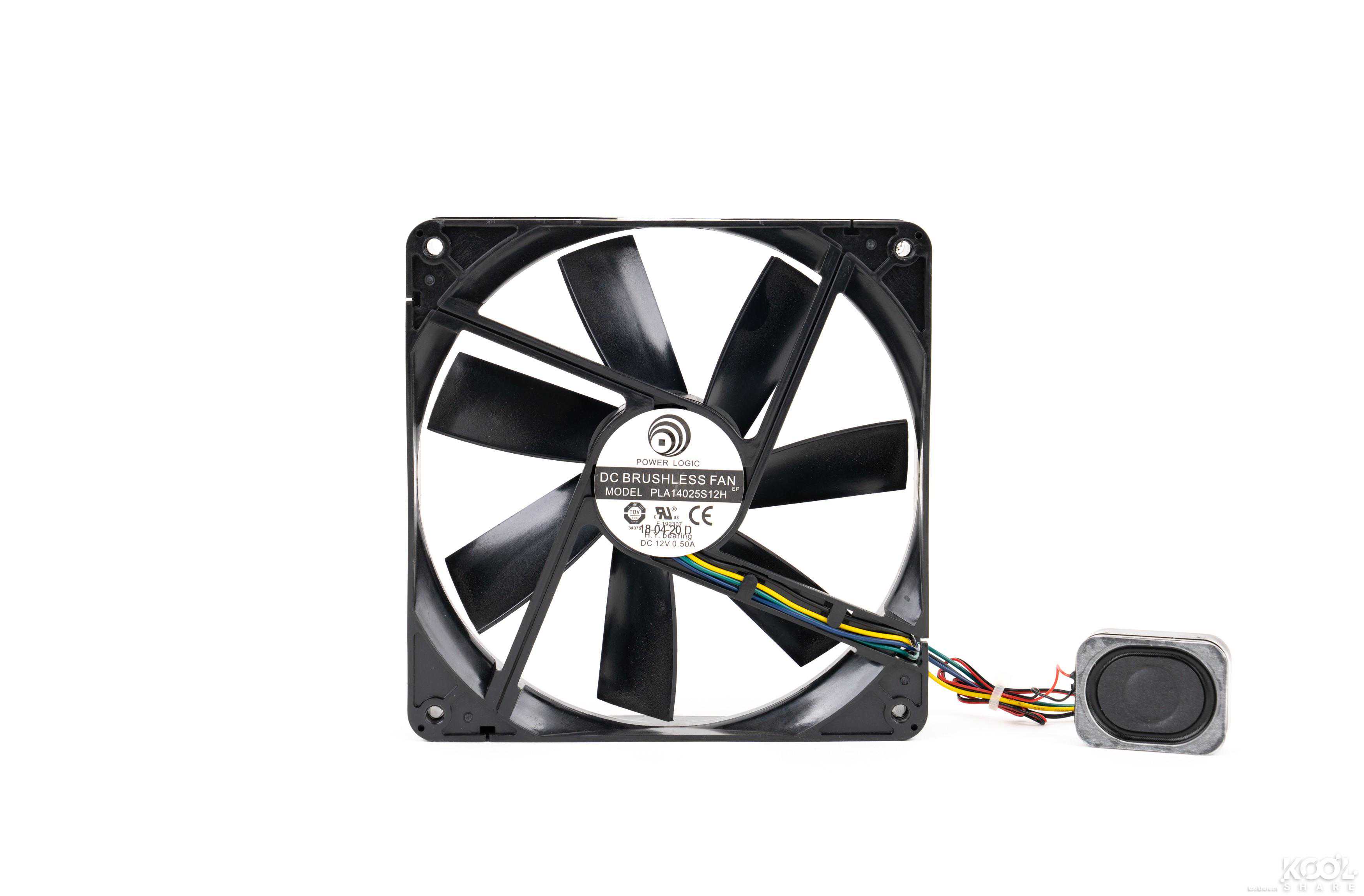

▲继续拆下风扇和喇叭，风扇规格，大小140x140x25mm

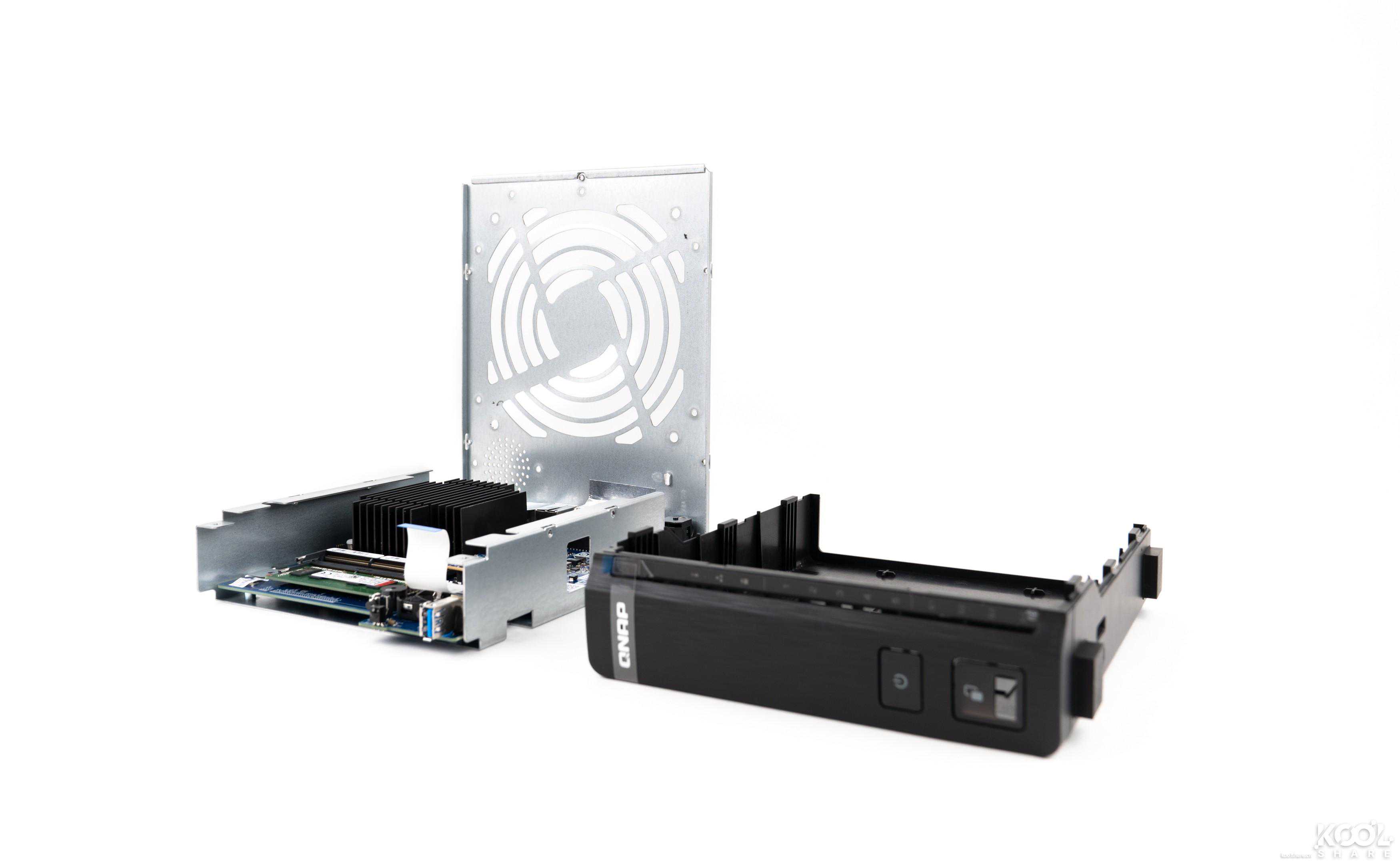

▲去除NAS的外壳

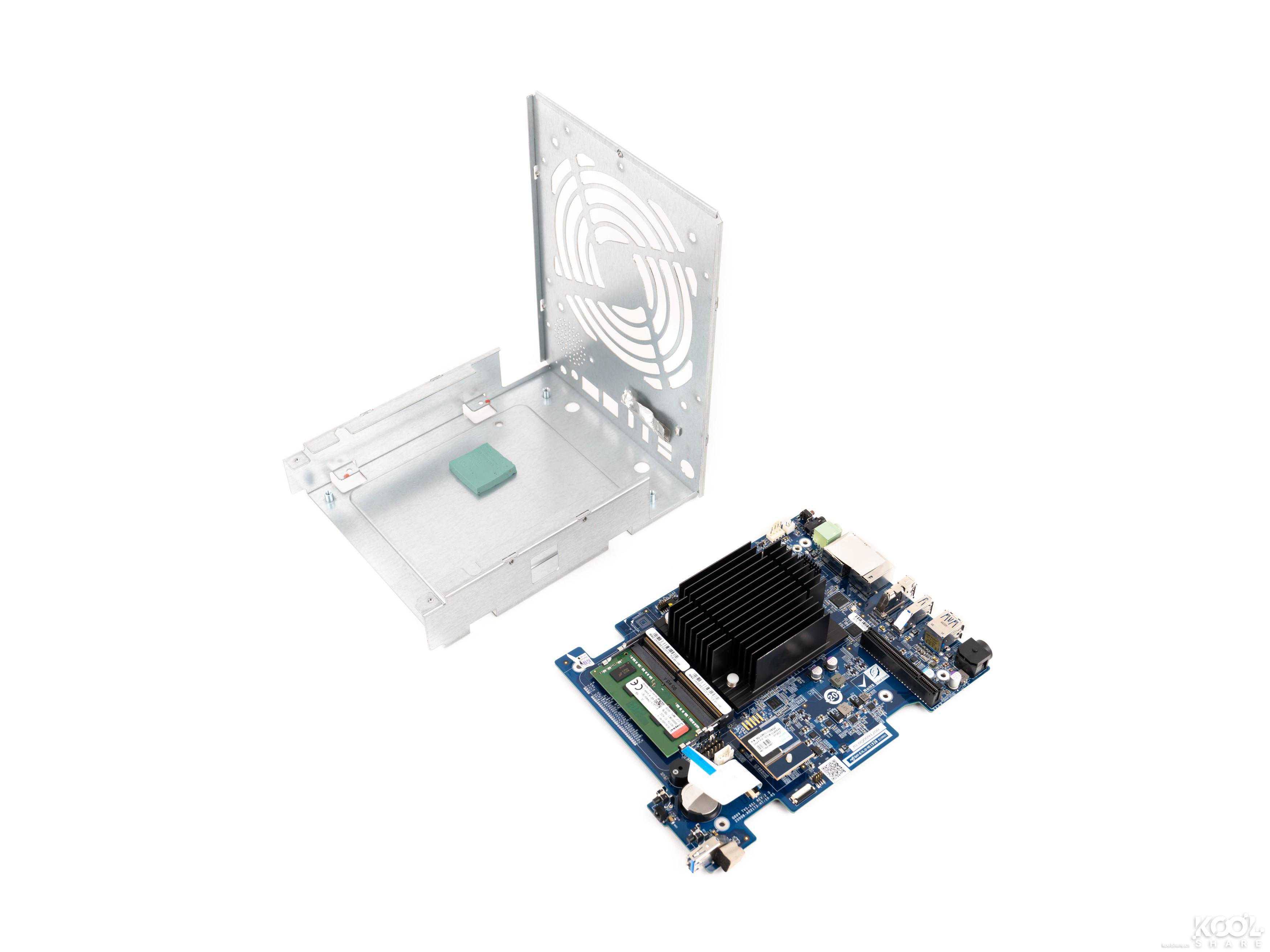

▲最后从框架中拿出主板

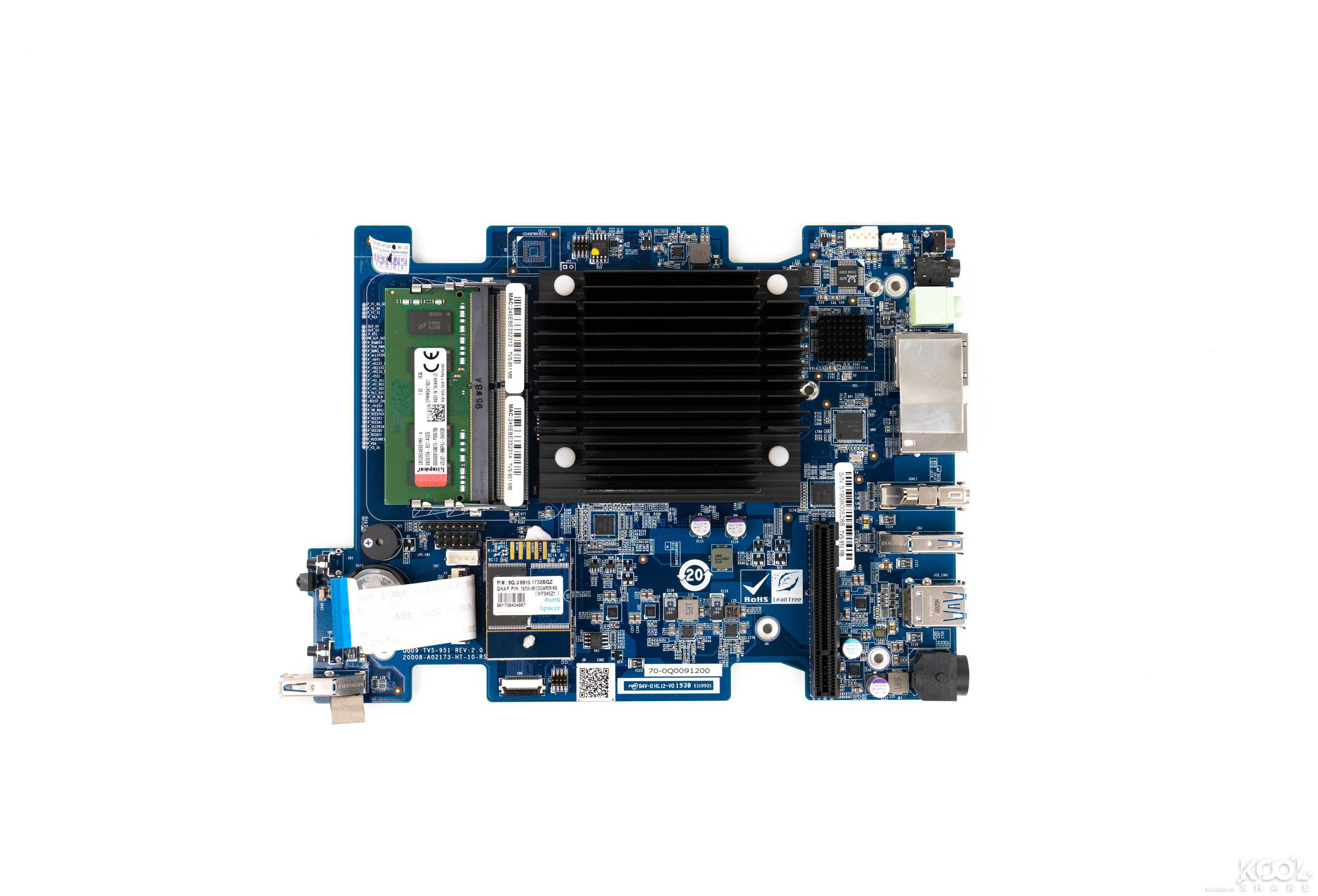

▲主板正面一览

▲金士顿DDR44G内存，电压1.2V，镁光颗粒

▲拆除主板正面所有金属装甲

▲IntelCeleron3865U低功耗型双核处理器。较大的die是CPU，小的die是HD610GPU

▲FLASH扩展卡，用于存放QTS操作系统，容量大小512MB

▲NCP82148，CPUPWM电源管理芯片，厂商是ON

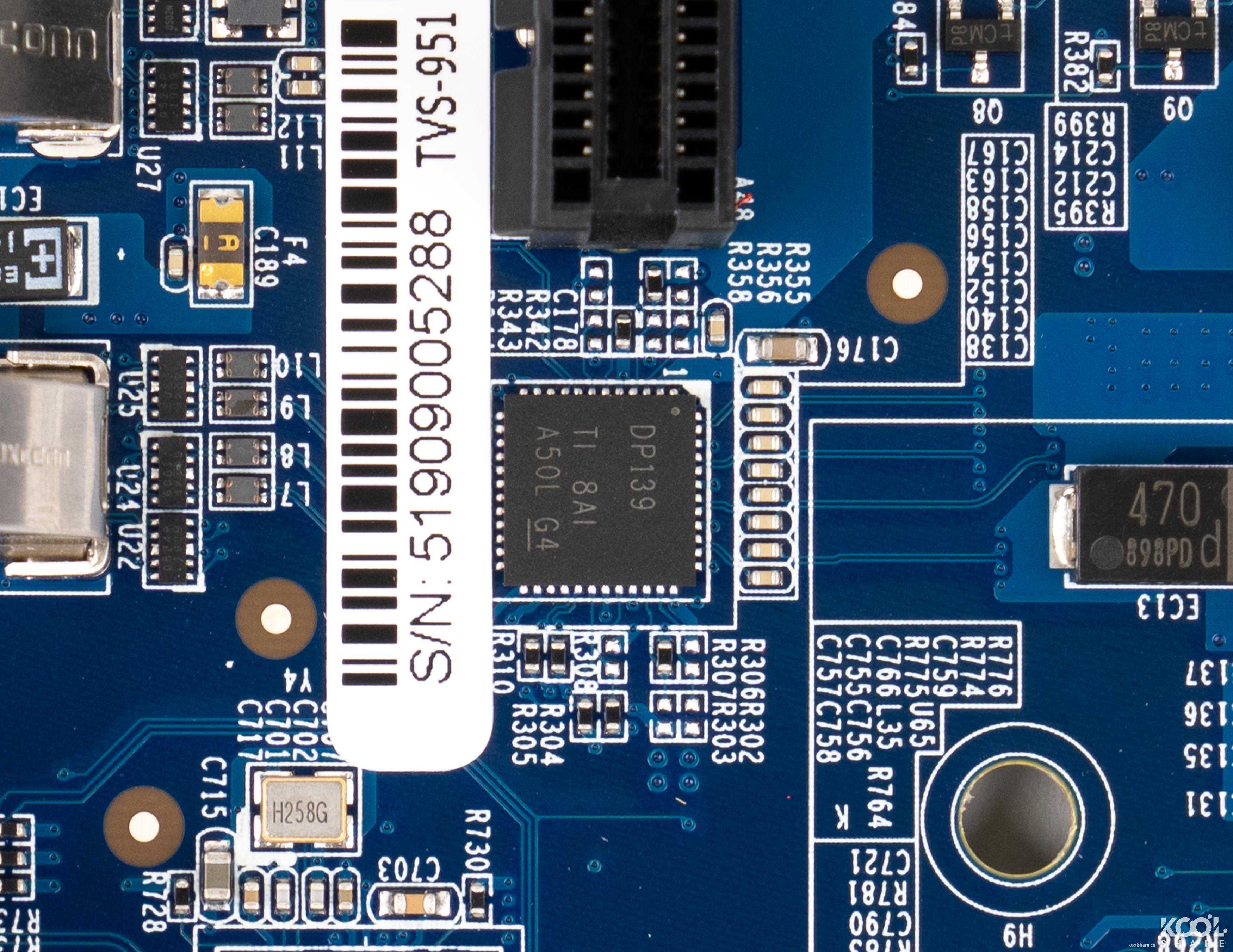

▲DP139，转芯片

▲Inteli211at网卡芯片，为IO接口中的千兆LAN口提供支持

▲AQC111，5G/2.5G/1G/100M四速网卡芯片，为IO接口中的5GbELAN口提供支持

▲RealtekALC262声卡，为扬声器以及背部的音频接口提供支持

▲主板背面一览

▲LCMX0640C，FPGACPU，来自LATTICE，用于控制管理TVS-951N的前置LED灯

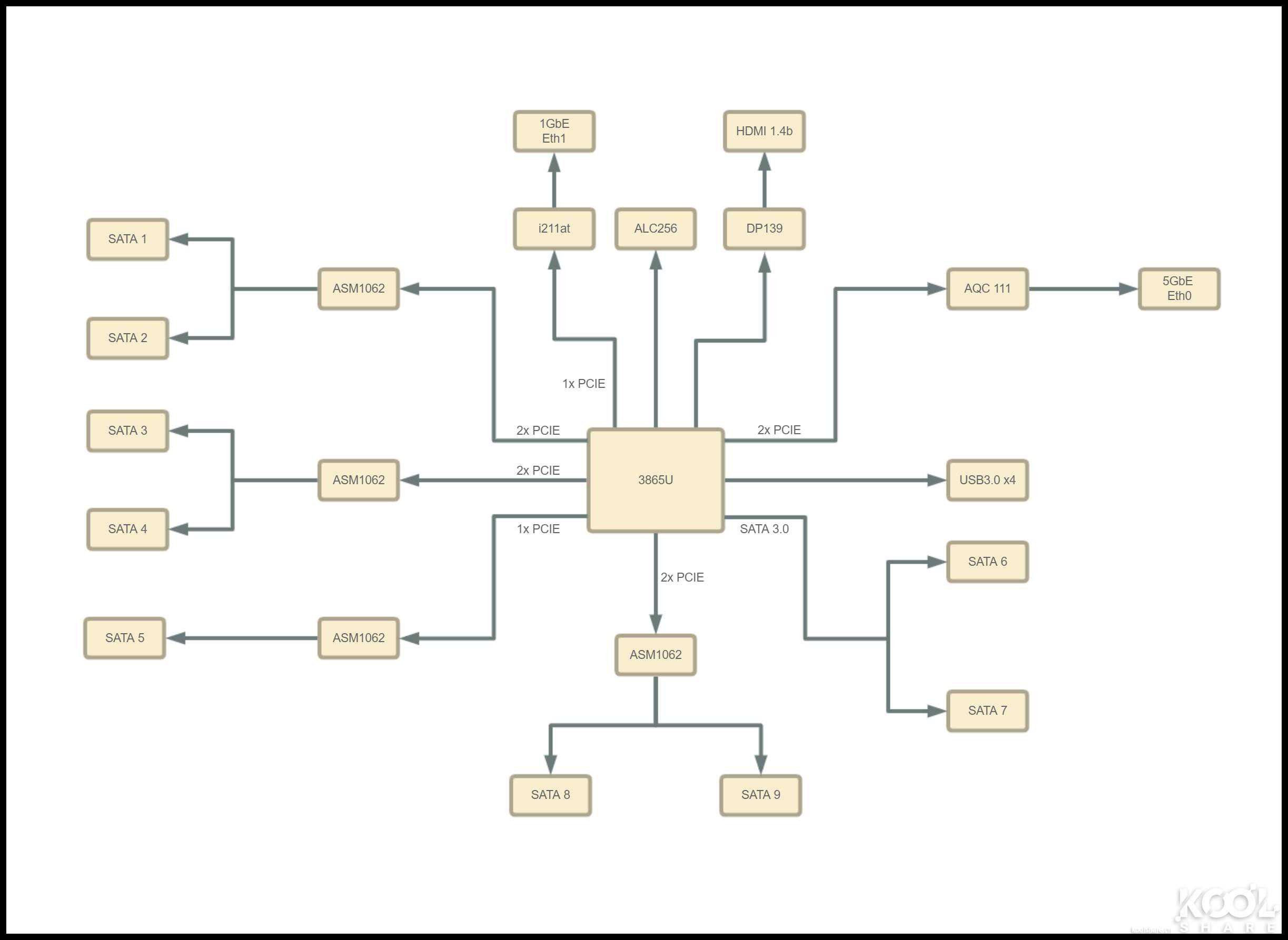

▲芯片简单示意图

固件

▲登录界面

▲控制台中可以看到NAS的型号和内存容量大小

▲硬件信息一目了然

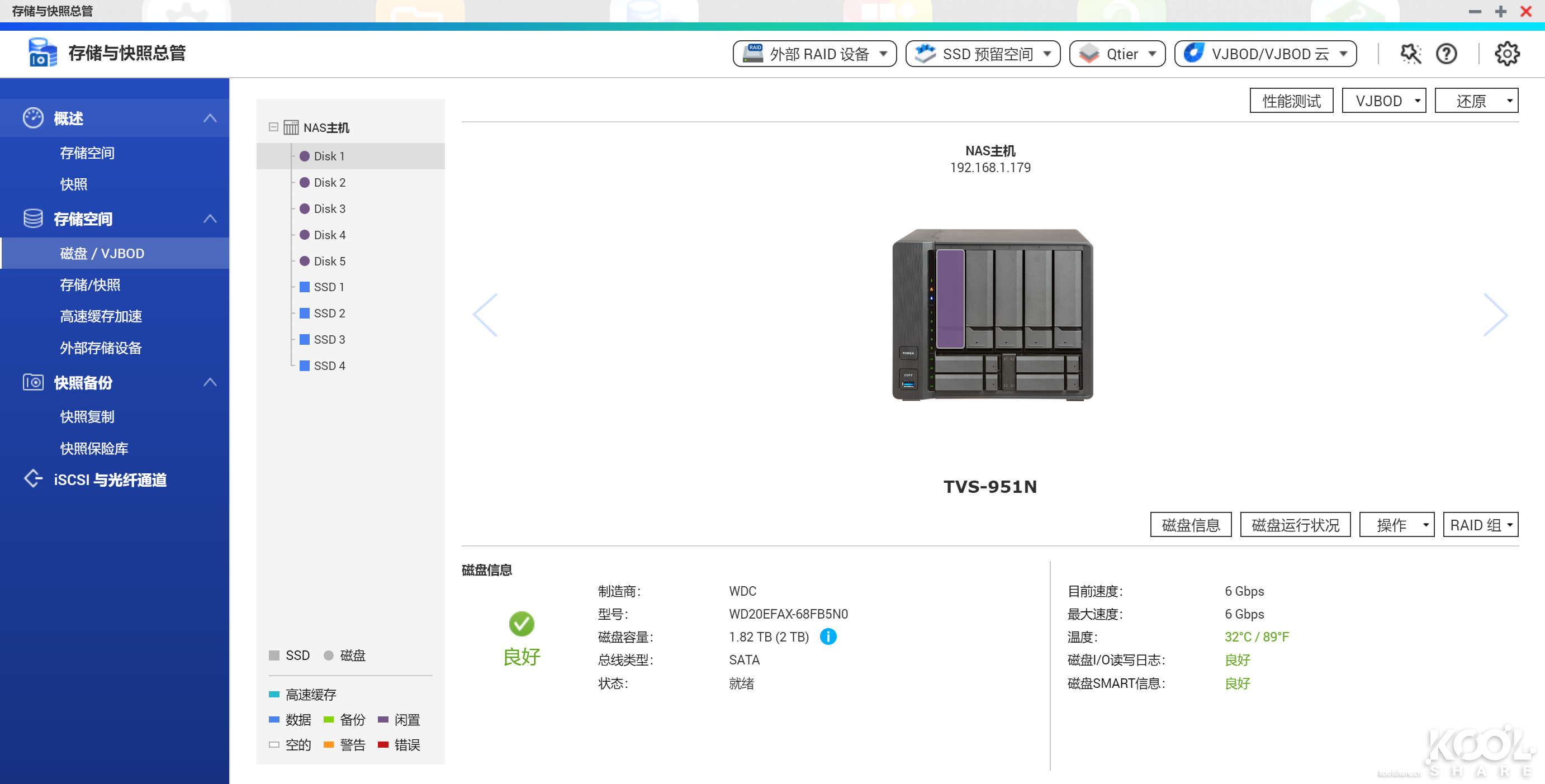

▲可以看到3.5寸HDD的所有信息

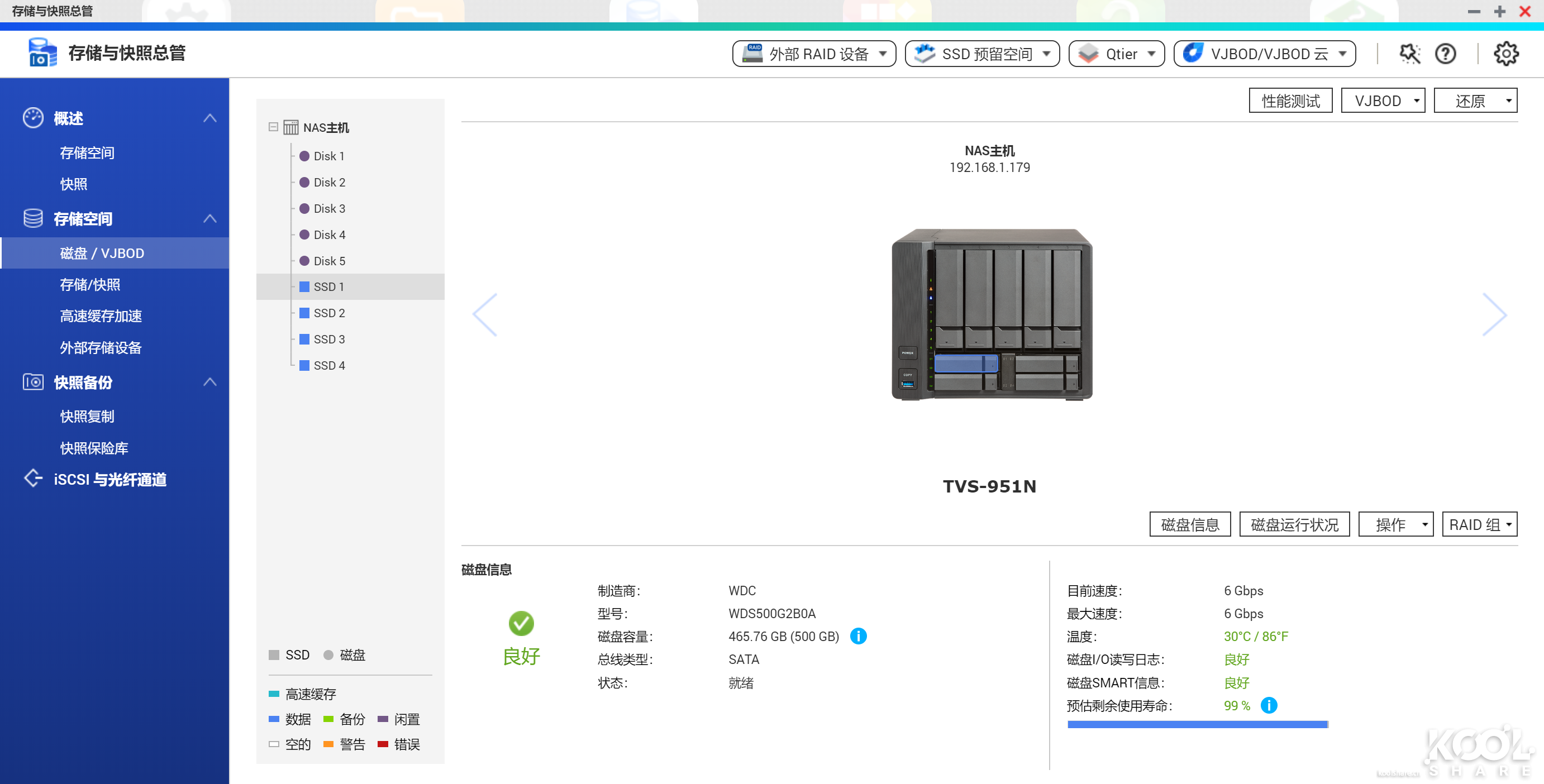

▲也能看到2.5寸SSD的所有信息

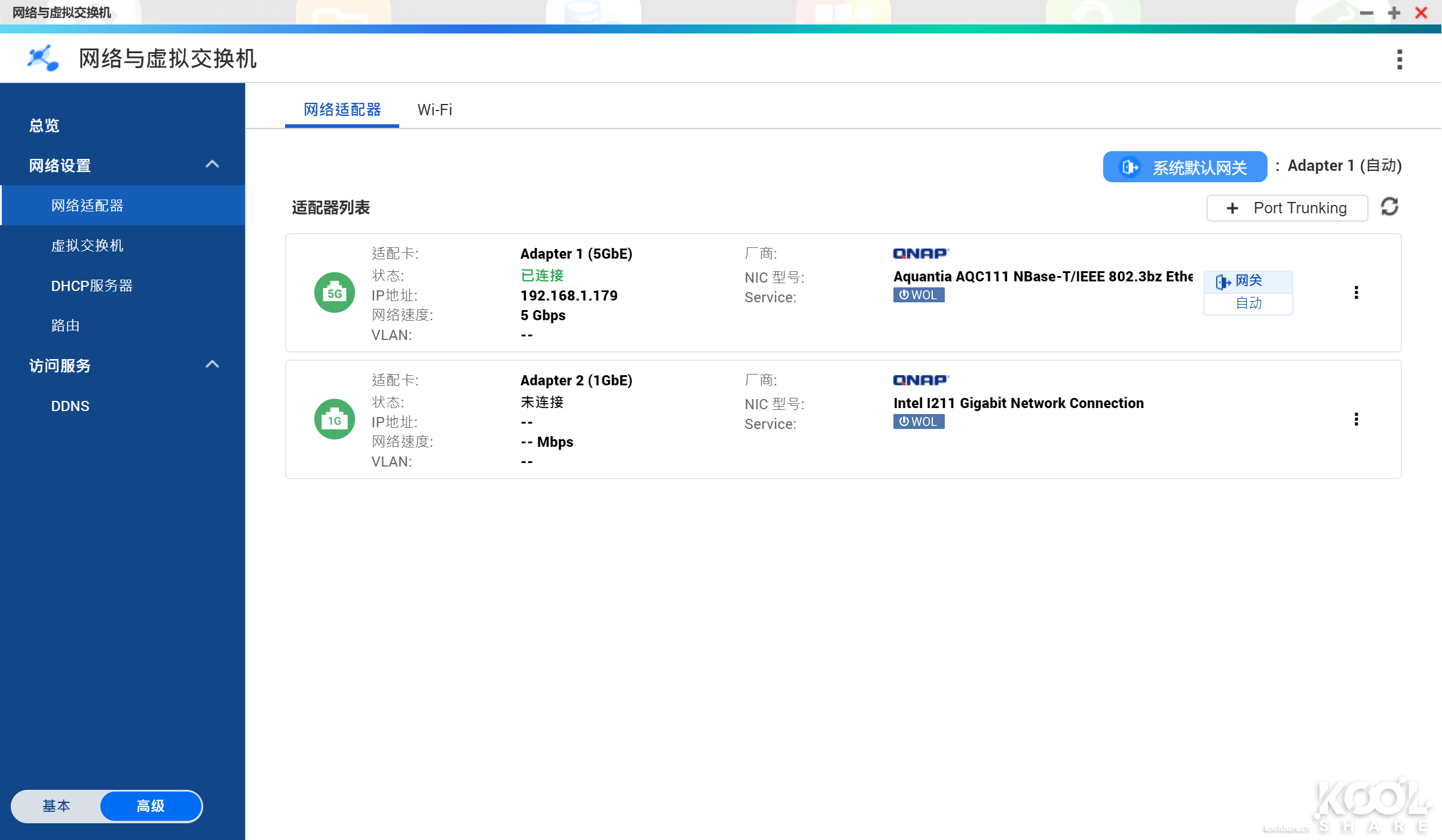

▲在网络与虚拟交换机中可以5GbE端口已被连接，速率5Gbps

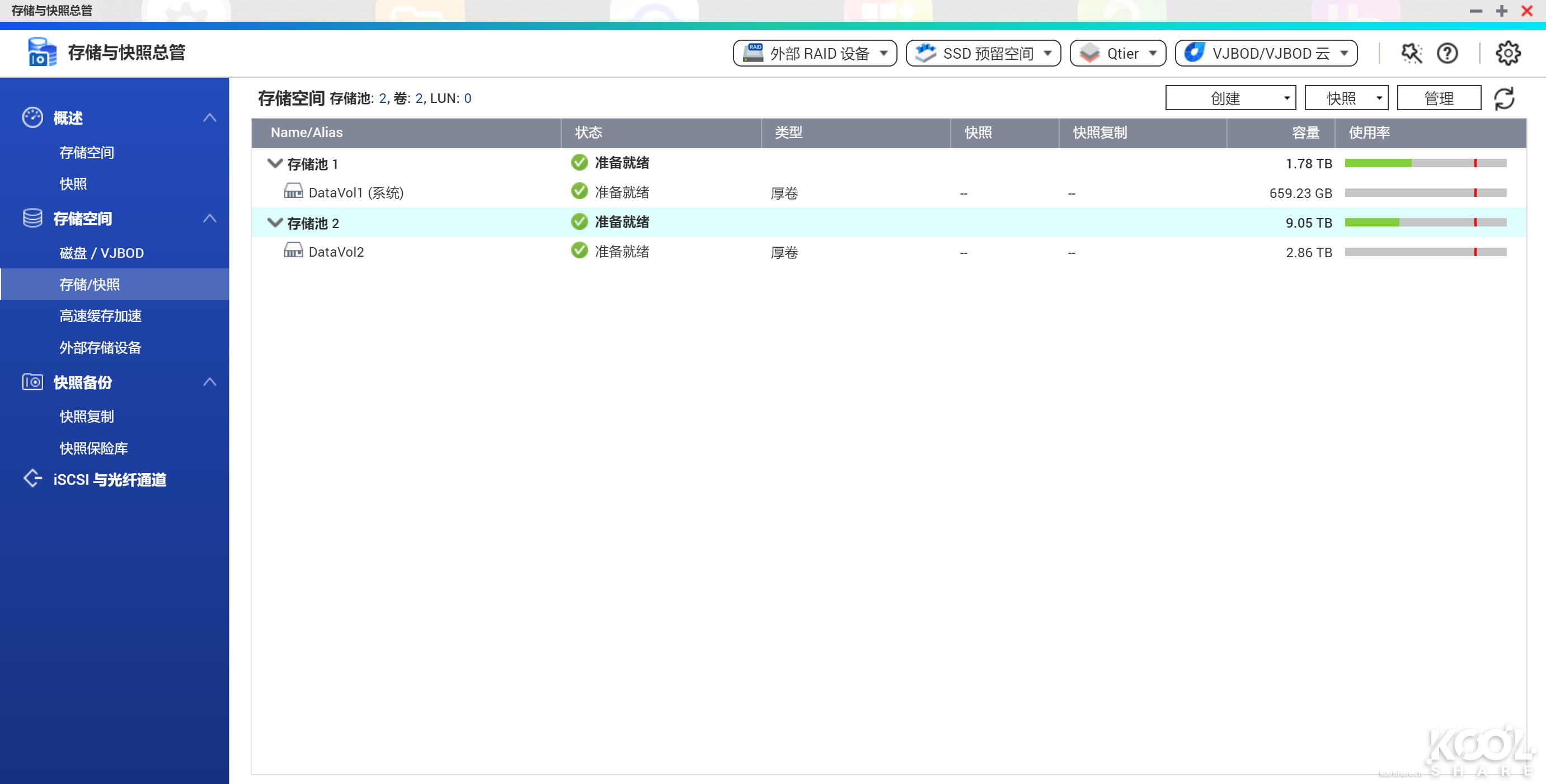

▲可以分别对HDD和SSD划分不同的储存池

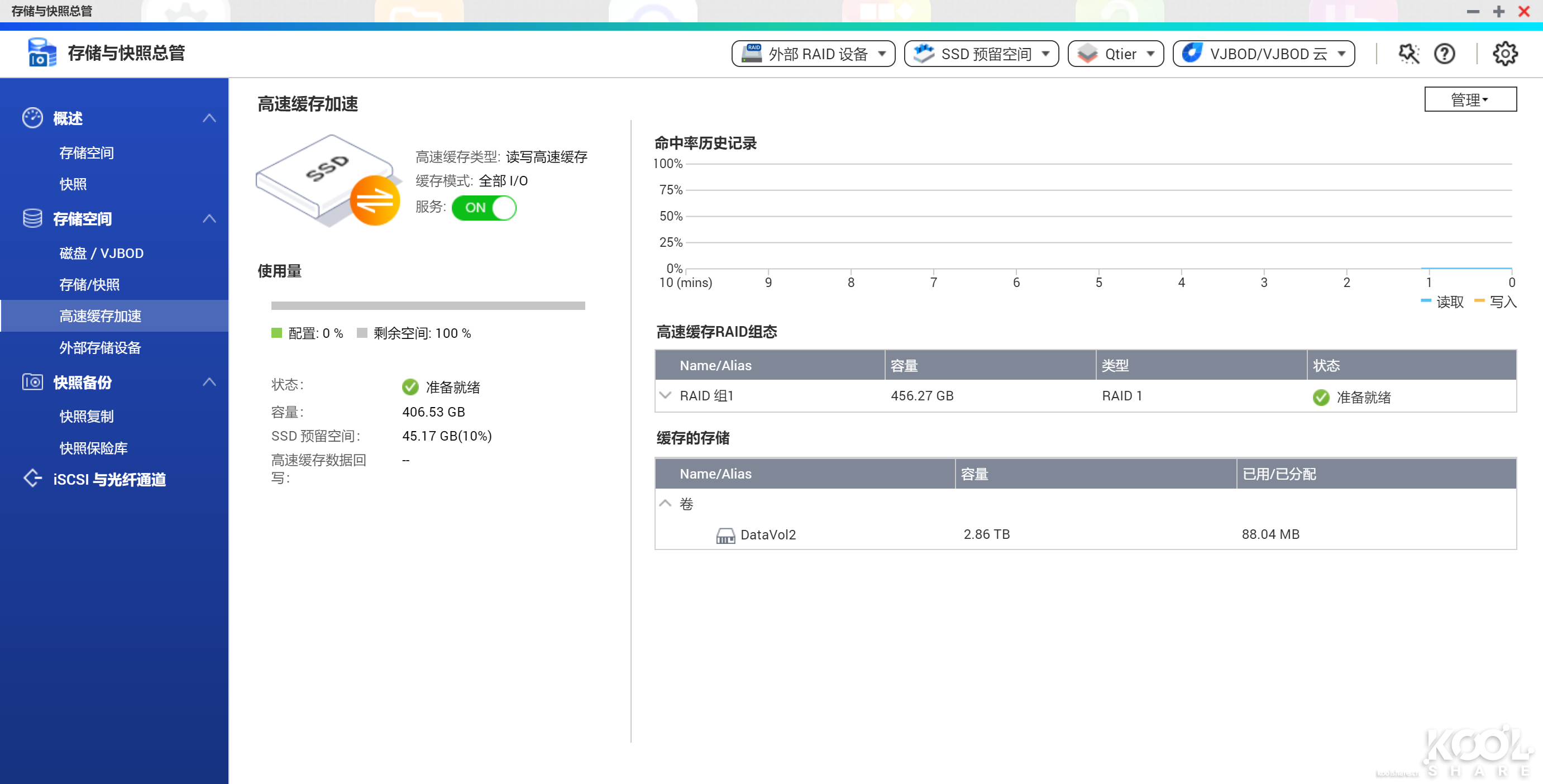

▲也可以使用SSD对HDD储存池进行加速

性能测试

▲PC测试平台硬件

▲为了测试TVS-951N的5GbE端口性能，在PC端选用了QNAP的UC5G1T网卡

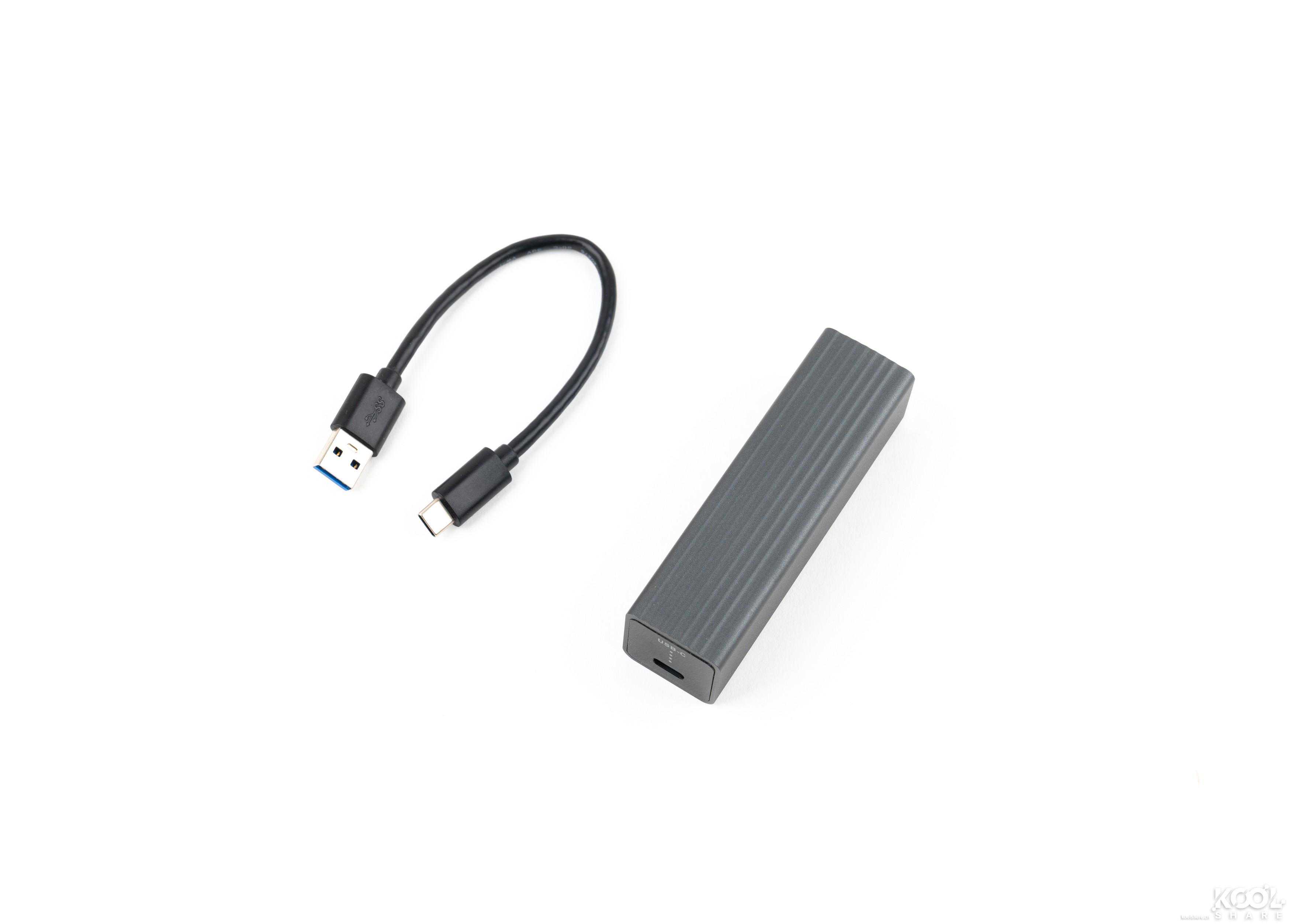

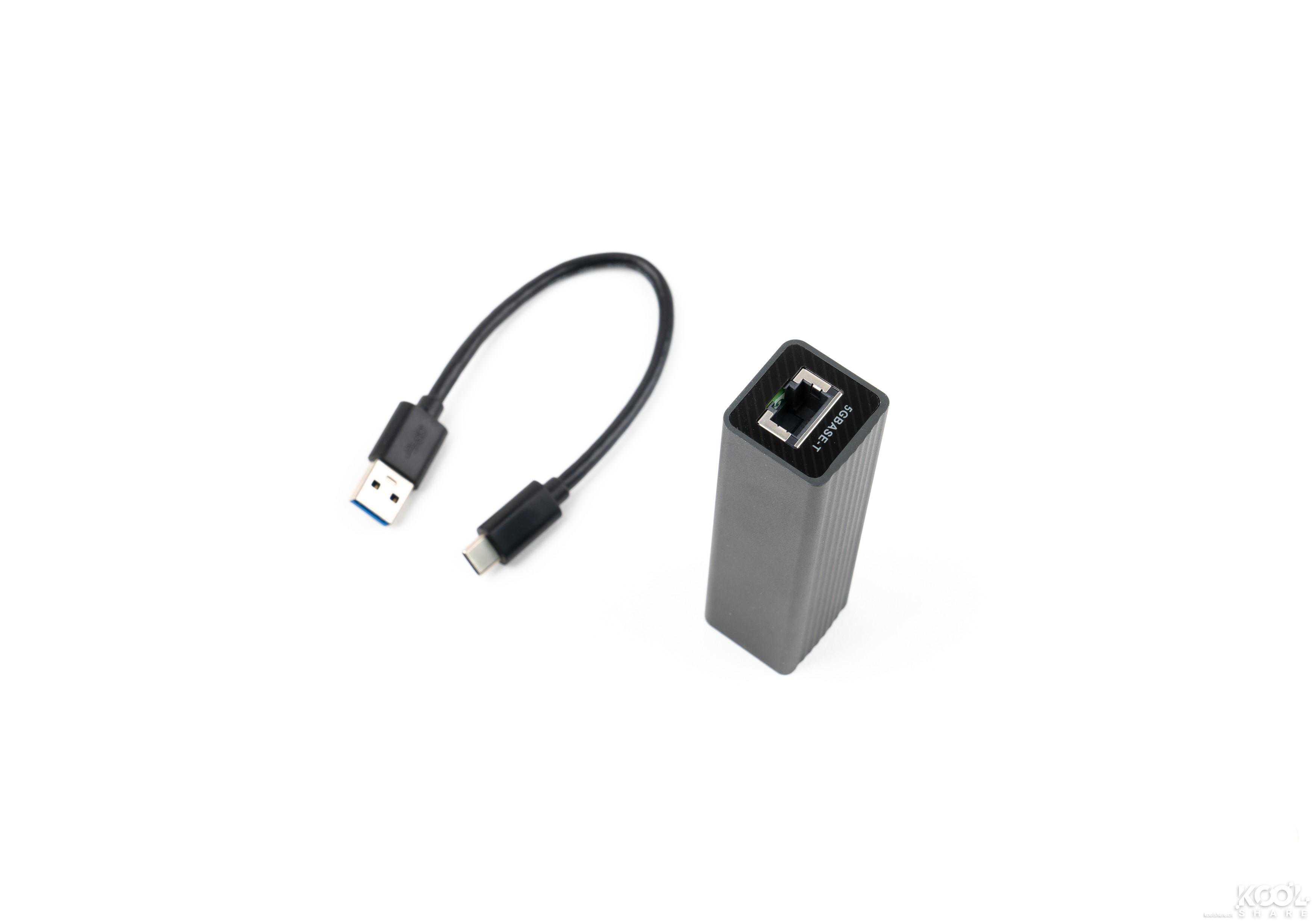

▲QNAPUC5G1T是一个网络转换器

▲一头的5GBASE-T接口

▲另一头的USB-C接口

1.TVS-951N上四块SATASSD组RAID0

▲四块SATASSD组RAID0

▲向NAS中上传文档，此时TVS-951N的写入速度高达386MB/s

▲从NAS中取回文档，此时TVS-951N的读取速度高达386MB/s

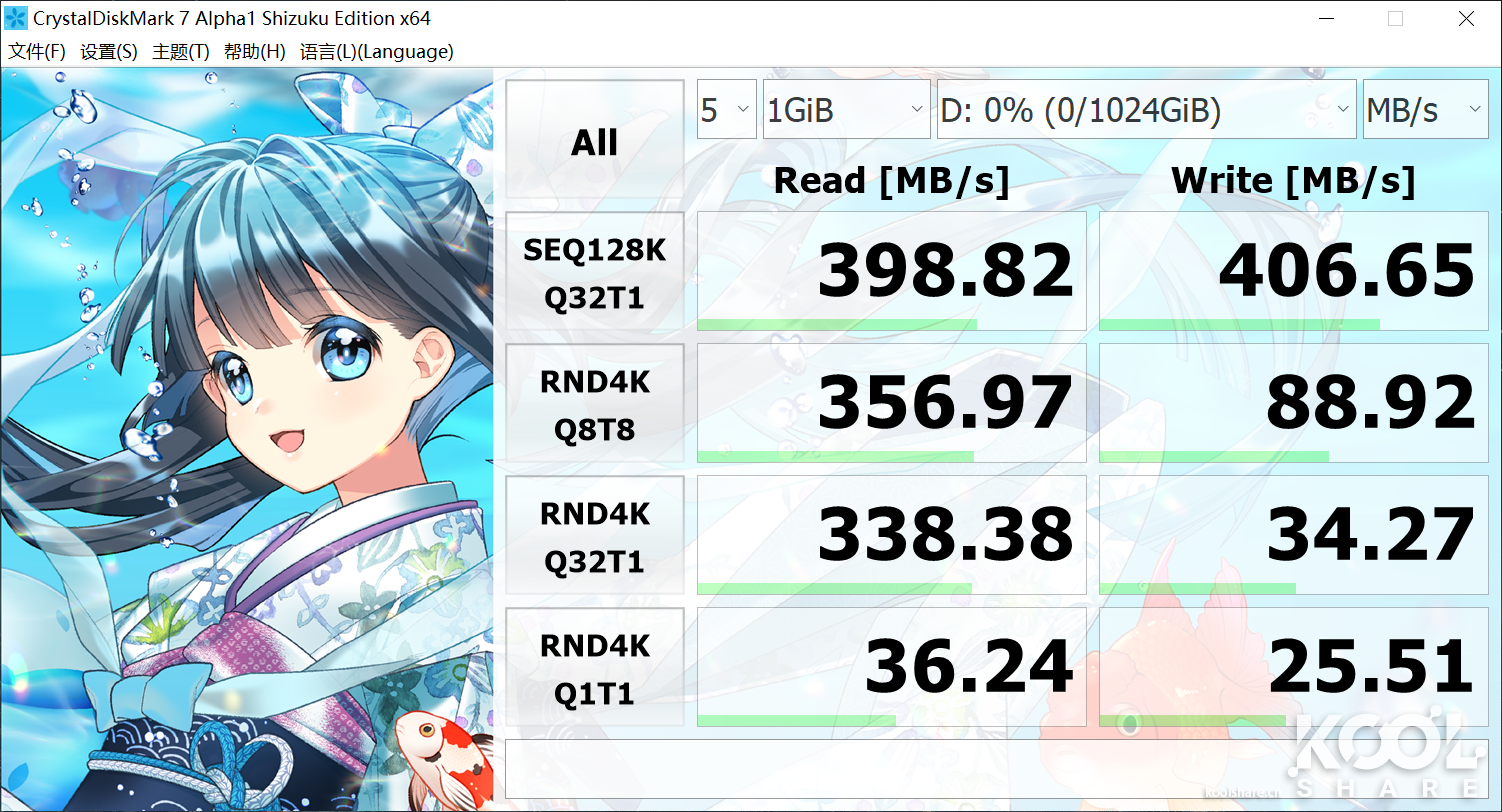

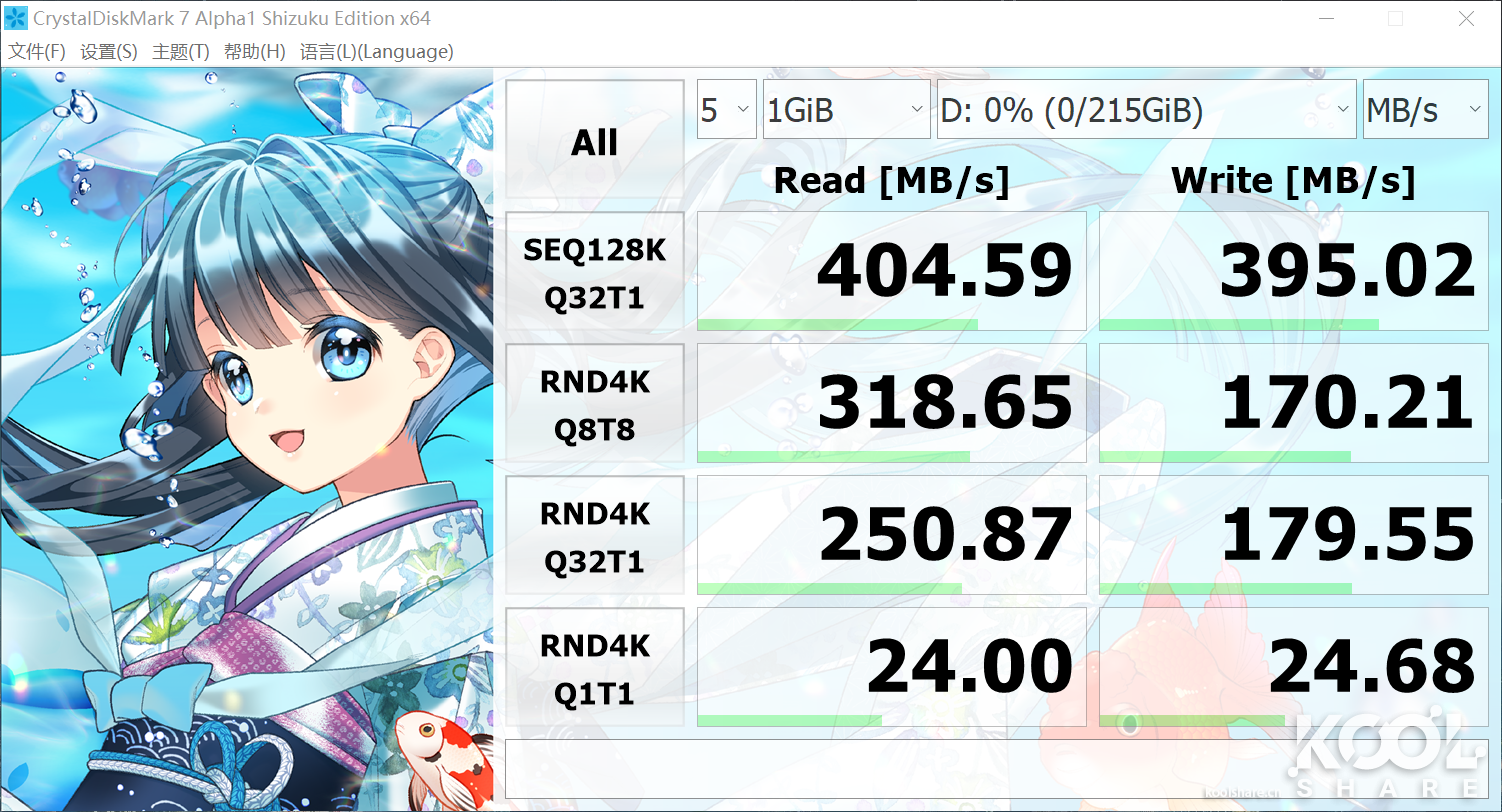

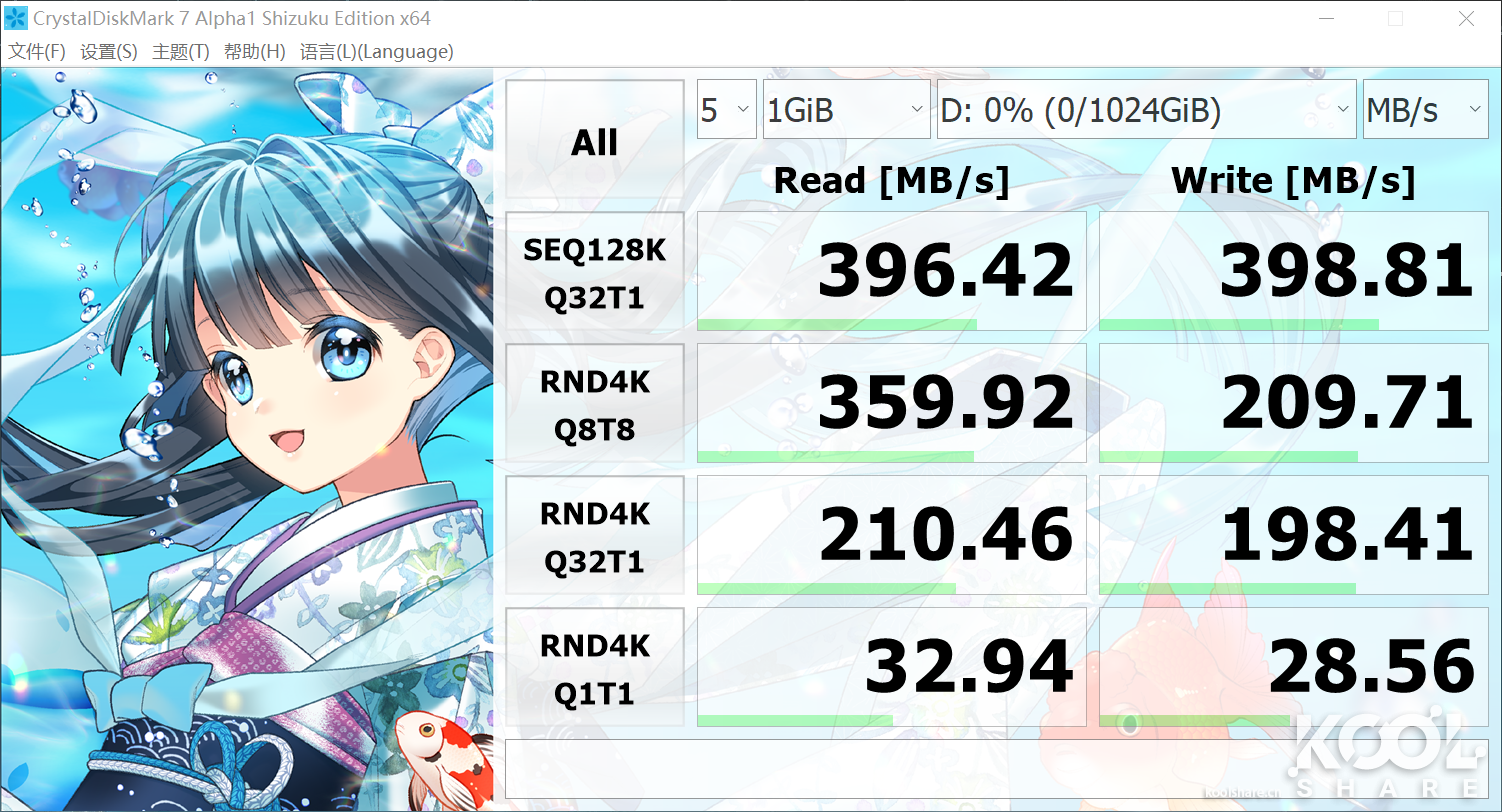

▲挂载ISCSI储存后，CrystalDiskMark测试

2.TVS-951N上五块SATAHDD组RAID0

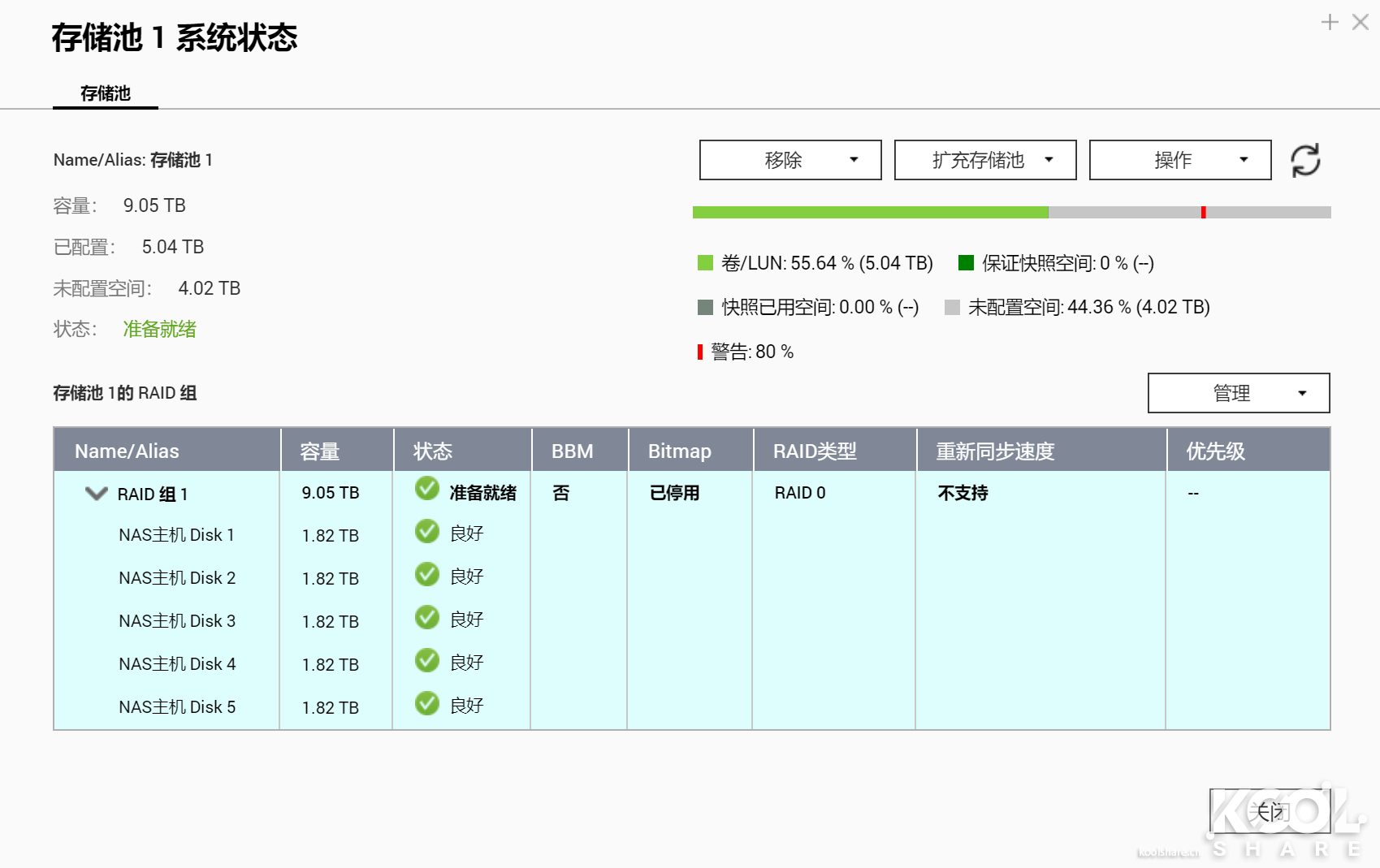

▲五块SATAHDD组RAID0

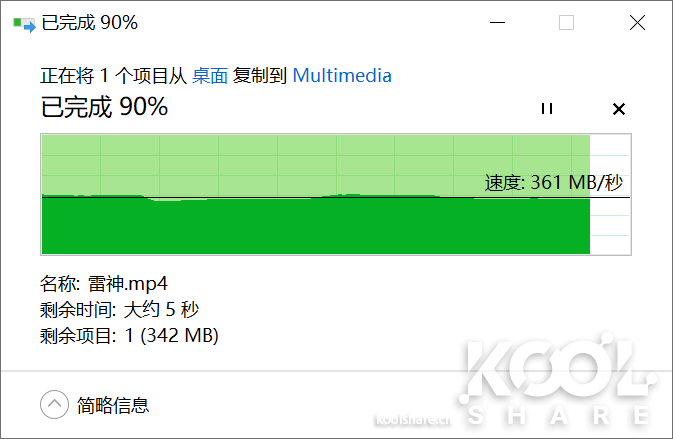

▲向NAS中上传文档，此时TVS-951N的写入速度高达361MB/s

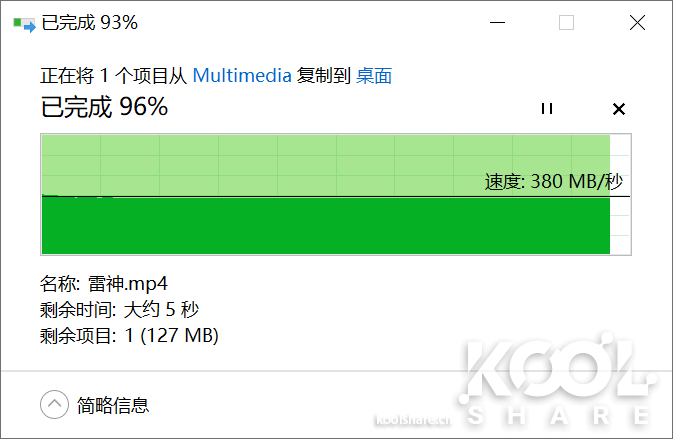

▲从NAS中取回文档，此时TVS-951N的读取速度高达380MB/s

▲挂载ISCSI储存后，CrystalDiskMark测试

3.TVS-951N上两块SATASSD组RAID0作为读写缓存给五块HDD组RAID0加速

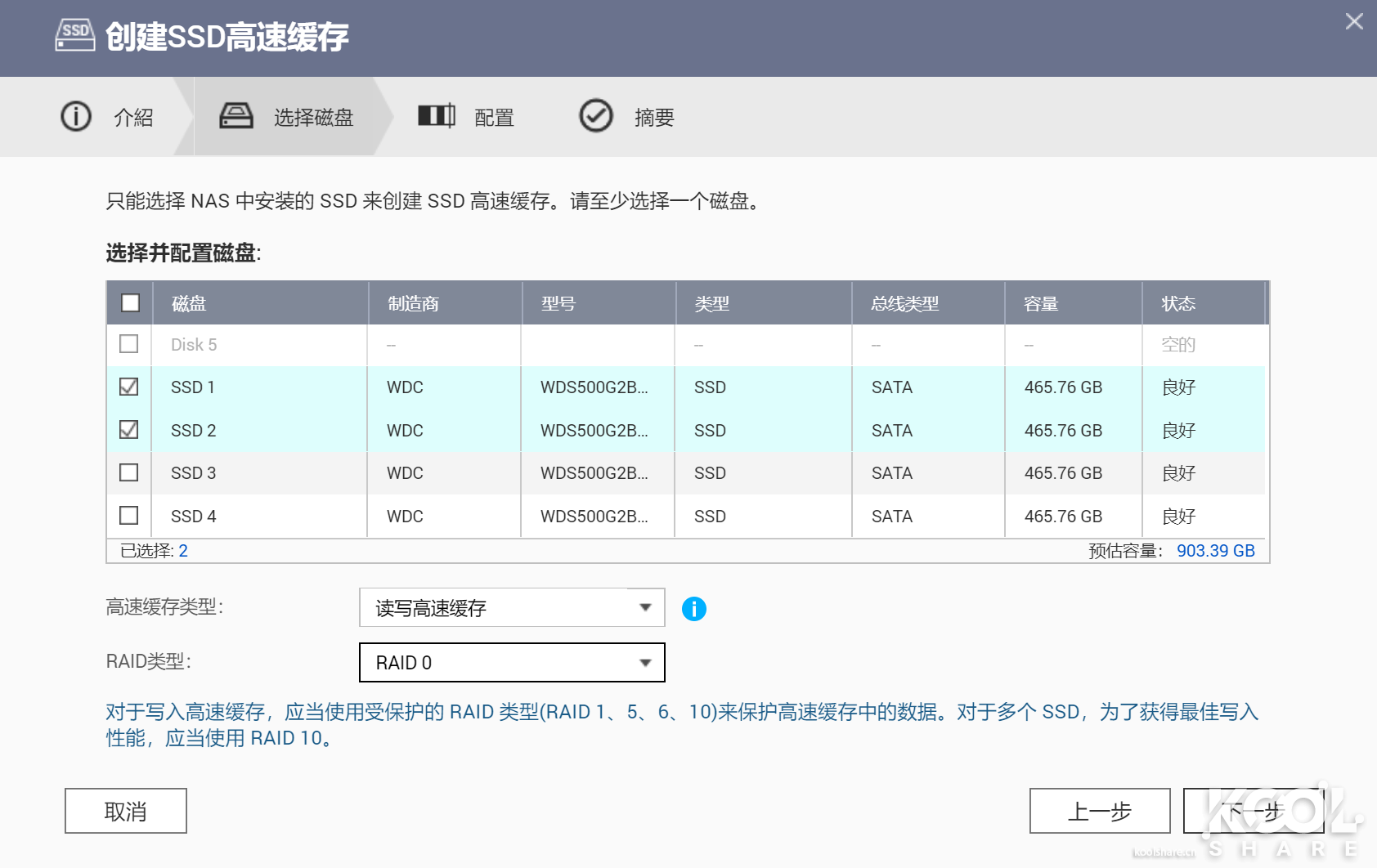

▲两块SATASSD组RAID0作为读写缓存给五块HDD组RAID0加速

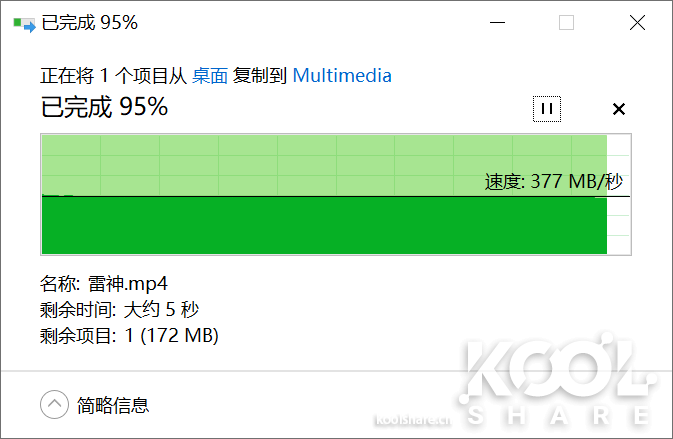

▲向NAS中上传文档，此时TVS-951N的写入速度高达377MB/s

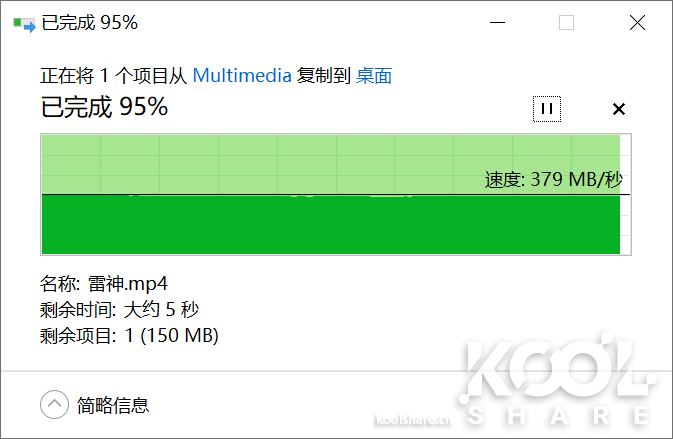

▲从NAS中取回文档，此时TVS-951N的读取速度高达379MB/s

▲挂载ISCSI储存后，CrystalDiskMark测试

家庭影音中心

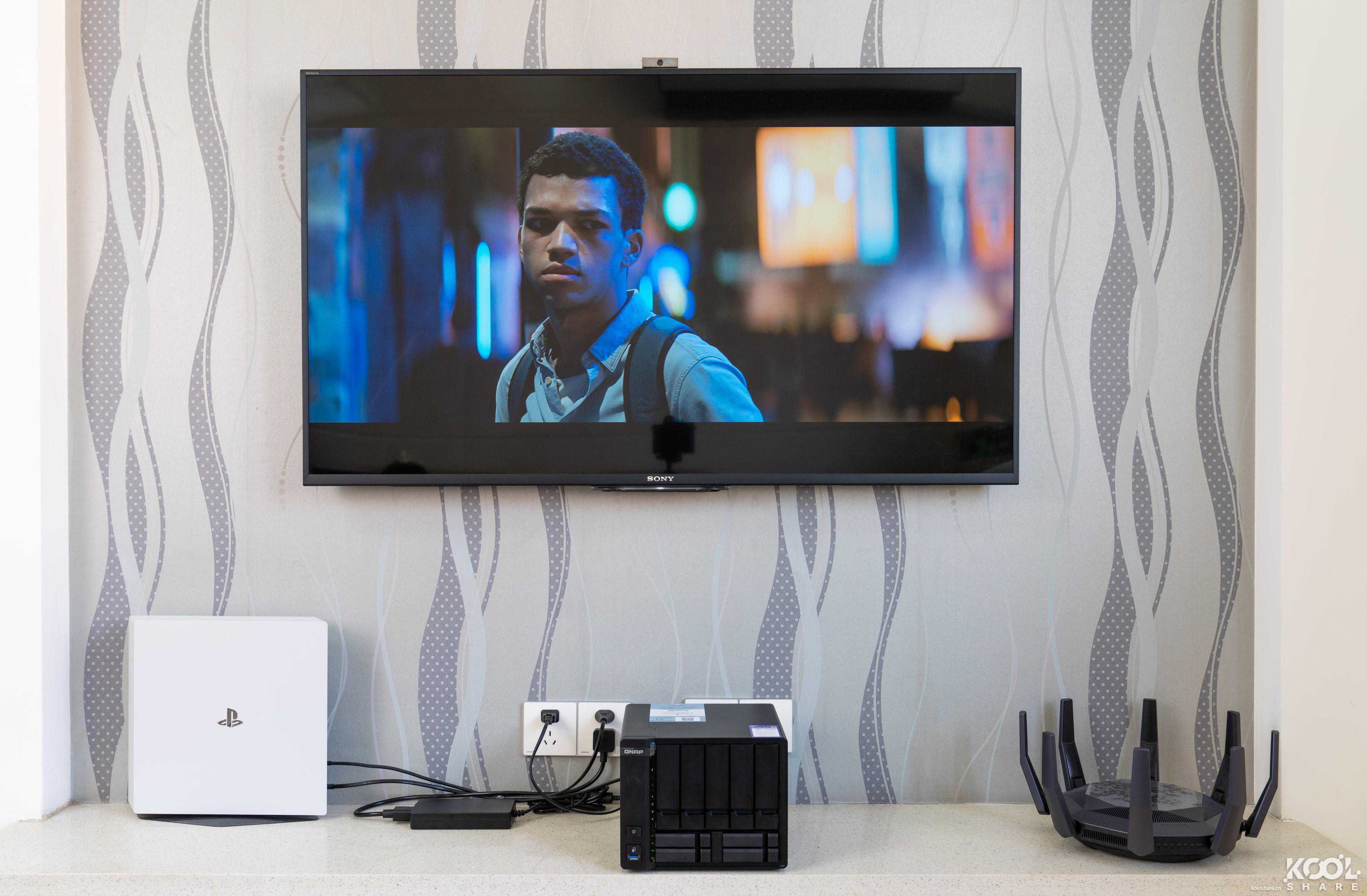

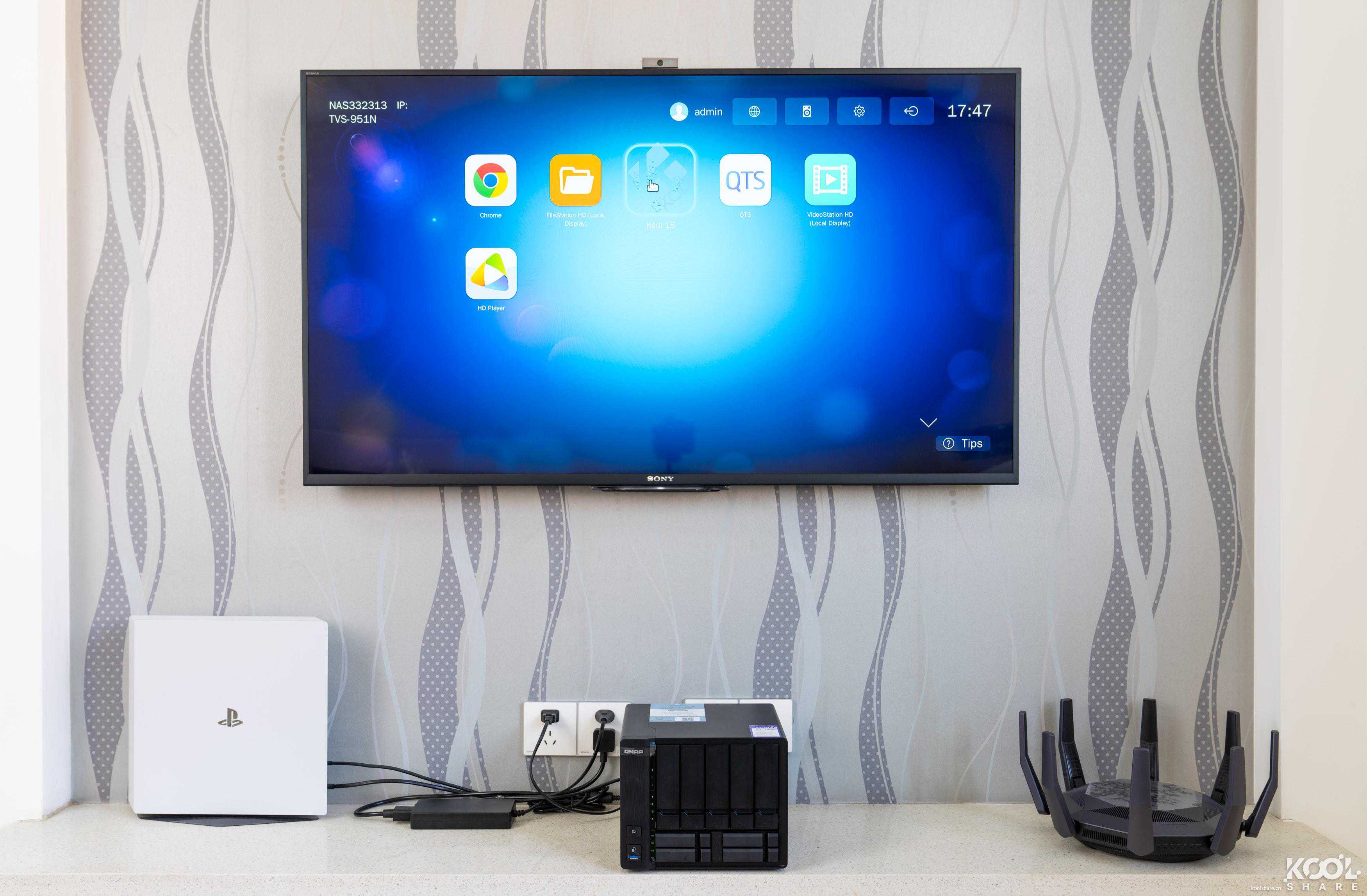

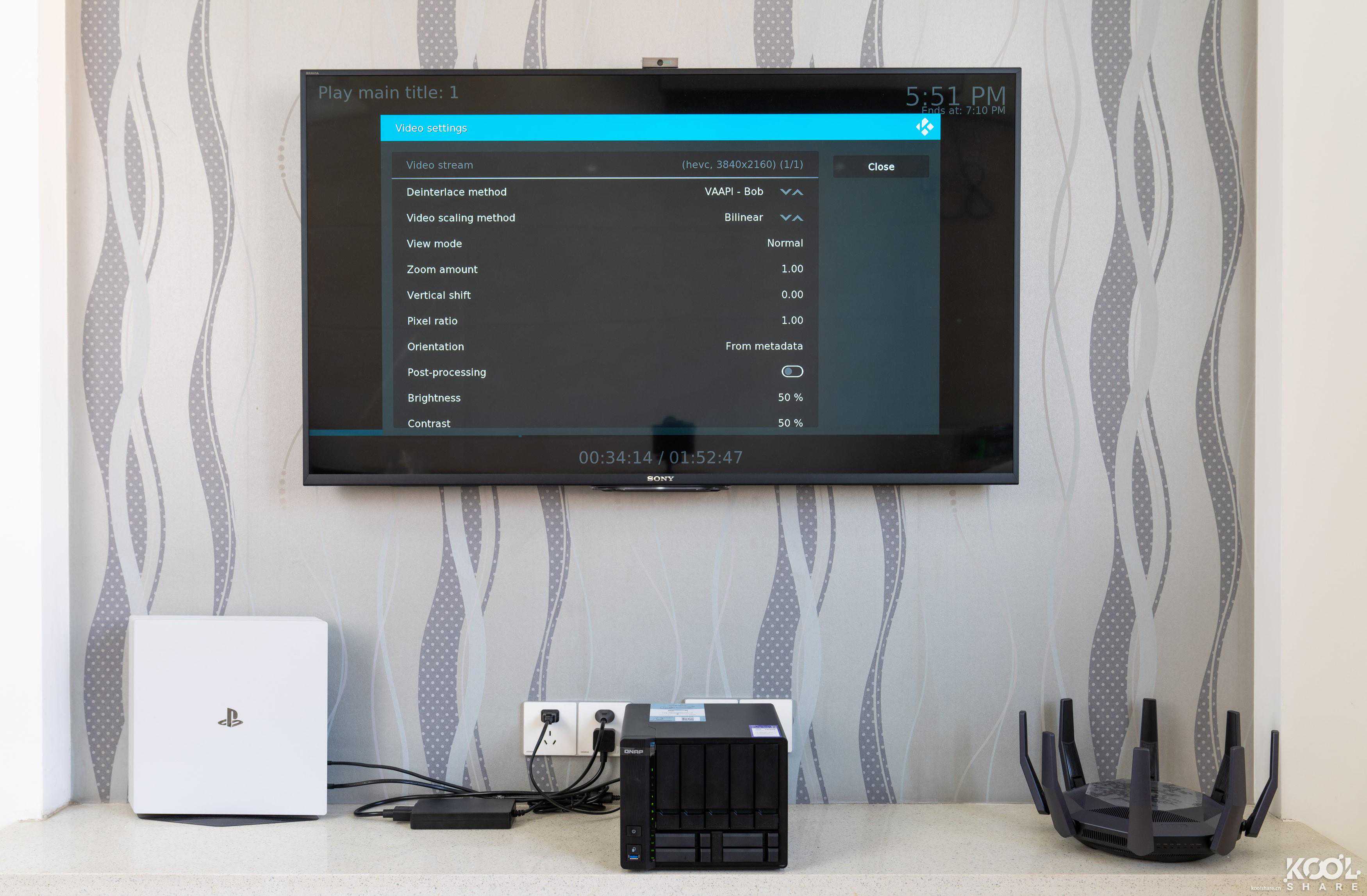

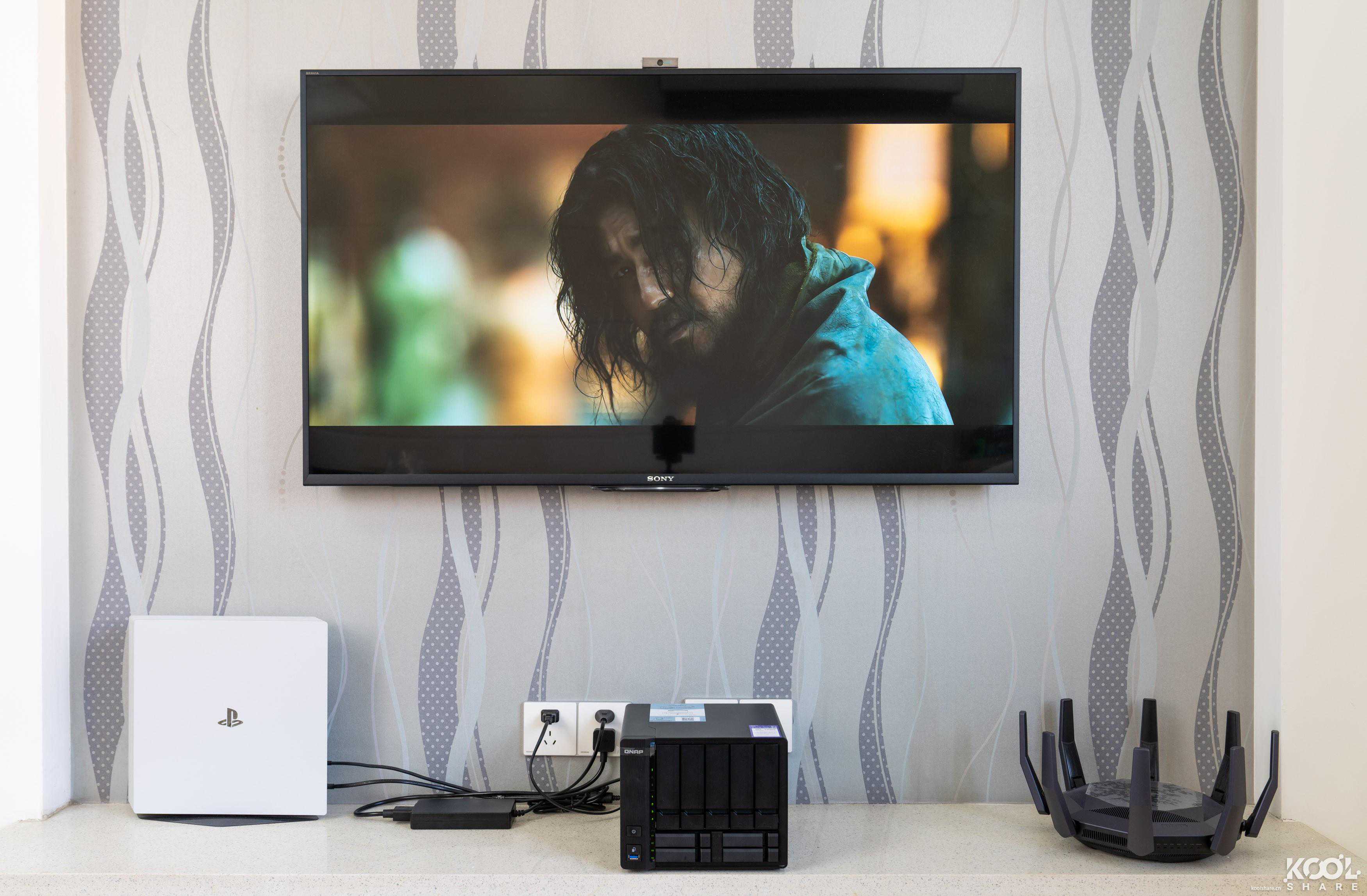

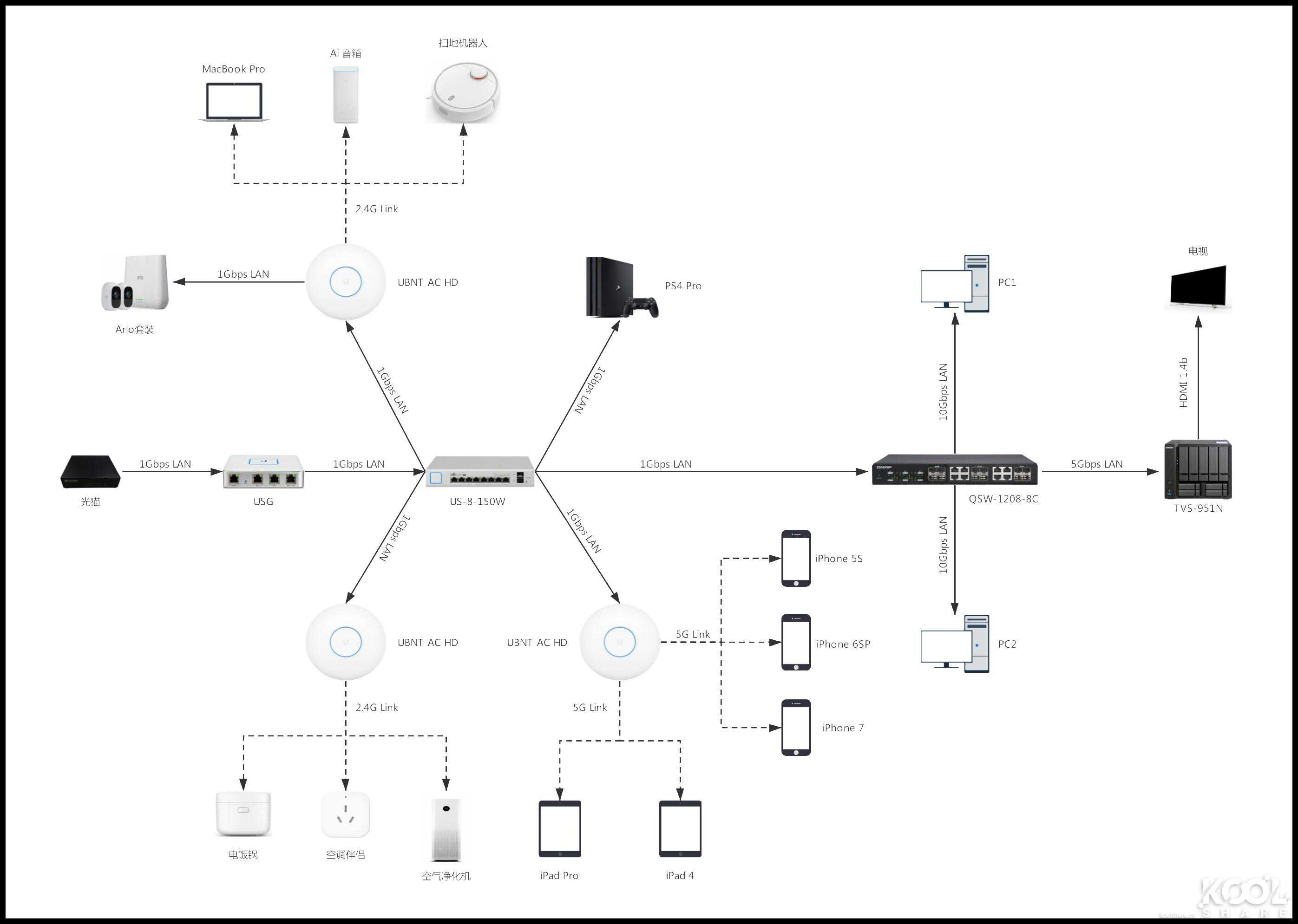

▲QNAPTVS-951N主要是为家中的电脑以及电视提供数据存储和影音服务，它能够让我在家尽情享受高清影音。另外，它还是我电脑的游戏仓库，利用NAS5GbE端口的高速度，通过ISCSI外挂储存，可以为自己的PC获取额外的存储空间，安装大量游戏

功耗

本次功耗测试的QNAPTVS-951N搭载的是5块2THDD红盘和4块500GSSD蓝盘

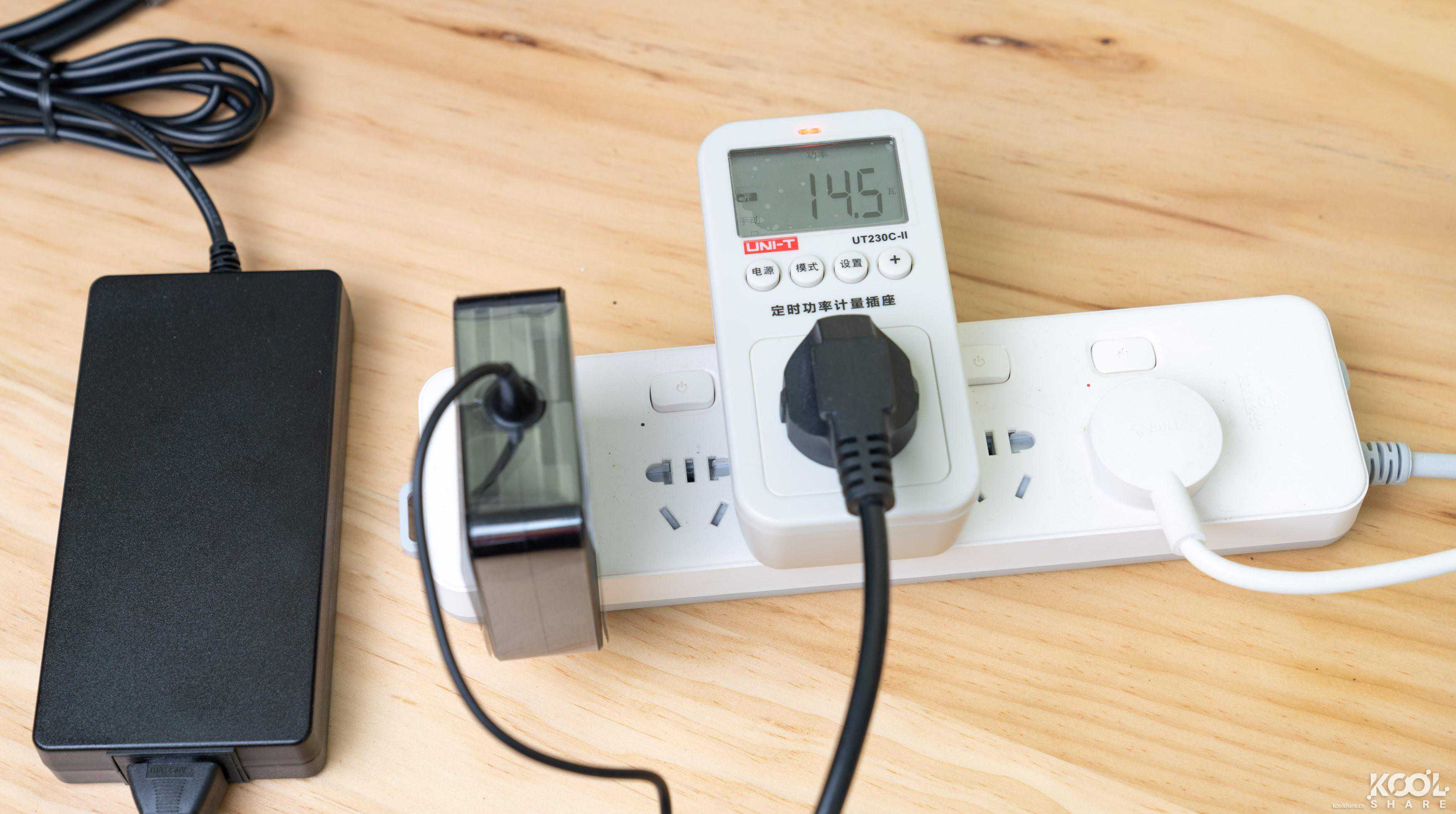

▲QNAPTVS-951N休眠时功耗为14.5W

▲QNAPTVS-951N使用千兆LAN口正常运行时功耗为39.7W

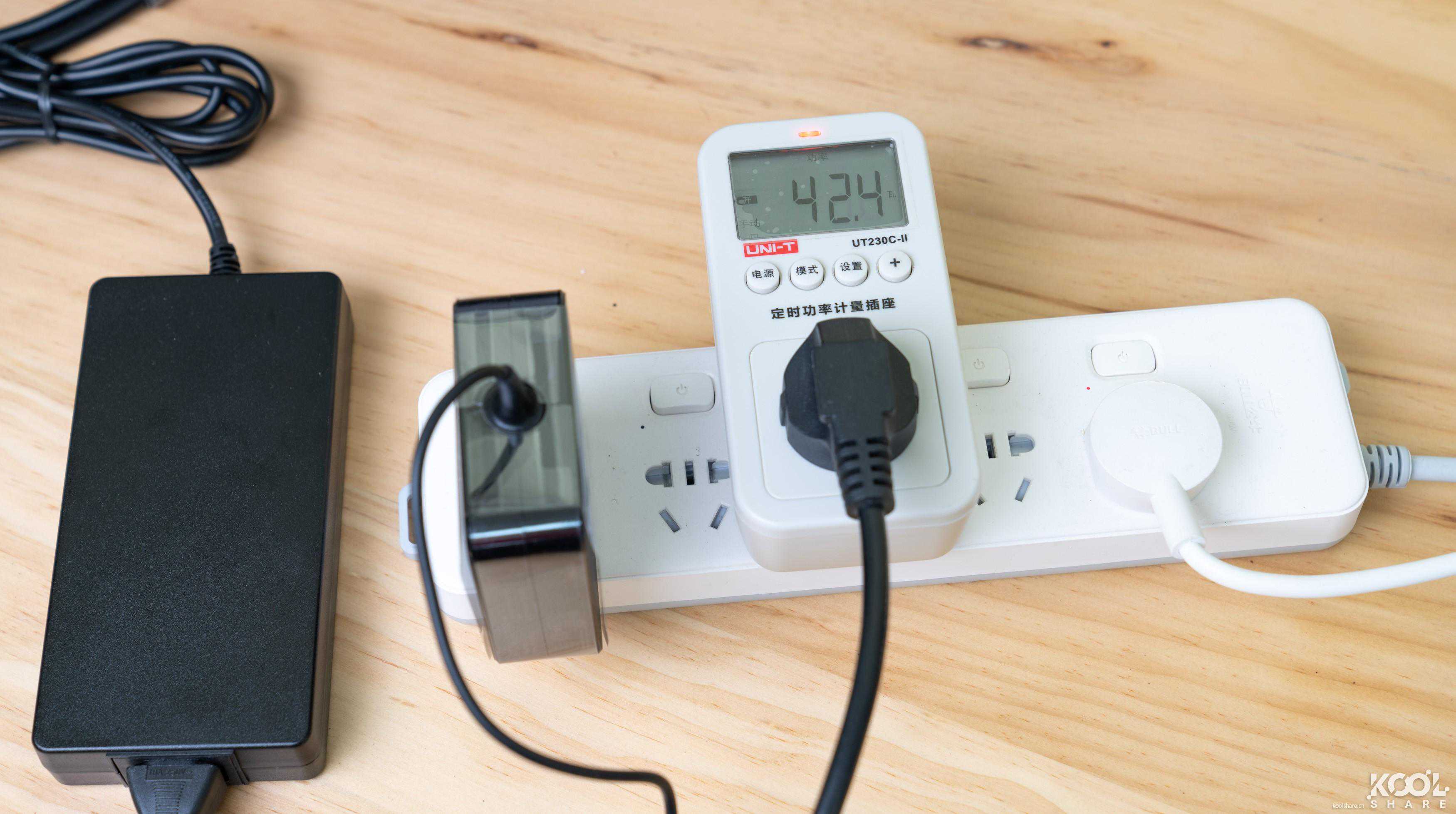

▲QNAPTVS-951N使用使用千兆LAN口上传文档时功耗为42.4W

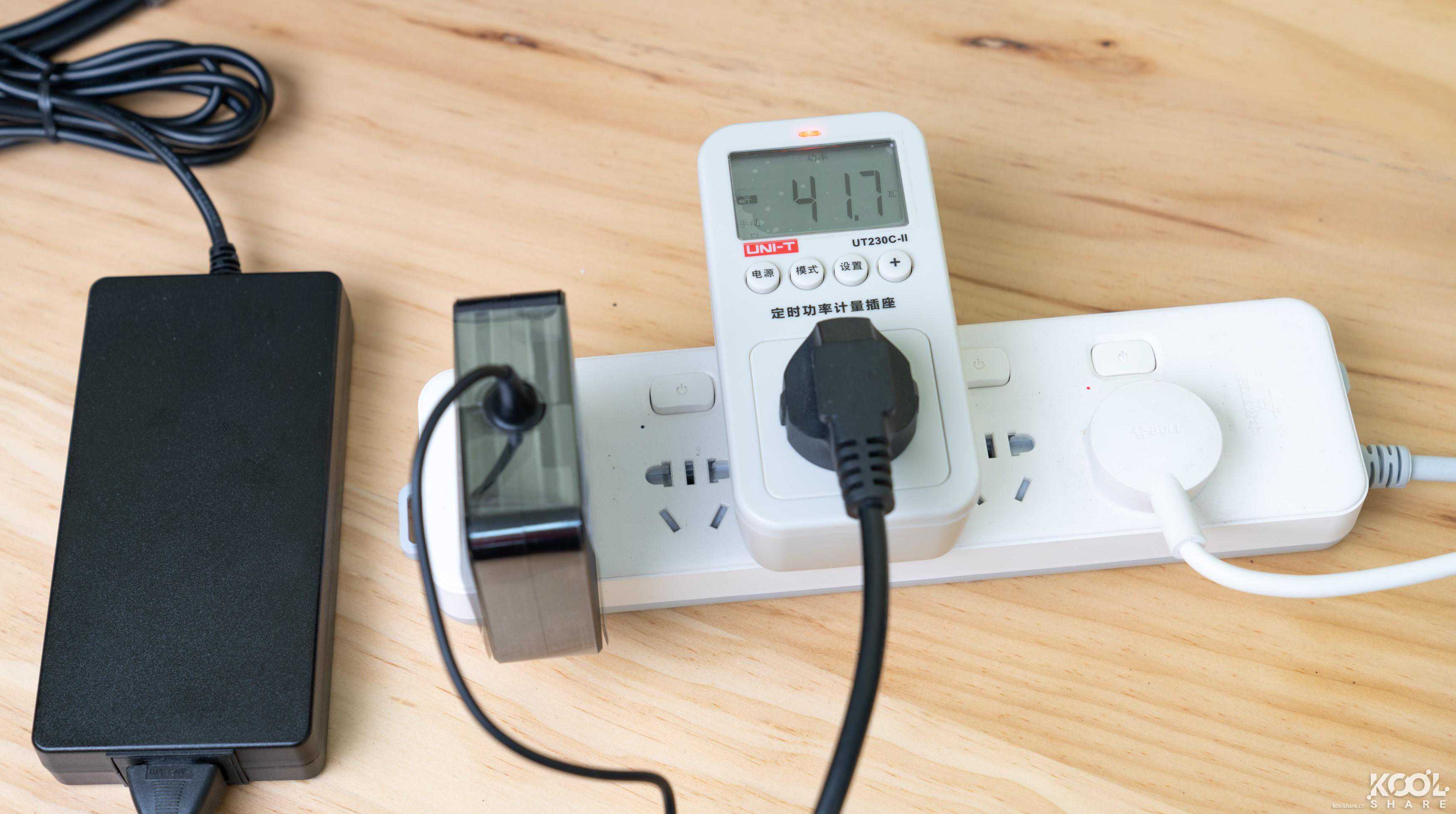

▲QNAPTVS-951N使用5GbELAN口正常运行时功耗为41.7W

▲QNAPTVS-951N使用5GbELAN口上传文档时功耗为44.3W

温度

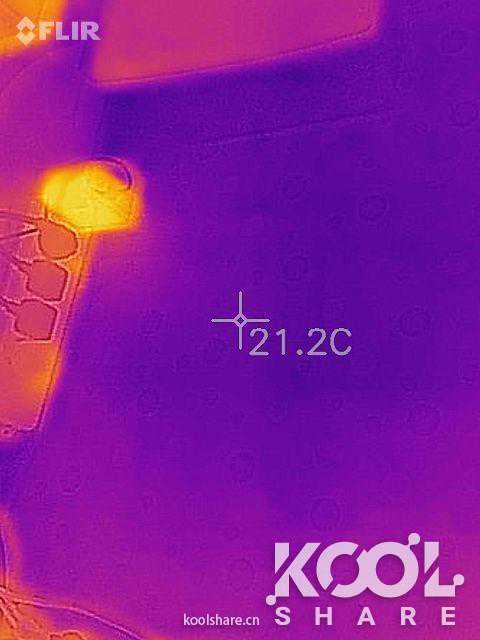

▲环境温度为21.2度左右

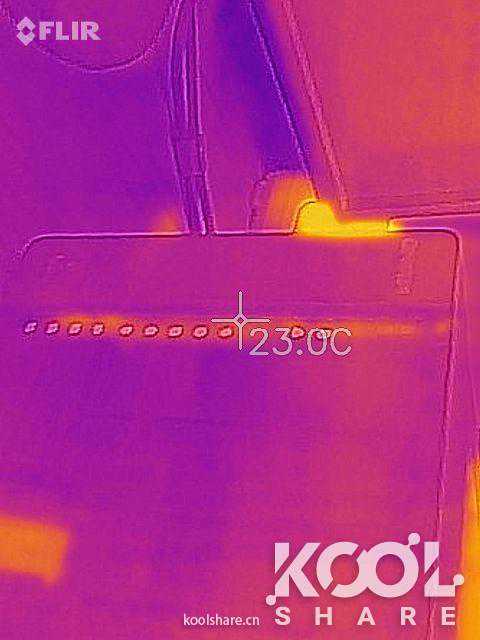

▲前面板指示灯处温度为23度左右

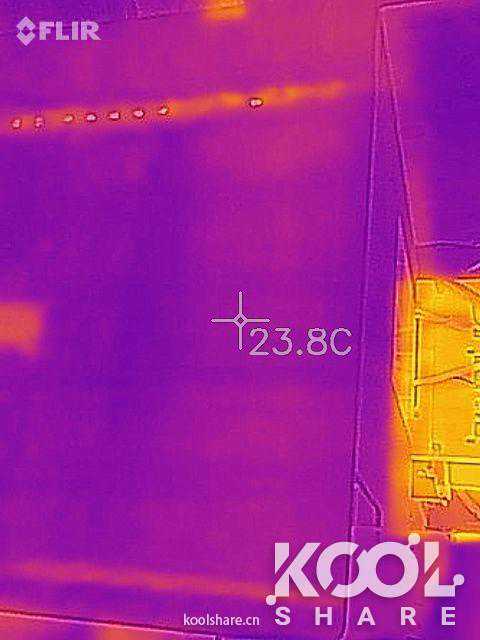

▲硬盘仓表面温度为23.8度左右

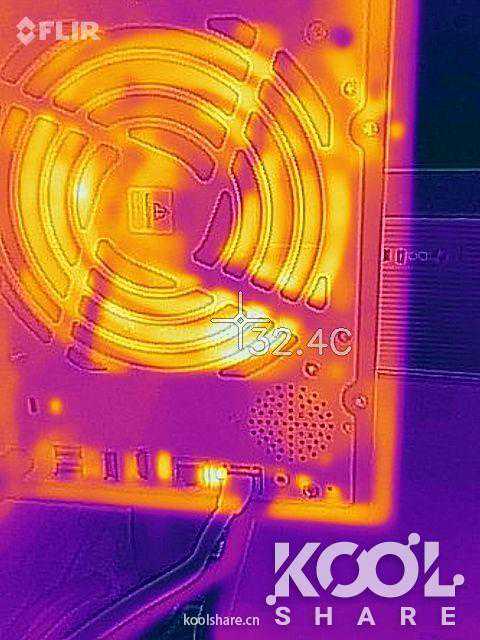

▲背部系统风扇处，温度最高为32.4度左右

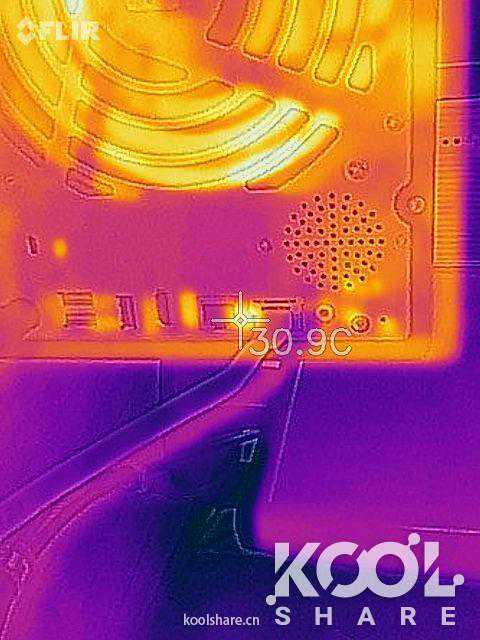

▲5GbE端口温度最高为30.9度左右

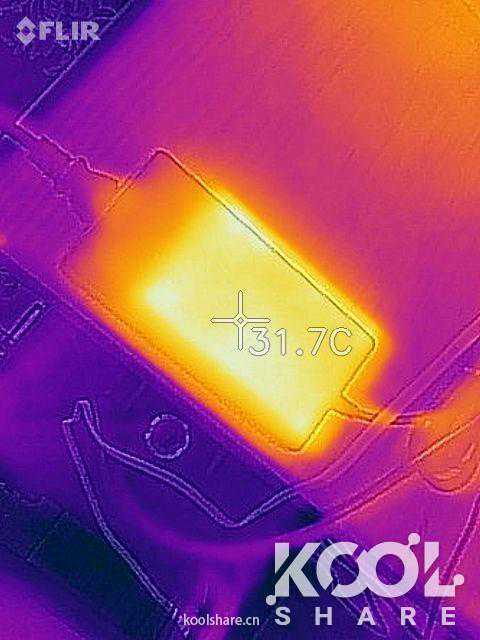

▲此时电源适配器温度在31.7度左右

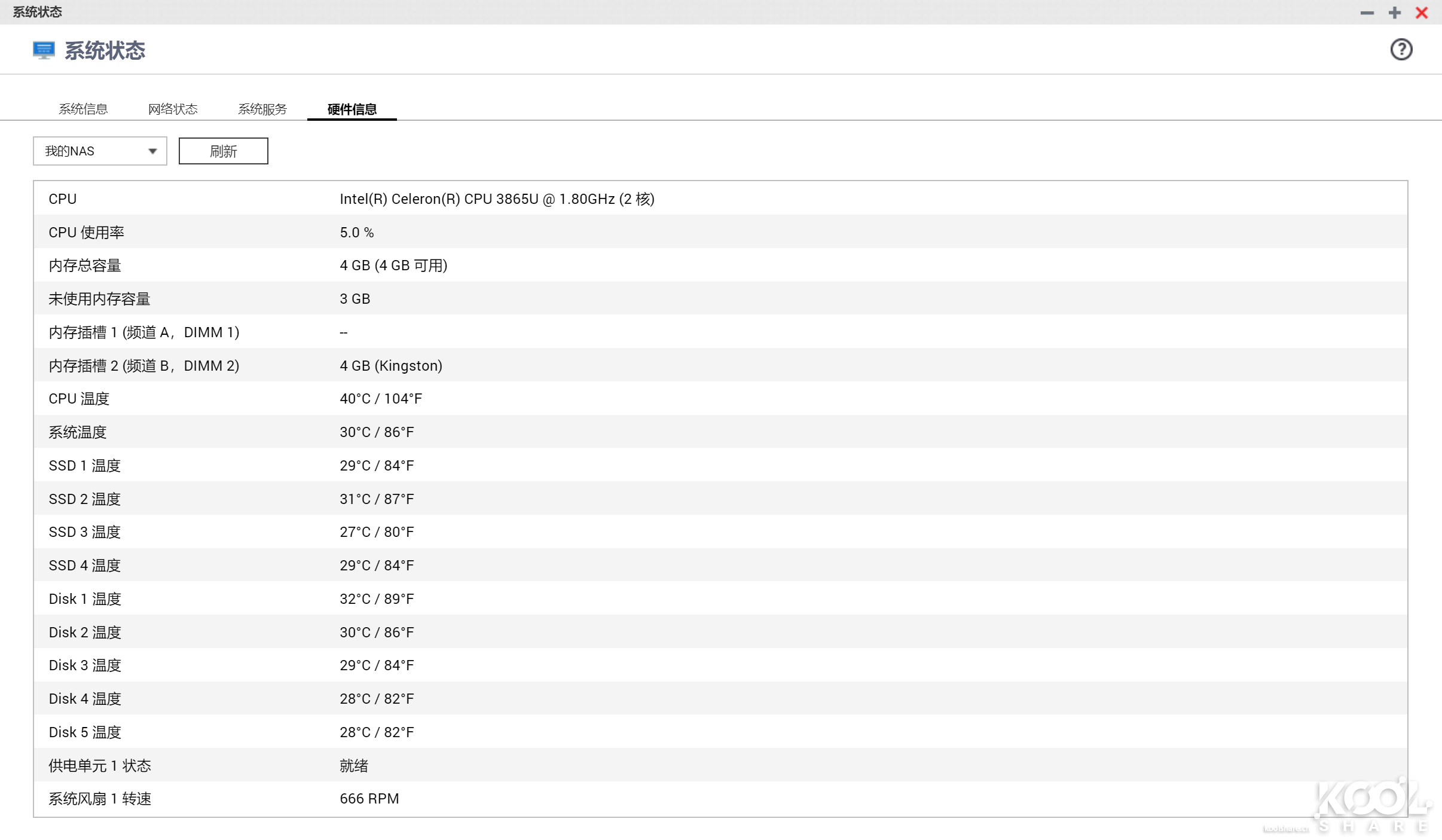

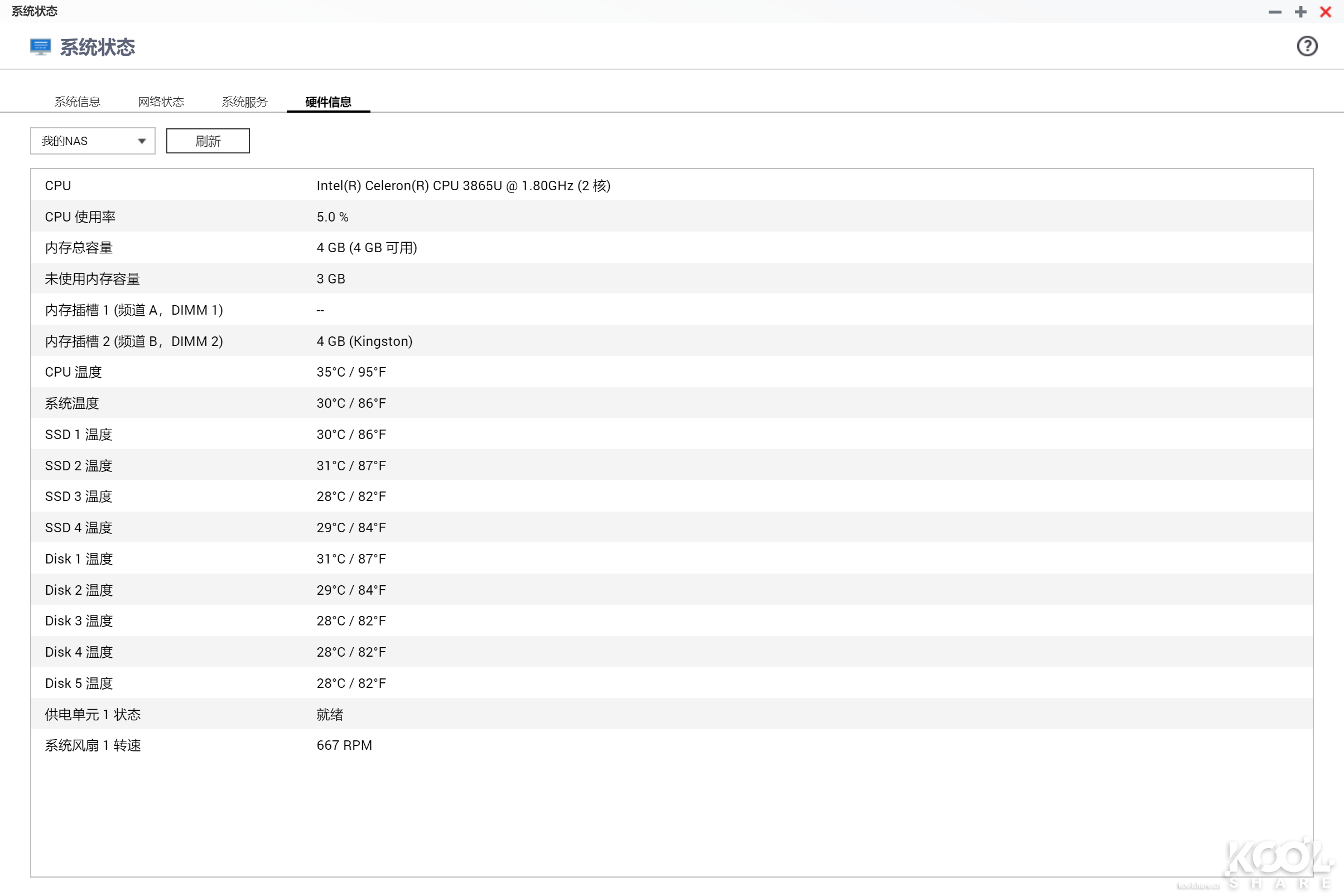

▲最后在NAS中硬件信息可以看到CPU以及各硬盘温度

噪音

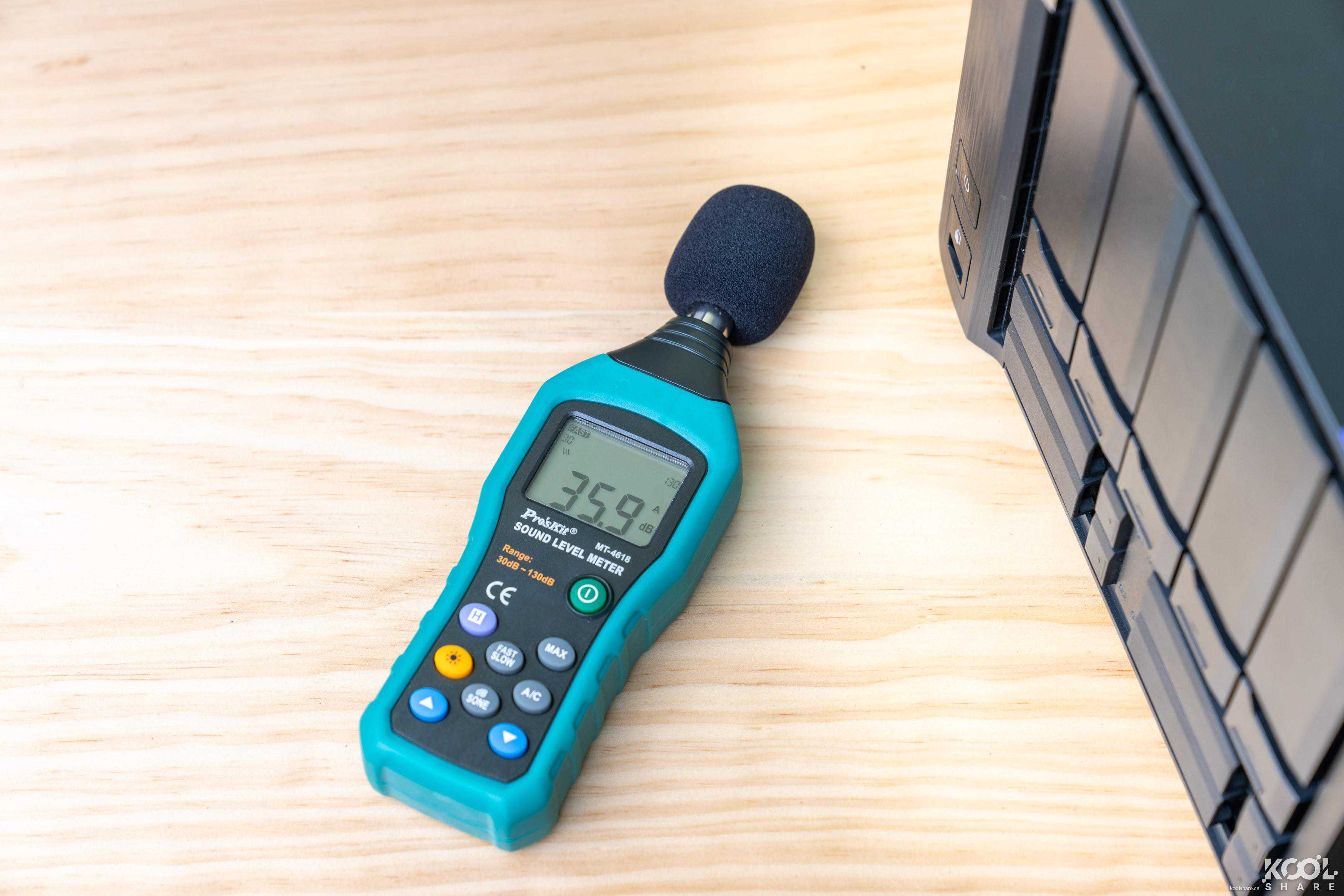

▲环境噪音在35.9dB左右

▲系统风扇转速设为1%时，NAS噪音为39.9dB左右

▲系统风扇转速设为25%时，NAS噪音为42.4dB左右

▲系统风扇转速设为50%时，NAS噪音为46.8dB左右

▲系统风扇转速设为75%时，NAS噪音为48.4dB左右

▲系统风扇转速设为100%时，NAS噪音为52.1dB左右

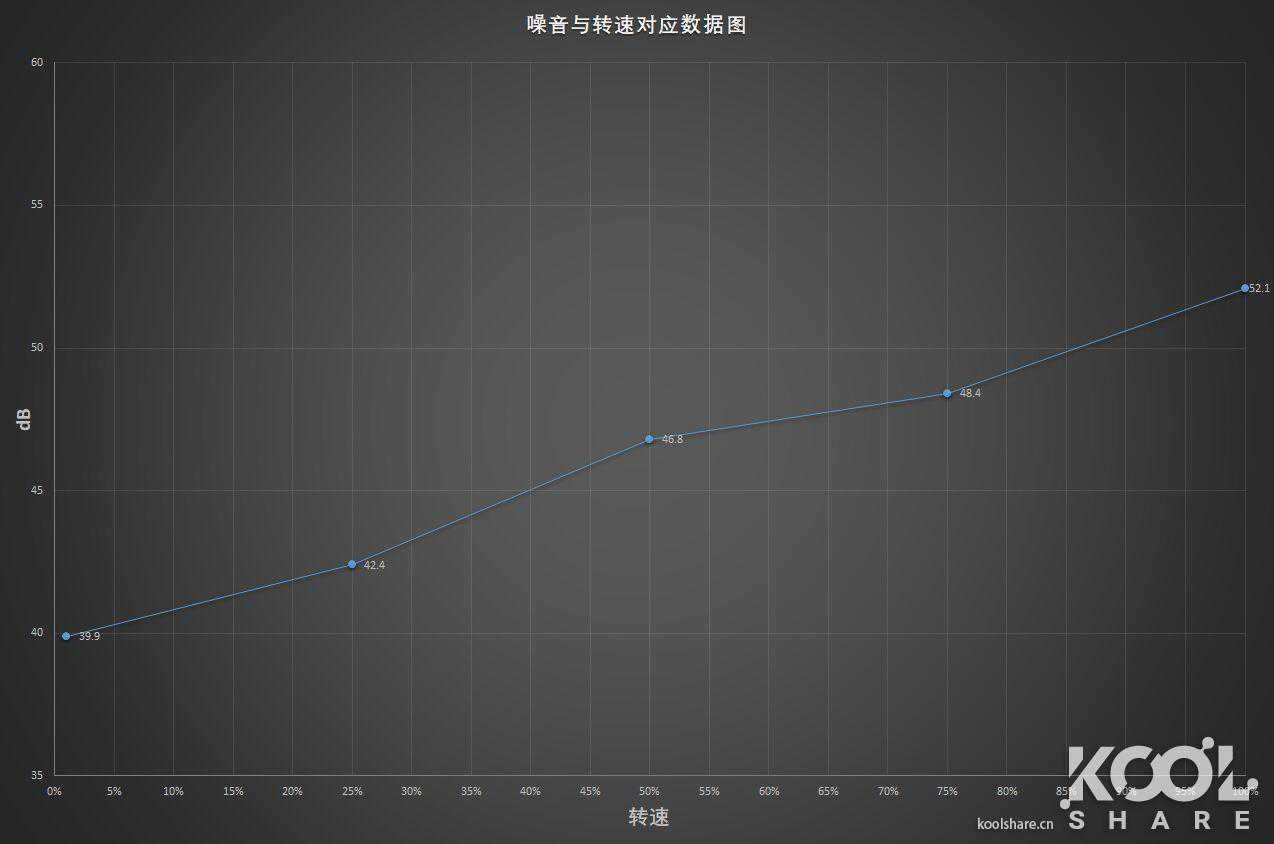

▲图表汇总

▲系统风扇转速设为自动时，NAS的日常噪音为45.2dB左右

总结

从测试结果来看，无论是噪音，温度还是功耗，QNAPTVS-951N都控制的很好。TVS-951N小巧的机身体积蕴藏着巨大的能量，它的高速传输速度，非常适合重度大文件分享的用户。对于预算不是很充足的家庭和中小型企业用户，想要体验效率备份、高延展性云端存储网关服务。又或者是观看4K影片与HDMI输出等功能，不妨考虑一下QNAPTVS-951N
