塑料原材料基础—PA系列(PA46)

哈喽，前面我们介绍的是常见的普通尼龙PA6与PA66，那么接下来我们继续了解尼龙家族的其他成员吧。

高温尼龙一共分为三种：

1、脂肪族尼龙——PA46

2、半芳香尼龙PPA（PA4T、PA6T、PA9T、PA10T等）。

3、其他高温尼龙（全芳香尼龙、脂环族尼龙）

高温尼龙，顾名思义就是耐高温的尼龙，它比普通尼龙更加耐高温，接下来我们先介绍一下PA46。

前面我们了解到了尼龙的命名方法，大家这里能够通过PA46这个名字分析处来PA46是由什么单体聚合而成的吗？

想必大家都已经猜出来了吧，PA46是由丁二胺和己二酸缩聚而成的，与PA66不同的是：PA66是由己二胺和己二酸聚合而成的。

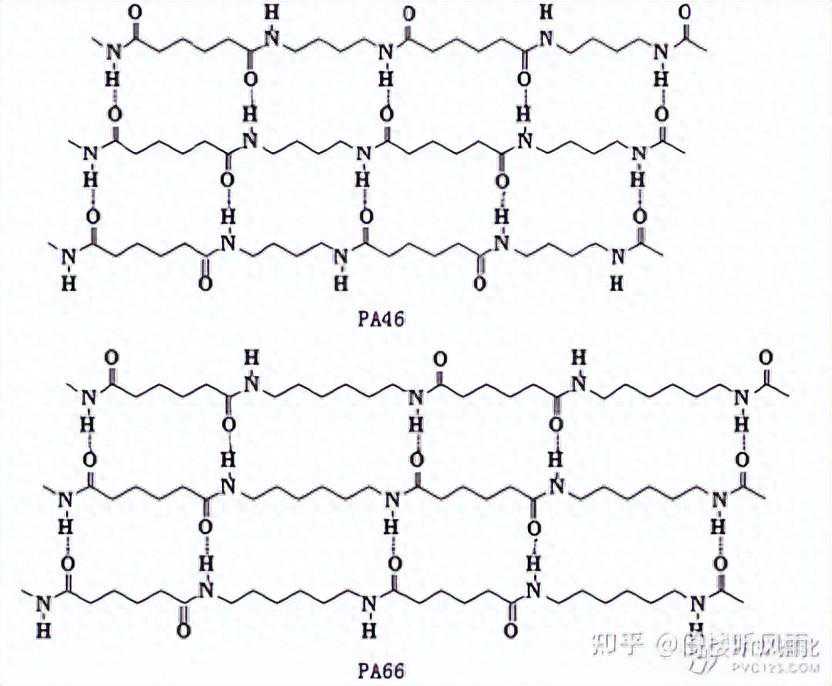

聚酰胺46(PA46)是荷兰DSM公司的专利产品，商品名为Stanyl。PA46是一种耐热聚酰胺，已经越来越广泛地被应用于汽车工业、电子电器工业和许多其它各种工程用途。PA46是由丁二胺与已二酸缩聚而得的脂肪族聚酰胺。尽管PA46与PA66在分子结构上很相似，但同一长度的分子链上，PA46有更多的酰胺基团(见下图)，更加规整对称的链结构，更易结晶，从而有更高的熔点(295℃)，更高的结晶度，更快的结晶速率。PA46的结晶度大约为70%，远大于PA66的结晶度(50%)，加之分子链间有更加密集的氢键网络，使其有很高的热变形温度，未增强时为190℃，而经玻璃纤维增强后可达290℃。

PA46不仅在通常环境温度下，有高的机械强度与刚性、耐疲劳性、突出的耐蠕变性，并且在高温环境中能保持这些特性。与此同时，PA46又不失塑料的其它各种优点，如耐腐蚀、轻量化、减震、消音、电绝缘、易成型加工等。这些特征使PA46与PA6、PA66等其它工程塑料相比，有很大的技术优势。

它在通用工程塑料与特种工程塑料（如LCP、PPS、PEEK等）之间架起了桥梁。事实上，PA46通常被用来替代特种工程塑料。由于PA46的高耐热性、高温下的高刚性、低蠕变性，使其在价格/性能比方面，可与PPS、PEI、PES、LCP等特种工程塑料相媲美。

由于PA46的高耐热性，使其能耐受高达280℃的回流焊接温度，并保持尺寸稳定性。这对于新的无铅焊接技术的特别重要的。而LCP通常被指定用来成型经受此场合的部件，但LCP的成本远远大于PA46。

像所有的聚酰胺一样，PA46可逆地从环境中吸收水分，直至达到平衡。未经玻璃纤维增强的PA46在23℃/50%RH条件下平衡吸湿量为3.7%，而经玻璃纤维增强的PA46在23℃/50%RH条件下平衡吸湿量为2.6%。由于吸湿，制品尺寸会发生变化。这在模具设计时应予考虑。

此外，也可利用这一特性，对制品进行状态调节，一方面缩短达到平衡吸湿的时间，另一方面吸湿后的PA46会有较好的韧性。通常按ISO1110(1987)方法，在70℃/62RH%条件下进行状态调节，也可将制件浸入50-80℃的水中，使其加快吸湿过程。

原材料的吸湿会对PA46的成型加工造成严重影响。在高温或长时间停留情况下，湿物料会引起水解降解，导致分子量下降，故物料在贮存时要防潮，成型前要进行预干燥，将水分含量降至0.05%以下。

由于PA46的熔点高达295℃，故加工温度较高。注射成型时，对标准级，熔体温度控制在305-320℃，模具温度控制在80-120℃。为了优化加工条件，必须注意加工PA46时温度的上下限与停留时间限制。

2、特性：

--优点：高耐热，在高温状态下保持良好的机械性能、自润滑、耐化学耐油耐油脂、可改性阻燃。

--缺点：易被强酸腐蚀、吸收极性溶剂（如水、乙醇、甘油、丙二醇等）。

PA46各种温度：

S熔点：295℃

S热变性温度（1.8MPa）：190℃（纯料）

290℃（30%GF增强）

S玻璃化转变温度：75℃

S长期使用温度：Elec150℃，Imp115℃，Str130℃（纯料）

Elec140℃，Imp140℃，Str140℃（30%GF增强）通常认为可以达到160℃

S注塑温度：300～320℃

S模具温度：80～120℃

S预干燥：除湿干燥机（露点值-30℃~-40℃）80℃*4~8hrs

大家在注塑生产过程中如果遇到什么问题，欢迎大家留言讨论。

大家在注塑生产过程中如果遇到什么问题，欢迎大家留言讨论。

大家在注塑生产过程中如果遇到什么问题，欢迎大家留言讨论。
