QNAP 威联通 TS-932PX 九盘位 NAS 网络存储 开箱评测

前言

之前我们评测过QNAP的TS-932X（评测链接），它兼备了SSD快取技术和10G网络接口，将NAS的性能推向了一个新的高度。今天来到Koolshare评测室的是它的继任机型TS-932PX（官网链接），TS-932PX内置2个10GbESFP+与2个2.5GbE网络端口，让工作团队文件存取与分享更加迅速和高效

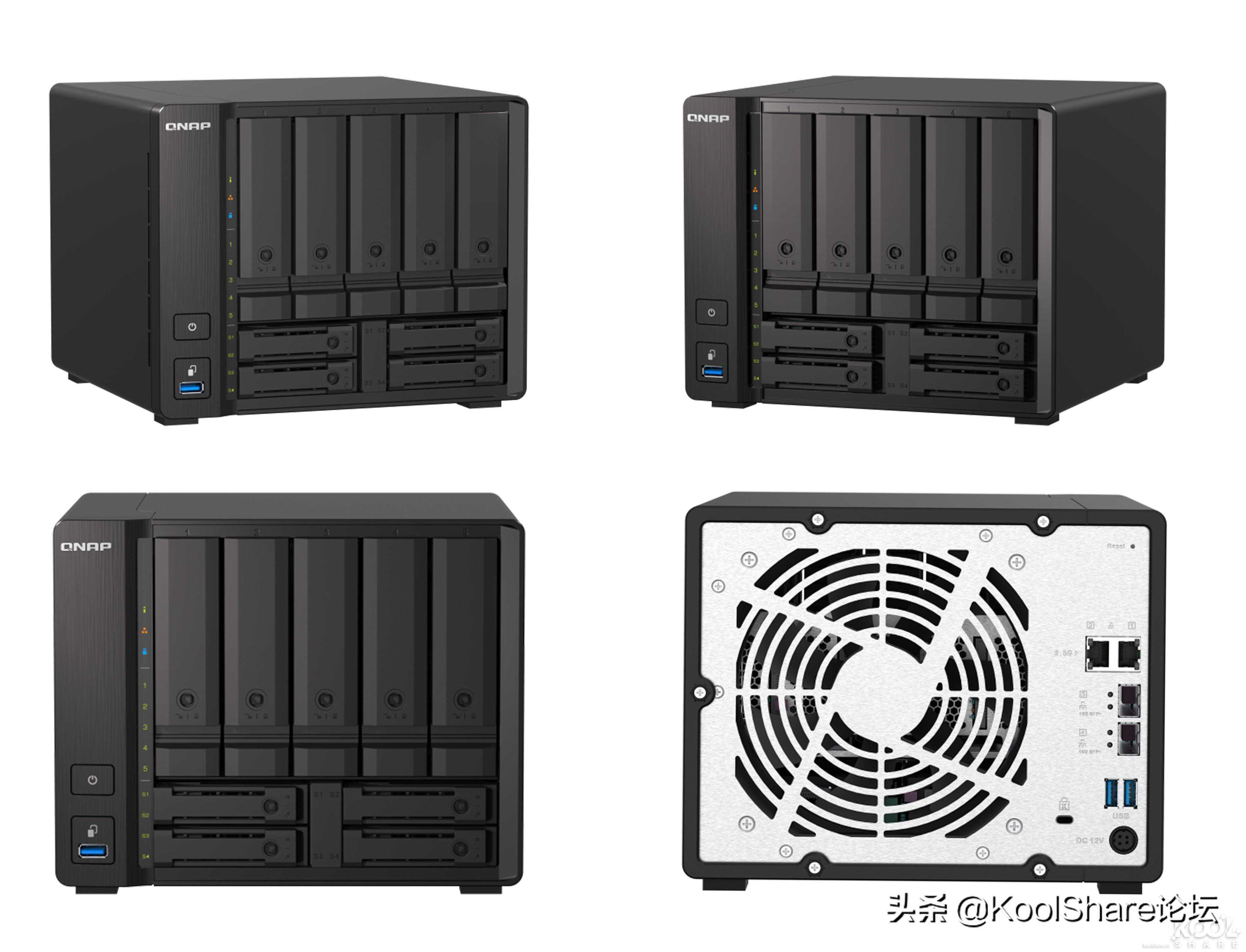

▲TS-932PX搭载四核心1.7GHzCPU，仅占传统5-bayNAS体积，却有9-bayNAS容量，具备5个3.5寸/2.5寸SATA6Gb/s硬盘槽和4个2.5寸SATA6Gb/sSSD硬盘槽

▲产品规格


开箱

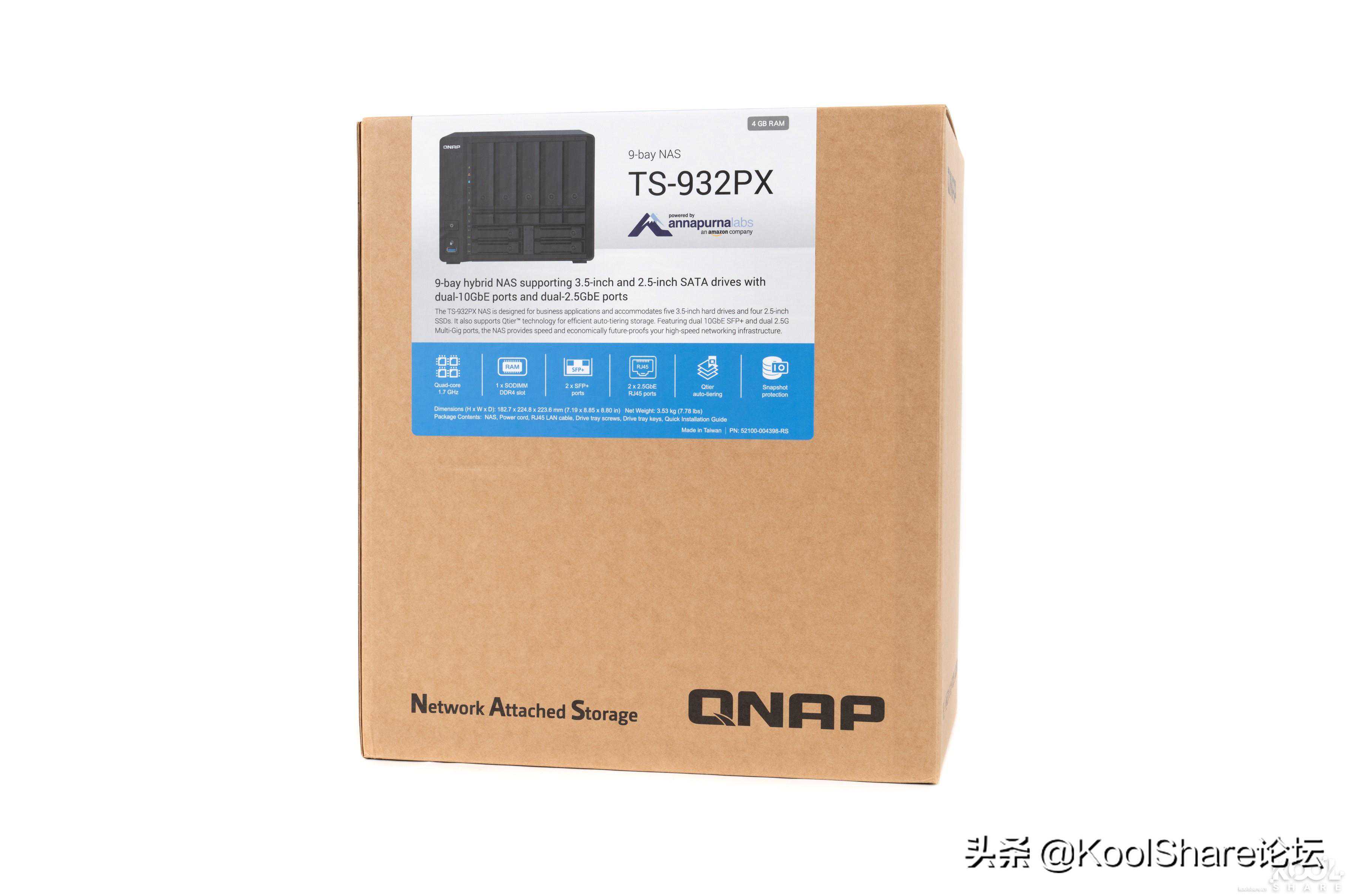

▲TS-932X采用牛皮纸盒子包装，QNAP一贯的风格。正面张贴了NAS的型号和规格

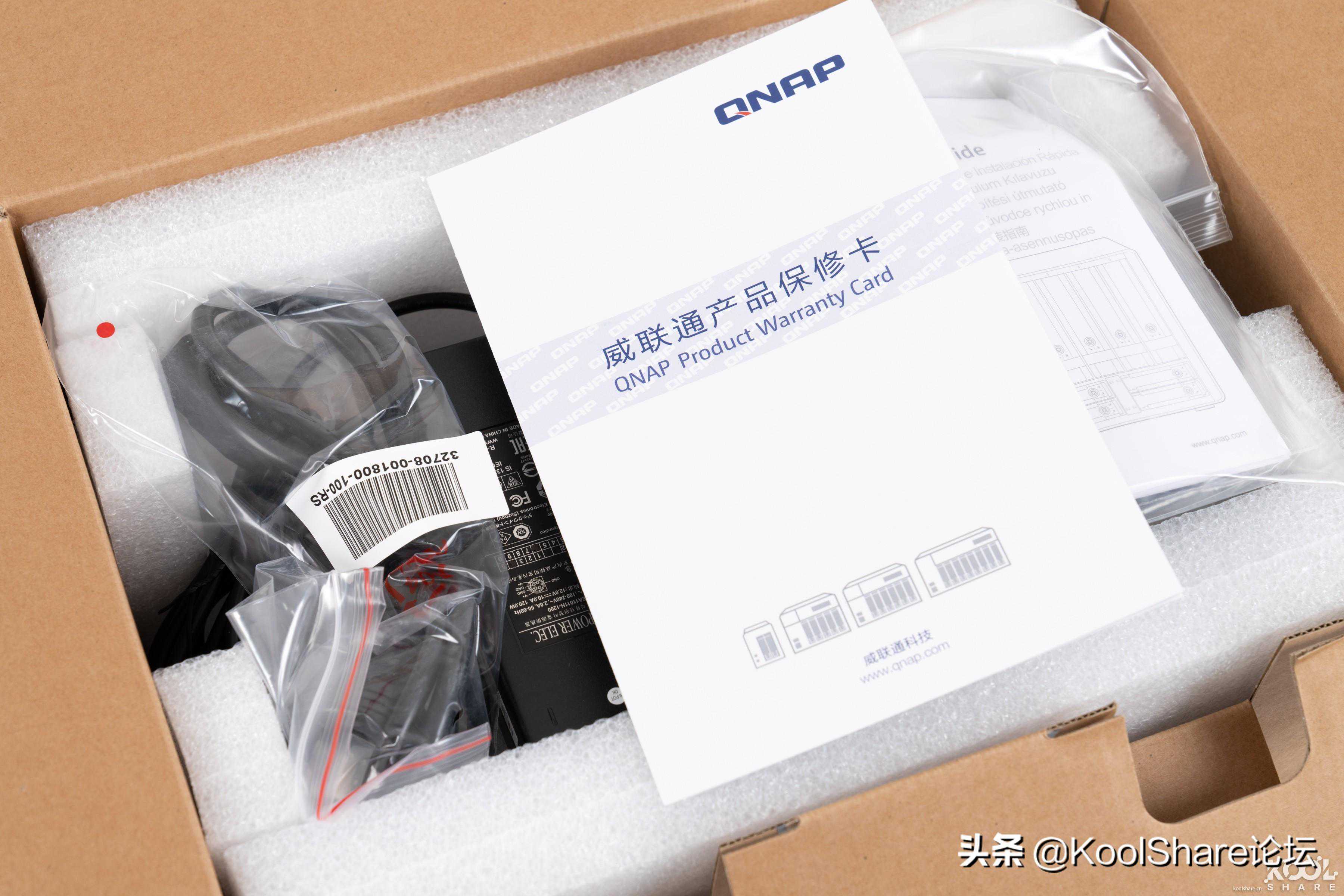

▲打开包装盒，上层是附件和说明书

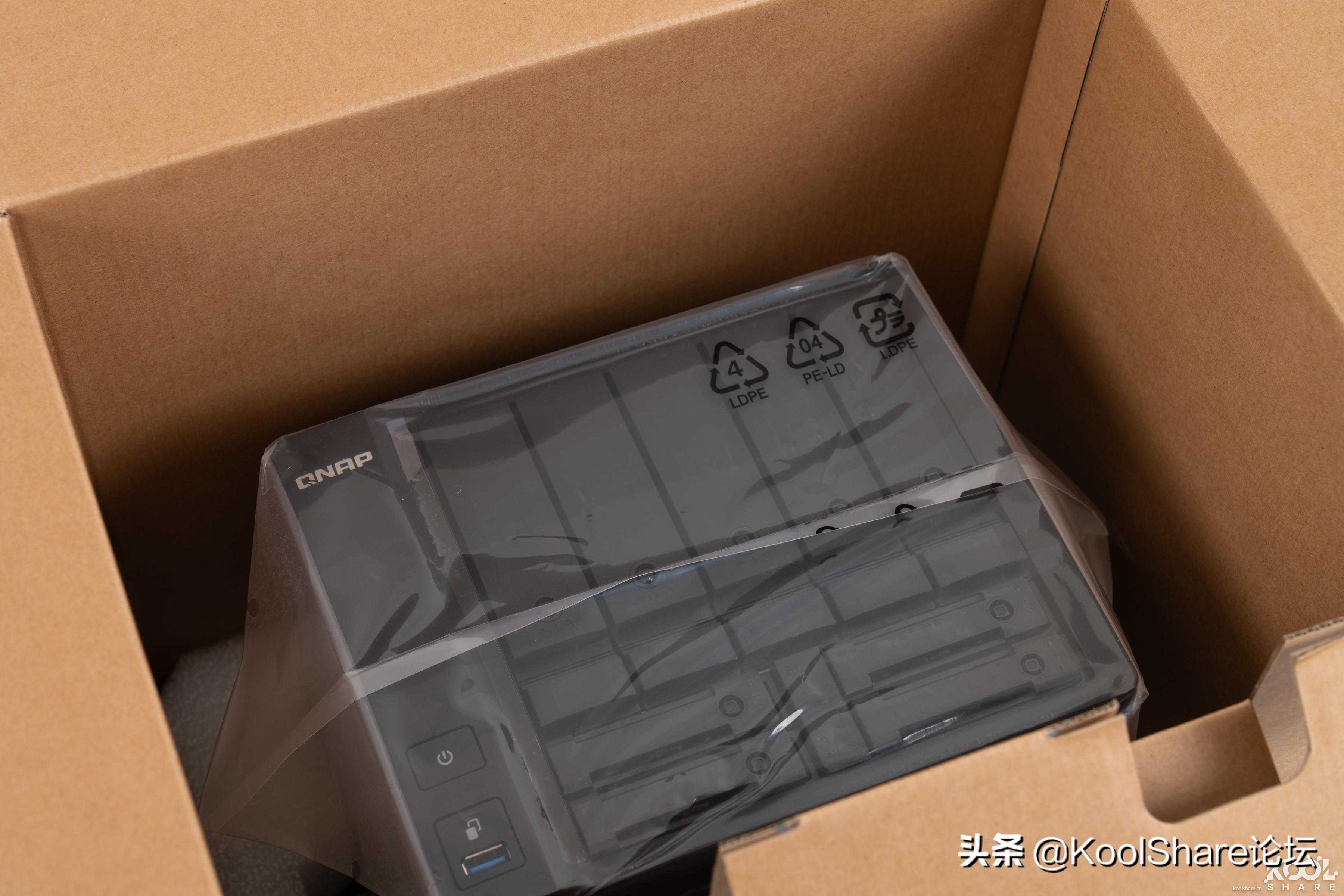

▲下层则是被塑料袋包裹的TS-932XNAS本体

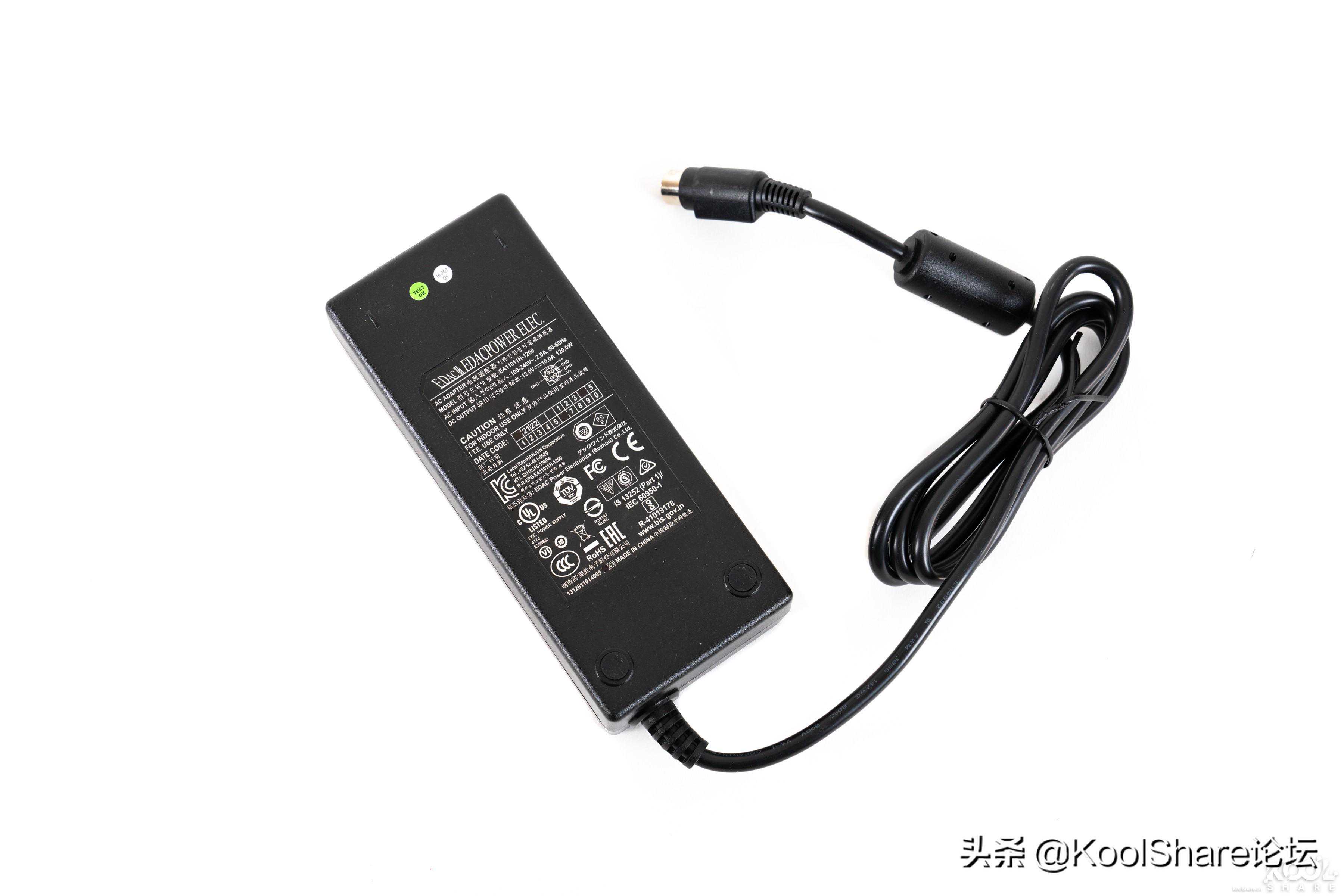

▲电源适配器采用12V20A的输出规格

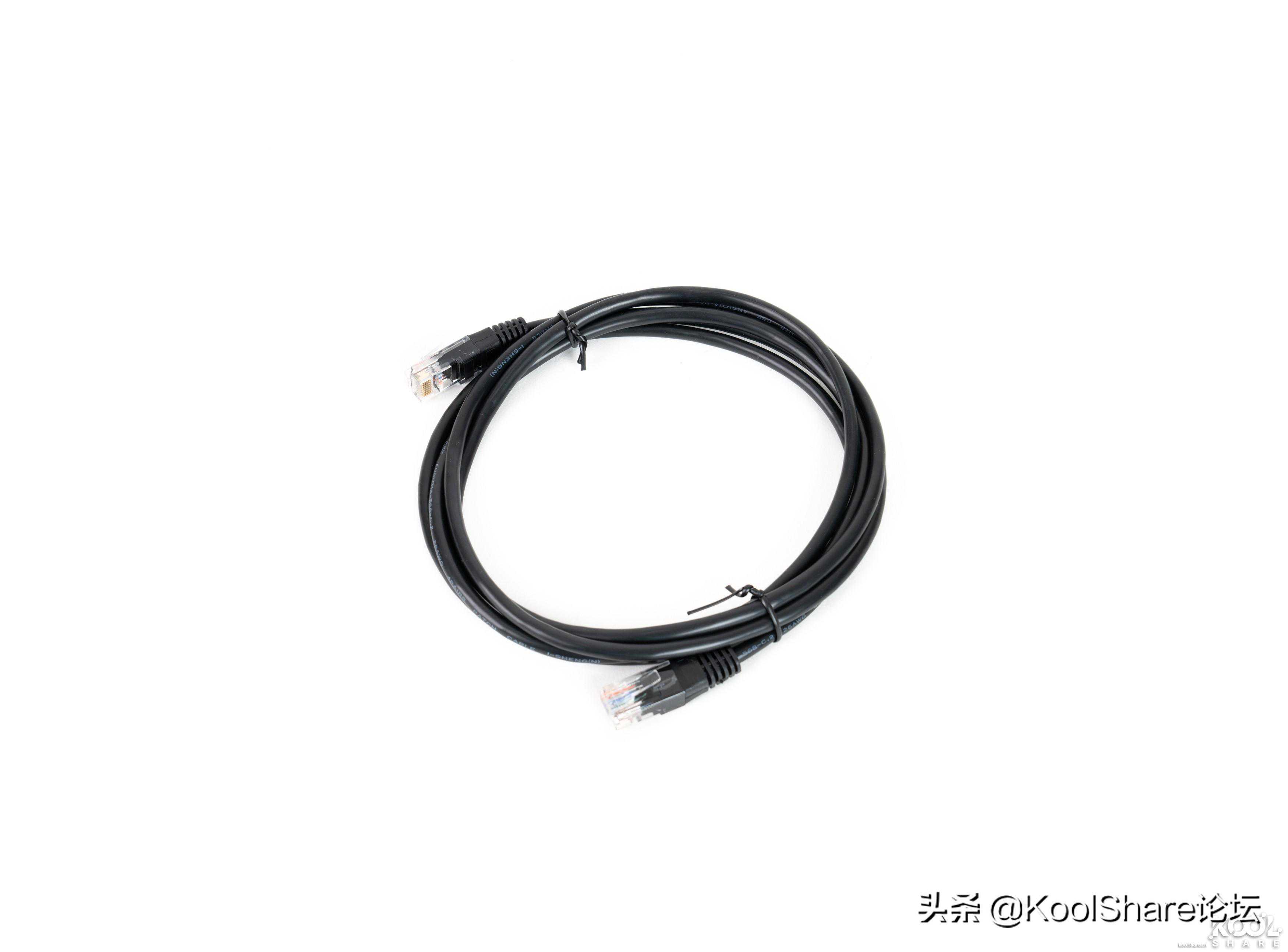

▲黑色超五类非屏蔽网线一根

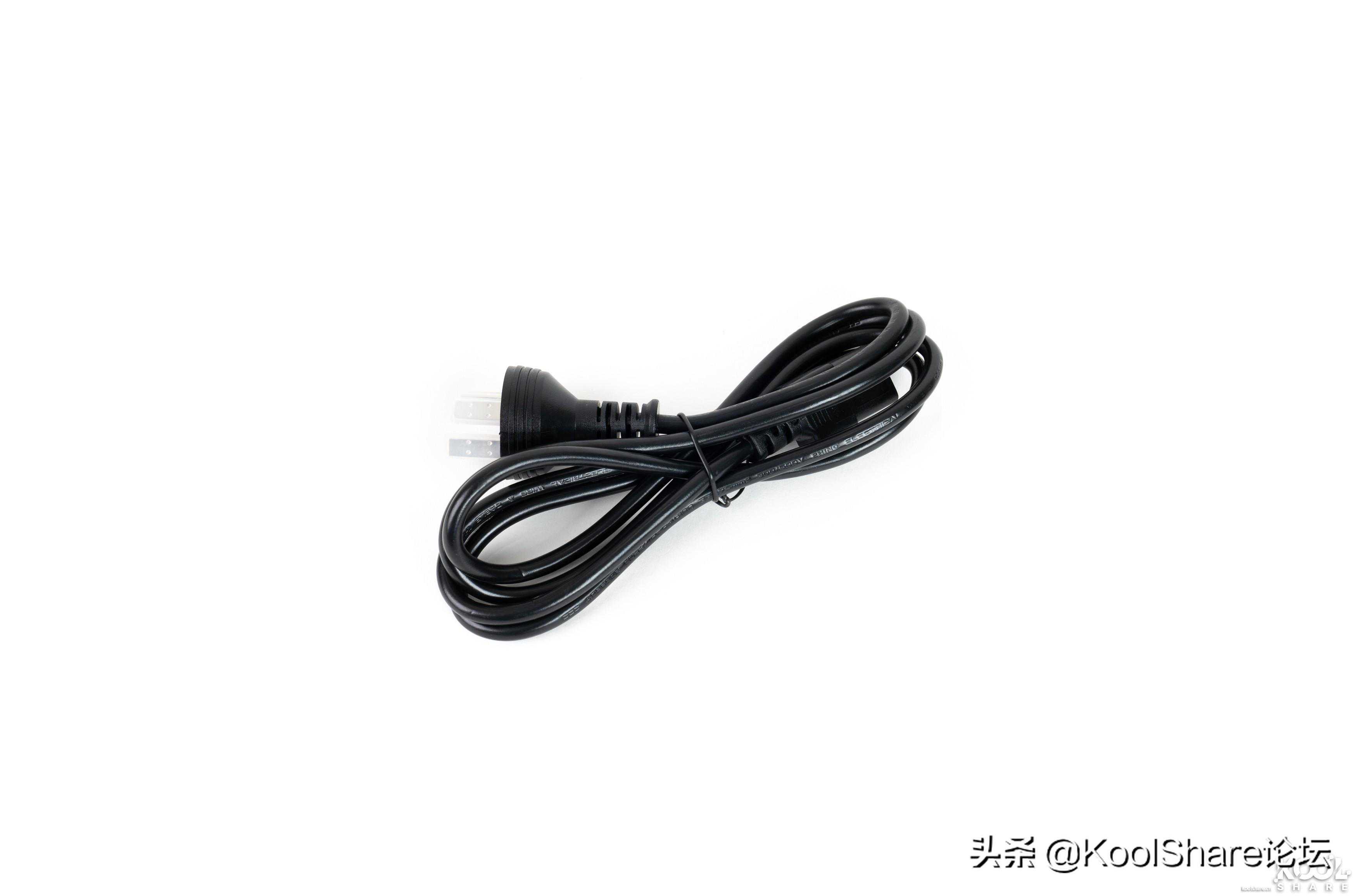

▲电源线一根

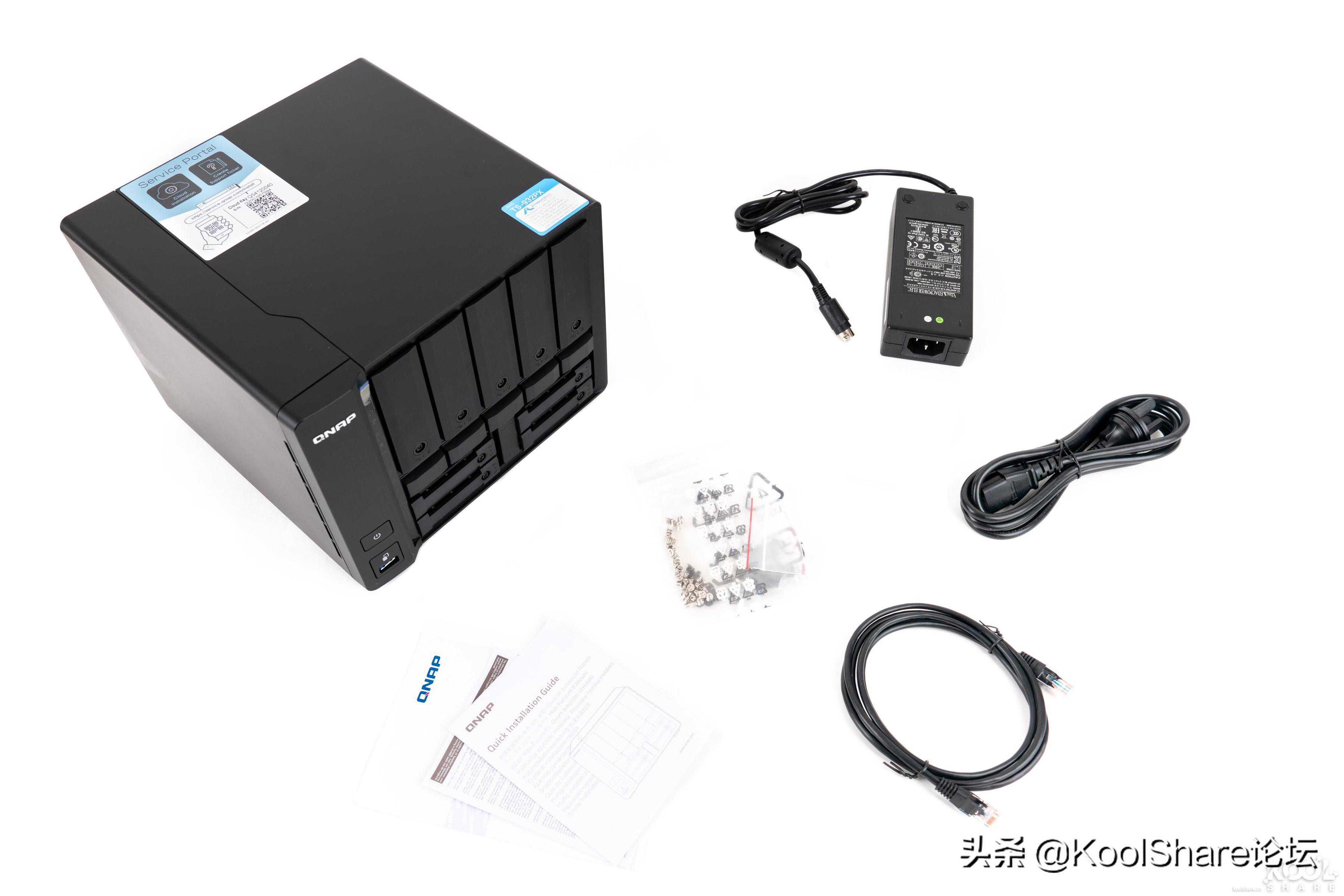

▲全家福一张。分别是TS-932XNAS、PWR-ADAPTER-120W-A01电源适配器、电源线一根、网线一根、快速安装手册、32颗十字螺丝(适合3.5寸硬盘)、24颗十字螺丝(适合2.5寸硬盘)、2个硬盘槽钥匙


外观

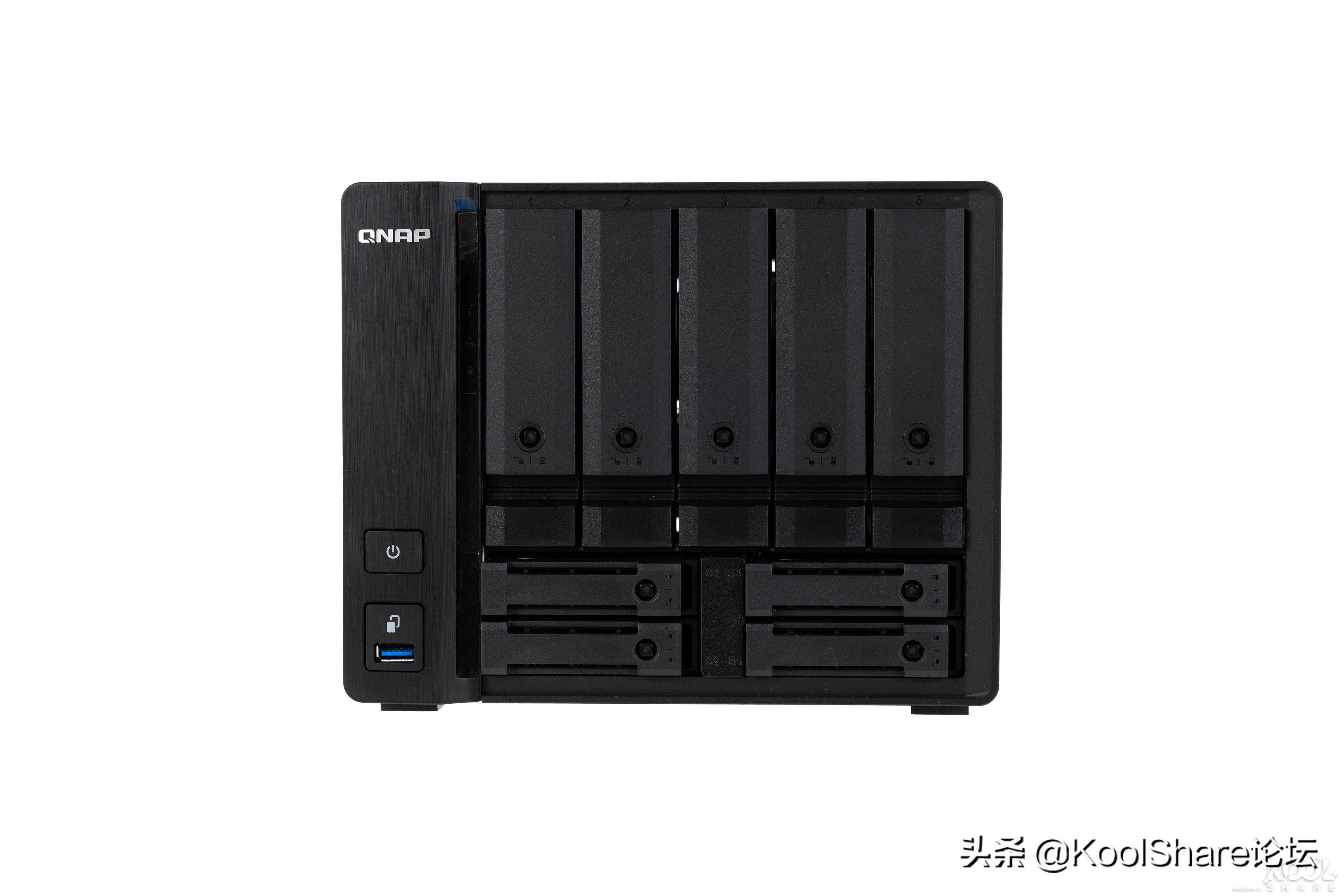

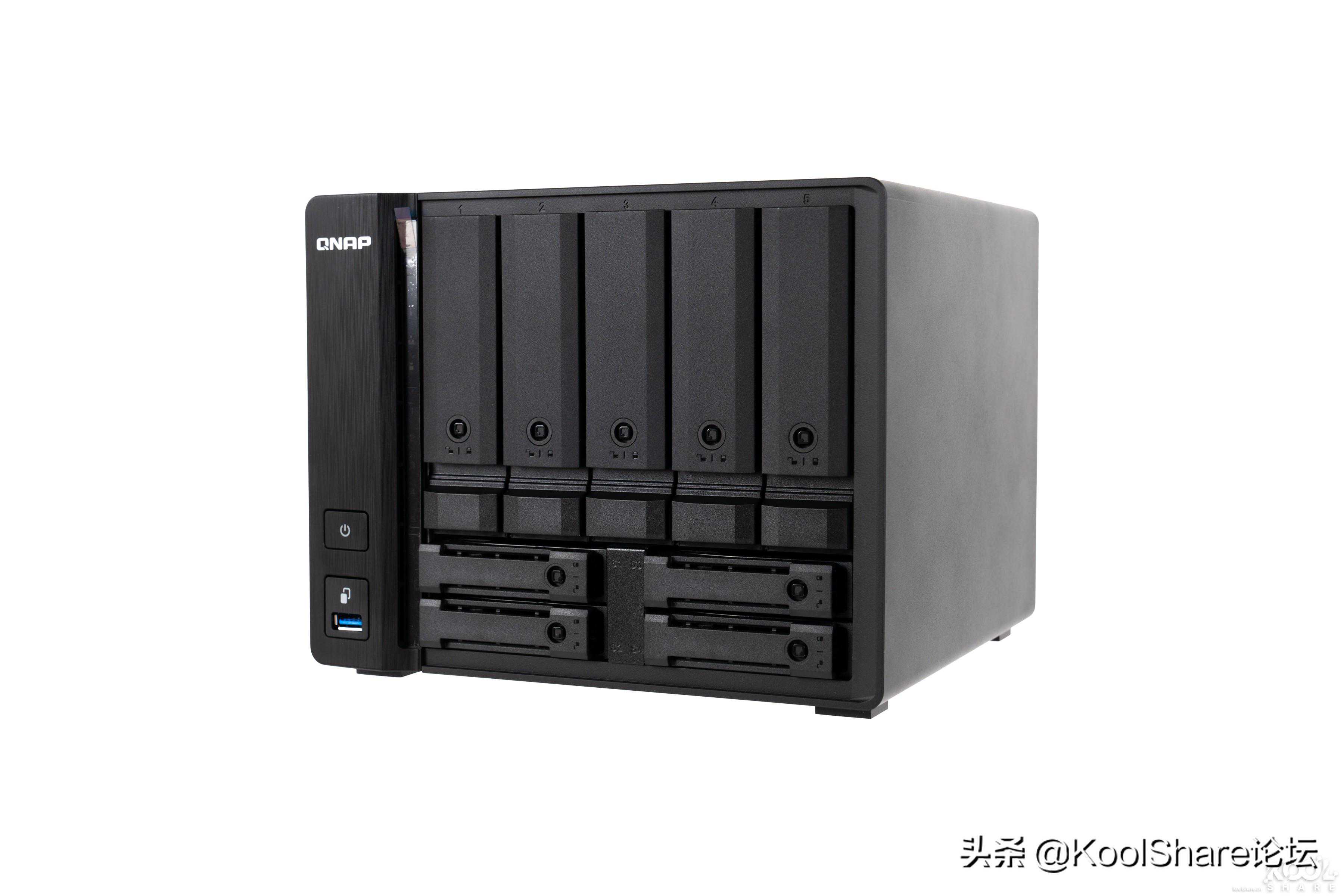

▲TS-932X正面有9个盘位，5个3.5寸硬盘位和4个2.5寸硬盘槽，每个硬盘槽都带有锁止旋钮，可以使用附赠的硬盘槽钥匙对其进行操作。NAS尺寸（高x宽x深）为182.7×224.6×224.1mm

▲左侧从上往下分别是电源按钮，复制按钮和一个接口。使用时，将U盘插入接口，再按一下复制按钮，就可以将U盘中的数据上传到NAS中，非常方便

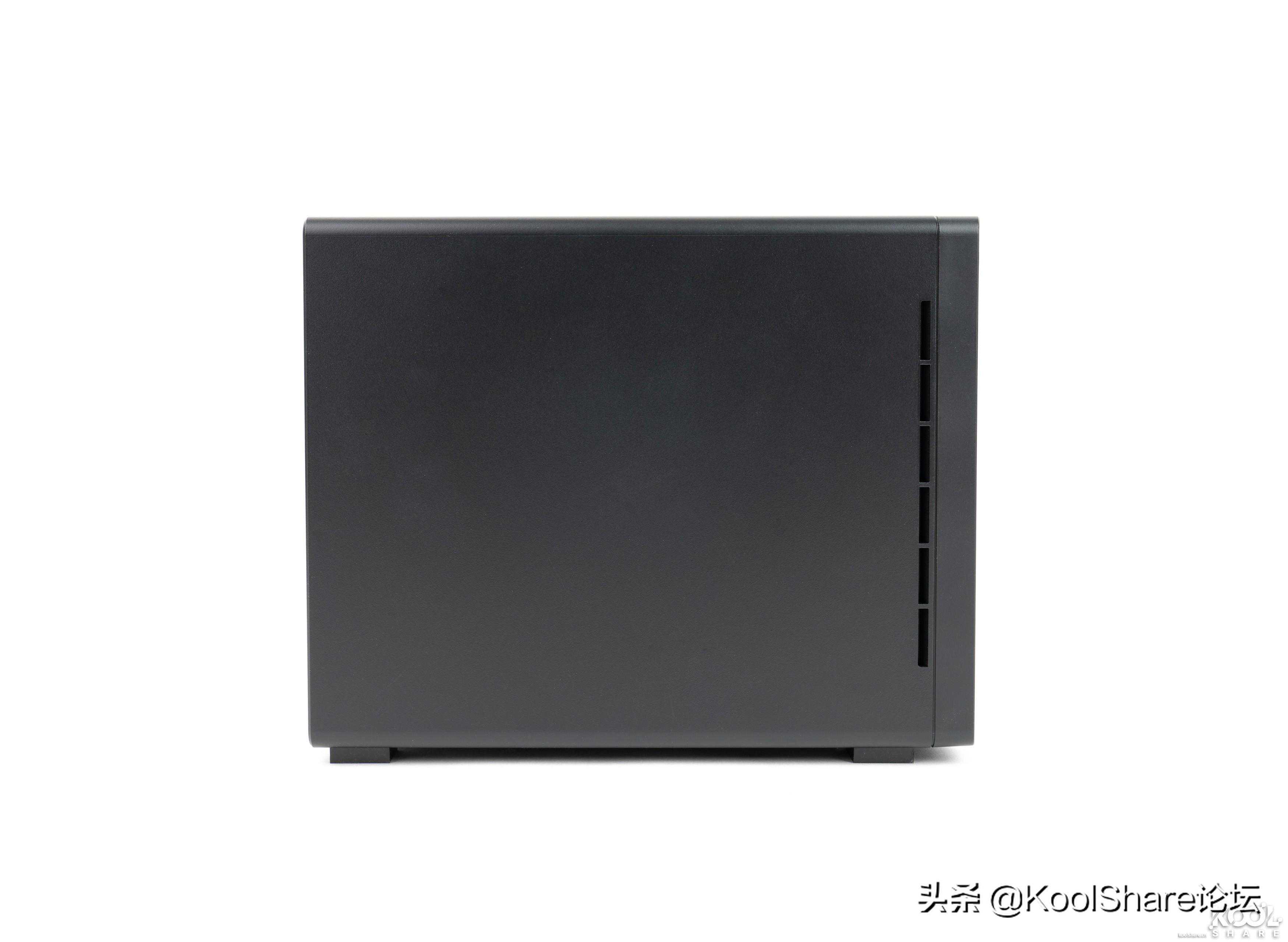

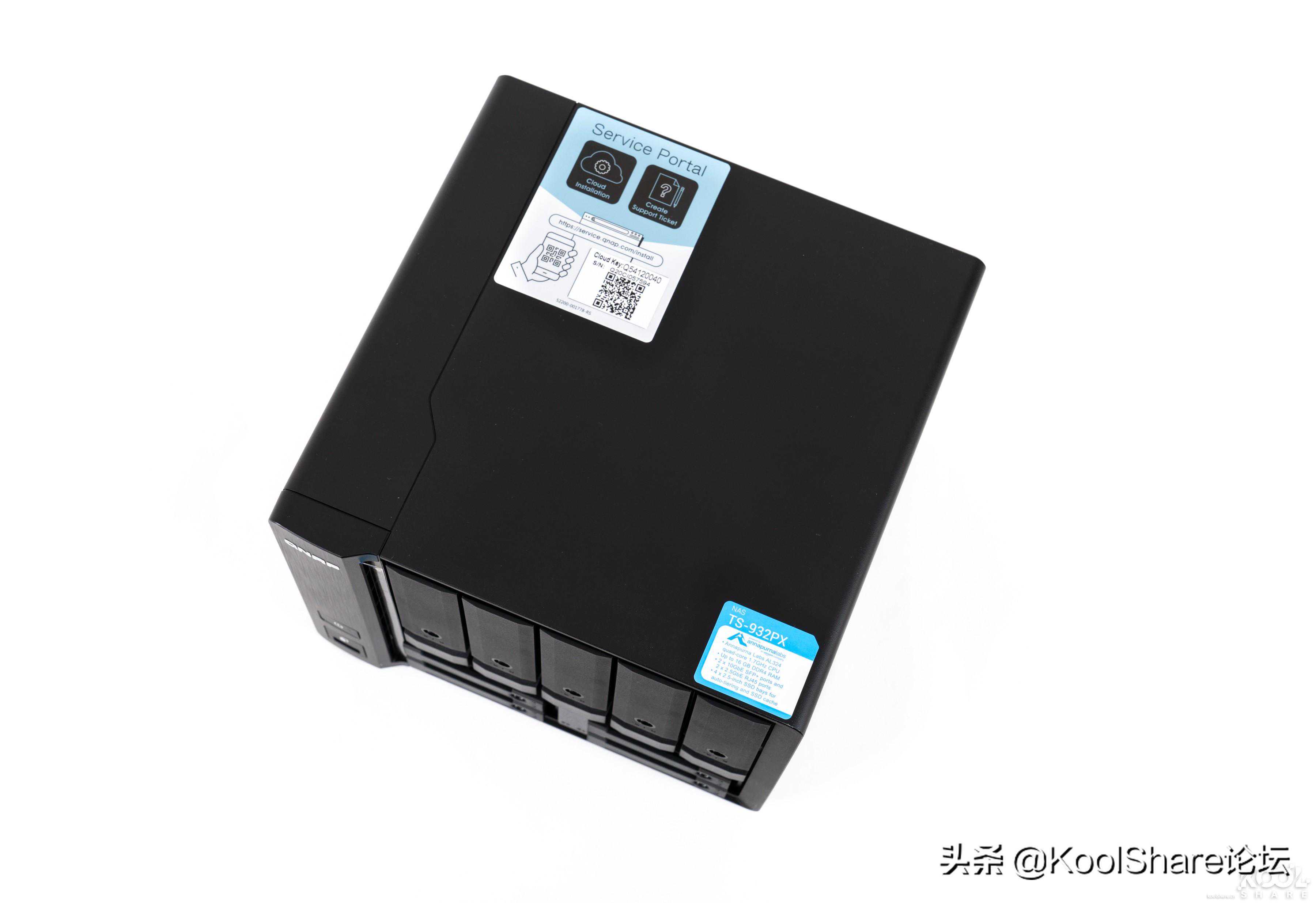

▲侧面和底部留有散热孔，有利于NAS的散热

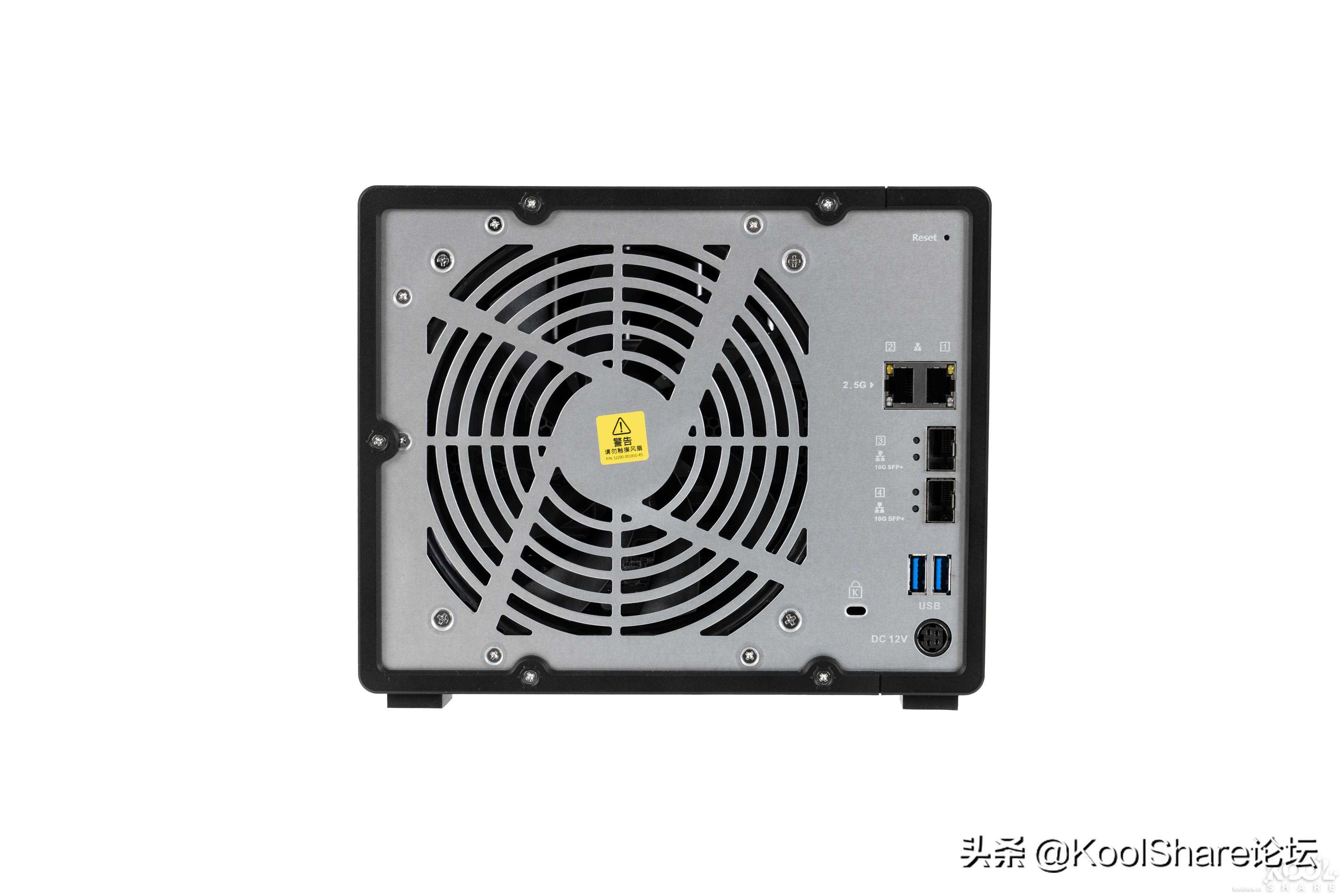

▲背部IO接口一览

A.重置按钮
风扇
端口x2
+端口x2
端口
F.电源输入插孔
安全锁孔


拆解

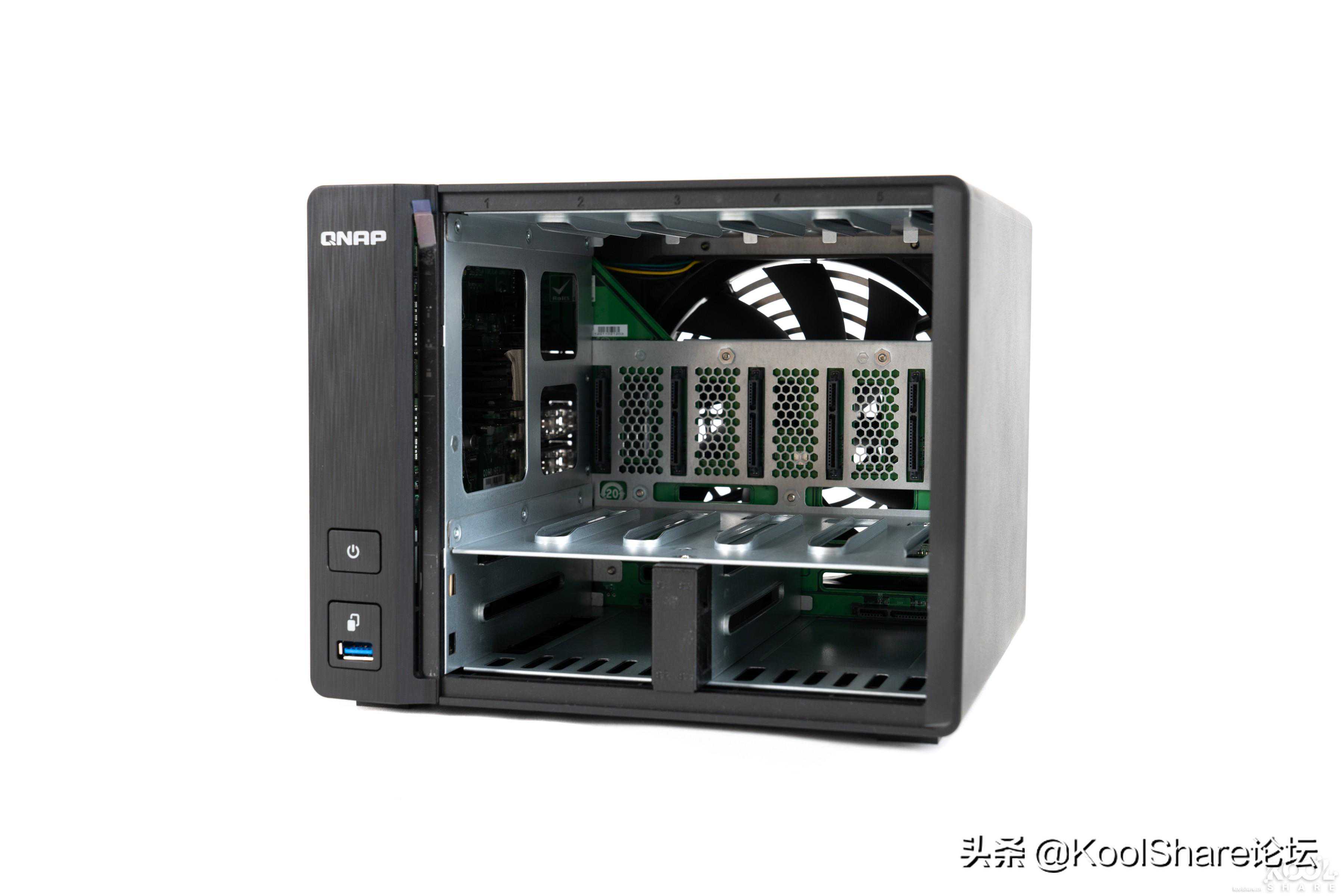

▲拿掉9块硬盘槽

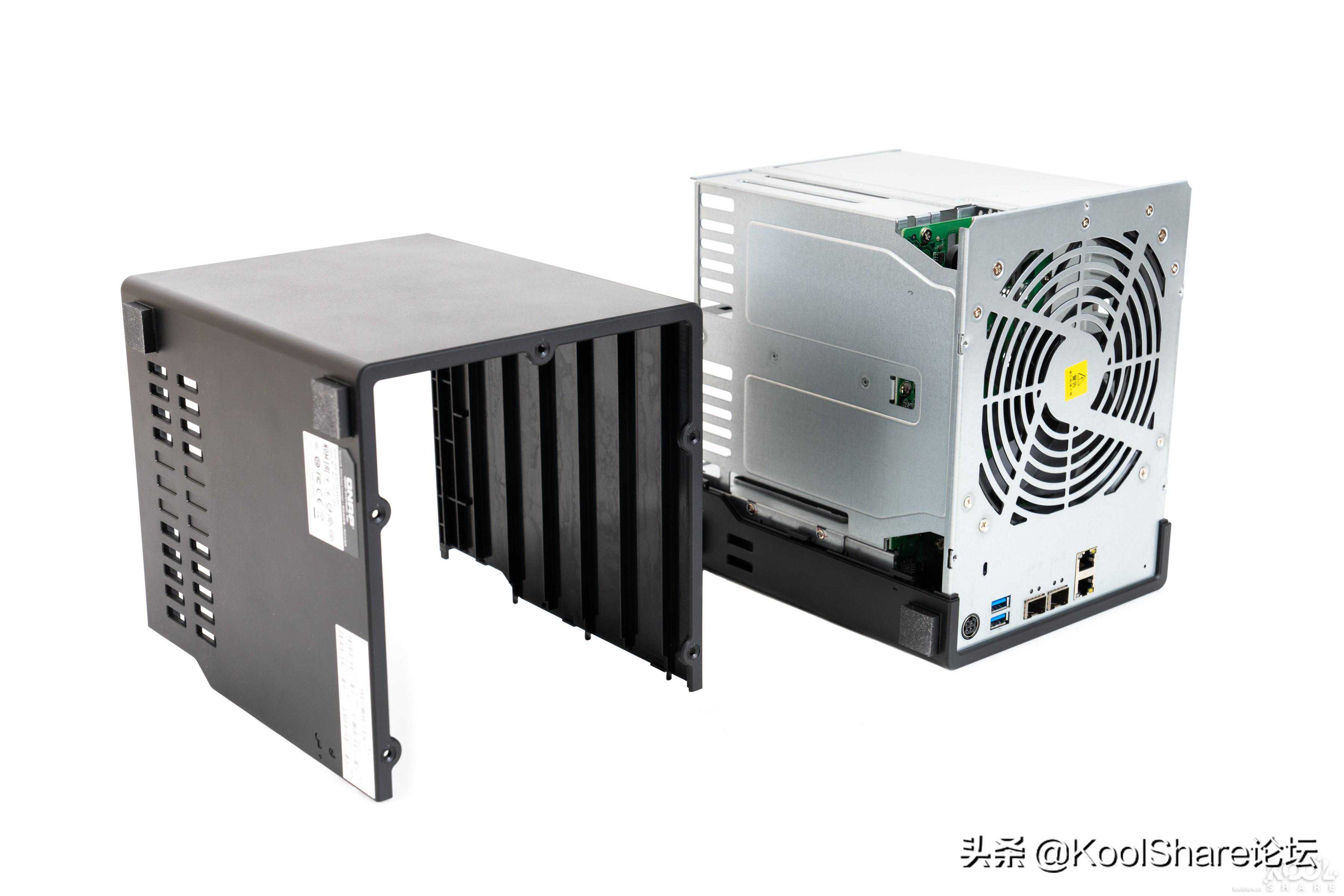

▲移除外壳

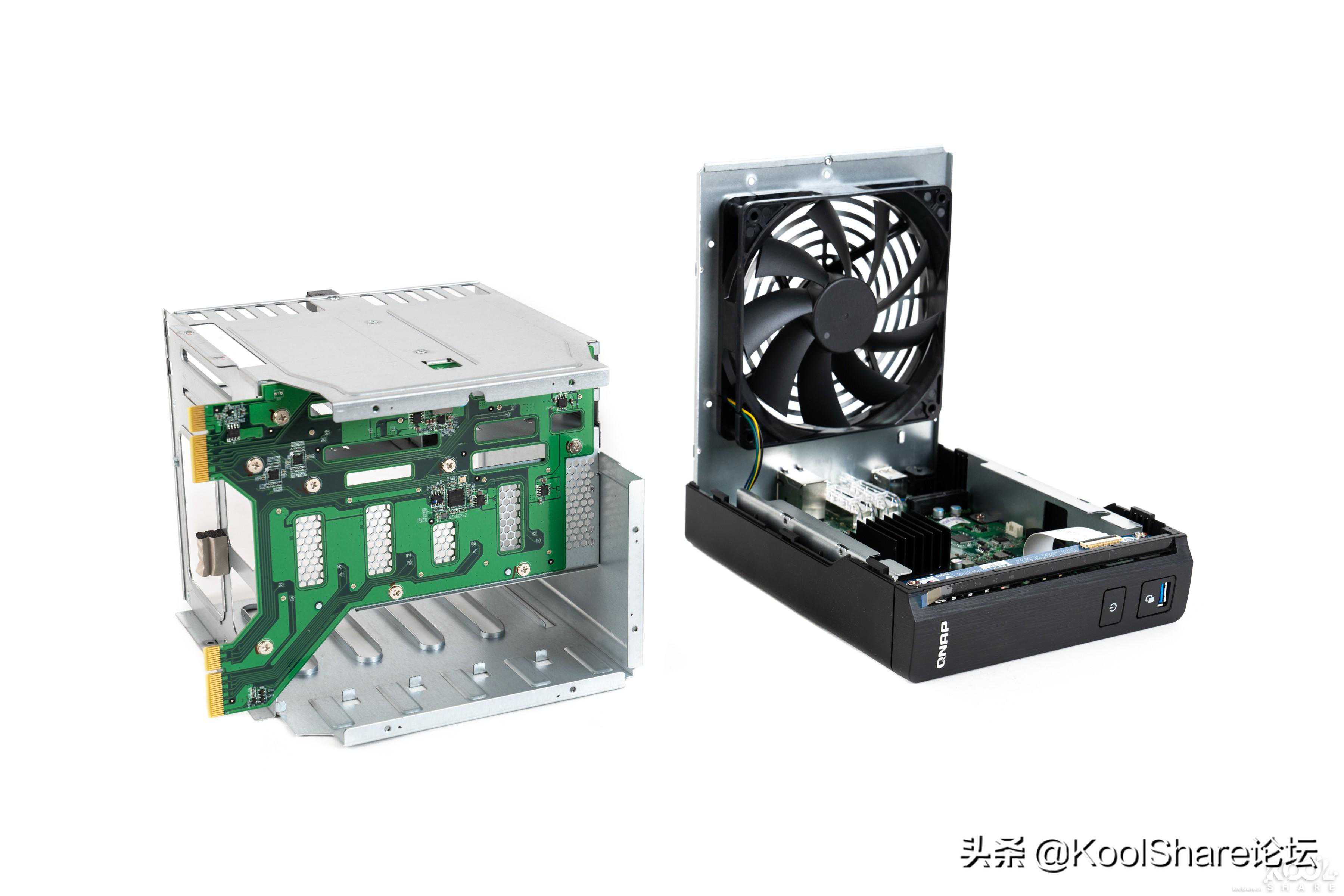

▲取下硬盘笼

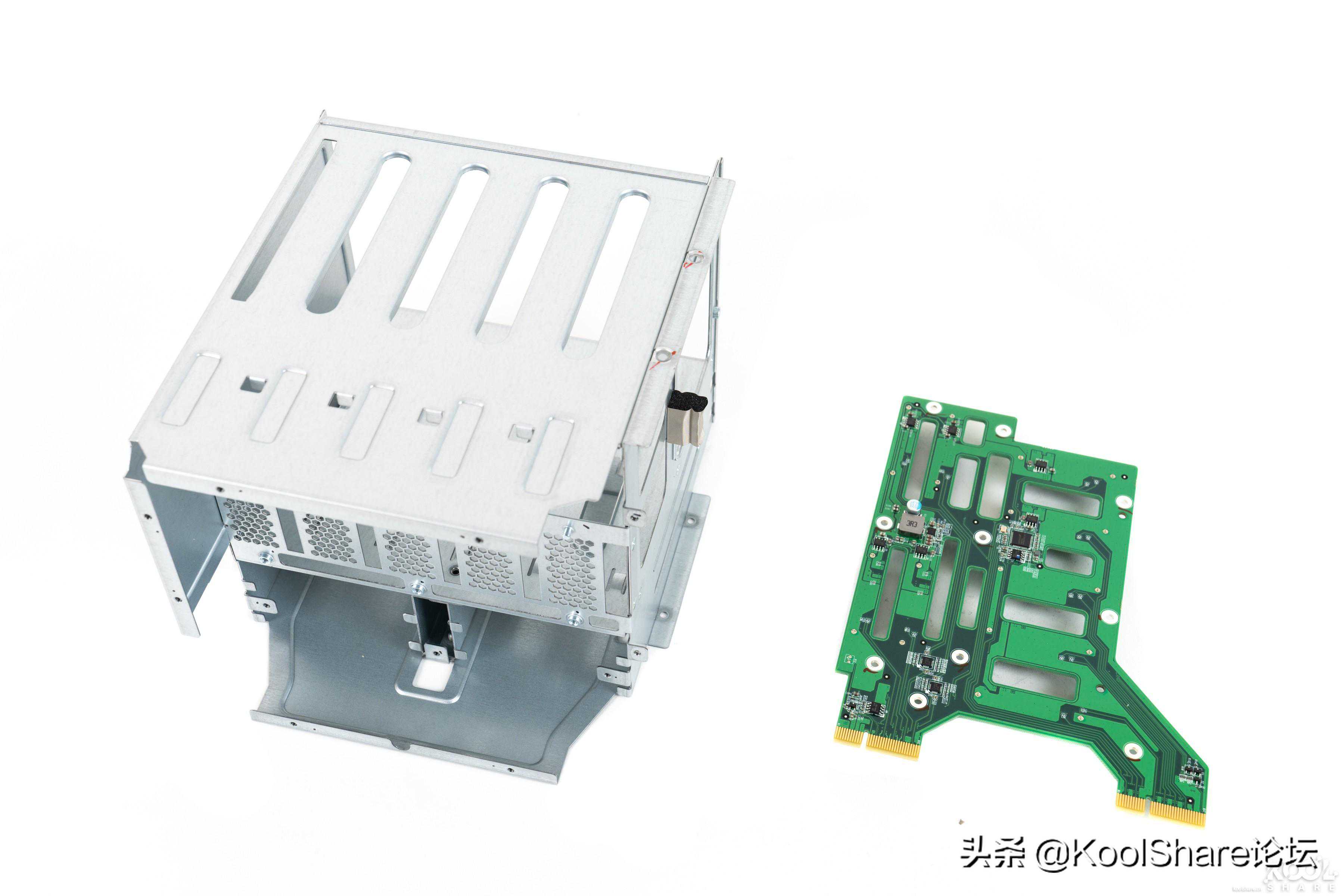

▲将硬盘笼上的PCB板卡拆下

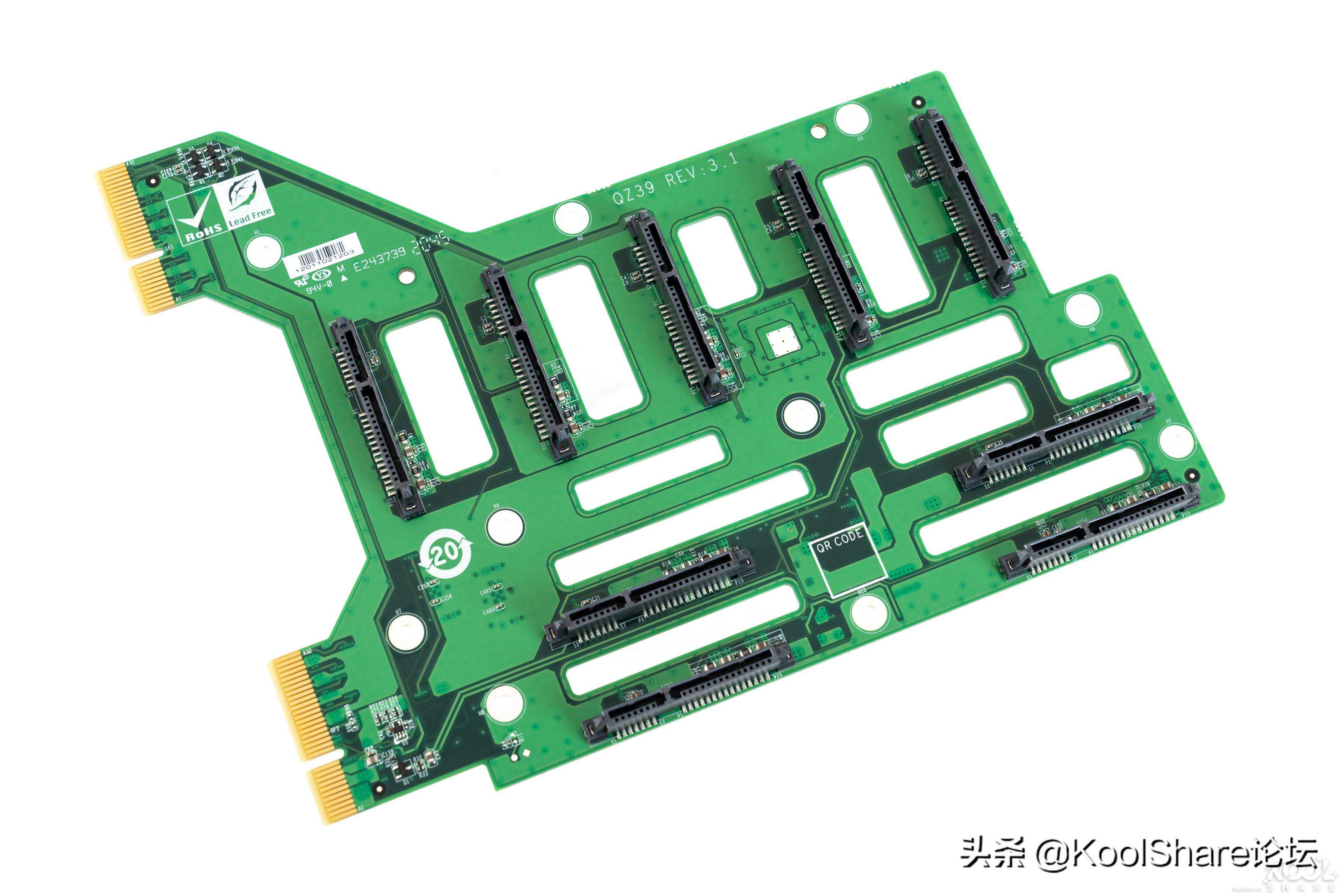

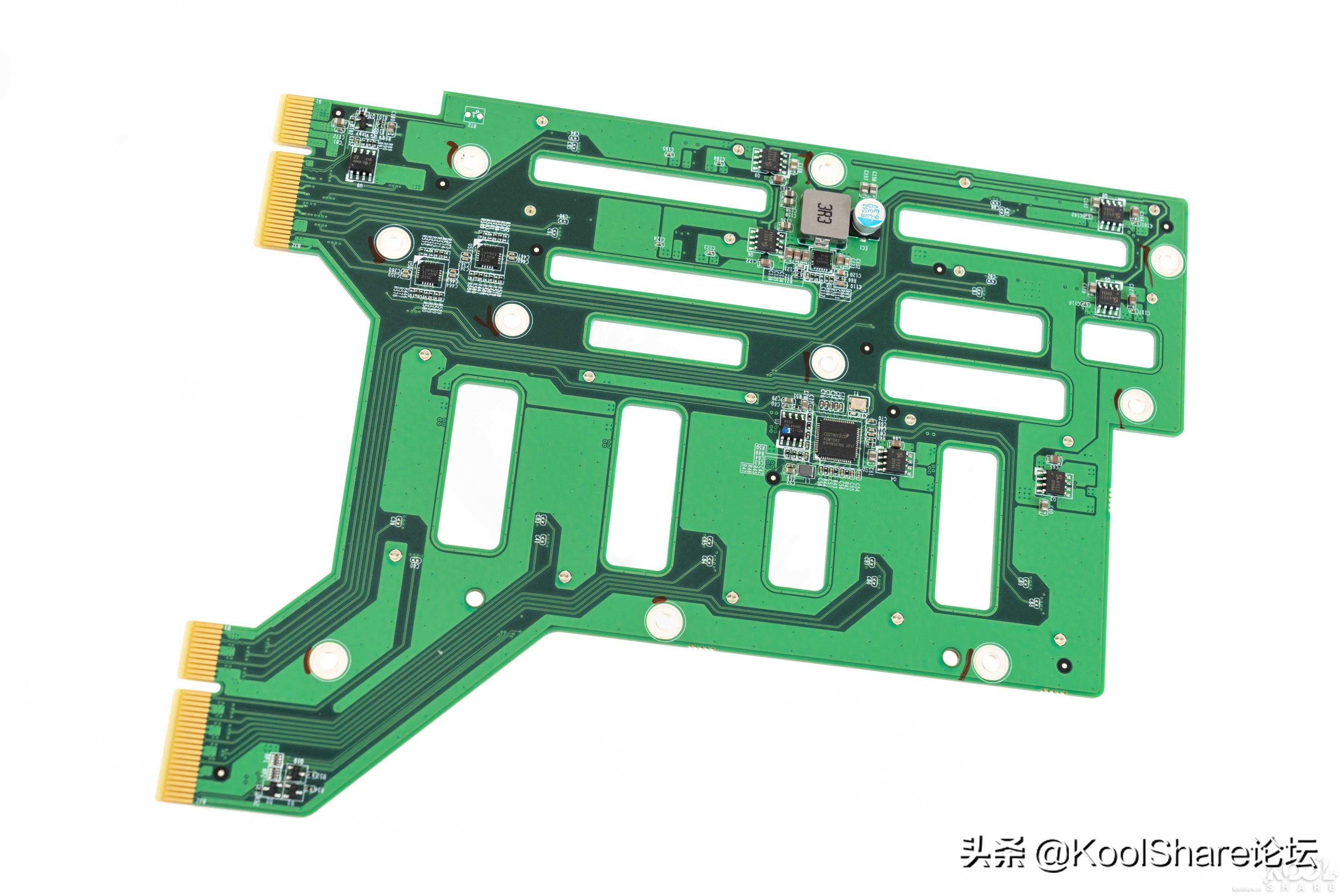

▲PCB正面可以看到9个SATA插槽

▲PCB背面一览

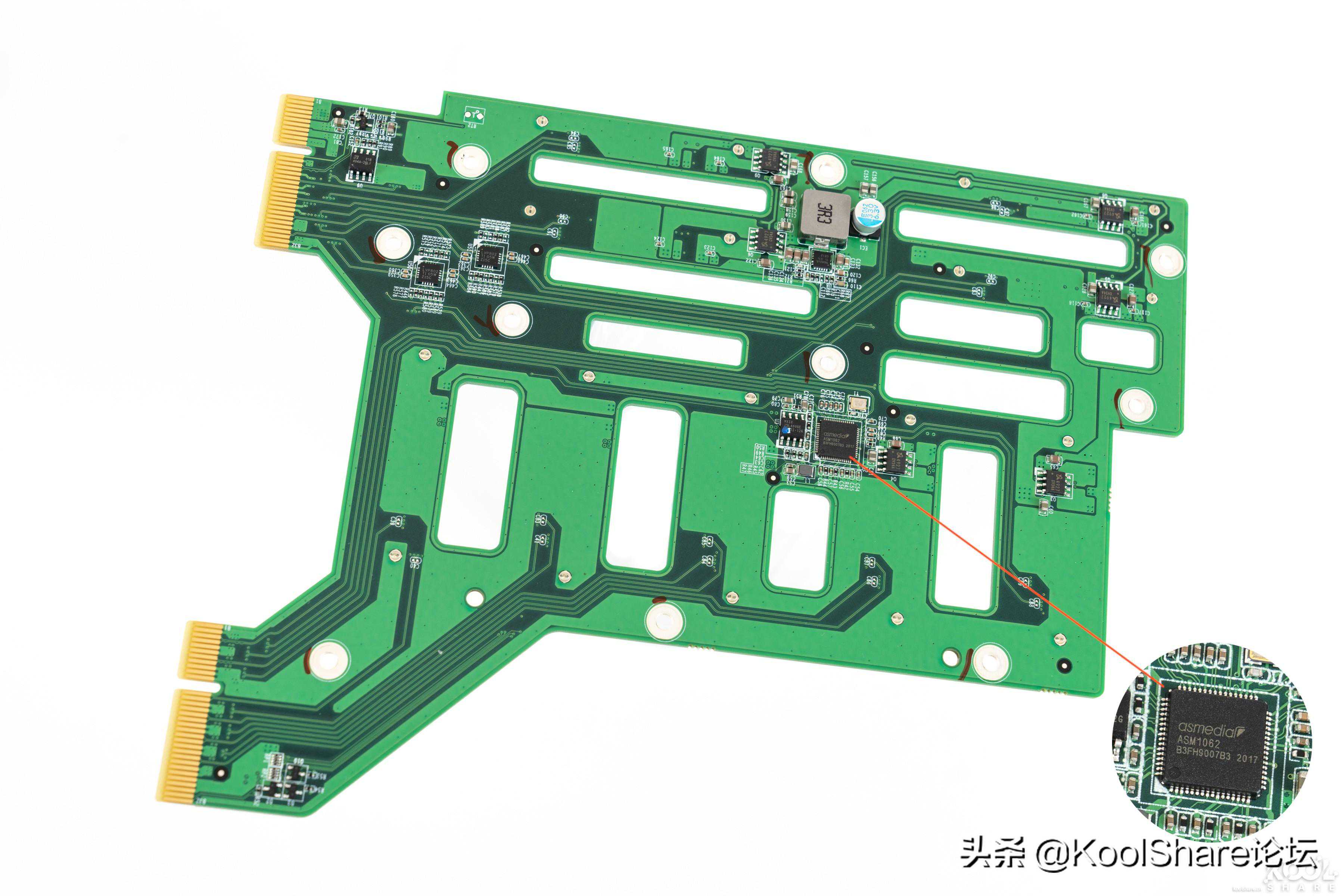

▲ASM1062，PCIE转SATA控制芯片，为SLOT5槽位提供支持

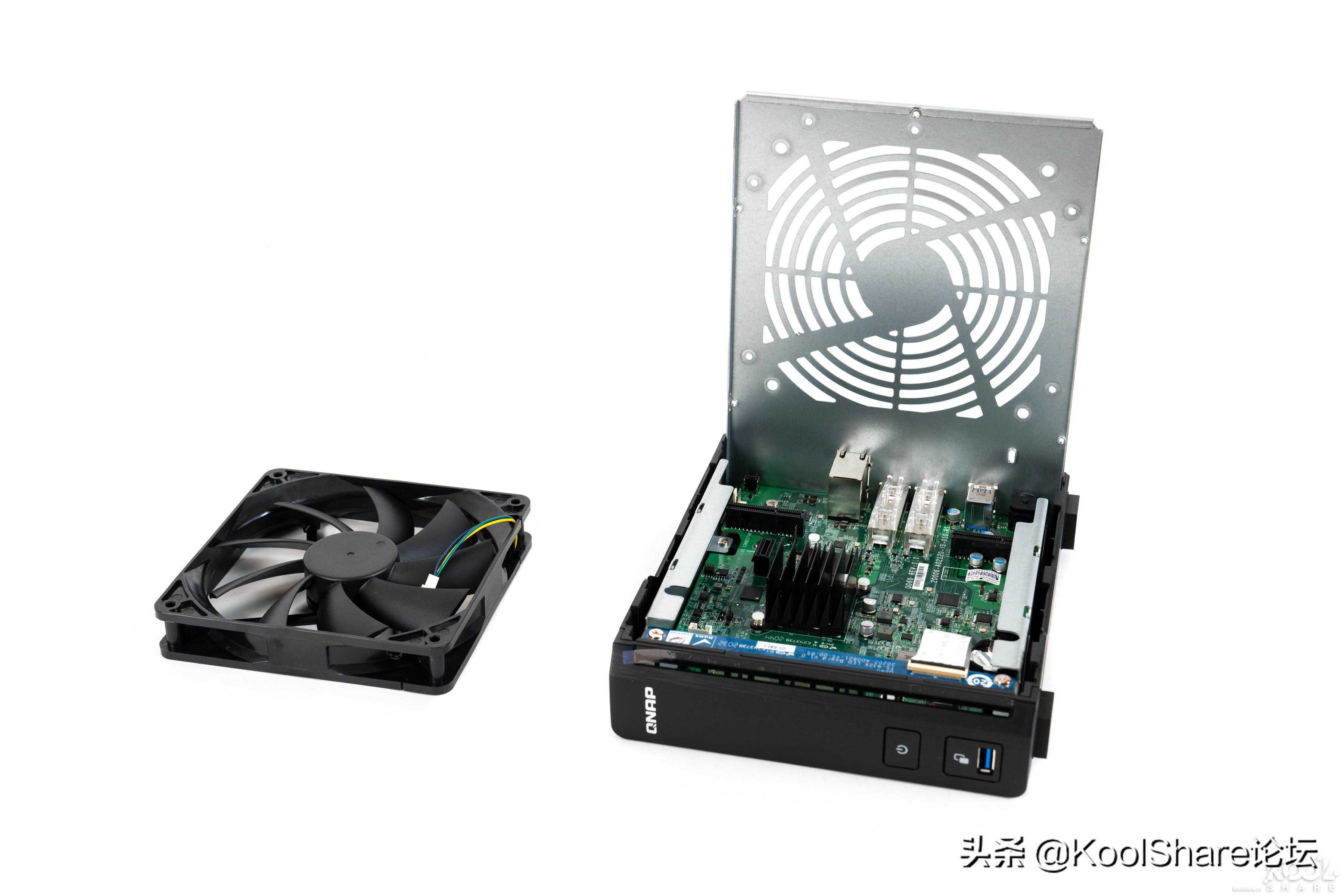

▲拆下散热风扇

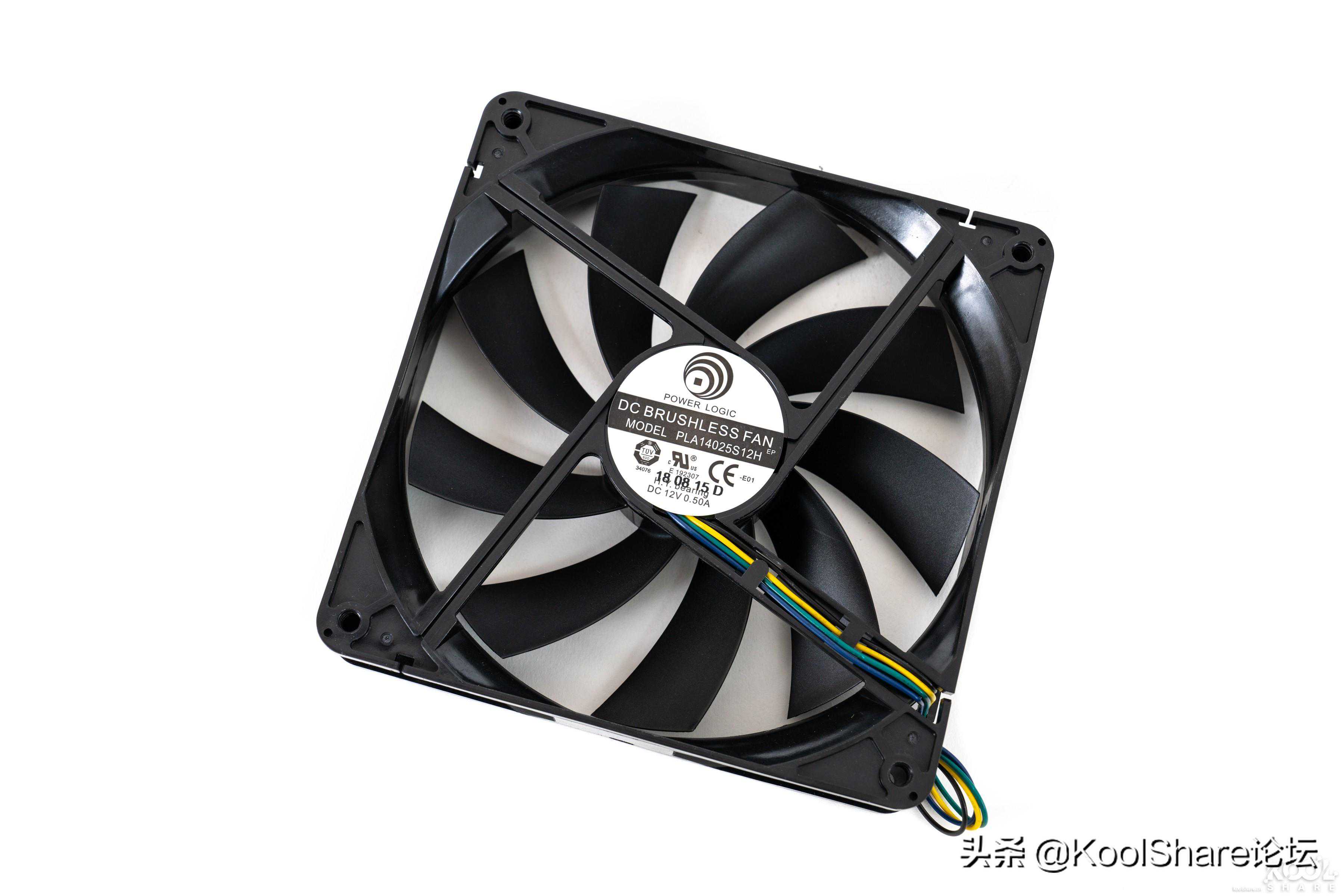

▲PWM温控风扇特写，规格12

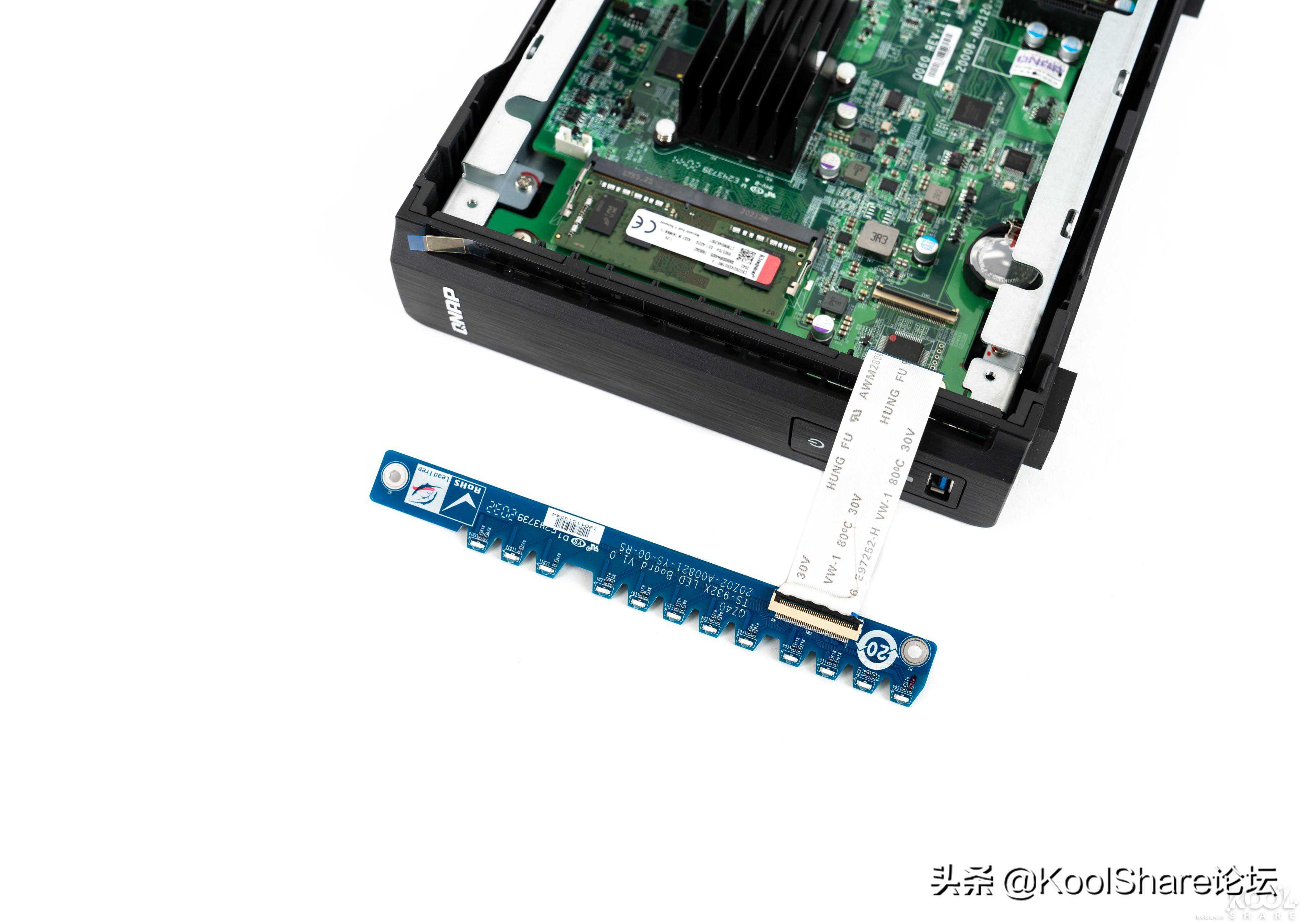

▲取下LED灯板，LED灯板通过排线和PCB主板相连

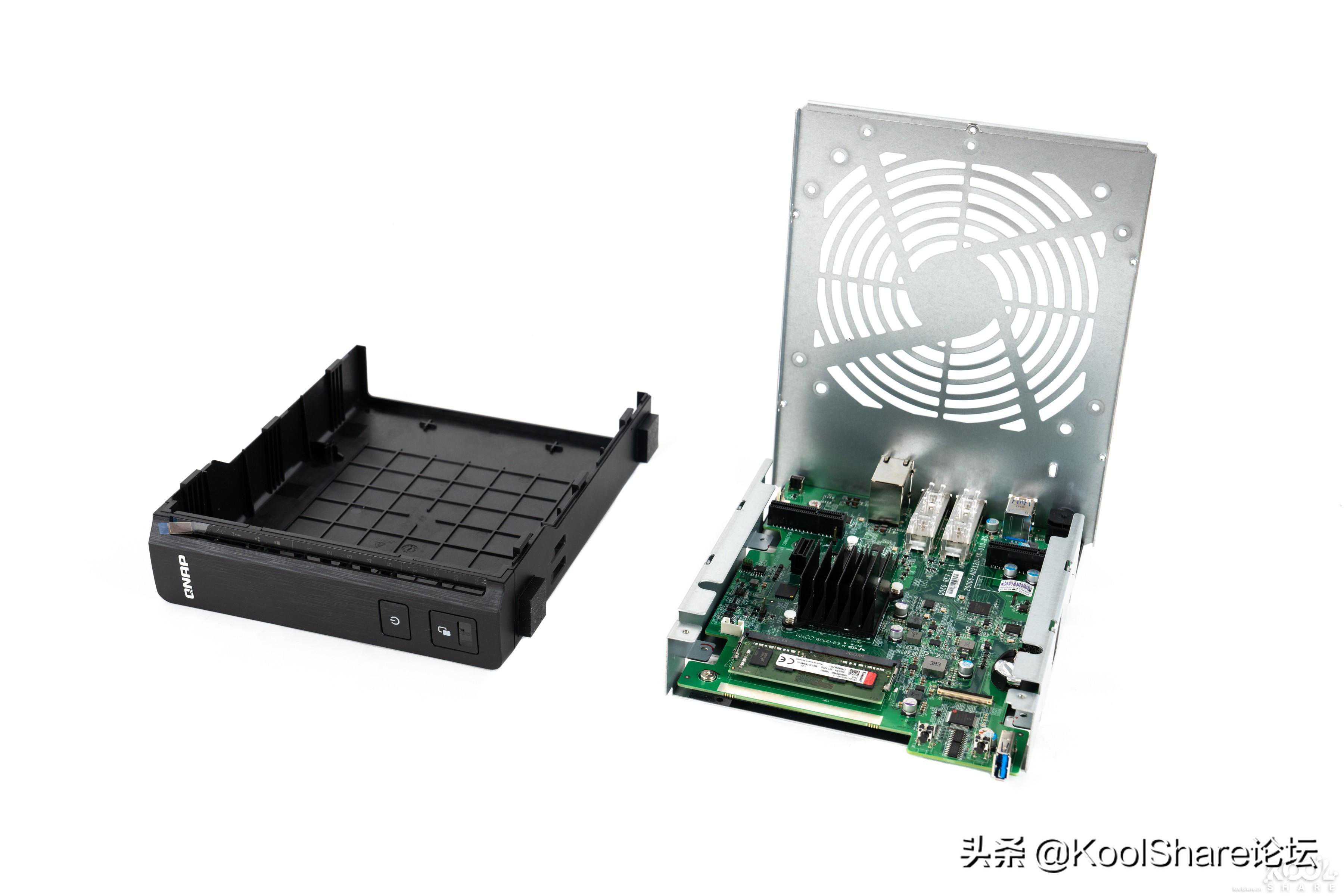

▲将金属框架从外壳中分离

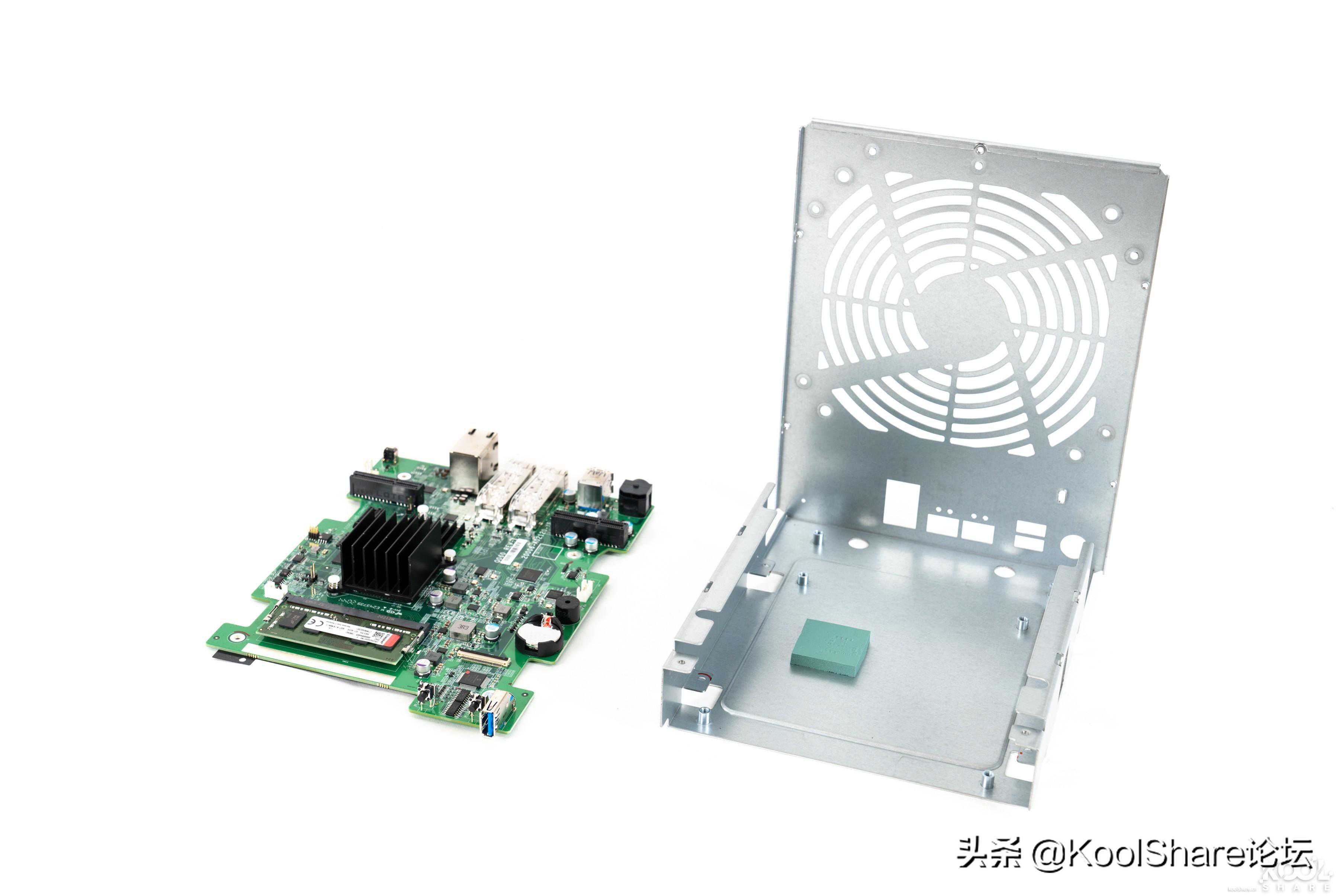

▲最后将PCB主板从金属框架中取出。PCB上CPU背面使用散热垫连接至金属框架进行散热

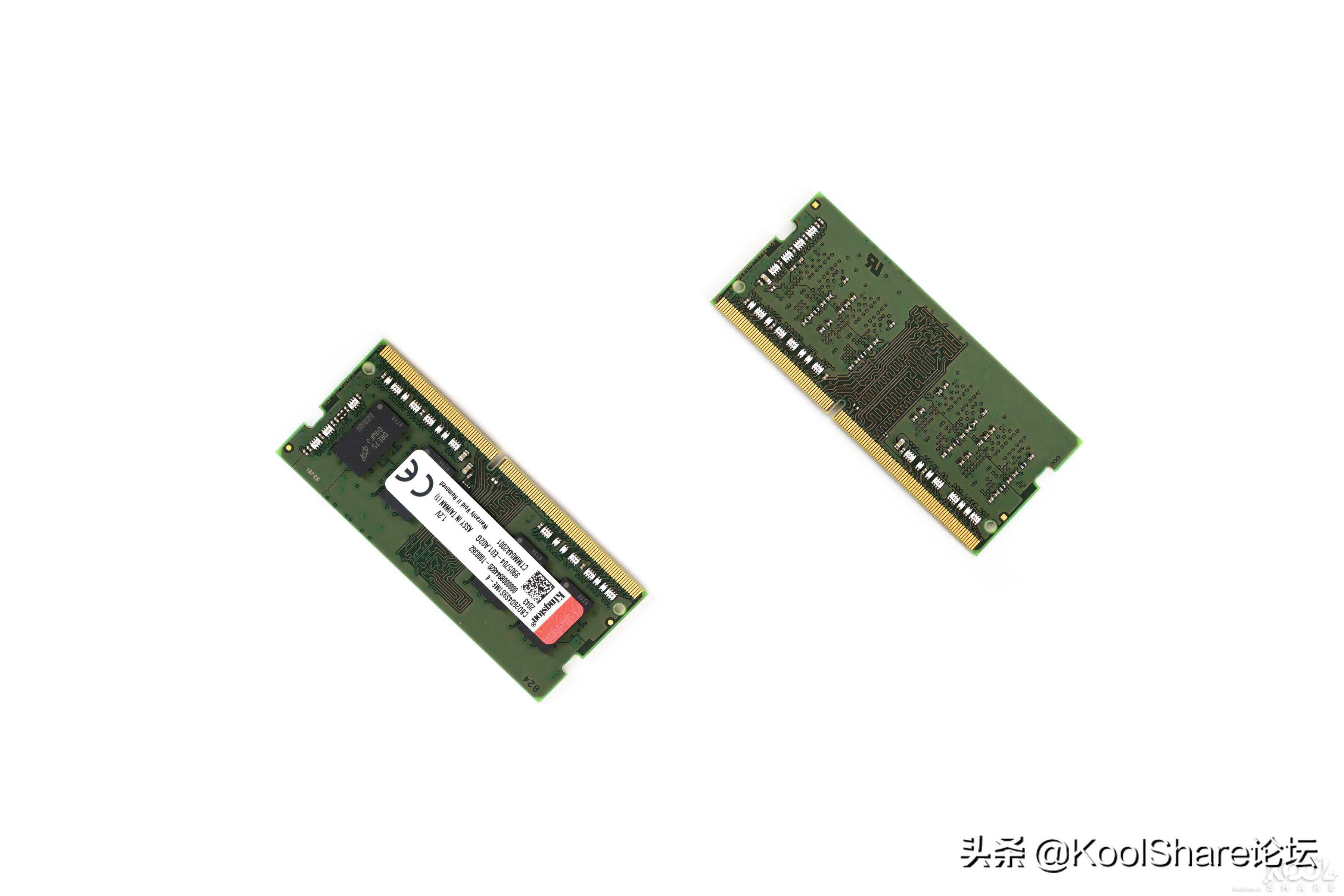

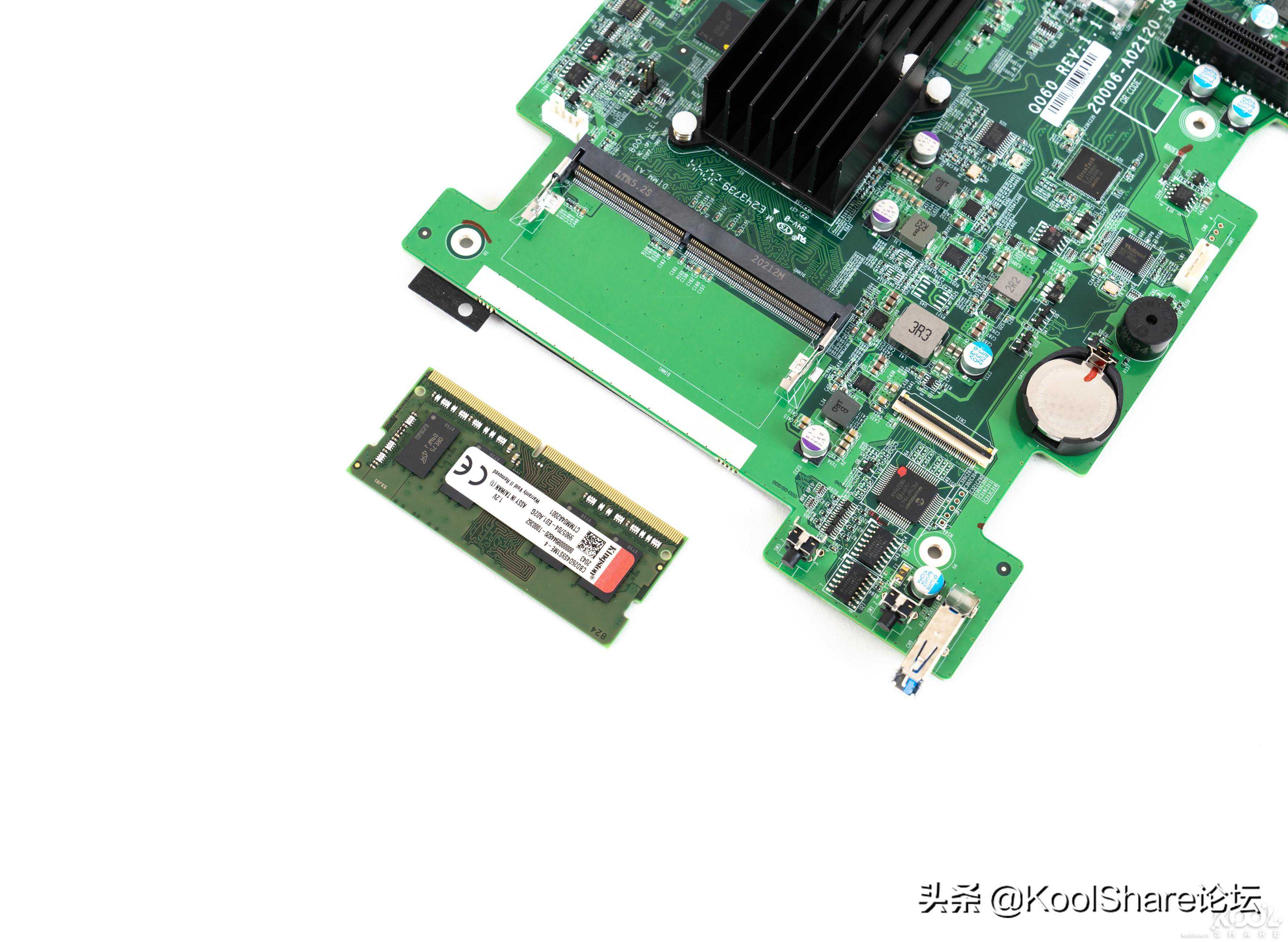

▲取下内存条

▲内存是金士顿DDR44GB，镁光颗粒。TS-932PX最高可以扩充内存为单条16GB

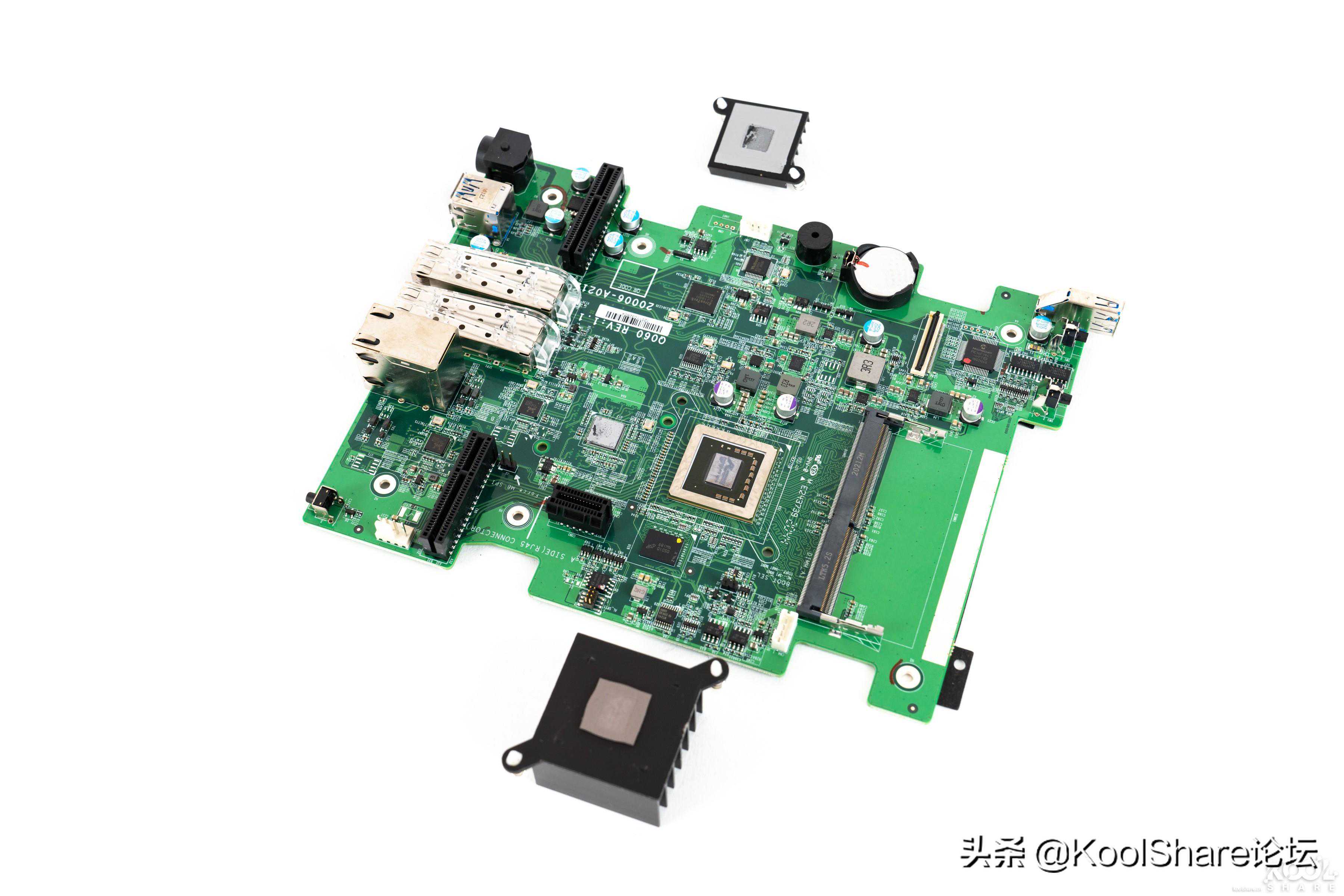

▲拆掉PCB主板正面的散热片

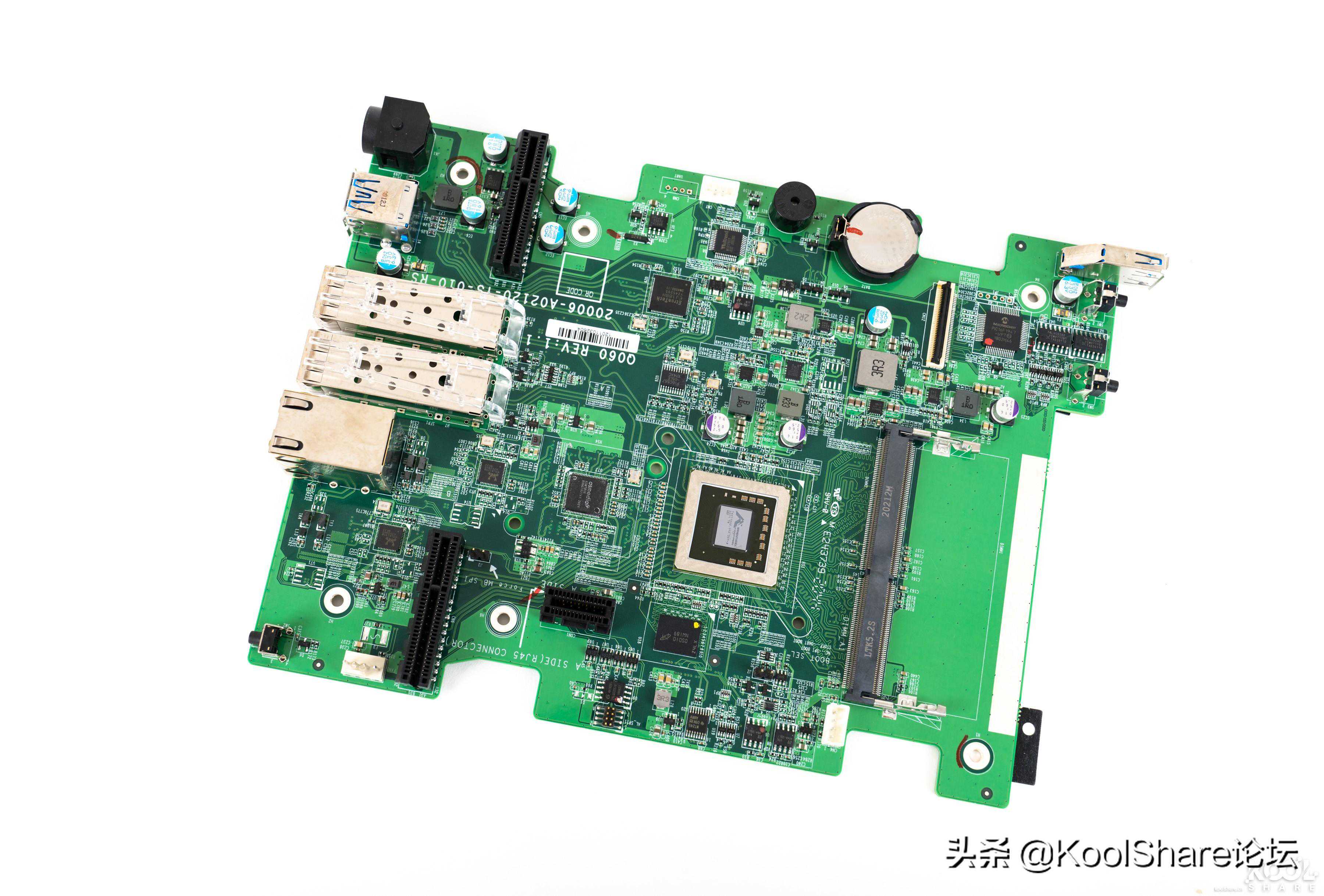

▲PCB主板正面一览

▲AnnapurnaLabsAlpineAL324ARMCortex-A57四核心1.7GHzCPU，在它的右下方是NW189，镁光FLASH芯片，容量为512MB

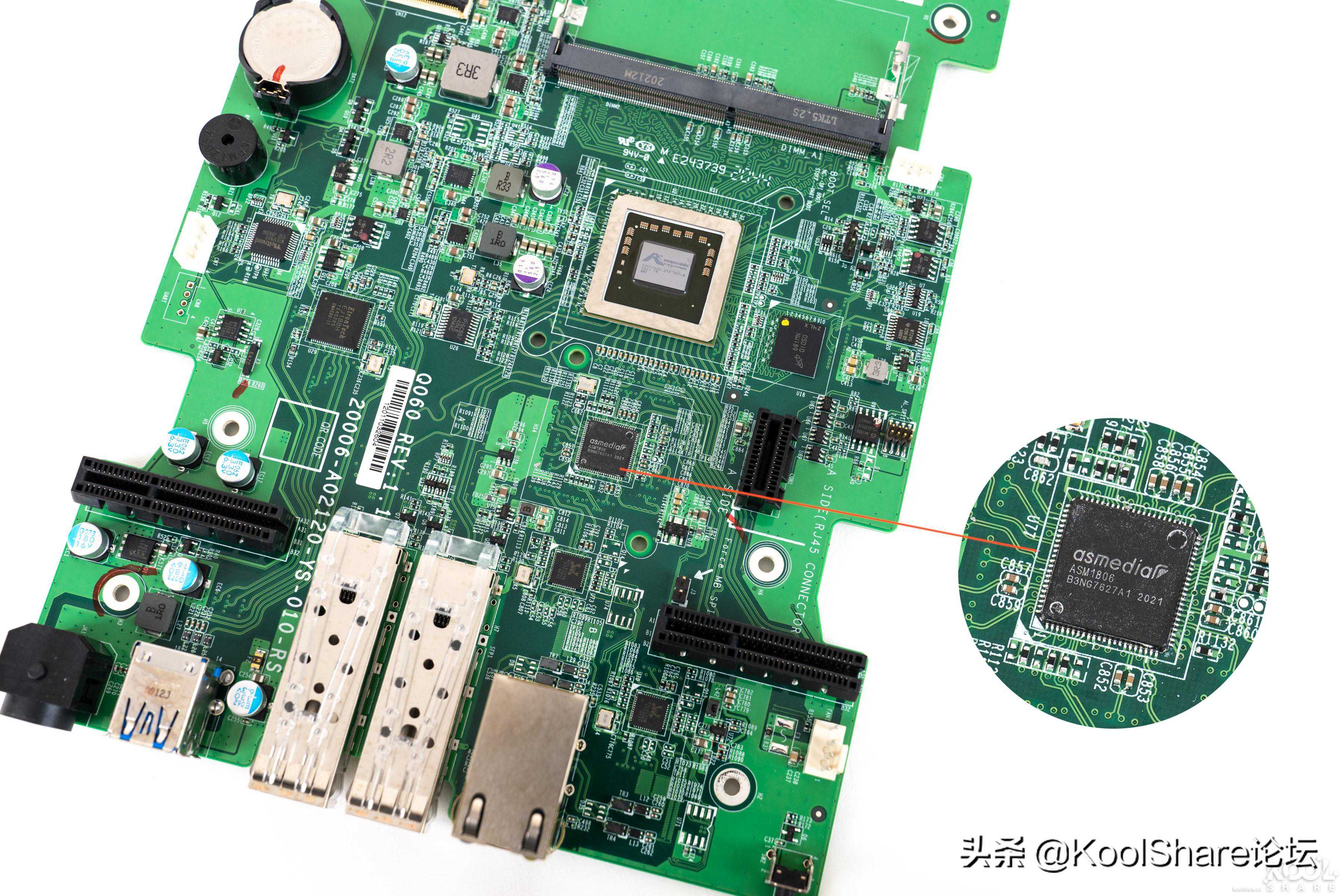

▲ASM1806，PCIeSwitch芯片，

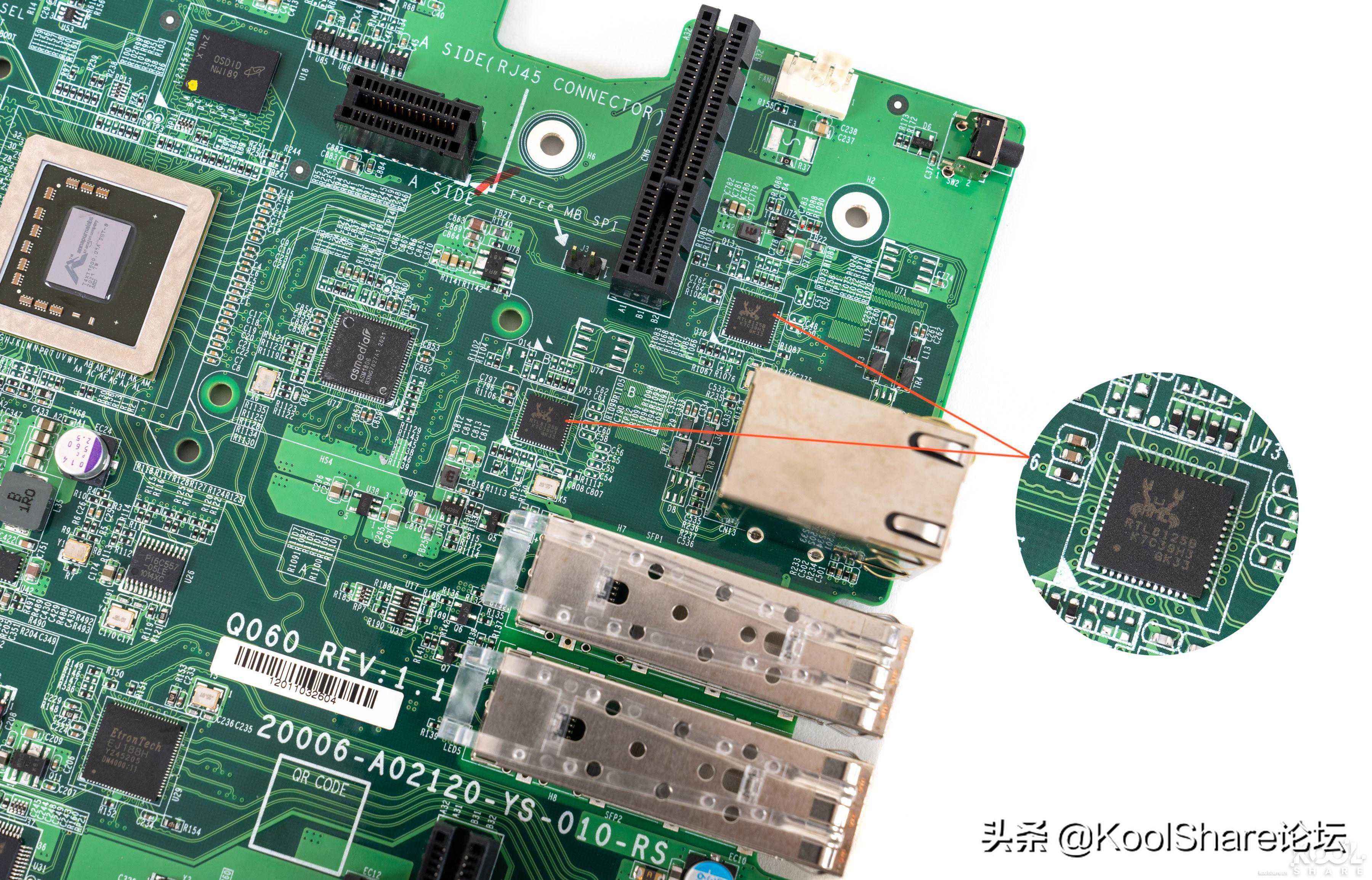

▲RTL8125B，2.5GbE网卡

▲主控芯片

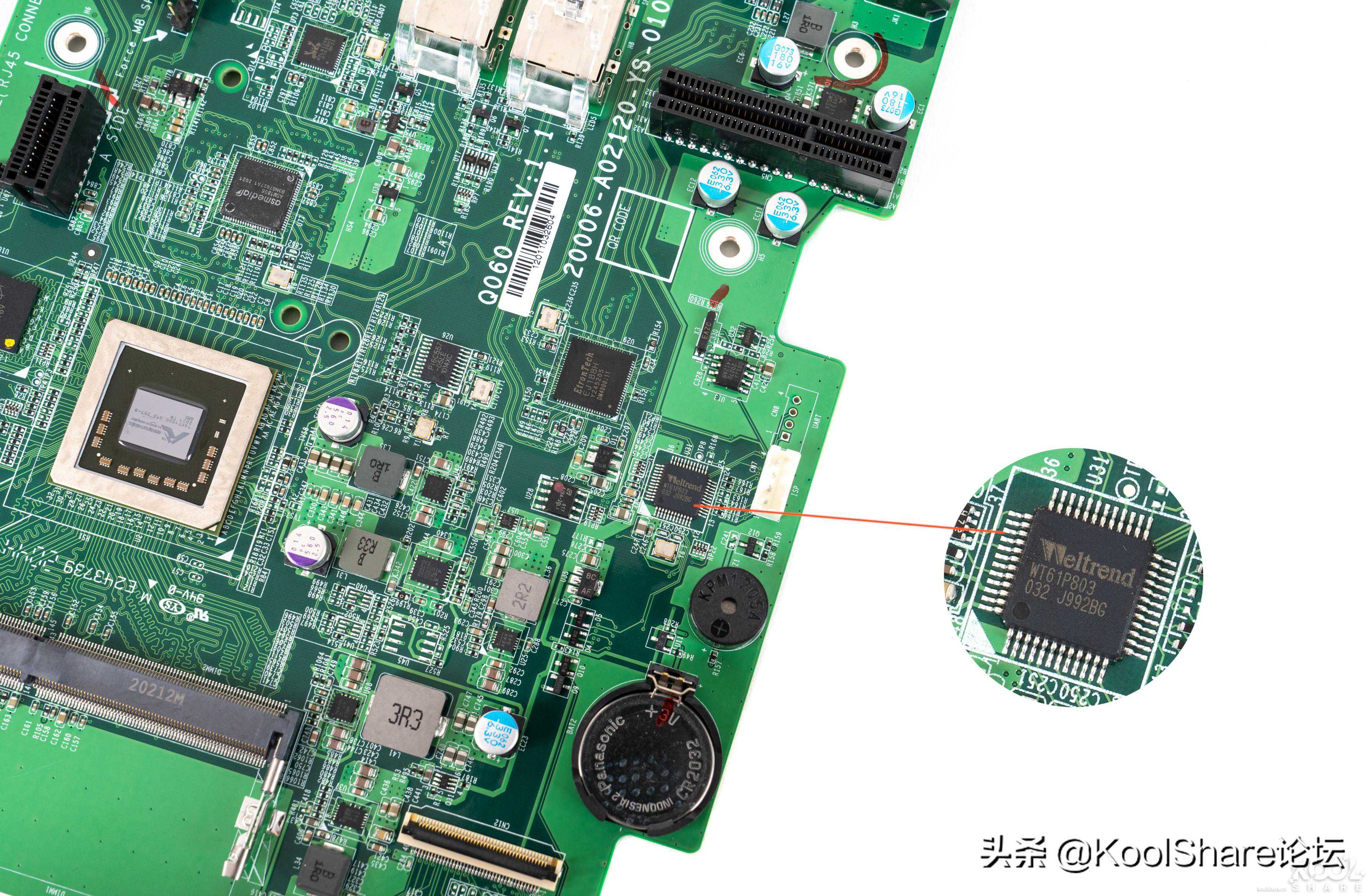

▲WT61P803，MCU芯片

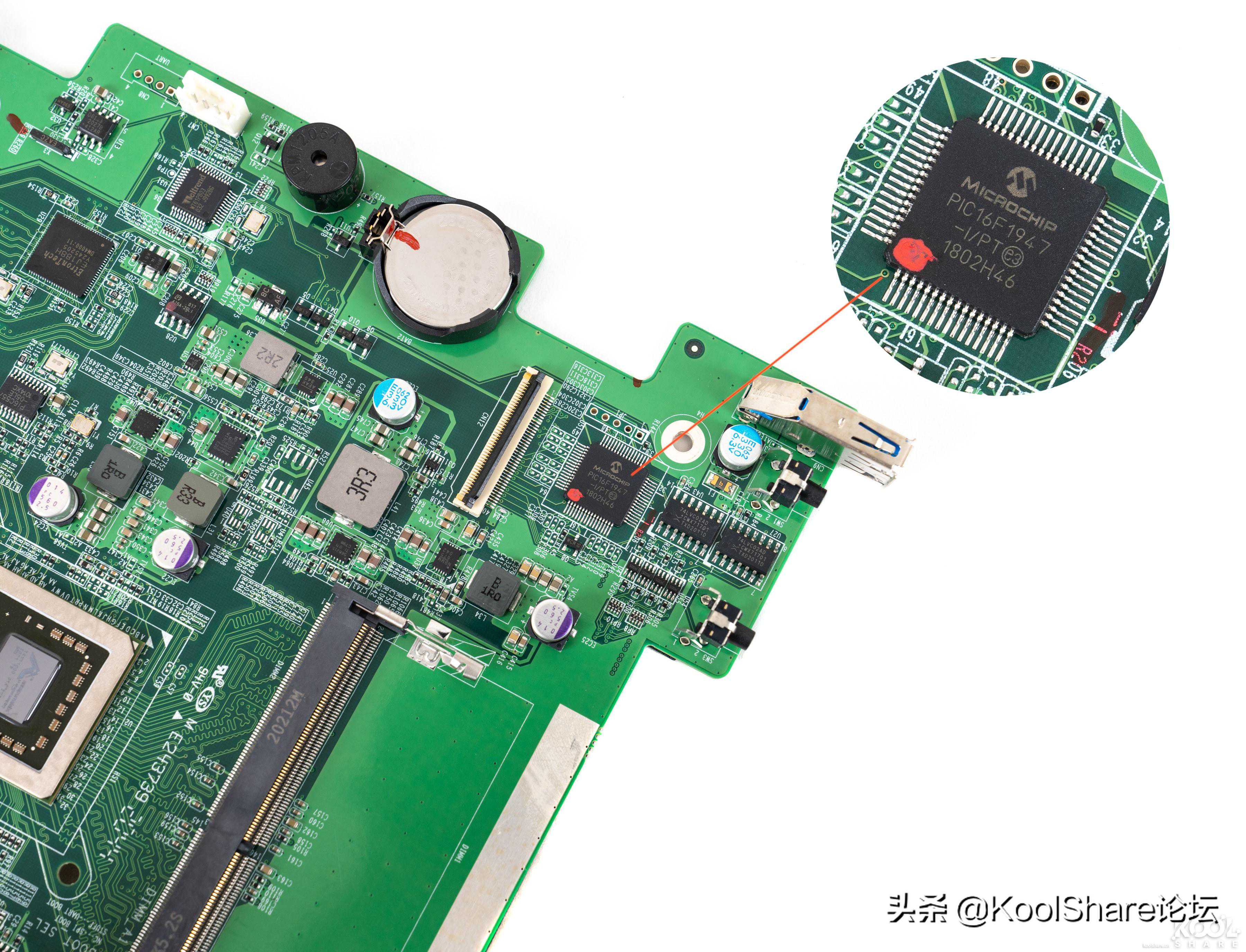

▲MicroChipPIC16F19478位单片机，用于管理led指示灯

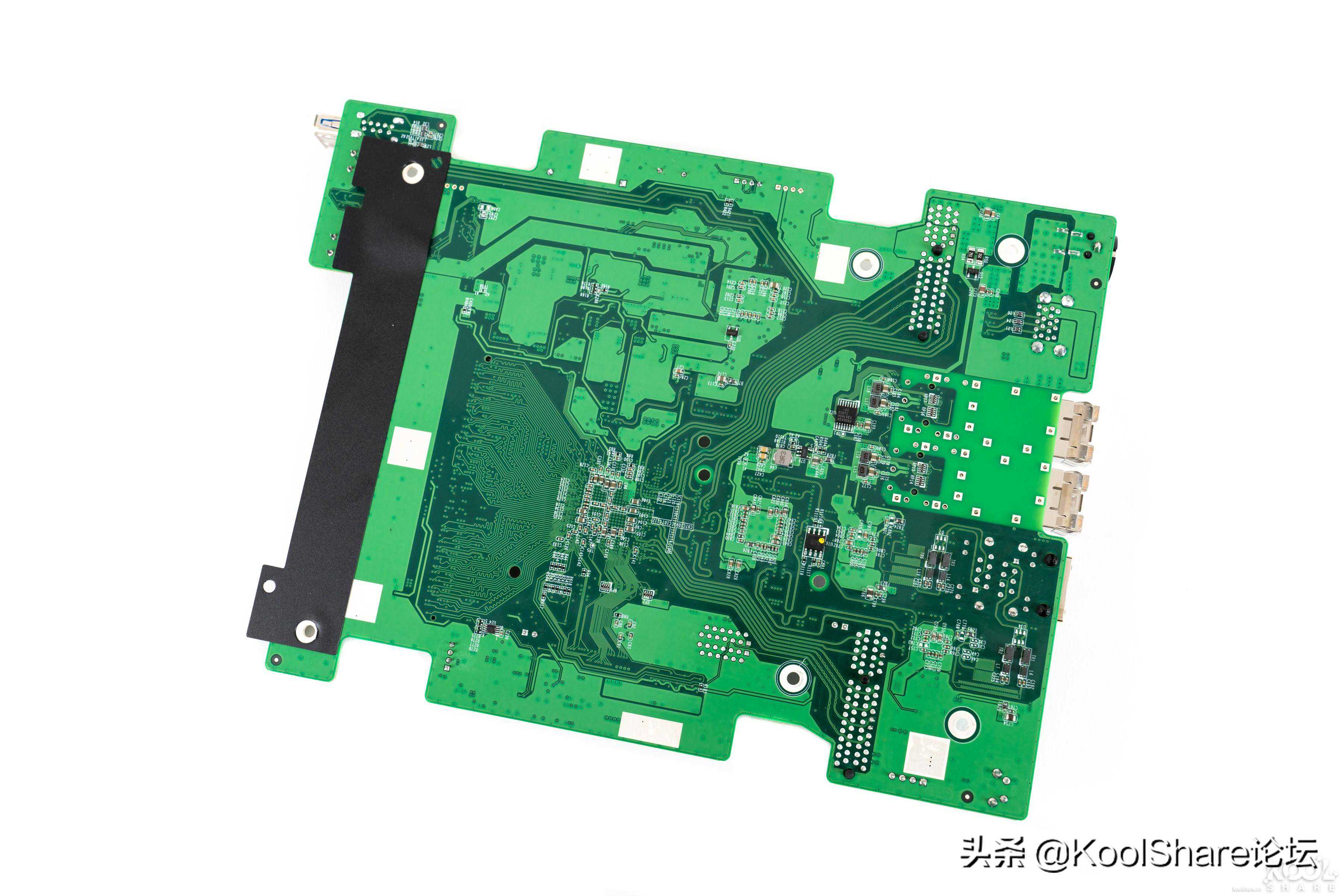

▲PCB主板背面一览

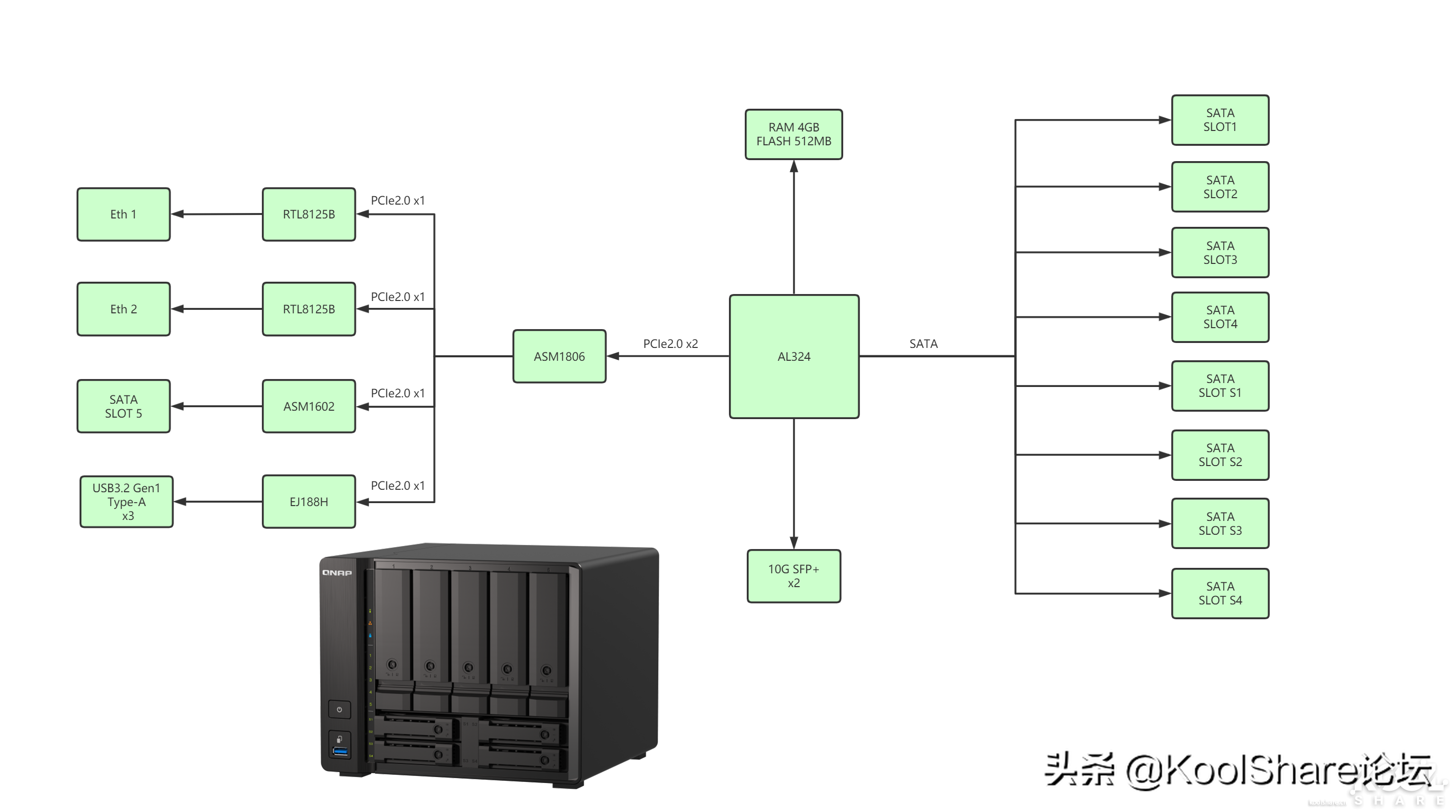

▲芯片简单示意图


固件

▲HybridBackupSync(混合型备份与同步平台)将数据备份、还原、同步等功能整合到单一QTS/QuTShero应用中，让您可轻松将QNAPNAS中的数据备份或同步到另一台QNAPNAS、远程服务器或云端备份空间中。当意外发生时，HybridBackupSync可以协助你迅速还原文件，万无一失

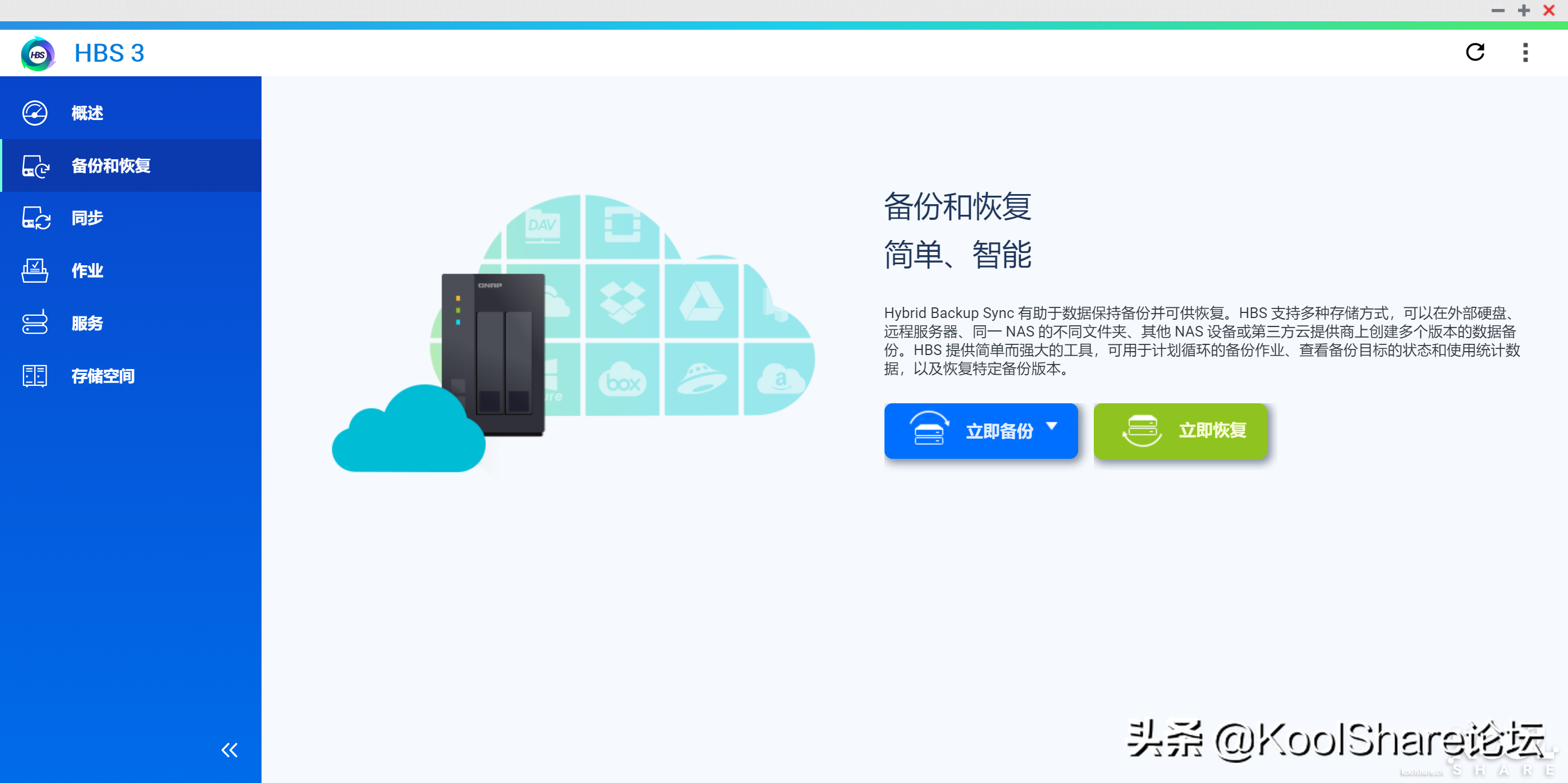

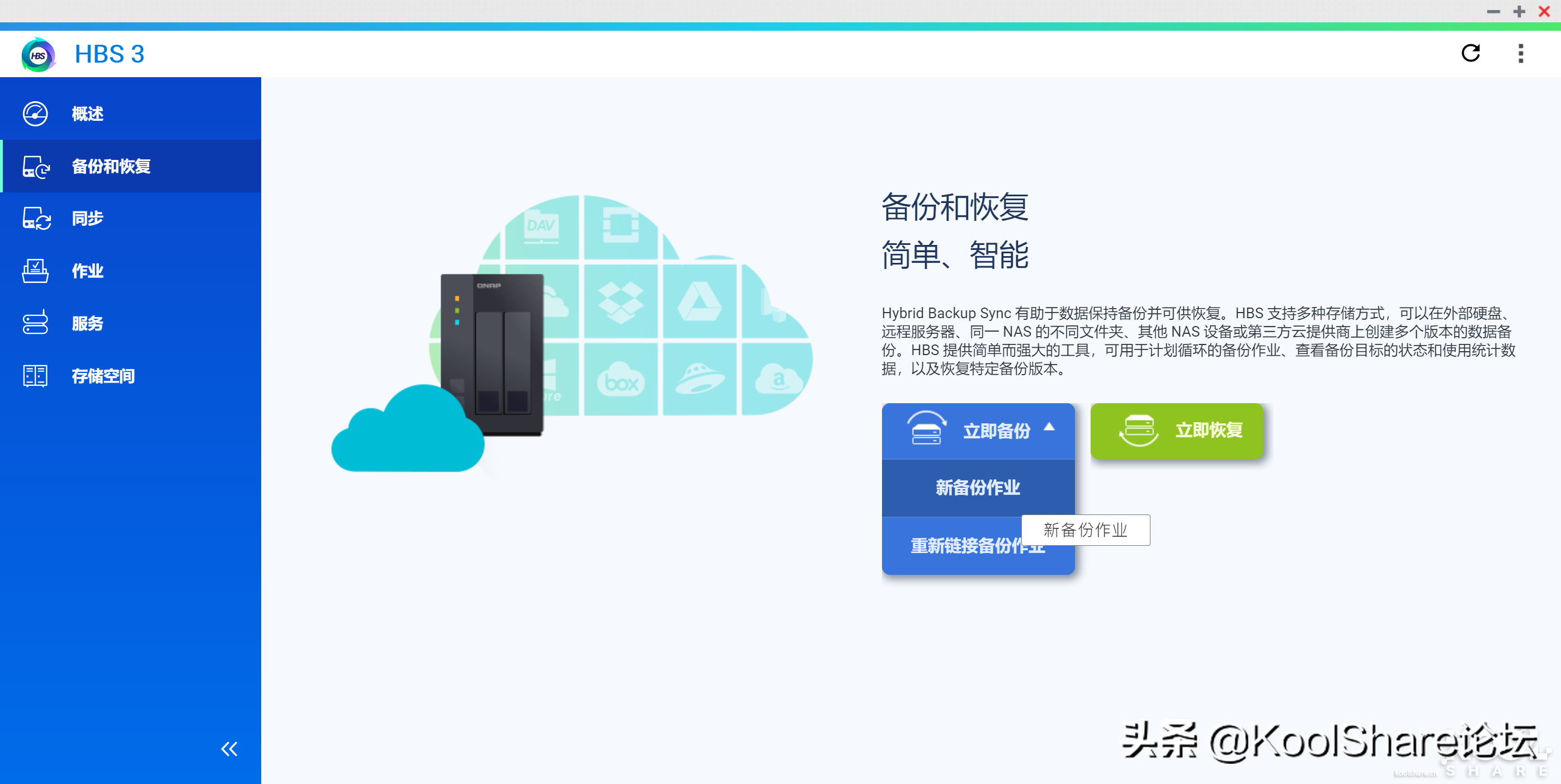

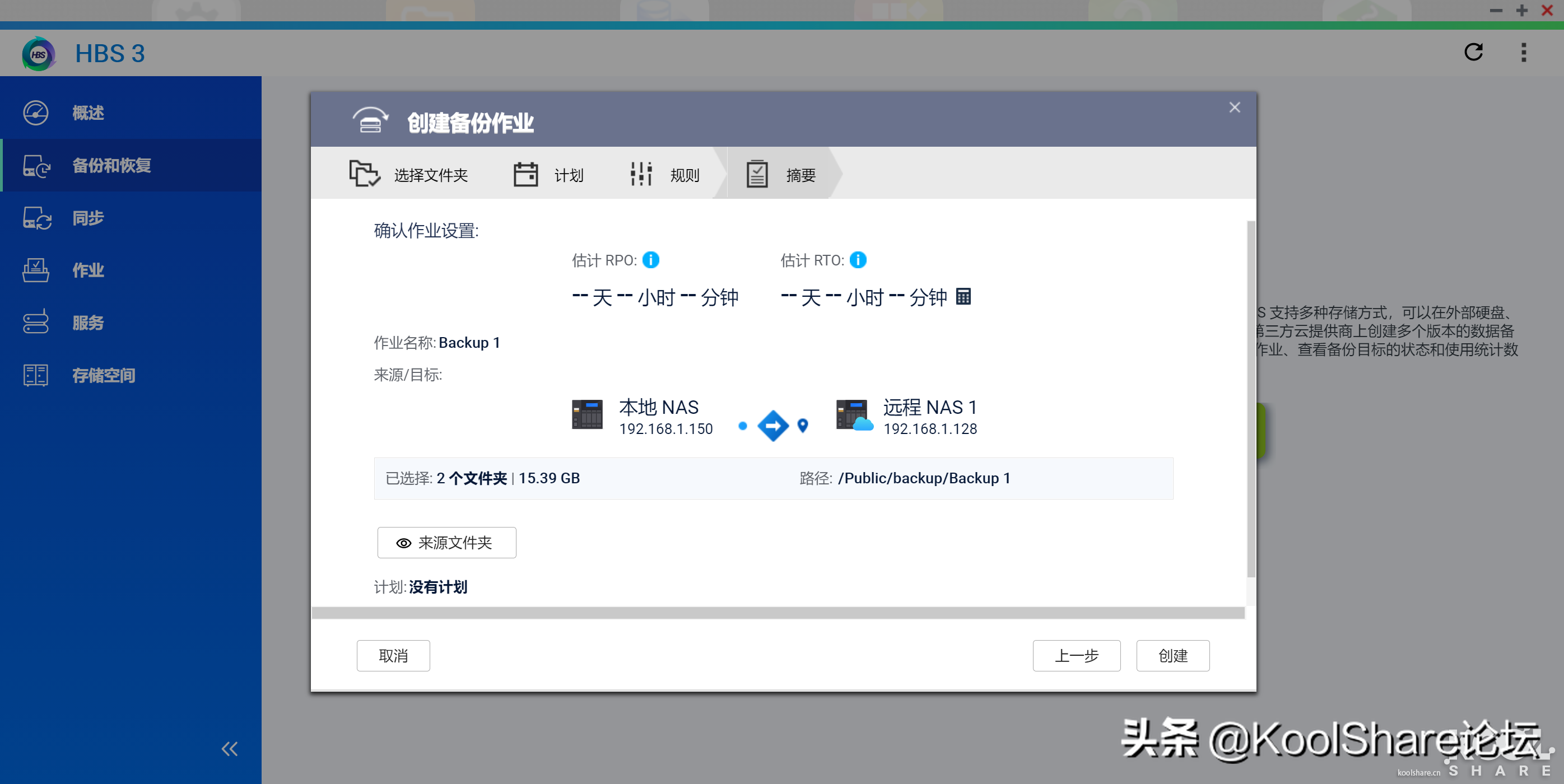

▲首先创建备份作业

▲选择本地的NAS上需要备份的文件夹

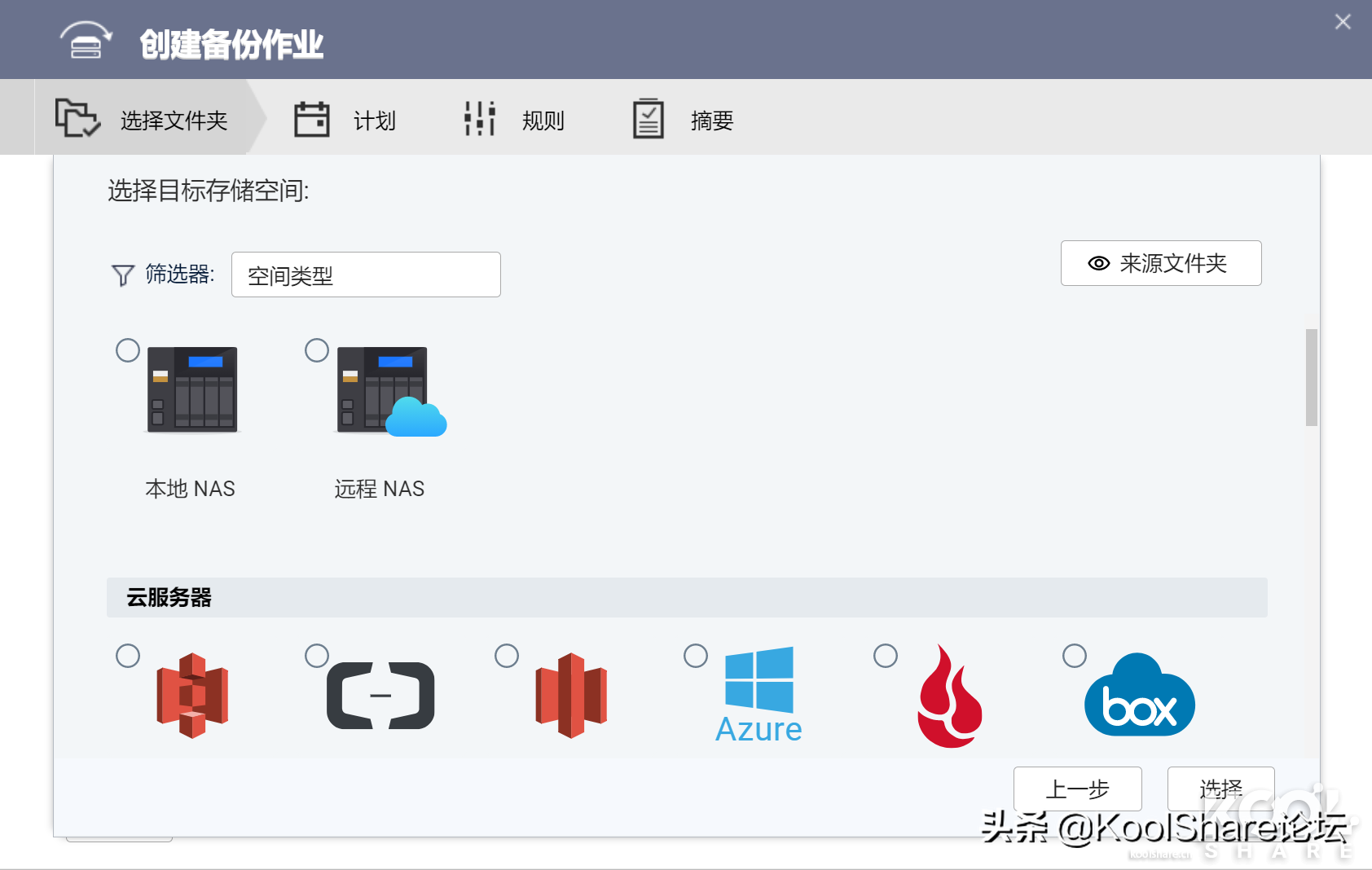

▲HybridBackupSync支持将QNAPNAS中的数据备份或同步到另一台QNAPNAS、远程服务器或云端备份空间中

▲这里我使用远程NASTS-h973AX来进行备份

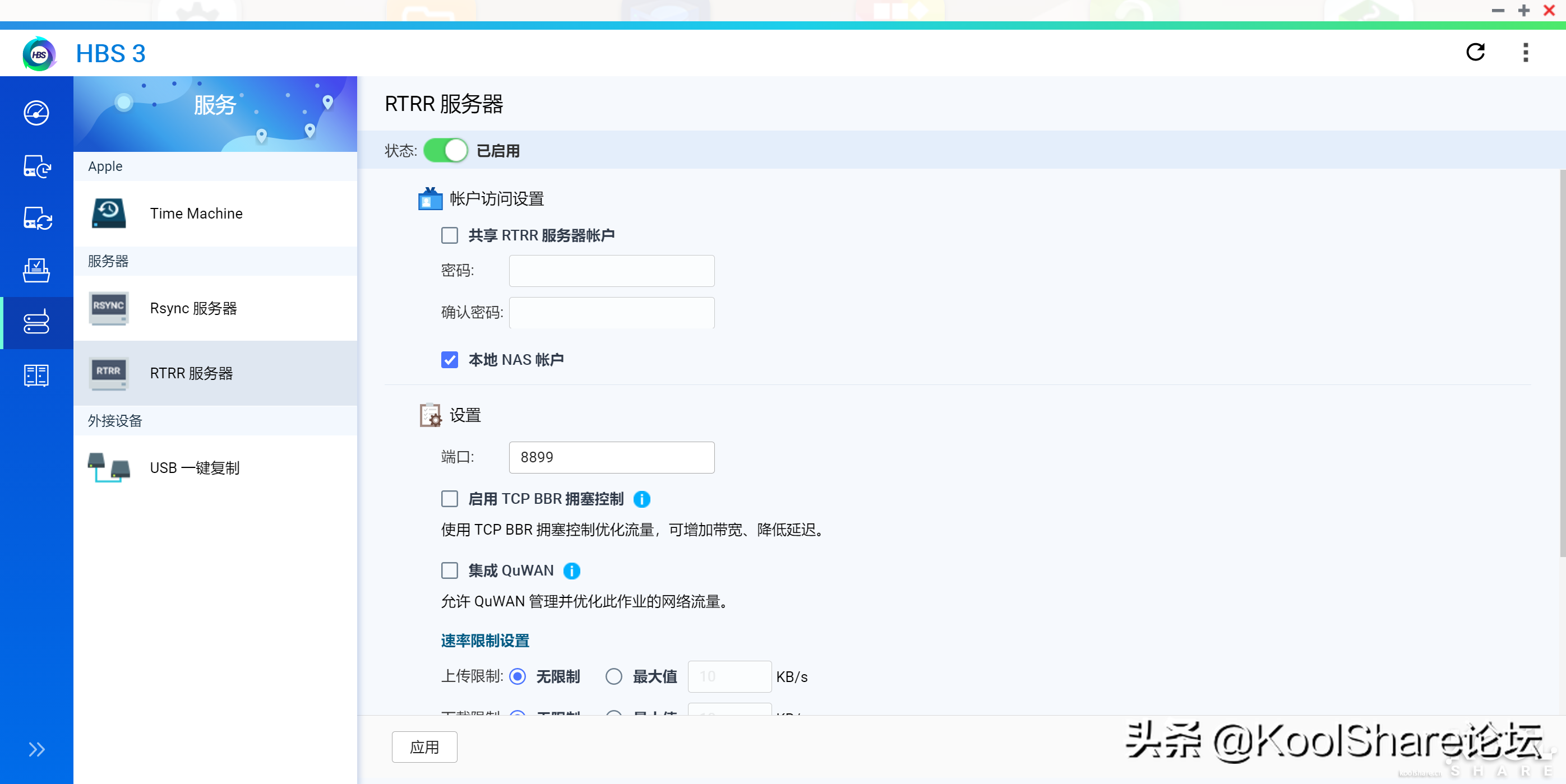

▲将TS-h973AX的RTRR服务器打开，选择使用NAS账户

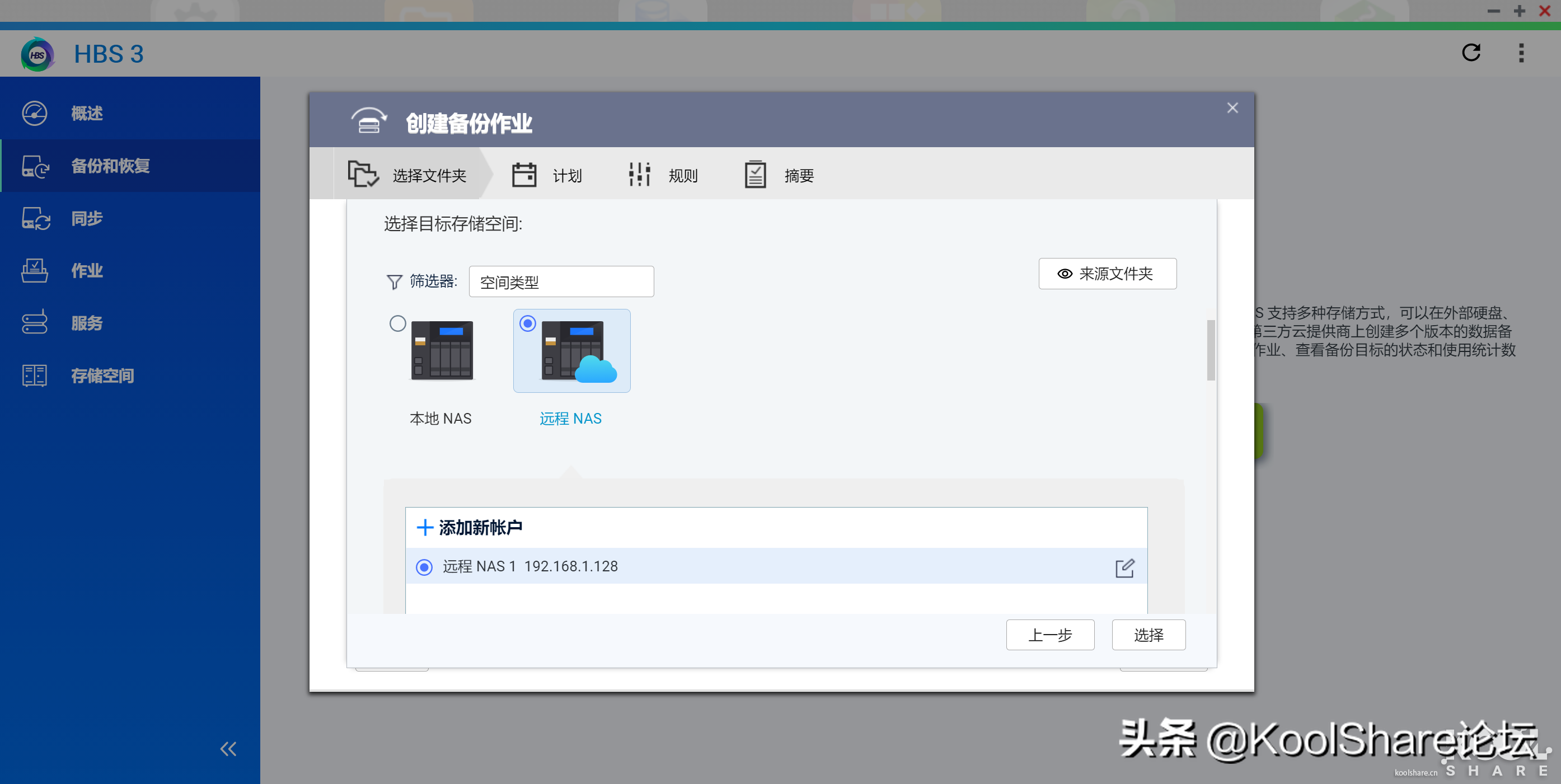

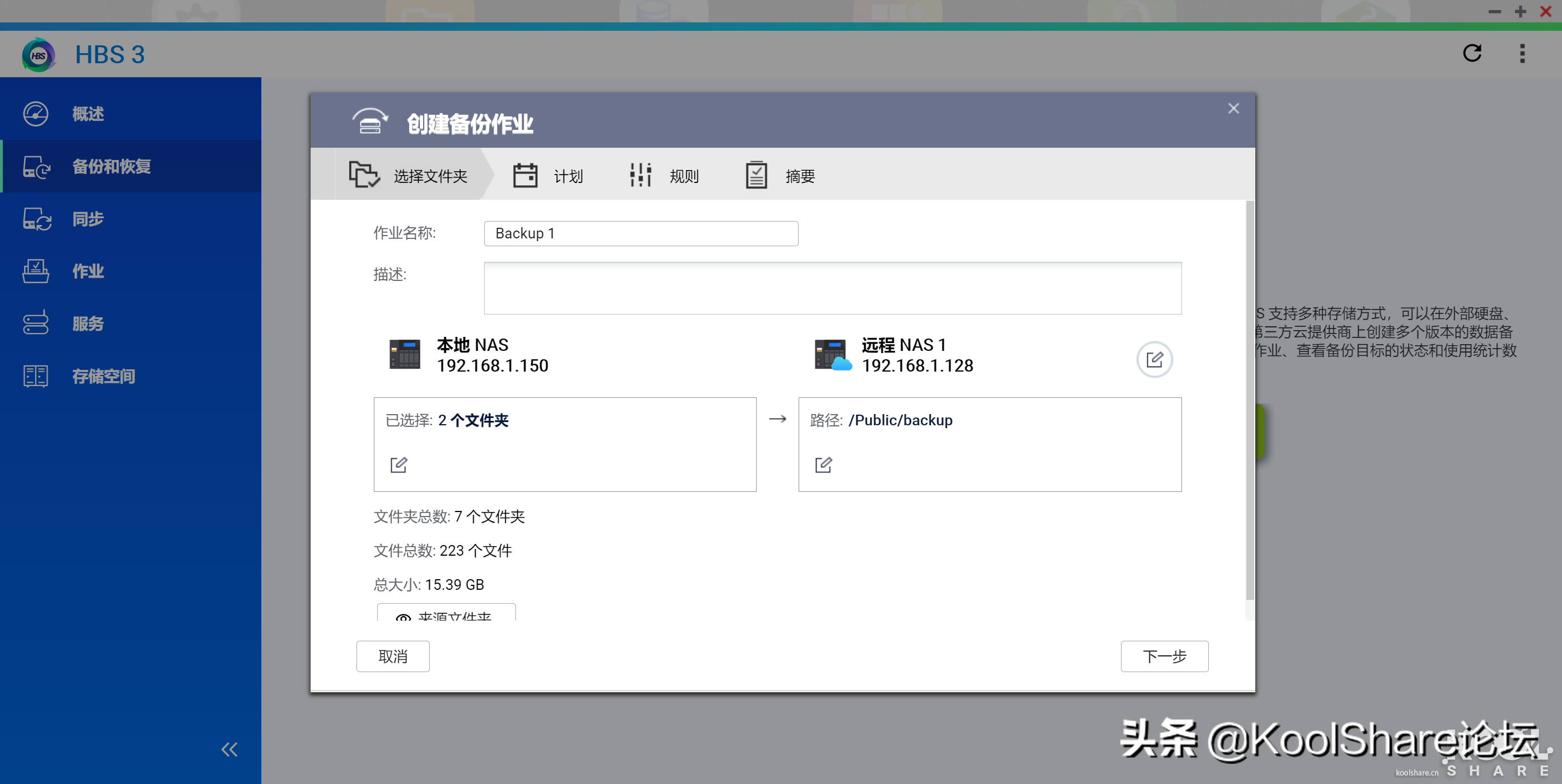

▲填入远程NAS的IP地址，登录账号和密码

▲创建链接后就能进行下一步操作了

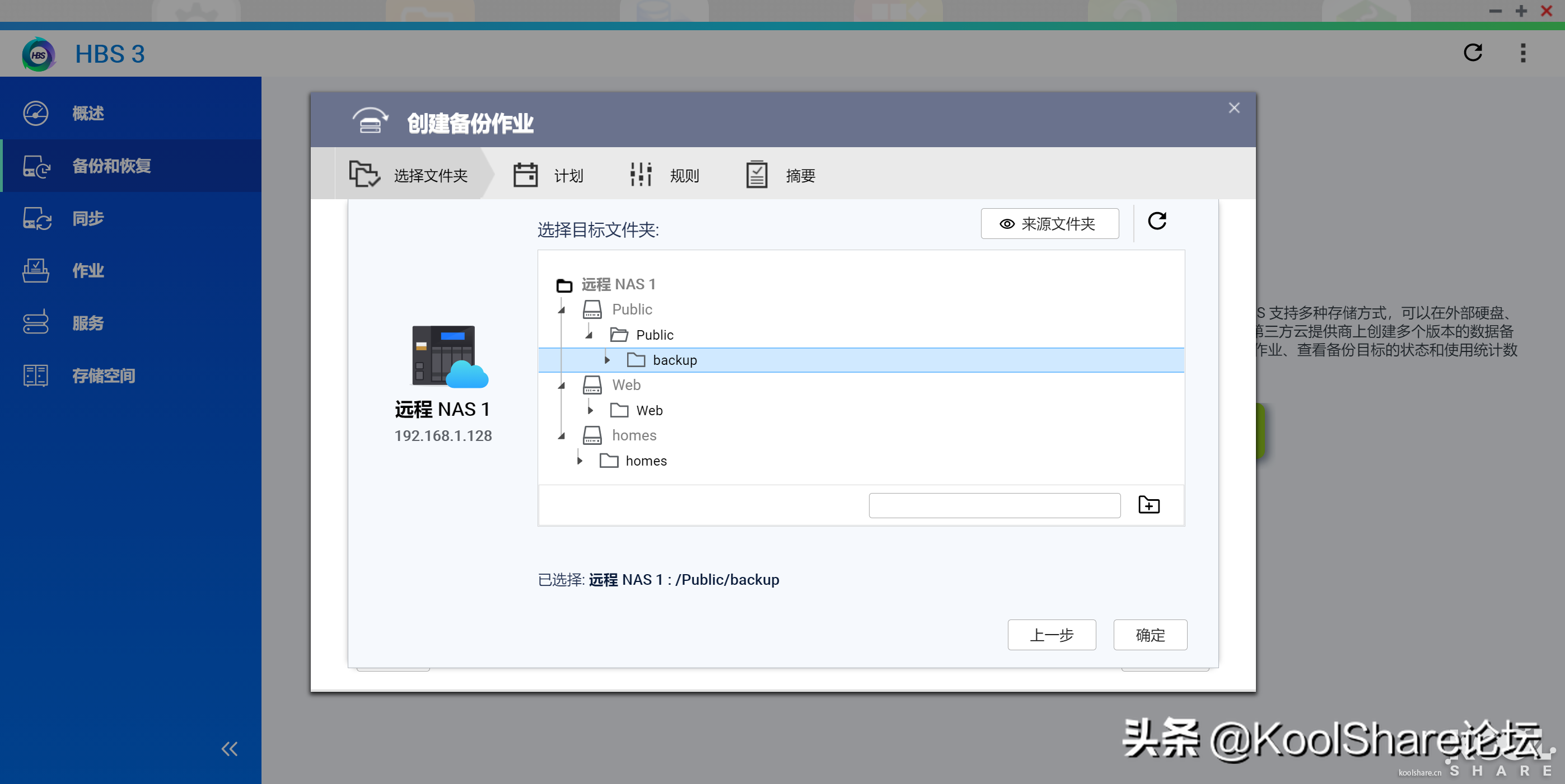

▲我选择在TS-h973AX上新建一个backup文件夹用来备份TS-932PX的数据

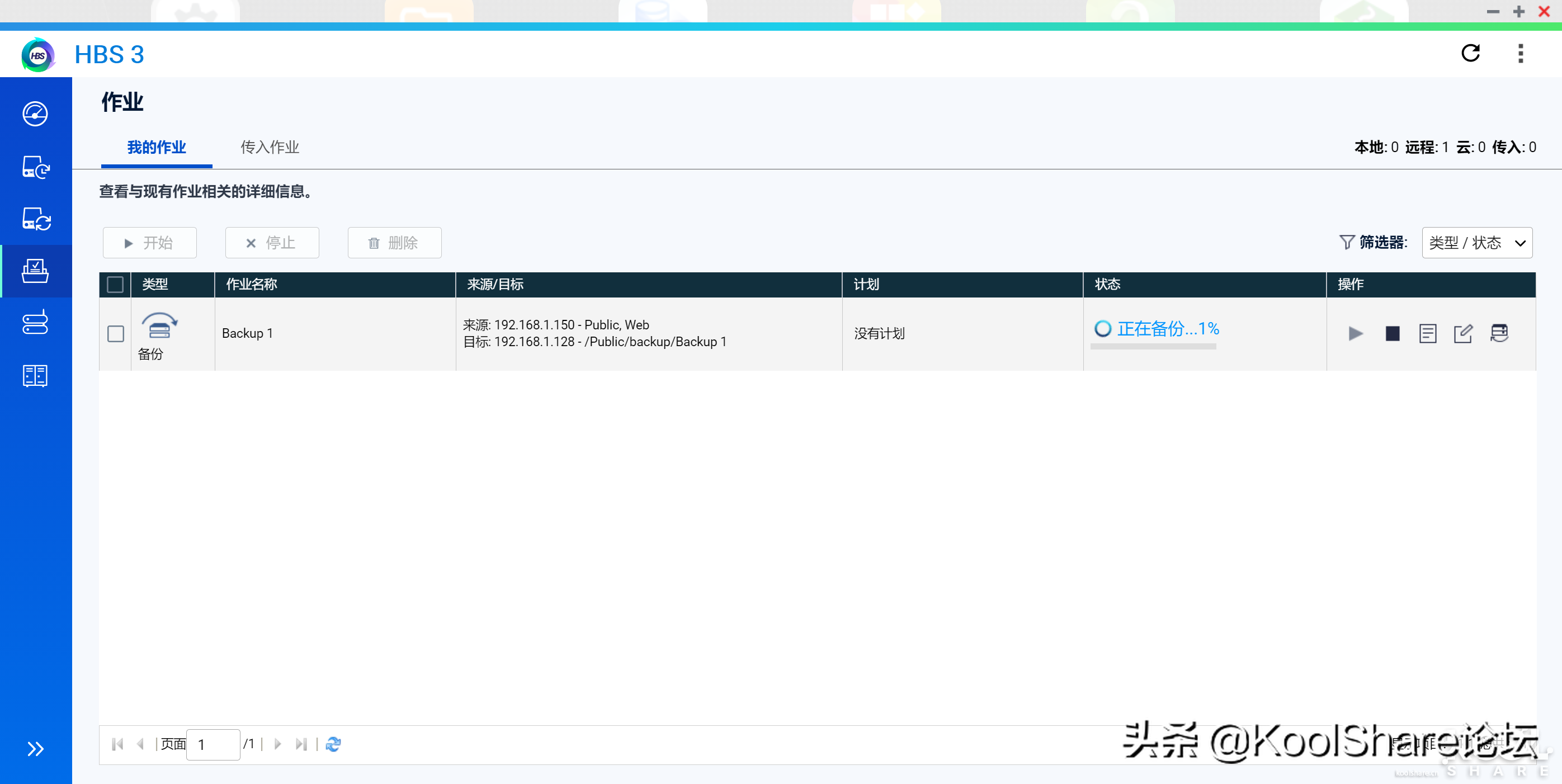

▲在作业栏目可以看到进度

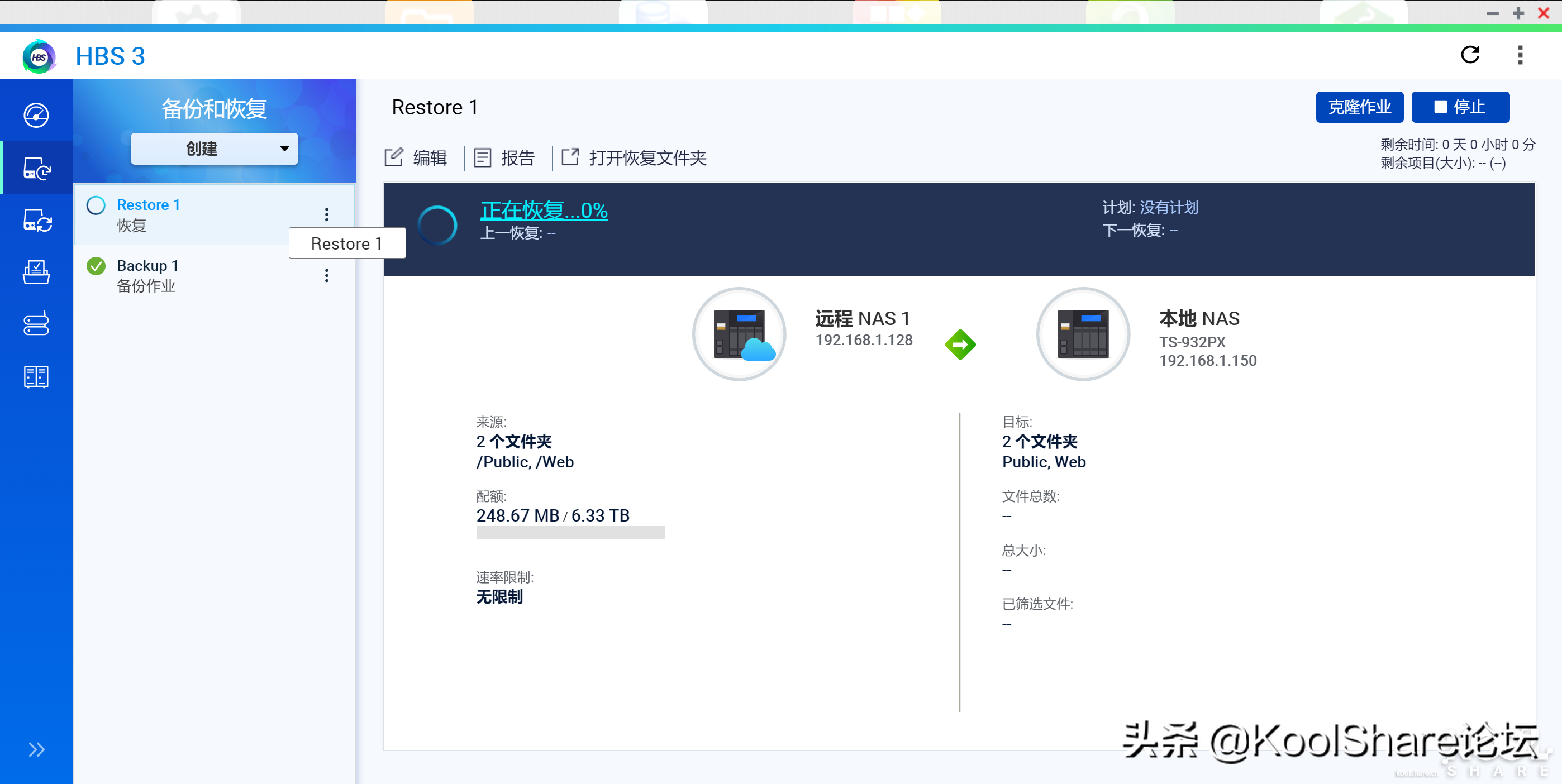

▲数据备份完之后，后期如果TS-932PX的数据损毁了，这时就可以使用恢复作业，从TS-h973AX取回数据

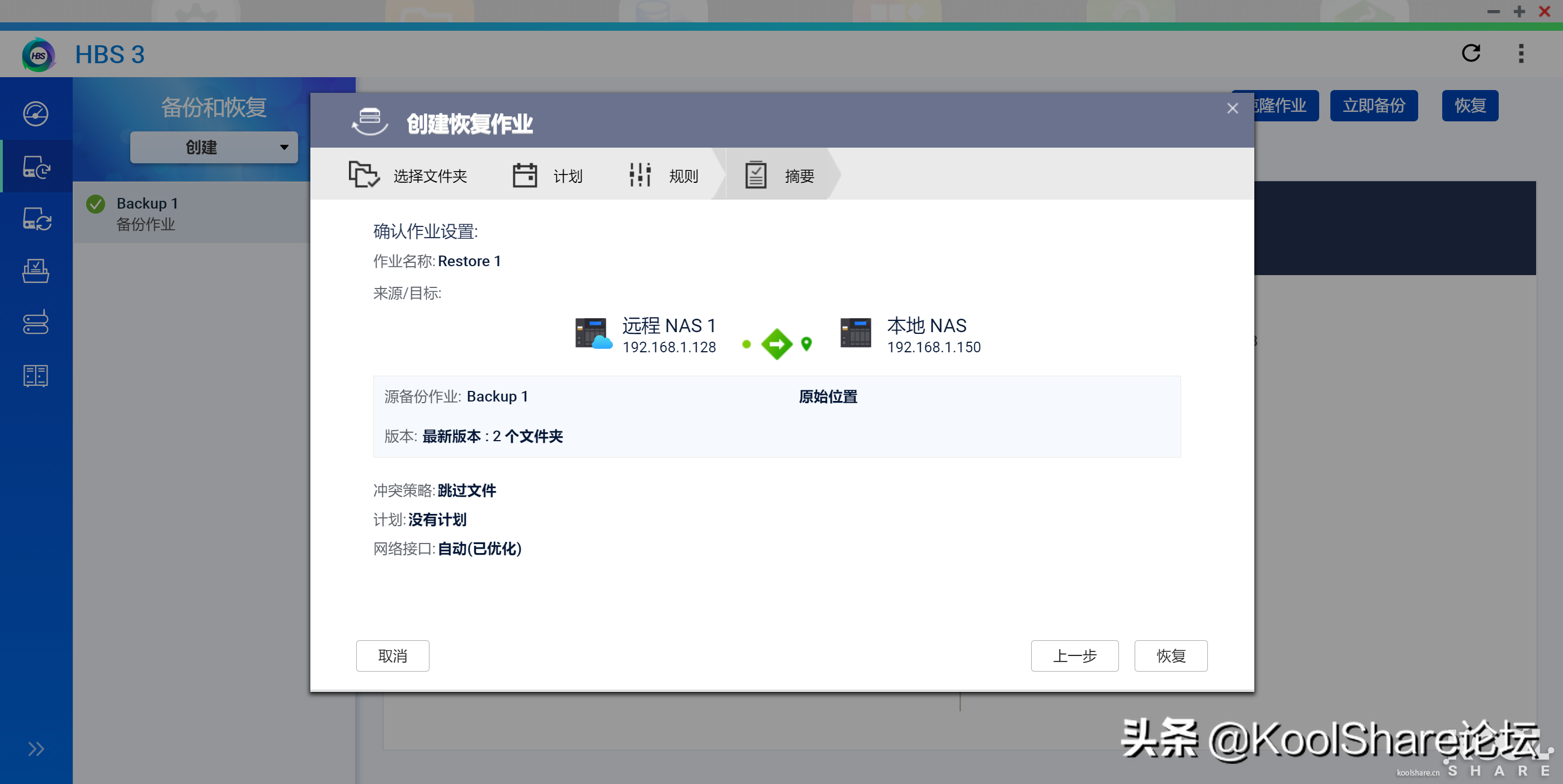

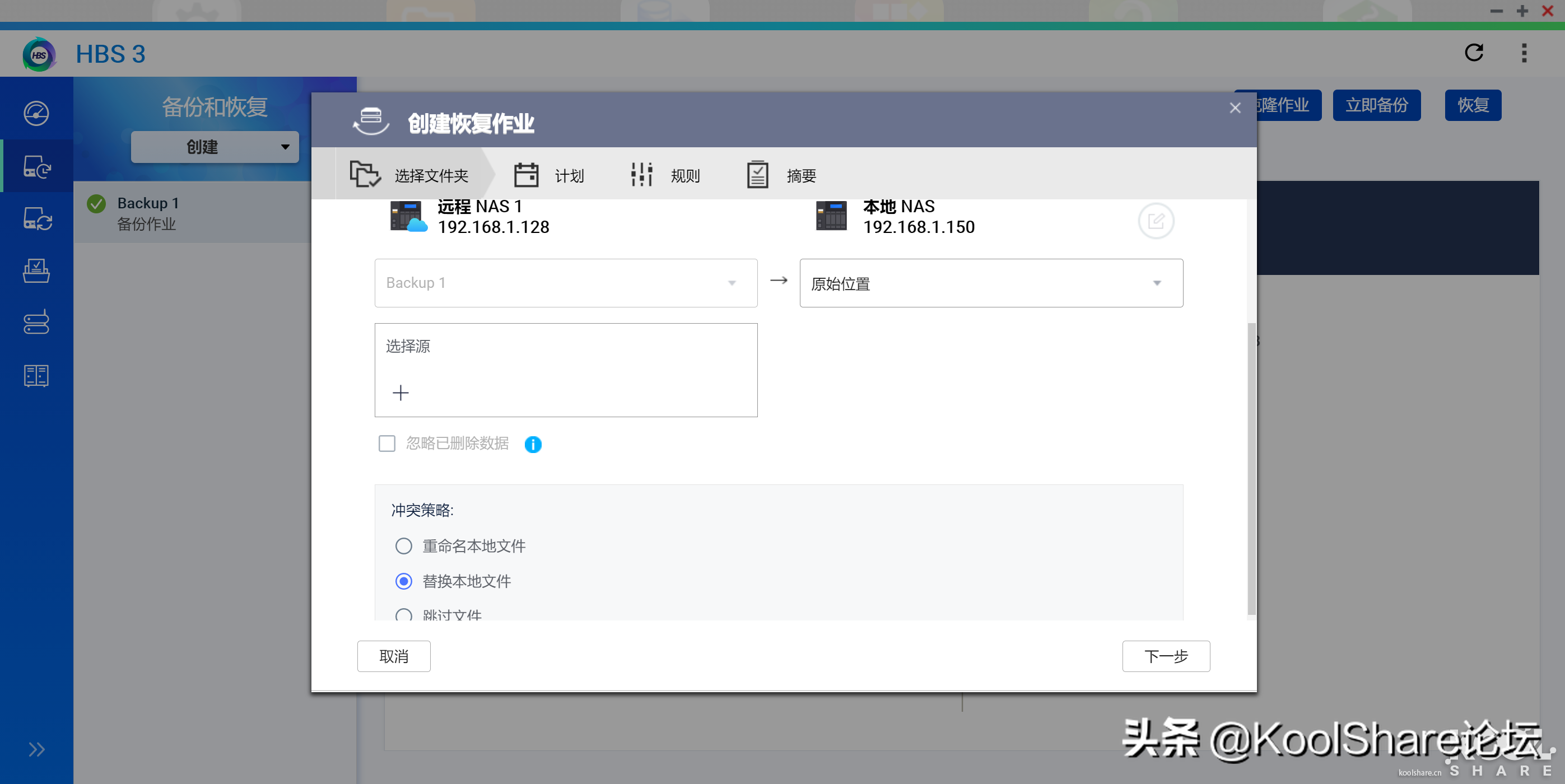

▲选择远程NAS的源文件，已经本地NAS的数据保存位置

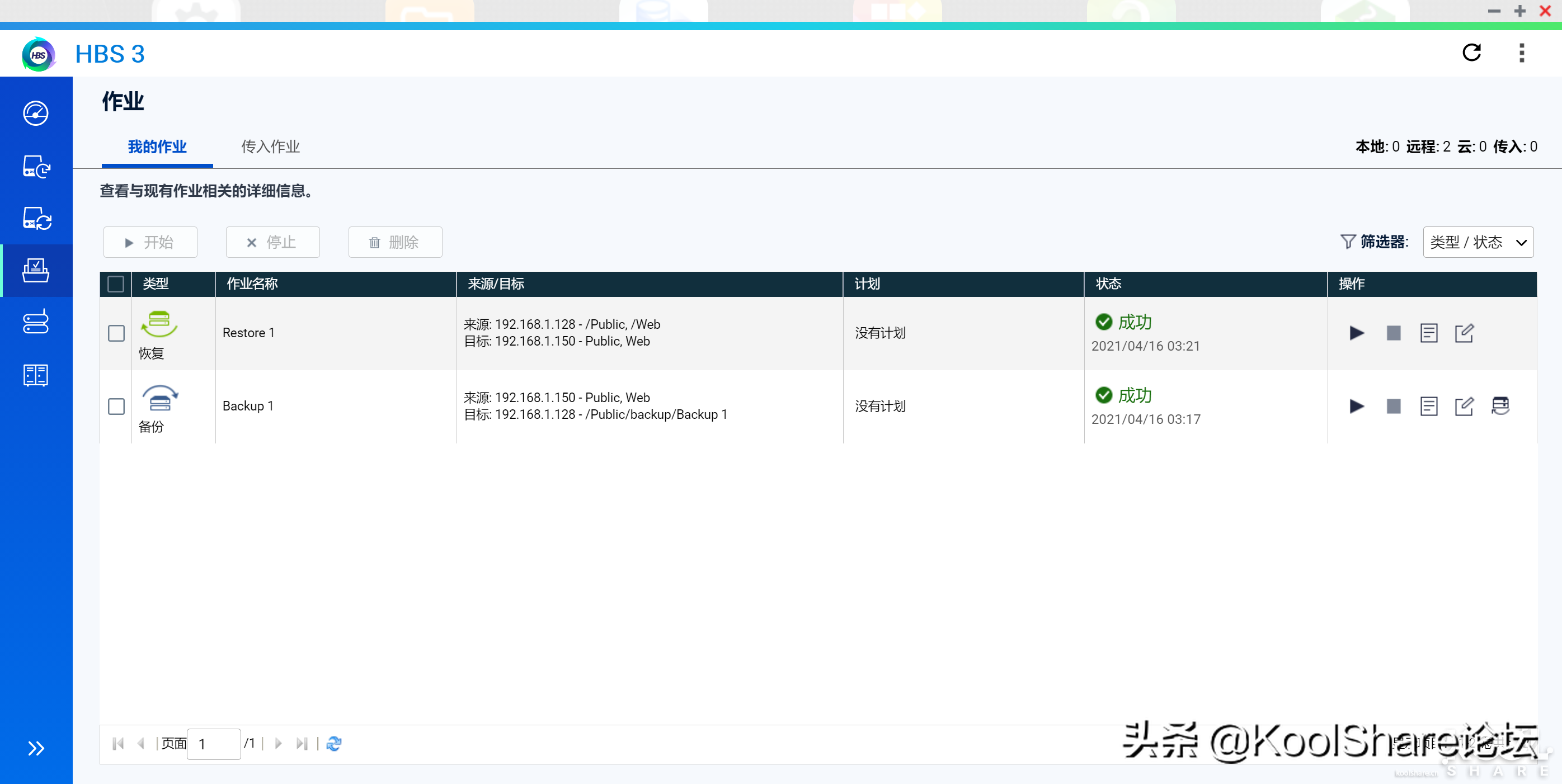

▲同样可以在作业栏目可以看到恢复进度

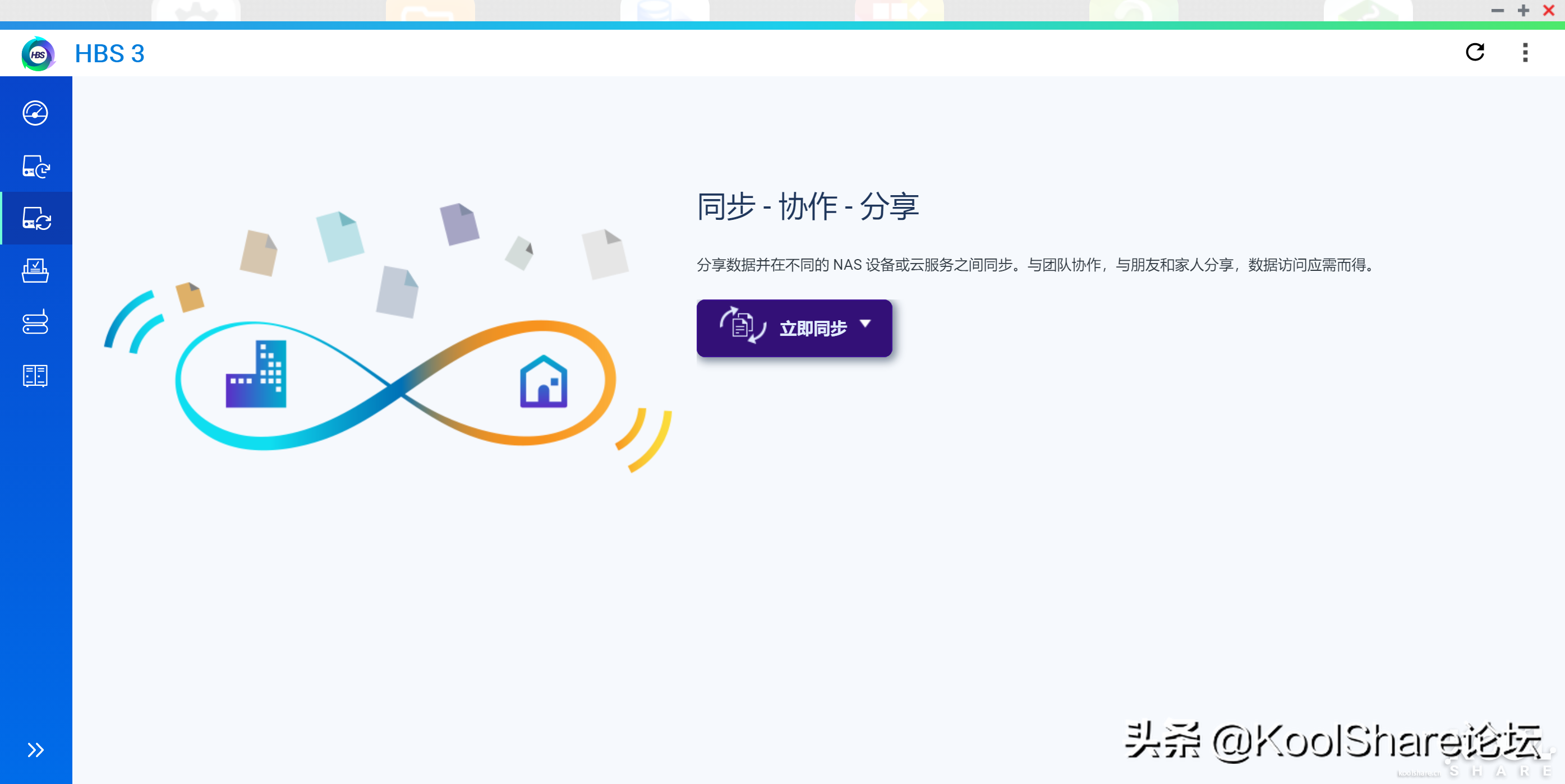

▲除了备份和恢复功能外，HybridBackupSync还提供同步功能，将本地NAS和远程NAS协同作业

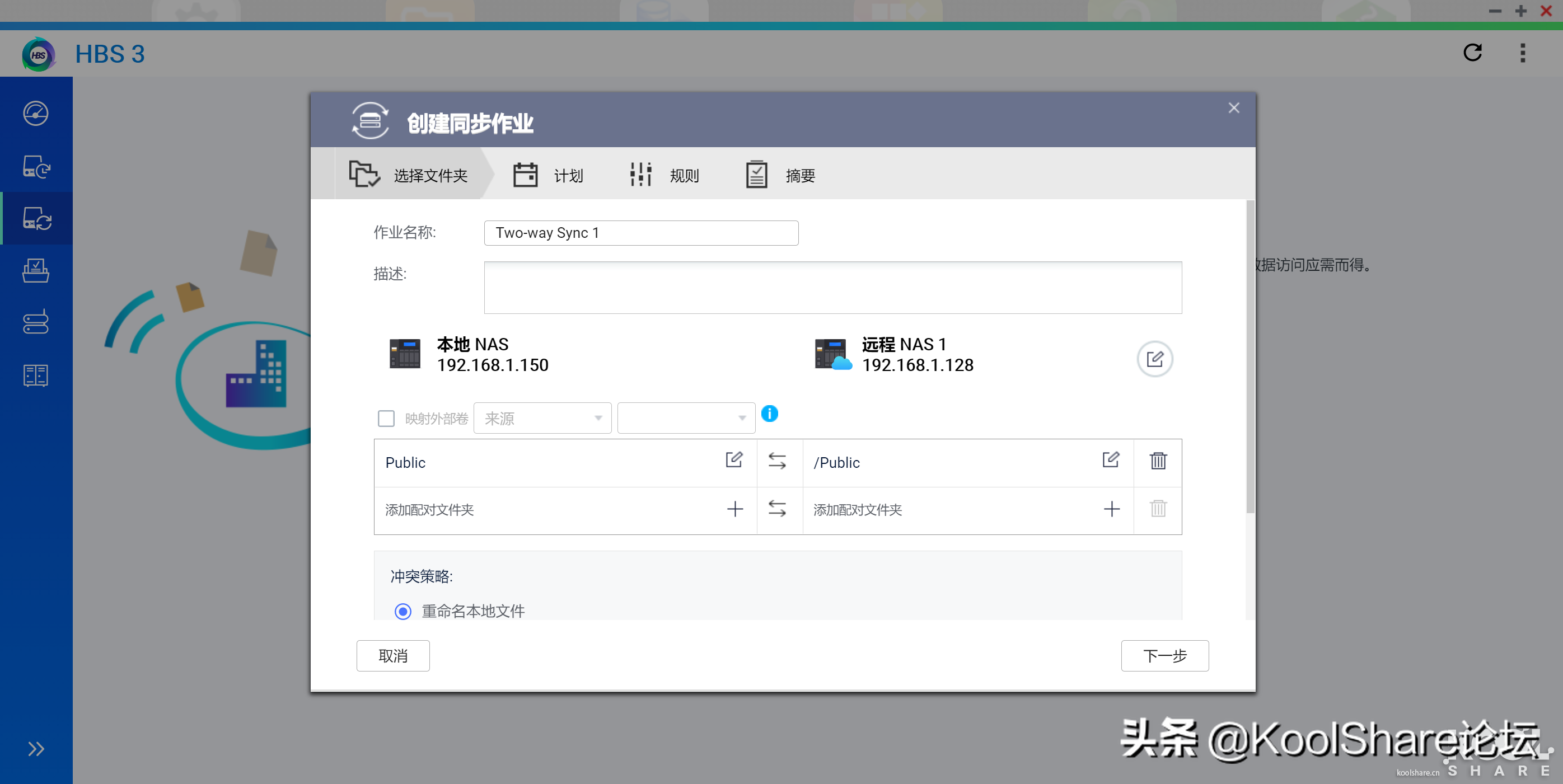

▲选择TS-932PX和TS-h973AX上需要同步的文件夹

▲同步任务完成之后，任何在TS-932PX上的文件变动，都会随时同步到TS-h973AX上


测试

测试使用HDD是西数WD4003FFBX4TB，属于WDRedPro系列，采用CMR技术，7200RPM，SSD是西数的SA500500GB

1.4块WD4003FFBX4TB组建RAID0

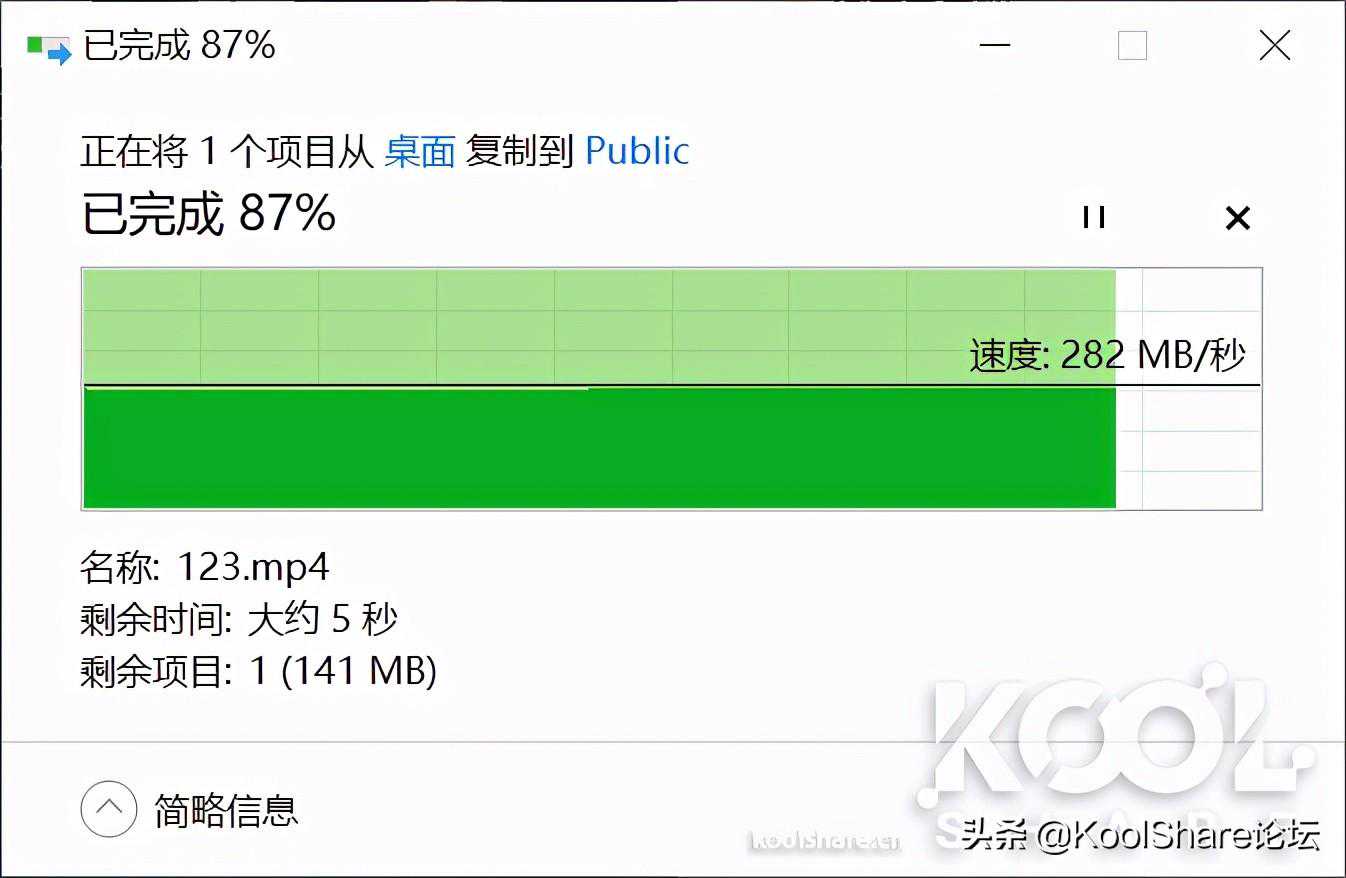

▲通过2.5GbE端口向NAS中上传文档，此时TS-932PX的写入速度在282MB/s左右

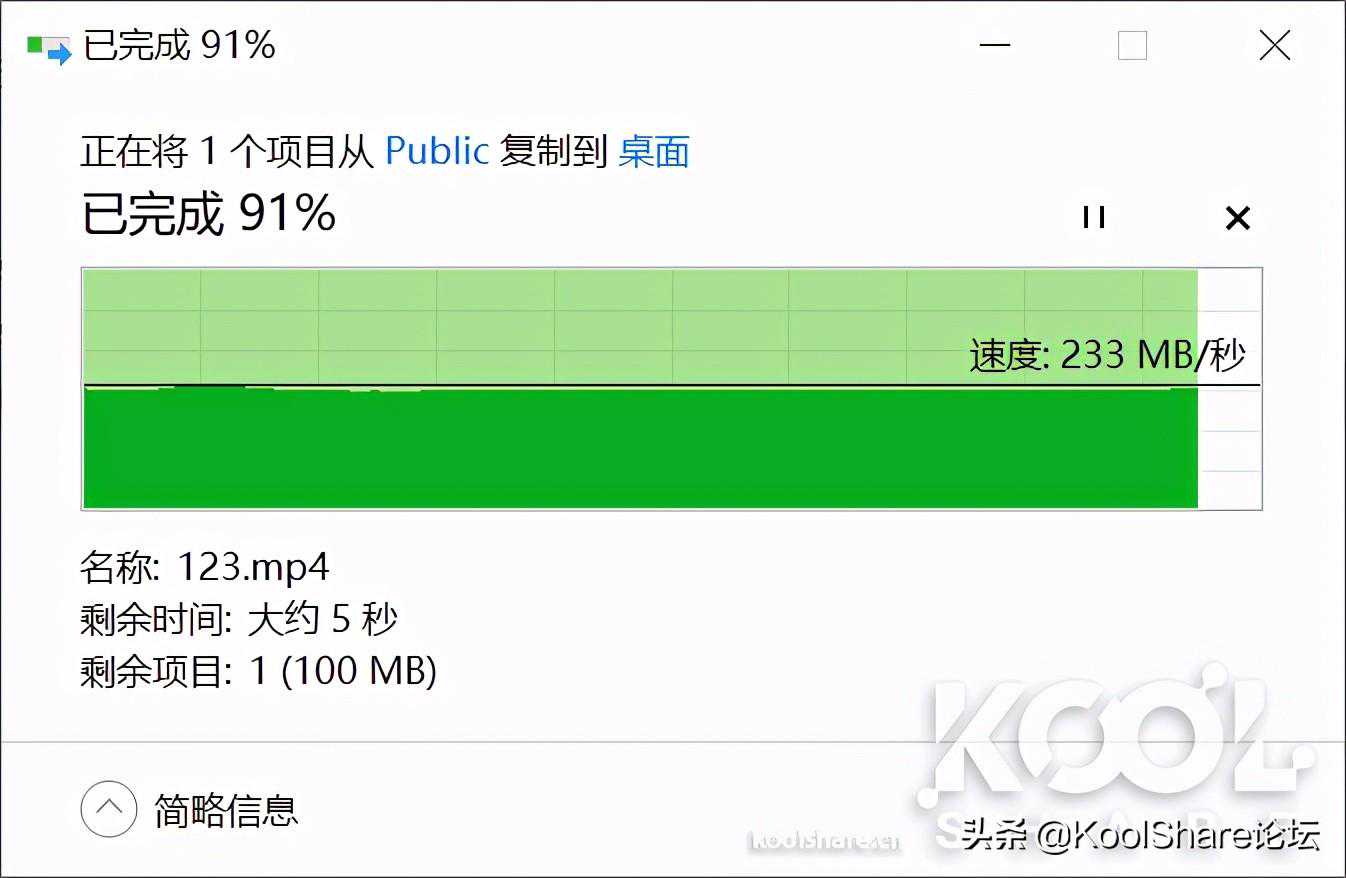

▲通过2.5GbE端口从NAS中取回文档，此时TS-932PX的读取速度在233MB/s左右

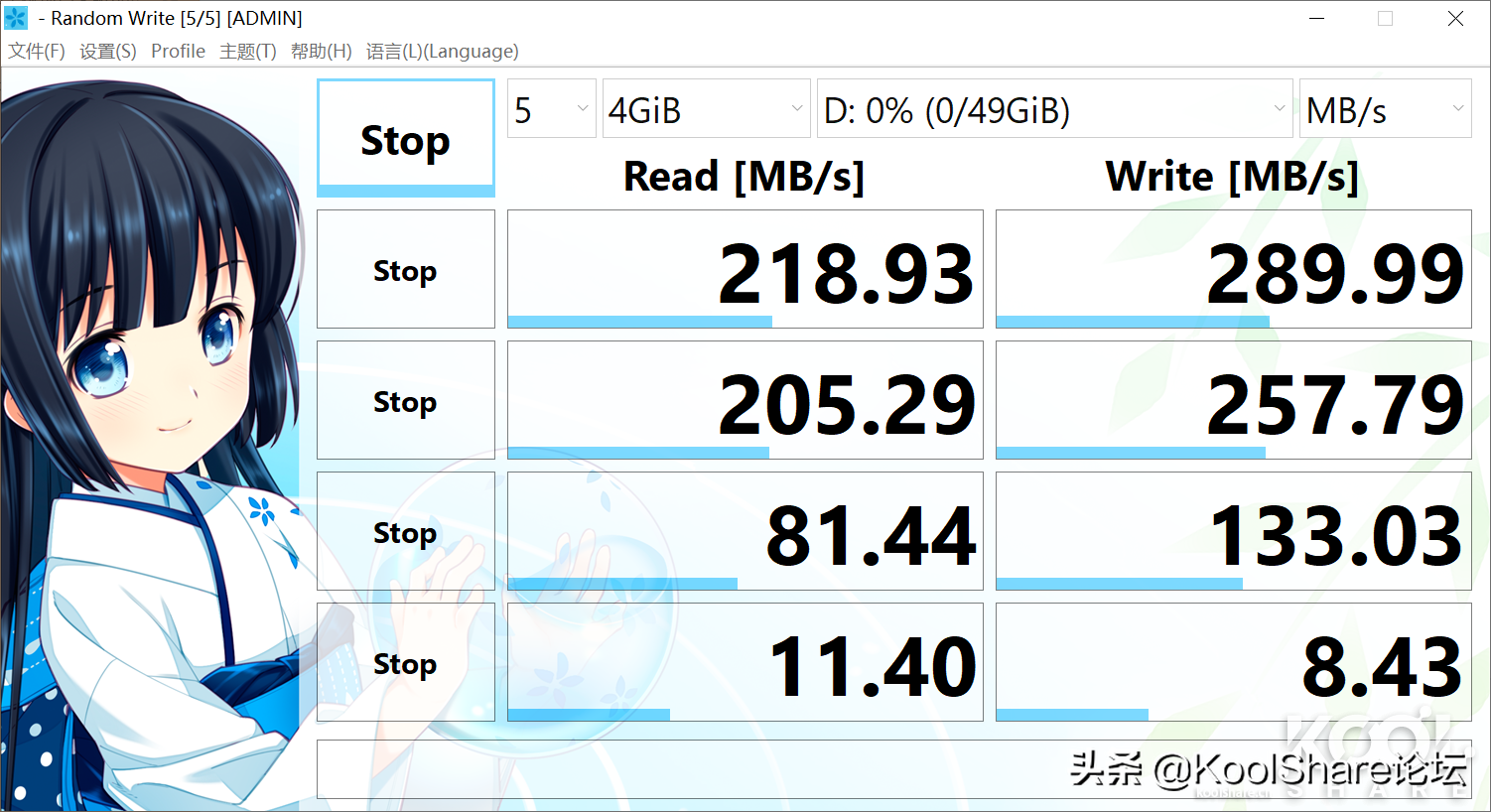

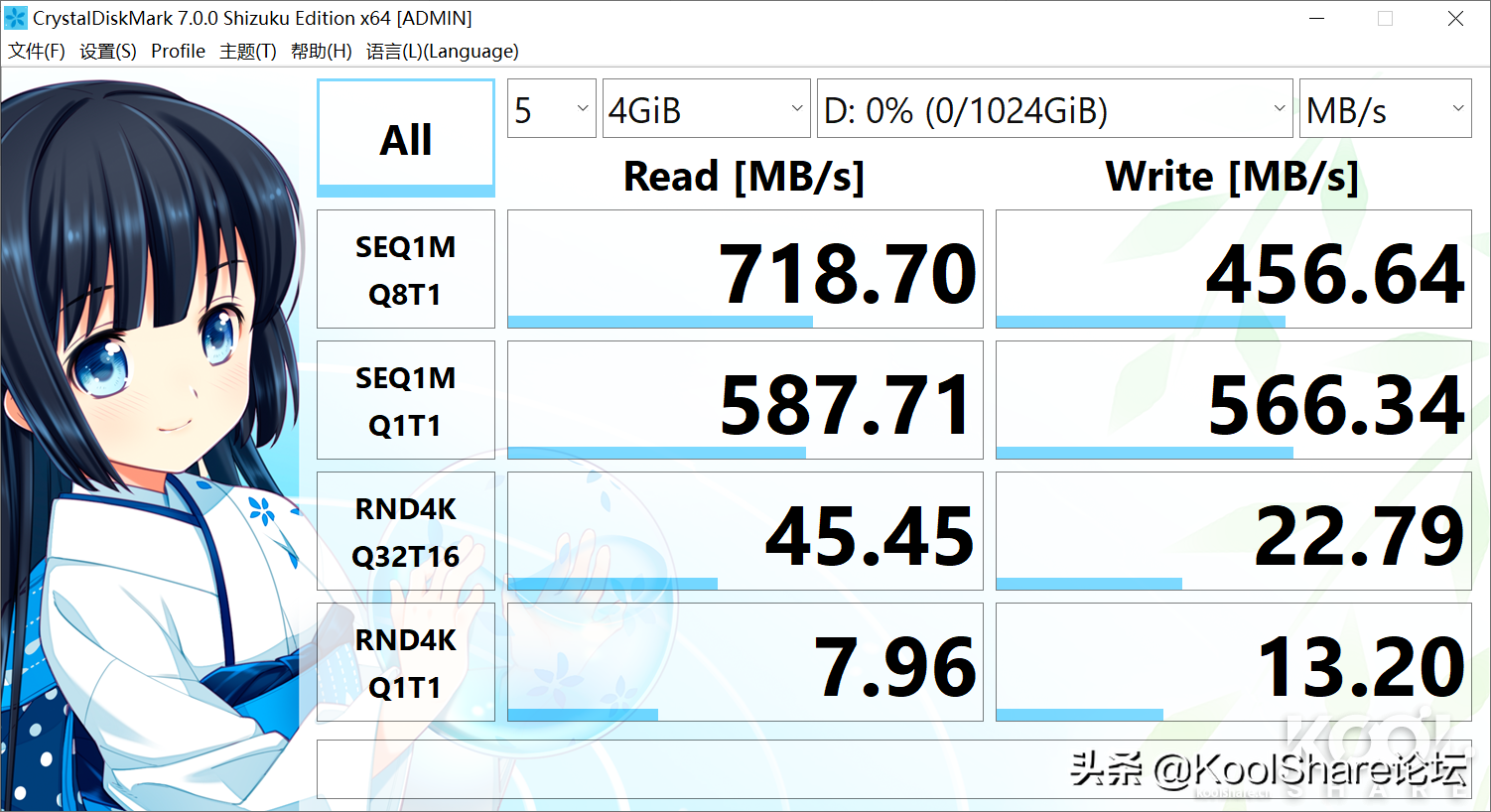

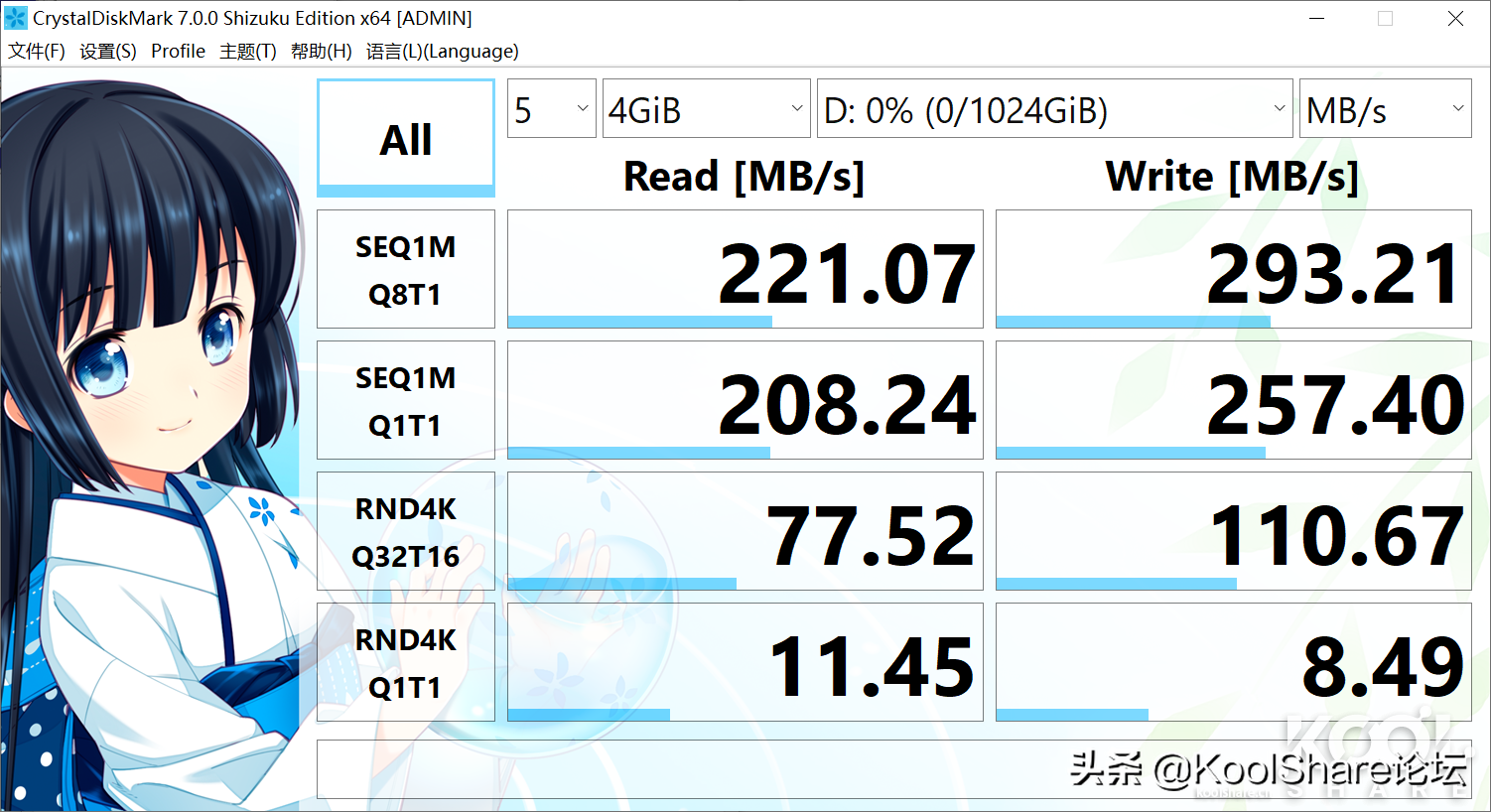

▲挂载ISCSI储存后，使用2.5GbE端口的CrystalDiskMark测试

▲通过10GSFP+端口向NAS中上传文档，此时TS-932PX的写入速度在471MB/s左右

▲通过10GSFP+端口从NAS中取回文档，此时TS-932PX的读取速度在861MB/s左右

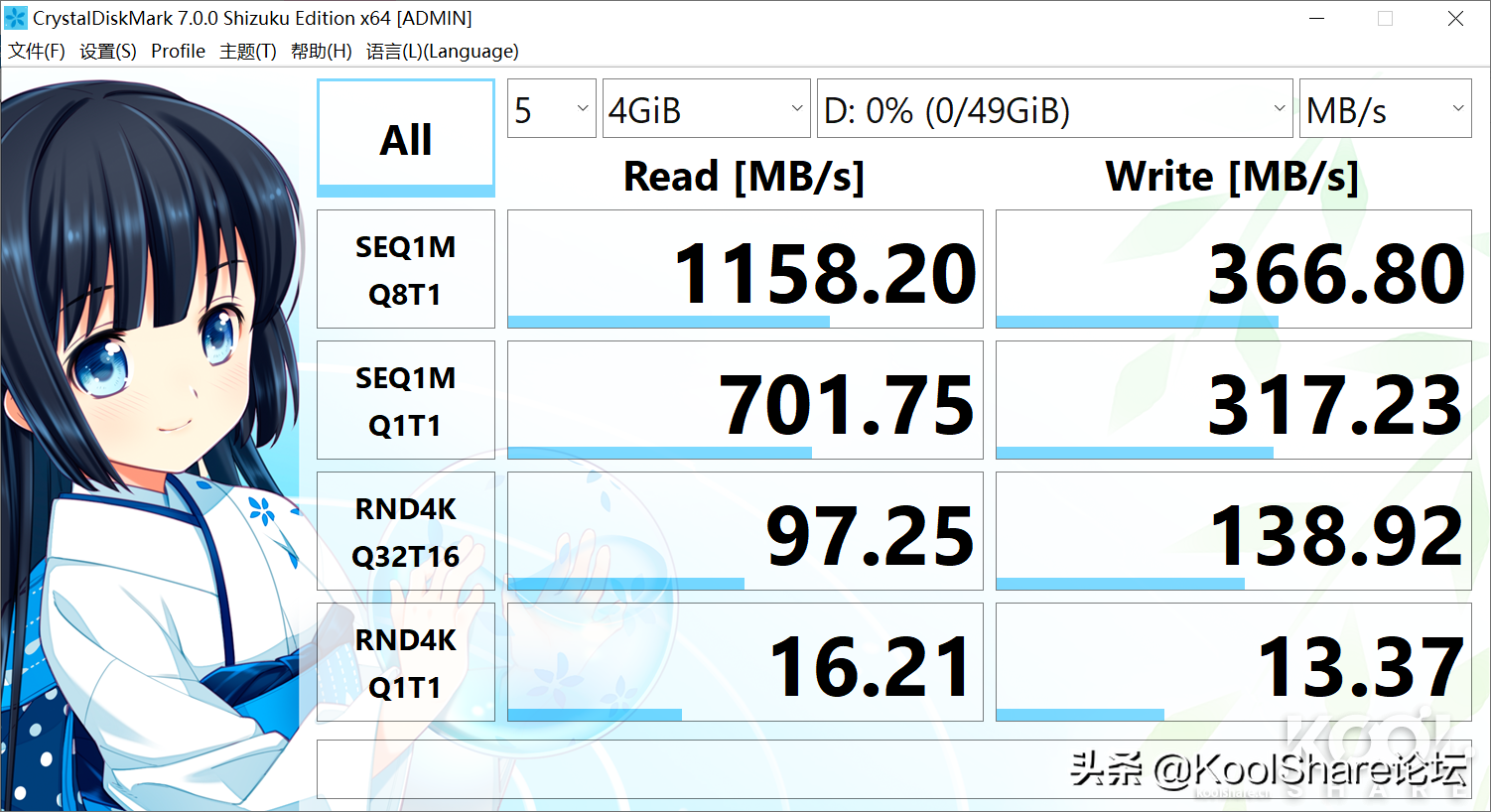

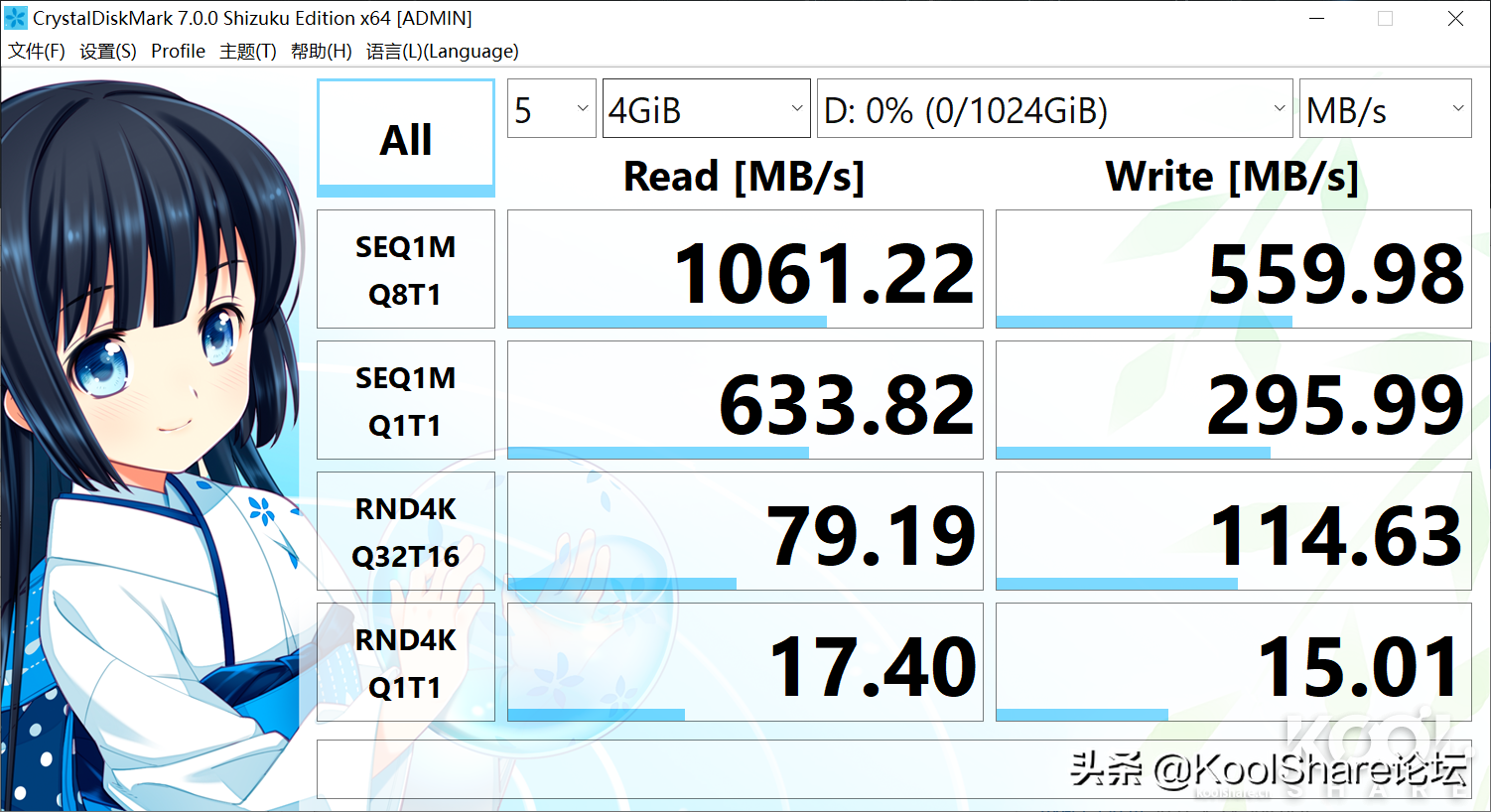

▲挂载ISCSI储存后，使用10GSFP+端口的CrystalDiskMark测试

2.4块WD4003FFBX4TB组建RAID0+2块SA500500GB组建RAID0作为读写缓存

▲通过2.5GbE端口向NAS中上传文档，此时TS-932PX的写入速度在284MB/s左右

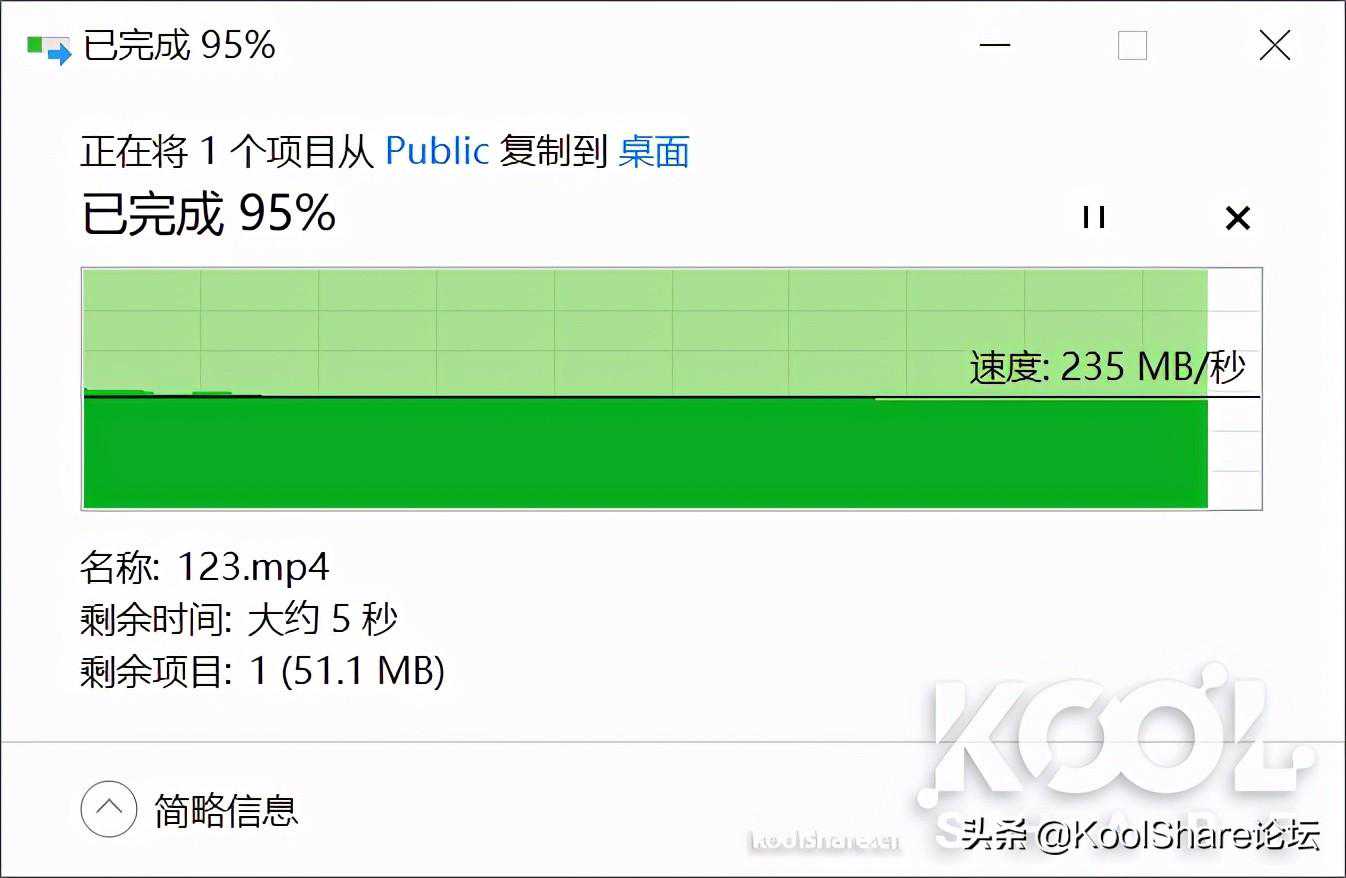

▲通过2.5GbE端口从NAS中取回文档，此时TS-932PX的读取速度在235MB/s左右

▲挂载ISCSI储存后，使用2.5GbE端口的CrystalDiskMark测试

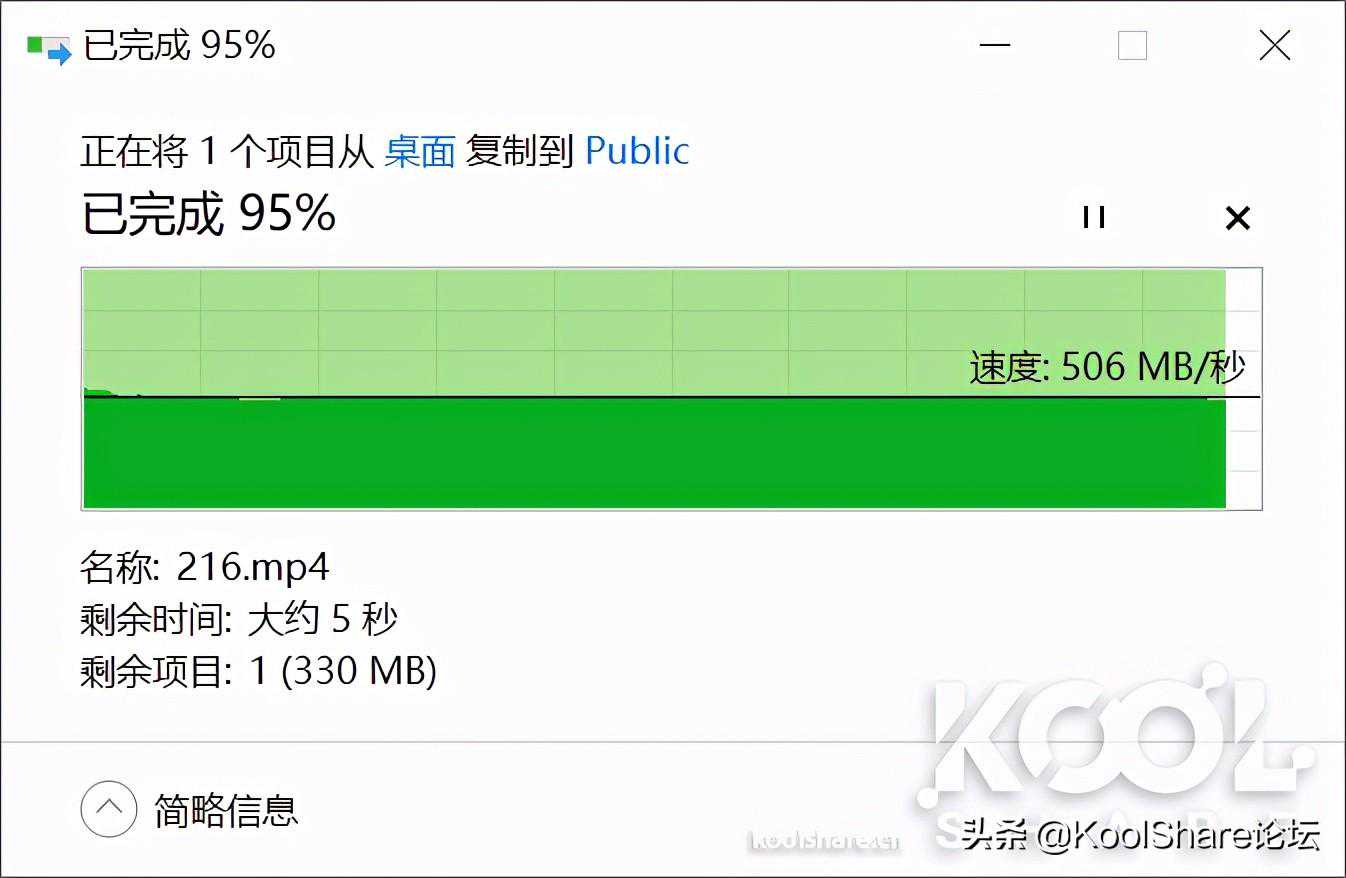

▲通过10GSFP+端口向NAS中上传文档，此时TS-932PX的写入速度在506MB/s左右

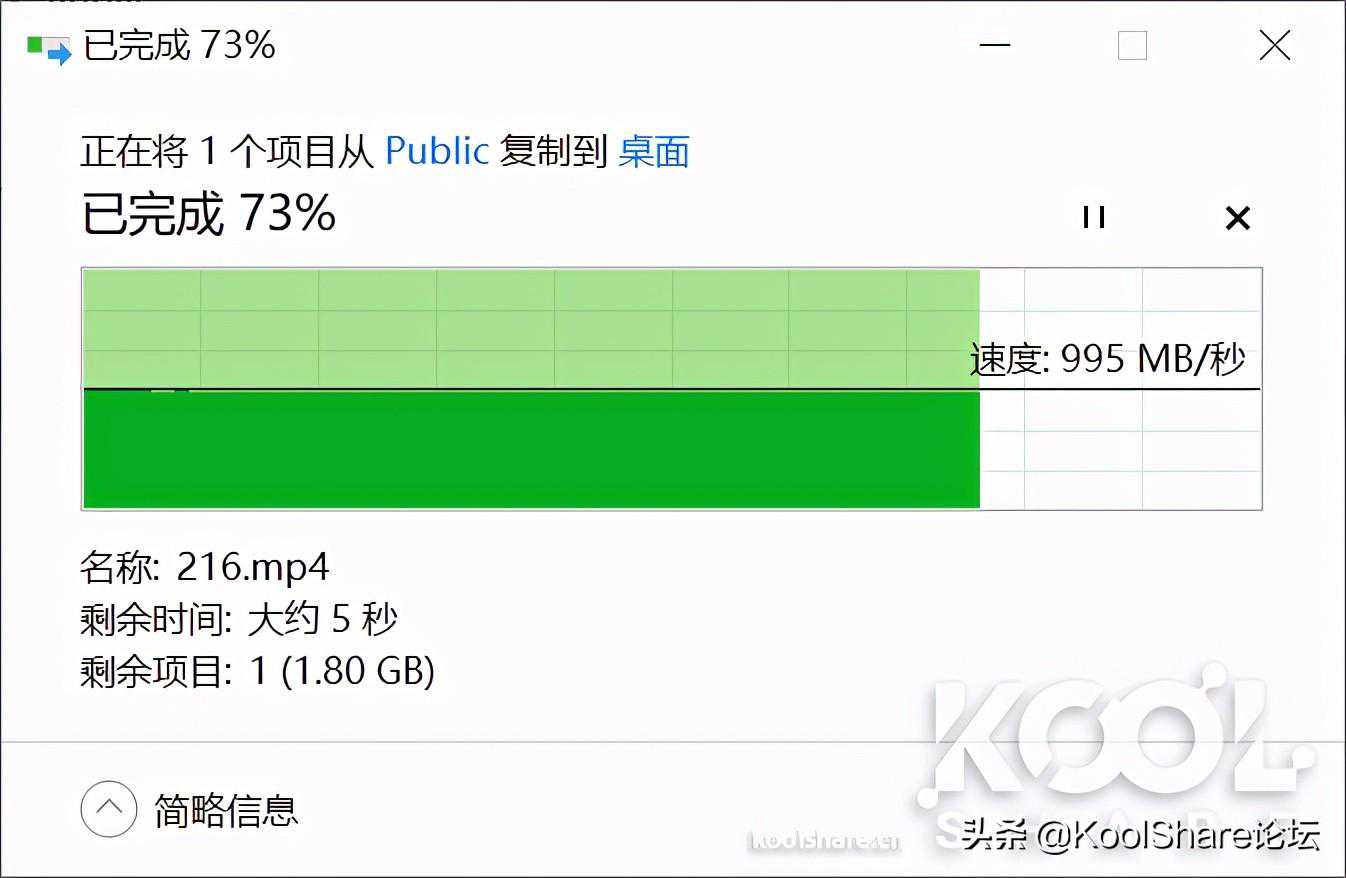

▲通过10GSFP+端口从NAS中取回文档，此时TS-932PX的读取速度在995MB/s左右

▲挂载ISCSI储存后，使用10GSFP+端口的CrystalDiskMark测试

3.2块SA500500GB组建RAID0

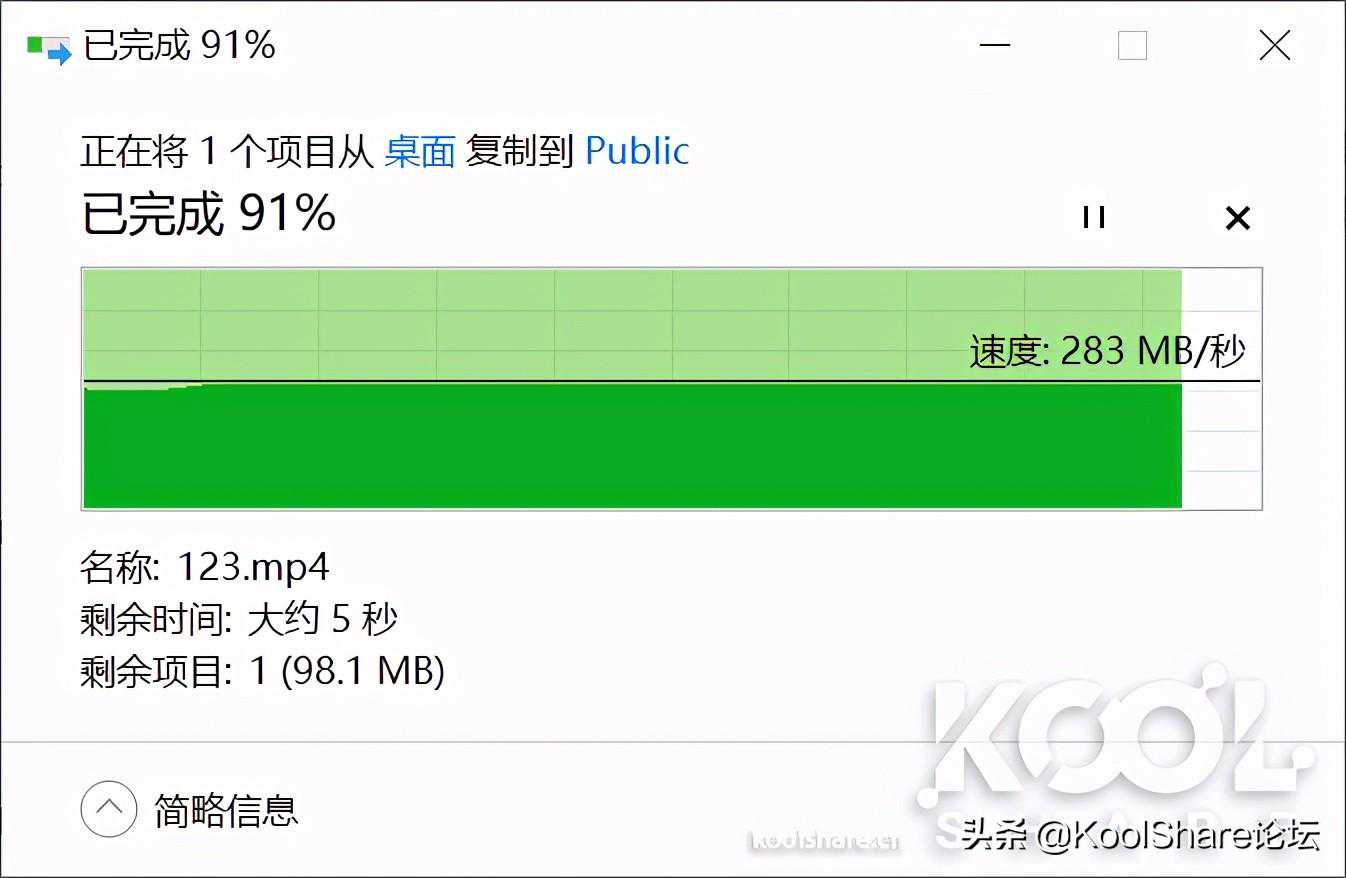

▲通过2.5GbE端口向NAS中上传文档，此时TS-932PX的写入速度在283MB/s左右

▲通过2.5GbE端口从NAS中取回文档，此时TS-932PX的读取速度在234MB/s左右

▲挂载ISCSI储存后，使用2.5GbE端口的CrystalDiskMark测试

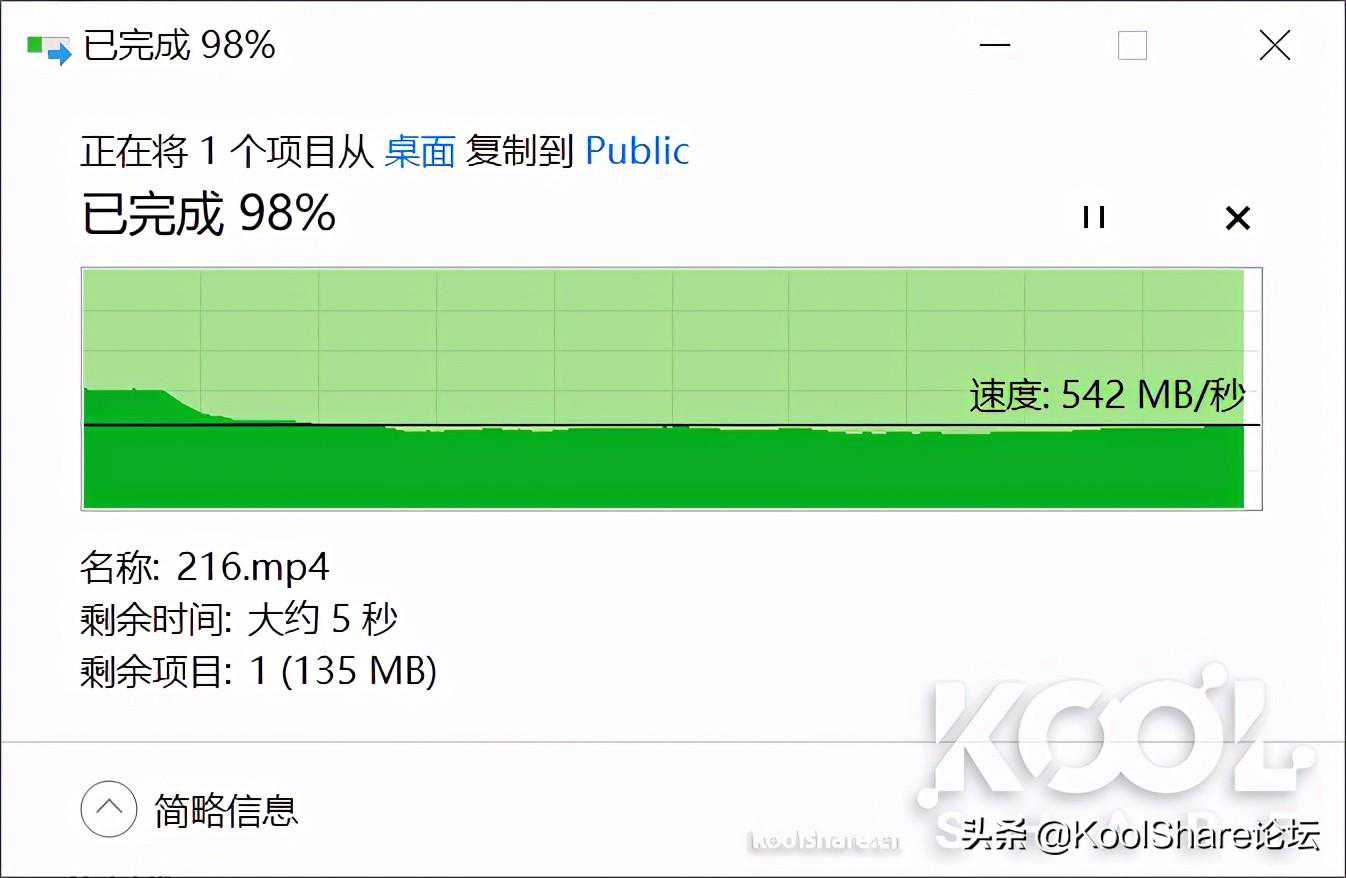

▲通过10GSFP+端口向NAS中上传文档，此时TS-932PX的写入速度在542MB/s左右

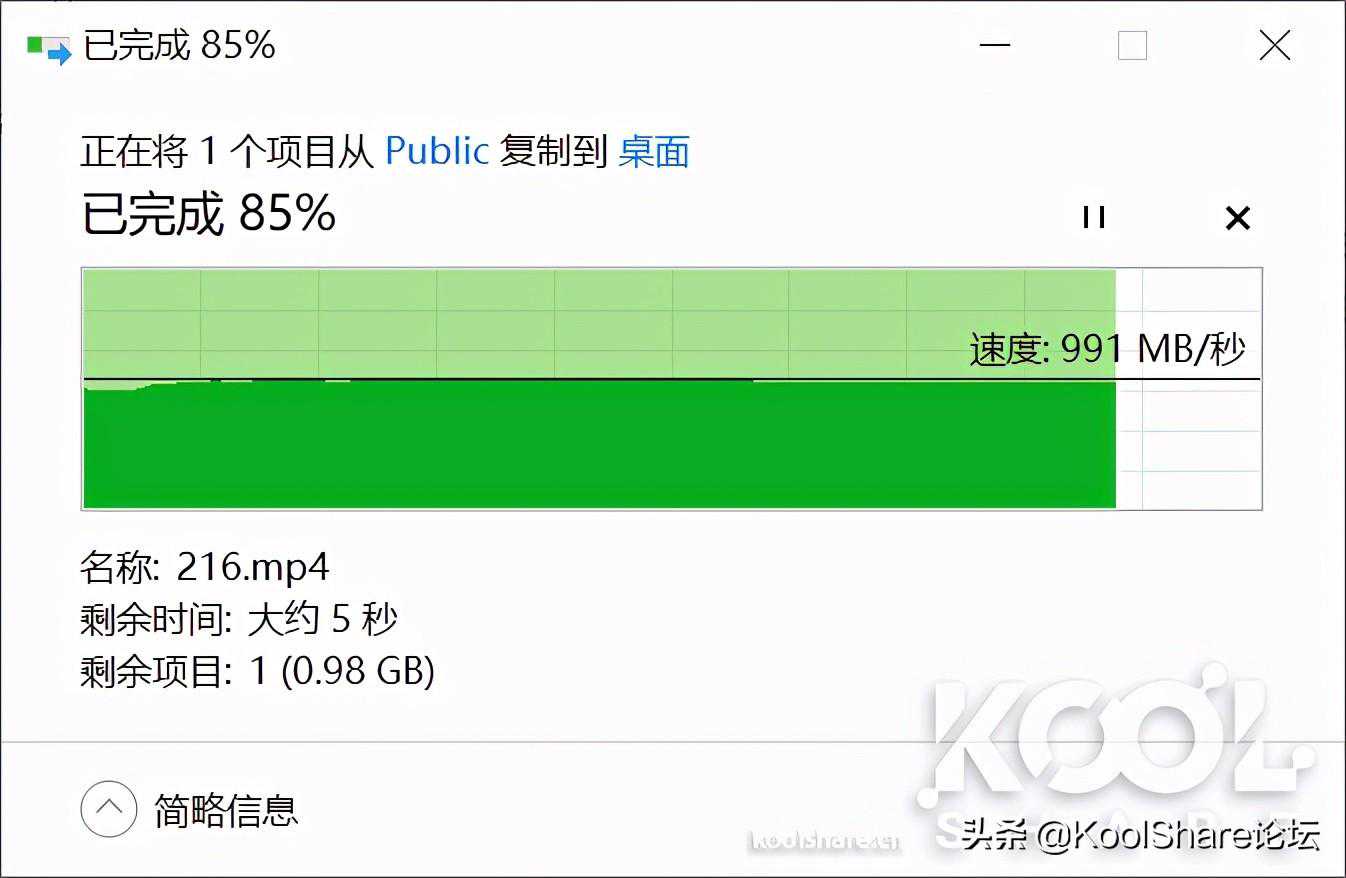

▲通过10GSFP+端口从NAS中取回文档，此时TS-932PX的读取速度在991MB/s左右

▲挂载ISCSI储存后，使用10GSFP+端口的CrystalDiskMark测试


功耗

测试使用4块WD4003FFBX4TB，2块SA500500GB

▲QNAPTS-932PX休眠时功耗为17.2W左右

▲QNAPTS-932PX使用2.5GbE端口正常运行时功耗为37.6W左右

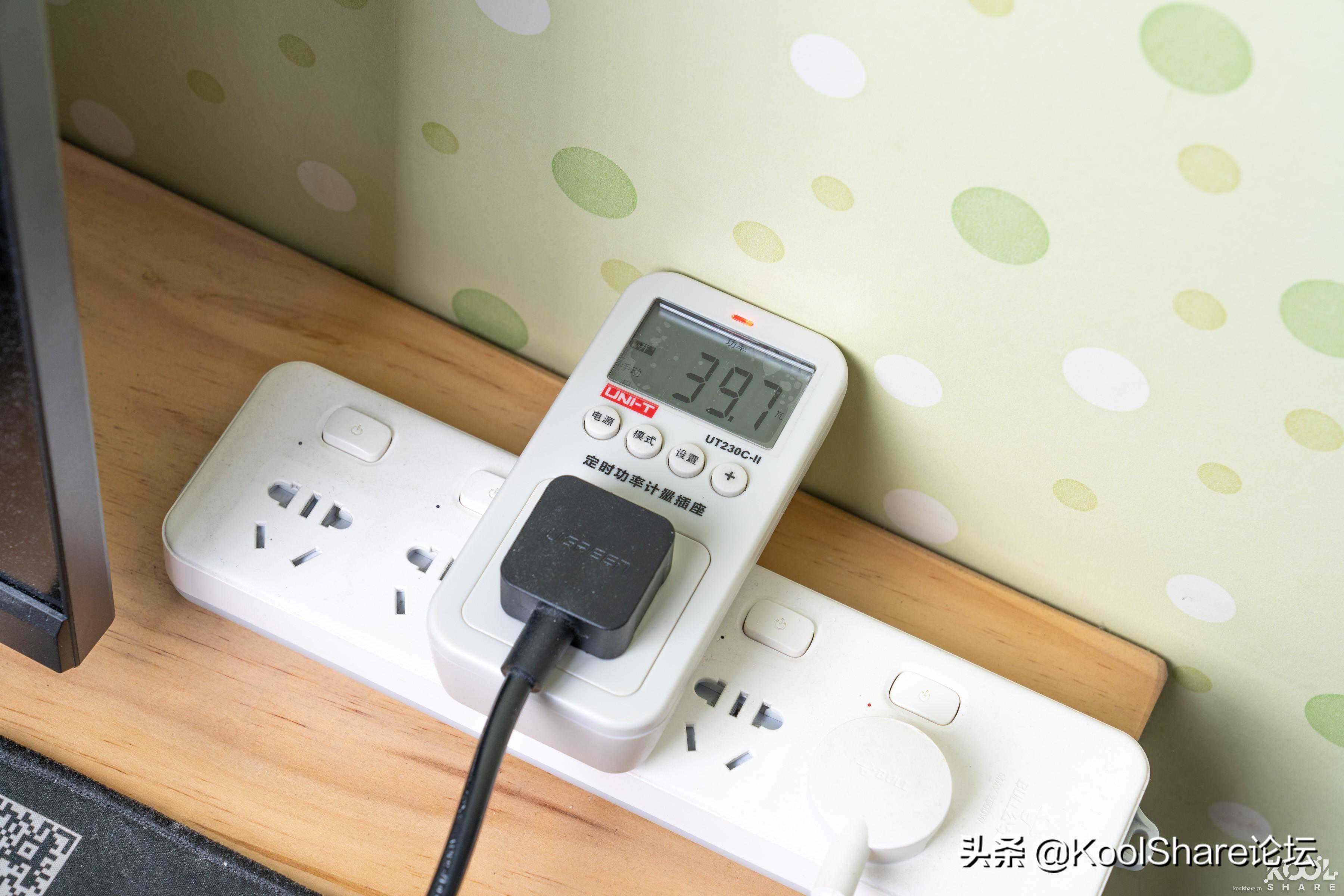

▲QNAPTS-932PX使用2.5GbE端口上传文档时功耗为39.7W左右

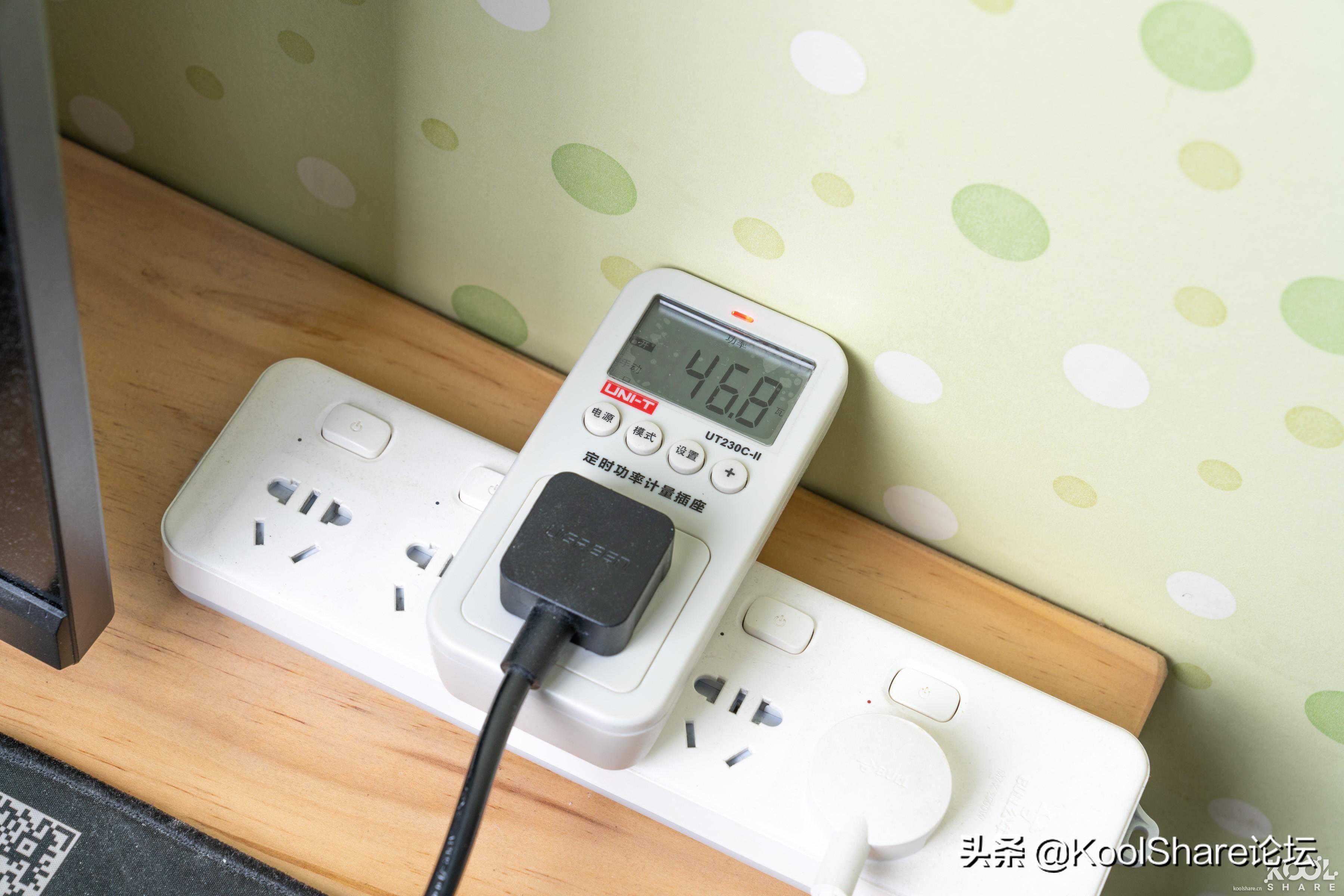

▲QNAPTS-932PX使用10GSFP+端口正常运行时功耗为46.8W左右

▲QNAPTS-932PX使用10GSFP+端口上传文档时功耗为52.8W左右


温度

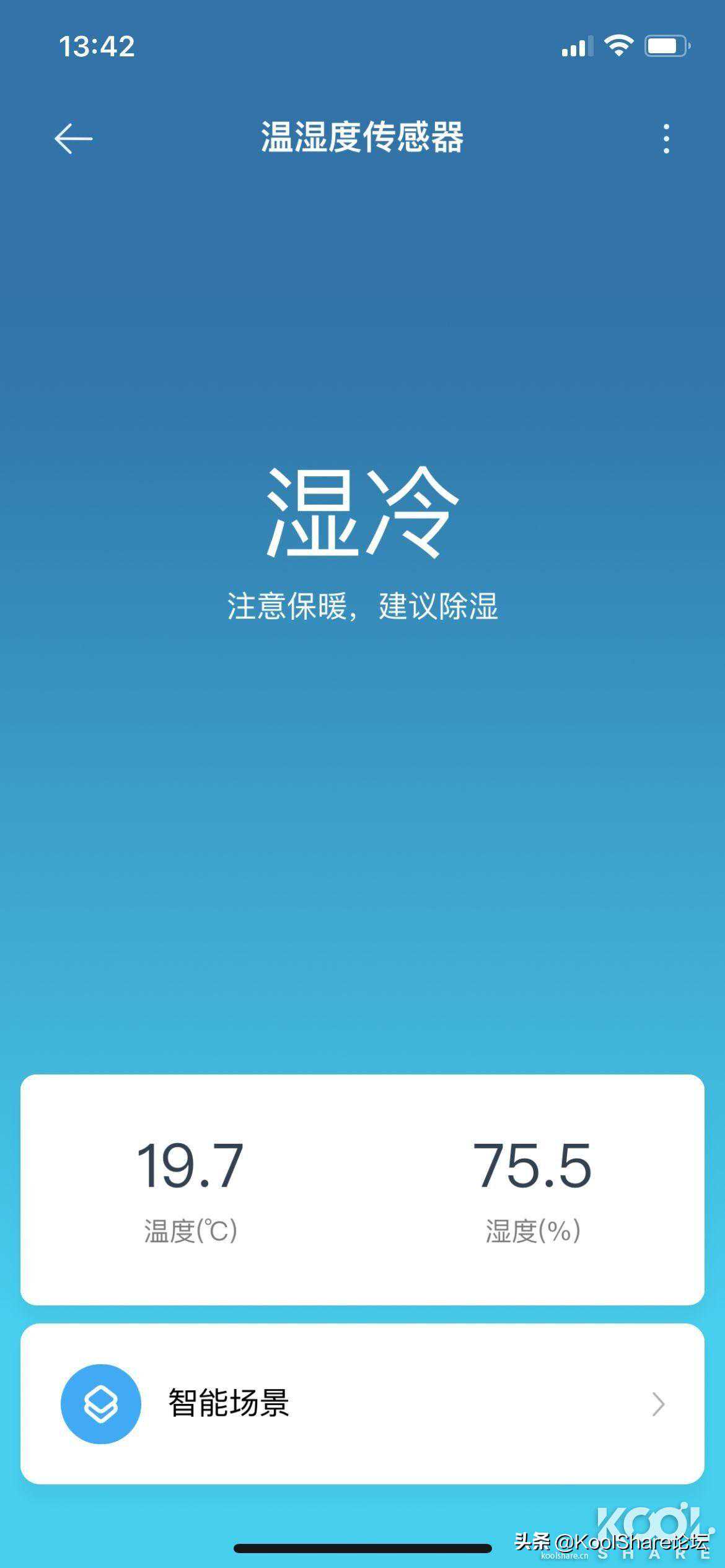

▲环境温度在19.7度左右，湿度在75.5%左右

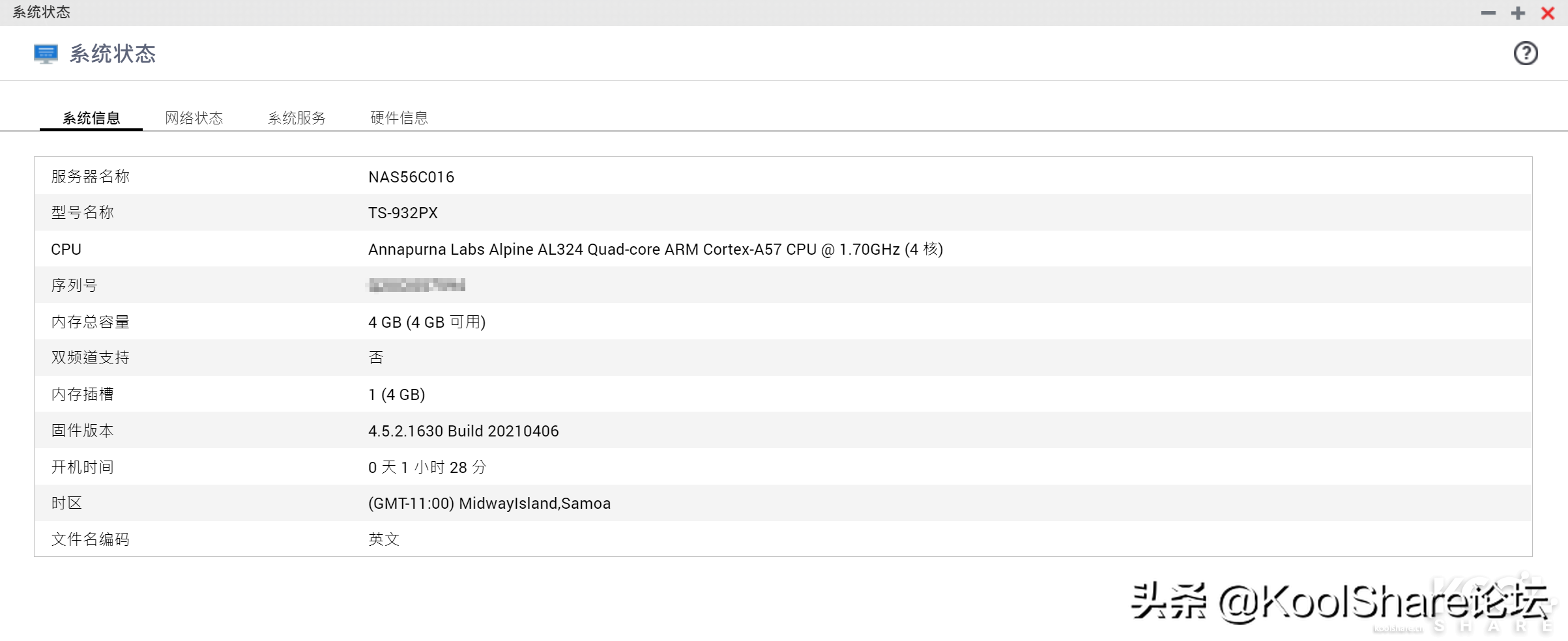

▲NAS运行1个半小时左右，NAS风扇策略为智能常态

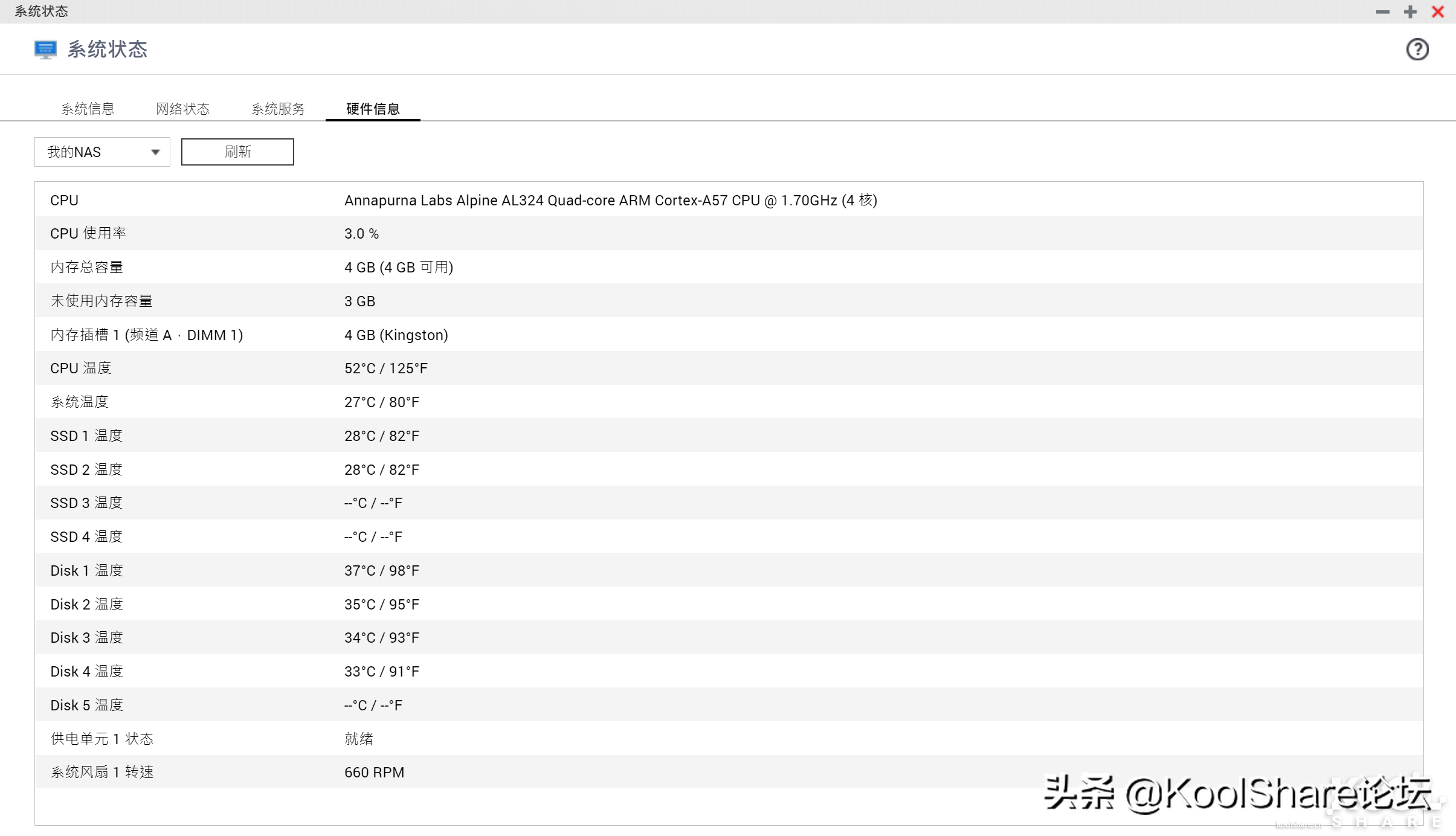

▲此时四块HDD和两块SSD的温度，CPU温度以及系统温度一览

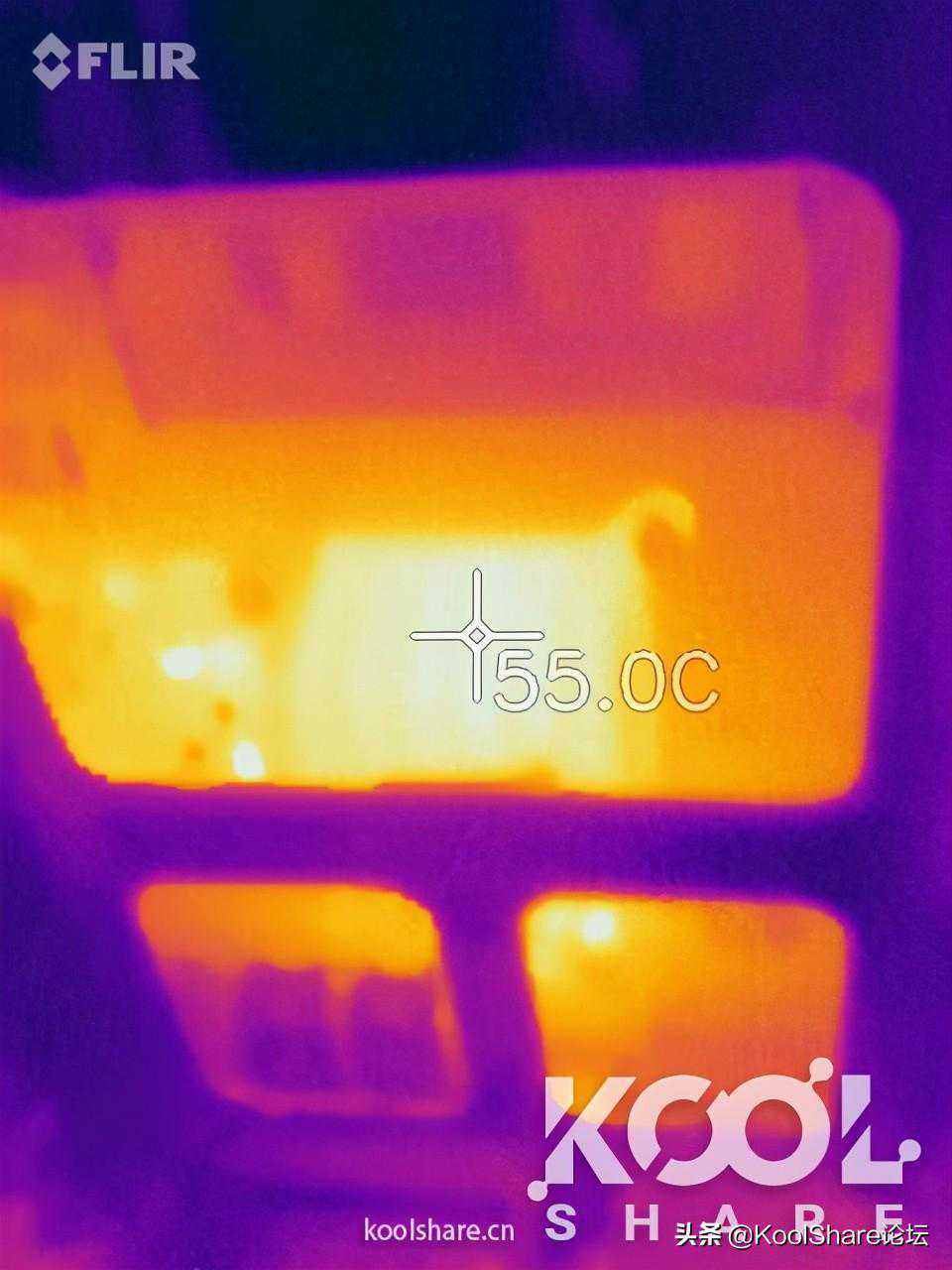

▲CPU散热片的温度在55度左右

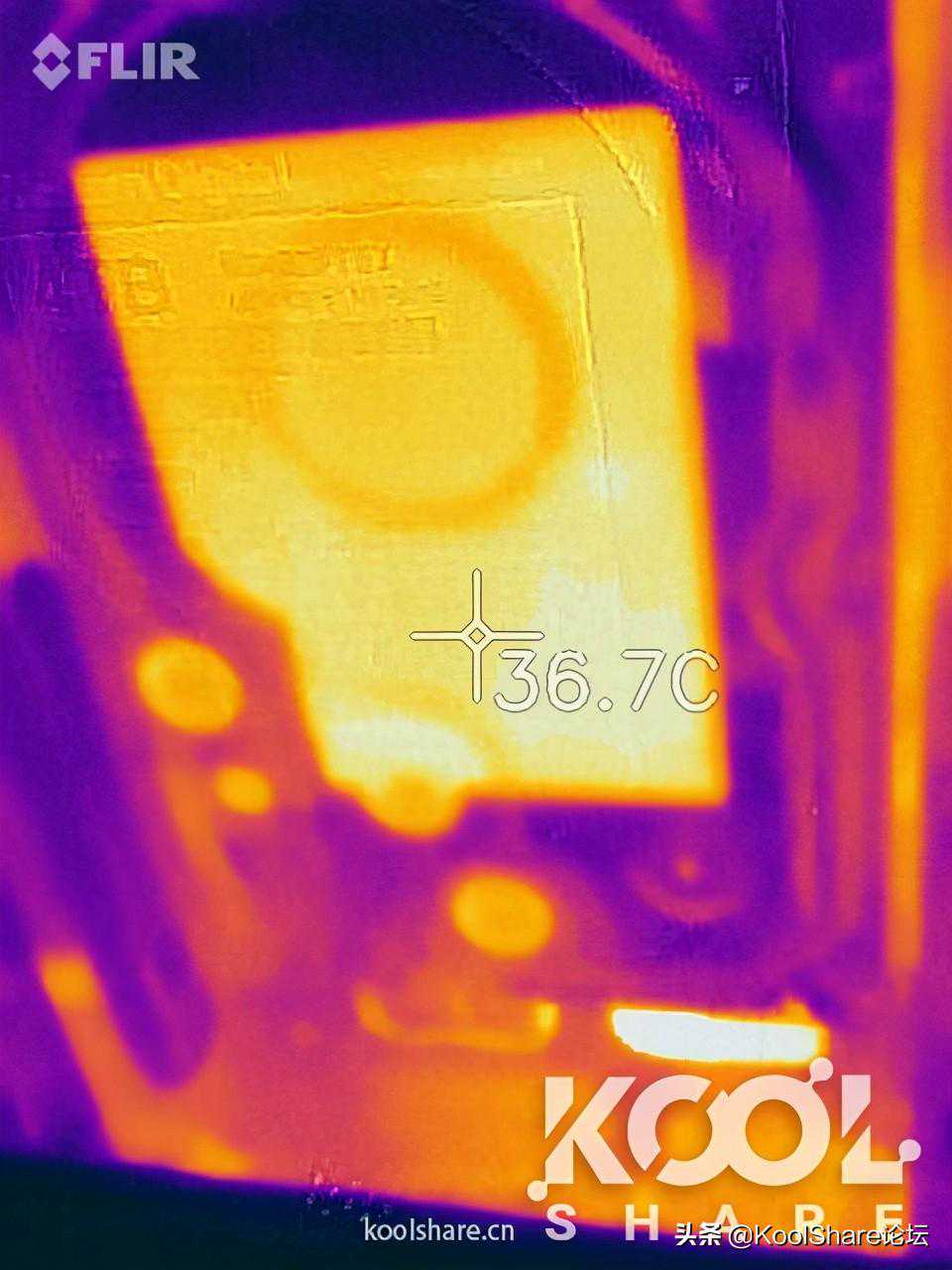

▲HDD1温度在36.7度左右

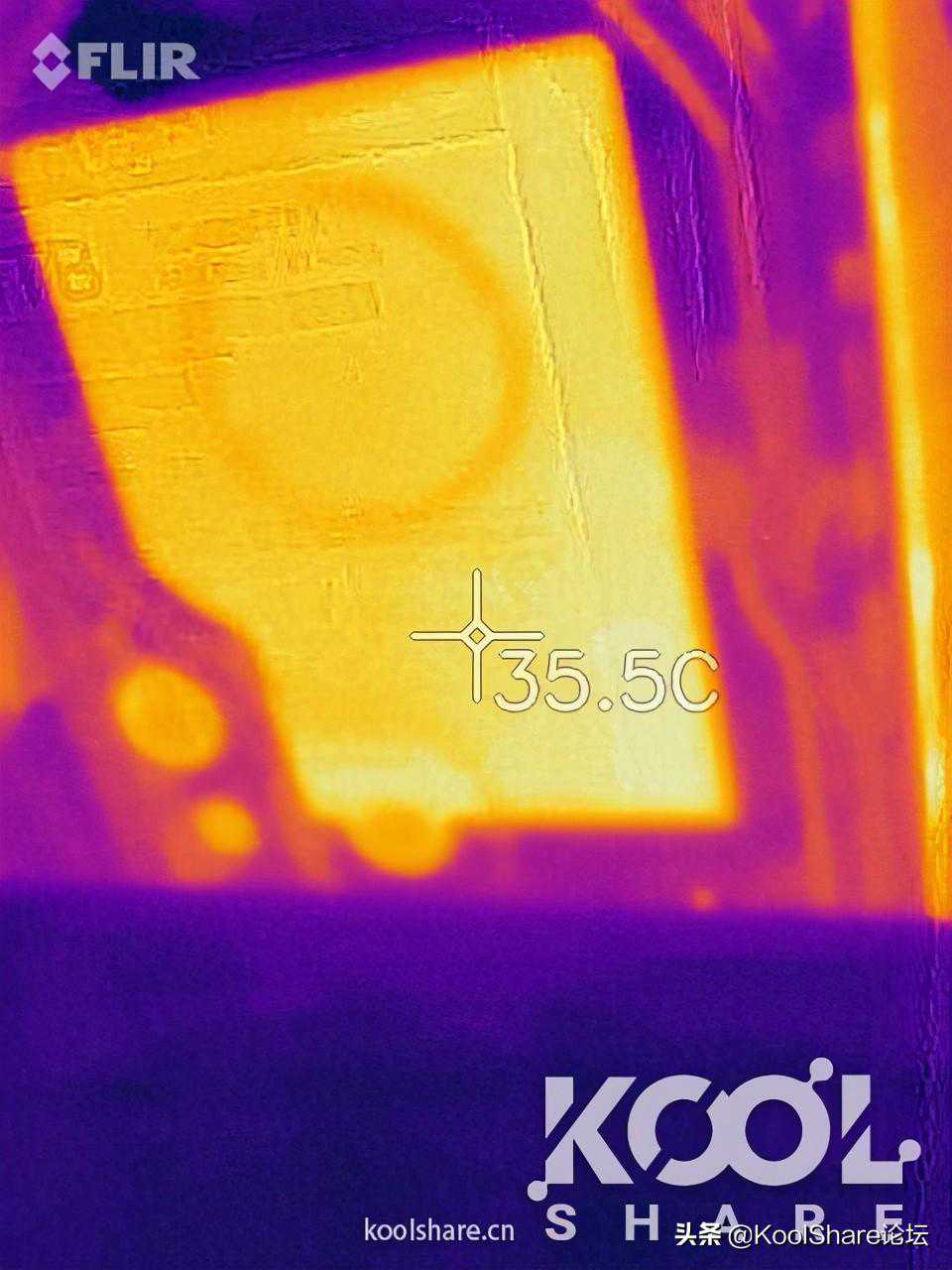

▲HDD2温度在35.5度左右

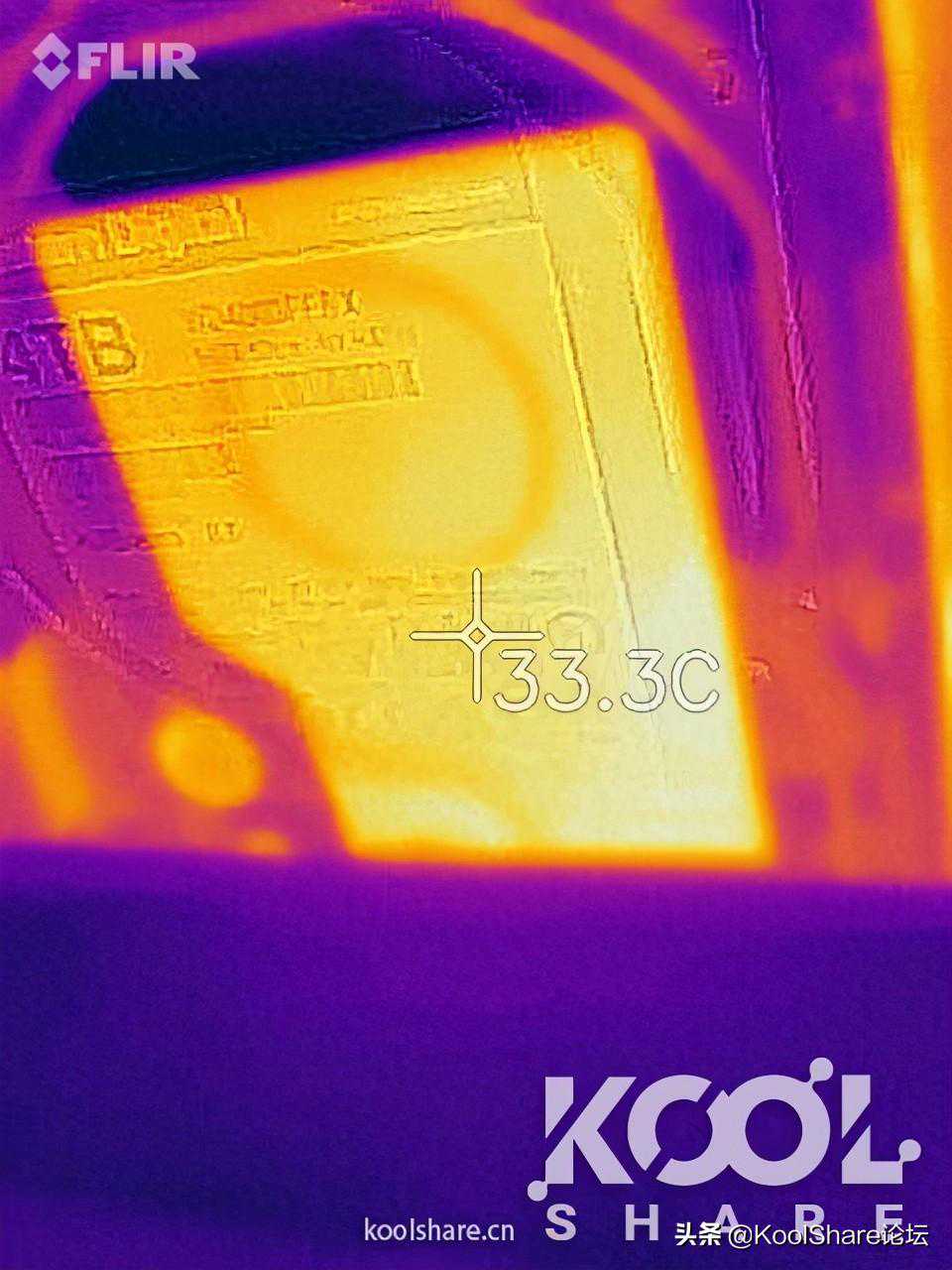

▲HDD3温度在33.3度左右

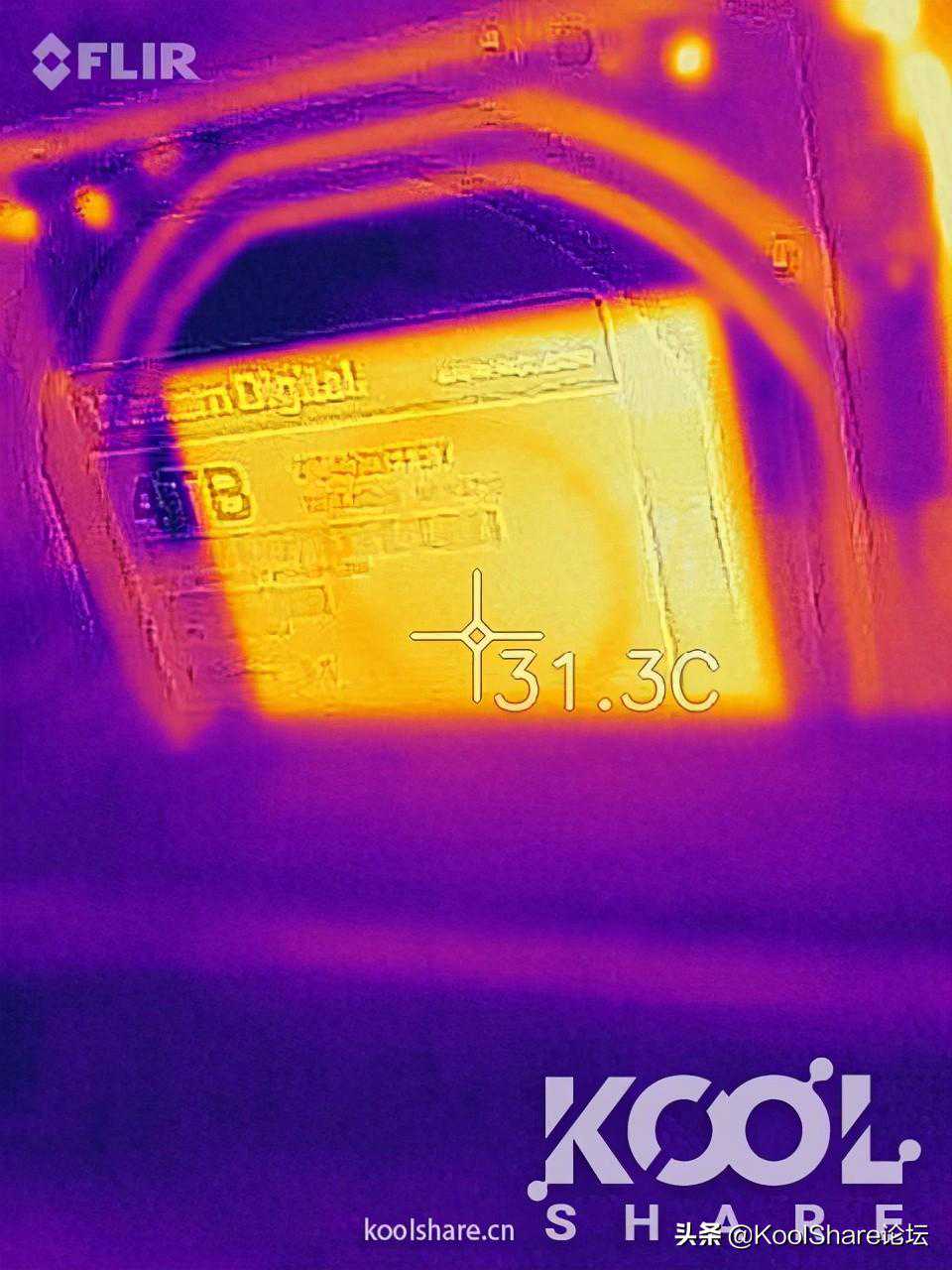

▲HDD4温度在31.3度左右

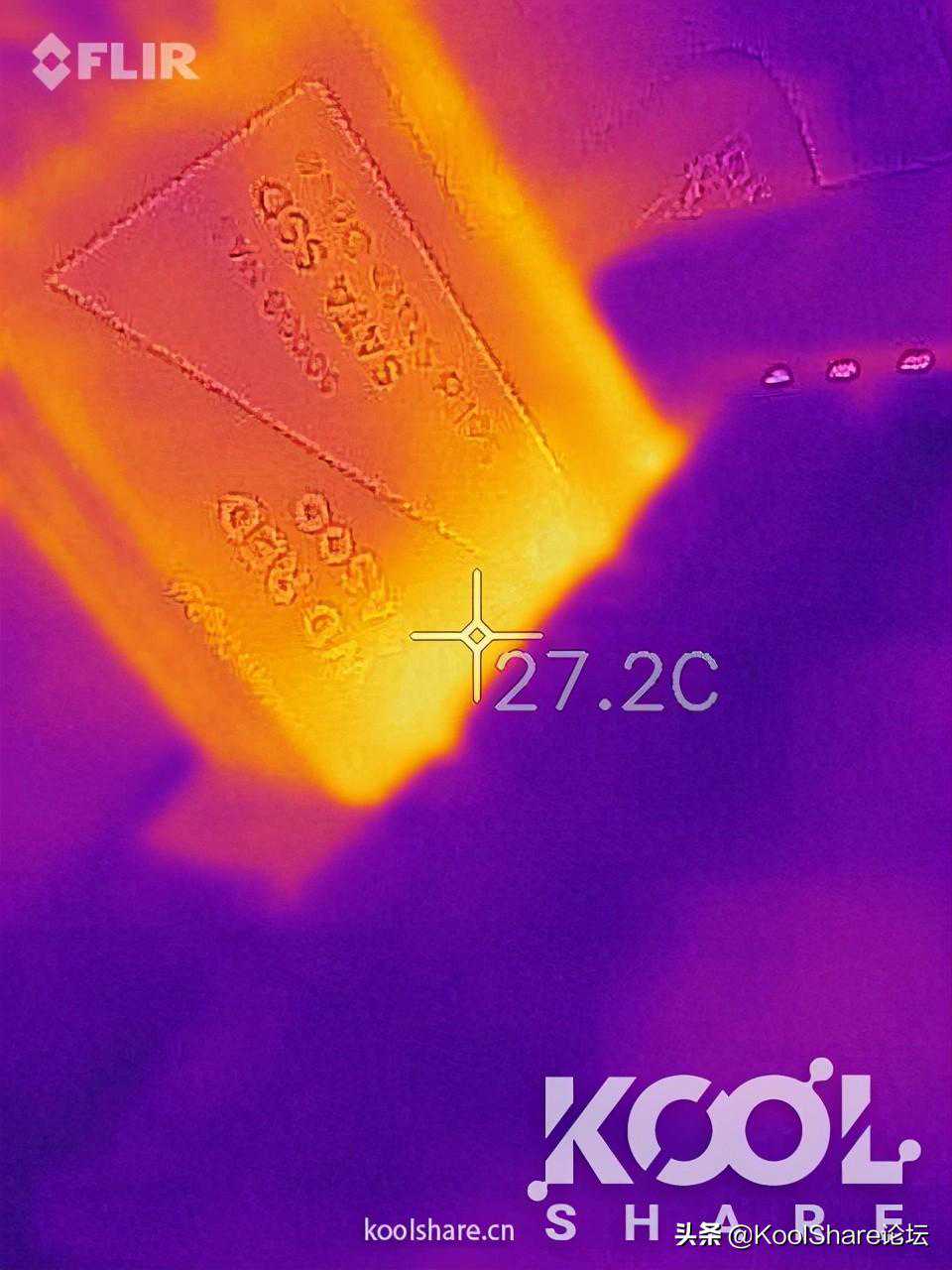

▲SSD1温度在27.2度左右

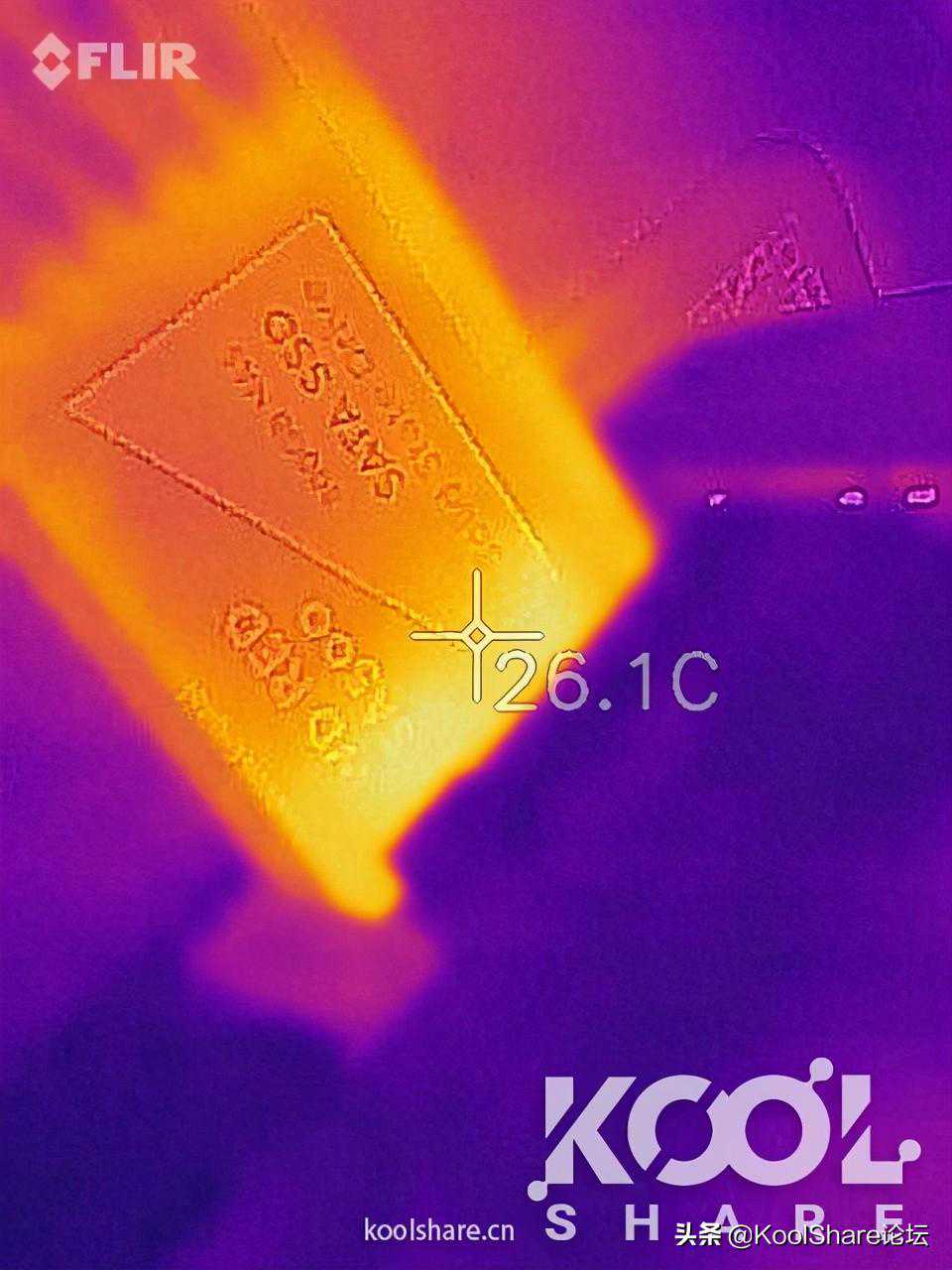

▲SSD2温度在26.1度左右

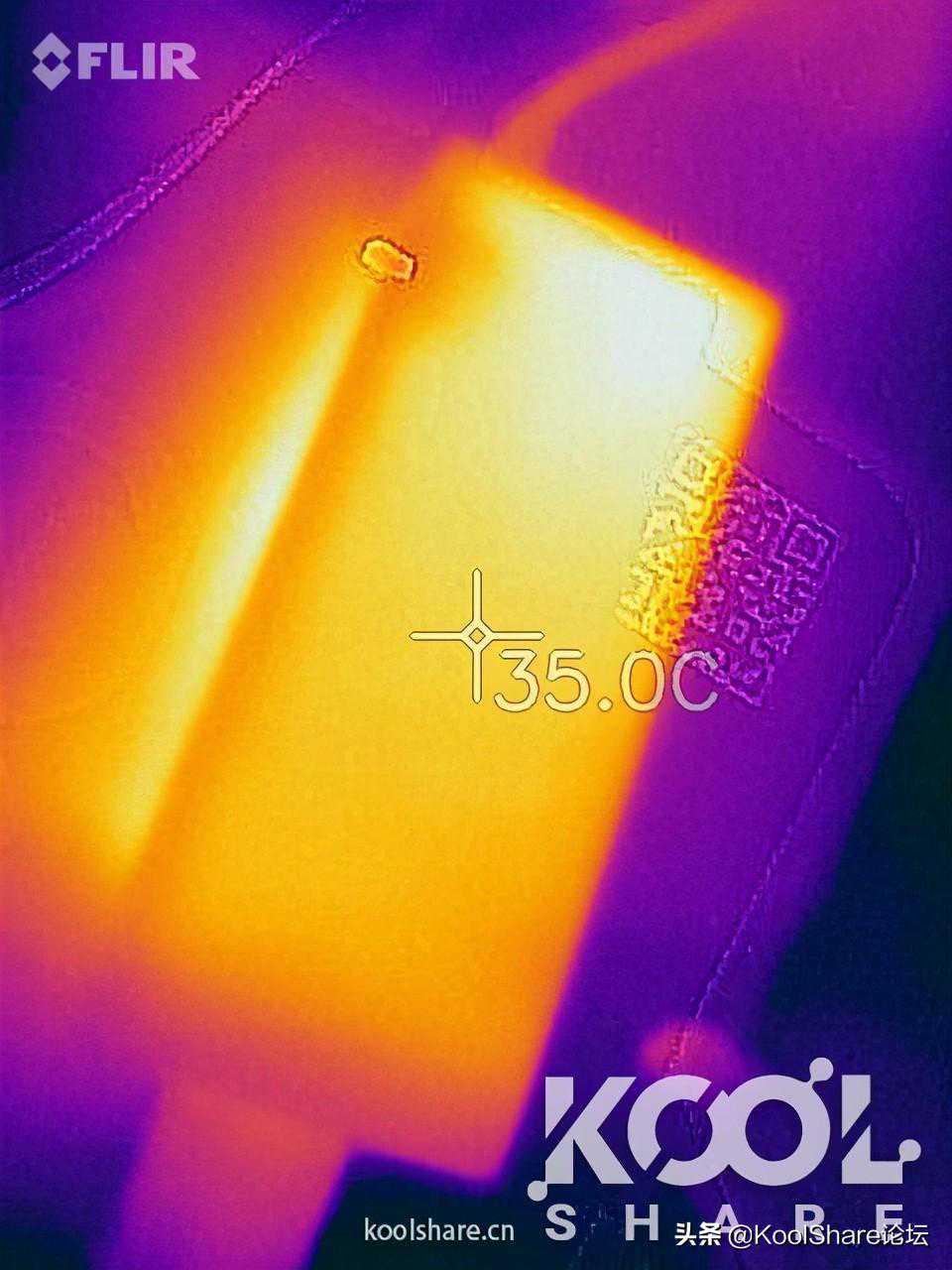

▲电源适配器温度在35.0度左右


噪音

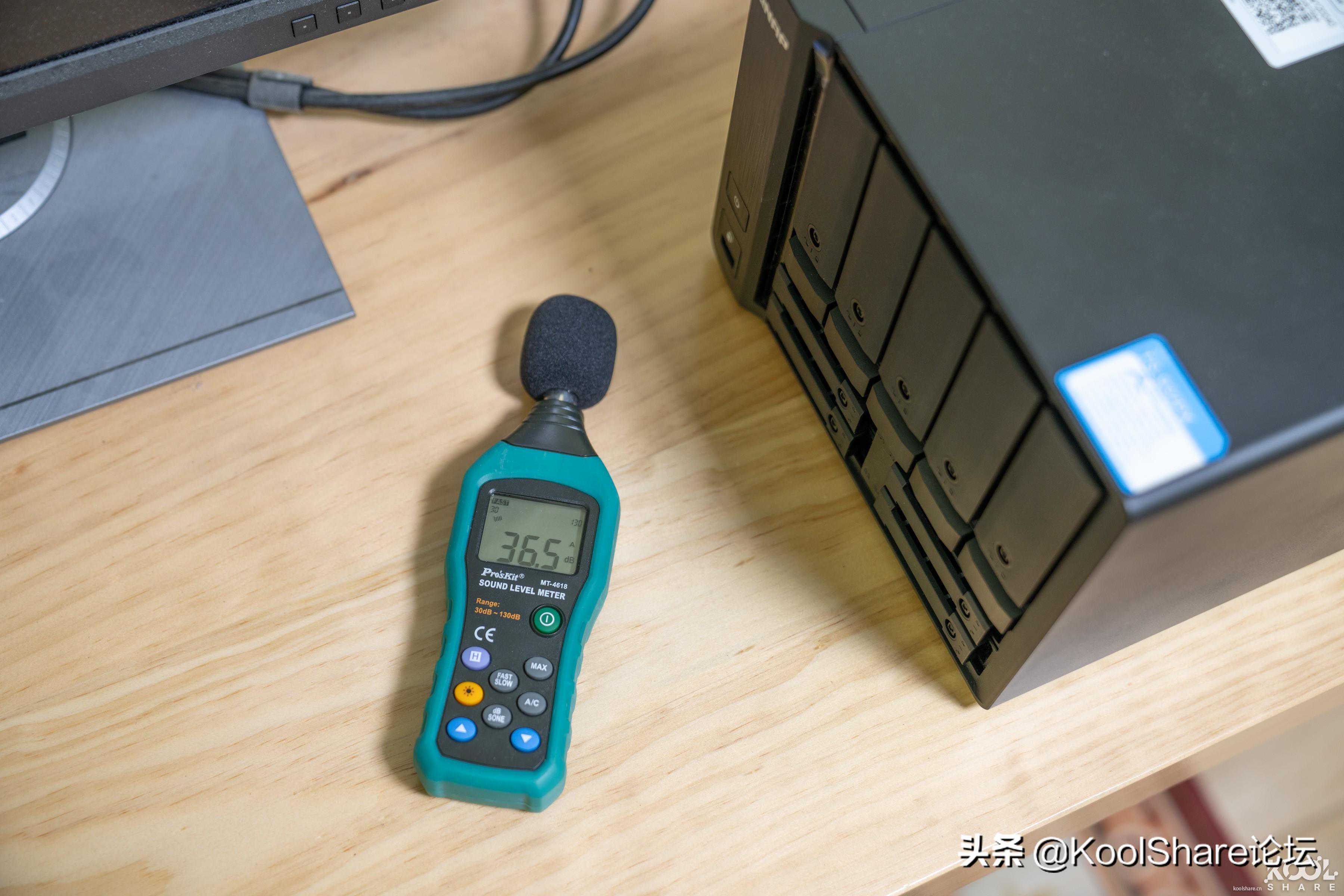

▲环境噪音在36.5dB左右

▲系统风扇转速设为1%时，NAS噪音为41.6dB左右

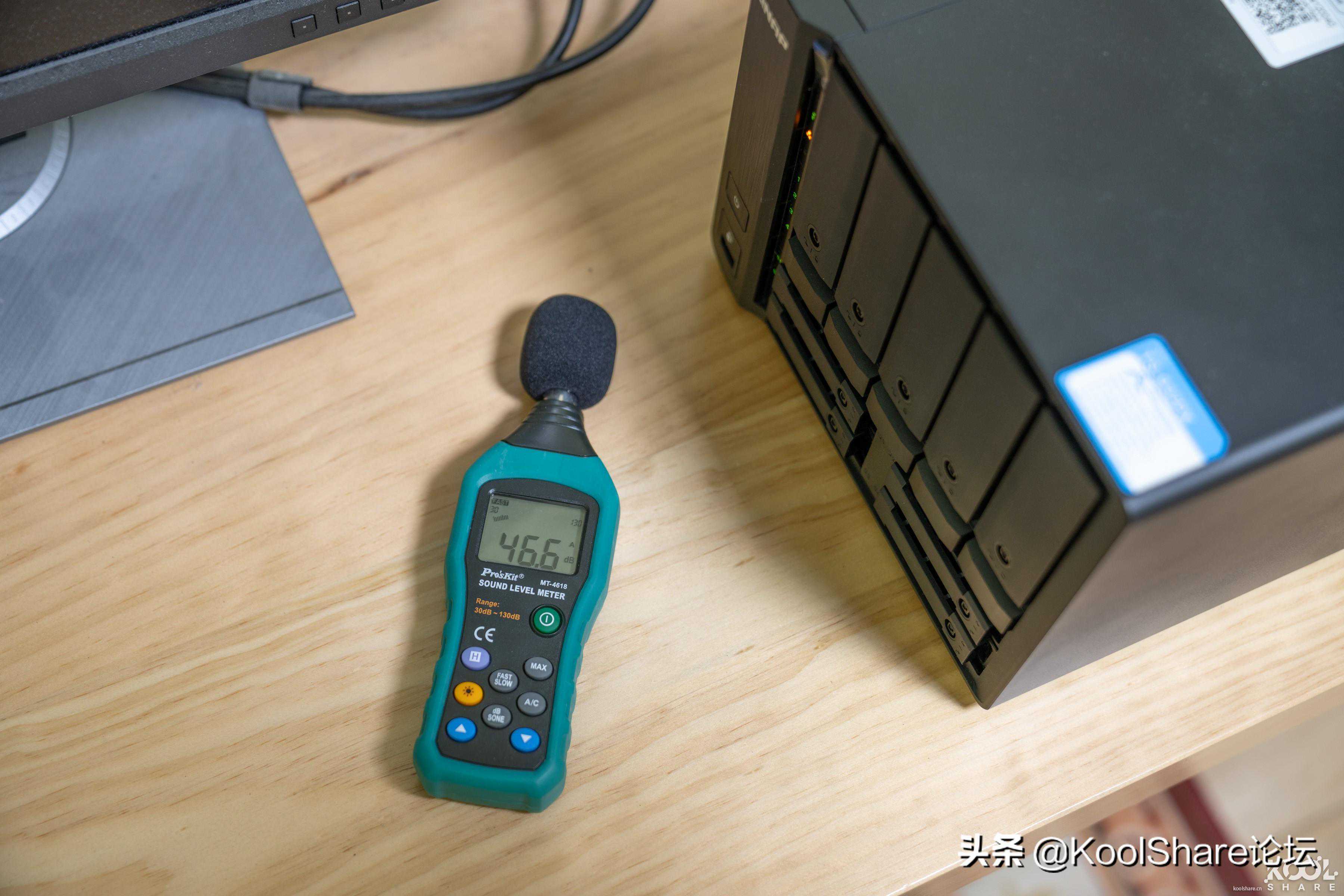

▲系统风扇转速设为25%时，NAS噪音为46.6dB左右

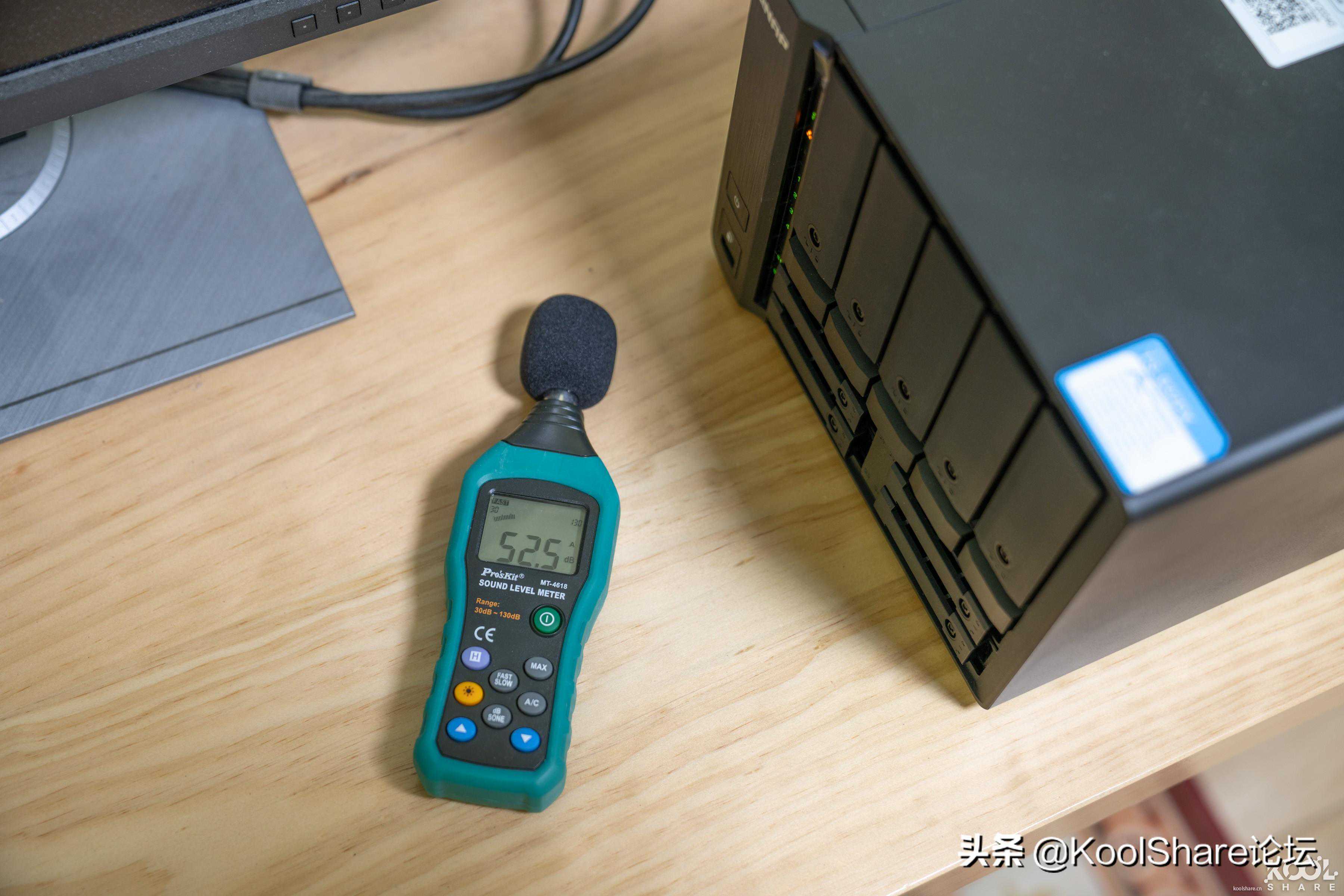

▲系统风扇转速设为50%时，NAS噪音为52.5dB左右

▲系统风扇转速设为75%时，NAS噪音为57.3dB左右

▲系统风扇转速设为100%时，NAS噪音为62.3dB左右

▲系统正常作业时，NAS噪音为41.7dB左右


总结

▲TS-932PX延续了QNAP9盘位NAS的经典外形设计，并对硬盘槽进行了重新设计，带来了更稳固的锁止方式。TS-932PX小巧的机身体积蕴藏着巨大的能量，内置的2个10GbESFP+与2个2.5GbE网络端口，可以充分满足用户对大量文件存取、备份和复原等高带宽作业的需求，适合家庭或者企业用户选择
