维修实例——小松挖机整车无动作排查方案

机器：PC220-7

全车无动作可由电路故障、油路故障、机械硬件故障导致。比如电磁阀、阀芯、以及液压泵等造成。

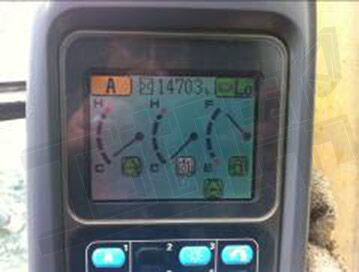

和大家分享一例PC220-7全车无动作维修案例，该机器在采石场工作，工作时间14703小时。

故障现象：动操作手柄，机器无任何动作。

1.试机检查该机近期无任何故障记录。

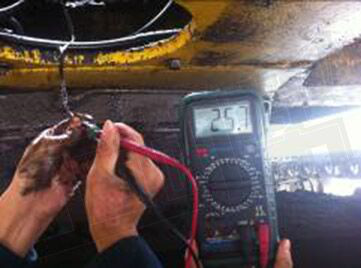

2.检查泵备用开关时发现泵备用开关被拔动，将其复位后发动机转速及泵压有显示，但机器依然无任何动作；万用表检查安全锁定杆通断正常；将钥匙开关打到ON时测量PPC锁定电磁阀电压为25.7V（属正常）

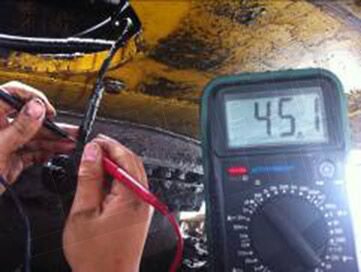

3.测量PPC锁定电磁阀线圈电阻为45.1Ω（正常20-60Ω）

4.将PPC锁定电磁阀拆下后与二级溢流电磁阀对换，安装后试机正常。

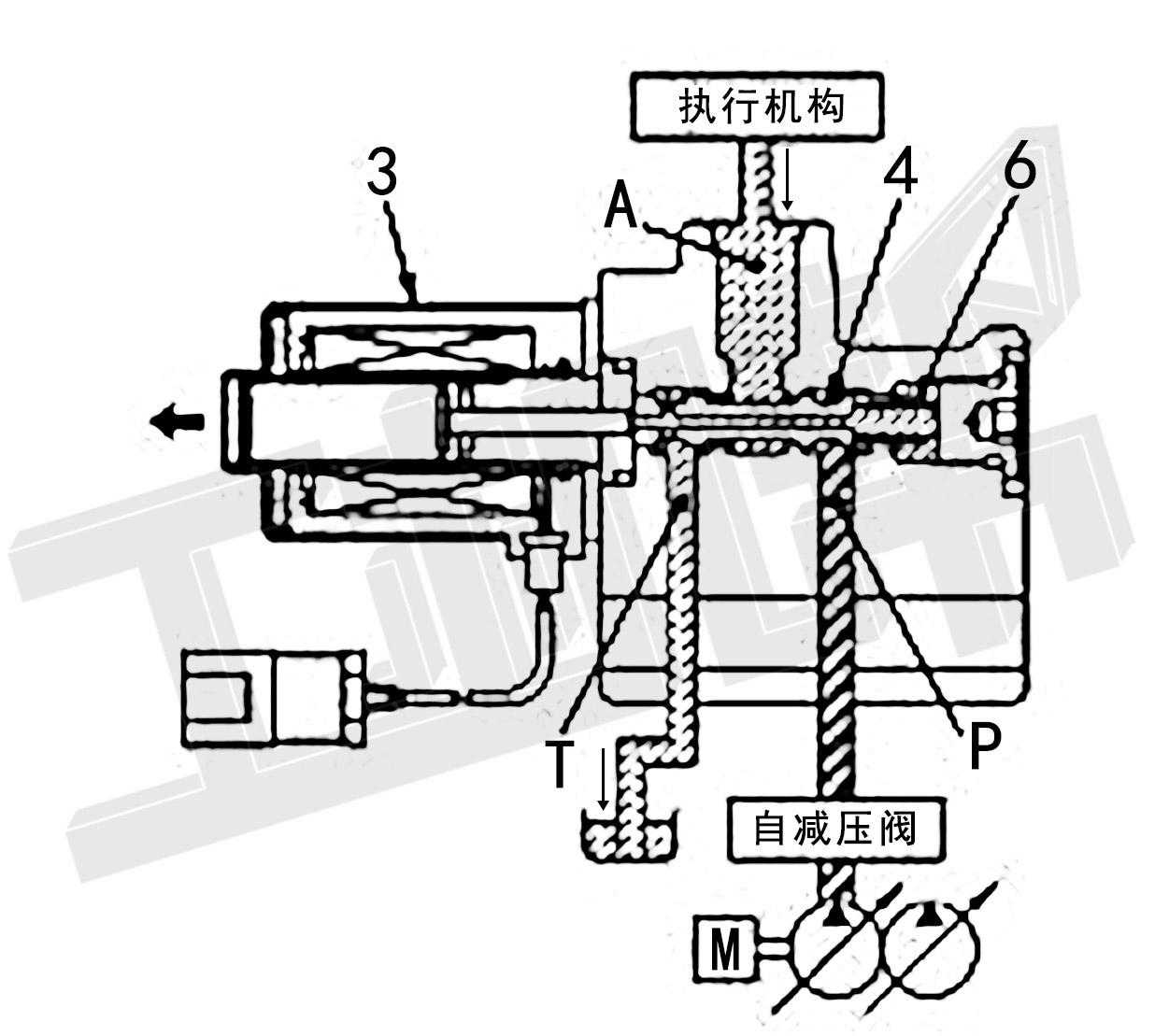

工作原理：电磁阀关闭时，信号电流未从控制器流入，所以电磁阀3关闭。因此，弹簧6把滑阀4向左推到头。这样，P口和A口之间的回路切断。来自自压减压阀的压力油不能流入执行机构。与此同时，来自执行机构的压力油从A口流到T口，并流回油箱。

重点总结：虽然测量PPC锁定电磁阀时电压和电阻都在正常范围，而认为PPC锁定电磁阀正常，会导致产生错误的判断。
