拥抱10G时代 QNAP 威联通 TS-932X 九盘位 NAS 网络存储 开箱评测

前言

上一篇QNAPTS-551的评测，我们看到了中，SSD快取技术对NAS整体性能的提升非常大。然而，除了磁盘的读写速度外，网络传输速度也是NAS性能和体验中非常重要的环节，随着10G网络的逐步普及，很多中高端NAS都已经配备了10G网口。这次我们就来看看九盘位，配备了两个10G光口，支持SSD快取技术的QNAPTS-932X的性能表现。

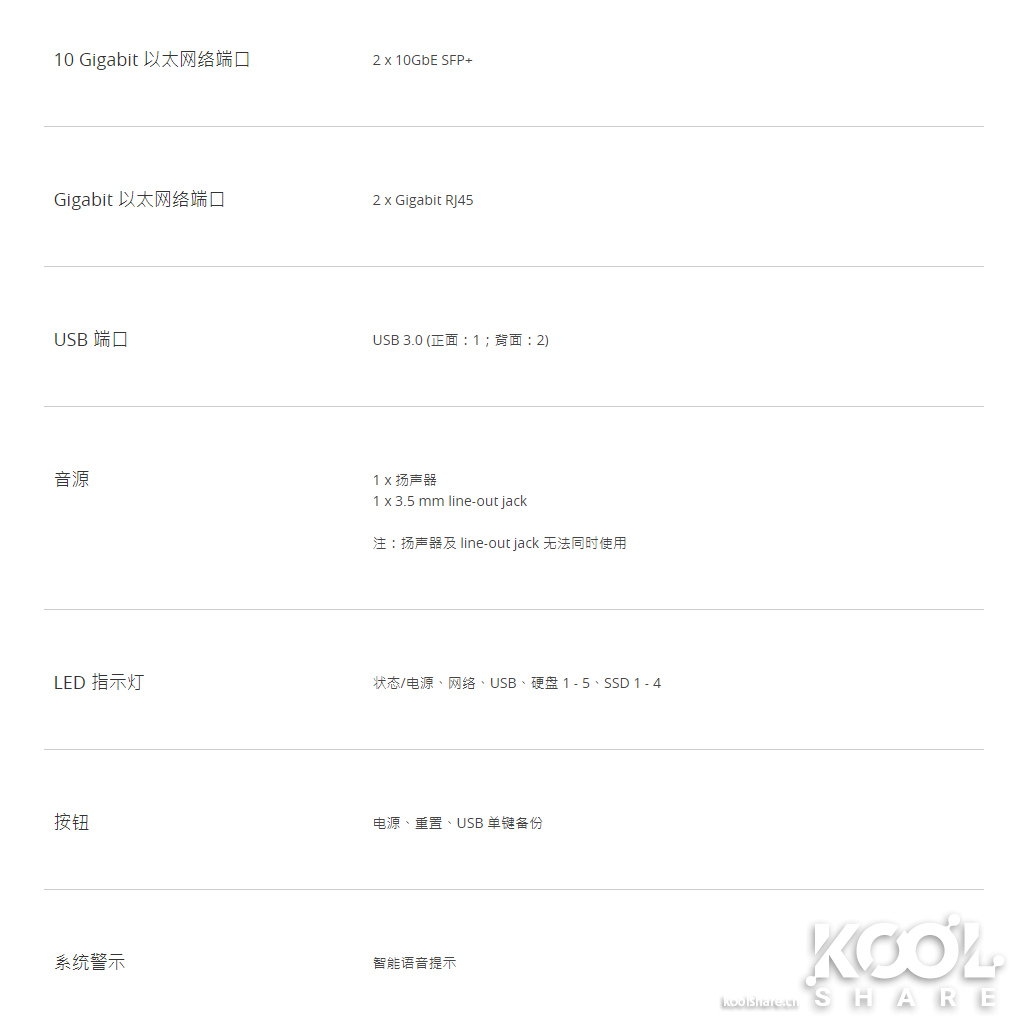

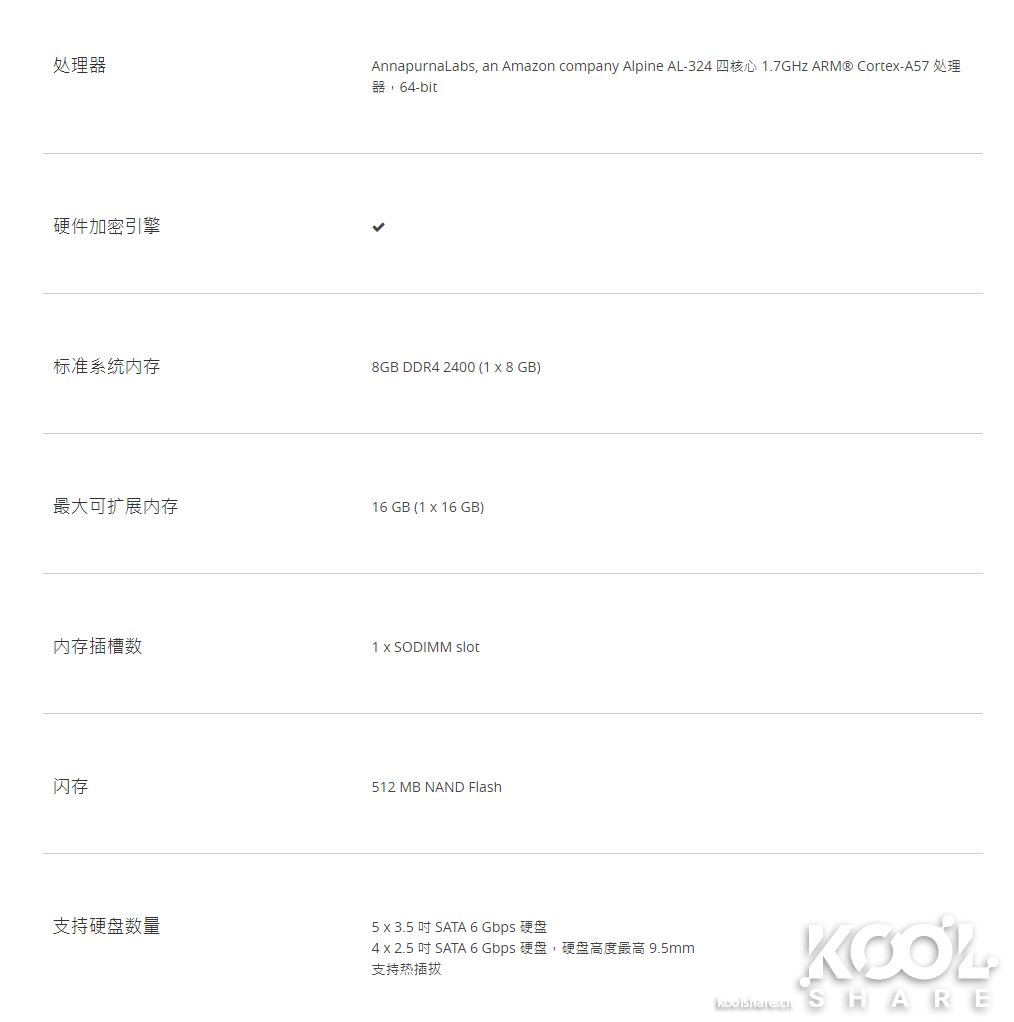

▲技术规格

开箱

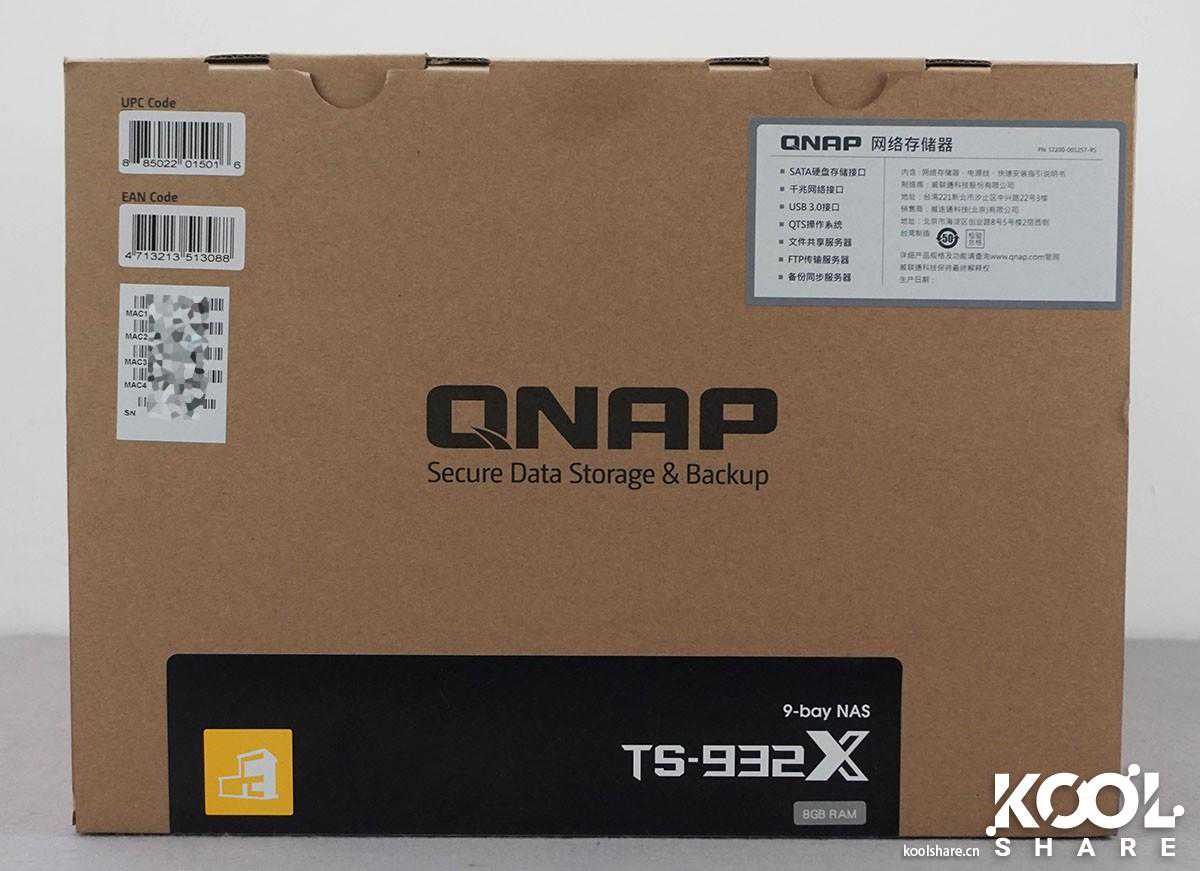

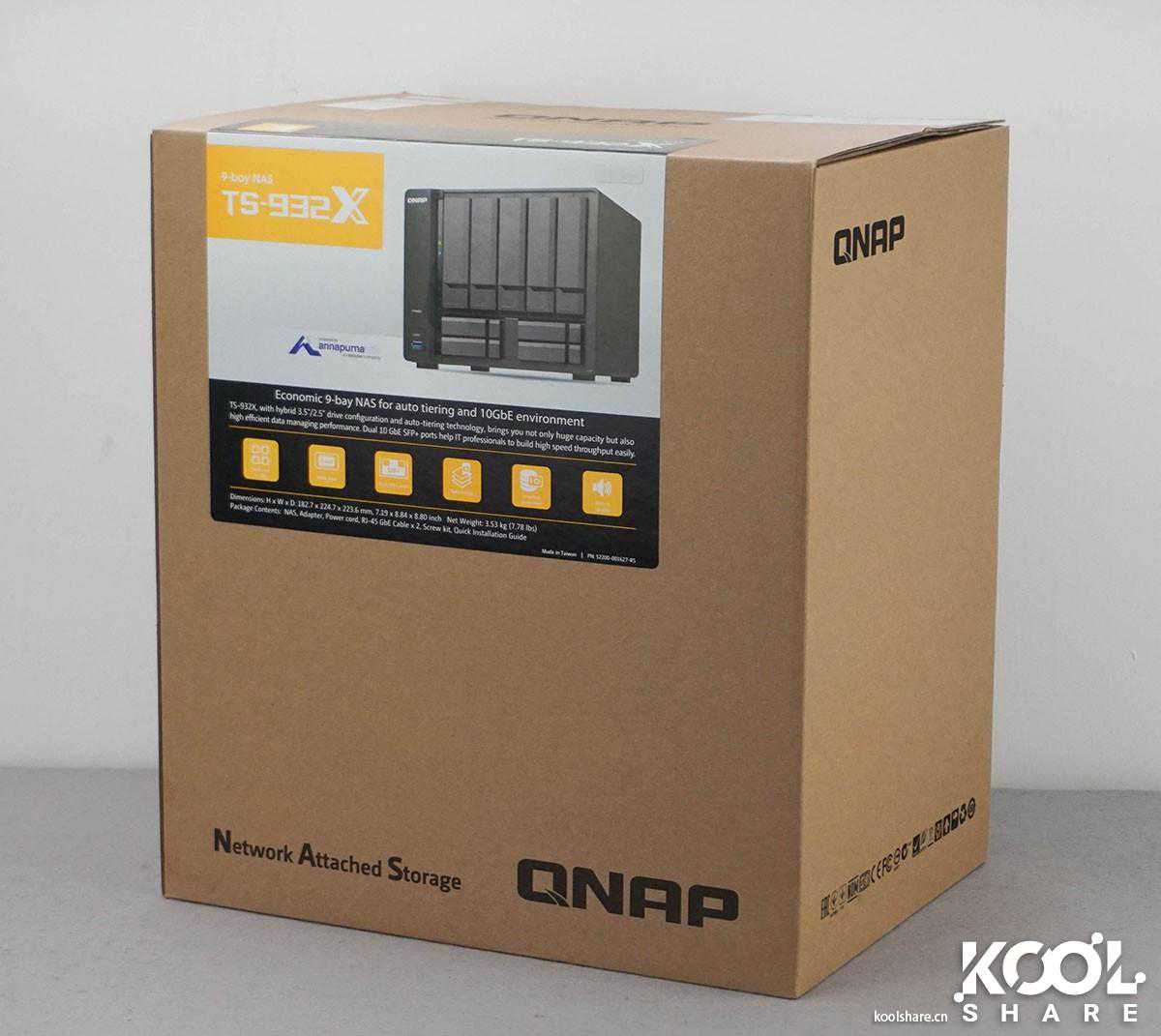

▲TS-932X包装盒正面，可以看到这是一款9盘位的NAS

▲右上角标签特写

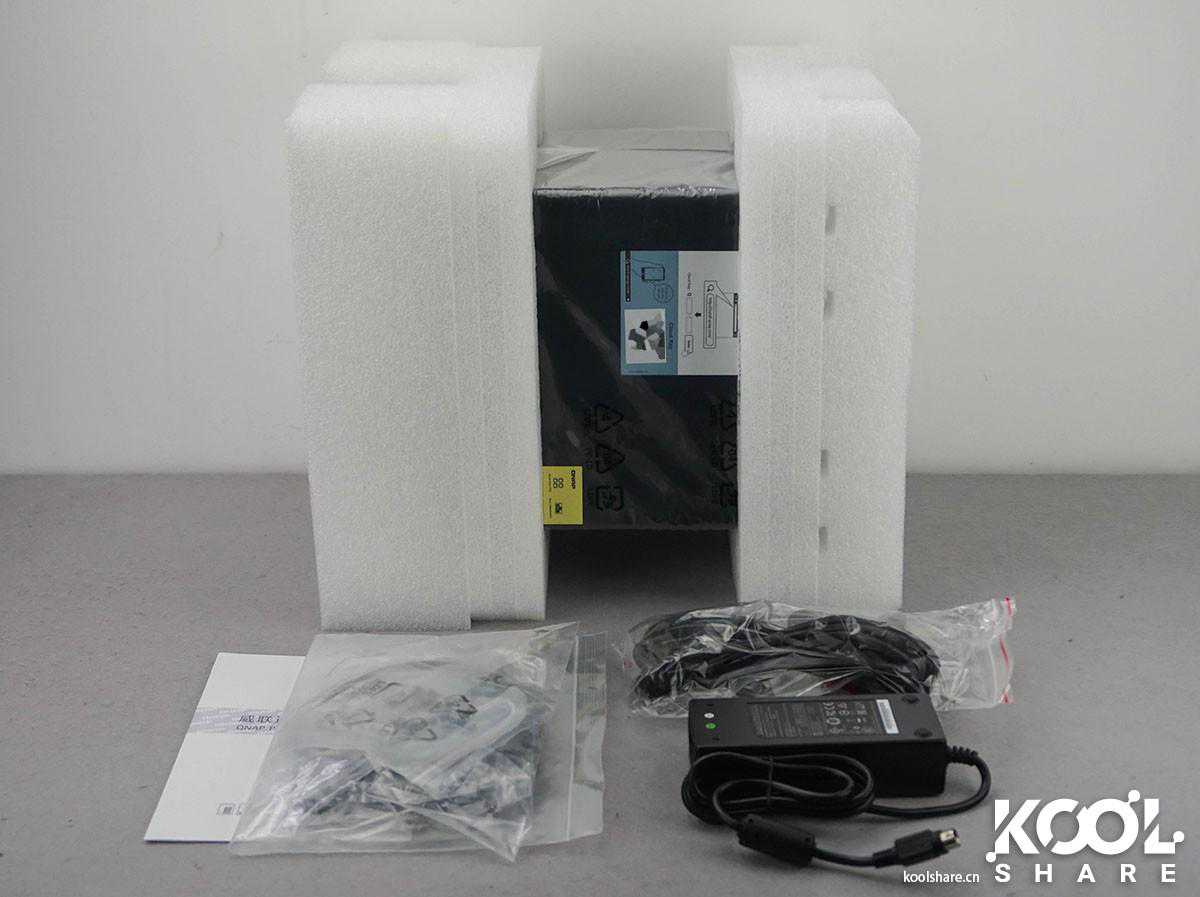

▲打开包装盒就能看到内部的配件了

▲将包装盒中的所有部件取出，有说明书，TS-932XNAS一台，附件包一个，电源适配器一个，电源线一根，

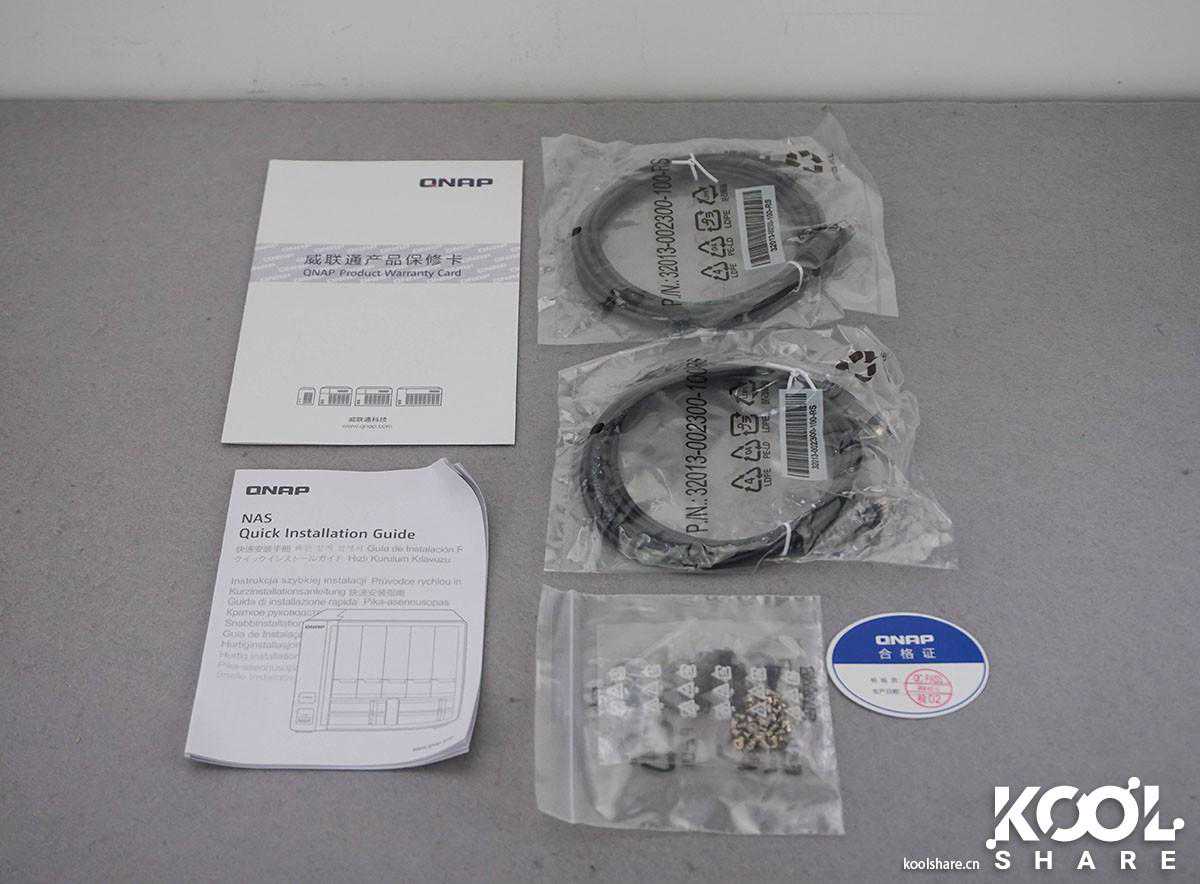

▲附件包中的安装螺丝和两根网线

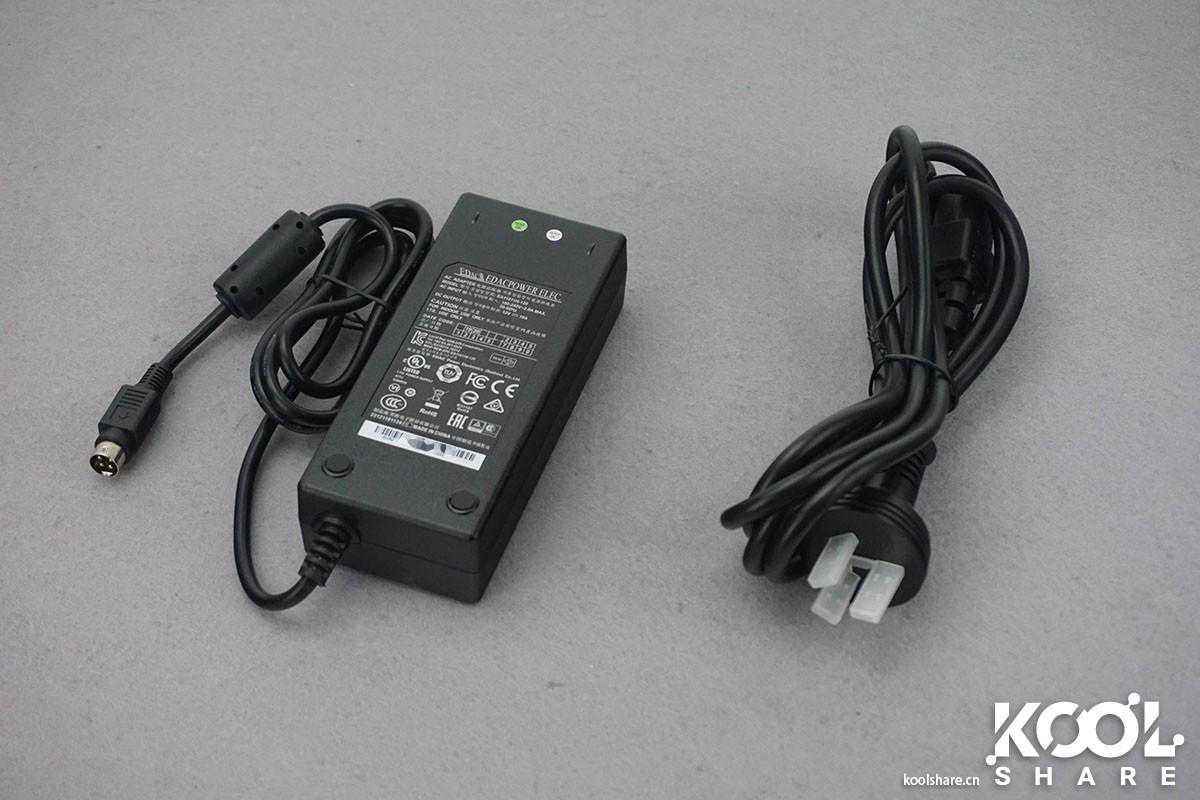

▲电源适配器和电源线

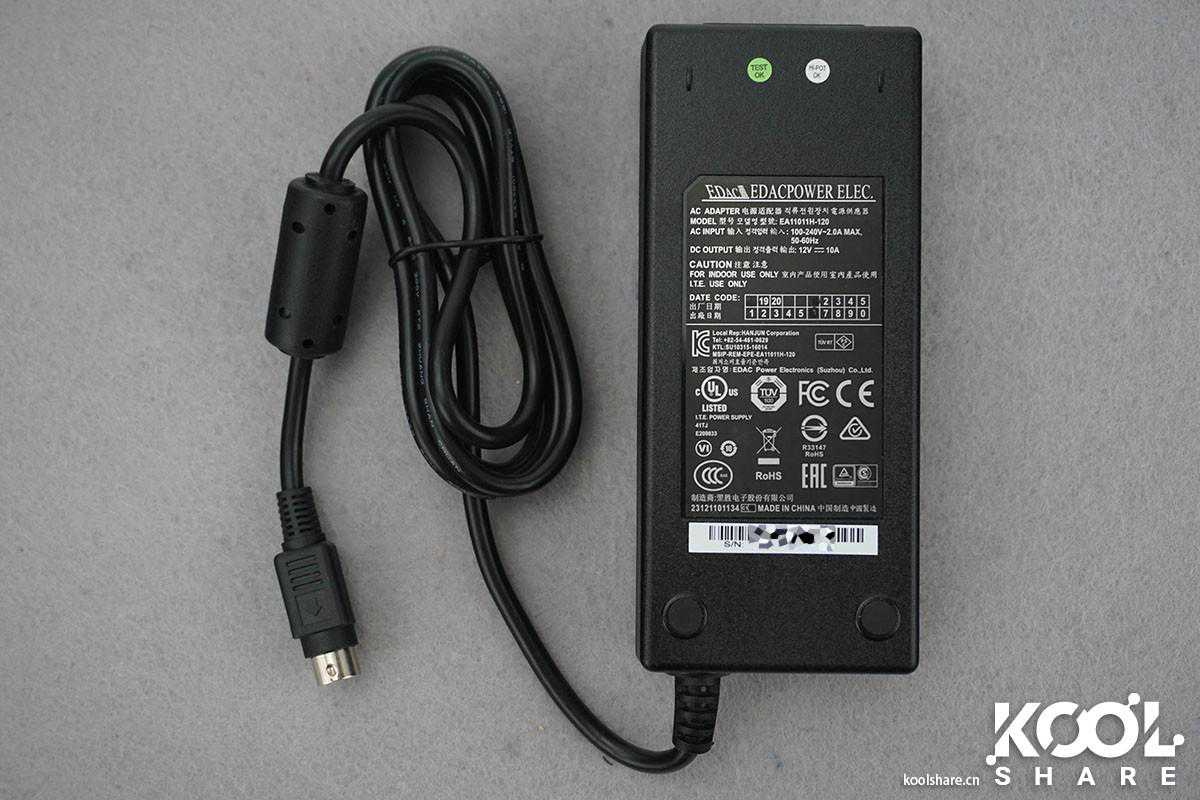

▲电源适配器规格12V10A

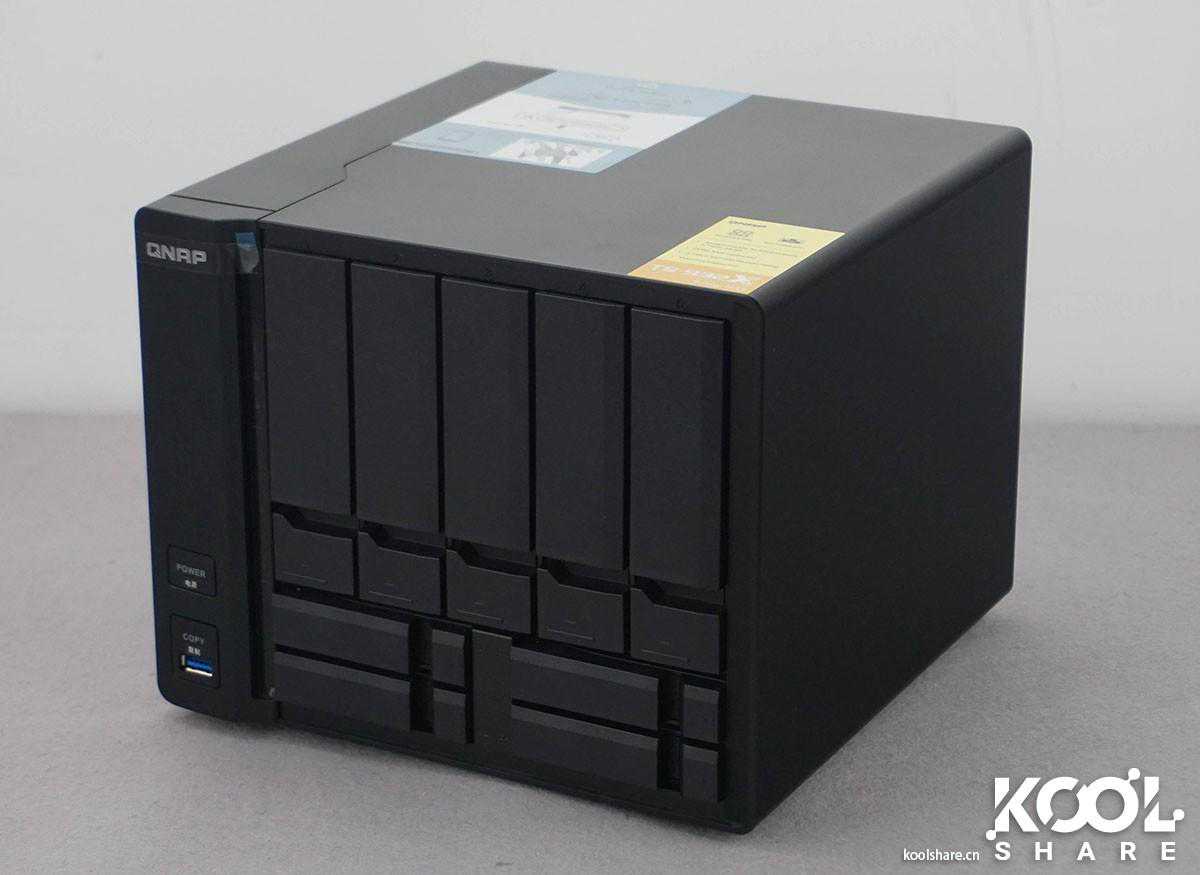

▲TS-932X正面，一共有9个硬盘位

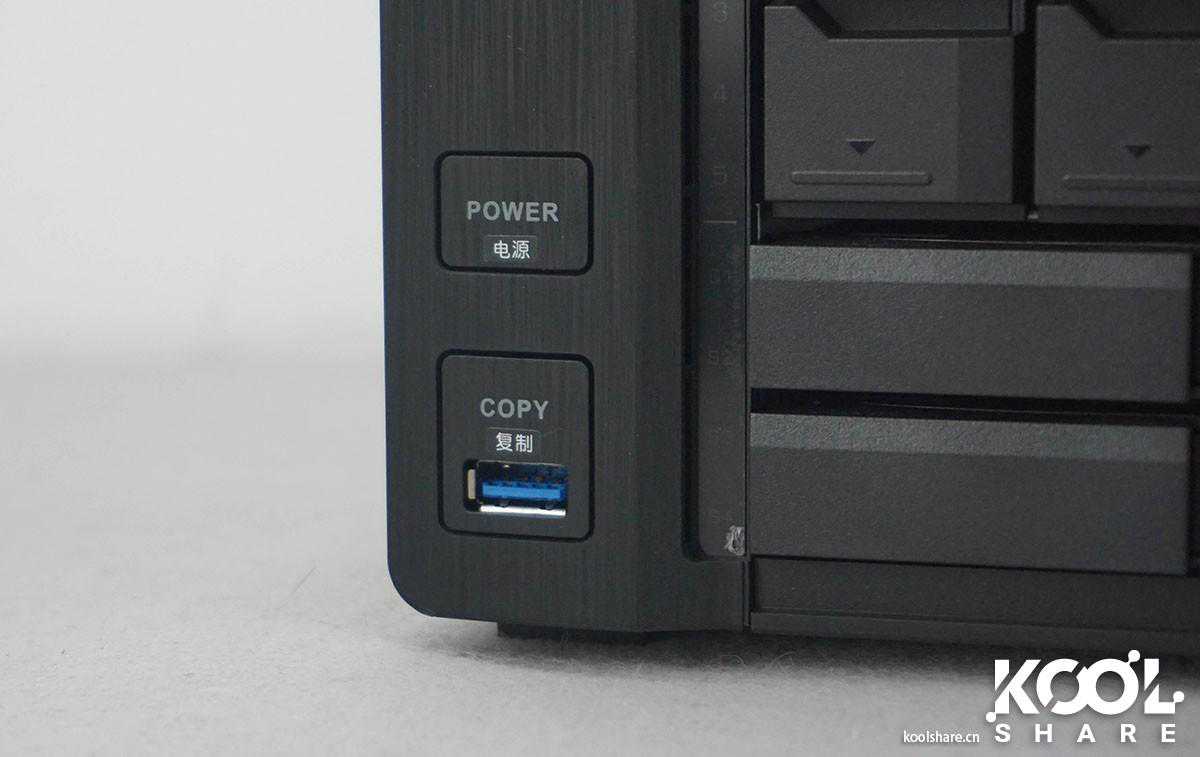

▲左下角是电源按钮，复制按钮和一个接口。使用时，将U盘插入接口，再按一下复制按钮，就可以将U盘中的数据上传到NAS中，非常方便

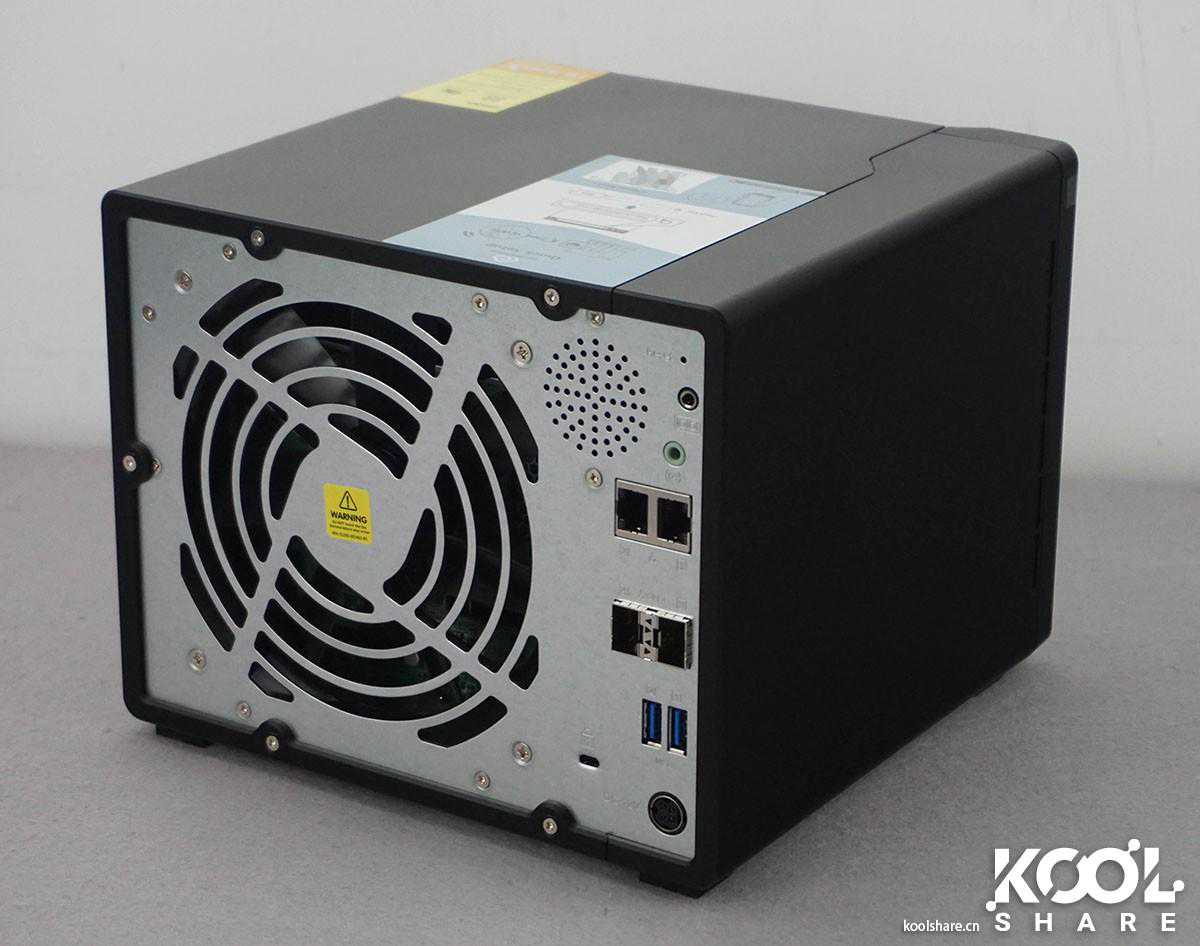

▲TS-932X背部，左侧有14cm风扇一个，右侧上方有一个扬声器。右侧从上往下分别是reset按钮，音频接口，两个千兆RJ45端口，两个SFP+插口，两个接口，防盗锁孔和电源插口

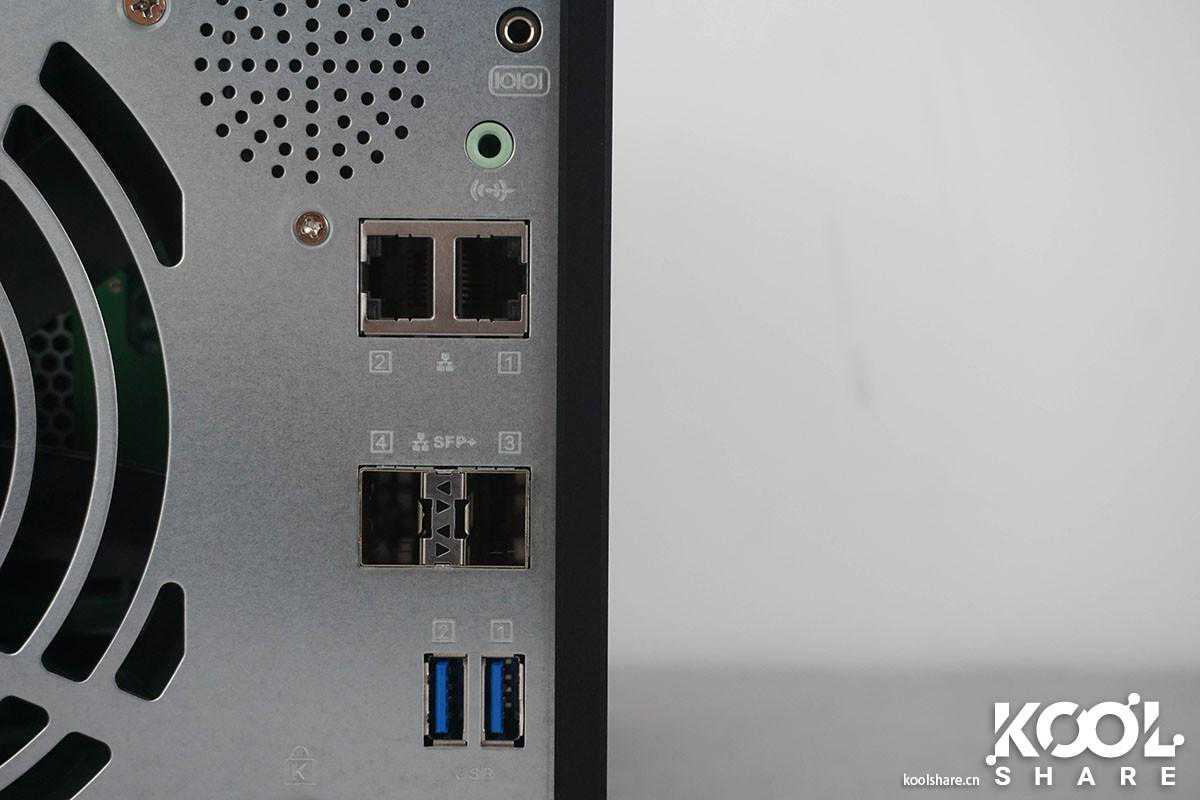

▲TS-932X背部主要接口特写

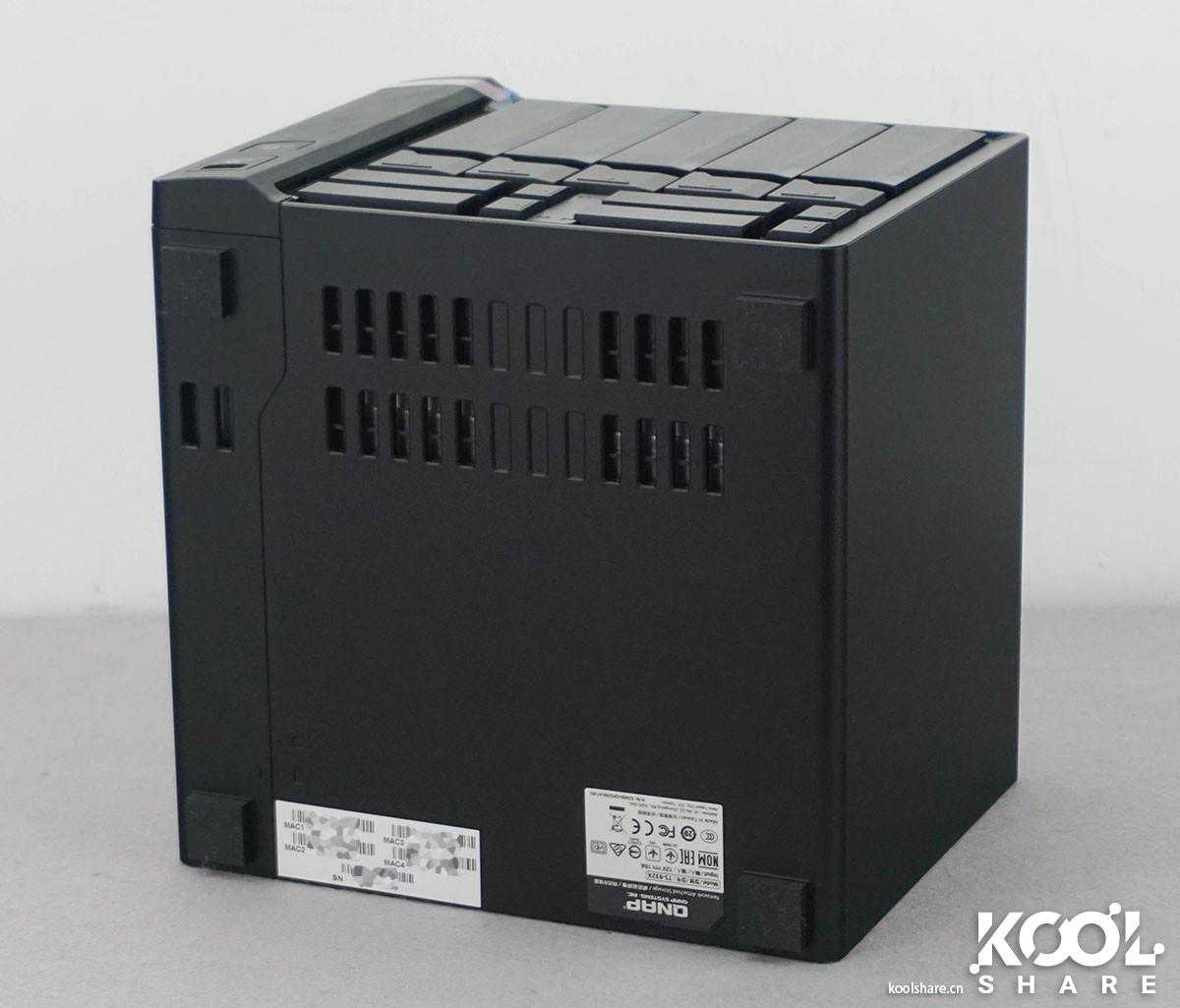

▲底部的开孔有利于NAS的散热

▲台湾制造

拆解

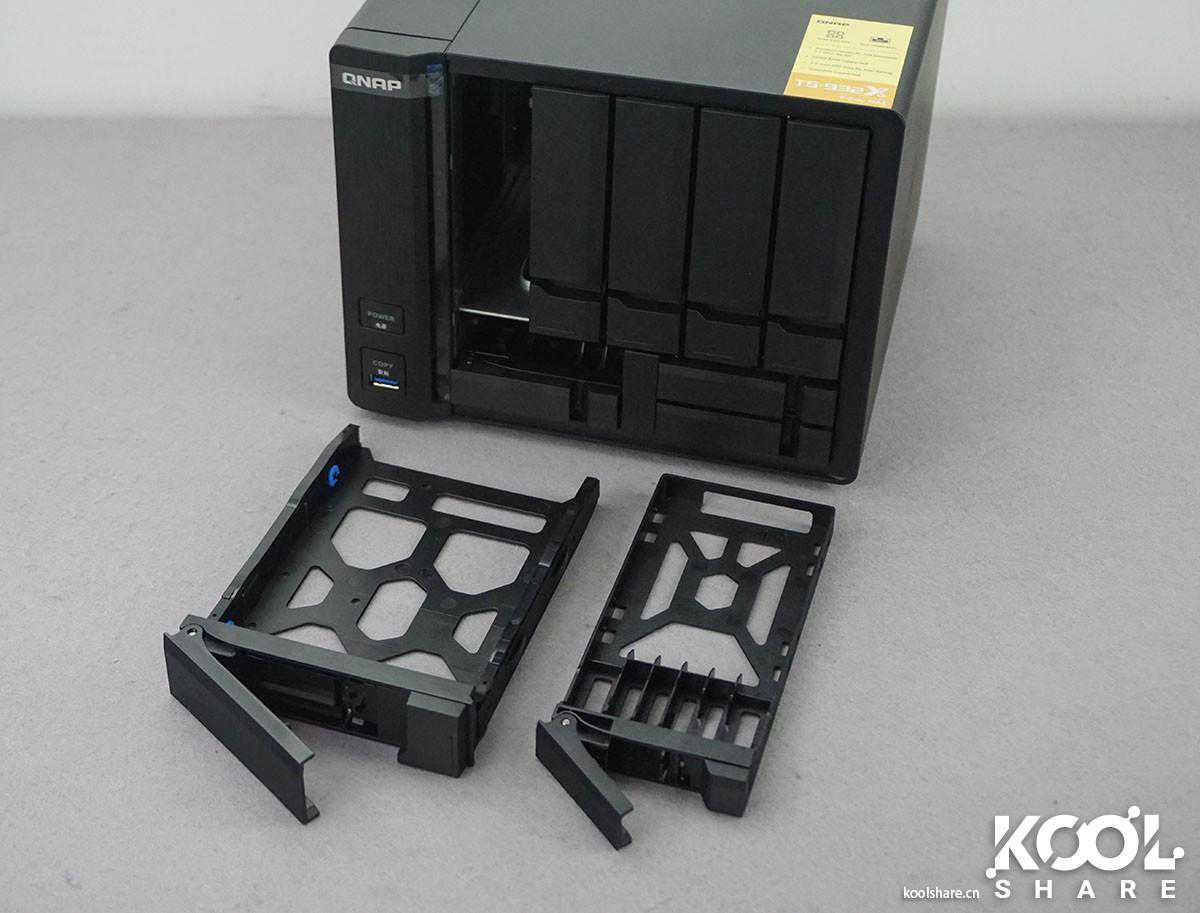

▲将3.5和2.5硬盘托架抽出

▲取下所有的硬盘托架

▲将背部螺丝拆除后，即可将外壳分离

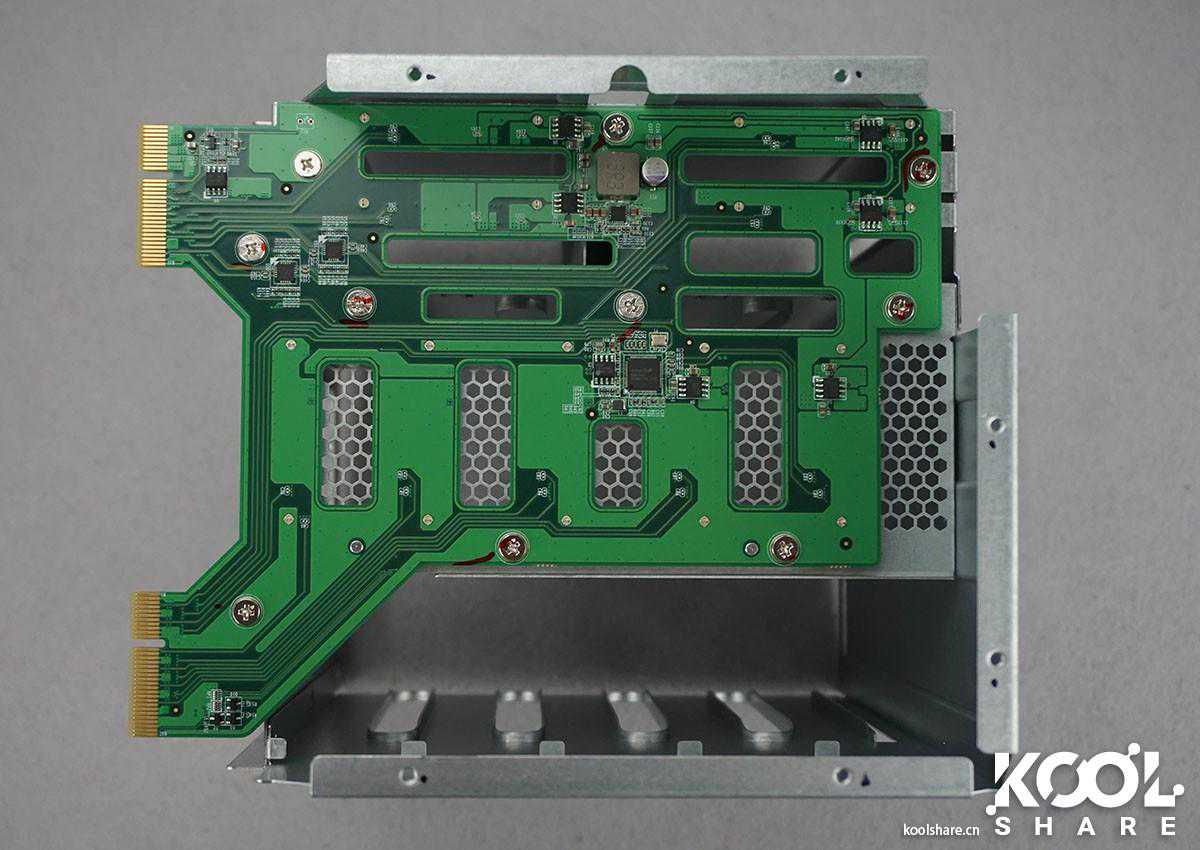

▲将支架上的螺丝拆除后就能将PCIE转SATA卡拆下

▲PCIE转SATA卡特写

▲ASM1062，PCIE转SATA控制芯片

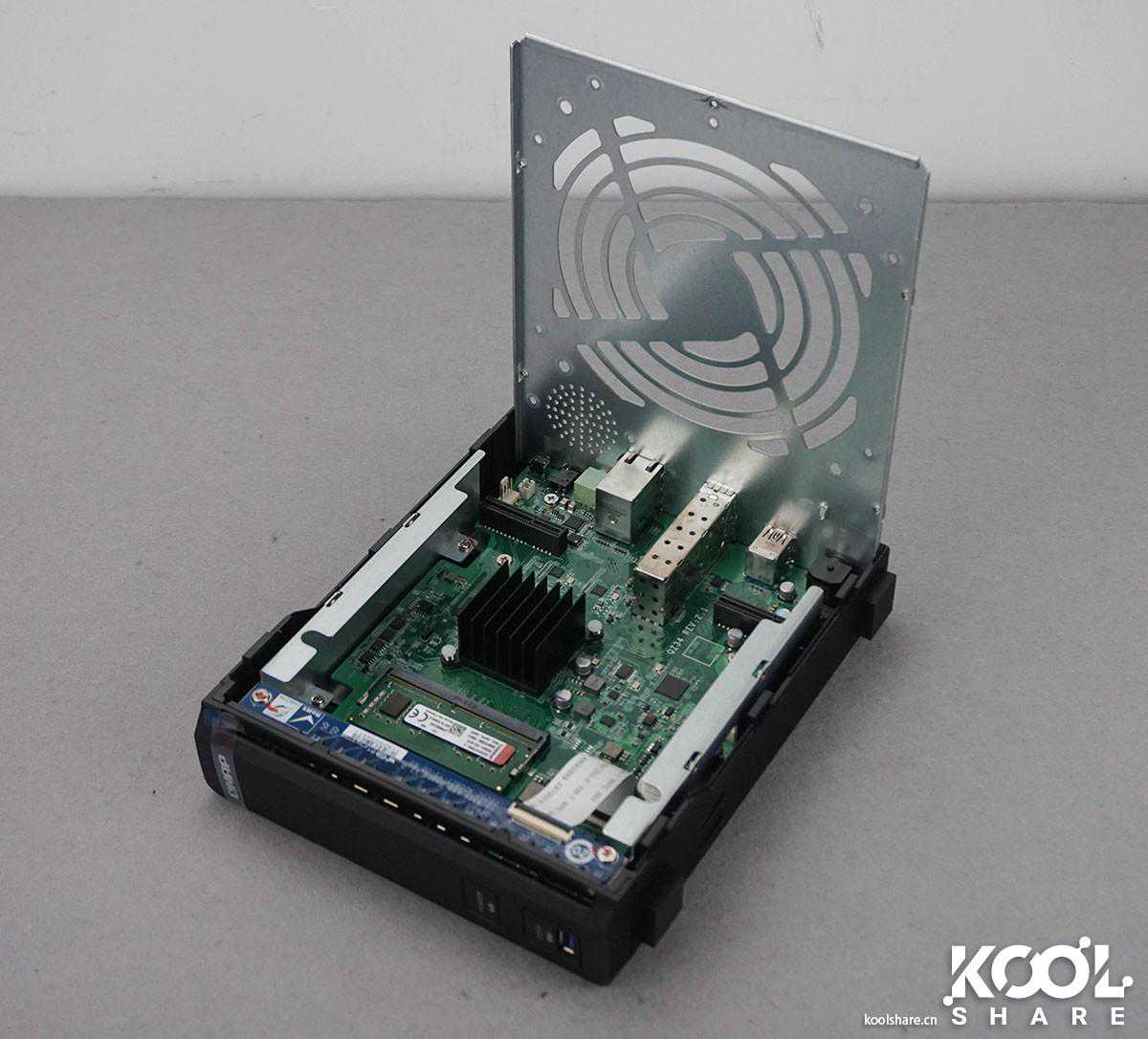

▲TS-932X主板部分

▲将风扇和扬声器从背部面板上拆除

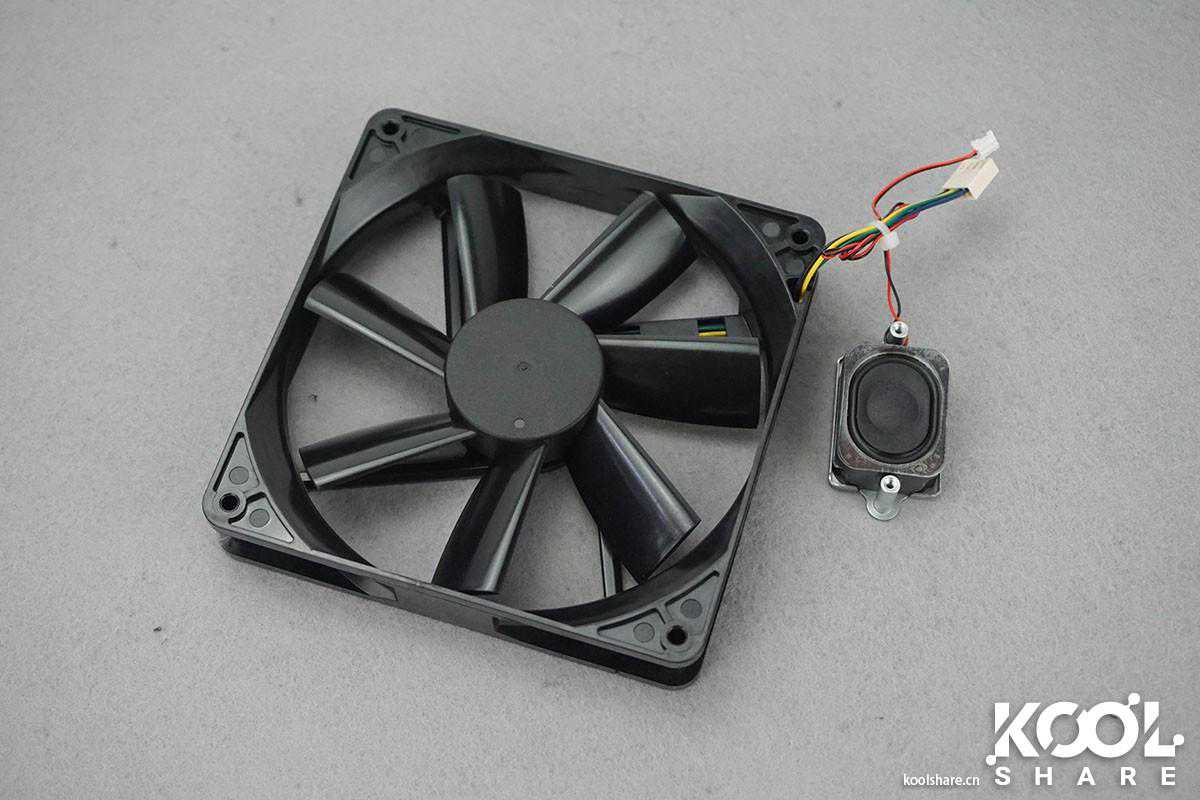

▲14cm的风扇和扬声器

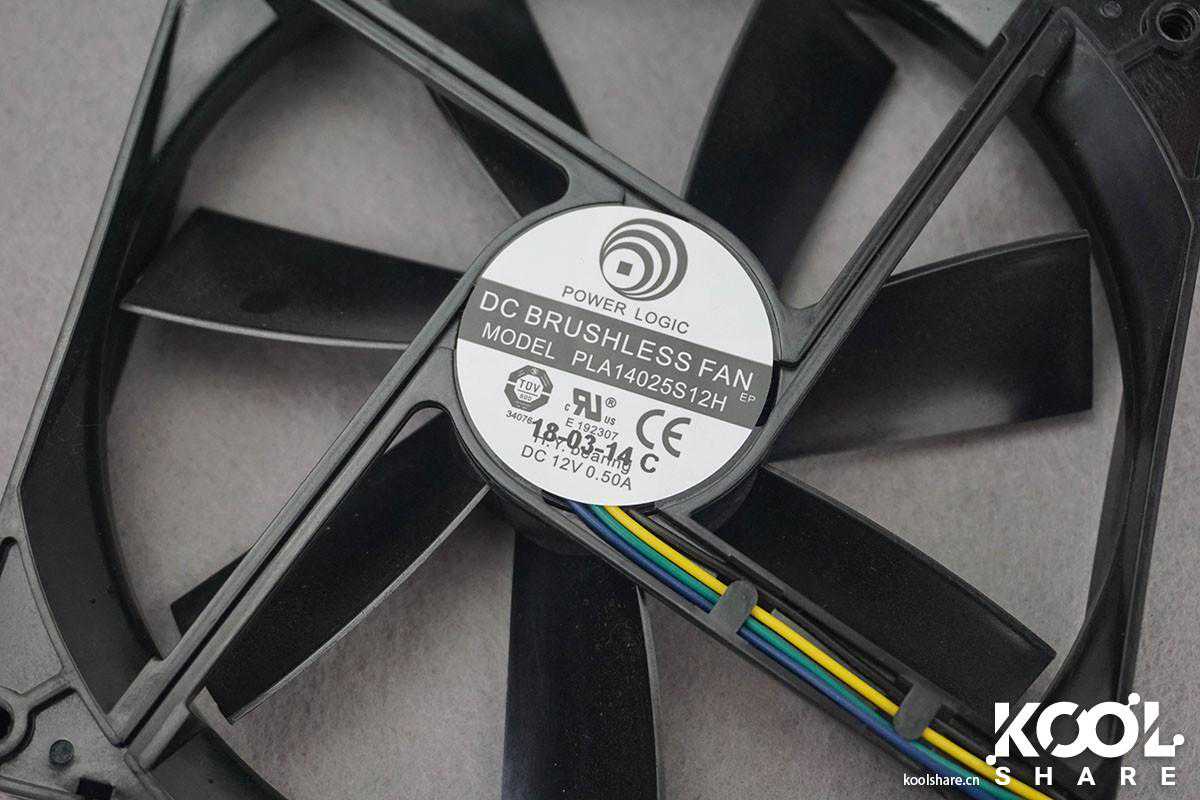

▲PWM温控风扇特写，规格12

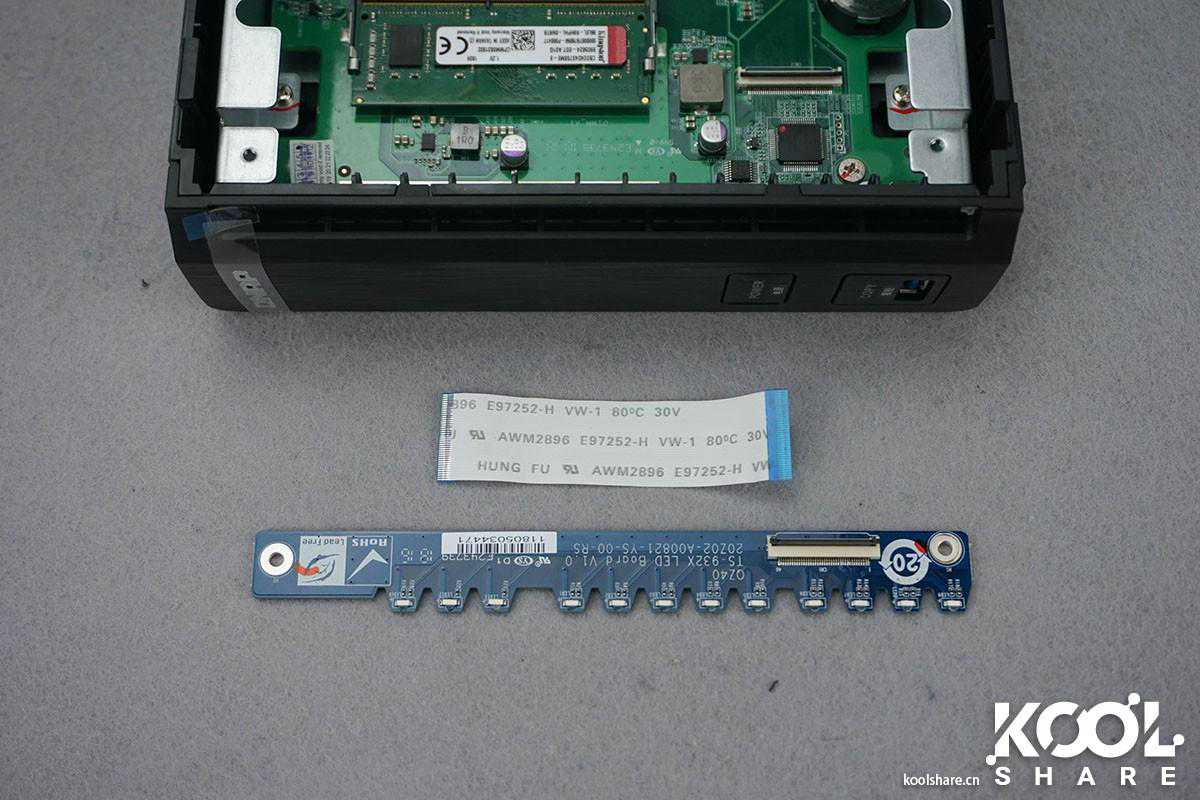

▲NAS前置面板LED指示灯PCB板，通过排线与NAS主板相连

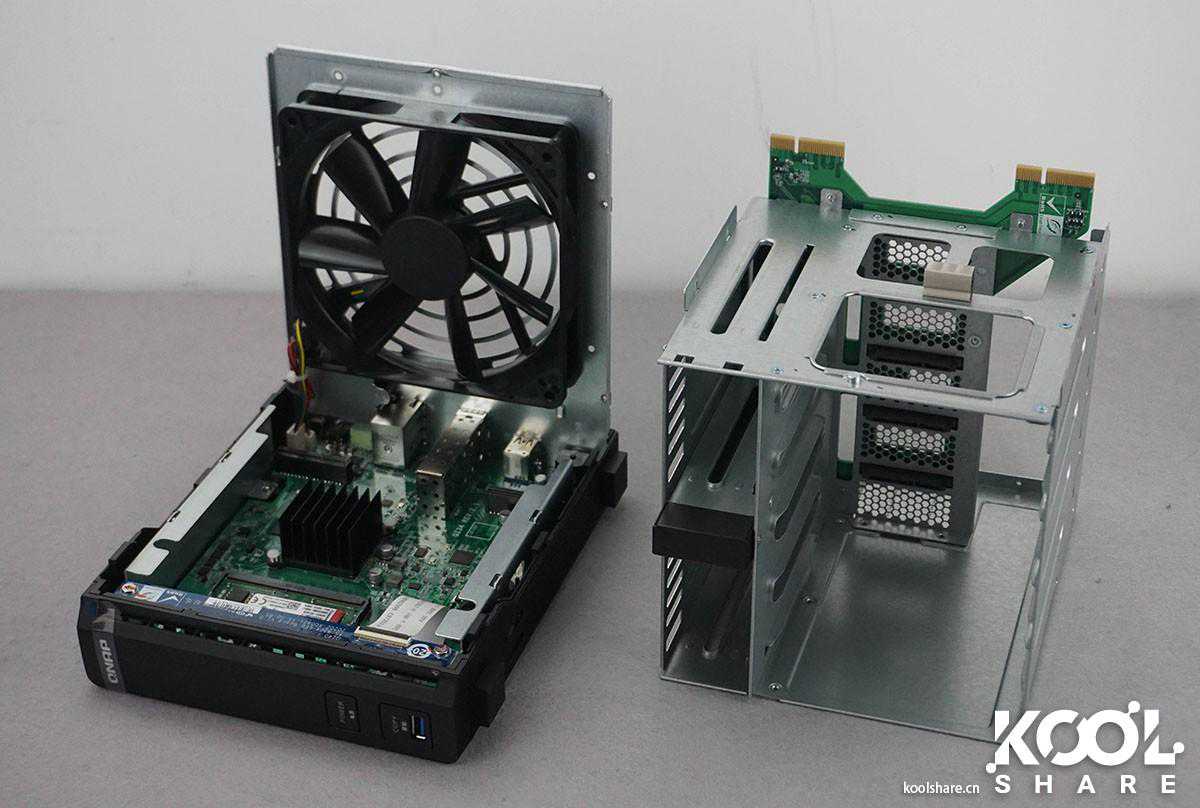

▲去除NAS的外壳

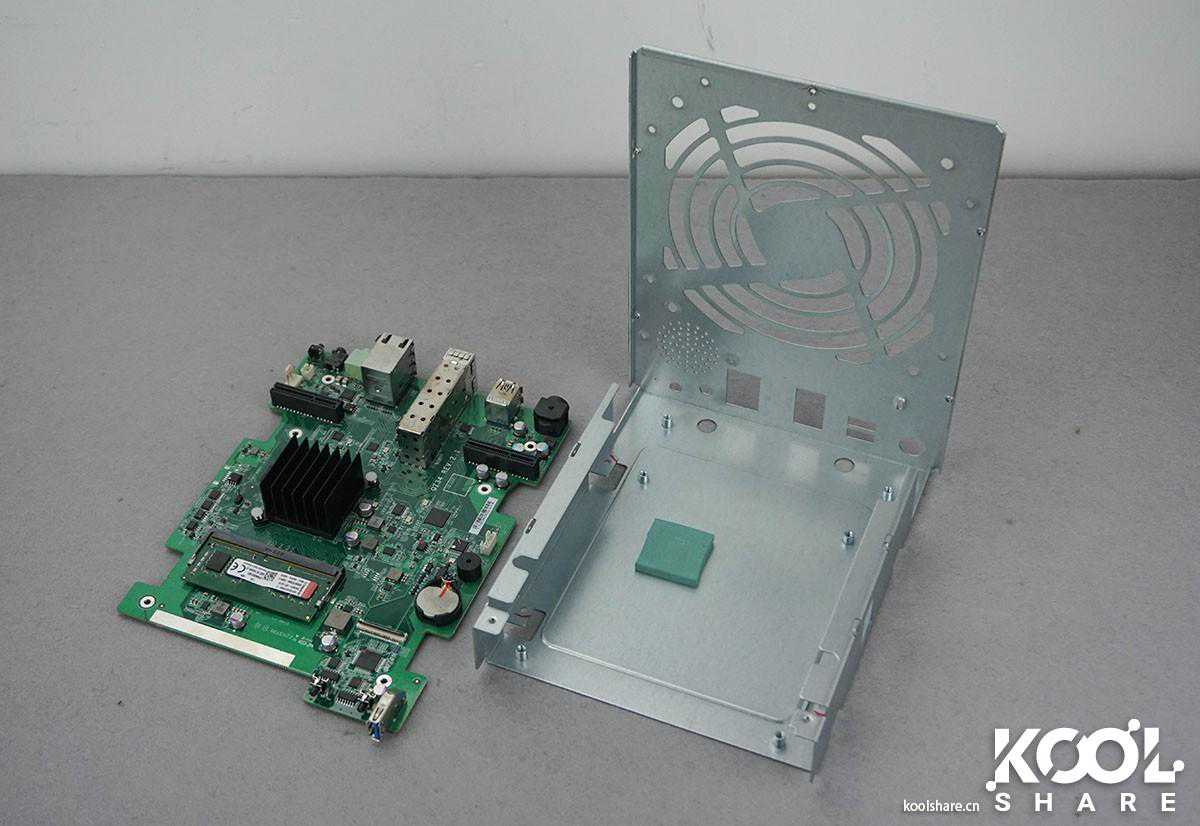

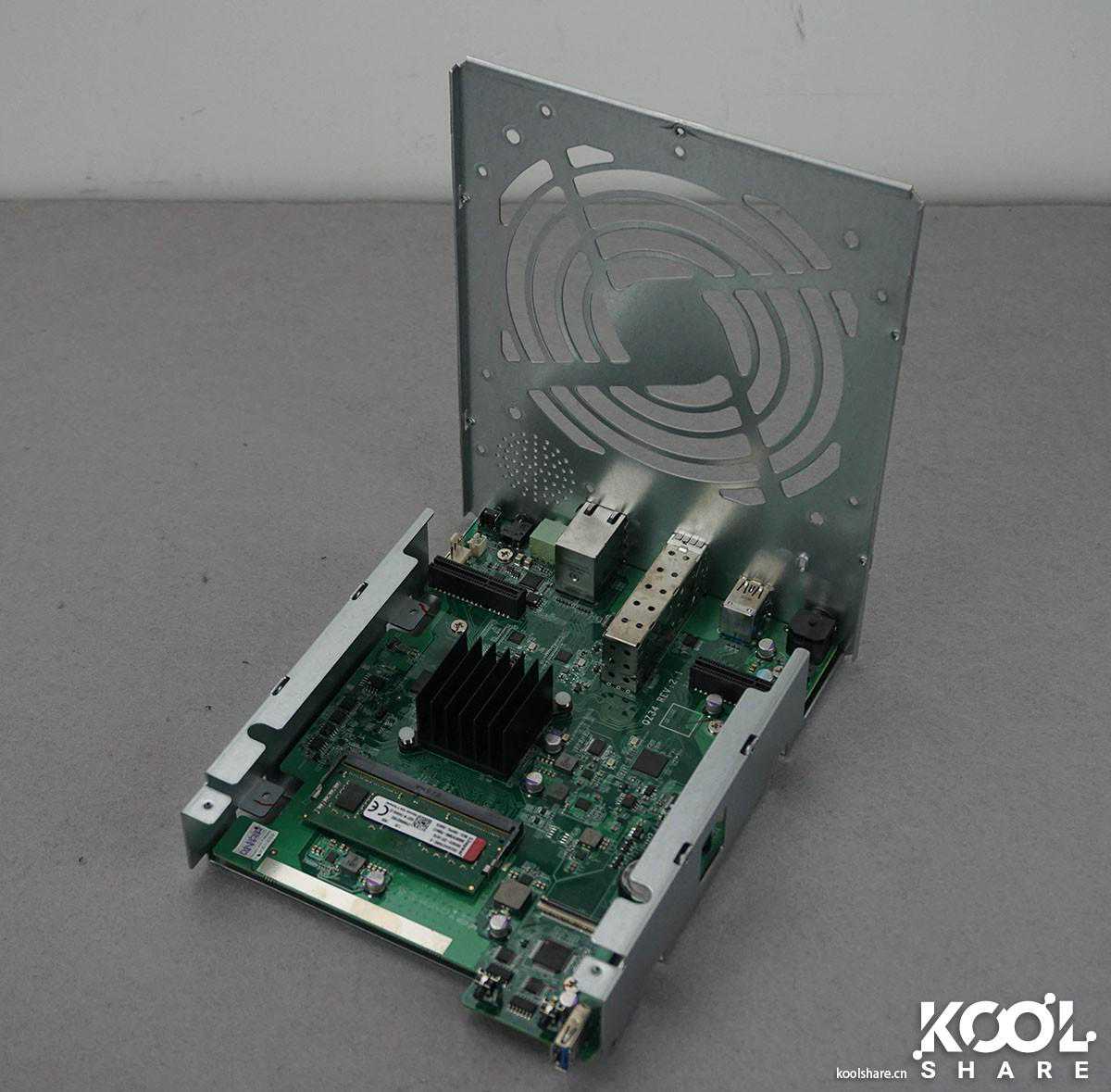

▲最后从框架中拿出主板

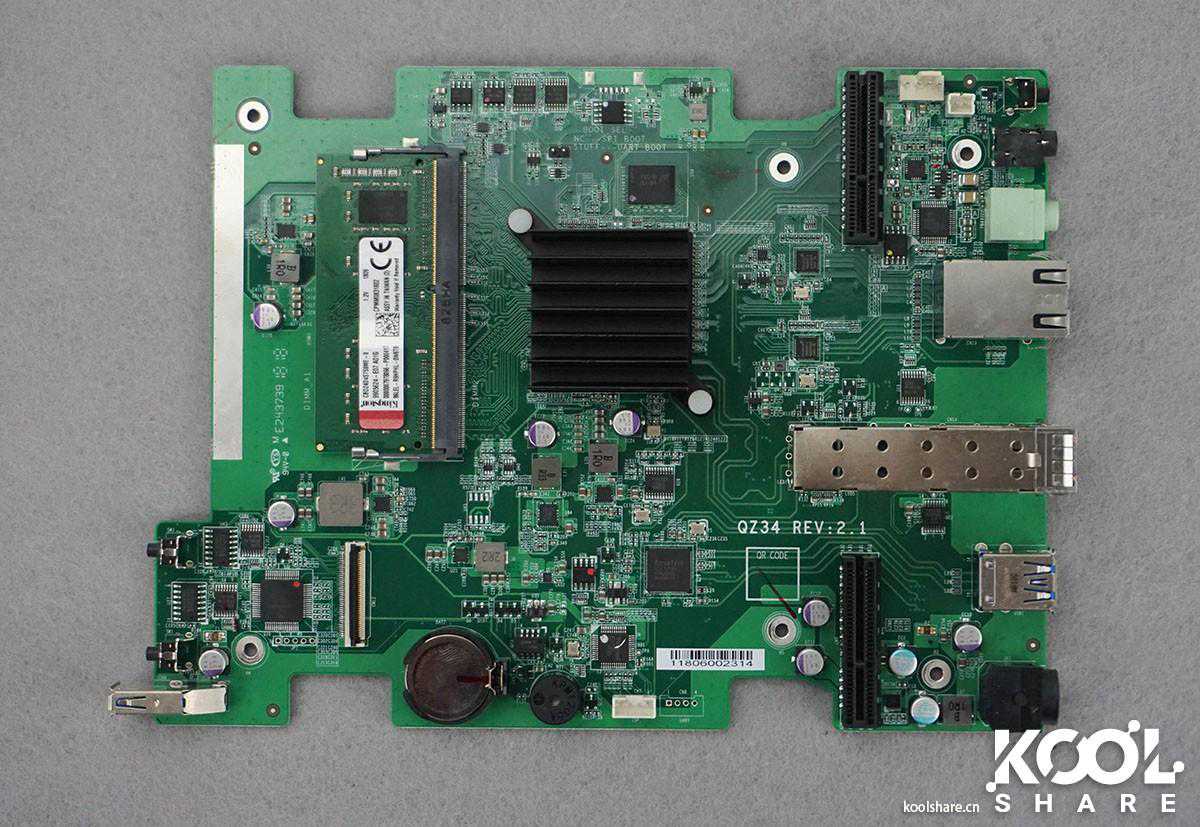

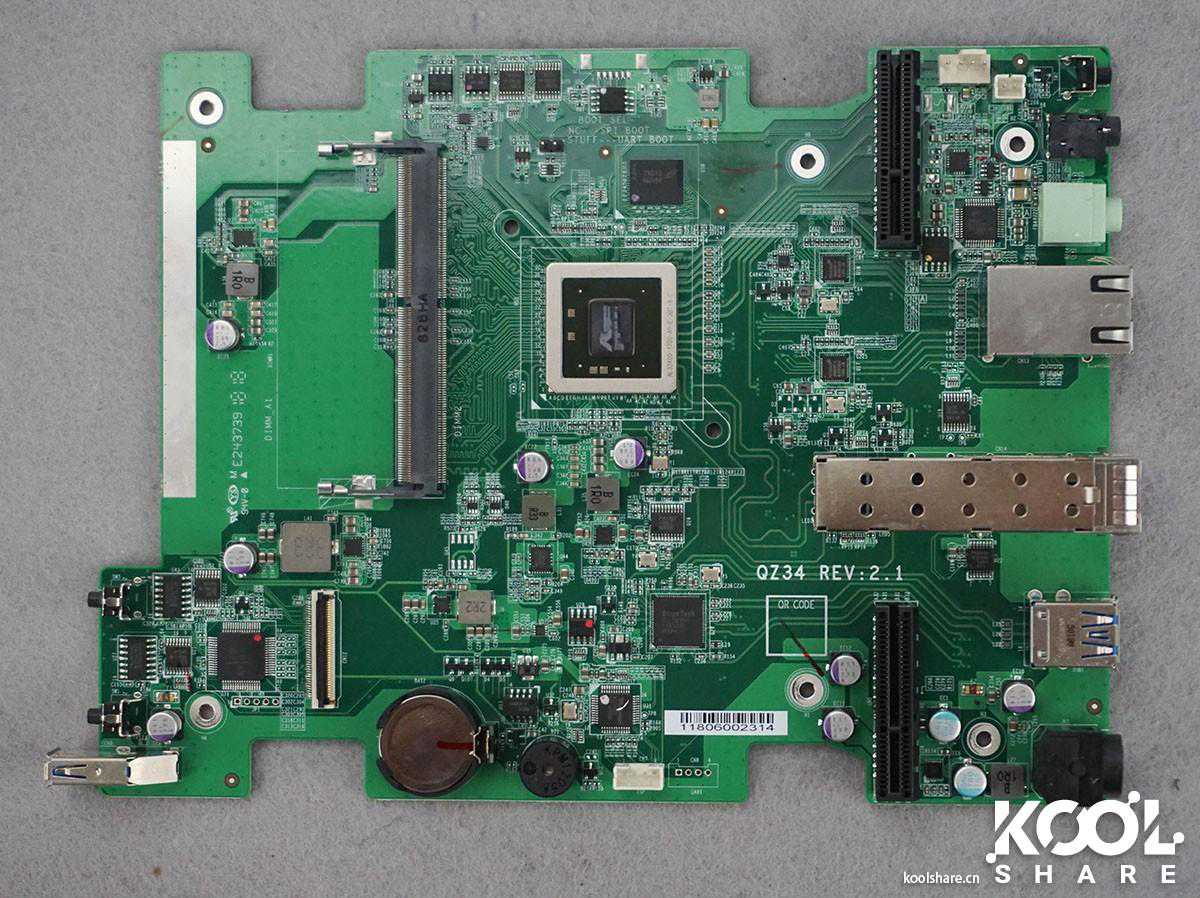

▲主板正面一览

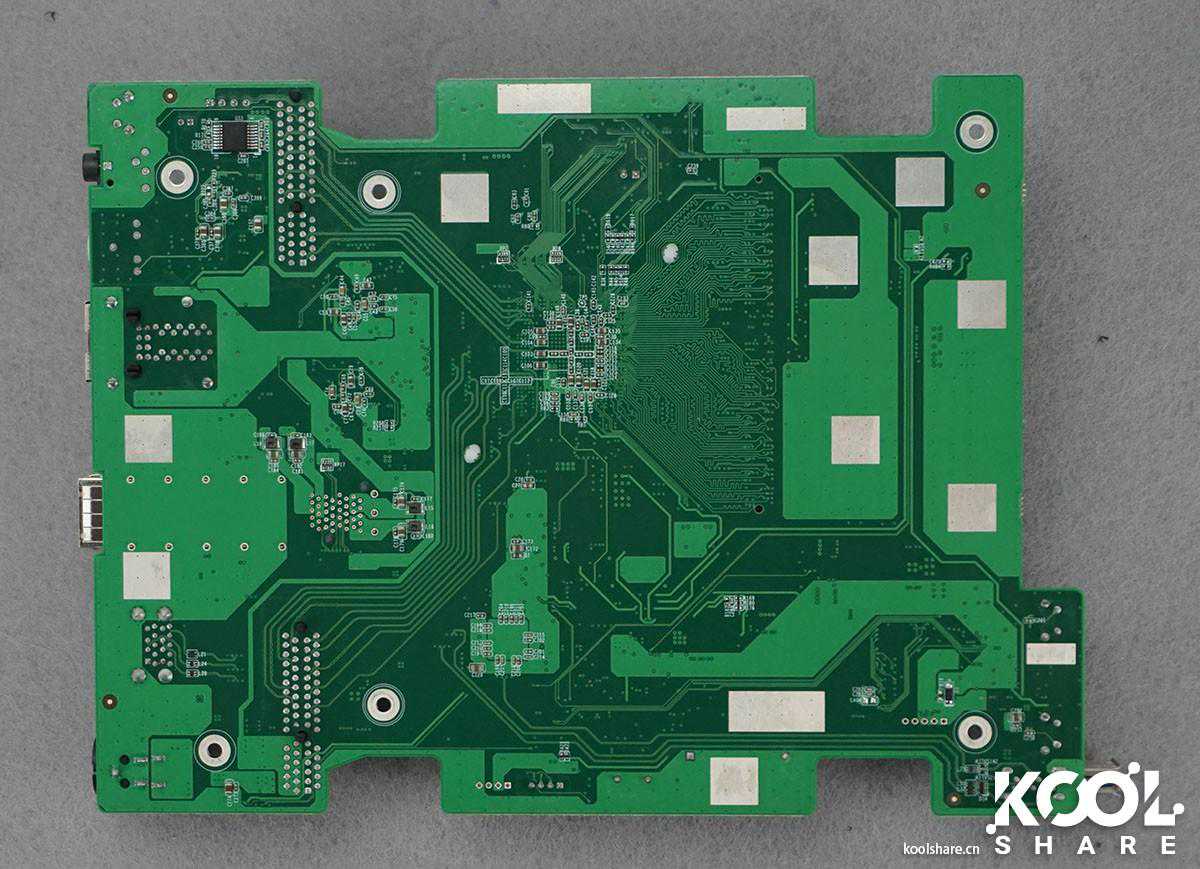

▲主板背面照

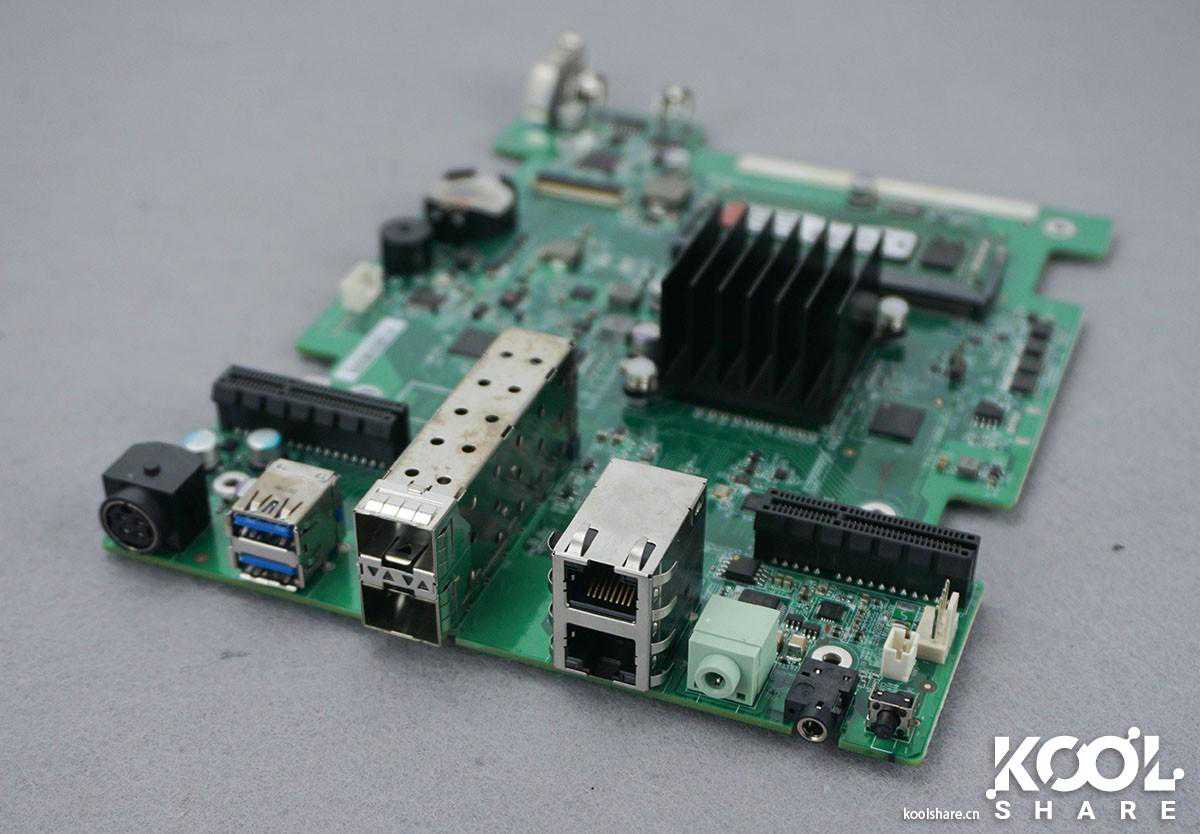

▲主板IO接口

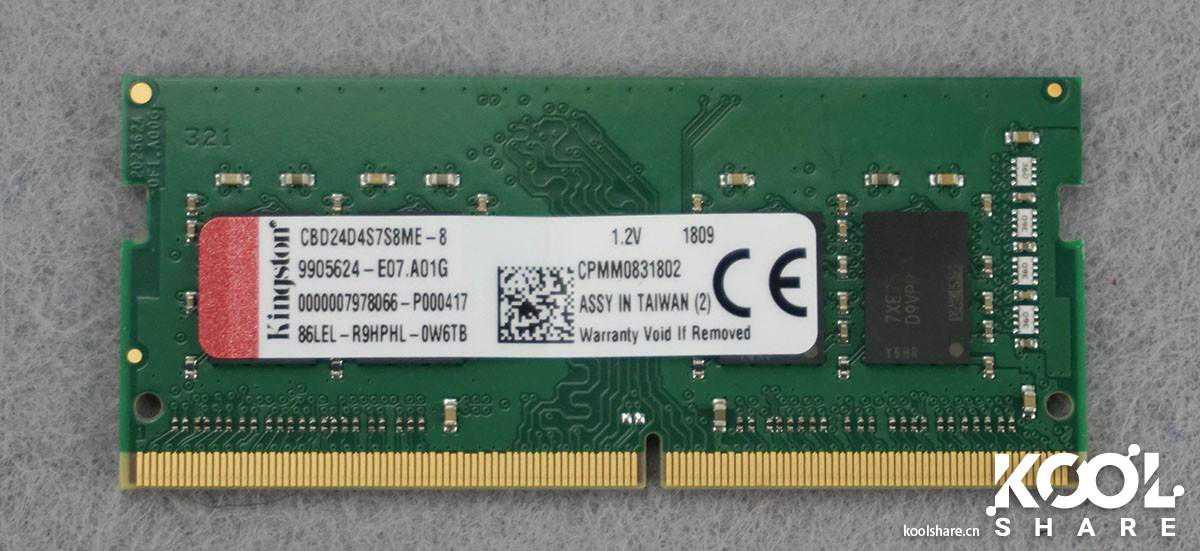

▲主板自带金士顿DDR48G内存

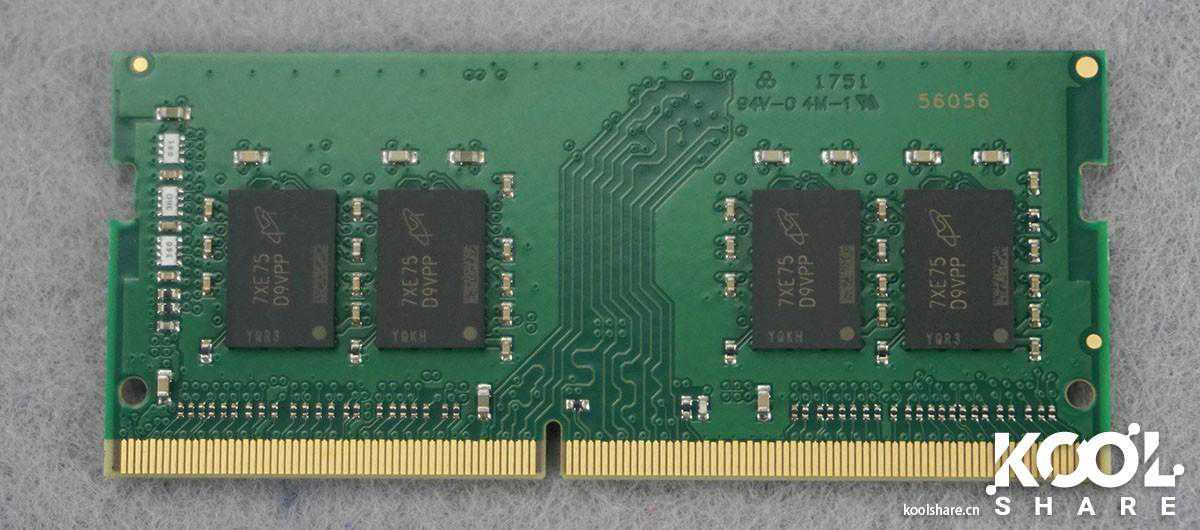

▲镁光颗粒

▲将散热片去除后就能看到CPU了

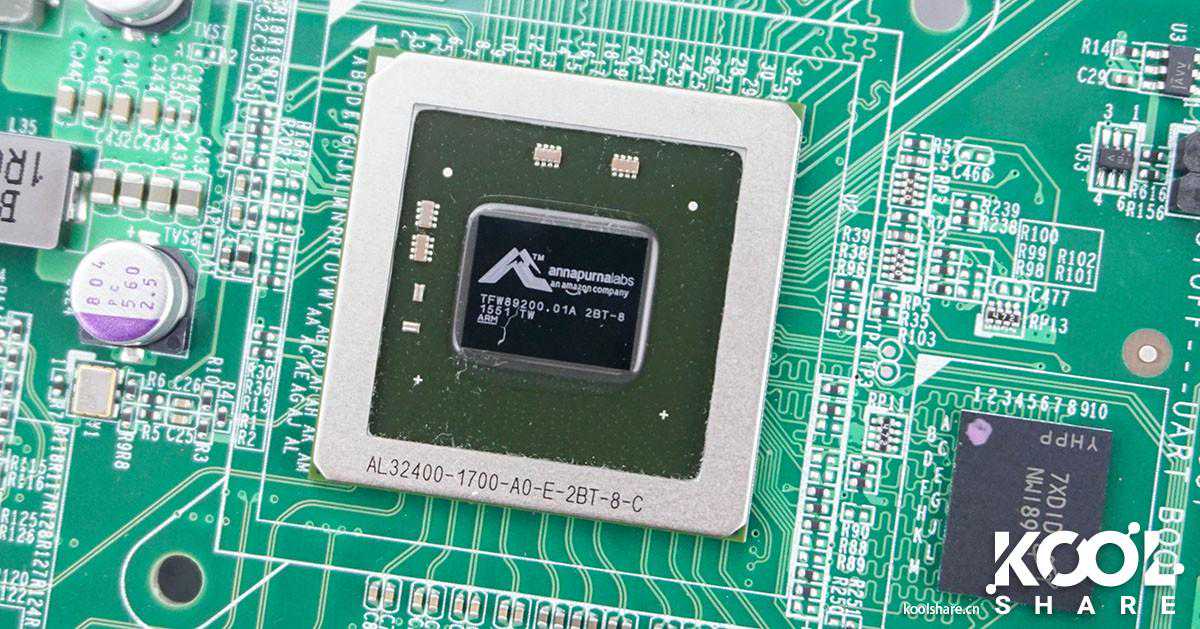

▲CPU特写，来自AnnapurnaLabs的1.7G四核心处理器

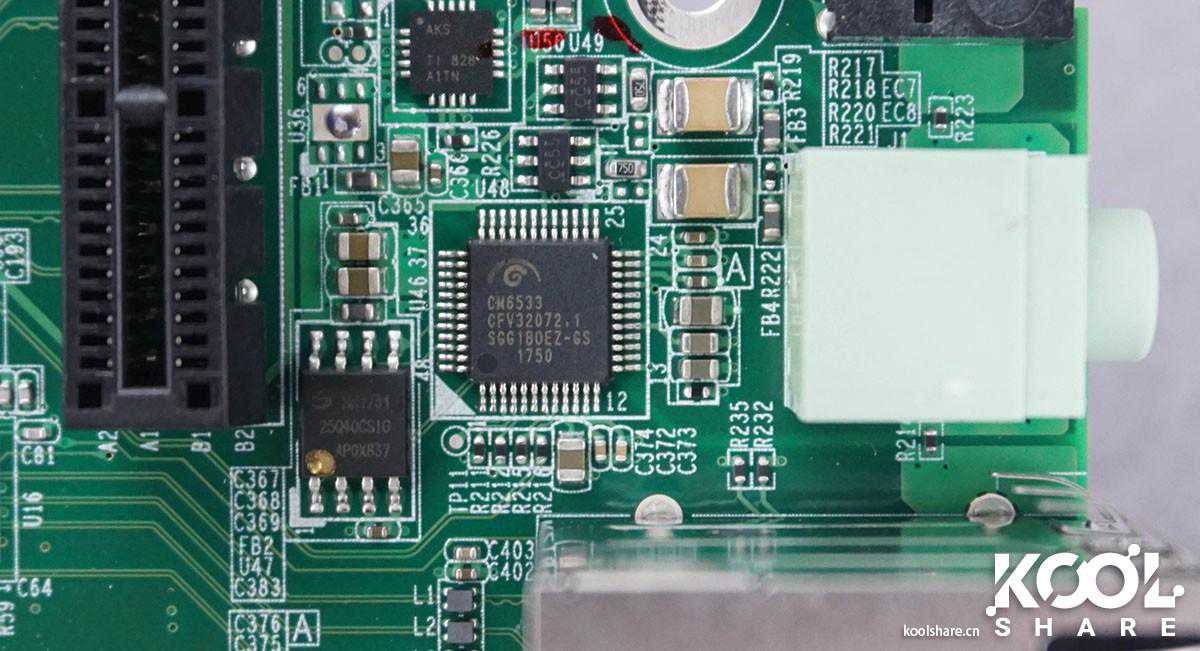

▲CM6333声卡芯片，给扬声器提供支持

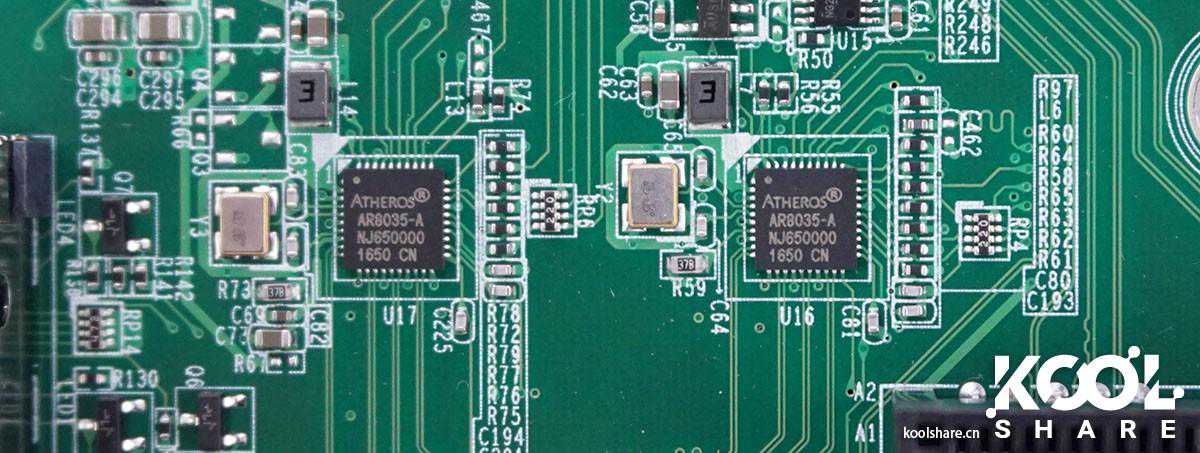

▲AtherosAR8035PHY芯片，给主板的两个千兆RJ45端口提供支持

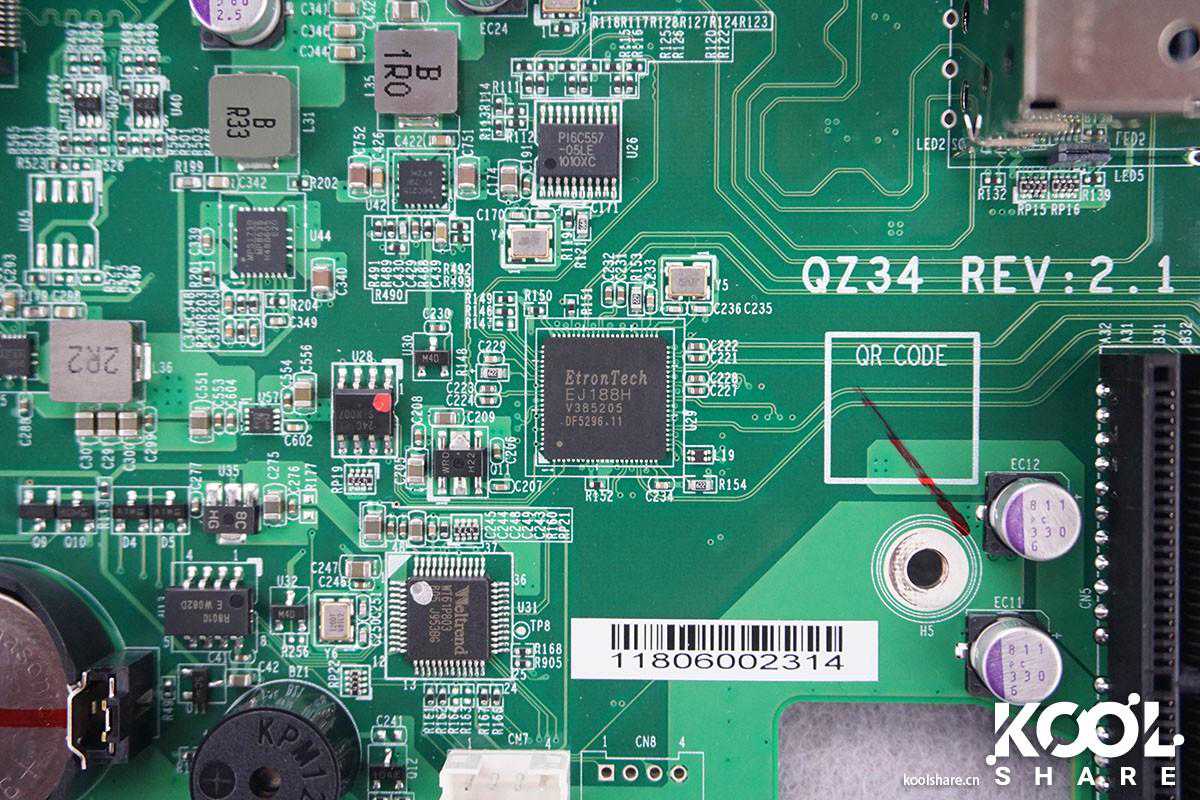

▲主控芯片

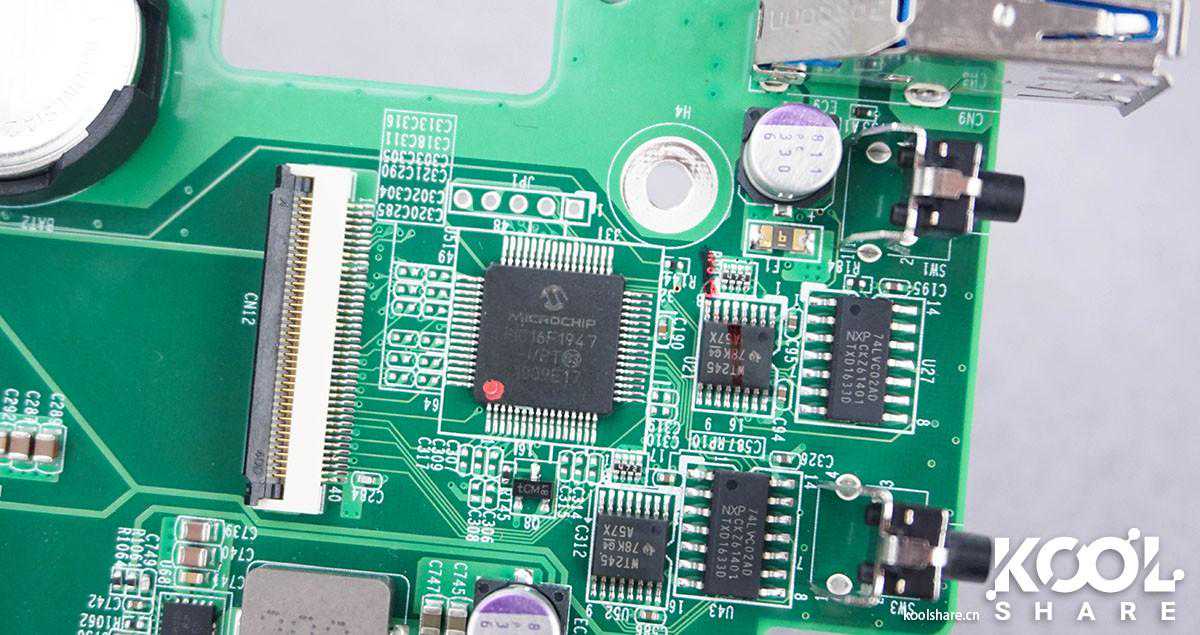

▲MicroChipPIC16F19478位单片机，用于管理led指示灯

▲镁光NANDFlash，大小4G

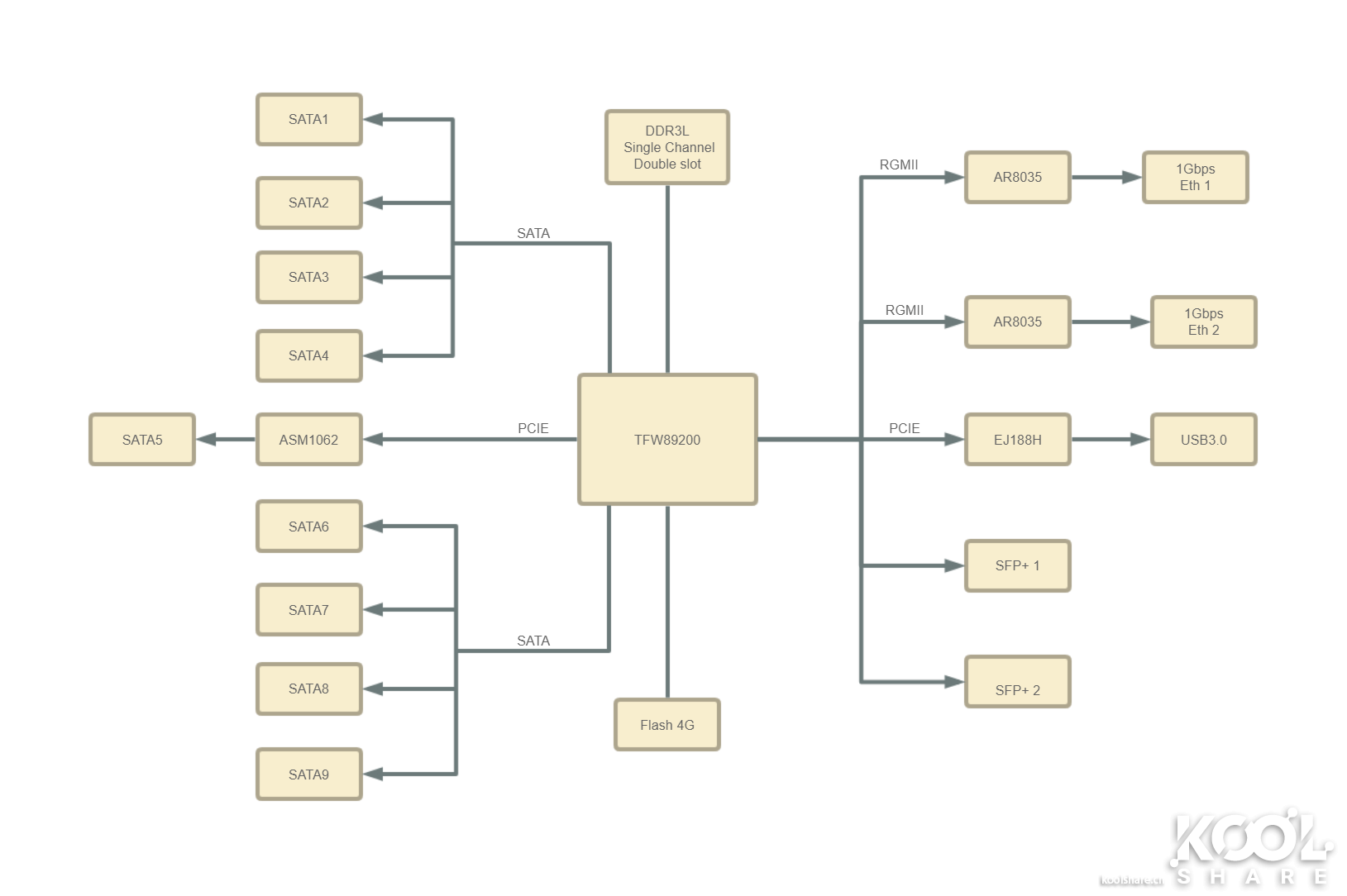

▲总结，4.3.5固件部分大家可以参考TS-551的评测有详细介绍，这里就不再赘述了，直接进入性能测试

测试

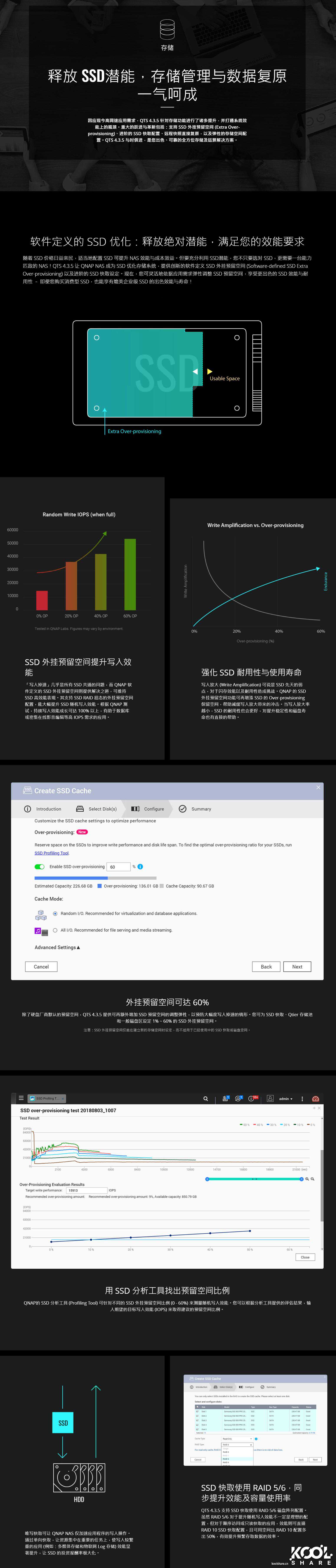

首先，对SSD快取做了大量的优化，我们先看一下官方的相关资料，下面我们测试纯SSDRAID0，纯HDDRAID0，HDDRAID0+SSDRAID0三组数据，来看看SSD快取技术和10G网络下，TS-932X的性能表现

测试硬件：NAS:QNAPTS-932X

交换机：NetgearXS716T全万兆交换机

网卡：MellanoxConnectX-2EN

SSD:浦科特M8V512G

HDD：WD4TB红盘

PC：

CPU：i7-8700K

主板：AsusROGM10F

内存：ADATADDR4240016GX2

显卡：AsusGTX1070Ti

纯SSDRAID0

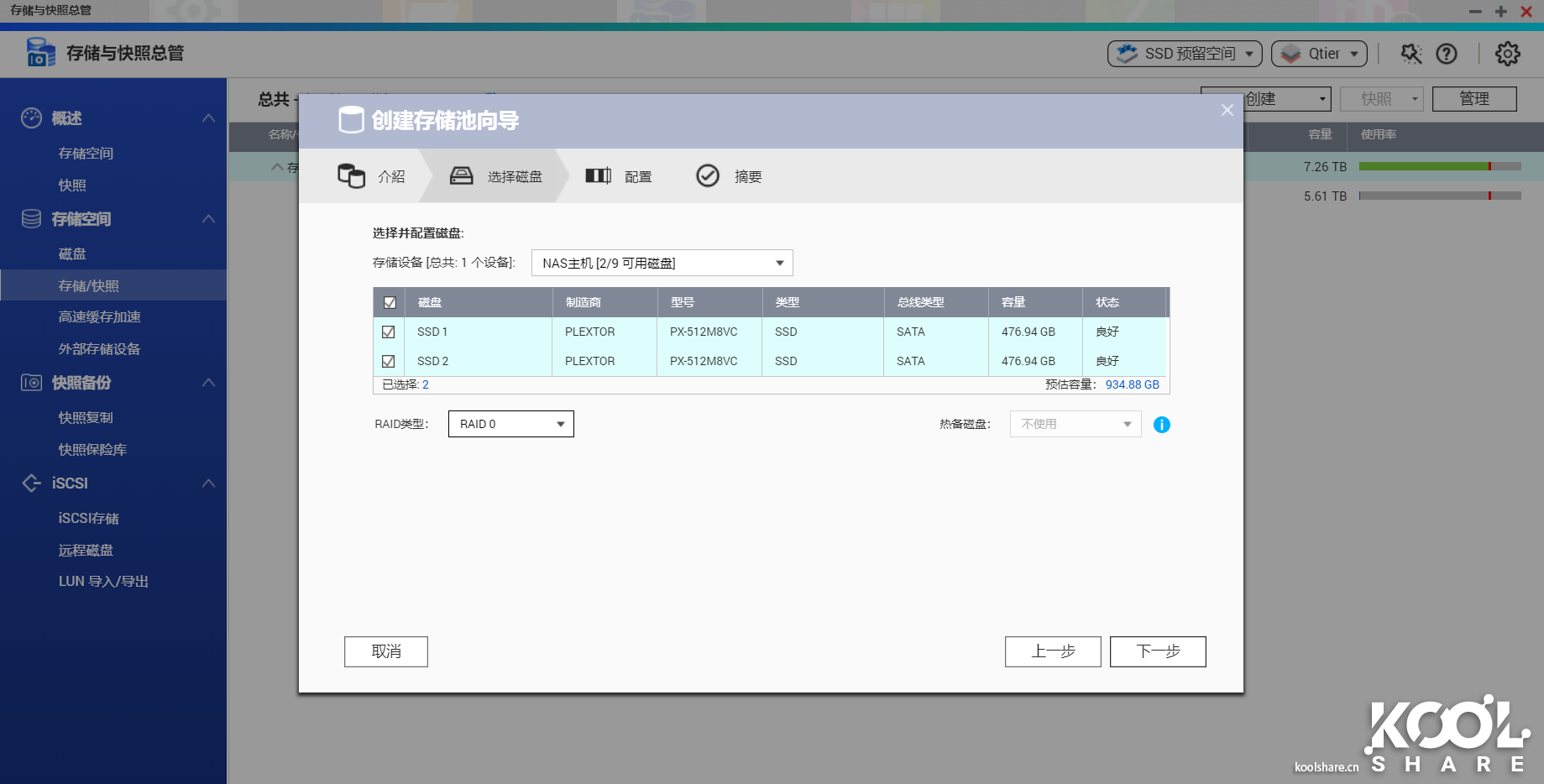

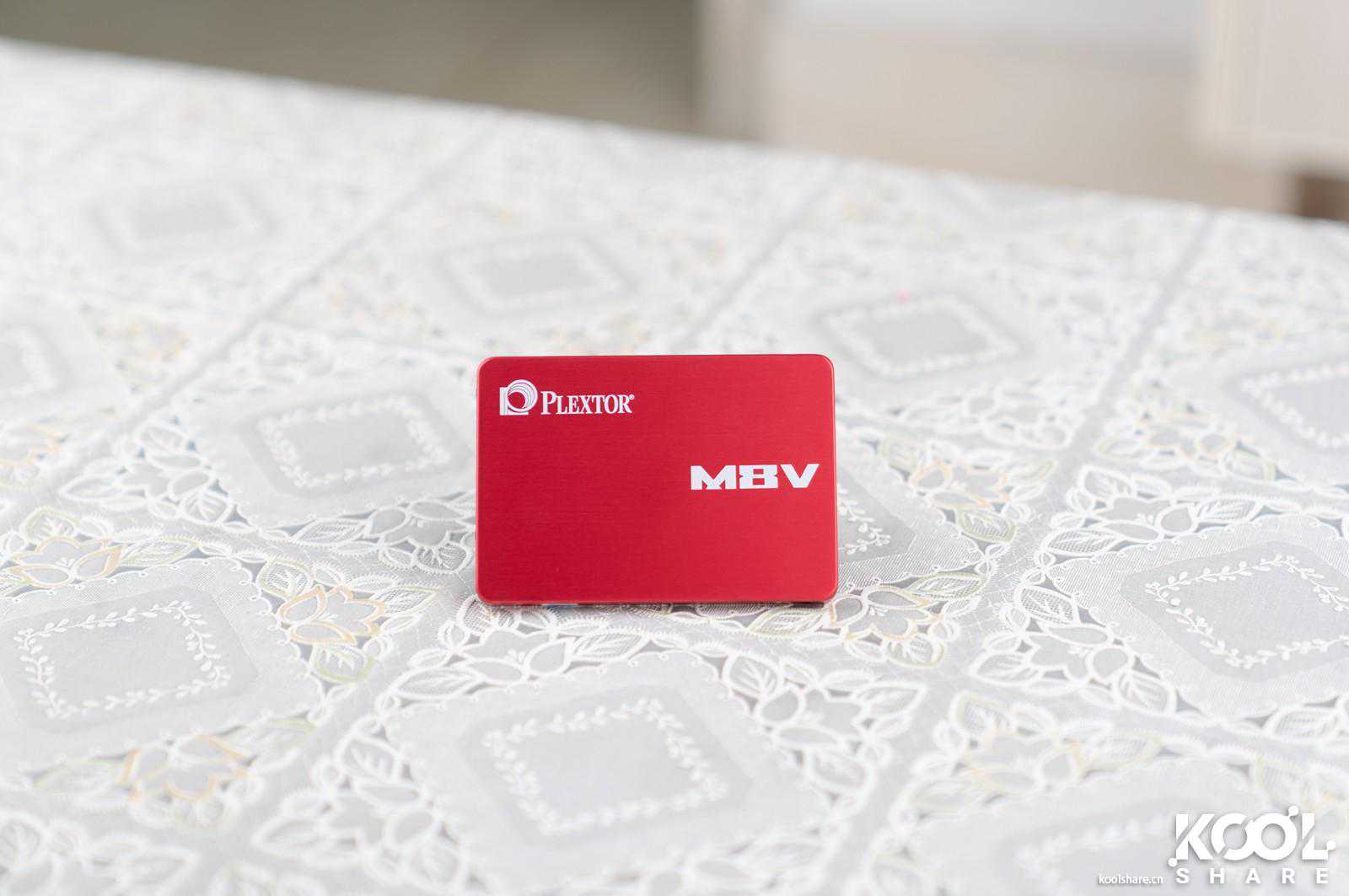

▲将两块浦科特M8V512GSSD组RAID0，以获取最快的储存速度用于测试

▲使用NetgearXS716T万兆交换机，将万兆交换机连接到电脑和NAS，可以看到电脑网卡和NAS端连接速度为10Gbps

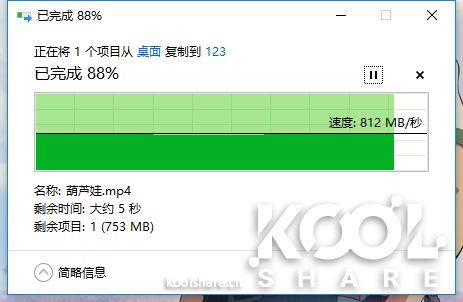

▲此时TS-932X的写入速度高达810MB/s

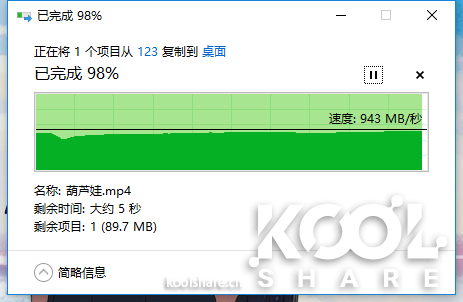

▲此时TS-932X的读取速度高达940MB/s

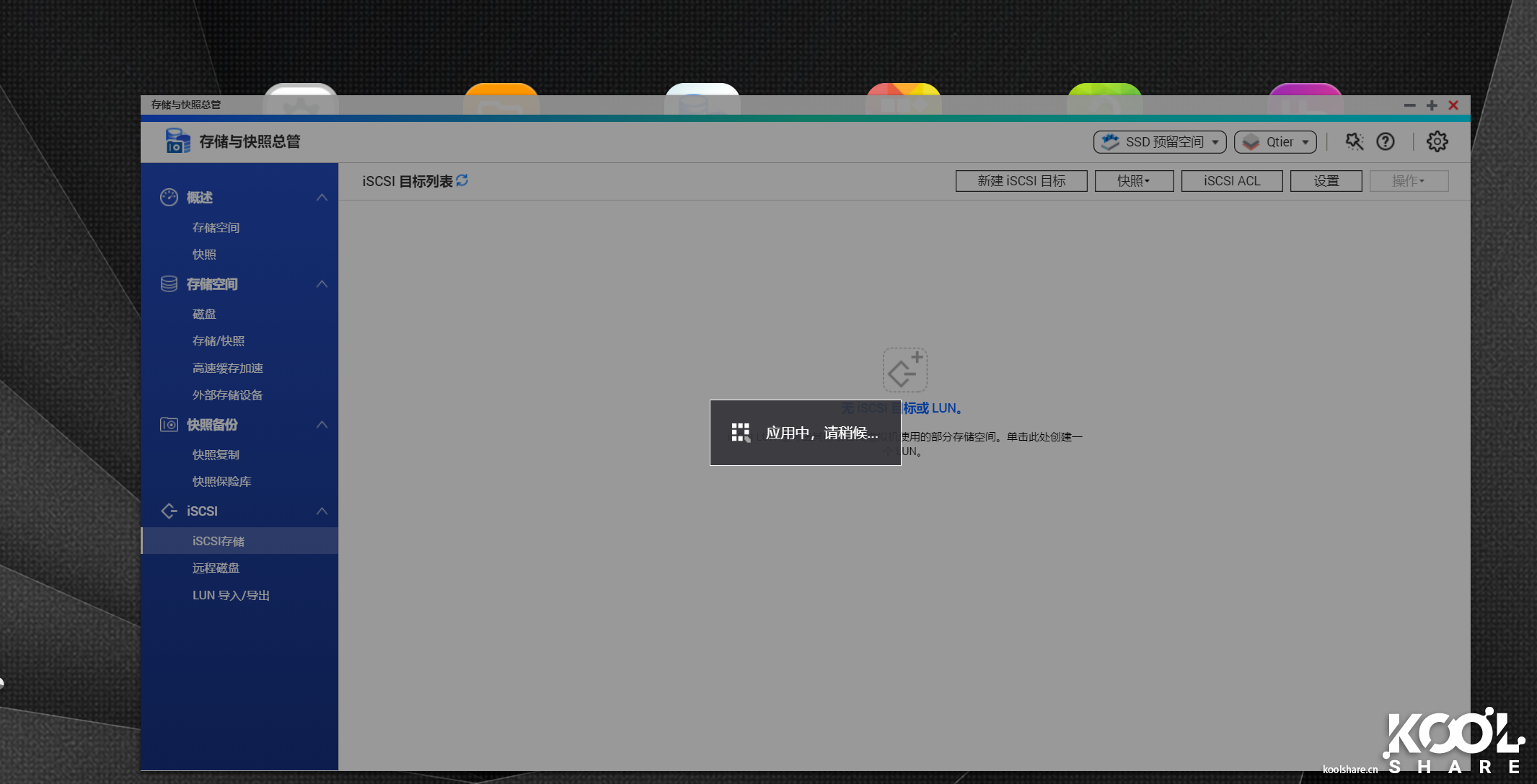

▲挂载ISCSI来测IOPS

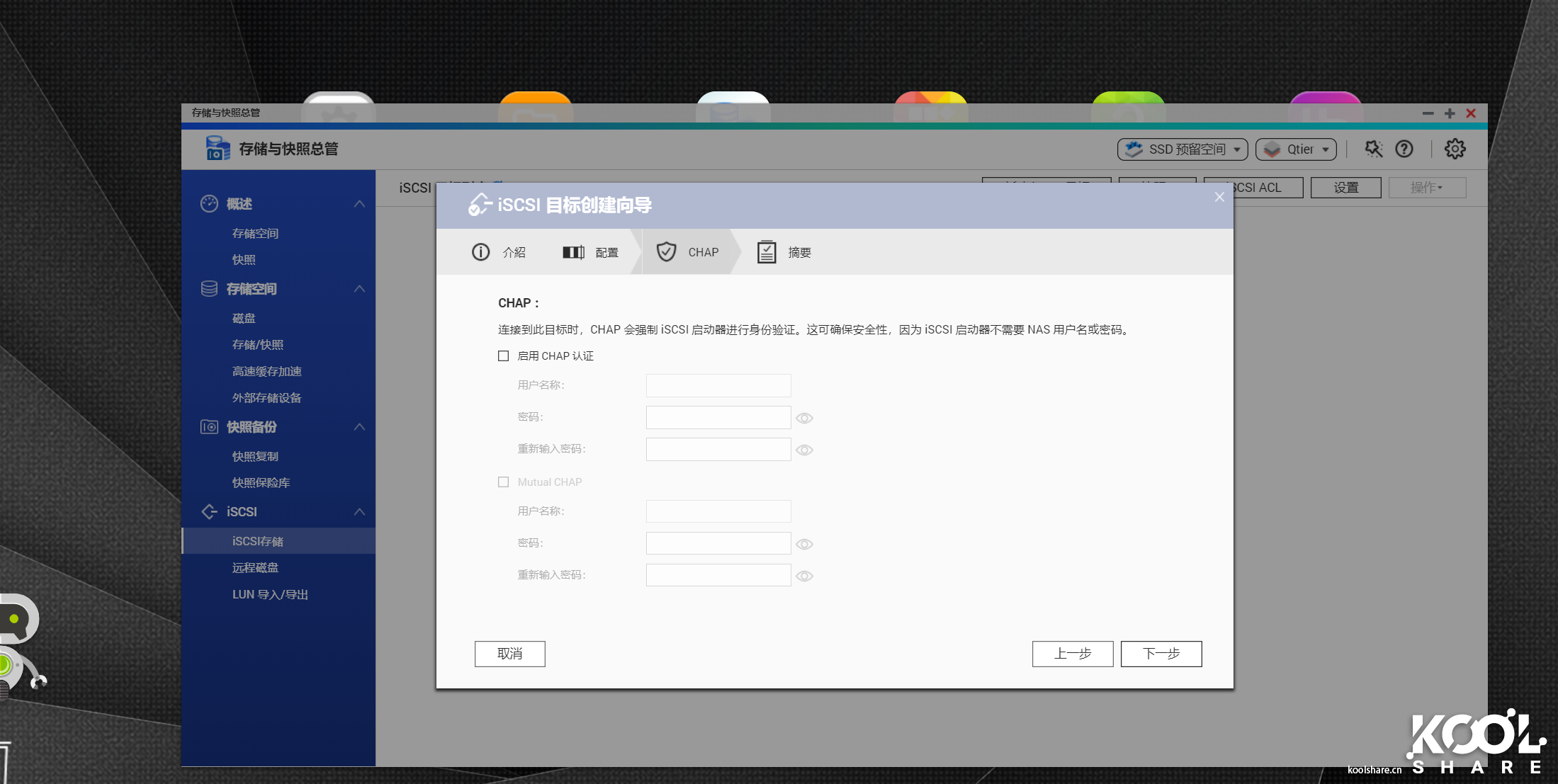

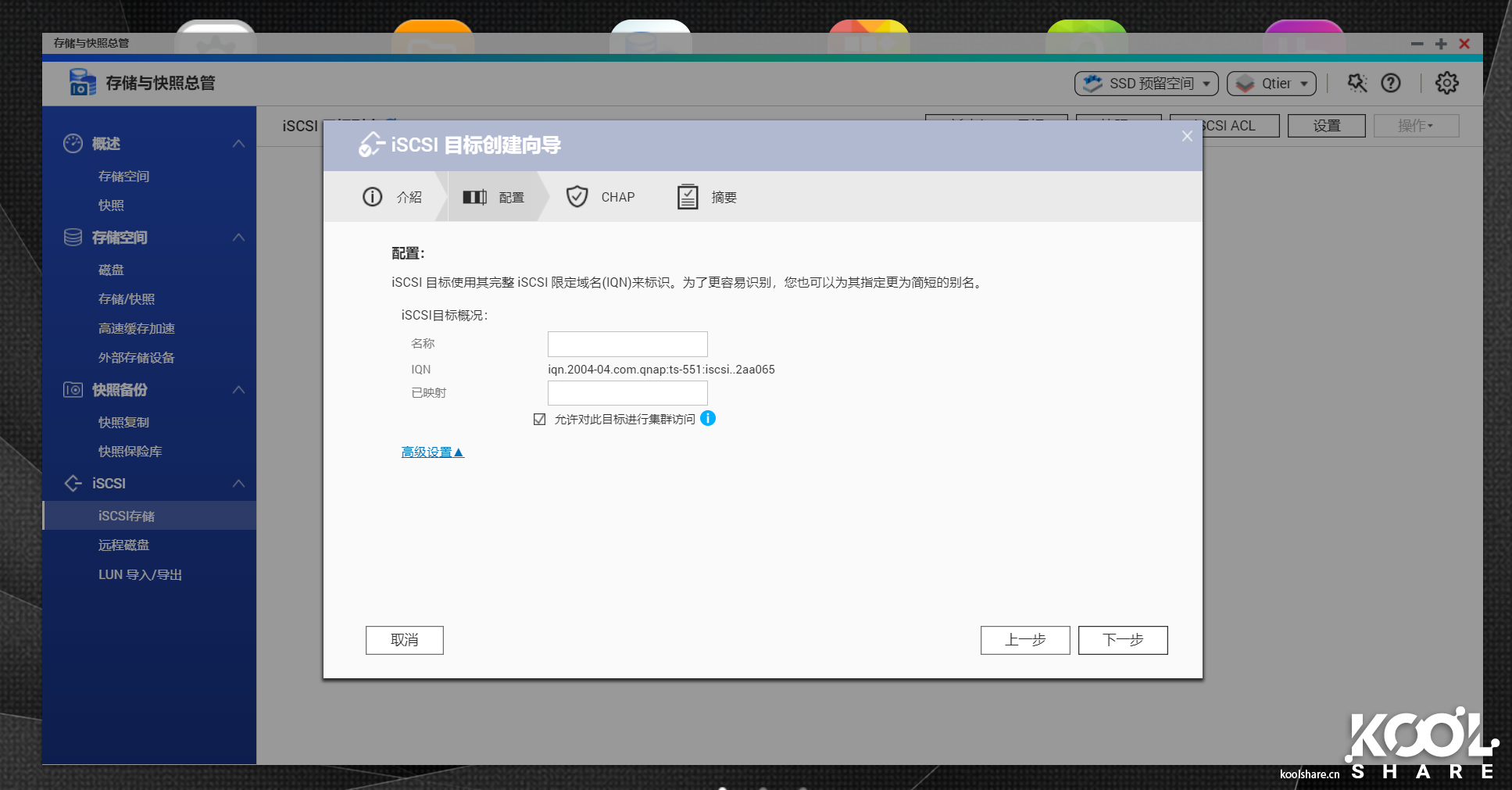

▲不需要认证，直接点下一步

▲创建成功

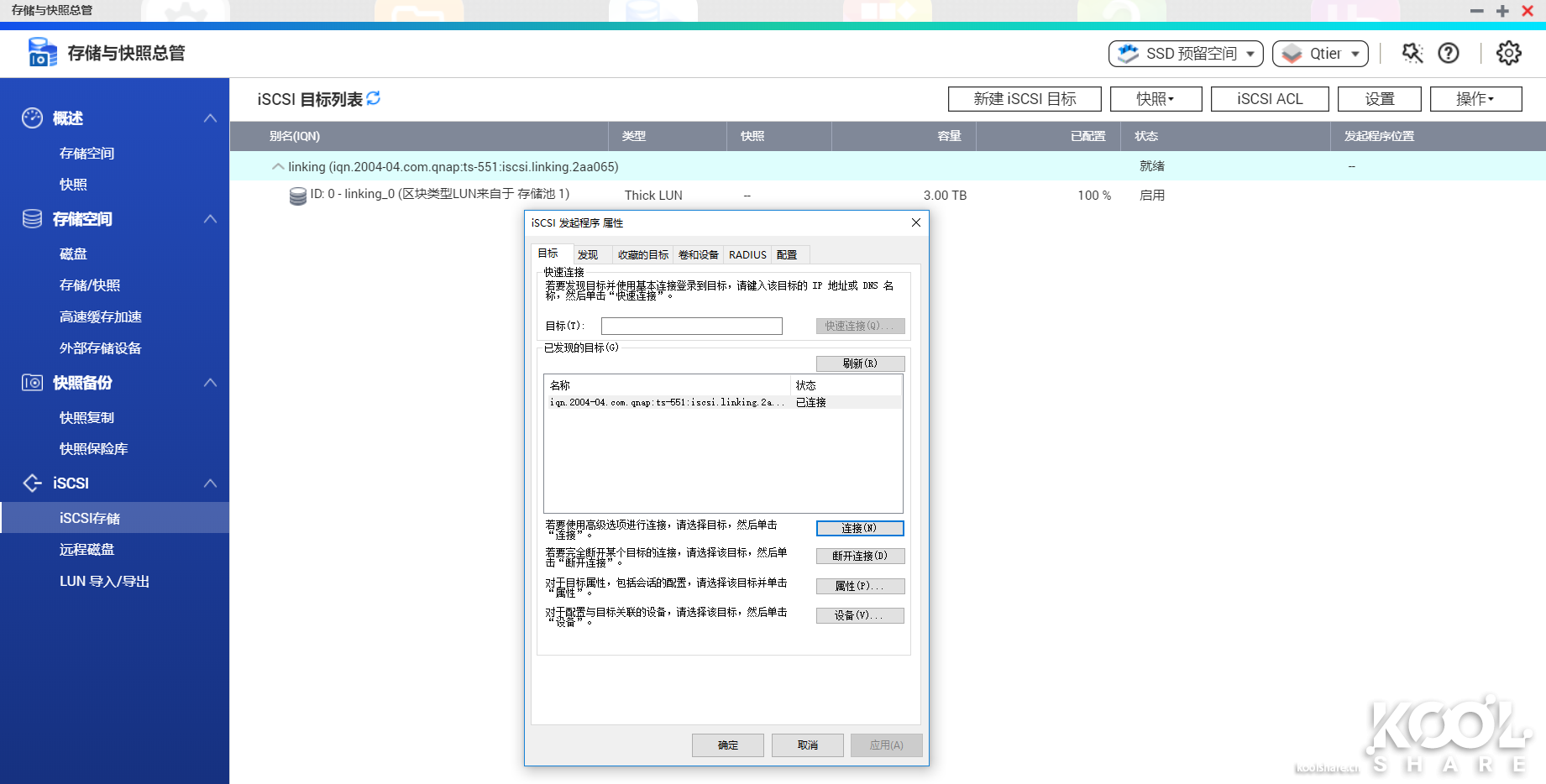

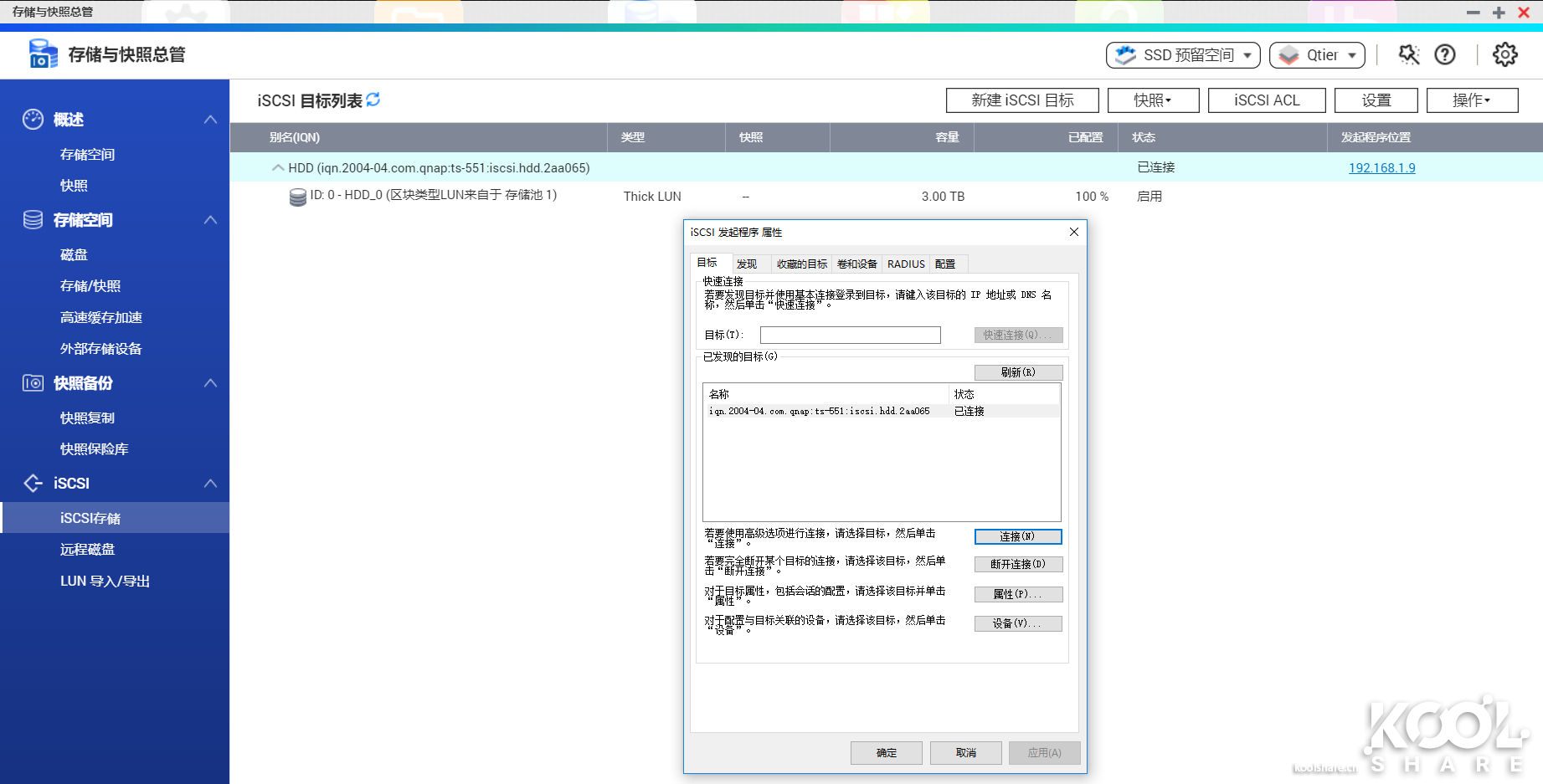

▲电脑端使用ISCSI发起程序发现并连接上挂载的ISCSI

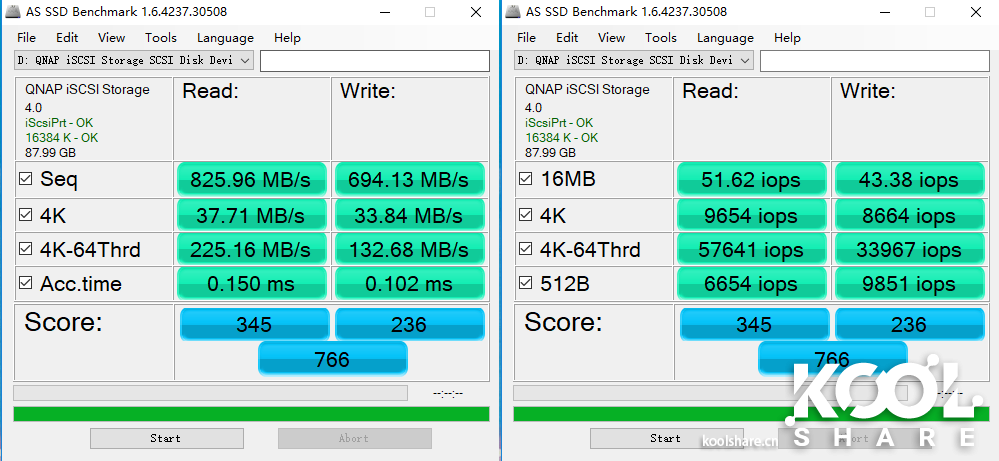

▲挂载的ISCSI硬盘ASSSD测试

纯HDDRAID0

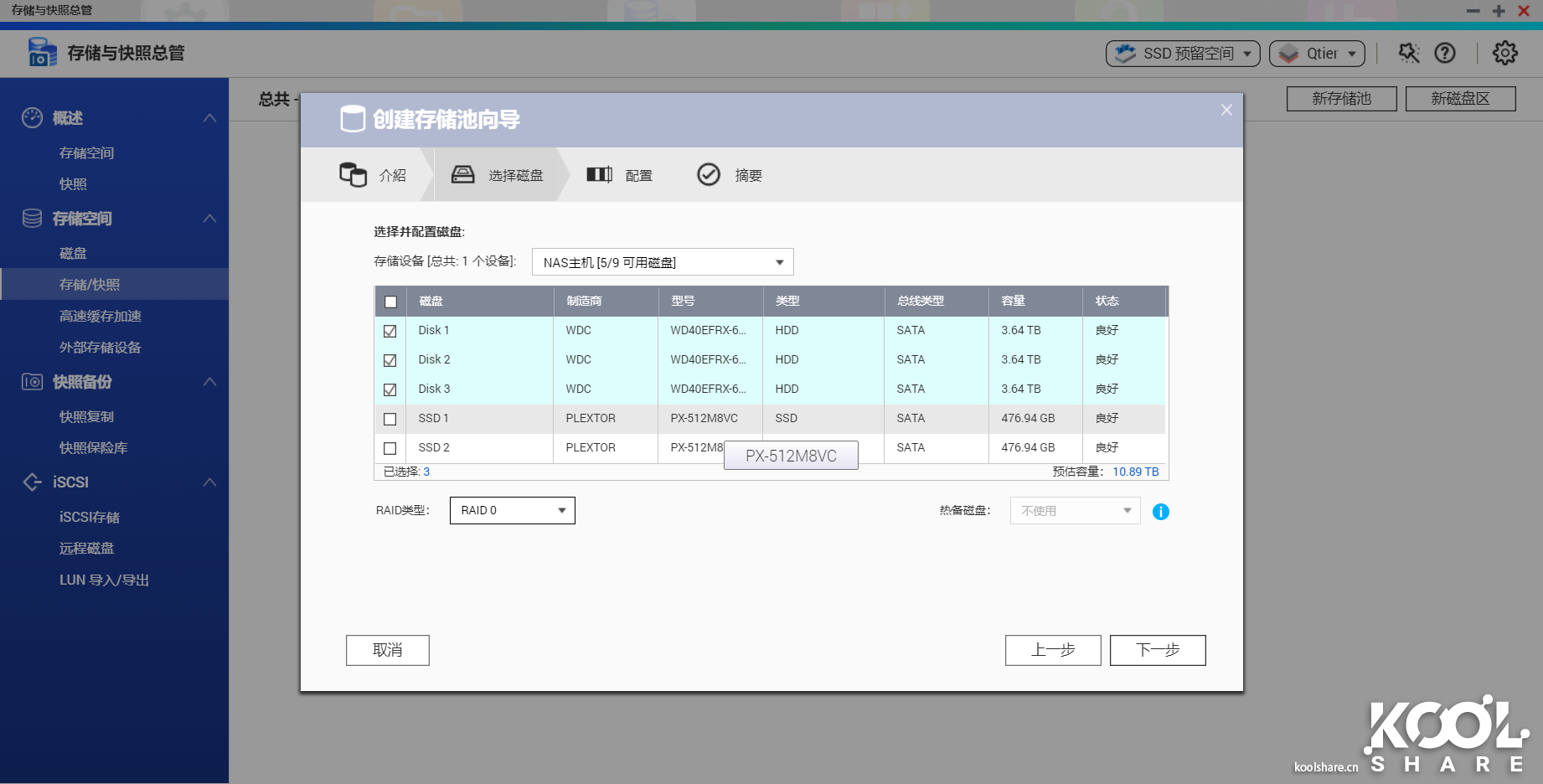

▲使用三块WD4TB红盘，将三块HDD组RAID0，以获取最快的储存速度用于测试

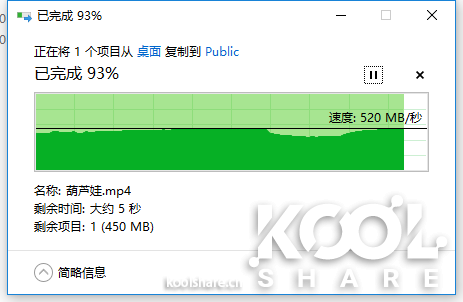

▲此时TS-932X的写入速度为520MB/s

▲此时TS-932X的读取速度为490MB/s

▲电脑端使用ISCSI发起程序发现并连接上挂载的ISCSI

▲挂载的ISCSI硬盘ASSSD测试

SSDRAID0+HDDRAID0

▲将两块浦科特M8V512GSSD组RAID0，三块WD4TB红盘做RAID0，SSD启用快取技术，以获取最快的储存速度用于测试

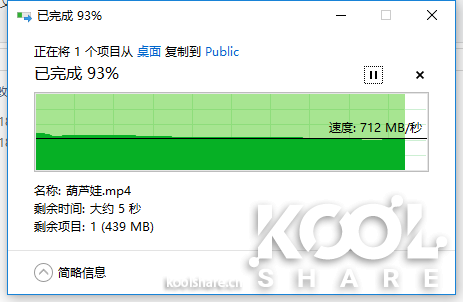

▲此时TS-932X的写入速度为710MB/s

▲此时TS-932X的读取速度为850MB/s

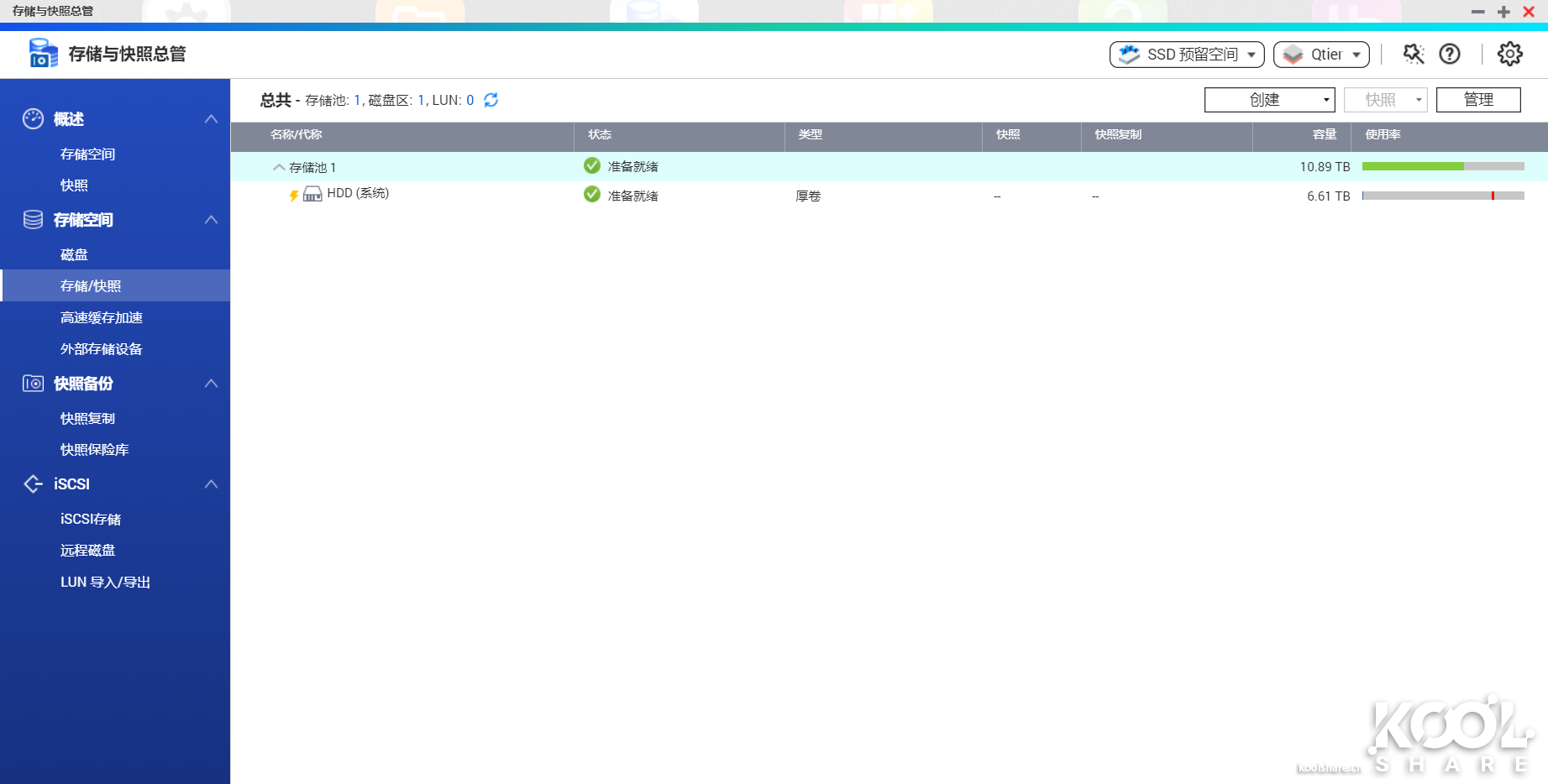

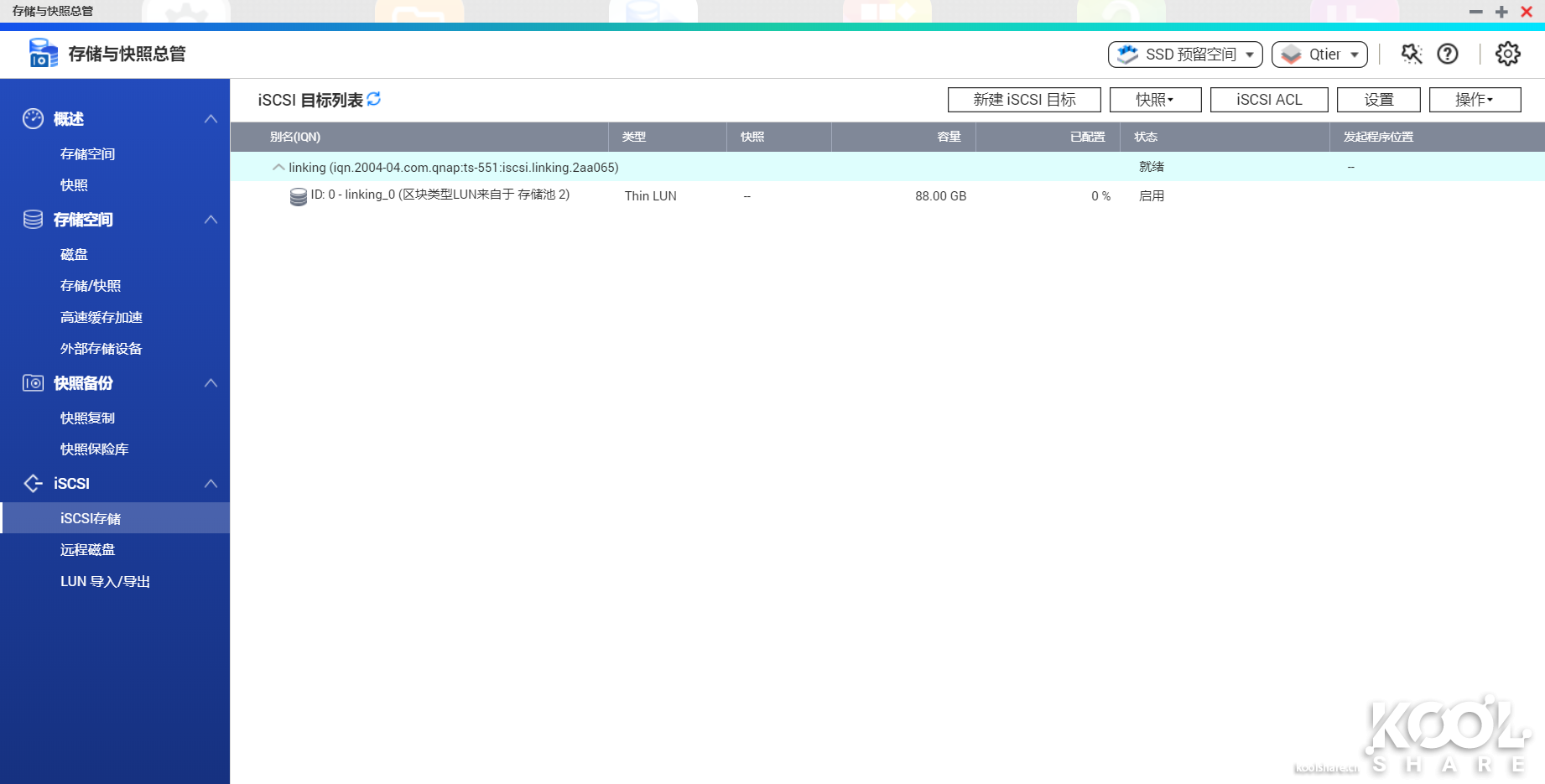

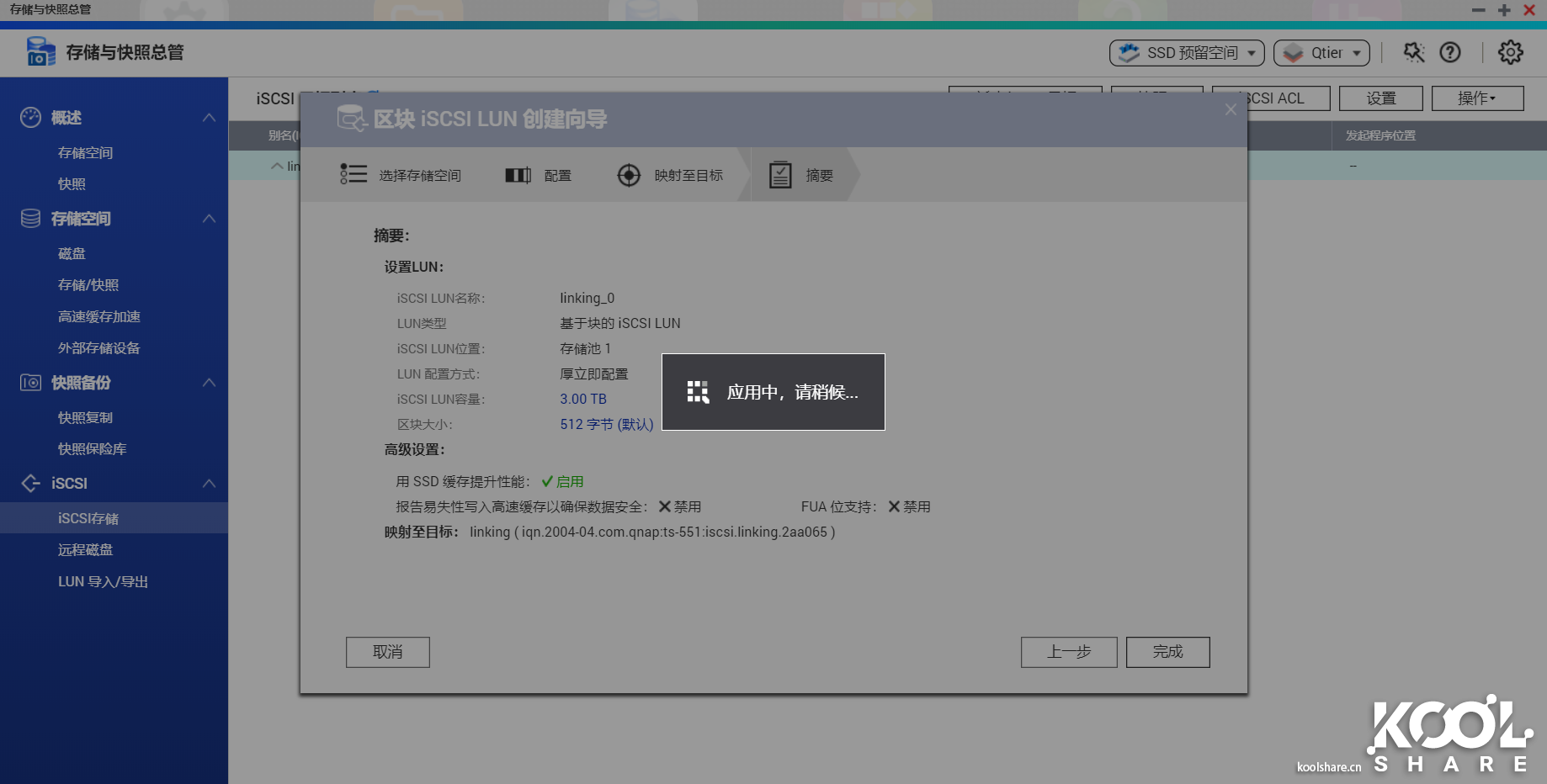

▲挂载ISCSI硬盘，启用SSD快取技术

▲电脑端使用ISCSI发起程序发现并连接上挂载的ISCSI

▲挂载的ISCSI硬盘ASSSD测试

总结

SSD快取技术和10G网络，将NAS的性能推向了一个新的高度。TS-932X小巧的机身体积蕴藏着巨大的能量，它的高速传输速度，非常适合重度大文件分享的用户。
