三一挖掘机液压系统故障排除案例

一、机器工作时挖掘无力,铲斗空斗处于舀合状态时,掉缸严重

挖掘机型号：SY230C5

工作小时数：1308小时

主要配置：康明斯发动机/EC—7/8键屏

工况：挖石方

故障现象：机器工作时挖掘无力,铲斗空斗处于舀合状态时,掉缸严重

调查过程：

机器出现上述故障,原因如下:

1、铲斗油缸活塞处密封损坏,内泄严重

2、铲斗油缸无杆腔出口溢流阀卡滞或压力调整过低

3、铲斗主阀芯与阀孔间隙过大或严重拉伤导致内泄过大

处理过程：

1、可将主阀上铲斗油缸有杆腔与无杆腔的油管对调，如故障现象明显改变，则是出口溢流阀卡滞或压力调整过低，如无明显改善，则进行下列步骤

2、将铲斗油缸全部伸出，拆下有杆腔胶管并将胶管堵塞，起动机器，作铲斗挖掘憋压，看有杆腔回油量大小，一般要求回油量不超过3L/min，则表明油缸密封正常，如回油量过大应维修油缸

3、此台机为铲斗油缸无杆腔出口溢流阀被异物卡滞，清洗后机器工作正常，原因为该机铲斗油被落石砸弯，客户未进行处理，仍工作2小时，后理换了新油缸，但未清洗液压系统，为此，为客户清洗整个液压系统

三一20吨挖掘机主控阀

二、机器使用过程中发现操纵左行走阀往前单边行走前，右边履带也缓慢向前行走，但操纵左行走阀向后单边行走时正常，操纵右行走阀单边行走时正常

挖掘机型号：SY210C6M

工作小时数：1880小时

主要配置：三菱6D34-TL发动机/EC—7/8键屏

工况：挖土方

故障现象：

机器使用过程中发现操纵左行走阀往前单边行走前，右边履带也缓慢向前行走，但操纵左行走阀向后单边行走时正常，操纵右行走阀单边行走时正常

调查过程：

机器出现上述现象,原因如下:

1、右行走先导阀向前行走阀芯不能回位，能轻微打开行走主阀

2、右行走主阀芯不能回中位，中位仍轻微打开

3、中央回转接头左右行走马达向行走油道窜通

4、右行走马达平衡阀不能回位

处理过程：

1、首先应检查可用压力表检测右前行走先导管的先导二次压力，在手柄中位时检查是否存在二次压力，如二次压力不为0则是先导阀芯不回中位，应检则先导，如为0，则应进行如下检查

2、将右行走马达的A、B口油管对调，操纵左行走先导手柄试机，如故障现象改变，则为主阀芯不能回位或工或中央回转接头故障，如故障现象不改变，则为行走马达平衡阀不回中位

3、可将左行走驱动轮卡死憋压,如能达到31.4mpa,则为右行走主阀杆不能回中位，如不能达到31.4mpa，则为中央回转接头窜油

4、此台机最后检查为右行走马达平衡阀卡滞，更换平衡阀阀芯及弹簧后工作正常

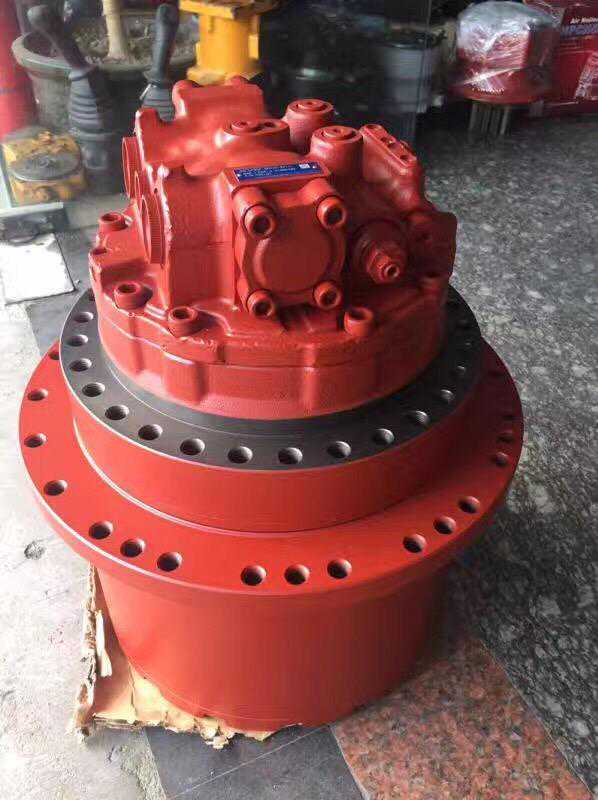

三一20吨挖掘机行走马达

三、机器在向前行走过程中突然出现松开行走操劳过度作手柄后,左边履带继续往前行行走,拉上液压锁定杆后也不能停止,向后行走正常,但向前行走后故障又出现

挖掘机型号：SY210C6M

工作小时数：1850小时

主要配置：三菱6D34发动机/EC—7/8键屏

工况：挖土方/破碎锤

故障现象：

机器在向前行走过程中突然出现松开行走操劳过度作手柄后,左边履带继续往前行行走,拉上液压锁定杆后也不能停止,向后行走正常,但向前行走后故障又出现

调查过程：

机器出现上述现象,原因如下:

1、左行走主阀杆在向前行走时有卡滞现象

处理过程：

1、应拆下左行走阀芯,仔细检查阀芯与体体孔上是否有杂质或拉伤、划伤的痕迹，如有，应用油石小心打磨划痕，如发现液压油脏或变质，应彻底清洗液压系统，以保证机器液压系统清洁度

2、此台机阀体孔上部有划痕，导致向前行走时左行走阀杆卡滞，同时发现液压油脏，主要是客户有时使用破碎锤，因长时间未更换回油滤芯，导致回油滤芯破损，金属杂质进入主阀所致，在修磨阀孔、清洗液压系统，更换液压油、回油滤芯后正常

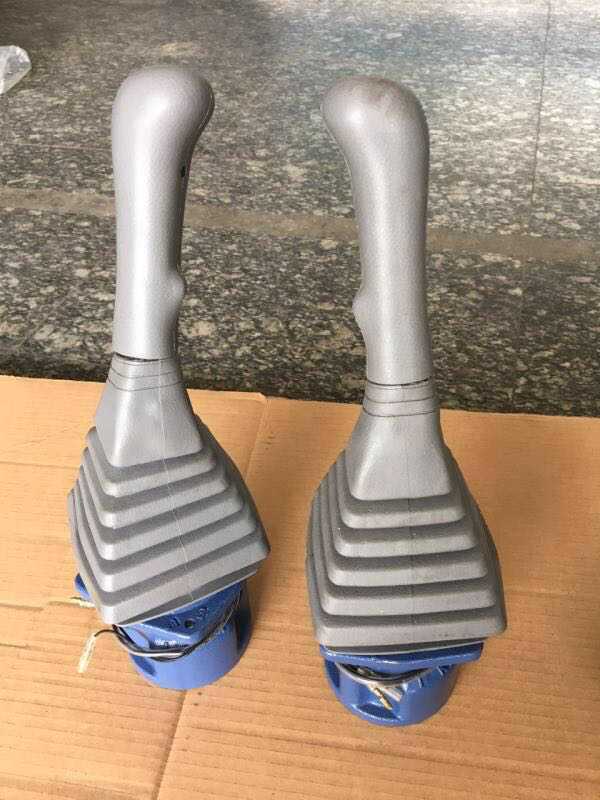

通用手柄

四、机器工作过程中突然出现全车无作动现象

挖掘机型号：SY210C6

工作小时数：1800小时

主要配置：康明斯6发动机/EC—7/8键屏

工况：挖土方

故障现象：机器工作过程中突然出现全车无作动现象

调查过程：

机器在工作过程中突然出现全车无动作现象，主要原因如下:

1、液压先导行程开关损坏,触点不能接触

2、液压先导电磁阀损坏

3、EC—7控制器损坏

4、先导泵损坏

5、先导溢流阀卡死在溢流位置

6、发动机与主泵连接胶盘损坏

7、主溢流阀损坏

8、主泵传动轴或连接装置损坏

处理过程：

1、首先应检查显示屏上是否出现液压先导打开提示，如能出现则表示先导行程开关良好，如没显示，则要更换先导行程开关

2、检查先导电磁阀在液压先导打开后606号线是否在24V电压，如有，则应检查先导电磁阀，如没有则检查相关电路与EC-7控制

3、如先导电磁阀良好，应检查前后泵主压与先导压力（用压力表检测）

4、如前后主泵压力为3mpa，而先导压力为0，则为先导泵或先导溢流阀损坏

5、如主泵压力、先导泵压力为则为连接胶盘或主泵损坏

6、如主泵压回升为0而先导压力正常，则为主溢阀损坏

7、此台机最后检查为连接胶盘损坏，更换连接胶盘后机器工作正常
