极致性价比！华擎 B550M-ITX/ac 拆解评测
华擎在一般高端芯片组上才会发售两款ITX版型，例如Z490M-ITX/ac、Z490PhantomGaming-ITX/TB3，PGI用于对于其他三家的高端ITX，而MI用于填补价格空隙，冲击入门级市......
华擎在一般高端芯片组上才会发售两款ITX版型，例如Z490M-ITX/ac、Z490PhantomGaming-ITX/TB3，PGI用于对于其他三家的高端ITX，而MI用于填补价格空隙，冲击入门级市场，目标消费群体为低预算的ITX用户，不过B550是个特殊的存在，今天我们就一起看一下这款主打入门级别的ITX究竟如何。
由于个人原因，原定的评测的华硕B550I将会延后，所以我们今天先来看一下华擎的另外一款B550ITX，B550M-ITX/ac。
顺带一提，华擎A520M-ITX/ac和B550M-ITX/ac采用了同款PCB设计，也就是说这两款主板除去芯片组以外的用料上将会完全一样，所以想看A520M-ITX/ac评测的同学也可以参考这篇文章，A520不支持和超频，所以参考时请自行修改。
外观展示▲这款主板比其他家的ITX便宜了500块，比自家PGI便宜了400块，那么作为交换，外观也就中规中矩了，不好看也不难看，但是一眼就能看出来这主板相对于其他B550ITX丐了不少。。。
▲CPU还是老朋友AM4，只可惜仅兼容Ryzen3000CPU、Ryzen4000APU以及未来的Ryzen5000CPU、Ryzen5000APU。
▲MOS散热块的体积很小，并没有盖住IO，所以华擎把12Vin混在了IO里面。。。这设计头一回见。
▲IO接口从左至右依次为、、2、、PS/2鼠键二合一、1G网口、1、1、3x音频输入输出、2x天线端口。
这几百块的价差缩掉了华擎原本有巨大优势的弹性一体IO，而且砍了不少USB，并且后置部分完全没有接口。去掉鼠键的接口，还有三个高速USB，也是勉强够用，不过好在Type-C得以保留。

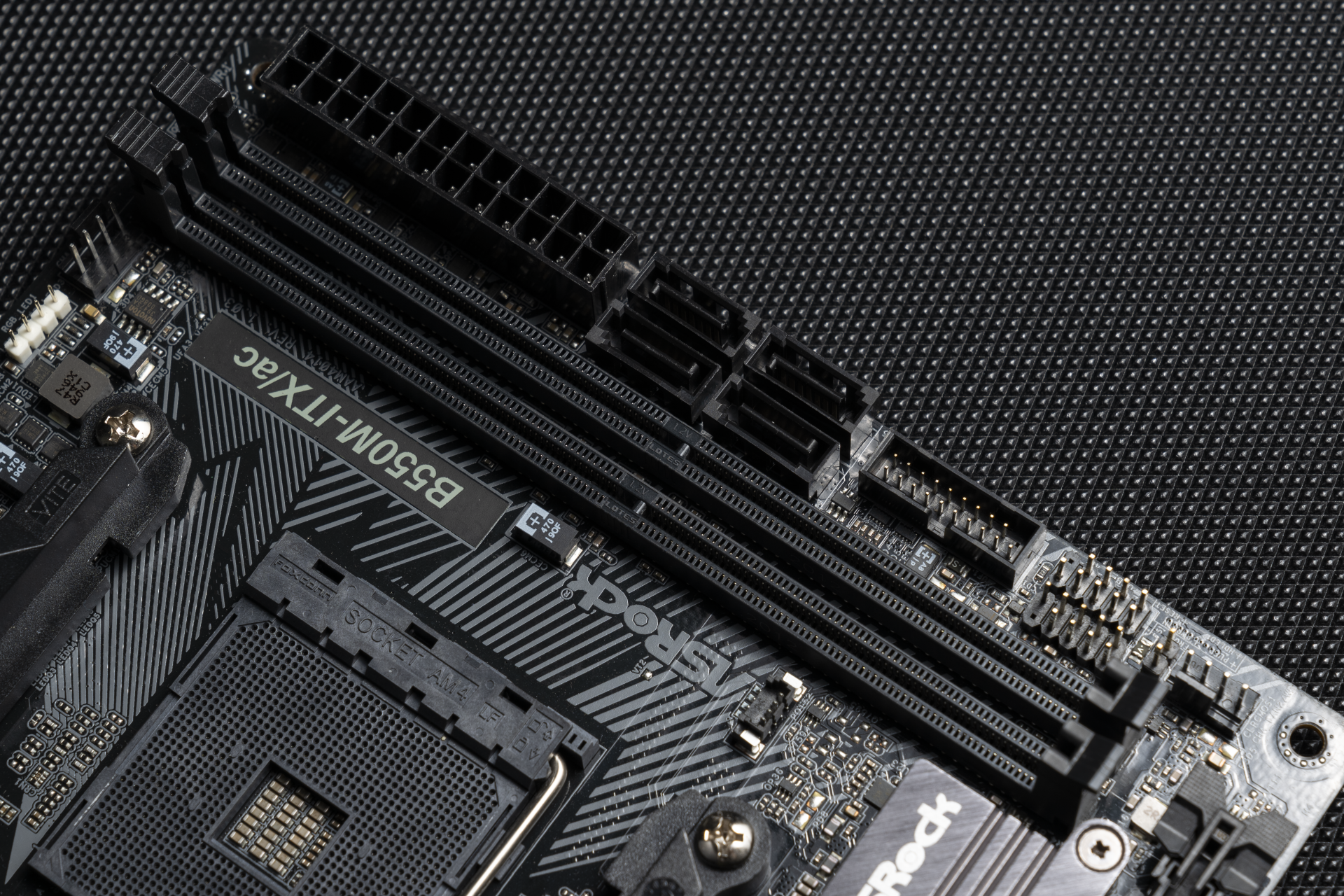

▲DDR4双通道2DIMM，最大容量支持64G，支持ECC内存，支持ECC模式，内存QVL频率直接飙到了4733MHz。
▲板载没有RGB，但是华擎还是留了两组RGB插针，分别为12V的RGB，5V的ARGB，并且贴心的用颜色区分了出来。
▲在主板右下角就是前置拓展部分了，提供了一组插针，可以提供两个前置接口，一组插针，可以提供两个前置接口。
除此以外还提供了四个SATA6G，垂直设计，个人觉得比华擎B550PGI合理许多。
▲主板的正下方是马甲+PCIe插槽。散热马甲做了磨砂和金属拉丝的设计，虽然简单，但是我还真就吃这一套。
PCIe_1实际速度为，当使用Renoir处理器时将会降速为，由CPU提供通道，A520M-ITX/ac则会降速至。
▲拆掉马甲就能看见接口了，也是这块主板唯一一个接口。
_1实际速度为，支持2280规格的NVMe和SATASSD，当使用Renoir处理器时将会降速为，由CPU提供通道，A520M-ITX/ac则会降速至。
▲前置音频接口放在了主板的左下角。
供电分析▲其实这板子能拆的东西挺少的。。。拆了和没拆外观差距不大。
▲MOS八颗，电感八颗，符合官方八相的宣传。
▲首先是主PWM，来自uPI（力智）的uP9505S，共计提供4+2相输出。
▲首先是Core（核心）MOS，来自Vishay（威世）的SIC654，这是一颗SPSMOS，单相最高支持50A的供电电流，核心部分一共采用了六颗。
▲有趣的来了，背面的居然有倍相器，而且只有两颗。
▲倍相器是来自uPI的uP1911R，重点来了（敲黑板）。
通常一颗倍相器可以控制两颗MOS进行工作，但是这块主板一共只有两颗倍相器，华擎是怎么做到六相核心供电的呢？
其实uP1911R并不是我们常见的一倍二的倍相器，而是非常少见的二倍四的倍相器，即输入两相，输出四相，一颗顶两颗，在这个主板上为二进三出，所以达成了六相供电。
▲SOCMOS用的也是这颗SIC654，这里就是两相直出了。
▲内存槽附近有一颗APW8828，来自ANPEC（茂达），用于控制内存供电。
▲内存供电为一相，丝印为EC3908，实际型号为PDC3908Z，来自Potens（博盛），上下桥都是这颗MOS，一上两下，单颗最大电流为48A。

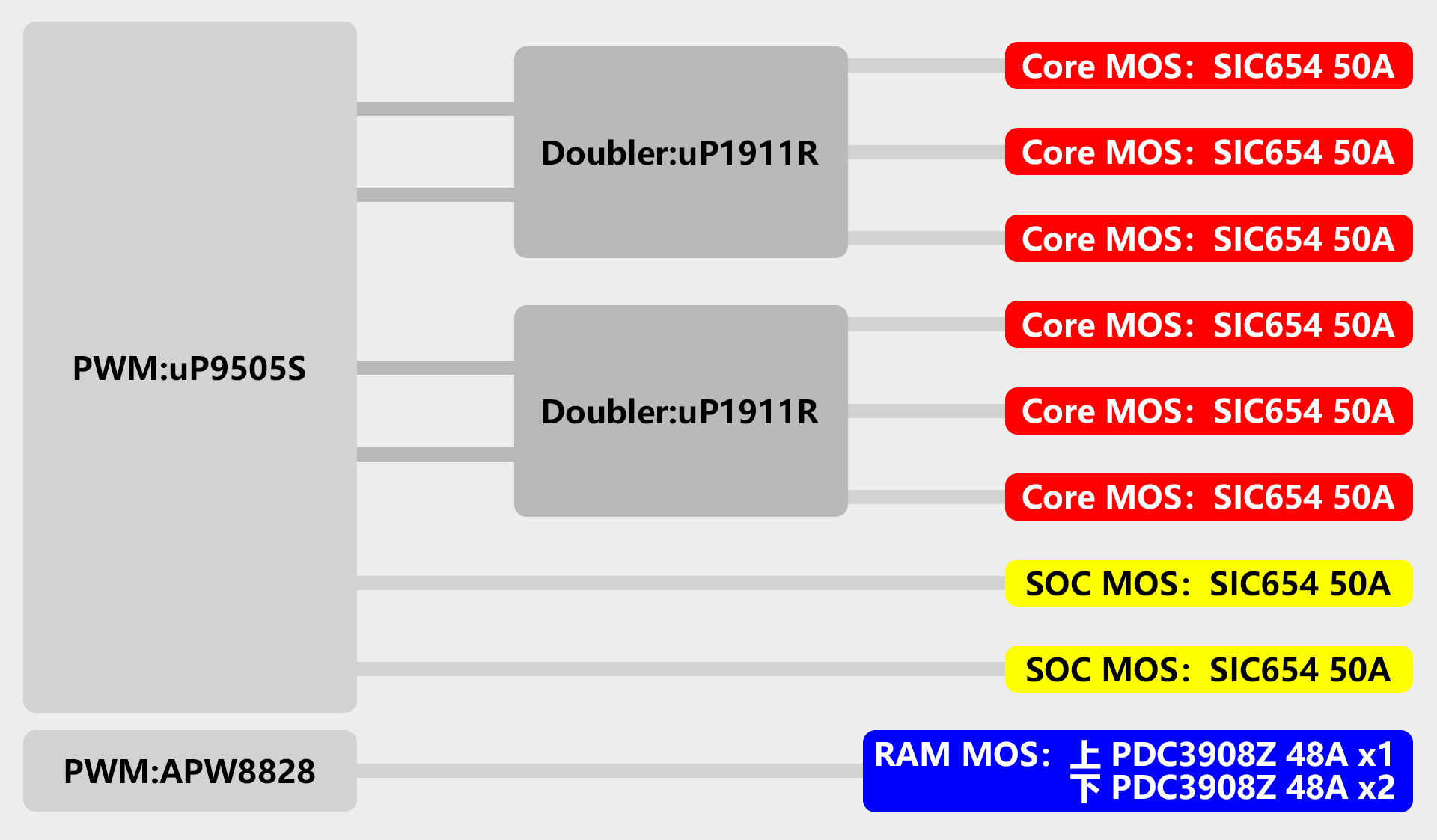

▲主板整体供电如图，简单总结一下。
主PWM控制CPUCore（核心）、SOC/GT（片上系统，核显），型号为uP9505S。
CoreMOS为SIC65450A，通过两颗uP1911R倍相器达成四相倍六相，共计300A。
SOCMOS为SIC65450A，两相直出，共计100A。
所以真实供电为6(核心)+2(SOC/GT)，共计八相。
RAM（内存）PWM为APW8828，MOS为传统单N沟设计，上下桥均为PDC3908Z，一上两下，共计一相直出，共计48A。
华擎还是那个华擎，就喜欢和别人不一样，ITX上也能用倍相，而且是很奇怪的倍相。
回到供电用料上，根据直面参数看来，这个等级的供电只要做好散热上3950X是没问题的，但是华擎给MOS的散热挺寒酸，具体看后文的测试吧。
PCIe通道分析▲B550PCH的证件照，一股浓浓的ASMedia（祥硕）的气息，肯定是ASMedia代工没跑了。
▲PCIe通道分配还是华擎祖传那套，后置IO交给CPU，前置交给芯片组，这种设计能很好的分摊传输压力，能一定程度的减少CPU与PCH互联通道的传输压力。
周边IC▲来自Realtek（瑞昱）的RTL8111H，是一颗烂大街的MACPHY二合一千兆网卡。
▲来自ASMedia的ASM1543，这是一个USBSwitch（切换器），以便实现后置的USBType-C口正反盲插。
▲来自Realtek的ALC887，是一颗烂大街的中端集成声卡。
▲来自Nuvoton（新唐）的NCT5562D，这是一颗SuperIO芯片，主要用于监控主板上各个硬件的温度、转速、电压等，监控的同时还提供了一些低速总线，比如SPI。
▲来自Nuvoton的NUC121ZC2AE，这是一颗ARM架构的32位单片机，用于控制主板ARGB灯效。
▲来自MXIC（旺宏）的MX25U25673G，这颗是BIOSROM，用于存储UEFI、AGESA模块，主板开机的重要芯片，单颗大小为256Mb（32MB）。
剩余零件▲看外形就很寒酸的MOS散热块，仅有MOS部分贴了散热硅垫。
▲和PCH采用三明治结构，将硬盘夹在中间，但是硬盘并未接触到下层的PCH散热块上，两者的温度互不影响。在背面均有散热垫覆盖，帮助导热。
▲无线网卡也不是同一发放的AX200了，而是入门级的3168NGW，是一款WIFI5的无线网卡，来自Intel（英特尔）。
上机测试
▲接下来我们对供电进行测试，先简单介绍一下测试平台。
▲和之前所有B550ITX一样，CPU用的还是那颗3900X，我会将它超频在1.3/1.22进行测试，为何我要测试两组超频参数呢？看下去你就知道了。
▲电源则是安钛克的HCG-X1000，提供长达十年的换新服务，十年换新和十年保的意义还是有很大差距的。
相比于自家的HCG系列，HCG-X能够提供更好的电气性能，提高电脑稳定性。大一号的风扇可以进一步的降低风量，减少风扇转速带来的噪音。
▲土豪金磨砂配色成为我购买它的最大理由，虽说没有性能提升，但是让你的电脑逼格更高。
▲琳琅满目的输出口，单路12V的功率可达996W，整体最高功率可达1000W，辅以80PLUS金牌认证，可谓是高端必选之一。

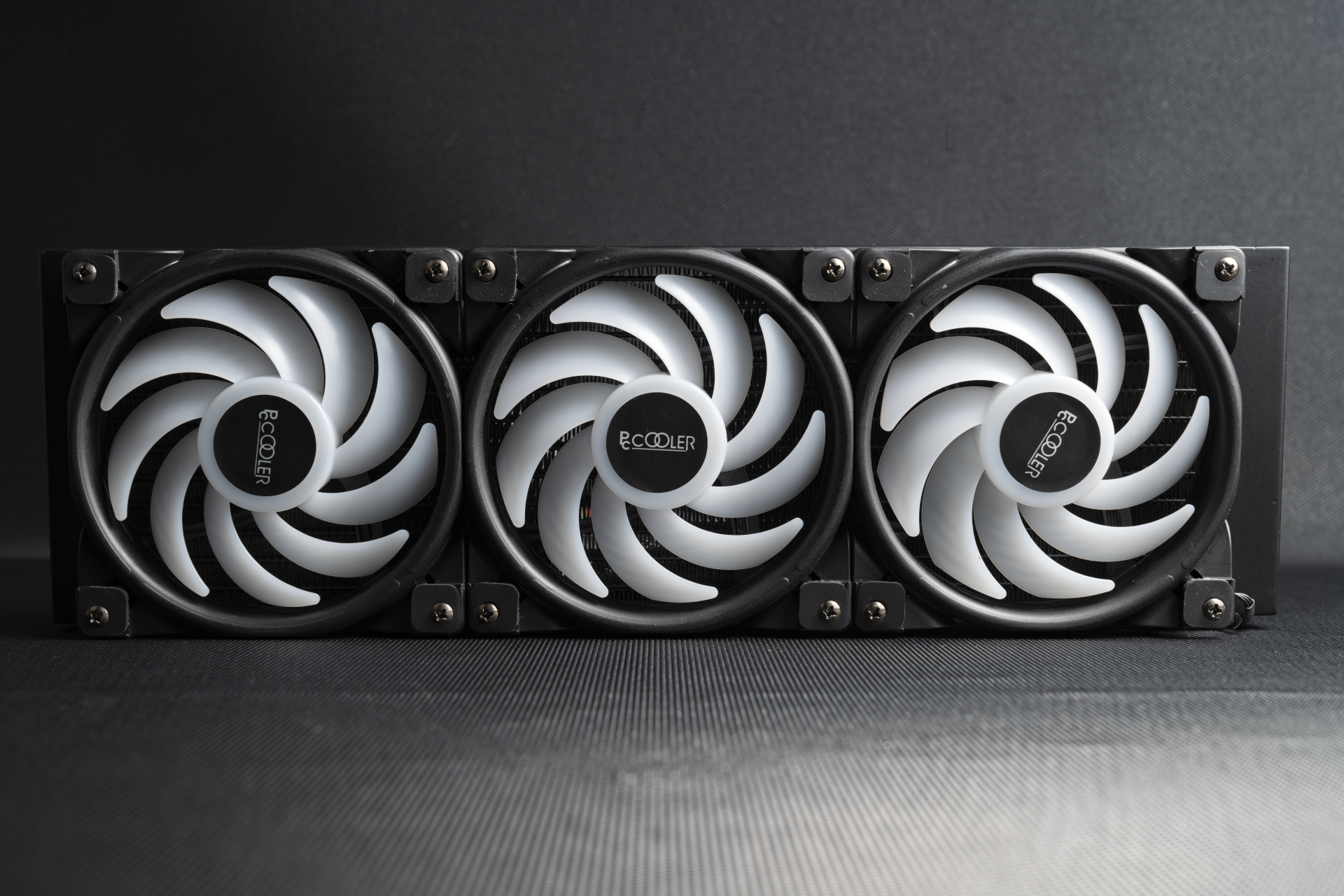

▲散热器我选了超频三凌镜GI-CX360一体式水冷，三把12cm风扇均为九片扇叶，可以有效提高风量，总体风量可达72CFM。
▲冷排采用了12根低流阻水道，搭配三把12cm风扇，可以更加快速的带走热量。
▲冷头的柔光罩可以360度自由旋转，可以适用于各种角度的安装方式，无时无刻保持LOGO永远正对使用者。

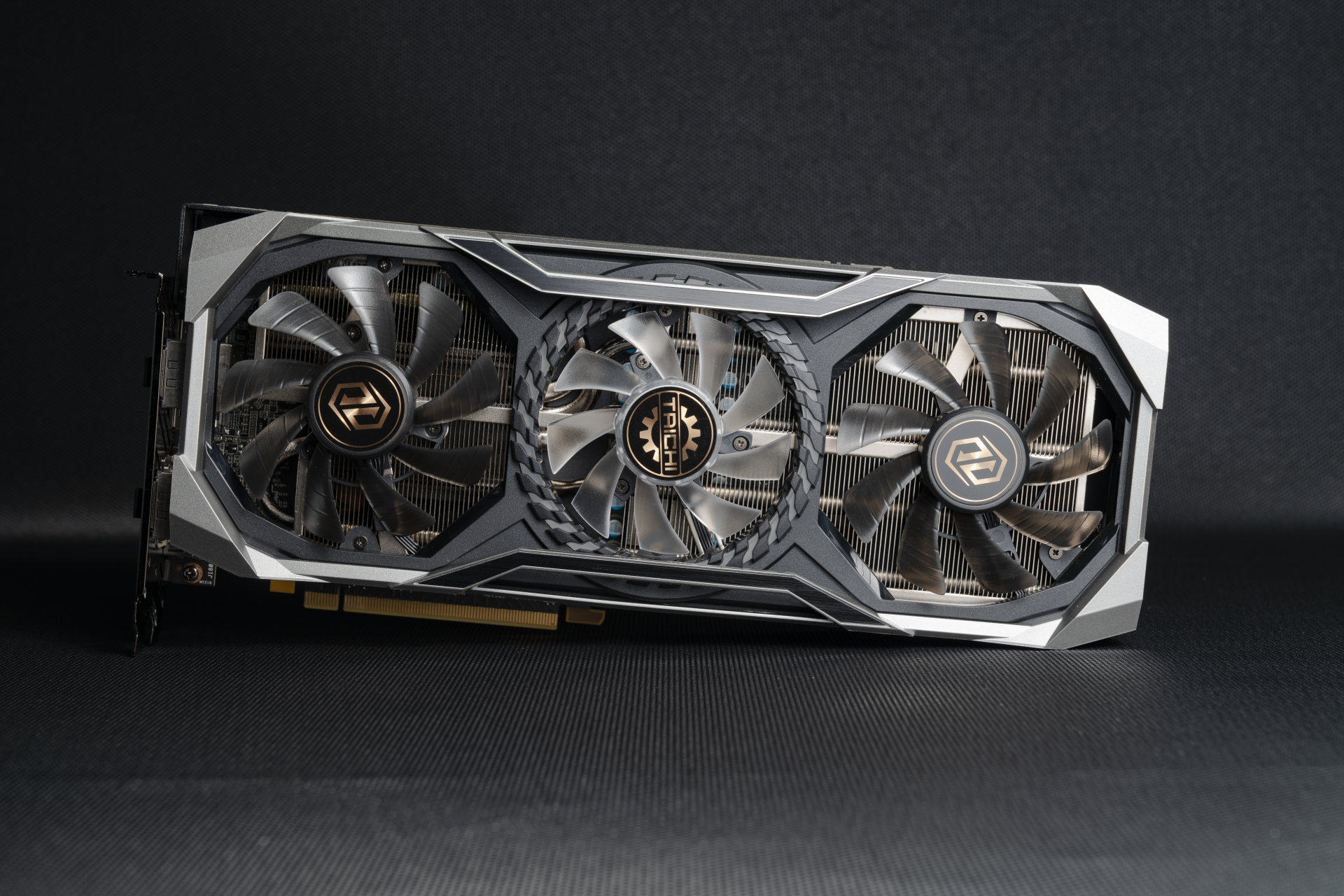

▲平平无奇亮机卡，来自华擎的旗舰5700XT，RadeonRX5700XTTaichi，个人认为是所有非公5700XT中颜值最高的。
▲首先声明这些测试都是在MOS散热块无任何风流的前提下进行，安装进机箱内可能会因为风道有所变化。
我们先将温度探头分别放置在CPU和SOC的MOS表面，T1探头为核心MOS，T2为SOCMOS，待机时，核心MOS为39.9，SOCMOS为39.3。
▲进入系统，我们先尝试用1.3V全核心4.3G进行FPU烧机，在坚持了4分钟左右，CPU出现了降频，800MHz~4.3GHz来回跳动，这无法用来测试超频稳定性，所以只好放弃。

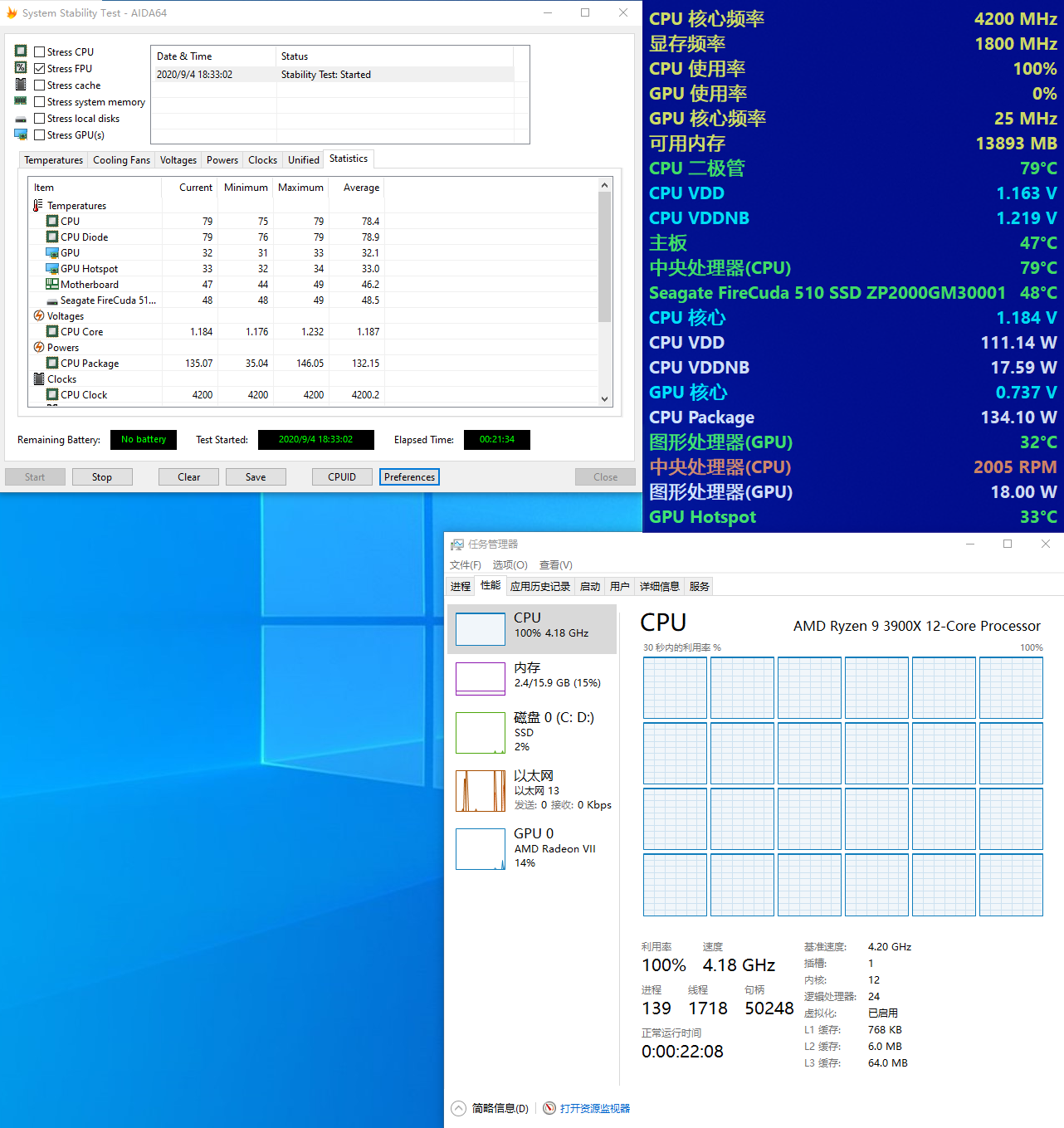

▲出于无奈，我只好进入BIOS降低了频率和电压，以1.22V全核心4.2GHz进行烧机测试，这次扛过了20分钟大关。可以观察到，在烧机的时候，这颗超频后的3900X功耗在134.1W。
▲在烧机FPU20分钟后，MOS的温度稳定在了核心度，度，通常MOS的耐温都在100+度，距离MOS极限还差得远呢，但是。。。

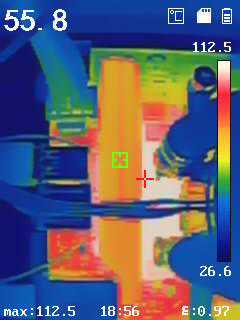

▲但是此时电感附近的PCB温度已经高达112.5度，几乎依旧是顶在了温度极限，并且MOS附近的PCB也处于高温放进机箱铁定触发保护降频。
根据经验判断，这款主板的供电极限在130W左右，尽管MOS散热块的表面仅有55.8度，看来2oz铜料以及8lay的PCB在ITX上几乎是刚需。
▲此时用电流钳可以看到CPU12V插座的电流为13.2A，13.2x12可以得出总功耗为158.4W，这个数值是电源接入主板输入电容的功率，相对于AIDA64显示的134.1W差了有24.3W，表现也只能说中规中矩。
总结如果你不是一个喜欢折腾的人，那么A520M-ITX/ac以默认频率带动一颗3900X是完全没有问题的，这块主板几乎是入门小钢炮必选，虽然没有了，但是以目前的普及度来说，没有这个功能也没什么大碍。目前A520也只有技嘉还有一款A520ITX，改天买回来比划比划。
说回B550M-ITX/ac，购买B550人的最大原因就是它能超频，就目前测试来看，超个3900也能扛的住，不过我建议在机箱外完成烧机稳定性测试，在装入机箱内日常使用，毕竟日常使用也很难遇到跑满AVX的时候。
如果你没有3900X那么多核心的需求，3700X3800X4750G就能满足你的使用了，那么这块主板将会是你的首选，它的供电水平把八核CPU超频到极限基本上是没问题的，对于4750G的核显来说，两颗50A的SPSMOS也是完全足够你把4750G的核显拉到2300MHz了。
如果华擎在B550M-ITX/ac上用上了2oz铜料的PCB，并将PCB改为8lay，稍微涨个50~100块，那么这块主板就会成为能带动3950X的最便宜的ITX主板，并且可能成为B550ITX的一匹黑马。
