警用空间大数据区位标识方法及其应用

胡晓光1,高树辉1,童晓冲2,程承旗3,蔡能斌4

1.中国人民公安大学刑事科学技术学院,北京100038;

2.信息工程大学地理空间信息学院,河南郑州450001;

3.北京大学工学院,北京100871;

4.上海市现场物证重点实验室,200083

收稿日期：2016-08-20；修回日期：2016-10-20

基金项目：2016年中国人民公安大学刑事科学技术学院学科建设项目；2016上海市刑事科学技术研究院横向项目（2016XCWZK10）；中国人民公安大学中央高校基本科研业务费项目（2016JKF01315）

第一作者简介：胡晓光(1980—),男,博士,讲师,主要从事地理信息系统与计算机视觉方面的研究。

摘要：警用空间大数据为警务工作的开展提供了丰富的决策依据，但也带来了一些挑战，如大数据整合复杂、多尺度信息关联困难、区位标识不唯一等，不利于警务改革的深入发展。本文提出了基于区域的位置标识方法来解决存在的问题，方法基于剖分网格设计了警用空间大数据的区位编码方法，并以户籍的区位标识为例进行说明，最后对其应用进行了展望，从而为警用空间大数据的有效组织和高效应用等提供了一种新的解决思路。

PoliceSpatialBigDataLocationCodeandItsApplicationProspect

HUXiaoguang1,GAOShuhui1,TONGXiaochong2,CHENGChengqi3,CAINengbin4

Abstract:Therichdec,suchas:largedataintegrationcomplex,multiscaleinformationrelateddifficulties,,howtomakethedatabetterse,,wedesignthelocationencodingmethodofpolicespatialbigdata,,,anewideaisproposedtosolvetheproblemexistinginthepolicespatialdataorganizationandapplication.

Keywords:policespatialbigdatalocationidentificationlocationcodingsubdivisiongrid

(1)警用空间大数据不仅包含传统意义上的空间数据，还包含一部分非传统的空间数据。不同类型的数据，多采用数据库表、文件、图幅、数据瓦片、流媒体格式等作为组织单位，数据大小、采集位置和表现形式均不相同。在部门内部数据整合、跨部门的大数据共享交换和公众服务中存在工作量大、信息整合复杂等问题，不利于任务执行效率和综合利用率的提高。

(2)在隐含未知的情形下对数据本身进行自动或半自动地挖掘，可以帮助警务人员从中发现事先未知却潜在的案发规律或犯罪线索。有别于常规的事务数据挖掘，空间数据挖掘比一般数据挖掘的发现状态空间理论增加了尺度维，获取的信息更加概括、精炼[1,2]。在将空间数据挖掘技术和传统GIS技术方法集成的过程中，发现在基于经纬度的区位标识体系下，同一区域在小比例尺中被描述为点，在大比例尺中被描述为面，从而带来了同一区域需要分别标识其点和面以及不同尺度的区域标识缺乏内在多尺度关联性的问题，不利于事件内在关联的准确发掘。

(3)当前的位置信息往往采用经纬度坐标来标识，在描述空间区域时，需要用区域的中心点来描述它的空间位置信息，用外围轮廓点来描述区域范围，但不同的人采用的中心点及轮廓点往往不同，造成实际使用中，对同一位置的区位标识不一致，需要在后台通过元数据或通过坐标间的空间关系运算进行判断，给空间对象的唯一性标识带来许多困难。不利于精确描述案发地点和行动部署区域等。

在地球球面剖分的研究领域，目前主要分为柏拉图立体剖分、经纬度剖分和自适应网格剖分3大类[4-7]。文献[8]提出的GeoSOT采用经纬度剖分用于解决全国地理空间剖分和标识问题,它具有边界不重叠、网格正交、经纬一致、与传统数据规格兼容性好等特点[8]。该方案目前已在专利“一种统一现有经纬度剖分网格的方法”中公开(公开号为CN102609525，公开日为2012年7月25日)[9]，且已有一系列的研究成果[10-13]。由于该方案所具有的这些优点，本文选用这一方案作为警用空间大数据区位标识方法的实现基础，但所提方法并不限于这一方案，也可以天地图网格[14]、GoogleMaps网格[15]及其他网格系统[16-22]作为实现的基础。本文在描述了所提方法后，以户籍信息的区位标识为例进一步阐述了应用方法，最后对其进行了总结与应用展望。

1警用空间大数据区位标识方法

城市中的实体对象包括房屋、街道、绿地、水域、桥梁等，考虑到它们的大小、特性和使用方式，警用空间大数据区位标识基于GeoSOT基础编码进行扩展，其设计思路为：按经纬差分级，全国经过1次6°×4°划分，1次十六分，1次四分及4次八分后，得到上至全国，下至1/16″的七级网格，考虑到与已有标准的继承性，这7级网格中的第1层采用1:100万地形图分幅划分，其他6层采用GeoSOT剖分层级表中的对应层级，选取的层级之间保持网格大小是2的整数倍关系。警用空间大数据的剖分网格如表1所示，其中的网格尺度是在赤道附近的大致尺度，网格大小因为3次地球扩展的关系，所以在某些层级上会有多种大小。由于篇幅有限，这里只给出划分结果，每一层划分的详细过程将在后续文章中阐述。

表1警用空间大数据剖分网格表

剖分层级GeoSOT层级网格尺度网格区域大小11:100
6°×4°21132km16′×16′、12′×16′16′×12′、12′×12′3138km4′×4′4161km32″×32″、32″×28″28″×32″、28″×28″519128m4″×4″62216m1/2″×1/2″7252m1/16″×1/16″

警用空间大数据的区位标识应当唯一且精确，即能够为某片实体区域和区域中每一个有必要单独定位的部分都进行唯一标识，如某栋住宅和该住宅中每一门每一户的住户。本设计中的网格最小精度在赤道附近为2m，在中国范围内可达到1.25m，且只要外包矩形不同，标识便始终唯一，满足精度和唯一性的需求。警用空间大数据区位标识编码的组成如图1所示。首先是9位行政区划码，本来使用空间码就可以知道区域的位置，这里保留行政区划码，是为了方便那些基于行政区划的区域数据统计和分类等应用；然后是20位空间码，空间码包括15位定位码+2位跨度码+3位楼层码，定位码C0是区域的定位标识、跨度码M和N是区域的网格跨度，楼层码F是标识区域的空间高度，F的第一位是符号位，后两位是楼层高度位；最后1位校验码是用来判断当前编码中是否有异常符号，编码总长共30位。

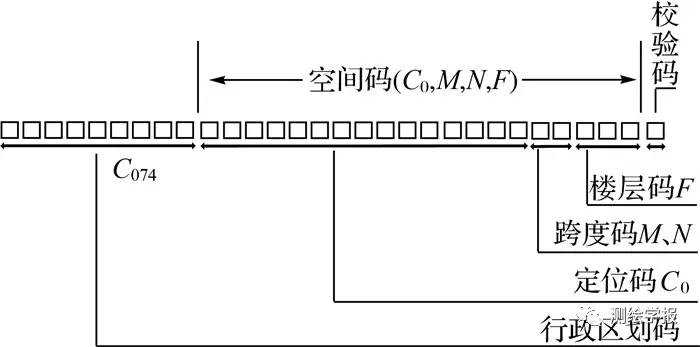

图1警用空间大数据的区位编码

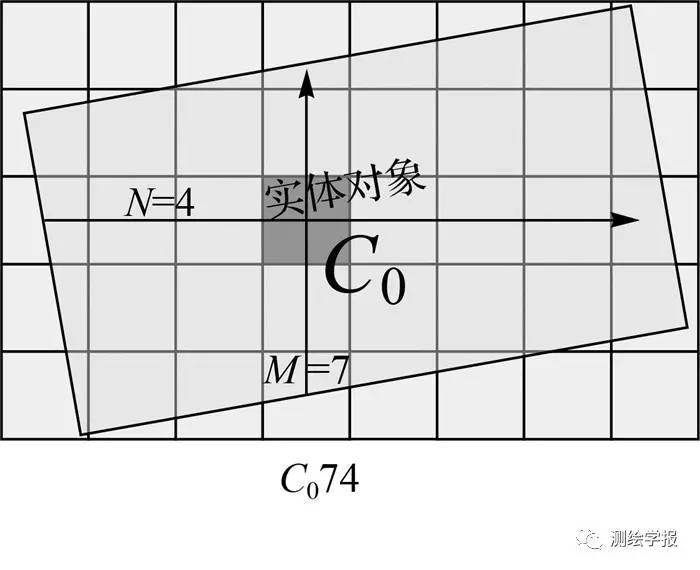

编码所标识的区域不仅仅是单一的网格区域，而是可以由多个网格所构成的组合区域。其实现思想是采用定位网格码+跨度码的方式组成，区域网格编码由中心的定位网格码C0加上两个方向上网格的跨度码M、N形成，当M=N=0时，表示为定位网格本身，区域组织示例如图2所示。

图2区域组织示例

对于任何区域范围，下面给出构建区位网格码的基本方法：

(1)对于任意的区域范围A，用第7层的1/16″×1/16″网格对区域A进行划分，通过计数确定最少M行、N列网格可以完全覆盖范围A，按照公式L=max{M，N}计算格子数量即可；

(2)初始定位网格C0的位置为A的中心位置。以M×N个覆盖格子的左下角点网格CMIN_X和CMIN_Y为起算，接着计算([M/2]，[N/2])，再由式(1)和式(2)计算得到定位网格C0的位置，其中[·]为向下取整的符号；

(1)

(2)

(3)当0≤L≤7时，定位网格码C0采用4个层级的网格(第7层)进行编码，形式如下

(4)当7L≤63时，定位网格码C0采用3个层级的网格(第6层)进行编码，多余的位数补无效标志8，如下

(5)当63L≤511时，定位网格码C0采用2个层级的网格(第5层)进行编码，多余的位数补无效标志8，如下

(6)当L511时，定位网格码C0采用1个层级的网格(第4层)进行编码，多余的位数补无效标志8，如下

实际场景中确定划分层级的示例如图3所示，设图3(a)中的层级为第7级，这时L=11，则区域在这一级的8×8的格子中无法完全覆盖区域，则向上合并一层到第6层，发现可以覆盖，则确定图3(b)所示的第6层为最佳层级。

图3确定区位标识的最佳层级

按照这样的定位网格码的编码方式，可以从后面码元8的个数判断当前区位的尺度，以及尺度对应网格的层级，再结合M、N的网格跨度，可以判断区位的长宽大致有多少。从原理上，该区位标识方法可以有效地标识任意具备不同最小外包矩形的区域，并且可以全国唯一标识和定位。

2试验

户籍是用以记载和留存住户人口基本信息的法律文书，户是可对其独立进行房屋权属管理的最小房屋单元，和所居住房屋的位置有紧密的联系，房屋是城市中的重要实体，是供人们生产、居住或者作其他用途的永久性建筑物的总称，与人们的日常活动息息相关，也是各类罪案的高发地点，故选择它作为警用空间大数据区位标识的示例对象。

当前，我国建筑物编码主要由住建、国土等部门制定，并以各行政区划为单位进行具体的实施。以智慧城市为例，其建筑数据库据标准采用的是住建部颁布实施的《房屋代码编码标准》。该编码其由22位字符组成。前21位为本体码(行政区划码9位+幢编码12位)，以及末位的校验码1位。行政区划码同现行的国家标准，12位幢编码可选择竣工时间法、坐标法、分宗和分幅法中的任一种，但一个城市应只使用一种方法。此外，还有类型码法及深圳等地方城市根据自身情况提出的建筑物编码。

现有的建筑物编码还存有一些不足：①建筑物编码无法根据自身信息唯一确定。如使用坐标法时、不同的人会给同一建筑标出不同的编码。②建筑物编码无法对精细尺度的空间区域进行编码，如分宗法、分幅法、深圳建筑物编码的网格尺度较粗，尚不能精细到建筑级。

此外，现有方法对小区建筑的编码一般采用顺序编码的方式，如1栋、2栋、3栋等。这一方法缺乏对空间关系的描述，需要建立拓扑数据库才能知道相邻建筑之间的空间关系。又比如，小区中的路灯或者井盖，如果也采用顺序编码的方法，由于不同单位的编码不同。需要单独建立建筑和路灯、井盖等周围物体的拓扑关系。这一方法，在房管局的不动产登记里面已有应用，登记中的房屋所处位置周围还会画上相邻的房屋，以体现两者之间的空间关系。区位编码隐含了位置属性和位置之间的空间关系，是刚性的，具有全国唯一性，能够很好地解决这一问题。故相较于现有方法，优势明显。

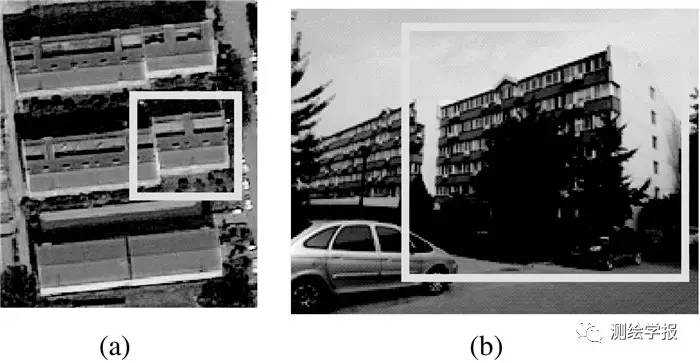

本文以北京大学畅春园某栋房屋为例，其东南向长约30m、南北向宽约24m，楼高6层，按照警用空间大数据区位标识的方法对该建筑和其中5楼南面从西向东的第2个房间分别进行户籍编码，试验区域的实景如图4所示。

图4试验区域

第1步：确定9位行政区划编码

找到该建筑在北京海淀区畅春园所对应的9位行政区划编码：110108015。

第2步：确定划分层级和定位码

按第7层网格大小为示例区域打上1/16″×1/16″≈2m×2m的方格，形成建筑物第7级剖分网格，如图6(a)的小网格部分所示，由于整栋建筑在第7级的跨度M=15，N=13，跨度范围为7L≤63，所以需要采用第6层网格的大小进行划分，如图5(a)中大网格的部分所示，得到其定位码C0为J50AEHD42781638。而房间在第7级的跨度M=2，N=4，可以在该级进行标识，如图5(b)所示，其定位码C0为J50AEHD42741630。如前所述，具体划分过程将在后续论文中给出，这里只给出划分结果。

图5确定定位码C00

第3步：形成空间码

在确定层级及定位码C0后，根据两个方向上跨度的网格数确定M和N。建筑在第6层网格上确定横向跨度M=1，纵向跨度N=1，得到空间码C0MNF=J50AEHD4278163811000。房间在第7层网格上的跨度分别为M=2，N=4，得到空间码C0MNF=J50AEHD4274163024005。

第4步：形成户籍区位标识编码

空间码和行政区划码，检验码一道构成完整的户籍区位标识。

建筑：110108015J50AEHD42781638110000

房间：110108015J50AEHD42741630240050。

3结论

本文从大数据时代，警用空间大数据在应用时面临的挑战入手，引出了在警用信息化建设中对空间大数据统一标识的需要。然后基于具有边界不重叠、网格正交、经纬一致、与传统数据规格兼容性好等特点的GeoSOT剖分网格，设计了一套警用空间大数据区位编码方法。方法首先通过分析从原来GeoSOT所具有的32级剖分网格中选取适用于作为警用空间大数据区位标识的层次作为所使用的层次，然后介绍了具体的区位编码方法，并以户籍的空间区位标识为例进行了说明，由于最小粒度可以到米级且编码隐含空间关系，所以本方法可以用来唯一标识不同尺度的空间区域及区域与周围物体的空间关系，最后对其应用进行了展望。从而为警用空间大数据的区位标识提供了一种新的解决方案。由于警用大数据的海量性和多样性，如何在保证标识精度的同时保证其计算效率，以及扩展到其他类型数据的标识，将会是下一步研究中需要重点考虑的问题。由于本区位标识方案的基础性作用，其应用展望如下所示：

(2)有利于发展下一代公安北斗导航。目前，已经正式在公安部批复的警用标准地址库建设采用的是GeoSOT地球剖分网格编码的扩展形式，在此基础上，将警用空间大数据区位标识应用于北斗导航领域，可以快速实现标准地址内的区域定位功能，并且能够有效地关联标准地址编码后台关联的各类警用资源和数据。另外，由于警用空间大数据区位标识码和警用地址库编码的同源性，直接采用他进行海量标准地址数据的采集、编码、维护更新，浏览展示，共享服务将变得更加方便快捷。

【引文格式】胡晓光，高树辉，童晓冲，等。警用空间大数据区位标识方法及其应用[J].测绘学报，2016，45(S1)：121-126.DOI:10.11947/
